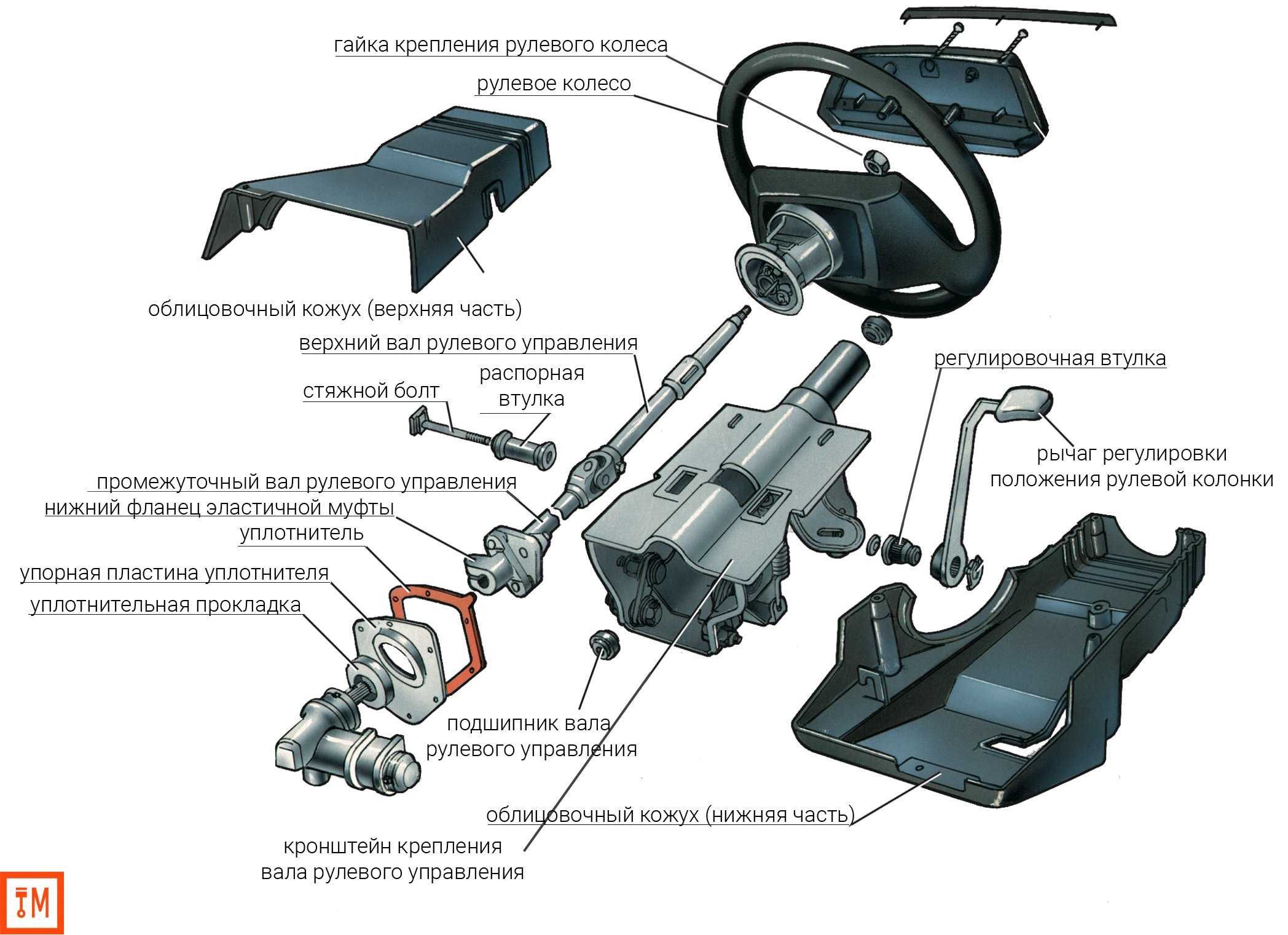

Конструкция и функционал рулевой колонки автомобиля

Какой руль можно поставить

Если вы решили заменить старое рулевое колесо, значит, его внешний вид чем-то вас не устраивал. Конечно, дело может быть в поломке или внешних повреждениях, однако, даже в этом случае следует рассмотреть вариант установки сторонних моделей. А вдруг одна из них понравится вам гораздо больше прежнего руля?

Спортивные модели

Тюнингуя своих железных коней, автолюбители часто засматриваются на спортивные рули. Их внешний вид помогает создать образ модного гоночного автомобиля. Спортивный руль обладает меньшим диаметром, чем обычный, что значительно улучшает маневрирование. Кроме того, он экономит место внутри машины. А различные варианты дизайна дают простор для творчества при стайлинге остального салона.

дизайн спортивного руля может освежить интерьер автомобиля

К сожалению, минусов у спортивных моделей рулевого колеса не меньше, чем плюсов. Он не так безопасен при столкновении, как штатный руль. В его конструкции используется металл, поэтому при ударе увеличивается риск получить серьёзные травмы. К тому же спортивные рули не снабжены подушками безопасности.

Для установки такого руля вам понадобятся специальные переходники. Их можно разделить на две категории:

• литые;
• гофрированные.

При этом последние гораздо безопаснее, так как при аварии могут складываться и поглощать часть энергии.

гофрированный переходник на спортивный руль может складываться при ударе, поэтому считается травмобезопасным

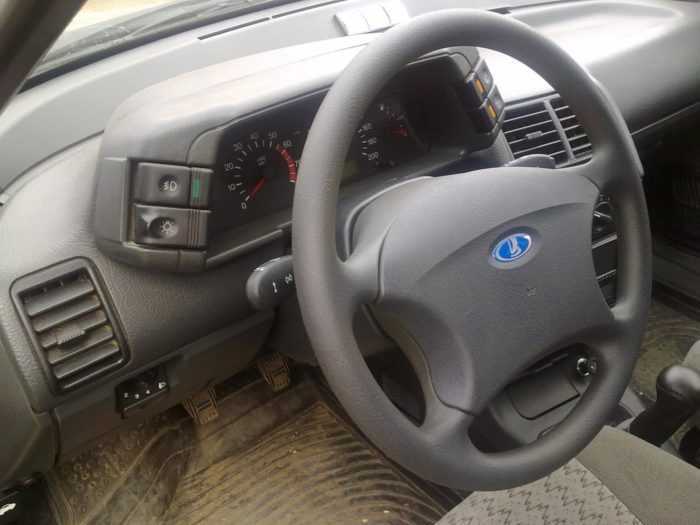

Рули от других моделей автомобилей ВАЗ

Рули от более современных моделей автомобилей ВАЗ, таких как Lada Priora, Kalina или Granta смотрятся симпатичней, да и в руках лежат гораздо удобнее. Установить их не составит труда при условии, что вы заменяете не только сам руль, но и подрулевую колонку. В противном случае не сойдётся размер ступицы.

руль от Lada Kalina выглядит более стильно и презентабельно, чем штатная деталь от ВАЗ 2114 или 2115

О том, как правильно подобрать руль для ВАЗ 2114 и ВАЗ 2115 читайте далее.

Что следует знать при установке

Обратите внимание, что далеко не каждый руль подходит для установки на автомобилях ВАЗ 2114 и ВАЗ 2115. Вам нужно выбрать рулевое колесо с той же контактной группой, что и у оригинальной детали

выбирайте руль с такой же контактной группой, что и у ВАЗ 2114 и 2115

Сделать это довольно просто, если вы планируете установку руля с других моделей ВАЗ. Например, руль с европанелью от ВАЗ 2110 подходит для этих целей идеально.

Если вы остановили свой выбор на автомобиле Lada Kalina, то её руль должен иметь маркировку 1118–3402010. С ним же придётся установить верхний кожух с маркировкой 2110–3403070–30, а также нижний 2110–3403072–30.

для установки нештатного руля на ВАЗ 2114 используйте кожух рулевого вала 2110–12

Если же вам по душе спортивные модели, то придётся приобрести специальный переходник, рассчитанный на автомобили ВАЗ 2113–2115. Такой переходник устанавливается на рулевой вал, а уже сверху крепится рулевое колесо. Подходящая для этой цели модель переходника — PROSPORT RS-04282.

для установки спортивного руля на автомобили ВАЗ 2114 и 2115 подойдёт переходникPROSPORT RS-04282

Признаки неисправности шлейфа

Проверить исправность шлейфа необходимо в случаях:

• отказа работоспособности отдельных кнопок на руле;
• пропадания звукового сигнала;
• характерного хруста в области рулевой колонки;
• индикации контрольной лампочки подушек безопасности на приборной панели.

Начать лучше с компьютерной диагностики. Далее следует приступить к параметрической проверке с помощью мультиметра. Для ее проведения перед демонтажем шлейфа следует снять отрицательную клемму аккумуляторной батареи. На некоторых авто есть переключатель, который отключает блок управления подушками безопасности. В таком случае достаточно переключить его в положение «выключено» (OFF).

Для проведения полной проверки шлейфа его необходимо полностью демонтировать

При этом необходимо соблюдать меры предосторожности, чтобы полностью не повредить конструкцию

Ремонт подрулевого переключателя Логан

Для самостоятельного ремонта джойстика под рулем Renault Logan понадобится:

• крестовая отвёртка;
• ключи Torx T10 и T20;
• паяльник с припоями;
• провода двух цветов по двадцать сантиметров – сечением пол квадратных миллиметров.

Причиной отказа переключающего рычага Рено Логан является облом проводов, как правило, красного или черного цвета. Для устранения:

1. Демонтируйте пластиковую защитную крышку устройства. Для этого выкрутите два болта ключом Torx T10, и отжать четыре пластиковые защёлки.
2. Извлеките из пластикового корпуса рычаг в сборе с механизмом.
3. Отсоедините непосредственно механизм. Он зафиксирован двумя пазами и пружинным штифтом. Крепежи понадобится отжать.
4. После переворачивания устройства отсоединяется клеммная часть, которая удерживается пятью замками. При этом главное не потерять контактные бегунки, которые отвечают за работу фар и указателей поворотов.
5. Все снятые детали с подрулевого рычага Рено Логан рекомендуется отложить в сторону.

Демонтаж кнопки и перепайка проводов

На следующем этапе ремонта подрулевого рычага Renault Logan выполняется снятие кнопки включения сигнала и перепайка проводов.

1. Демонтируйте кнопку включения сигнала посредством тонкой линейки или скальпеля. Она зафиксирована двумя защелками. Необходимо аккуратно выжать одну из них, и вывести кнопку из зацепления.
2. Приложив усилие, вытягиваем бегунок, который отвечает за включение ближнего света. При этом раздастся незначительный щелчок – это нормально.
3. Из внутренней полости переключающего рычага Рено Логан вынимается контактный штырь.
4. Далее рекомендуется выпаять все провода из контактного штыря, так как с завода установлены стальные проводники. Они достаточно хрупкие и плохо поддаются пайке. Лучше сразу установить новые.
5. Вставляем подготовленные медные проводники в освободившиеся технологические отверстия, и припаиваем к соответствующим контактам;
6. Проверяем пайку мультиметром. Это обусловлено тем, что в процессе пайки расплавленное олово может повредить изоляцию контактных пластин Рено Логан из пластика.

Тонкости сборки

По факту завершения ремонта подрулевого переключателя Рено Логан начинается сборка.

1. Когда провода припаяны, следует начинать сборку в обратном порядке. При этом стоит аккуратно монтировать переключатель света на контактный штырь, чтобы не обломить управляющий рычажок контактного бегунка. Непосредственно припаивать новые проводники лучше, когда переключающий механизм Renault Logan будет собран. Это поможет точно подобрать длину проводов под каждое положение рычага. В первое время может наблюдаться тугое включение габаритов и ближнего света из-за толстого изоляционного слоя новых проводов.
2. При монтаже декоративного кожуха рулевой колонки, следует практически полностью выкрутить саморезы на нижней половинке. В противном случае они будут цепляться при установке за руль. Далее нижняя часть устанавливается в посадочное место. Затем укладывается верхняя часть, и закручиваются саморезы.

Замена рулевой ваз

Ваз 2110 кожух рулевой колонки

Для замены рулевой колонки нужны следующие инструменты:

• длинный мощный вороток;
• головки на 17мм и 30мм;
• монтировка;
• трещоточная рукоятка;
• обычный рожковый ключ на 17 мм.

Демонтаж руля

Первоначальным этапом в процессе замены колонки на ВАЗ 2110 должно быть снятие старой детали. Для начала нужно снять колесо руля.Для того чтобы рулевое колесо демонтировать понадобятся следующие приспособления:

• торцовый ключ на 24 мм;
• плоская отвертка;
• шестигранный ключ на 5мм.

Выполняются работы по снятию колеса в следующей последовательности:

отключается минусовая клемма аккумуляторной батареи.

• затем нужно повернуть руль так, чтобы колеса стали ровно;
• далее, нужно выкрутить винты крепления корпусных кожухов колонки (их должно быть семь штук) и снять нижнюю защиту, расположенную под рулем;
• затем нужно разблокировать рычаг рулевой колонки и опустить колонку вниз;
• движением вверх, снять верхний под рулевой кожух;
• поддев отверткой декоративную накладку, выкрутить два винта и вынуть кнопку звукового сигнала;
•  открутить крепление колеса руля.

Ваз 2110 рулевая колонка

Перед тем, как окончательно снять деталь, нужно запомнить или зафиксировать маркером его расположение относительно вала. Аналогично следует зафиксировать положение переключателя указателя поворотов по отношению к пластиковому кольцу.
Далее, резко дернув кольцо руками на себя, снять его с пазов вала. Открутить гайку крепления (теперь уже полностью) и окончательно демонтировать руль.

Демонтаж колонки

Ваз 2110 стук в рулевой колонке

После того, как рулевое колесо демонтировано, можно продолжать замену рулевой колонки. Нужно снять с рулевой колонки подрулевые джойстики, извлечь ключ зажигания и снять кольцевую облицовку транспондера противоугонной системы.Затем, вставив ключ зажигания и провернув его в нужное положение, сделать следующее:

• тонкой отверткой зажать запорный штифт, через отверстие замка зажигания;
• достать цилиндр замка из корпуса.

Далее необходимо сделать следующее:

• снять с колонки закрепленный блок ИММБ (транспондера);
• отсоединить электропроводку и блок транспондера от корпуса.

Снятая рулевая ваз

После этого нужно аккуратно снять колонки, крышки и пружины. Затем достать шнур электропроводки из рулевой колонки, после чего снять рукав подачи воздуха в ножной колодец водителя и нижние секции отделки панели приборов.
Теперь нужно отметить положение верхнего соединения промежуточного вала по отношению к рулевой колонке, после чего вывернуть и снять стяжной болт хомута. Далее нужно снять вал со шлицов.

Кожух рулевой колонки ваз 2110

В продолжении, нужно подпереть рулевую колонку и отпустить верхние болты для крепления и нижний хомут колонки. Если понадобится, то можно отпустить нижнее крепление, при этом, не погнув захват. На моделях оборудованных системой стабилизации — потянуть колонку вверх и открепить датчик, что установлен в нижней ее части.
Далее следует снять колонку с опорного кронштейна и извлечь ее из салона автомобиля ВАЗ 2110.

Когда потребуется демонтаж?

Для начала стоит разобраться, в каких случаях требуется снимать рулевое колесо. Это позволит заранее сориентироваться, и приготовить все необходимое. Стоит отметить, что на самом деле причин для этой работы немного. Наверное, это самый надежный элемент конструкции ВАЗовских автомобилей. Но, все же может потребоваться и такая работа.

В первую очередь снимать руль требуется в случае его замены. Меняют его в следующих случаях:

Неисправность;

Также зачастую водители решают заменить руль в связи с потерей внешнего вида. Причина в постоянном контакте с руками человека, который управляет транспортным средством. Поэтому, со временем обшивка стирается, а оплетку используют далеко не все водители. В такой ситуации оптимальным решением будет просто поменять рулевое колесо или купить чехол на руль.

Еще один вариант – замена на другую модель. По сути это тюнинг, и данный вопрос будет рассмотрен нами отдельно.

Также зачастую приходится снимать руль в связи с ремонтом некоторых деталей. Демонтируют рулевое колесо в том случае, когда оно мешает работе. К примеру, часто водители предпочитают снимать его в случае работ, связанных с приборной панелью. Также потребуется снимать эту деталь при ремонте рулевой колонки.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Renault Logan снять замена ремонт Подрулевые переключатели Рено Логан

Renault Logan > Оборудование и органы управления > Подрулевые переключатели Рено Логан

• На левом комбинированном подрулевом переключателе установлены: – выключатель габаритного света; – переключатель света фар; – выключатель противотуманных фар; – выключатель заднего противотуманного фонаря; – выключатель указателей поворота; – выключатель звукового сигнала.
• Для включения или выключения приборов наружного освещения независимо от положения ключа в замке зажигания поворачиваем рукоятку, расположенную на конце левого подрулевого переключателя.

1. Положения рукоятки центрального выключателя освещения: 1 — наружное освещение выключено; 2 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления;
2. 3 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления, горит головной свет фар (ближний или дальний, в зависимости от положения переключателя света фар); стрелкой обозначена кнопка звукового сигнала

При включенном наружном освещении и открытой водительской двери (независимо от положения ключа в замке зажигания) раздается предупредительный звуковой сигнал, напоминающий о необходимости выключить освещение. Для кратковременного включения дальнего света фар независимо от положения рукоятки центрального выключателя освещения и ключа в замке зажигания переводим рычаг подрулевого переключателя на себя. При отпускании рычаг возвратится в исходное положение. Для постоянного включения дальнего света фар поворачиваем рукоятку центрального выключателя освещения в положение «3» (см. выше) и переводим рычаг на себя еще больше, чем при кратковременном включении. При включении дальнего света фар в комбинации приборов синим светом загорается соответствующий сигнализатор. Чтобы переключить дальний свет на ближний, еще раз передвигаем рычаг на себя.

Положения рукояток при включении противотуманных фар и заднего противотуманного фонаря Для включения противотуманных фар включаем габаритный свет, установив рукоятку на конце переключателя в положение «2», и поворачиваем вторую рукоятку в положение «A».

При включении противотуманных фар в комбинации приборов загорается соответствующий сигнализатор. Для включения заднего противотуманного фонаря включаем габаритный свет, установив рукоятку на конце переключателя в положение «2» и поворачиваем вторую рукоятку в положение «B», при этом горят и противотуманные фары.

При включении заднего противотуманного фонаря в комбинации приборов загорается соответствующий сигнализатор. Для включения звукового сигнала нажимаем кнопку на торце левого подрулевого переключателя.

Указатели поворота включаются при перемещении левого комбинированного подрулевого переключателя вверх или вниз до упора (при включенном зажигании). В верхнем положении рычага включен правый указатель поворота, в нижнем — левый.

При возврате рулевого колеса в нейтральное положение подрулевой переключатель автоматически переводится в исходное положение и указатели поворота выключаются. Для кратковременного включения указателей поворота переводим рычаг вверх или вниз до их включения. После отпускания рычаг автоматически возвращается в нейтральное положение.

Правый подрулевой переключатель управляет работой очистителя и омывателя ветрового стекла, а также отвечает за отображение данных на дисплее бортового компьютера.

Правый подрулевой переключатель Рено Логан (стрелкой обозначена кнопка управления отображением данных на дисплее бортового компьютера)

Очиститель и омыватель работают при включенном зажигании. Для включения очистителя ветрового стекла переводим правый подрулевой переключатель в одно из нижних положений.

Режимы работы очистителя ветрового стекла сверху вниз: – очиститель выключен (исходное положение); – прерывистый режим работы очистителя; – постоянный режим работы очистителя с низкой скоростью; – постоянный режим работы очистителя с высокой скоростью.

Для включения омывателя ветрового стекла переводим на себя рычаг правого подрулевого переключателя и удерживаем его, при этом очиститель ветрового стекла автоматически не включается.

Для одновременной работы очистителя и омывателя ветрового стекла переводим правый подрулевой переключатель на себя и затем вниз — в один из трех режимов работы очистителя, включив таким образом омыватель и очиститель.

При эксплуатации автомобиля в зимний период щетки очистителя во время стоянки могут примерзнуть к стеклам. Включение очистителя в это время может привести к выходу из строя его электродвигателя. Перед включением очистителя следует освободить примерзшие к стеклам щетки.

Замена подрулевых переключателей Хонда Цивик

Примечание:

Перед тем, как заменить подрулевые переключатели на Хонда Цивик, сначала нужно будет снять рулевое колесо и подрулевой шлейф.

Снятие рулевого колеса и подрулевого шлейфа на Хонда Цивик

1. Поднимите капот и зафиксируйте его упором.

2. Торцевой головкой на 10 мм отсоедините отрицательную клемму АКБ.

3. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.

4. Ключом TORX Т30 выверните с левой и правой стороны по винту крепления накладки руля.

5. Для удобства доступа к заглушке колодки проводов, поверните руль вправо на 90°.

6. Подденьте плоской отверткой и снимите заглушку колодки проводов.

7. Отожмите фиксатор и разъедините колодку звукового сигнала (черная).

8. Сдвиньте фиксатор и разъедините колодку подушки безопасности водителя (желтая).

9. Снимите модуль подушки безопасности.

10. Головкой на 14 мм ослабьте затяжку болта крепления рулевого колеса.

Примечание:

Руль очень плотно посажен на шлицах вала, поэтому не отворачивайте полностью болт его крепления: при резком ударе во время снятия, руль может соскочить со шлицев и нанести травму.

11. Обозначьте положение ступицы рулевого колеса относительно вала, вывернув полностью болт. Нанесите на торец вала метку, например маркером, а затем вновь ввинтите болт в вал от руки на несколько оборотов.

12. Резкими ударами рук сбейте руль со шлицев вала.

13. Окончательно выверните болт.

14. Снимите рулевое колесо.

15. Потяните на себя, вытяните из фиксаторов и снимите левую нижнюю облицовку панели приборов.

16. Крестовой отверткой выверните 3 винта крепления кожуха рулевой колонки.

17. Снимите нижнюю часть кожуха.

18. Потяните вверх и снимите верхнюю часть кожуха.

19. Отсоедините от подрулевого шлейфа колодку проводов.

Замена подрулевых переключателей Хонда Цивик

1. Сожмите фиксатор и отсоедините колодку от подрулевого переключателя наружного освещения и указателей поворота.

2. Сожмите фиксатор и отсоедините колодку от подрулевого переключателя очистителя и омывателя Хонда Цивик.

3. Малой крестовой отверткой выверните 2 винта.

4. Снимите крепление переключателя наружного освещения и указателей поворота Хонда Цивик.

5. Малой крестовой отверткой выверните 2 винта.

6. Снимите крепление переключателя очистителя и омывателя ветрового окна и окна двери задка.

7. Замените подрулевые переключатели Хонда Цивик на новые.

8. Установите подрулевые переключатели в порядке, обратном снятию.

9. Установите подрулевой шлейф на место. Сориентируйте его таким образом, чтобы стрелка на кольце совпадала со стрелкой на держателе подрулевых переключателей Хонда Цивик.

Принцип работы

Во время выжима от рычага передается сигнал на электронный блок, активирующий соленоиды АКПП, и меняется передаточное число. Управляющему автомобилем остается лишь выбрать момент переключения, а компьютер с помощью электроприводов сам включит нужную скорость. То, что приводы не подключены к подрулевым лепесткам напрямую, дает возможность расположить их в любом месте, но наиболее подходящее это все-таки подрулевое. Имеются и альтернативы этих конструкция. К примеру, на Мазде шестой серии рулевая колонка оборудована не только парой лепестков, но и рычажками снижения скорости с двух сторон. Это сделано, чтобы управляющий автомобилем имел возможность и увеличить и снизить скорость одной рукой.

Управление одной рукой

Включение ручного управления в различных конструкциях может происходить либо простым нажатием на лепестки, или же выбором этого режима на главном селекторе. В случае если лепестками не пользоваться длительное время, то специальные системы автоматом переведут трансмиссию в обычный режим управления.

Установка подрулевых переключателей 2106 на москвич — Как это делается

Установка производилась на «ранний» 2140 1978 г.в., как известно электрические схемы ранних и поздних 2140 – отличаются, нюансы установок описаны в замечаниях по теме в конце статьи.

Для установки нам нужны сами подрулевые от ВАЗ-2106 (главное не спутать с 2105, они внешне идентичны, только у 2105 имеет 2 положения переключателя света фар, а нам надо 3) и подшипник вала рулевого от 2140SL или поздних 2140, для того чтобы их закрепить на рулевой колонке:

Вместе это выглядит вот так:

Сначала делаем разводку контактов в подрулевых для их подключению в схему москвича. От переключателей отходит 2 косы проводов и 3 разъема: на 8 контактов (фары, поворотники и сигнал), на 6 контактов (дворники) и на 2 контакта (моторчик омывателя).

Разъем на 8 контактов:

Переставляем контакты следующим образом:

От двух вынутых проводов откусываем контакты и припаиваем «мамы» разъема. Должно получится в итоге вот так:

Для тех, у кого не было колодок или кто уже перепутал провода, привожу порядок контакты по цветам проводов:

2. Два бело-голубых

Родной ответный разъем имеет 6 контактов, но его можно без проблем включить в этот, совместив их по правому (на фото) ключу. Забегая наперед, скажу, что колодку разъема для этих целей можно позаимствовать от родного переключателя дворников, чтобы все было «правильно»:

В итоге получается вот так:

Два провода оставшиеся вне колодки это +12В (красно-голубой) и земля (черный).

Далее приступаем к колодке дворников, ответная колодка в машине, к которой подключен штатный переключатель имеет следующую разводку:

1. +12В (Оранжевый провод)

Кнопки на Газель

Кнопки на Газель позволяют включать, выключать и переключать свет фар, салона, подсветку. С помощью кнопок включают также вентилятор отопления, противотуманные фары и другие приборы. В процессе эксплуатации кнопки могут изнашиваться, западать и не выполнять свои функции. Необходимо производить замену. Установить можно самостоятельно или с помощью специалистов. В каталоге большой выбор кнопок для различных моделей:

Вентилятор отопителя на Газель 3302, 3307.

Дальний свет на Газель 3302, 2217.

П/туман. задних и передних фонарей на Газель 3302, 2217, БИЗНЕС.

Свет в салоне на Газель 3302, 33104, 2217.

Прямоугольная кнопка с зеленой повесткой ст/подъемника на Газель 3302 БИЗНЕС, NEXT.

Клавиша вентилятора отопителя на Газель 2705.

Аварийная 12 В на Газель, ПАЗ и ВАЗ (6 и 7 контактов).

Овальная кнопка ст/подъемника на все модели Газель.

Все указанные в каталоге кнопки и клавиши в наличии. Поставляются в заводской упаковке.

Конструкция и ремонт указателей поворотов ВАЗ-2107

Указатели поворотов включаются подрулевым переключателем. Режим аварийной сигнализации (мигают все указатели поворотов) включается выключателем, установленным на рулевой колонке. С 1995 г. в конструкции выключателя изменена схема подключения контрольной лампы и ликвидированы выводы «5» и «6».

Реле аварийной сигнализации должно обеспечивать мигание ламп указателей поворота с частотой 90±30 в минуту при температуре окружающего воздуха от –20 до +50° С и напряжении от 10,8 до 15 В. При перегорании одной из ламп указателя поворота частота мигания контрольной и оставшихся ламп удваивается.

Реле установлено в салоне на передней панели за щитком приборов.

Схема включения аварийной сигнализацией и сигналами поворотов представлена на рисунке 2.

Замена лампы бокового указателя поворота

Если на автомобиле установлен подкрылок, снимаем его.

С внутренней стороны крыла снимаем защитный чехол вместе с патроном указателя поворота и меняем неисправную лампу.

Вставляем патрон в корпус указателя и надеваем защитный чехол.

Замена бокового указателя поворота

Вынимаем патрон.

1. С внутренней стороны крыла головкой «на 7» или отрезком трубы подходящего диаметра сжимаем усики фиксатора корпуса указателя и выталкиваем их в отверстие крыла. Аналогично выталкиваем второй фиксатор и снимаем указатель. Выводим провода наружу через отверстие крыла.	2. Для замены патрона снимаем его с проводов и подсоединяем к ним новый.
3. Вставляем лампу с патроном в корпус указателя.	4. Совместив фиксаторы с отверстиями, устанавливаем указатель поворота на место.

avtomechanic.ru

Подрулевые лепестки для МКПП

До недавних пор подрулевые лепестки устанавливались только на автоматические трансмиссии. Но конструкторы фирмы Master Shift из Соединенных Штатов на автошоу в Лас-Вегасе продемонстрировали инновационную и достаточно перспективную концепцию в данном направлении. Их изобретение дает возможность заменить коробку с ручным управлением на систему с подрулевыми лепестками. В автомобиле остаются три педали, но традиционная ручка механической коробки не применяется. Блок привода и коробка соединены посредством переходников. Под педалью сцепления находится специальный датчик, фиксирующий размыкания дисков, а далее с помощью лепестка происходит выбор необходимой передачи. После выжима педали сцепления происходит разъединение дисков, электрический привод подводит требуемую ступень и смыкаются диски.

Конструкторы установили специальные системы, блокирующие электрический привод во время выбора задней скорости, если автомобиль движется вперед.

Вполне вероятно, что в ближайшее время авто оборудованные такой системой переключения скоростей будут выпускаться серийно.

 Загрузка …

Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107

Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.

Для этого достаточно ознакомиться со следующей инструкцией:

1. Изначально рекомендуется отключить массу с аккумулятора, так как предстоящая работа связана с электрикой. Это исключит вероятность появления короткого замыкания.
2. Для снятия верхней крышки рулевого колеса понадобится открутить с внутренней стороны два болта, воспользовавшись крестовой отверткой.
3. Сам руль демонтируется с помощью рожкового или обычного ключа на 24, которым откручивается фиксирующая гайка. Для окончательного снятия этой части потребуется выполнить качающие движения в разные стороны с одновременным давлением в свою сторону.
4. После снятия рулевого колеса можно обнаружить специальный контакт, который следует зачистить от окислений/загрязнений и подогнуть, если он расположен неправильно.
5. Вся конструкция собирается в первоначальное состояние в обратной последовательности.
6. Выполняет проверка работоспособности системы.

Подрулевые переключатели от toyota

Потребуется: подрулевые переключатели от Toyota (в данном примере от Camry).

Схема подключения:

Пояснения автора ( niva630 ):

• Делал переходник для крепления рычагов к рулевой колонке (схема ниже).
• Установил два реле на повороты, так как в переключателях Toyota всё управляется одним плюсом, а в Lada 4×4 через подрулевые идёт 5 вольт на реле-прерыватель.
• В переключателе Toyota не оказалось функции переключения дворников заднего стекла, пришлось подключить эту функцию на отдельную кнопку.
• После проверки всё работает нормально. Убрал лишние кнопки с панели. Свет управляется с переключателя.

Заменяем переключатель поворотов на ВАЗе 2110

Возможная замена переключателя поворотов ВАЗ 2110 может производиться по самым разным причинам. Владельцы идут на установку новых подрулевых переключателей даже с позиции улучшения их внешнего вида, изменения функциональности. При эксплуатации неисправных переключателей не стоит забывать о безопасности управления автомобилем. Даже не вовремя выключенный поворот способен привести к возникновению аварийной ситуации.

Функциональное назначение и возможные неисправности За работу внешних световых приборов отвечает левый подрулевой переключатель, который соединен с контактной группой, расположенной в блоке управления.

Наряду с эстетической составляющей, длительная эксплуатация 10-й модели может привести к некоторым проблемам с функционированием переключателя поворотов:

• неконтролируемое переключение ближнего на дальний свет; • невозвращение рычага указателя поворотов в прежнее значение; • жесткое переключение, заедание, облом рычага переключения.

Несмотря на то, что рычаги обладают некоторыми недостатками, однако несложная их замена, удобное расположение для водителя, делает вариант установки новых оригинальных деталей более предпочтительным вариантом.

Порядок проведения замены

Для скорой и качественной замены переключателя поворотов ВАЗ 2110 следует четко выдерживать последовательность операций.

Для начала проведения работ следует отключить «минусовую» клемму с аккумуляторной батареи. Далее выполняют такие операции:

• освобождают крепление верхней и нижней части кожуха рулевой колонки, открутив по два винта в нижней и верхней части; • отворачивают винт крепления блока подрулевых переключателей к кожуху; • выкручивают саморезы крепления нижней части кожуха к кронштейну рулевой колонки; • отсоединяют разъем жгута проводов питания подрулевого переключателя; • зажав фиксаторы, демонтируют подрулевые переключатели с каждой из сторон.

Если устройство планируется заменить на оригинальную деталь для этой модели, то дальнейший ремонт связан с установкой нового блока и обратных сборочных операций. В отдельных случаях, например, когда требуется замена переключателя поворотов ВАЗ 2110 совместно с блоком управления стеклоочистителями, то снимают и соединитель. Для этого дополнительно следует отсоединить питающие провода для звукового сигнала.

Если планируется установка блока переключателей от другой модели, например, от Лада Приора, то следует обратить внимание на некоторые моменты: • совпадение контактного разъема при подключении; • расположение рычагов по отношению к рулевому колесу. При лучшей функциональности, различные комбинации обладают некоторыми недостатками

Например, при установке рычагов от Приоры, невозможно включить правый указатель поворота при работе фар в режиме дальнего света. При установке рулевого колеса от Лада Калина с блоком переключателей, такая работа обходится дороже, кроме того не подходит кожух рулевого колеса.
