В чем заключаются неисправности вакуумного усилителя тормозов

Как прокачать тормоза с АБС. Важные шаги при прокачке тормозной системы с АБС своими руками

Прокачать тормоза с АБС ничуть не сложнее, нежели делать прокачку традиционной тормозной системы автомобиля. Но чтобы правильно удалить воздух из тормозной системы, на котором установлена система ABS, рекомендуется разобраться с принципом и схемой её работы именно для вашего авто. Поскольку в зависимости от модели схема прокачки может незначительно отличатся. К примеру, когда блок гидроклапанов и гидроаккумулятор с насосом находятся в одном узле, то, что замена жидкости, что прокачка тормозной системы с АБС будут производиться по аналогичной схеме, как и прокачка тормозов без АБС.

Типы систем АБС

ABS включает: блок гидроклапанов, гидроаккумулятор, насос (прокачивается в гаражных условиях);
Насос, гидроаккумулятор и блок гидроклапанов размещены по разным узлам, такая тормозная система кроме модуля ABS включает в себя и дополнительные модули ESP, SBC (прокачивается в условиях СТО). Необходимо иметь диагностический сканер чтобы контролировать клапана модулятора.

Исходя из особенностей, можно сделать вывод, что прежде как прокачать тормоза с АБС определитесь с типом именно вашей системы так как данная инструкция будет актуальна лишь для стандартной антиблокировочной системы.

Процесс прокачки тормозов с АБС

Дабы качественно выполнить поставленную задачу желательно производить прокачку с помощником, начиная прокачивать тормозную систему с передних колес, затем задних (правое и левое).

Давление в тормозной системе с АБС может колеблется до 180 атм, именно по этому первым делом нужно сбросить его.

Сброс давления происходит методом разрядки аккумулятора давления. Для этого выключите зажигание и около 20 раз нажмите на педаль тормоза. А затем для перехода к следующему этапу прокачки тормоза отключите разъемы на бачке с тормозной жидкостью.

Общий принцип как прокачать тормоза с АБС

Находим и извлекаем предохранитель в блоке отвечающий за работу АБС;
Откручиваем колесо и находим штуцер РТЦ для прокачки тормоза;
Начинаем прокачивать тормоза с абс при выжатой педали;
Включаем гидравлический насос (включив зажигание, на приборной панели загорится лампочка АБС) и ждем пока весь воздух не выйдет;
Закручиваем штуцер и отпускаем педаль тормоза, если лампочка АБС больше не горит – все сделано правильно и воздух полностью вышел.

Последовательность удаления воздуха из ТС

Начинаем прокачивать тормоза с переднего правого, а потом левое. Процедура происходит при выключенном зажигании (положение на «0») и снятой клемме на бачке ТЖ.

Надеваем шланг, с бутылочкой, на штуцер и открываем его (рожковым ключом). Надавать нужно именно прозрачный шланг, чтобы было видно пузыри воздуха, а также другой конец шланга должен быть полностью помещен в жидкость.
Выжимаем полностью педаль и держим, докуда не выйдет весь воздух.
Закрутить штуцер и отпустить педаль как пойдет жидкость без воздуха.

Задние колеса прокачивается с включенным зажиганием на положении ключа «2».

Как и при прокачке передних колес надеваем шланг на штуцер для прокачки на суппорте.
Выдавив полностью педаль, поворачиваем ключ зажигания (чтобы запустить гидравлический насос). Наблюдаем за выходом воздуха и контролируем уровень тормозной жидкость в бачке (периодично доливаем). Чтобы насос не выше из строй нужно все время следить за уровнем ТЖ (чтобы не допустить работу «всухую»). А также не позволять непрерывно работать больше 2 мин.
3.Штуцер перекрываем после полного выхода пузырьков воздуха, а также выключается насос и отпускается тормоз.

Чтобы правильно прокачать тормоза с абс на заднем левом колесе последовательность действий нужно немного изменить.

Как в предыдущих случаях сначала надеваем шланг на штуцер и откручиваем не полностью, а только на 1 оборот, причем педаль не нужно выжимать.
Поворачиваем ключ зажигания, чтобы запустить гидравлический насос.
Как только воздух выйдет, выжимаем тормозную педаль до половины и закручиваем прокачивающий штуцер.
После чего отпускаем тормоз и ждем остановки насоса.
Выключаем зажигание и подключаем снятый разъем с бачка.

Если прокачивать тормоза нужно вместе с модулятором ABS то информацию по такой процедуре можно посмотреть тут.

В обязательном порядке после того как прокачали тормоза прежде чем выезжать нужно проверить герметичность системы и отсутствие подтеков. Контрольно проверить уровень тормозной жидкости.

Иван Матиешин

Еще больше полезных советов в удобном формате

Не нашли ответ на свой вопрос?

Причины тугой педали

О качестве функционирования тормозной системы чаще всего говорят те ее внешние элементы, с которыми взаимодействует водитель во время езды. Именно свободный ход педали тормоза, достаточно удобный для его ноги, обеспечивает хорошее управление автомобилем. В целом, бывает твердая педаль тормоза, мягкая или средняя. Причин для каждой есть несколько.

Слишком жесткая педаль тормоза не всегда является таковой по ряду стандартных и привычных причин. Проблема может заключаться и в особенностях конкретной модели. Иногда случаются ситуации, когда твердая педаль тормоза является банальной особенностью определенного производителя. Тот же большой ход педали тормоза также свойственный некоторым его типам. Когда не возвращается педаль тормоза это огромная проблема.

Если педаль тормоза дубовая, то есть довольно туго нажимается, то здесь есть два варианта – либо навестить автосервис, либо попытаться решить проблему собственноручно, что представляет собой немалый риск. В общем, здесь нужно немедленное решение, так как езда с ней очень опасна не только для самого водителя, но и для окружающих.

Существует восемь наиболее распространенных причин:

Неполадки с концевиком усилителя вакуумного типа. В таком случае необходимо его заменить и дело в шляпе;
В том же вакуумном усилителе есть специальный клапан обратного действия. Он может начать заедать или же прекратить срабатывать, но простой его замены будет достаточно, чтобы возвратить все на свои места;
Также производитель устанавливает специальный воздушный фильтр в вышеупомянутой части системы, предназначенный для предотвращения попадания различный сторонних элементов в механизм системы торможения. Если он засоряется, то жесткая педаль тормоза это то, с чем получит возможность познакомиться водитель. В таком случае фильтр следует заменить;
Так как в структуру усилителя входит специальный клапан, то появляется риск возникновения новой “радости” – заедание корпуса этого клапана. Именно этот случай довольно серьезный, поэтому здесь уже необходима полная замена;
Его диафрагма также может стать проблемной. Она может обзавестись прорывом или трещинами по разным причинам, но независимо от типа ее поломки, также требуется полная замена усилителя;
Еще одной распространенной причиной того, что водителю свободный ход педали тормоза его машины снится во снах, является утечка топлива непосредственно в камеру данного элемента. Такое может происходить из-за поломки вышеупомянутого обратного клапана, что требует не только его замены, но и усилителя в целом;

Шланг, соединяющий впускной коллектор и усилитель, во время эксплуатации автомобиля постепенно изнашивается. Это «лечится» заменой шланга. Также он может ослабляться на штуцере по разным причинам, одной из которых вполне может выступать хомут. Здесь уже поможет либо подтяжка самого хомута, либо его полная замена. Сами шланги могут запросто деформироваться во время суровых морозов из-за разницы температур, ведь во время езды механизмы автомобиля нагреваются до достаточно высоких градусов. В таком случае, тугая педаль тормоза является только одним из вариантов возможных неполадок;
И последняя причина – все из-за некачественной тормозной жидкости и через частое попадание сторонних жидкостей в цилиндры, что приводит к постепенному уничтожению их уплотнительных колец. Уже в этой ситуации без ремонта самих цилиндров и замены плохой жидкости на качественную – не обойтись, иначе ситуация будет только усугубляться.

Все вышеперечисленное в первую очередь свидетельствует о том, что только в случае плохого ухода за автомобилем появляются самые разные неприятные ситуации. К примеру, необходимо регулярно проверять, насколько хорошо выполняет свою работу вакуумный усилитель.

Для проведения такой диагностики существует ряд способов:

Первый способ заключается в том, чтобы включить двигатель и дать ему поработать до полной разрядки системы. Если после этого педаль тормоза дубовая, то проблема заключается в шланге или усилителе. Потом следует остановить работу мотора, дать ему постоять несколько минут, а потом вновь проверить работу системы и проследить за этим процессом от “А” до “Я”. Если после такой процедуры системе торможения явно не хватает “легкости” во время ее отклика, то виноват, скорее всего, клапан усилителя;
Второй же способ заключается в нажимании при неработающем двигателе, с целью снять нагнетание и полностью разрядить систему тормозов. Потом нужно включить мотор, не отпуская педаль. Когда усилитель находится в полноценном рабочем состоянии, то все хорошо. В противном случае следует проверить работоспособность его деталей.

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

вакуумным шлангом утрачена герметичность;
диафрагма неисправна;
клапана утратили свои свойства;
в камерах нарушена герметичность;
пружина возврата вышла из строя.

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

Разгерметизация вакуумного трубопровода. По нему происходит разрежение, необходимое для нормальной работы тормозной системы. Соответственно, если в него будет подсос воздуха извне, то ВУТ работать не будет. Разгерметизация (подсос воздуха) от старости резины может произойти в самых разных местах — в резиновых шлангах, местах соединений, хомутах.
Неисправность обратного клапана. Его задача состоит в удалении воздуха из тормозной системы и недопущения попадания его как в саму систему, так и в главный тормозной цилиндр. Неисправным может быть как сам клапан, например, по причине естественного износа, так и по причине значительного износа резиновых его уплотнений.
Разгерметизация рабочих камер вакуумного усилителя. Это достаточно редкая причина, которая происходит, чаще всего, из-за механического повреждения ВУТ. Например, при ремонте или ДТП.
Разрыв диафрагмы. Это критическая поломка, поскольку она возникает внутри самого усилителя, а он обычно является неремонтопригодным, соответственно, подлежит замене. При этом усилитель будет травить воздух, и издавать шипение.
Образование в ВУТ дополнительного зазора. Дело в том, что в результате эксплуатации машины и в частности механизма крепления вакуумного усилителя его мембрана немного сдвигается вперед, из-за чего на самом деле водителю легче давить на педаль тормоза. Однако в результате этого возникает лишний зазор в креплении, из-за которого порой может возникать стук при резком торможении. Чтобы решить эту проблему достаточно отрегулировать шток, переместив его немного вперед. Подобный ремонт возможен как в условиях гаража, так и в автосервисе.

А еще интересно: Шевроле Нива 2019-2020: характеристики, цена, фото и видео-обзор

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Поломка усилителя не приводит к полному отказу тормозной системы, но для замедления машины нужно прилагать гораздо больше физических усилий. Первый и главный симптом выхода из строя ВУТ – резкое снижение эффективности торможения и ощущение «жесткости» педали. Проявляются и другие признаки:

увеличение свободного хода (примерно до половины);
нестабильная работа силового агрегата, особенно на холостом ходу;
механизм продолжает замедлять авто после отпускания педали – тормоза «клинят».

Указанные выше признаки неисправности вакуумного усилителя тормозов возникают по таким причинам:

подсос воздуха через порыв либо неплотное соединение шланга отбора вакуума;
износ диафрагмы, ведущий к потере герметичности;
выход из строя воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Первая причина легко устраняется в собственном гараже, главное, – проверить «вакуумник» на работоспособность. Уплотнение соединений либо замена патрубка не составит большой проблемы. Другой вопрос – поломка усилителя, обычно механизм приходится менять целиком.

Кроме того, проявляются и другие признаки:

свободный ход увеличивается до половины;
работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
потеря герметичности из-за износа диафрагмы;
поломка воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Тормозная система автомобиля: виды, общее устройство и принцип работы

Для лучшего понимания того, почему при нажатии педаль тормоза проваливается, необходимо рассмотреть общий принцип работы и устройство системы тормозов. Указанная система обычно является гидравлической, а проблемные места зачастую общие на многих моделях авто. Работают тормоза по принципу того, что в замкнутом объеме находится несжимаемая тормозная жидкость.Отметим, что на машинах ранее также использовалась механическая тормозная система с тросами и другими приводными элементами, но от такого устройства инженеры давно отказались.

Еще существует пневматическая тормозная система, которая используется на специальном транспорте (грузовики, большие автобусы, различная техника). Пневмотормоза по эффективности не хуже гидравлики, но сама система получается слишком тяжелой и объемной для установки на компактных легковых автомобилях. Вот и получается, что гидравлическая тормозная система стала повсеместно устанавливаться на гражданские и коммерческие авто, а также на многие другие виды колесного транспорта.

Гидравлические тормоза в своем устройстве имеют следующие элементы:

ГТЦ (главный тормозной цилиндр)
РТЦ (рабочие тормозные цилиндры)
Гидравлические магистрали
Компенсаторное устройство
Тормозные диски и тормозные колодки

Рабочей жидкостью для системы тормозов является тормозная жидкость, которая обладает определенными свойствами. В момент, когда водитель жмет на педаль тормоза, усилие передается в ГТЦ, который заполнен рабочей тормозной жидкостью. В устройстве ГТЦ имеется поршень, который осуществляет давление на жидкость. Через рабочую жидкость усилие передается на РТЦ, которые установлены в области размещения каждого из колес автомобиля. В результате тормозные колодки прижимаются к тормозным дискам или тормозным барабанам. Если усилие максимально, тогда колодки полностью блокируют вращение колеса.

Добавим, что в зависимости от типа установленных тормозов, последние делятся на барабанные или дисковые. Также встречается комбинация, когда передние колеса имеют дисковые тормоза, в то время как задние оснащаются барабанными. Главным преимуществом гидравлики является плавное и прогнозируемое усилие, колодки прижимаются к тормозным дискам равномерно. Что касается усилия на самой педали тормоза, то оно пропорционально усилию, которое сжимает колодки. Получается, водитель может четко дозировать приложенное усилие, тем самым определяя степень блокировки колес и интенсивность торможения.

Теперь несколько слов о тормозном контуре. Данное решение позволяет снизить риски полного отказа тормозной системы в том случае, если тормозной механизм на одном из колес окажется неисправным

Для гидравлики это очень важно, так как течь одного из РТЦ является распространенной неисправностью. Существует несколько схем многоконтурных тормозов, по которым реализованы контуры тормозных систем

Давайте рассмотрим некоторые из них. Осевая схема позволяет разделить тормозную систему на контуры для передней и задней оси. Если рабочий тормозной цилиндр потечет на одной оси, тогда другая сможет работать в нормальном режиме.

Также встречается схема, когда схема распределения тормозного усилия выполнена по диагонали относительно задних и передних колес. Также встречаются решения, которые объединяют колеса передней оси и одно заднее колесо, дополнительно устанавливаются поршни РТЦ (двухпоршневые и многопоршневые тормоза) и т.п.

Проверка вакуумного усилителя тормозов

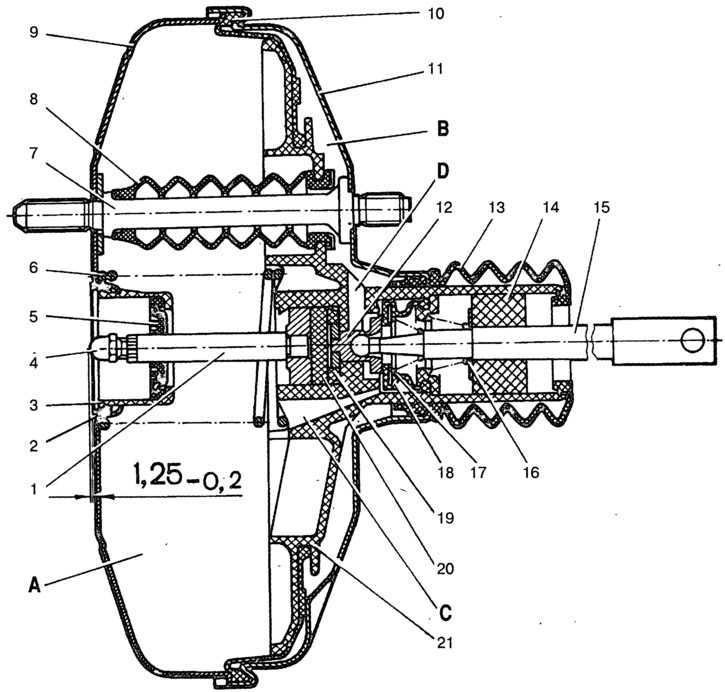

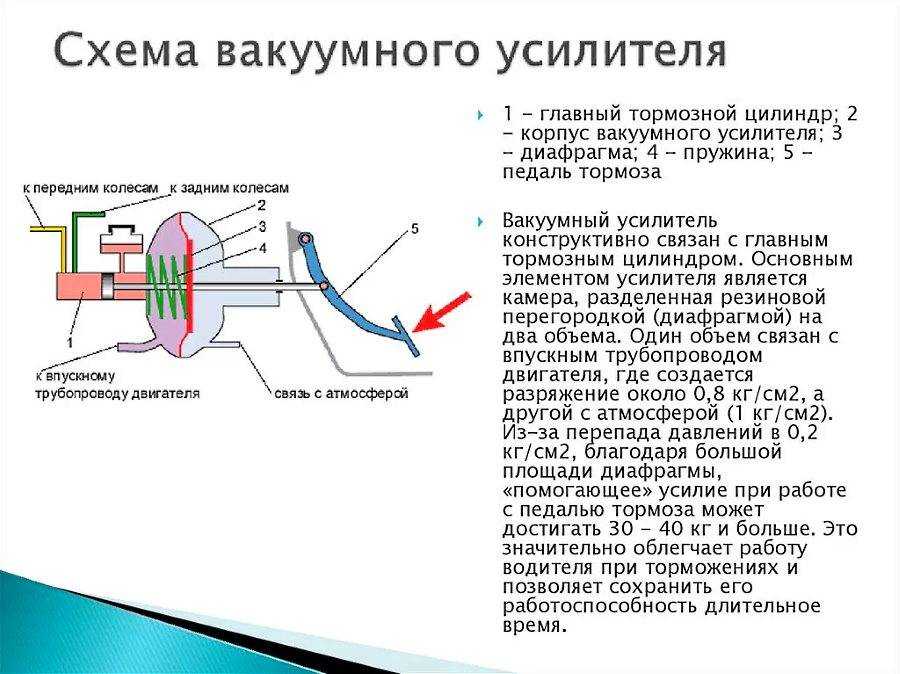

Вакуумный усилитель тормозов (ВУТ), в значительной мере снижает усилия на педаль, необходимые для остановки транспортного средства. Данное устройство, делает управление автомобилем наиболее комфортным и простым. Помимо функции усиления, вакуумный усилитель тормозов, обеспечивает безопасность участников движения.

Именно поэтому при нарушении функции усилителя, необходимо своевременно приступить к проверке. На более ранних моделях авто, приходилось прикладывать значительные усилия, для того чтобы снизить скорость движения или полностью остановить автомобиль. Усилитель делает управление транспортным средством наиболее упрощенным и безопасным, вследствие чего, ВУТ получил широкое распространение в современном автомобилестроении.

Для чего необходимо осуществлять проверку усиления тормозной системы.Оболочка вакуумного помощника разделяется на две части, специальной перегородкой. Через перегородку корпуса, проходит цилиндрический стержень тормоза. Данный элемент, передает усилие — действующее на педаль тормоза к тормозному цилиндру.

Немаловажной функцией рассматриваемого механизма, является обеспечение безопасности водителя и участников движения. В этом и заключается основная важность своевременной проверки устройства. Неполадки усилителя, в редком случае неблагоприятно влияют на функцию всей системы остановки машины

Неполадки усилителя, в редком случае неблагоприятно влияют на функцию всей системы остановки машины.

Но непредвиденное затруднение хода педали, может создать неблагоприятную ситуацию на дороге.Неисправность не является критической для автолюбителя, но так просто вовремя проявить реакцию и добиться своевременной остановки транспортного средства. Во избежание непредвиденных обстоятельств, необходимо своевременно диагностировать и обслуживать систему усиления тормоза.

Проверка тормозного усилителя, является важной частью технического осмотра автомобиля, которой не стоит пренебрегать. Конечно, нет необходимости ежедневно загонять автомобиль в гараж для проведения диагностики. На неисправность работы системы усиления, могут указывать определенные факты, возникающие в процессе эксплуатации автомобиля

На неисправность работы системы усиления, могут указывать определенные факты, возникающие в процессе эксплуатации автомобиля.

Основные признаки нарушения функции вакуумного усилителя тормозов.Проверить исправность системы усиления, можно без дорогостоящего оборудования и специальных знаний. Для этого, необходимо приостановить работу двигателя и прокачать тормозную систему — нажав около пяти — семи раз на педаль остановки авто.

После этого, необходимо запустить мотор автомобиля, оставив ногу на педали. При запуске движка, педаль должна немного податься вперед. В противном случае это свидетельствует о некоторый неисправностях в работе системы. При таких обстоятельствах, необходимо тщательно осмотреть все проводники и клапан системы, на предмет механических повреждений.

Если, работа усилителя начала сопровождаться посторонними звуками, то круг диагностируемых устройств несколько расширяется. Одним из наиболее распространенных участков повреждения, является основной проводник, соединяющий усилитель тормоза с коллектором мотора авто.

В данном случае, необходимо провести визуальную диагностику элемента. Если шланг нарушил свою герметичность, он подлежит обязательной замене. Также в ходе диагностики, необходимо проверить состояние всех держателей и затянуть их, при необходимости.Помимо указанных поражений, причиной неисправности ВУТ, могут стать внутренние компоненты системы, в частности — клапан.

В связи со сложными условиями эксплуатации, изнашиваются резиновые уплотнители системы. В связи с этим клапан становится более тяжелым в движении. Иногда, это приводит к частичному поражению гибкой перегородки.В случае обнаружения данной неисправности, можно самостоятельно восстановить функцию ВУТ, при помощи ремонтного комплекта.

Перед этим, необходимо убедиться в полной исправности самого усилителя. Нередко, неправильной работа системы усиления тормозов, может привести к нарушению функции одного из цилиндров мотора. Как правило, большинство автолюбителей, объясняют данную неполадку износом свечей зажигания, забывая о тормозном помощнике.

В данном случае, проверка усилителя, осуществляется следующим способом:Глушим шлаг ВУТ таким образом, чтобы через него не проходил воздух. Если, двигатель восстановил равномерность работы, причина ясна.Таким образом, мы узнали — как проверить вакуумный усилитель тормозов.

Источник

На Калине стучит клапан адсорбера

Многие собственники автомобилей Lada Kalina сталкиваются с проблемой – во время работы двигателя из-под капота слышится непонятный цокот, при выявлении причины возникновения шума выясняется, что звук раздается из клапана продувки. Хотя на работу автомобиля стук никак не сказывается, некоторых автовладельцев он раздражает, и собственники авто хотят от него избавиться. «Побороть» неприятный цокот можно, необходимо только произвести следующие действия:

снять клапан и внимательно его осмотреть;
сбоку найти регулировочный винт, он будет сверху залит эпоксидной смолой;
отковырнуть эпоксидку, завернуть винт на половину или три четверти оборота;
установить клапан на место, проверить изменения в работе ДВС.

Больше закручивать винт нельзя, в этом случае КПА перестанет открываться, а лампа диагностика двигателя на панели приборов зафиксирует ошибку. Также стоит отметить, что некоторые водители путают цокот электромагнитного клапана с детонацией, но в принципе, звуки различить можно. Просто следует учесть, что детонация возникает под нагрузкой, например, при движении груженого автомобиля в гору, еще в этом случае говорят «звенят пальцы».

Подведем итоги

Как видно, вакуумник ВАЗ или любой другой машины является важным и ответственным элементом. От качества его работы напрямую будет зависеть усилие, которое водитель должен прикладывать при торможении. Само собой, любые неполадки в системе тормозов требуют немедленной диагностики и устранения. Также признаки, рассмотренные выше, позволяют определить возможные проблемы ВУТ, что позволяет вовремя выявить неисправность.

В качестве итога отметим, что вся тормозная система нуждается в регулярной проверке, а также своевременном обслуживании

Следует правильно подходить к выбору тормозных колодок, замечать случаи, когда педаль тормоза стала твердой или мягкой, обращать внимание на скрип при торможении, вовремя смазывать направляющие суппортов, менять тормозную жидкость, прокачивать тормоза и т.д.. Только такой подход позволяет утверждать, что тормозная система обслужена и находится в исправном состоянии
