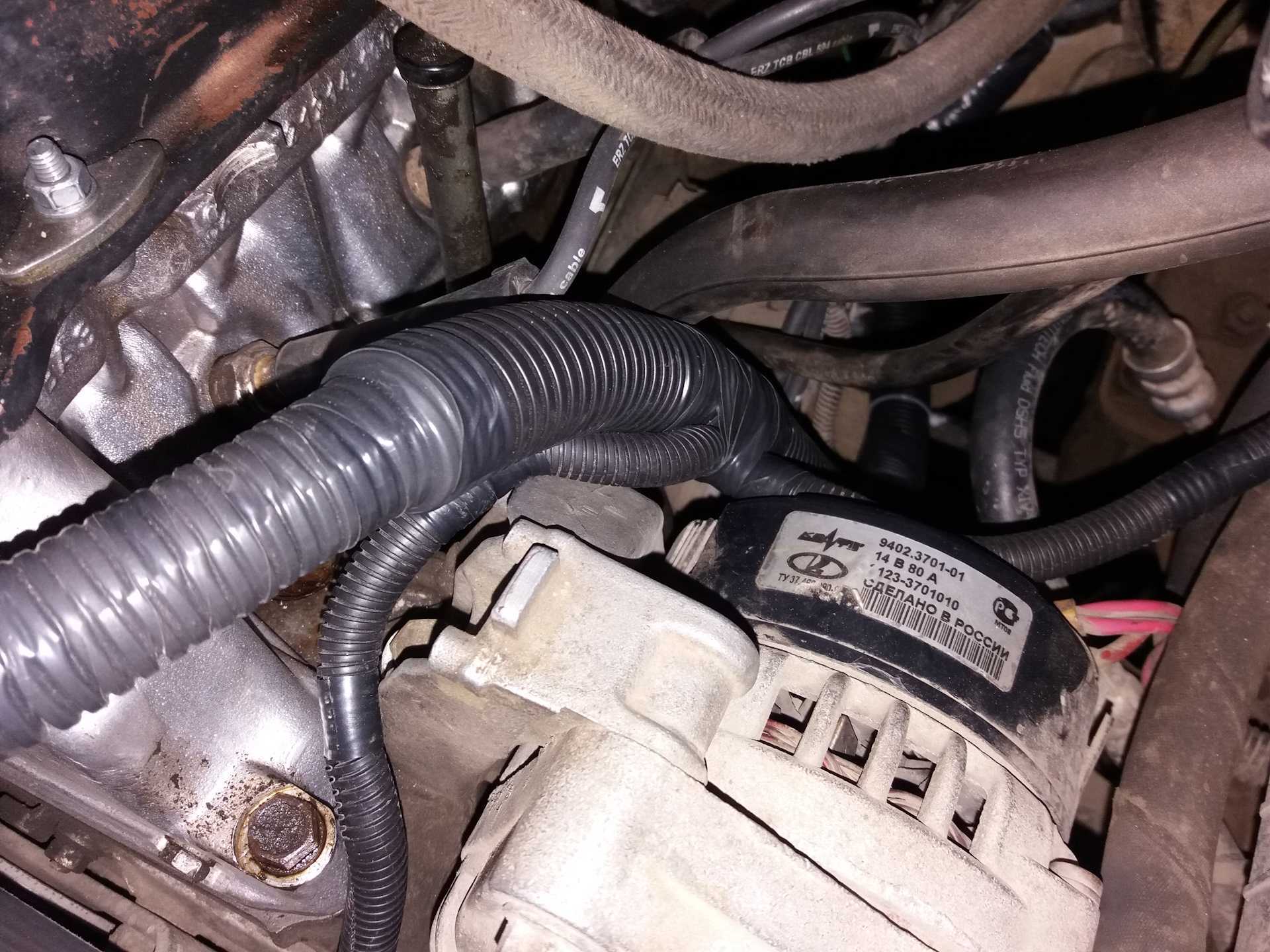

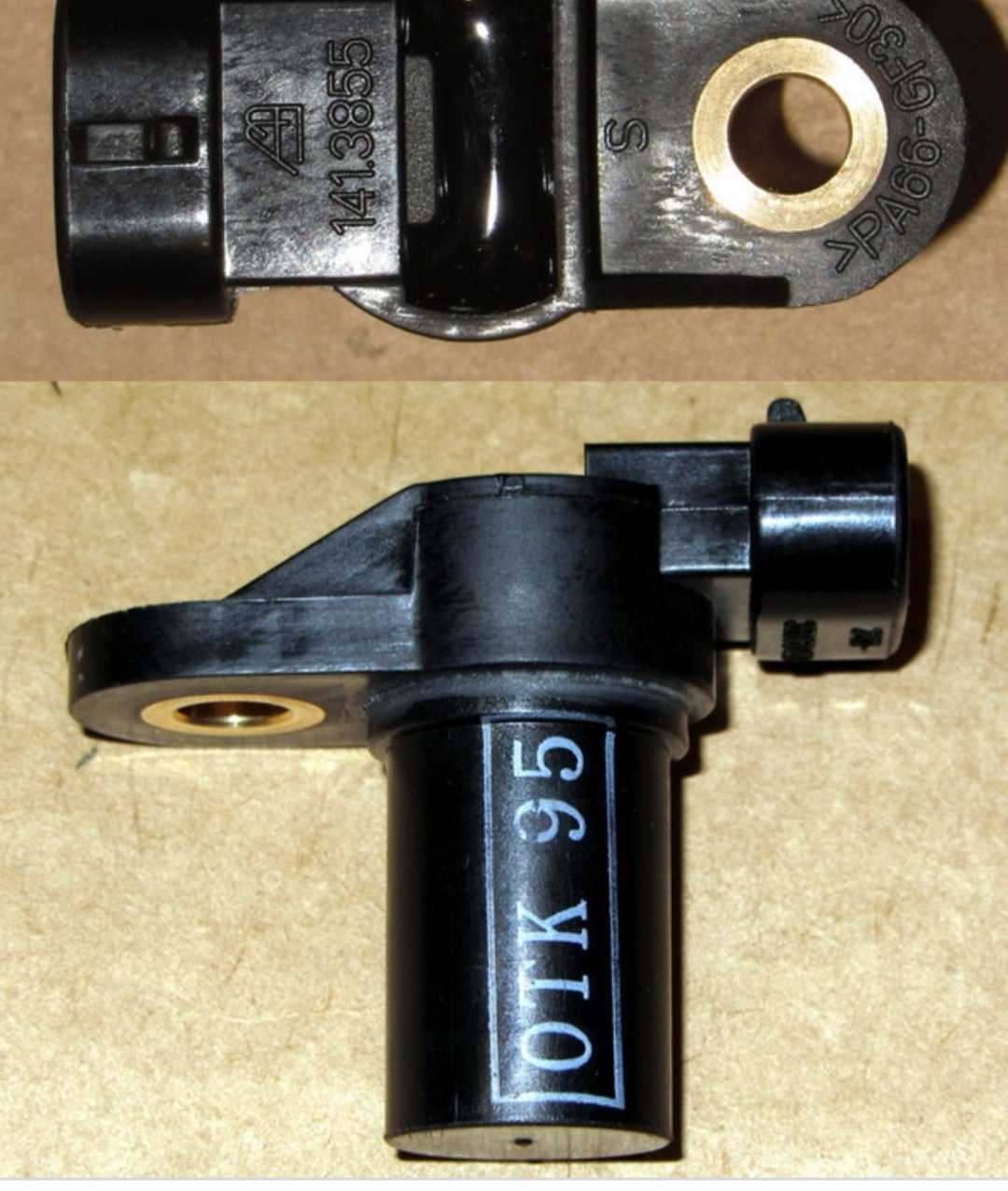

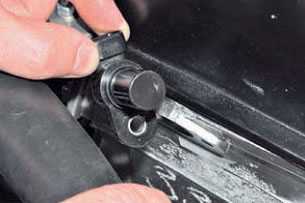

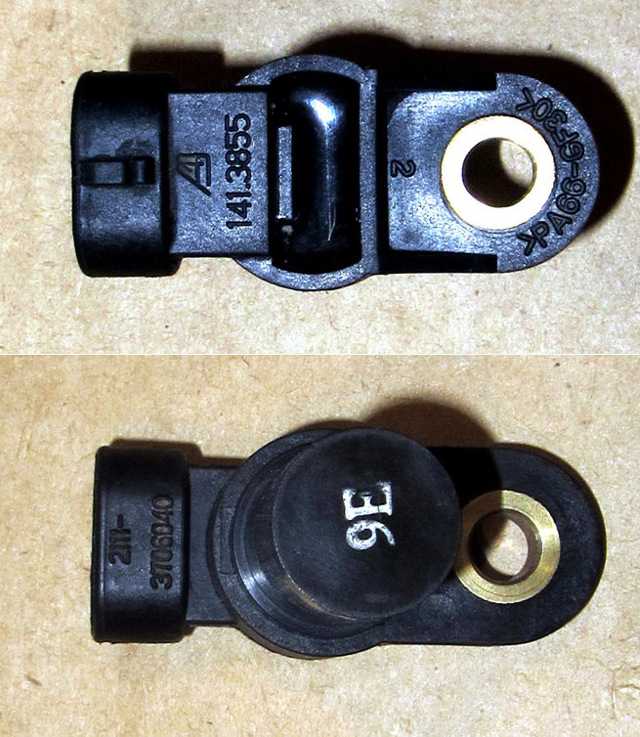

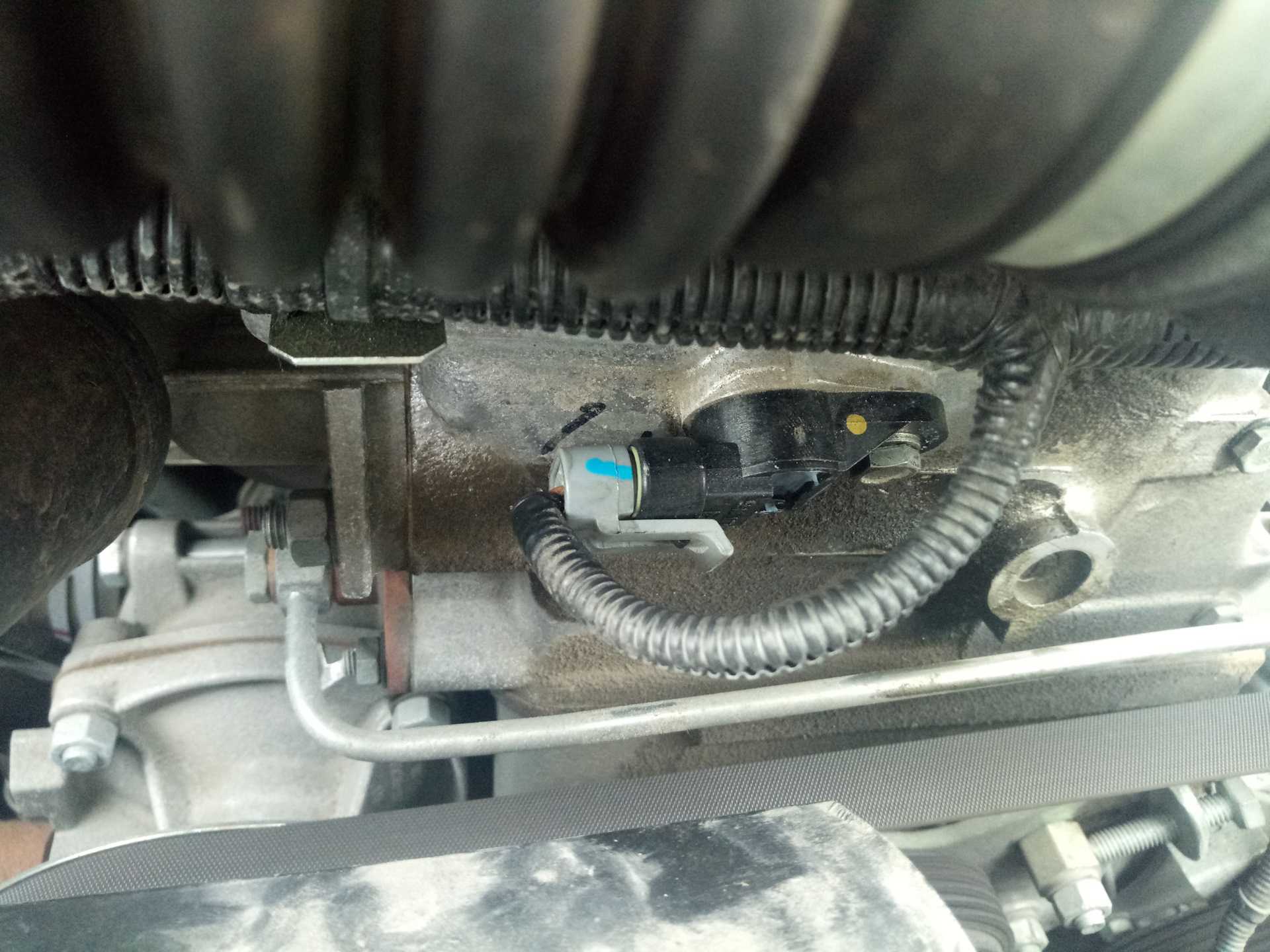

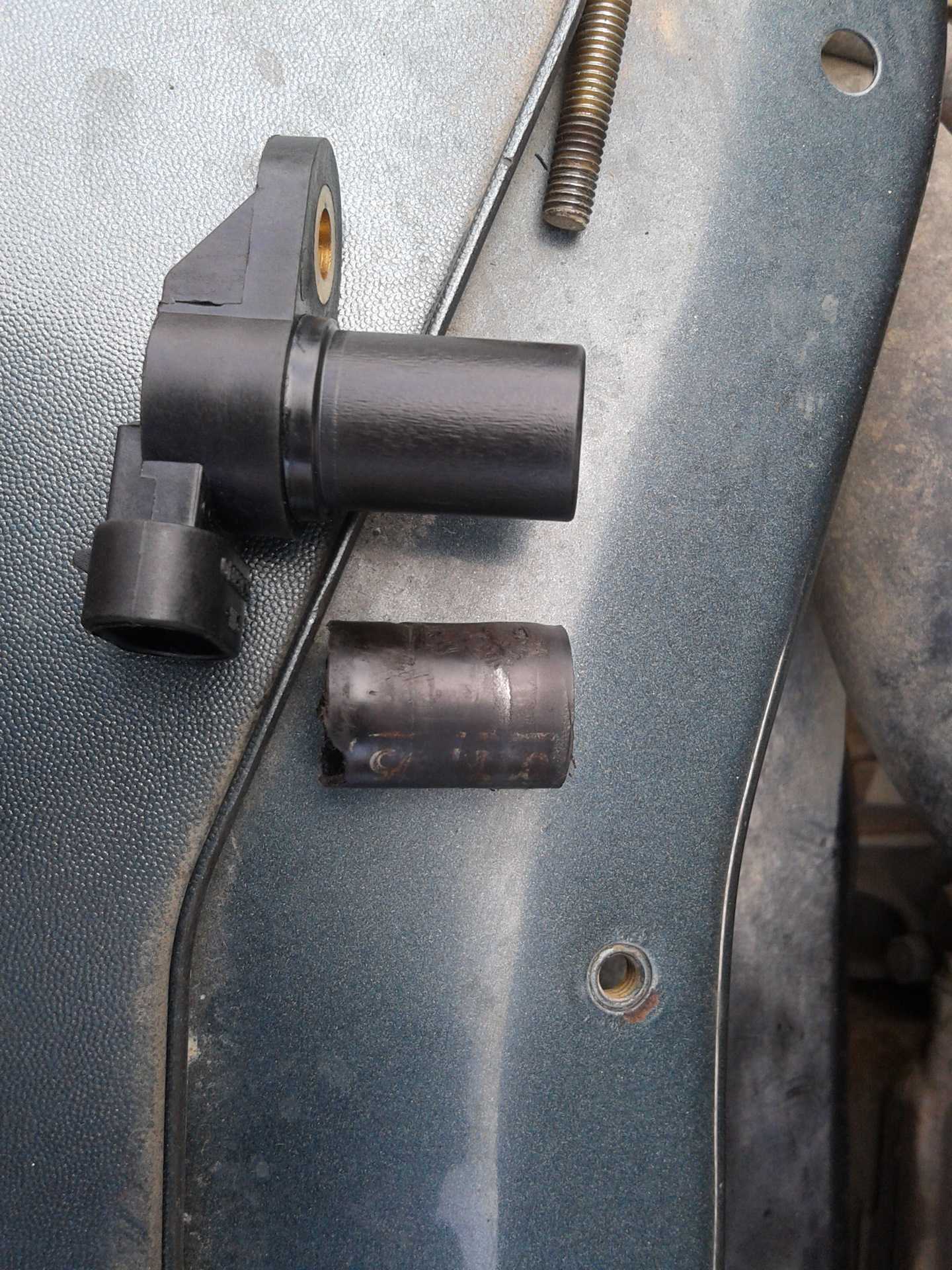

Датчик распредвала нива 21214: где находится, как заменить

ХАРАКТЕРИСТИКИ СТАНДАРТНОГО И ДОРАБОТАННОГО ДВИГАТЕЛЕЙ

Прежде всего освежим ощущения от стандарта. Мотор бойкий в диапазоне 3000–4000, снизу тоже едет, но не очень охотно, а на высших передачах способен тянуть с полутора тысяч, хотя при этом недовольно бубнит. Доведенный работает мягче. Но главное — тянет едва ли не с тысячи, придавая машине ощутимое ускорение! В диапазоне 1500–2500 даже на четвертой и пятой передачах Chevrolet Niva охотно набирает скорость. С этим двигателем она увереннее ползает по бездорожью и взбирается на крутые подъемы. Серийный мотор в таких неудобных режимах создает ощущение, будто привод газа сделан из резинки. Пока выберет слабину, приоткроет дроссель и мотор, наконец, закрутится — кажется, проходит вечность!

Оснастив машины измерительной аппаратурой, повторяем заезды. Результаты, полученные на третьей и четвертой передачах, четко показывают: разгон наверху одинаков у обоих двигателей. А эластичность доработанного мотора на высшей передаче улучшилась: при разгоне с 2500 об/мин — на 6%, а с 1800 — уже на целых 15%.

Интересно, что уменьшение гидравлического сопротивления впускного тракта обычно приводит к росту мощности двигателя и почти не изменяет крутящий момент. Здесь же вырос как раз момент. Очень похоже, что кроме (или вместо?) доработки впускного коллектора изменили и фазы газораспределения, поставив вместо штатного «горбатый», низовой распредвал, но фирма бережет свои секреты. Что же, приходится верить на слово. Так или иначе, ездить на машине с доработанным двигателем гораздо приятнее, и наши замеры это вполне подтверждают.

Дополнительные бонусы: в салоне стало немного тише, поскольку переход на высшие передачи происходит раньше. И, что особенно приятно, расход топлива в городе снизился почти на пол-литра.

Chevrolet Niva › Бортжурнал › Замена центрирующего кольца промежуточного вала.

Здравствуйте товарищи! Обойдемся без вступления, начну сразу с описания симптомов. При разгоне, особенно на 1-ой и 2-ой передачах, кода нажимаешь педаль газа в пол, в диапазоне оборотов двигателя 2000-3000 появлялась вибрация, с большой амплитудой и малой частотой. Такое мягкое но ощутимое биение. Не так давно я уже снимал промежуточный вал для ревизии и последующей замены уставшей эластичной муфты. Тогда заметил что маленькая резинка между пром.валом и вторичным валом КПП развалилась, но не предал этому значение. Позже проанализировав характер вибрации и посмотрев в каталоге как должен выглядеть этот узел, решил поменять центрирующее кольцо, тем более дел там на час. Итак, для ремонта потребуется: — центрирующее кольцо в сборе 1 шт. 21230-1701246 (190р.) — уплотнитель центрирующего кольца 1 шт. 21010-1701245 (35р.) — гайка М12х1,25 самоконтрящаяся 3 шт. 00001-0061051-21 — хомут или вязальная проволока или стальная стяжка.

Муфту стянули. Начинаем откручивать гайки М12 — 3 шт

тут нам и понадобится помощь, ставим пром.вал в положение когда одна из трех гаек окажется в самой нижней точке и просим напарника включить скорость (неважно где, КПП или РК), пром.вал блокируется — гайка откручивается, дальше просим напарника включить нейтраль и проворачиваем пром.вал к следующей гайке. Повторяем операцию необходимое количество раз

Открутить гайки надо таким образом, чтобы на пром.валу осталась эластичная муфта, на тот случай если старое центрирующее кольцо откажется сниматься, будет проще его поддеть. Кстати, болты из муфты удобно вытаскивать если немного сжать муфту при помощи рычага, я использовал черенок молотка.

Проверка состояния перед началом работ

Проверку необходимости замены вала на модели 2121, 21214 и любой другой отечественной «Нивы» быстрее и выгоднее провести самостоятельно – так же как и сам процесс монтажа и демонтажа. При этом даже, если распредвал не будет меняться, его всё равно придётся снять и отремонтировать (отшлифовать, отрихтовать, провести балансировку). Для сильно изношенной, треснутой или изогнутой детали требуется замена на новую.

Подготовка к замене

Перед снятием распредвала для его замены или проверки состояния подготавливают набор инструментов, состоящий из:

гаечных ключей;
динамометрического ключа;
зубила;
торцевых головок на 10, 13 и 17.

На первом этапе работ по снятию вала выполняются следующие действия:

1. Снятие отрицательной клеммы с автомобильного аккумулятора Нива 21213 (2121 и любой другой отечественной модификации этого авто);
2. Демонтаж крышки головки блока цилиндров;
3. Установка распредвала в положение, при котором метка на его звёздочке совпадает с соответствующим выступом на корпусе подшипников. А метка на шкиве – с выступающей частью привода вала.

4. Отгибание зубилом лепестков у стопорной шайбы крепящего звёздочку болта.

1. Откручивания болта звёздочки снимаемой детали (ключ «на 17») и его извлечения из отверстия; 2. Демонтажа натяжного устройства цепи привода ГРМ; 3. Снятия звёздочки распредвала (рекомендуется привязать к ней цепь – это обеспечит отсутствие перескакивания; 4. Равномерного откручивания (с помощью ключа «на 13») всех гаек, закрепляющих корпус подшипников вала, и его снятия со шпилек ГБЦ вместе с распредвалом.

5. Откручивания, с использованием торцевого ключа «на 10», креплений упорного фланца к корпусу подшипников;

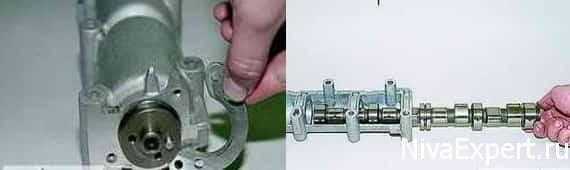

6. Извлечения фланца, а затем и распредвала.

При необходимости замены рычагов клапанов эти детали тоже снимаются сразу же после демонтажа вала. Для это следует:

Отвести лапки прижимной пружины в сторону;
Снять рычаг;
Извлечь пружину.

На этом же этапе выполняется и диагностика состояния. При наличии заметных повреждений (кулачки изношены на 0,5 мм и более, на поверхности видны царапины, борозды и забоины), говорящих о невозможности ремонта, переходят к процессу установки новой детали. Распредвал, который можно отремонтировать, приводят в работоспособное состояние. Если на вопрос о необходимости замены распредвала любой модели Нива (включая 2131 и более современные версии), получен положительный ответ, следует приобрести новую деталь. Как правило, их продают в комплекте с корпусами. Стоит отметить, что установка нового вала требует замены и его рокеров и гидрокомпенсаторов, что увеличивает стоимость ремонта примерно в полтора раза.

Установка

Перед установкой вала внутрь коробки подшипников выполняют смазку моторным маслом рабочих поверхностей шеек и кулачков. Теперь следует так установить распредвал, чтобы его штифт располагался точно напротив определенного ориентира – верхнего отверстия упорного фланца. Деталь фиксируют и затягивают крепёж, придерживаясь определённых правил: • гайки обязательно заворачивать, стараясь соблюдать усилие в 19 Нм; • закручивание проводится в определённой последовательности, которую можно увидеть на схеме:

Теперь отвязывают проволоку, крепившую цепь ГРМ к звёздочке (оставив метки для удобства монтажа), и устанавливают обе эти детали на валу. Открутив крепёжный болт, загибают лепестки стопорной шайбы. А в качестве заключительного этапа проводят:

https://x7.by/remont/145-zamena-raspredvala-niva-shevrole-svoimi-rukami.html https://nivaexpert.ru/dvigatel/remont-i-zamena-raspredvala-vaz-video/ https://nivachevrole.ru/dvigatel/zamena-raspredelitelnogo-vala/ https://autogrm.ru/chevrolet/grm-niva.html https://nivaexpert.ru/dvigatel/remont-i-zamena-raspredvala-vaz-video/

Моменты затяжки резьбовых соединений Нива Шевроле

Затяжка головки блока цилиндров. Сделай Сам!

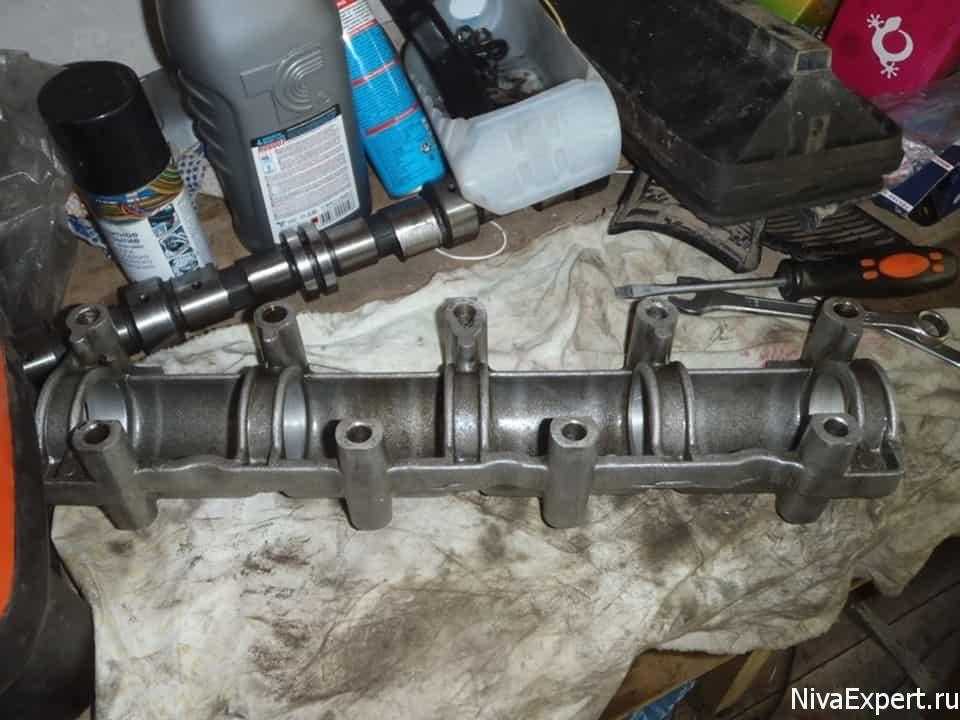

Снимите корпус подшипников вместе с распределительным валом со шпилек головки блока цилиндров, за ранее выставив метки храповичным ключом и сняв звезду распределительного вала, как описано. Болты гбц нива, установка Ничего придумывать не буду, просто полное следование заводскому руководству.

Пришлось разбирать самому и фоткать на телефон. Проследите, чтобы цепь не вышла из зацепления со звездочкой вала привода масляного насоса.

Ставим звёздочку обратно на распредвал отжимает гидронатяжитель, если он мешаетустанавливаем новую стопорную шайбу, прикручиваем болт, но пока не загибаем край стопорной шайбы.

А это в худшем случае биение в дрели развертки и хана каналам, плюс можно вскрыть масляный канал, тогда точно писец головке. В итоге решил не пилить. Если что, сделаю при случае… Промывка гидрокомпенсаторов на примере гидроопор нового образца с августа года в Шевроле Ниве Может эта инструкция поможет кому-нибудь провести подобную операцию на своей машине, ведь по сути здесь нет ничего сложного.

Оригинальные гидрокомпенсаторы нового образца имеют артикул производитель INA.

Детали и расходники:

Заказать можно в exist или autodoc. Помимо всего прочего понадобится новая прокладка клапанной крышки, проволока, несколько зубочисток или канцелярская скрепка, шприц мл, пластиковые стяжки, небольшое зубило, пассатижи, а из особого инструмента — динамометрический ключ хотя многие обходятся без него.

Chevrolet Niva — Снятие головки блока

Для промывки понадобится какой-нибудь очиститель. По моим наблюдениям будет очень хорош спецочиститель типа Profoam Чистит и растворяет все масляные отложения влёгкую!

Жаль сразу не начал его использовать, а мучался поначалу с бензином-калошей, который в этом плане сильно уступает. Тут нет ничего сложного — откручиваем болты, снимаем мешающиеся нам шланги также можно их отвести в сторону и к чему-нибудь подвязать, чтобы не мешались.

Далее желательно поддомкратить машину и провернуть колесо на 5-ой передаче до совмещения метки на звёздочке с меткой на корпусе распредвала. Вообще эту риску видно плоховато, поэтому для наглядности я леплю на неё маленький кусочек жевачки см.

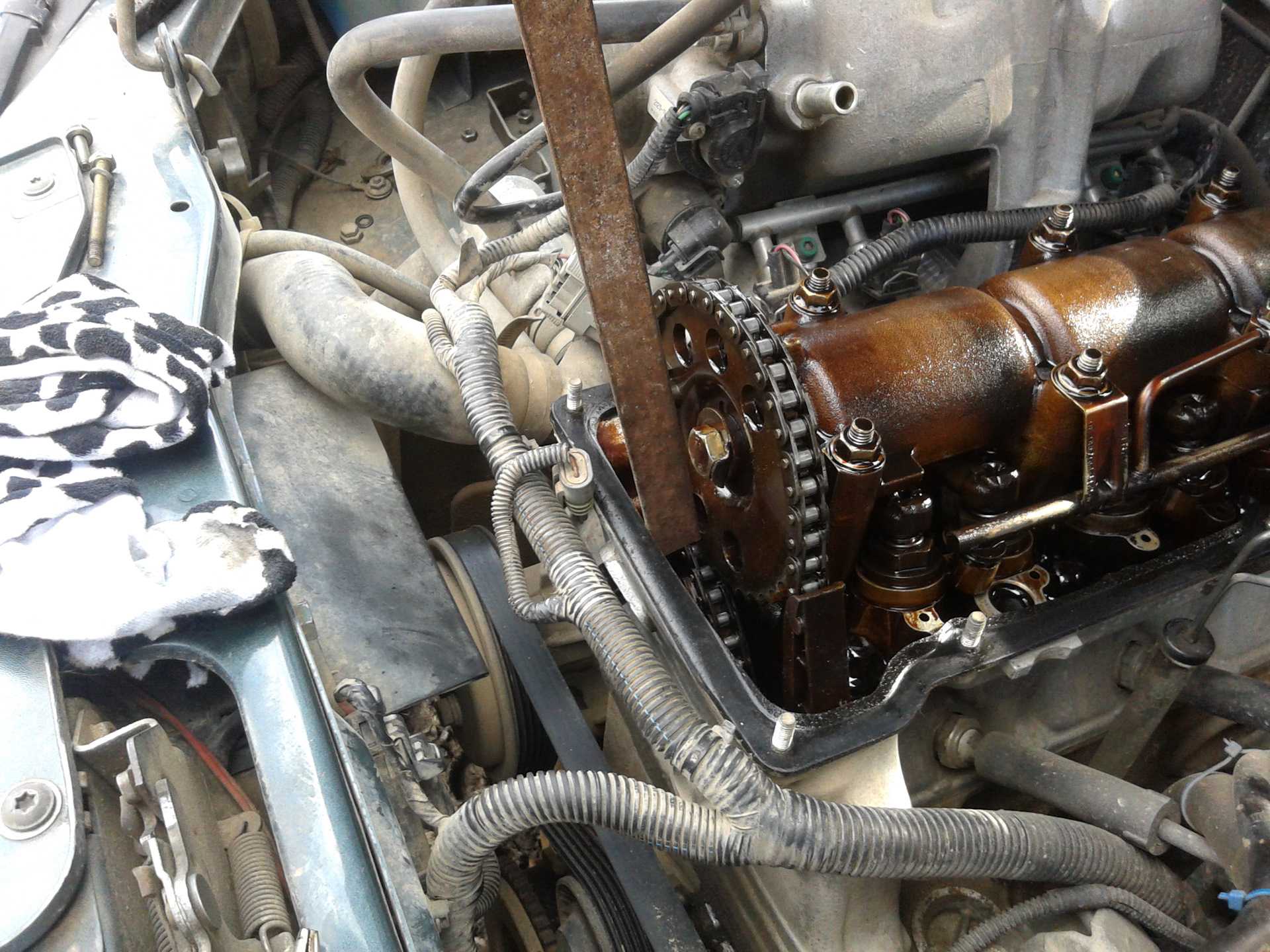

Теперь нам нужно снять распредвал. Но чтобы это сделать, сначала нужно снять звезду и разобраться с натяжителем цепи.

Далее через одно из отверстий шестерни распредвала продеваем пластиковую стяжку и крепим шестерню к цепи, чтобы зубья шестерни не перескочили и не сбили настройку фаз газораспределительного механизма.

После этого берём проволоку и привязываем пока только страхуем звездочку к верхнему замку капота чтобы звёздочка с цепью сильно не провисла и цепь не вышла из зацепления со звездочкой масляного насоса.

Теперь можно отогнуть краешек стопорной шайбы звёздочки аккуратно используем небольшое зубило и молоток и открутить болт. Итак, звёздочка снята и зафиксирована проволокой за замок капота см.

Теперь отворачиваем гайки крепления масляной рампы и снимаем её

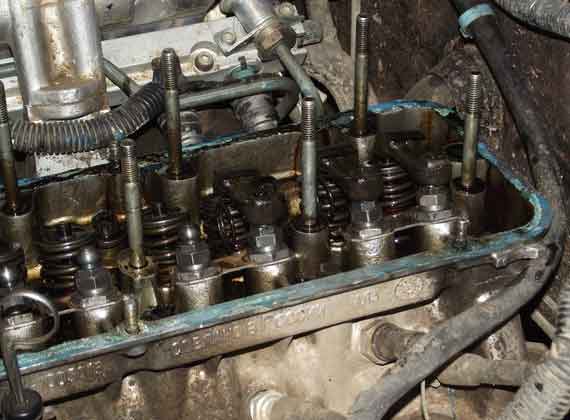

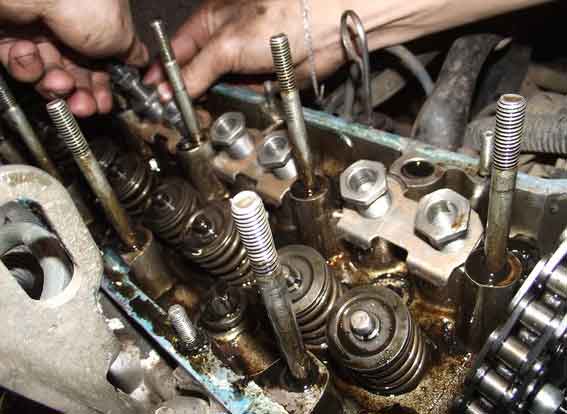

После этого отворачиваем остальные гайки крепления корпуса распредвала и снимаем сам распредвал, осторожно, не проварачивая его внутри корпуса и не сбивая рокера со своих мест чтобы потом не перепутать

Тут можно осмотреть РВ на предмет наличия возможных выработок и повреждений. Лучше всего подготовить восемь пронумерованных пакетиков и раскладывать всё по своим пакетам рокер и ГК первого клапана в первый пакет, второго — во второй и т.

По науке, когда говорят торсион, подразумевают деформацию от скручивания. Когда говорят Ленин, подразумевают партию. А в данном случае деформация от растяжения. В магазинах данные болты еще называют, болтами ГБЦ нива шевроле.

Еще встречал назвние торксы или ромашка. Эти болты в отличие от каленых, дают постоянную нагрузку. То есть очень примитивно можно говорить об эффекте гровершайбы, то есть о постоянном усилии на поджатие прокладки ГБЦ, в осевом направлении болта.

Признаки, что пробило прокладку гбц

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:Почему пробивает прокладку ГБЦ В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром

То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Замена гидрокомпенсаторов на болты, основные вопросы

Зачем? Фото заклинившего гидрика я привел выше, но для меня основной целью перехода с гидриков на болты является дальнейшая работа с двигателем. Повышать мощность двигателя работая с гидриками фактически невозможно. Можно сделать детский тюнинг, поставить средненький распредвал и все — тупик. Я угробил кучу времени на доработанные гбц и эксперименты с гидриками и смог с снять двигателей не более 40-50% того, что можно снять с двигателя на болтах.
Отключать или нет датчик детонации? По интернету ходит устойчивое мнение, в основном поддерживаемое диагностами от сохи, о том, что с переходом на болты нужно программно отключить ДД. Свое мнение на эту тему я уже высказывал много раз. Это просто отсутствие практики и мастерства. Отрегулировать зазоры можно так, что ошибки по ДД не будет, а вот его отключение — это верх глупости. Датчик детонации – это язык в нашем собственном организме, который дает команду мозгам, можно это есть или нет. Если вы залили плохой бензин, он по уровню детонации в цилиндрах, сообщает об этом мозгам и те откатывают зажигание. Залили хороший, снова пошло опережение зажигания и появилась тяга. Как работают данные двигатели с отключенными ДД, я видел, уж лучше просто вернуться на карбюратор.
Произведена замена гидрокомпенсаторов на болты. Какой поставить распредвал после удаления гидриков? Можно ли оставить старый? Распределительным валам будет посвящена отдельная статья, сейчас только вкратце. Распредвал 21214 оставлять нельзя. У кулачков под болты и под гидрики, совершенно разный профиль, и они НЕ ВЗАИМОЗАМЕНЯЕМЫ. Есть несколько вариантов. Простой и проверенный вариант – распредвал 21213. Самый бюджетный вариант. Двигатель на данном валу будет иметь характеристики лучшие чем на валу для гидриков 21214. Его регулировка осуществляется в два приема. Вал имеет стабильный холостой ход. И прощает промахи при установке меток. Но и ждать от него чуда тоже не приходится. Обычно после удаления гидриков, я предпочитаю поставить вал Эстонец. Но требования по его установке уже более жесткие.

Часть 3. Замена гидрокомпенсаторов на болты. Набор «смерть гидрикам»

голоса

Рейтинг статьи

Как обнаружить неисправность

Обнаружить ослабление натяжителя на Ниве Шевроле можно путем проверки оттягивания цепи от звездочки. Но такая проверка требует снятия защитного кожуха с автомобиля, что крайне нерационально в случаях неуверенности в исправной работе натяжителя. Поэтому рекомендовано проводить обязательную проверку цепи на ее растяжение через 60-100 тыс. км пробега

Но, если водитель замечает шелест в области капота, который напоминает звук работы дизельного мотора, то важно этому уделить внимание еще до поездки. Такое свидетельство шелестящего звука говорит о том, что цепь ослабилась и бьется о зубья звездочек. Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения

Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения

Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения.

Где расположено устройство в Ниве Шевроле и какой имеет вид?

Расположено устройство с пассажирской стороны под капотом автомобиля. Открыв капот необходимо найти охладительные патрубки в области передка головки блока цилиндров, под ними и располагается собственно гидронатяжитель. Фото устройства, которое устанавливается на Ниве Шевроле, расположено ниже.

Месторасположение детали в авто

Составляющие и принцип действия гидронатяжителя

Как видно на фото, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном. Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.

Как производится замена гидронатяжителя на Ниве Шевроле?

Если обнаружено растяжение цепи и принято решение замены только гидронатяжителя, то это неверное предположение. Необходимо произвести замену всех деталей: цепь, гидронатяжитель, сальники, прокладки. Замена проделывается в следующей последовательности, с использованием всего необходимого инструмента:

Гаечным накидным ключом откручивается штуцер трубки, имеющий головку на “10”. Трубка предназначена для подведения масла к гидронатяжителю.
Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе.
Две гайки крепления самого устройства также откручиваются с помощью ключа на “10”.
Устройство готово к извлечению из посадочного места. Руками захватываем выступающую часть и вытягиваем устройство. На нем находится прокладка, которую также необходимо достать, чтобы сделать замену на новую.
Отработанное устройство не подлежит ремонту и требует установки нового. Перед установкой необходимо промазать прокладку слоем герметика, чтобы не было вытеканий масла.

Замена старого устройства не требует приложения серьезных умственных и особенно физических усилий. Установка нового осуществляется в следующих этапах:

Вставляется устройство на новое посадочное место, предварительно проверив идентичность конструкции со старым натяжителем.
Завинчивается двумя крепежными гайками.
Вставляется трубка и закрепляется.

Неправильно произвести замену попросту невозможно. После установки проверяется работа мотора и натяжения новой цепи. Важным моментом является замена и цепи ГРМ, чтобы 100% обезопасить автомобиль и свое здоровье от непредвиденных поломок в дороге. Как производить замену цепи расскажет другая статья.

Теперь владельцы Нивы Шевроле могут без сомнений и без ошибок исправить сложившуюся проблему с ослаблением натяжения цепи. Помните, что если ваш автомобиль прошел более 100 тыс. км, а характерных звуков из-под капота не ощущается, то не пренебрегайте ситуацией, а разберите и проверьте ослабление цепи и работоспособность натяжителя. Удачных ремонтных работ!

Советуем почитать: Метки ГРМ на Ниве Шевроле

Установка нового распредвала

Процесс замены замет не более 15 минут, новичкам может потребоваться больше времени. Перед установкой, при помощи шприца со свежим маслом, пройдитесь по основным элементам механизма, будет также полезно промазать слоем герметика части, которые будут контактировать с головкой.

На новый распредвал надевается сальник и устанавливается на место в то положение, в котором был извлечен старый. После того, как распредвал был уложен на своё место, необходимо, как и при разборке, равномерно затягивать гайки, крест-накрест. Следующим важнейшим этапом сборки будет регулировка зазоров клапанов:

Для впускных клапанов от 0.2 мм,
Для выпускных от 0.3 мм.

После установки и регулировки пойдет на пользу замена прокладок на крышке. Замена сальника выполняется в зависимости от его износа. Отрегулируйте положение по установленным ранее отметкам. После завершения замены, не спешите заводить двигатель, ещё раз прокрутите в голове все свои действия, проверьте крепления основных элементов, натяжение цепи, правильно ли выставлено зажигание. Иногда случается так, что новичкам приходится повторно разбирать трамблёр и регулировать зажигание.

Распредвал НИВА

Установка низового распредвала от ОКБ двигатель в НИВУ

После долгих раздумий и штудирование интернета был заказан распредвал 21214-14+2 разрезная шестерня и доработанные тарелки клапанов.

К распредвалу вопросов не было и к шестерне тоже, а вот тарелки сделаны были плохо — пришлось доработать наждачкой. Так как стоят гидрики нового образца для установки перекрытия клапанов, купил два рег-х болта и дал токарю выточить переходники. У гидриков резьба посадки М24, а у рег-х болтов меньше. Выставил ВМТ, заменил гидрики на болты, выбрал зазоры и долго ловил перекрытие. Когда поймал, на внутренней части шестерни, сделал метку, чтобы совпадала с меткой постели. После поставил назад гидрики, выставил все по новым меткам, собрал, сбросил ЭБУ (стоит бош 17.9.7), завел и офигел, как ровно, без дрожи на холостых работает двигатель. С родным валом было хуже (возможно фазы убежали из-за растяжки цепи). Проехавшись, понял, что это то, что мне надо — потолок крутящего момента сместился вниз. Теперь уверенно тянет с 1800-1900 оборотов и до 5500 до 6000 крутится, но уже вяло. Родной вал отдавал свой «момент» с 2800 и крутился уверенно до 6500 (это было пару раз чтобы проверить, сколько он тянет).

Расположение меток ВМТ

Метки расположены на звездочке распределительного вала (лунка «а») и на корпусе подшипников распределительного вала (выступ «б»).

Метка риска на зубчатом венце шкива привода вспомогательных агрегатов должна расположиться напротив сердечника датчика положения коленчатого вала

Вращая коленчатый вал, совместите метки на звездочке распределительного вала и на корпусе его подшипников.

Если цепь установлена правильно, метка на шкиве коленчатого вала должна совпасть с длинной меткой на крышке цепи привода распределительного вала.

3. Если метки не совпадают, разогните лепестки стопорной шайбы болта крепления звездочки распределительного вала.

4. Включите первую передачу, чтобы зафиксировать коленчатый вал от проворачивания, отверните болт и.

5. . снимите его вместе со стопорной и упорной шайбами.

Стопорная и упорная шайбы никак не зафиксированы на болте и легко с него снимаются.

Будьте осторожны – не уроните их в поддон двигателя.

При наличии необходимых навыков гидронатяжитель можно не снимать.

Достаточно отжать плунжер гидронатяжителя большой отверткой или монтажной лопаткой.

7. Снимите звездочку вместе с цепью, снимите цепь со звездочки и затем снова установите ее на звездочку, изменив положение цепи на зубьях звездочки в нужную сторону.

Рекомендуется за один раз перемещать цепь на один зуб.

8. Наденьте звездочку вместе с цепью на фланец распределительного вала, натянув ведущую ветвь цепи.

Так как при изменении положения цепи на звездочке отверстие в звездочке перестает совпадать с установочным штифтом во фланце, проверните немного коленчатый вал в нужную сторону до момента совпадения отверстия и штифта.

9. Установите болт крепления звездочки вместе с упорной и стопорной шайбами и заверните его до упора, не затягивая окончательно.

10. Провернув коленчатый вал на два оборота, повторите проверку положения меток, как это делали раньше.

11. Если метки совпадают, затяните болт и загните на грань его головки лепесток стопорной шайбы.

В случае несовпадения меток повторите установку фаз газораспределения.

12. Установите все снятые ранее детали в обратной последовательности. Во избежание течи масла замените прокладку крышки головки блока цилиндров.

Как функционирует Головка Блока Цилиндров на Шевроле Ниве

Когда запускается двигатель, штанга начинает двигаться за счет распредвала
Происходит соприкосновение штанги с гидрокомпенсатором, а потоми с коромыслом
После чего коромысло начинает воздействовать на открывшийся клапан
Когда данный клапан отрывается начинает подаваться смеси воздушно топливные в саму камеру сгорания, где происходит воспламенение.
Свечи подают искру за счет чего происходит сгорание
Благодаря выпускному клапану происходит отвод образующих газов, в выпускной коллектор. После чего весь цикл повторяется зонного.
На автомобилях Нива Шевроле система ГБЦ, имеет четыре поршня и четыре камеры сгорания.

Так же у данной конструкции бывает так что появляются проблемы, требующие немедленного устранения. Ниже представлена таблица с наиболее распространёнными проблемами и как их можно устранить.

Замена (снятие и установка) распредвала Нива Шевроле — Niva Chevrolet (ВАЗ , Шеви)

Часть 2. Клапан + поршень = ремонт Нива шевроле NIVA Chevrolet 4+4

Если метки совпадают, затяните болт и загните на грань его головки лепесток стопорной шайбы.

Цепь следует натягивать от звезде к звезде, при этом соблюдая положение шкивов по меткам. В таком случае нет необходимости продолжения регулирования и установка фаз механизма ГР. Устанавливается звездочка на фланец распредвала вместе с цепью.

Деталь подлежит замене при наличии выемок на ведущей части зубьев. Плотно закручиваются крепления звездочек коленчатого и распределительного вала.

Затем клапанная крышка очищается от грязи во избежание случайного попадания частиц вовнутрь. Отсоединяется дроссельный узел находится с торца.

Ключ-головкой выкручиваются 8 шпилек, удерживающих клапанную крышку. Старую прокладку рекомендуется заменить на новую. Также для этого придется приобрести герметик. Изменяется расположение цепи на зубьях. Оптимальным вариантом считается перемещение с шагом в один зуб. Устанавливается звездочка на фланец распредвала вместе с цепью. Когда изменяется расположение цепи на звездочке, то отверстия в ней, соответственно, не будут совпадать с установочным штифтом.

Для этого проворачивается коленчатый вал в требуемую сторону, пока не будет совпадения отверстия и выемки штифта.

Далее устанавливается крепежный болт со стопорной шайбой и наживляется. Пока затягивать до упора болт не нужно. Проворачивается коленчатый вал с помощью специального ключа. Делается два оборота и производится проверка расположения меток, как в первый раз.

Если метки не совпадают, разогните лепестки стопорной шайбы болта крепления звездочки распределительного вала. Включите первую передачу, чтобы зафиксировать коленчатый вал от проворачивания, отверните болт и Стопорная и упорная шайбы никак не зафиксированы на болте и легко с него снимаются.

Будьте осторожны — не уроните их в поддон двигателя.

Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях или натяге, при плановом ТО, спустя тыс.

Если натянуть ее на себя расстояние см , она извлечется вместе с цепью. Деталь подлежит замене при наличии выемок на ведущей части зубьев.

Метки ГРМ ВАЗ(LADA) 21214 НИВА

На исправном механизме цепочка сдвигается на зубцах. Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются. Неверная регулировка может привести и к обрыву цепи ГРМ.

Она, в свою очередь, может пробить радиатор, сломать вентилятор и другие части двигателя. Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Не забудьте затянуть на ручной тормоз и включить четвертую или пятую передачу. Первоначальное мероприятие для снятия целевого узла – освобождение патрубка воздушного фильтра от 4 болтов и защелки.

Далее убираются наконечники свечей, после чего сами элементы вынимаются. Также демонтажу подвергается вакуумный шланг и патрубок отвода картерных газов. Для удобства они отводятся в сторону.

Затем клапанная крышка очищается от грязи во избежание случайного попадания частиц вовнутрь. Отсоединяется дроссельный узел (находится с торца). Ключ-головкой выкручиваются 8 шпилек, удерживающих клапанную крышку.

Автомобиль следует поддомкратить спереди таким образом, чтобы было удобно крутить колесо. После чего совмещается метка с тыльной стороны шестерни с риской постели распредвала.

Машина опускается на землю, цепь прихватывается к шестерне удобным способом (с помощью проволоки или стяжки).

За верхнее отверстие шестерни цепляется шнур, соединяемый с замком капота. Аккуратными движениями откручивается стопорная шайба до тех пор, пока ее нельзя будет крутить руками, придерживая шайбы. Далее шестерня страгивается с посадочного места и фиксируется за шнур.
