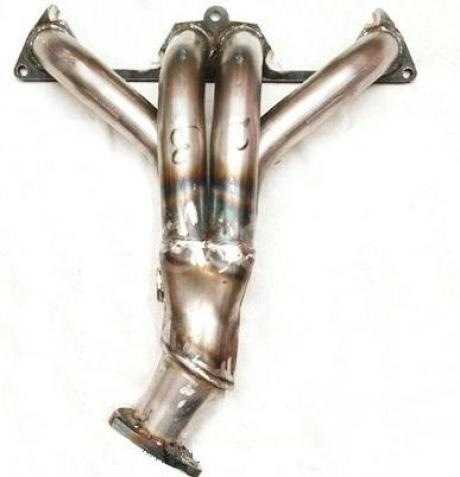

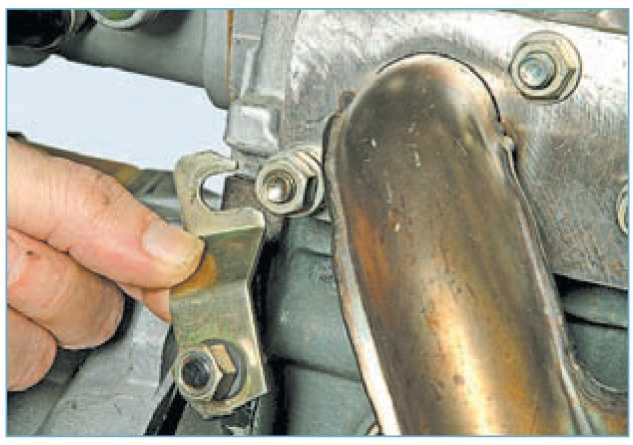

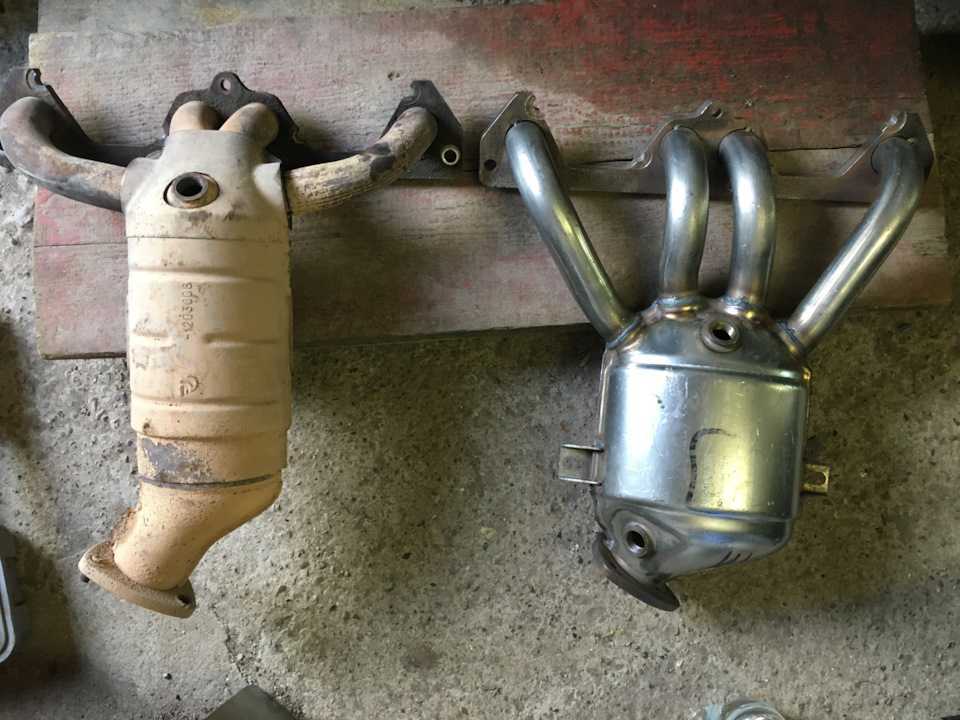

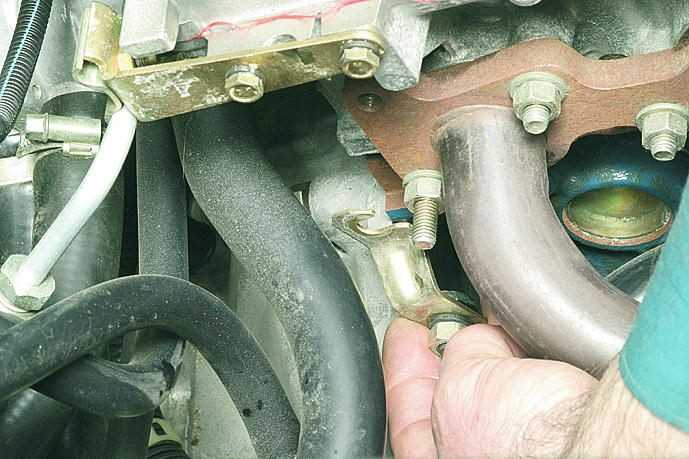

Снятие катколлектора

Инструкция по замене глушителя и не только

Замену глушителя на «Приоре» легко произвести, загнав автомобиль на эстакаду, или разместив его над смотровой ямой

Некоторые автолюбители просто поднимают одну сторону автомобиля домкратами, но в таком случае очень важно использовать страховочные упоры

Прежде чем приступать к замене глушителя, стоит разобраться ещё с несколькими деталями выхлопной системы. Необходимость в замене проставочных колец, резиновых подвесок или гофры может появиться уже в процессе осмотра или даже демонтажа глушителя.

Меняем уплотнительное кольцо

Уплотнительное кольцо изготавливается из термостойкого армированного материала и служит для понижения температуры выхлопных газов. В процессе эксплуатации оно выгорает.

Уплотнительное кольцо глушителя не только делает соединение герметичным, но и снижает температуру отработанных газов

Удобнее всего поменять кольцо в процессе установки нового глушителя. Для замены необходимо открутить болты, соединяющие глушитель и резонатор. Разомкнув части глушителя, вы увидите уплотнительное кольцо и сможете заменить его.

Устанавливаем новые резиновые подвески

Резиновые подвески, на которых крепятся глушитель и резонатор, лучше поменять при первых признаках износа. Это может спасти от более серьёзных проблем с выхлопной системой. Чтобы снять крепление, сначала надо отсоединить от него глушитель, а затем снять саму подвеску с крючка. Перед установкой новой подвески крючок лучше промыть от грязи, чтобы новая резинка держалась надёжно.

Подвески глушителя на «Приору» продаются в большинстве магазинов запчастей

Меняем гофру глушителя

Гофра глушителя служит для понижения вибрации выхлопной системы. Этот узел обычно изготавливают из нержавеющей стали. Служит она довольно долго, но со временем всё же требует замены. Если вы обладаете навыками аргонной сварки, то сможете поменять гофру глушителя на «Приоре» самостоятельно.

Приваривать гофру следует аккуратно, чтобы не повредить глушитель

В первую очередь, нужно замерить старую гофру и подобрать новую подходящего размера. Затем следует аккуратно вырезать старую гофру, а на её место вставить и приварить новую.

Инструкция по замене глушителя и резонатора на «Ладе-Приоре»

Для замены глушителя на «Приоре» вам понадобятся следующие инструменты:

• гаечные ключи на 7 и 13;
• отвёртка с плоским жалом;
• зубило;
• молоток.

Следуя приведённой ниже инструкции, вы сможете самостоятельно демонтировать старый глушитель и установить новый. При необходимости можно поменять и резонатор.

1. Открутите болты хомута, соединяющего трубы глушителя и резонатора.
2. Разомкните трубы и извлеките уплотнительное кольцо.
3. Если нужно поменять резонатор, открутите болты крепления трубы резонатора и выньте армированную проставку.
4. Снимите глушитель и, при необходимости, резонатор с резиновых подвесок.
5. Расположите основной и дополнительный глушители под автомобилем, в том положении, в котором они будут установлены.
6. Закрепите резонатор на резинках.
7. Вставьте новую проставку и прикрутите резонатор к приёмной трубе катализатора. Не затягивайте гайки слишком сильно, заверните их до упора.
8. Подвесьте глушитель на резинках.
9. Вставьте уплотнительное кольцо и соедините глушитель с трубой резонатора.
10. Проверьте все соединения и подвесы.

Все проставочные кольца при установке глушителя стоит заменить новыми.

О фильтрах и маслах

Масло сразу рекомендую лить не ниже, чем Motul 5W40, который обеспечит все трущиеся поверхности двигателя масляной пленкой. Фильтр масляный и воздушный фирмы Bosch.

Какова примерная стоимость вышеперечисленных запчастей?

• Низ мотора обойдется в 24000 рублей.
• ГБЦ 16500р.
• Навесное 20000р.
• Масла и фильтра 5000 р.

Итого, без учета работ, запчасти выходят в 65500 рублей, или 1100$. Такой ремонт для отечественного автомобиля является слишком высокой, так как агрегат 21126 в сборе будет стоить 75000 рублей, но в нашем случае вы будете иметь мотор с большей степенью сжатия, с более высокой компрессией, хорошим подхватом снизу, уменьшенным расходом топлива, мощностью, примерно, 120 л.с и ресурсом 350 000 км минимум. При обрыве ремня клапана больше не встретятся с клапанами, достаточно будет выставить метки и установить новый ремень. Так как будет стоять длинный впускной коллектор и выпускной коллектор без катализатора, то двигатель будет “дышать” свободнее, а значить расход топлива уменьшится, а мощность увеличивается.

Немаловажный фактор — правильная обкатка и своевременное обслуживание, которые будут способствовать стабильной работе двигателя весь срок эксплуатации. Настоятельно рекомендую проводить следующие мероприятия:

• каждые 7-8 тыс. км. менять масло и все фильтра;
• с каждой заменой масла снимать маслоприемник и чистить его;
• чистить дроссельную заслонку раз в 20 000 км;
• в систему охлаждения лить антифриз G11 и менять раз в 3 года;
• лить бензин с октановым числом А-95;
• менять ремень ГРМ раз в 50 000 км.

Если вы хотите увеличить мощность двигателя посредством установки широкофазных распредвалов, прямоточной выхлопной системы, дроссельной заслонки, диаметром 52-56 мм, расточки каналов ГБЦ, и на выходе получить 150 л.с., то ресурс мотора снизится до заводской отметки 200 000 км. Для стабильной работы мотора не стоит ставить “валы” с сильно широкой фазой, иначе двигатель будет работать неустойчиво и “выплевывать” бензин в выхлопную трубу.

Сборка двигателя

Протираем чистой ветошью шейки коленвала, зеркало цилиндров и посадочные места шатунных вкладышей, их кстати можно и обезжирить. Вкладываем новые вкладыши в шатун и крышку, так что бы усики вкладышей вошли в пазы.

Смазываем чистым маслом вкладыши, шейки коленвала и цилиндры. Разворачиваем поршневые кольца замками так как показано на рисунке, угол между ними должен составлять 120 градусов.

Одеваем на поршень оправку для сжатия колец, предварительно смазав ее внутри чистым маслом. Не забывая про направление, стрелка на поршне должна быть направлена к передней части двигателя, ставим его в свой цилиндр.

Коленвал проворачиваем таким образом, чтобы шатунная шейка была в самом низу. Аккуратно постукивая деревянной ручкой молотка проталкиваем поршень в цилиндр. Снимаем оправку и толкаем поршень вниз до момента, когда шатун сядет на коленвал. Снизу ставим крышку шатунного подшипника, помним про метки. Затягиваем болты крепления крышки шатуна моментом 5 кгс*м. Тоже повторяем со всеми остальными цилиндрами.

Ставим на место все что сняли снизу. Сверху продуваем и очищаем отверстия под болты крепления ГБЦ. Ставим новую прокладку ГБЦ и саму головку. Смазываем болты тонким слоем масла, главное без фанатизма. Болты затягиваем в несколько проходов в порядке обратном откручиванию, смотри фото в начале статьи. Последовательность затяжки следующая:

1. сначала все затягиваем моментом 2 кгс*м
2. затем все затягиваем моментом 7 – 8 кгс*м
3. доворачиваем на 90 градусов
4. еще раз доворачиваем на 90 градусов

Ставим гидрокомпенсаторы, распредвалы и крышку подшипников распредвала. Все трущиеся поверхности смазываем чистым маслом. Перед установкой крышки подшипников распредвала смазываем тонким слоем герметика периметр и ободки вокруг свечных колодцев. Затягиваем болты крышки подшипников, в порядке обратном раскрутки, моментом 2 кгс*м, смотри фото в начале. Ну и дальше устанавливаем все детали в порядке обратном снятию. Заливаем все жидкости и заводим, завестись может не сразу, это нормально. При первом запуске дымить будет хорошо, пока не обгорит масло на цилиндрах, смотрим что бы погасла лампа давления масла. Даем поработать минуту и глушим, смотрим вдруг где что потекло

Заводим еще несколько раз постоянно увеличивая интервал работы, доводим до рабочий температуры, постоянно проверяя масло и антифриз, так же обращаем внимание на то что бы не появились посторонние шумы. Даем отдохнуть часок и снова на холостой ход где-то на часик, постоянно контролируем температуру

Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше 3000 ну и не тягать на буксире.

источник

Ремонт и замена коллектора на ваз (lada) 2110/2111/2112

Топливная система инжекторного двигателя имеет довольно разветвлённую архитектуру и неисправности могут быть выявлены только после точной диагностики каждого из элементов системы. К примеру, падение мощности двигателя может быть следствием как неисправности форсунок, так и недостаточной производительности бензонасоса или забитого топливного фильтра.

Кроме того, рывки и провалы, неустойчивые холостые и затруднённый пуск, повышенный расход, могут возникнуть при элементарном засорении инжектора.

Проверить сами форсунки можно прямо на двигателе, не снимая их. Для этого достаточно запустить мотор, и поочерёдно снимать провода с коннектора. Если стабильность работы двигателя при этом изменится, двигатель начнёт троить, то форсунка в порядке. Если же при снятии проводов с коннектора стабильность работы мотора не меняется, форсунка нуждается в чистке или замене.

Как заменить вакуумный усилитель тормозов на ВАЗ 2110-ВАЗ 2112?

Снятие: 1) Сперва, выкрутите все винты которые шумоизоляционный материал крепят (Большинство гаек указаны красными стрелками), потом отстегните ремень крепления расширительного бачка системы охлаждения (Бачок указан синей стрелкой) и чуть приподняв его вверх, выньте из того места где он располагается (К нему шланги подсоединены, не в коем случае их не отсоединяйте, а иначе жидкость польётся, которая запачкает Ваш автомобиль, можно конечно ёмкость какую ни будь поставить и слить из расширительного бачка всю жидкость, но зачем это делать, если можно и без этого обойтись и работа пройдёт гораздо быстрее), потом положите аккуратно бачок куда ни будь и зафиксируйте его и выньте после этого левую (По ходу движения автомобиля смотрите) часть шумоизоляционного материала и отложите её в сторонку.

Примечание! То же самое и с правой частью сделать нужно будет, чтобы её снять, бачок омывателя заднего стекла сперва отвести в сторонку нужно (На автомобилях ВАЗ 2110, данного бачка нет, он только на ВАЗ 2111 и ВАЗ 2112 присутствует), для этого отсоедините два проводка которые к нему подходят (см. фото 3), отстегните ремень который его держит (см. фото 4) и аккуратно снимите его (Если в бачке много жидкости, то можно его не снимать, а просто на крыло аккуратно поставьте, если же её нет или Вы её всю выкачали, то отсоедините все оставшиеся от бачка трубки и после этого, снимите полностью его с автомобиля) и в завершение снятия правой части шумоизоляционного материала, торцевым ключом «на 10 мм», открутите две гайки (см. фото 1) и тонкой плоской отвёрткой, подденьте держатель шланга вакуумного усилителя тормозов (см. фото 2) и его тоже отсоедините и всё по сути, можете вынимать шумоизоляционный материал, чтобы он не мешал снятию вакуумного усилителя тормозов с автомобиля!

2) Теперь когда шумоизоляционный материал убран, отсоедините колодку проводов от крышки тормозного бачка (Указана красной стрелкой), после чего отсоедините шланг от обратного клапана вакуумного усилителя тормозов (Шланг указан зелёной стрелкой) и открутите две гайки (Указаны синими стрелками) крепления Главного Тормозного Цилиндра к усилителю тормозов, затем ГТЦ аккуратно отведите в сторонку, но только аккуратней, тормозные трубки следите за тем чтобы не лопнули, а то их менять придётся.

3) После проделанной операции переберитесь в салон и там выкрутите четыре гайки которые кронштейн вакуумного усилителя к кузову крепят (Указаны красными стрелками), ну и колодки проводов ещё отсоедините (Указаны синими стрелками) от включателя стоп сигнала (Указан зелёной стрелкой), когда всё будет сделано, можете перебираться повторно в подкапотное пространство автомобиля и уже находясь там, вытаскивать вакуумный усилитель в сборе с кронштейном.

4) Положив вакуумник на землю или закрепив его в тисках, первым делом вытащите плоскогубцами маленькими металлический стопор (Указан красной стрелкой), затем выбейте аккуратно шток (см. маленькое фото, он металлический и выбивается очень легко), надавив на него сверху или наоборот снизу.

5) И под завершение, выкручивайте обе гайки которые вакуумник крепят к кронштейну и вынимайте его, на этом операция по снятию усилителя тормозов закончена.

Установка: Устанавливается новый усилитель тормозов в обратном порядке снятию, во время установки не ошибитесь и делайте всё точно так же как и было ранее, когда он будет установлен, не одевайте шумоизоляционный материал, а попробуйте как он работает (Как проверить усилитель тормозов, мы уже писали выше), если всё нормально, завершите установку всех деталей так как они стояли ранее.

Дополнительный видео-ролик: Наглядно посмотреть процесс замены усилителя тормозов, Вы можете в ролике чуть ниже:

Снятие и установка впускного коллектора

ОБЩИЕ СВЕДЕНИЯ

Понтиак транс спортРазъемы жгута проводов системы впрыска топлива

Разъем жгута проводов указан стрелкой.

Места нанесения герметика на сопрягаемые поверхности

Места нанесения герметика указаны стрелками.

Снятие с коллектора топливной магистрали и вентилей впрыска

Вентиль впрыска указан стрелкой.

ДВИГАТЕЛИ ОНС

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.

2. Слить охлаждающую жидкость. 3. Отсоединить от коллектора вакуумные трубки. Количество трубок зависит от модели и оборудования.

4. Снять разъемы жгутов топливных форсунок на ближайшем к перегородке конце трубопровода.

5. Отсоединить под коллектором провод датчика контрольной лампочки давления масла.

6. Ослабить хомуты и снять с коллектора магистраль, измеритель потока воздуха и трубопровод.

7. Снять крышку распределителя и отсоединить высоковольтные провода.

8. Отвинтить две гайки и снять опору, идущую от коллектора к правой стороне головки цилиндров.

9. Отвинтить четыре болта и снять опору, которая соединяет основание коллектора с левой стороной блока.

10. Отвинтить скобу троса акселератора и сдвинуть ее в сторону.

11. Отсоединить трубку подачи топлива от топливного кронштейна и возвратную трубку от регулятора давления топлива.

12. Отсоединить от коллектора шланг системы охлаждения.

13. Отвинтить шесть гаек и болтов крепления коллектора (указан стрелками) и снять его. К одной из шпилек дополнительной гайкой может быть подсоединен провод заземления.

14

Осторожно снять с головки блока цилиндров коллектор вместе с присоединительными деталями. Если распределитель мешает снятию, отвинтить переднюю шпильку коллектора или снять распределитель

15

Снять с головки блока цилиндров прокладку.

16. Установка производится в последовательности, обратной снятию. На сопрягаемые поверхности нанести слой герметика.

ДВИГАТЕЛИ DОНС

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.

2. Слить охлаждающую жидкость.

3. Отсоединить шланги охлаждения от корпуса термостата и впускного коллектора.

4. Отсоединить воздухозаборный патрубок от передней части впускного коллектора.

5. Отсоединить от впускного коллектора шланги вентиляции картера и вакуумные шланги.

6. Отсоединить трос акселератора.

7. Снять со свечей зажигания высоковольтные провода и сдвинуть их в сторону.

8. Отсоединить провода от выключателя вентилятора радиатора, датчика температуры охлаждающей жидкости двигателя и датчика измерения температуры.

9. Снять разъем датчика положения дроссельной заслонки.

10. Снять топливные форсунки.

11. Отвинтить 10 болтов и 2 гайки крепления коллектора к головке блока цилиндров и аккуратно снять впускной коллектор. Снять прокладку.

12. Извлечь 2 пластиковые свечные прокладки из гнезда в головке цилиндров.

13. Установка производится в последовательности, обратной снятию. Залить жидкость в систему охлаждения и проверить обороты холостого хода и содержание СО.

ДВИГАТЕЛИ V6Выпускное соединение системы охлаждения на впускном трубопроводе двигателя V6

Порядок затягивания болтов крепления впускного коллектора двигатели V6

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.

2. Слить охлаждающую жидкость.

3. Снять крышку рычага дросселя.

4. Ослабить хомуты и сдвинуть в сторону магистраль измеритель потока воздуха-коллектор.

5. Снять шланг вентиляции картера.

6. Снять верхний шланг радиатора и шланг отопителя от выходного отверстия на передней части трубопровода.

7. Отсоединить разъемы от клапана оборотов холостого хода, датчика измерения температуры, датчика измерения температуры охлаждающей жидкости и датчика положения дроссельной заслонки. Отсоединить жгут проводов топливных форсунок.

8. Отсоединить от рычага трос акселератора. На моделях с автоматической трансмиссией также отсоединить трос kick-down или разъем.

9. Отсоединить трубки подачи и возврата топлива.

10. Снять высоковольтные провода и распределитель зажигания.

11. Отвинтить восемь болтов и снять камеру избыточного давления.

12. Отвинтить семь болтов и снять крышки головки блока цилиндров.

13. Отсоединить от впускного коллектора обводной шланг водяного насоса.

14. Отвинтить восемь болтов и снять впускной коллектор.

15. Снять впускной коллектор вместе с регулятором давления, топливным кронштейном и кожухом корпуса дросселя.

16. Установка производится в последовательности, обратной снятию. На сопрягаемые поверхности нанести слой герметика.

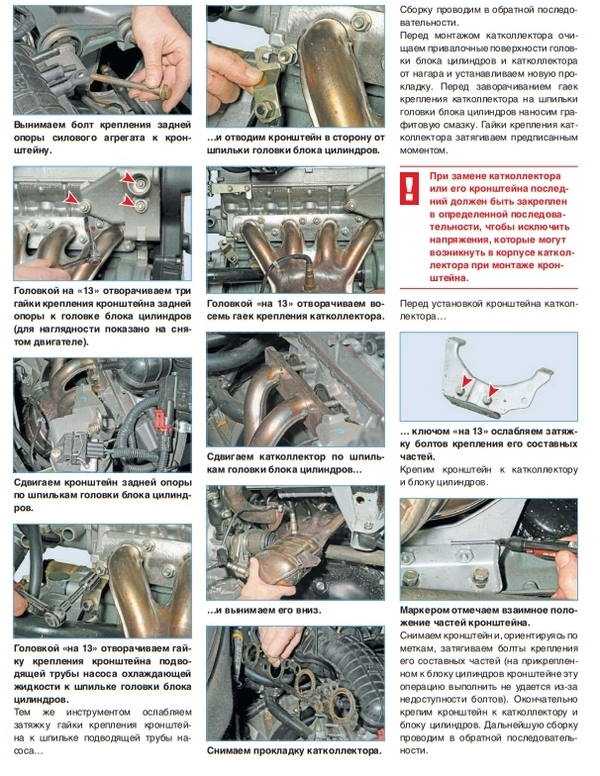

Снятие, установка катколлектора и замена его прокладки Ford focus 2 и 3

В системе Ford focus установлены два нейтрализатора отработавших газов, объединенные с выпускным коллектором (катколлектор). Возможной причиной выхода из строя катколлектора может быть применение этилированного бензина и нерекомендованных типов моторных масел с повышенным содержанием серы и фосфора.Между фланцами головки блока цилиндров и катколлектора установлена уплотнительная прокладка из прессованного термостойкого материала, армированного сталью.

Вам потребуются: ключи «на 13», «на 22», торцовые головки «на 10», «на 15», отвертка с плоским лезвием.

1. Снимите брызговики и защиту картера двигателя (см. «Снятие и установка брызговика двигателя Ford focus»).2. Снимите поперечину (см. «Снятие и установка поперечины передней подвески Ford focus»).

Примечания

Снимать поперечину необходимо потому, что она затрудняет доступ к элементам крепления катколлектора и не позволяет снять катколлектор с автомобиля. В процессе снятия поперечины от кронштейнов катколлектора отсоединяют две резиновые подушки подвески узлов системы выпуска отработавших газов.

3. Снимите привод правого переднего колеса (см. «Снятие и установка приводов передних колес»).

ПримечаниеСнимать привод правого переднего колеса необходимо потому, что он затрудняет доступ к элементам крепления катколлектора.

4. Разъедините колодки жгутов проводов четырех датчиков концентрации кислорода, ввернутых в катколлектор…

ПримечаниеПоказаны колодки двух датчиков с правой стороны катколлектора. Колодки датчиков с левой стороны расположены симметрично относительно продольной оси автомобиля.

5. …и извлеките жгуты датчиков из держателей на термоэкране катколлектора.

6. Выверните два болта крепления защитного щитка к катколлектору…

7. …и к блоку цилиндров двигателя…

8. …и снимите щиток.

9. Выверните два болта крепления дополнительного термоэкрана к катколлектору в его задней части…

ПримечаниеВторой болт крепления термоэкрана на фото не виден, он расположен симметрично относительно продольной оси автомобиля.

10. …два болта в его передней части…

Примечание

Второй болт крепления термоэкрана на фото не виден, он расположен симметрично относительно продольной оси автомобиля.

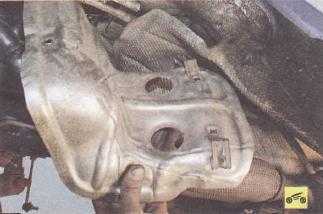

11. …и снимите термоэкран, пропустив в его отверстия жгуты проводов датчиков концентрации кислорода.

12. Отверните две гайки крепления фланца дополнительного глушителя к катколлектору.

Полезный советПеред отворачиванием гаек крепления фланца дополнительного глушителя к катколлектору очистите металлической щеткой выступающие резьбовые концы шпилек от грязи и ржавчины и обработайте их легкопроникающей смазкой, например WD-40.

13. Отсоедините от кронштейнов основного глушителя подушки его подвески (см. «Замена подушек подвески системы выпуска отработавших газов»), разъедините фланцы дополнительного глушителя и катколлектора…

14. …и снимите установленную между фланцами прокладку.

Полезный совет

Уплотнительную прокладку между фланцами катколлектора и дополнительного глушителя при каждой разборке соединения заменяйте новой.

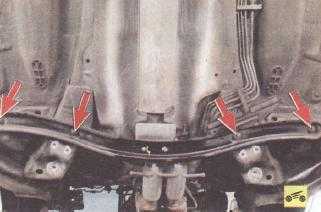

15. Выверните четыре болта крепления растяжки к основанию кузова…

16. …и снимите растяжку.

17. Отверните по две гайки крепления катколлектора к головке блока цилиндров справа…

18. …и слева, выверните один болт по центру (на фото не виден)…

19. …затем снимите катколлектор…

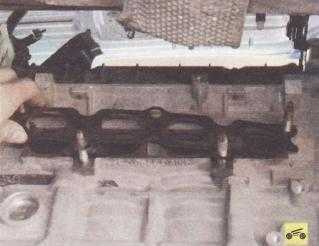

20. …и установленную на шпильках головки блока прокладку.

Полезный совет

Прокладку катколлектора при каждой разборке соединения заменяйте новой.

21. Если заменяете катколлектор, а у нового катколлектора нет датчиков коцентрации кислорода, выверните датчики из снятого катколлектора и установите их на новый узел.

Примечание

Обратите внимание на то, что жгуты проводов датчиков концентрации кислорода разной длины. Помимо этого различается цвет колодок и изоляции жгутов

Устанавливайте датчики в те же места нового катколлектора, в которых они были на старом.

22. Установите катколлектор и все снятые детали в порядке, обратном снятию. Гайки и болт крепления катколлектора затяните в последовательности, показанной на фото, моментом, приведенным в приложении.

Конструктивные особенности двигателя на ВАЗ-2114

Перед тем, как непосредственно перейти к процессу, необходимо знать некоторые конструктивные элементы двигателя ВАЗ-2114.

Прокладка клапанной крышки расположена непосредственно под самой крышкой и это хорошо видно на схеме ниже.

Итак, для начала разберем, с чего состоит двигатель:

Теперь, когда известны все элементы, можно приступить непосредственно к процессу замены.

Процесс замены клапанной крышки

Итак, для того чтобы заменить прокладку клапанной крышки на автомобиле, потребуется определенный инструментарий. Что же конкретно необходимо? Рассмотрим, этот вопрос: трещотка с удлинителем, головка на 10, отвертка с крестообразной насадкой.

Теперь, когда все готово, покупаем новую прокладку из списка, рекомендованного ниже, и можем приступить к работе.

Рассмотрим, последовательный этап выполнения операций по замене:

1. Ослабляем хомуты и демонтируем шланги показанные ниже.
2. Демонтировав стопорную пластину, отсоединяем трос акселератора.
3. Откручиваем крепежные болты крепления кронштейна троса акселератора к ресиверу.
4. Откручиваем гайки крепления клапанной крышки.
5. Демонтируем уплотнительные резинки.
6. Вверх снимаем крышку клапанов.
7. Теперь необходимо почистить сетки маслоотделителя. Для совершения процесса необходимо раскрутить клапанную крышку.
8. Если сетки грязные, то необходимо их вымыть.
9. Монтируем новую прокладку. При совершении процесса используем герметик.
10. Если правильно всё затянуть, то прокладка сядет идеально и не допустит протекания масла.
11. Сборку проводим в обратном порядке.

Выбор прокладки

К выбору прокладки необходимо подходить тщательно. Так, некачественное резиновое изделие должно обладать хорошими химическими и технико-физическими качествами. Итак, рассмотрим возможные варианты приобретения прокладки клапанной крышки на ВАЗ-2114.

Оригинал (артикул)

2108-1003270 — оригинальный каталожный номер прокладки клапанной крышки производства АвтоВАЗ. Она идеально подходит по посадочным креплениям и не требует доработок. Средняя стоимость составляет 300 рублей.

Аналоги (производители)

Конечно, производитель и многие автомобильные эксперты рекомендуют устанавливать оригинальную прокладку клапанной крышки, но, как показывает практика, зачастую заменители имеют выше качество, а также срок службы намного дольше.

Итак, рассмотрим, какие аналоги оригинальной детали рекомендованы для установки на автомобиль:

Как видно, стоимость альтернативных прокладок достаточно высокая, но как показала практика, срок эксплуатации деталей в два раза больше, чем оригинал.

Причины выхода из строя прокладки

Когда все процессы разобраны и с выбором прокладки клапанной крышки решено, необходимо рассмотреть причины выхода из строя этого элемента:

• Износ. Пожалуй, самая распространенная причина, поскольку в процессе использования этот элемент имеет свойства трескаться, потому что на него постоянно воздействует горячее масло.
• Растяжка. Постоянно высокая температура негативно влияет на резиновое изделие, которое теряет свои физические свойства и растягивается, что влечет за собой неплотное соединение и пропускание смазочной жидкости.
• Масляные ручьи. Возникают вследствие пробоя прокладки. Обычно это случается после сильного перегрева двигателя.
• Давление. Чрезмерно высокое давление способно выдавить прокладку со своего посадочного места, что приведет к тому, что масло польется рекой.

Последствия несвоевременной замены

Последствий не так много, но они довольно веские, чтобы вовремя поменять прокладку. Во-первых, это связано непосредственно с вытеканием масла, при этом уменьшается объем в двигателе. Пусть незначительная потеря, но как раз ее может хватить для того, чтобы внутренние детали силового агрегата изнашивались быстрее.

Во-вторых, под клапанную крышку постоянно попадает воздух, который может повлиять на качество воздушно-топливной смеси и двигатель начнет «кушать» достаточное количество топлива.

В-третьих, через образовавшиеся щели могут попадать грязь и сторонние предметы, а также вода в зимний и дождливый период. Это может негативно сказаться на работе силового агрегата, головки блока цилиндров и других элементов, а также повлиять на работоспособность всей системы в целом.

В-четвертых, вытекшее масло загрязняет наружную часть блока, на который цепляется грязь. Она может также повлиять на работу силового агрегата и других элементов.

Определяем, подсасывает ли двигатель воздух

Прежде чем начать снятие больше половины частей двигателя, чтобы добраться до коллектора, следует проверить другие части воздушной системы. А уже после проводить полный тюнинг машины. Нужно в первую очередь осмотреть все шланги и прокладки, расположенные и на блоке цилиндра.

Самым распространенным методом поиска подсоса воздуха является опрыскивание шлангов обычной водой, если на одном из них присутствует отверстие, то обороты двигателя при попадании воды снизятся.

Подробная инструкция снятия впускного коллектора на Приоре нового образца

Снимать детали обязательно нужно с остывшего двигателя. По времени займет где-то час, при условии, что вы хоть немного разбираетесь в системе впрыска. Обязательно следует соблюдать последовательность действий:

• в первую очередь нужно демонтировать дроссель. Нет, необходимости полностью его снимать, просто отведите узел, соединяющий его с коллектором, вбок. Также надо снять заслонку дросселя, чтобы все тщательно почистить;
• отключите приводной дроссельный тросик от коллектора;
• отсоедините разъемы друг от друга, чтобы убрать провода с катушек зажигания;
• на распределительном вале разъедините датчиковые провода;
• отключите все провода адсорбера;
• отключите вакуумный шланг тормозного усилителя, идущий к коллектору;
• после отвинтите хомут и уберите вентиляционный патрубок;
• открутите саморез направляющей трубки указателя уровня масла;
• выньте щуп с направляющей трубкой;
• используя головки и ключ на десять, открутите гайки и болты крепления модуля выпуска и катушек с 1-2-3 цилиндров;
• демонтируйте катушки;
• потом нужно отвинтить коллекторные крепления;
• сдвиньте его вперед и снимайте коллектор.
