Как определить подсос воздуха во впускном коллекторе: симптомы завоздушенной топливной системы и методы устранения проблемы

Как самому обнаружить подсос воздуха: магистрали, ТНВД, обратка

Исключение других возможных причин позволяет предположить наличие подсоса воздуха в топливную магистраль. Начинать поиск неисправности необходимо с детального визуального осмотра моторного отсека. Следующим шагом станет осмотр нижней части авто. Обнаружить заметные трещины и другие дефекты трубопроводов, потеки солярки и мокрые пятна достаточно легко.

Если система завоздушивается, но явных признаков нарушения герметичности не видно, тогда для дальнейшей диагностики необходимо отключить топливный насос от топливных магистралей. Затем потребуется отдельная чистая емкость, в которую потребуется налить до 5 литров солярки без каких-либо примесей. Также будут необходимы 2 чистых изнутри и снаружи шланга (около 60 см. в длину), а еще два хомута. Помните, что чистота крайне важна при любых работах с топливной аппаратурой, так как попадание малейших частиц мусора в насос может привести к его выходу из строя и последующему дорогостоящему ремонту.

После отсоединения от ТНВД топливоподающей магистрали и обратки, на их место устанавливаются приготовленные шланги, которые опускаются в емкость с налитым чистым дизтопливом. Далее необходимо закрепить шланги в емкости так, чтобы они не смещались. Для этого крепим их на насосе хомутами, а в отдельной емкости для топлива любым удобным способом зависимо от типа используемой емкости.

После этого необходимо осуществить удаление воздуха из топливной камеры насоса. Отметим, что решение просто крутить мотор стартером для того, чтобы насос начал самостоятельно засасывать солярку из емкости, является неправильным и настоятельно не рекомендуется. Правильных способов решения задачи несколько. Далее рассмотрены самые простые, которые помогут ответить на вопрос, как удалить воздух из дизельного топливного насоса высокого давления прямо у себя в гараже.

Для этого емкость с соляркой необходимо поднять выше того уровня, на котором расположен ТНВД. Далее нужно найти место, где на насосе находится штуцер обратной магистрали для слива топлива. Это место потребуется тщательно отмыть, чтобы исключить любое попадание грязи. Затем болт штуцера можно вывернуть, а через открывшееся отверстие откачать воздух. Откачку производят спринцовкой, особым вакуумным насосом и т.д. Воздух откачивается до того момента, пока из отверстия не появится дизтопливо. После этого можно вкрутить болт на место и на пару минут запустить двигатель. Запуск необходим для окончательного удаления воздуха.

Ко второму способу относится решение снять шланг подачи топлива с насоса и начать отсасывать топливо до того момента, пока оно не будет выходить плотным потоком. Далее шланг можно надеть на штуцер топливного насоса и обжать при помощи хомута. Затем откручивается болт на штуцере обратной магистрали, а воздух выходит самостоятельно. После всех процедур дизель запускается на несколько минут для полного удаления остатков воздуха из насоса. Запуск можно будет еще раз повторить спустя какое-то время.

По окончании емкость с соляркой ставят выше уровня насоса. Дальше автомобиль оставляют на 8-10 часов. Если после простоя дизель нормально завелся, это говорит о том, что в топливную систему попадает воздух, причем это происходит через топливную магистраль. Следующим этапом диагностики становится размещение емкости с соляркой так, чтобы она оказалась ниже уровня ТНВД. После этого автомобиль снова оставляют на 8-10 часов. Если после простоя дизель не завелся или запуск сопровождается проблемами, тогда вероятен подсос воздуха через насос или магистрали «обратки» на дизельных форсунках.

Чтобы уточнить место неисправности, запускаем дизель и выгоняем воздух. Емкость с топливом снова ставим ниже уровня насоса. Трубки, которые отвечают за обратку форсунок и соединены с топливным насосом, необходимо плотно пережать. Машину можно повторно оставить на 8-10 часов. Если дизель после простоя нормально запустился и стабильно работает, тогда подсос воздуха происходит через обратную магистраль дизельных форсунок. В том случае, если проблемы, которые возникали и ранее при попытке завести мотор, проявились снова, тогда это говорит о подсосе воздуха через ТНВД. Насосу при такой неисправности требуется ремонт в специализированной мастерской. Также не редки случаи, когда в процессе диагностики выявляется сразу несколько мест, где нарушена герметичность.

Поиск подсоса воздуха с помощью самодельного дымогенератора

Правильнее всего будет воспользоваться специальным прибором для поиска подсоса воздуха – дымогенератором, но не у каждого он есть и тем более, не каждый захочет его покупать. Принцип действия прибора токов, что в нем нагревается масло, начинает “гореть” и появляется дым, который в свою очередь под давлением закачивается в систему впуска. Если есть негерметичные соединения или порванные шланги, то с этих проблемных мест пойдет дым. Такой прибор можно без труда сделать в гаражных условиях, а вместо масла использовать обычную тлеющую сигарету. Для самодельного дымогенератора понадобиться: бутылка 5л, два штуцера, шланг, насос или компрессор и сигарета.

Самодельный дымогенератор

Шланг подсоединяем к доступному на впускном коллекторе входу, а на штуцер подаем небольшое давление воздуха с помощью насоса. При подаче воздуха не забудьте закрыть ладонью впускной патрубок, иначе весь дым просто-напросто выйдет через него. Данный способ проверки подсоса воздуха подробно описан на видео, автор – Евгений Быковский. Данный способ проверки является не только эффективным, но и дешевым.

Где может проникать воздух?

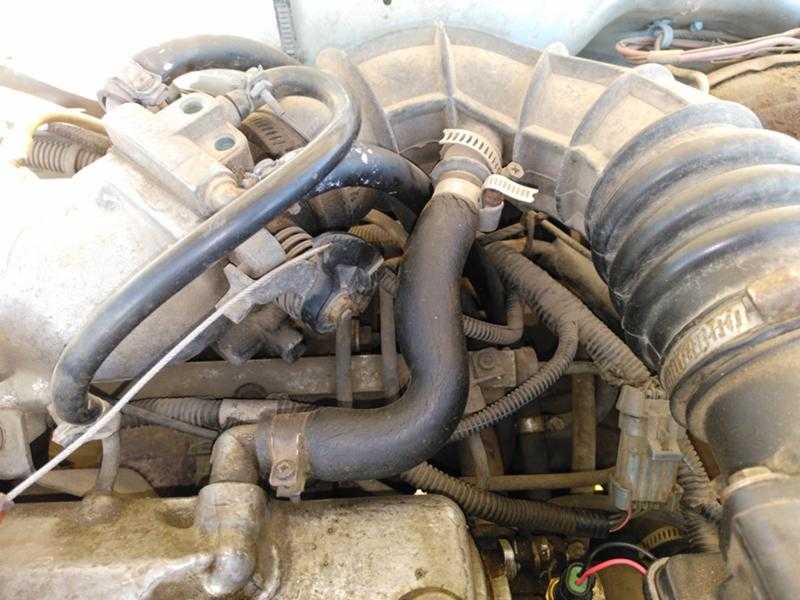

Чтобы проверить наличие подсоса в двигателе, нужно понимать, где следует искать. На моторах, оснащенных инжектором, воздух может подсасываться в следующих местах:

• прокладка на фланце головки цилиндров, куда прилегает впускной коллектор;
• корпус вакуумного усилителя тормозной системы;
• шланг отбора вакуума для усилителя;
• прокладка дросселя;
• через форсунки со слабыми уплотняющими кольцами;
• на фланце регулятора холостого хода;
• сквозь заклинивший клапан бачка – адсорбера.

Изношенные карбюраторы, чей посадочный фланец прогнулся от воздействия высокой температуры, нередко пропускают воздушный поток на стыке с коллектором. Второе «больное» место – дроссельные заслонки обеих камер, которые в результате износа становятся овальными. Подсос происходит через боковые зазоры и вызывает самопроизвольное истечение бензина из главного диффузора, отчего двигатель раскручивается до 2000 об/мин на холостом ходу.

Слабое звено дизеля – топливная магистраль, идущая от бака до насоса высокого давления. Пластиковые трубки и хомуты со временем теряют герметичность и насос, создающий на участке разрежение, подтягивает воздух сквозь невидимые щели. Он проходит по магистрали и через форсунки подается в камеры сгорания. Главная проблема заключается в обнаружении проблемы: прохудившиеся соединения не подтекают, поскольку наружное давление выше внутреннего.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

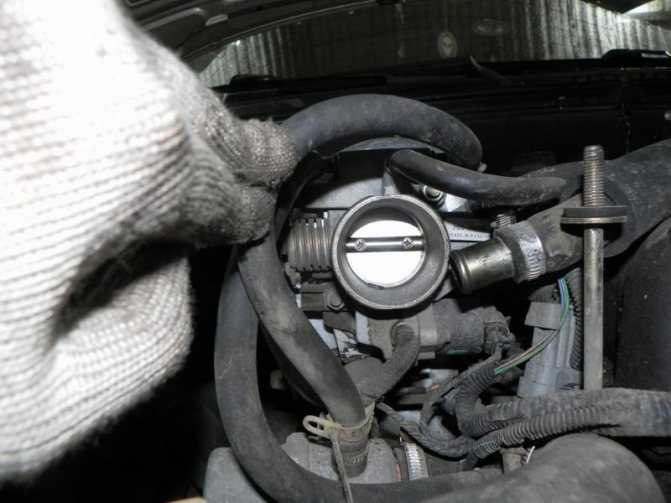

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

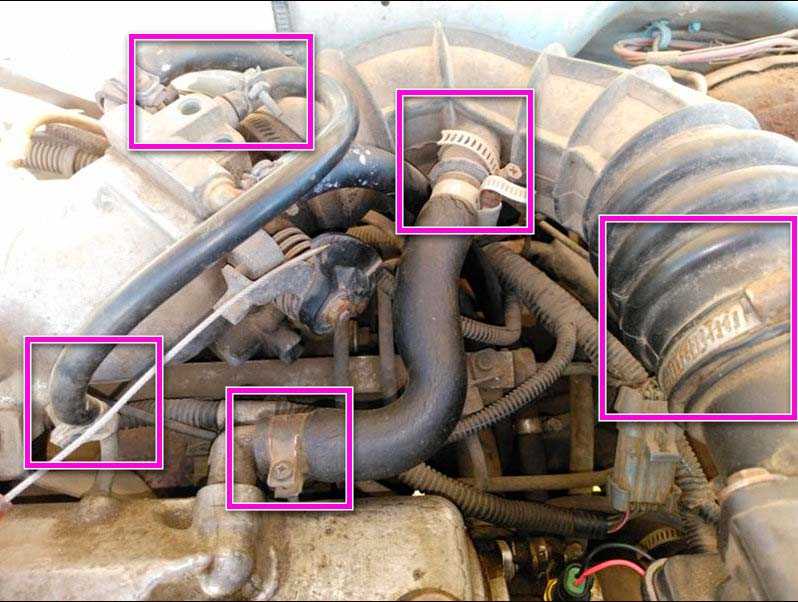

При поиске подсосов стоит брызгать на:

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).

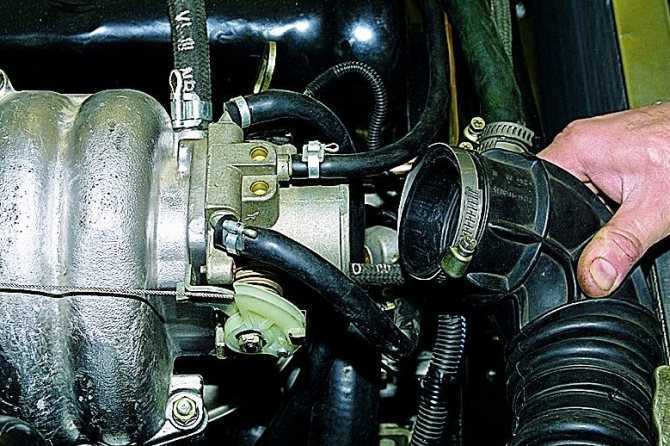

3. Соединение ресивера и патрубка дросселя.
4. Прокладки форсунок.
5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

От состава топливовоздушной смеси (её «качества») зависит не только максимальная мощность двигателя, но, что иногда важнее, его управляемость – излишний воздух, поступающий во впускной тракт, может стать причиной остановки двигателя в самый неподходящий момент. Допустим, вы выезжаете со второстепенной дороги на главную. Оценили расстояние до потока машин, движущихся по главной дороге – а при попытке «рвануть с места» мотор глохнет… Повреждение авто от бокового удара может быть в этом случае не самым тяжёлым последствием. Каковы могут быть симптомы подсоса воздуха во впускном коллекторе и «как с ними бороться» — тема этой статьи.

Признаки подсоса воздуха

В первую очередь должна настораживать неравномерная работа ДВС. Также симптомами неисправности являются:

• проблемы с запуском;
• потеря мощности;
• увеличение расхода топлива.

Самое подходящее слово, характеризующее работу двигателя — нестабильность. Это не четкое вздрагивание движка, когда он «троит», ритмично припадает на одну ногу. Это беспорядочное колыхание, больше свойственное холостому ходу. Внезапная остановка. Трудность регулировки: только настроил равномерность холостого хода, сбалансировав качество и количество смеси, как вдруг все начинается сызнова. А это какой-нибудь резиновый шланг от тряски то открывает щель, то вновь становится герметичным. Непредсказуемость и неадекватность свойственны этому недугу, но и из этого правила есть исключение.

Как устранить неполадку?

Чтобы устранить неполадку, необходимо заменить деформированные детали, поврежденные шланги и уплотнители на новые. Снятие и установка элементов требует аккуратности, особенно в отношении к датчикам. Если во время работы возникли ошибки, связанные с регулятором холостого хода, то это приведет к выходу из строя датчика и образованию в месте его установки подсоса.

Кроме этого, многие современные авто имеют пластиковый впускной коллектор. С течением времени он трескается, меняются его формы. Все это нередко приводит к пропусканию воздушных масс. Проблема решается путем шлифования прилегающих плоскостей, запаиванием трещин либо полной заменой коллектора.

Ликвидация проблемы подсоса решается после того, как будет определена область утечки. Если она произошла между коллектором и ресивером, то нужно поменять прокладку. Если утечка наблюдается из форсунок, то придется заменить резиновые кольца. Пропускание через дроссельную заслонку можно не заметить, если это не влияет на функционирование мотора.

Методы обнаружения неисправности

Как правило, о возможности проникновения воздуха сквозь неплотное соединение вспоминают в последнюю очередь, когда исключены остальные неполадки – выход из строя датчиков, регуляторов и так далее. Между тем существует простой способ найти подсос воздуха – на работающем двигателе медленно закрыть патрубок дроссельной заслонки ладонью. Если мотор не глохнет, то на участке после датчика ДМРВ появилась щель, куда просачивается дополнительный поток.

Чтобы локализовать проблемное место, рекомендуется проверить герметичность тормозного вакуумного усилителя следующим образом:

1. Заведите мотор и дождитесь, пока стабилизируются обороты холостого хода.
2. Передавите в нескольких точках резиновый патрубок, ведущий от силового агрегата к корпусу усилителя.
3. Если работа двигателя не изменится, то на данном участке подсоса нет. На неисправность укажет повышение оборотов коленчатого вала.

Аналогичным способом проверьте все шланги, отбирающие вакуум от мотора. Если обороты коленвала меняются при сдавливании и последующем отпускании патрубков, ищите ослабленный хомут либо трещину в шланге.

Отыскать подсос воздуха через дроссельную заслонку, коллектор и другие детали двигателя поможет компрессор. Нагнетающий шланг с переходником вкручивается вместо любой свечи зажигания, затем коленчатый вал поворачивается в положение, когда впускной клапан данного цилиндра открыт. Нагнетая воздух под давлением 4–6 Бар, обработайте все стыки мыльным раствором – в проблемной точке сразу появятся пузыри.

Отлично себя зарекомендовал старый «дедовский» метод – поливка соединений горючей жидкостью. Как производится диагностика:

1. Наберите в шприц объемом 20 см 3 бензина.
2. Запустите двигатель и обождите, пока холостой ход немного выровняется.
3. Аккуратно поливайте бензином подозрительные точки, выдавливая горючее прямо на прокладки.
4. Если подсос идет через впускной коллектор, то поршни станут втягивать разлитый бензин вместе с воздухом и обороты заметно повысятся. Действуйте аккуратно, чтобы горючее не попало на электропроводку.

Способ поливки одинаково хорошо подходит для проверки коллектора, уплотнений форсунок и прокладки дросселя. А вот проверить заслонки карбюратора шприцем не выйдет, поскольку к ним нельзя подобраться. Чтобы убедиться в наличии выработки и образовании боковых щелей, агрегат придется снять и очистить от сажи стенки камер. Магистраль, подающую солярку к ТНВД дизельного мотора, проверить сложнее. Здесь подойдет способ с применением компрессора и мыльной пены, но подобное оборудование есть не в каждом гараже. Придется идти по стыкам всей трубки и диагностировать подсос методом исключения. Обливать соединения дизельным топливом бессмысленно – эффект будет незначительный и перемен в работе мотора вы не услышите.

Один из новейших методов диагностики предполагает использование специального устройства – генератора дыма. Подключение производится, как и в случае с компрессором, к свечному отверстию любого цилиндра. После запуска дымогенератора нетрудно отыскать точку проникновения воздуха. Чтобы лучше видеть поднимающиеся струйки дыма, рекомендуется применять галогенную лампу.

Последствия подсоса воздуха

Подсос воздуха приведет к попаданию нежелательного воздуха в двигатель там, где этого не предусмотрено. Это снижает производительность двигателя и приводит к неисправности некоторых систем, которые зависят от вакуума.

Поскольку подсос воздуха вызывает неэффективность двигателя, вы заметите, что загорается «Check Engine» на приборной панели. Вы также будете испытывать проблемы с ускорением — это потому, что топливо подается неэффективно в камеры сгорания. Вакуум же используется для того, чтобы привести в действие приводы, датчики или тормоза.

При утечке вакуума некоторые из датчиков могут начать работать неправильно, вынуждая вас на ненужный ремонт.

Это интересно: Как проверить модуль зажигания на ВАЗ- 2110 инжектор 8 клапанов: разбираемся досконально

Выявляем подсос воздуха в впускном коллекторе

Суть проблемы заключается в том, что в двигателях с указанными выше системами в камеру сгорания проникает лишний воздух.

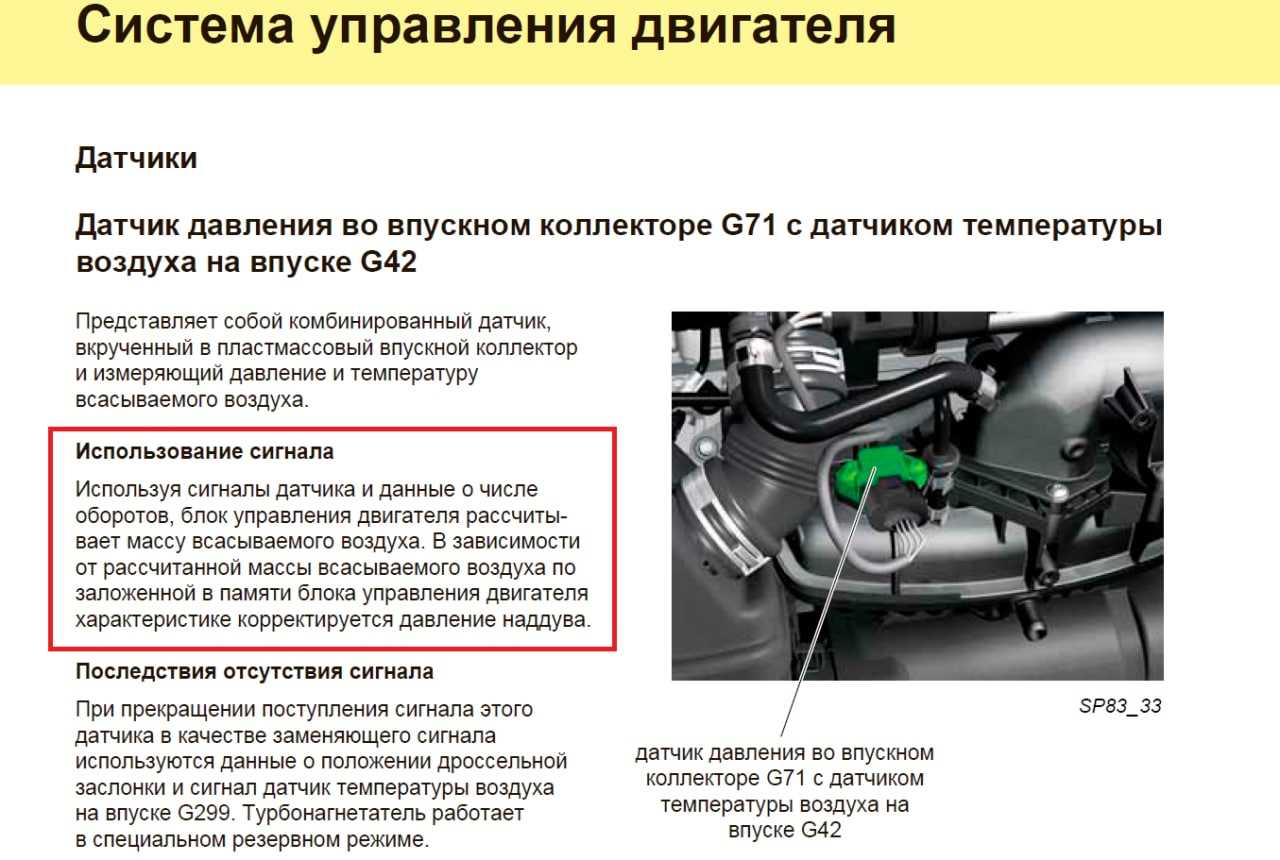

Он подсасывается уже после ДМРВ/ДАД (датчик абсолютного давления). В результате этого ЭБУ получает данные, которые расходятся с реальными и от этого мотор работает неправильно.

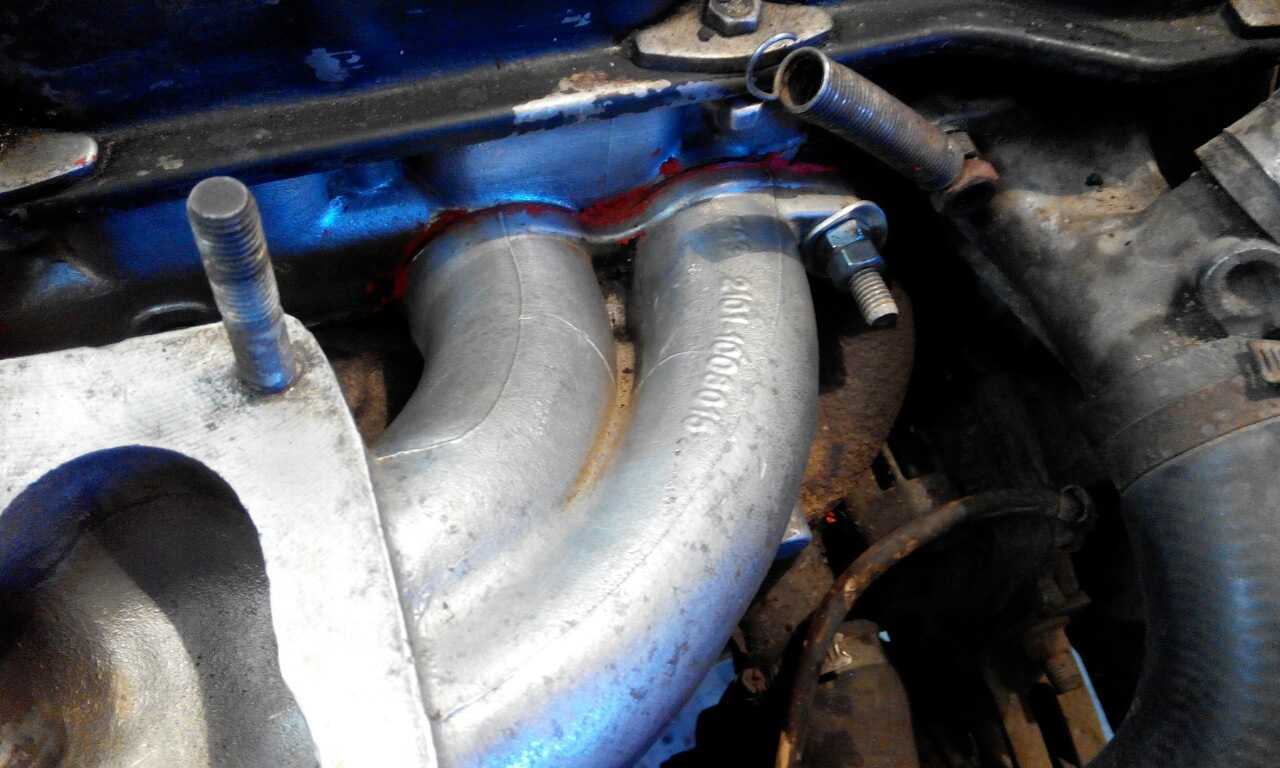

Одним из проблемных мест является прокладка между впускным коллектором и головкой блока

Здесь подсос воздуха может быть минимален, визуально выявить незначительные повреждения сложно и поэтому не все на это место обращают внимание

Но уплотнители в виде прокладок, герметика могут пропускать и в других местах, причиной этому может быть:

1. Снижение их эластичности по причине перегрева или продолжительного срока службы;
2. Частое применение средств для чистки дроссельных узлов, карбюраторов. Эти средства постепенно размягчают уплотнители, что способствует подсосу воздуха.
3. Механическое воздействие на прокладки при неправильной их замене.

Способы проверки

Многие автолюбители считают, что найти место подсоса легко. Главное, прислушаться и уловить характерный свист. Однако без специальных инструментов сделать это сложно. Обнаружить проблему еще тяжелее, если неисправность кроется в небольшой трещине или в вакуумных шлангах. Здесь не обойтись без специализированного оборудования.

Первым делом, если видимых трещин и звуков не обнаружено, необходимо проверить герметичность вакуумного усилителя. Заглушив машину, водителю нужно жать на тормоз и удерживать педаль. После запуска двигателя наблюдают за состоянием педали. Если она провалилась, то это говорит об отсутствии подсоса.

Чаще всего подсос возникает в области соединения усилителя с патрубком. Эта проблема характерна для российских машин, по типу ВАЗ 2110. На помощь в обнаружении неисправности приходит мыльная жидкость. Владельцу нужно разбрызгать раствор на узел и обнаружить пузырьки. Неисправные соединительные части меняют на новые.

Для определения неисправности иногда используют компрессор, но описанная методика не всегда бывает эффективной. С помощью компрессора часто обнаруживают развоздушивание. Сначала необходимо открепить фильтр, при этом подсоединить компрессор к системе подачи воздуха. Систему замыкают, используя в качестве переходника топливные фильтры ГАЗ.

Продемонстрировать проблемную область поможет дымогенератор. Данный предмет не всегда встречается в мастерских, но водитель может смастерить его самостоятельно. Для проведения диагностики во впускной коллектор направляют дым. После этого становится понятно, откуда дым уходит. В этих местах нарушена целостность системы.

Для создания дымогенератора используется пневматический пистолет, компрессор с ресивером и сигареты. В пистолет устанавливают сигарету, при этом подсоединяя его к компрессору. Дым поступает в коллектор, а водитель старается уловить место его выхода.

Если водитель заметил повреждения вакуумного шланга, то это еще не говорит о том, что ему нужно срочно покупать новый. В автомобильных системах установлены длинные шланги, которые можно обрезать и снова соединить его с «движком». Обычно повреждения обнаруживаются в конце шланга. Чтобы в дальнейшем утечек больше не было, стоит проверить надежность затянутых хомутов. Как только неисправность устранена, нужно включить мотор и дать ему поработать на холостых. В этот момент следует внимательно прислушаться к звукам. При желании владелец может заменить шланг на новый, но стоит купить аналогичный по размерам элемент.

По каким причинам горючее не подается в цилиндры

Итак, общая схема работы системы питания предполагает забор топлива из бензобака, после чего горючее попадает в карбюратор или инжектор.

Далее топливо подается во впускной коллектор, затем топливно-воздушная смесь через впускные клапаны поступает в камеру сгорания.

Распространенные проблемы с подачей бензина в ДВС

Если исключить утечки, следующей причиной, по которой в мотор не подается бензин, являются различные неполадки бензонасоса. Отметим, что на автомобилях с карбюратором стоит бензонасос механического типа и располагается в подкапотном пространстве.

При этом на инжекторных двигателях стоит электрический бензонасос. Указанный насос расположен непосредственно в топливном баке. Если говорить о механическом устройстве, то зачастую к его поломке или некорректной работе приводит повреждение мембран, а также перегрев.

Добавим, что если устройство не в состоянии создать нужного давления в топливной системе (давление отсутствует или низкое), тогда форсунки на некоторых ДВС могут не открываться, двигатель в этом случае не запускается. В других случаях открытие инжекторов все же происходит, однако топлива все равно недостаточно. При этом агрегат начинает работать с перебоями, глохнуть на разных режимах и т.д.

На начальном этапе необходимо произвести замер давления топлива в топливной рампе инжекторного двигателя, параллельно не забывая и о возможных проблемах с регулятором давления в рампе.

Еще одной проблемой, которая мешает топливу попасть в цилиндры двигателя, является загрязнение фильтров топливной системы. На инжекторе кроме привычного топливного фильтра также имеется сеточка бензонасоса, при этом в случае сильного загрязнения сетки-фильтра бензонасоса производительность устройства заметно падает.

Чтобы избежать указанных выше неполадок, фильтры нужно своевременно менять как на карбюраторном, так и на инжекторном моторе. Также нужно помнить, что фильтр-сетку на бензонасосе нужно периодически чистить или полностью менять на новую каждые 50-60 тыс. км. пробега.

Завершает список возможных причин нарушения топливоподачи в двигатель загрязнение карбюратора или инжекторных форсунок, а также выход отдельных элементов из строя. Как правило, в карбюраторе могут засоряться жиклеры, а в устройстве форсунок загрязнению подвержены распылители. Еще мусор и отложения могут частично или полностью перекрывать тонкие каналы и т.д.

Чтобы этого не происходило, инжектор нужно периодически чистить одним из доступных способов (ультразвуком, специальными очистителями на стенде и т.д.). Также следует добавить, что карбюратор может требовать очистки, ремонта или отдельной настройки. Например, недостаточное количество бензина в поплавковой камере приведет к тому, что горючего будет недостаточно для нормальной работы ДВС.
