Чем отличаются свечи зажигания для контактной и бесконтактной систем зажигания

Виды катушек зажигания

Строение катушек разных моделей автомобилей может отличаться. Рассмотрим несколько различных видов.

По принципу работы катушки зажигания можно разделить на два основных вида: одноискровые и двухискровые.

• Одноискровая технология — для каждой свечи зажигания устанавливается своя катушка.
• Двухискровая технология — одна катушка зажигания управляет воспламенением смеси в двух цилиндрах.

В зависимости от строения и особенностей работы выделяют четыре типа катушек зажигания.

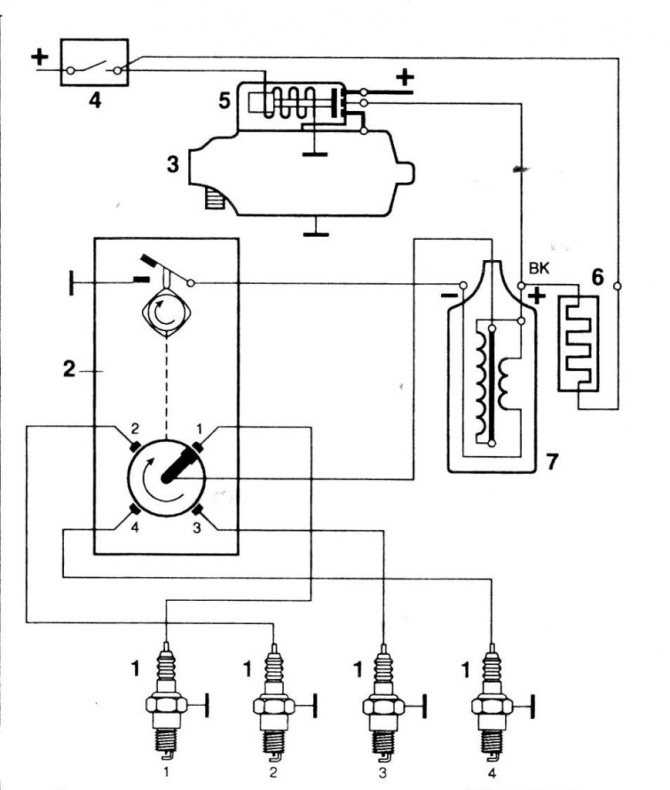

Катушка зажигания с распределителем. В современных автомобилях такие катушки зажигания уже не используются. Однако их всё ещё можно встретить в старых автомобилях, где они использовались до 1990-х годов. Такие катушки создают импульс высокого напряжения, который проходит через провод зажигания к механическому распределителю зажигания (трамблёру). Он в свою очередь передает импульс высокого напряжения на соответствующий провод зажигания, через который напряжение подается на нужный цилиндр.

Модуль зажигания. Модуль зажигания состоит из нескольких катушек зажигания, которые создают импульсы высокого напряжения для свечей. Эти импульсы подаются к свечам через соответствующие высоковольтные выводы и провода зажигания. Бывают одноискровые и двухискровые модули зажигания.

Индивидуальная катушка зажигания. Индивидуальные (штекерные) катушки зажигания не требуют использования высоковольтных проводов. Они устанавливаются непосредственно на свечи зажигания, при этом импульс высокого напряжения создается прямо на свече. Преимущество такого решения — отсутствуют потери напряжения в проводах

Кроме того, эта компактная конструкция позволяет экономить место, что особенно важно для современных автомобилей.

Система («рейка») катушек зажигания. Этот вид состоит из нескольких катушек, объединённых в едином компактном корпусе

Взаимозаменяемость свечей зажигания — таблица.

26.09.2015

Свеча зажигания – пусть небольшая, но очень важная деталь любого автомобиля, ведь благодаря ей, в конечном счете, создается электрический разряд, гарантирующий уверенный старт холодного мотора, хорошую приемистость, стабильность работы на холостом ходу, отсутствие пропусков в работе цилиндров и т.д

Вот почему так важно регулярно (при каждой замене масла) отслеживать состояние свечей зажигания и вовремя производить их замену. Причем замену эту лучше делать согласно рекомендациям производителя – на оригинальную деталь, но, к сожалению, это не всегда возможно, благо есть такая вещь, как взаимозаменяемость свечей зажигания

Что на что можно менять?! Рассмотрим наиболее распространенные в нашей стране виды свечей зажигания и их аналоги.

Таблица взаимозаменяемости свечей зажигания.

Примечание. * нестандартное обозначение свечи с двумя электродами «массы». н.д. — нет данных. Комплектность и искровые зазоры у свечей аналогов могут отличаться.

Теперь рассмотрим таблицу более подробно.

А17ДВ.

Страна производства: Россия.

На каких автомобилях применяется: ВАЗ 2101-2107 и их модификации до 1988 г.в.

Аналоги:

• BOSCH (Германия) – W7D;
• NIPPON (Япония) – DENCO W20EP-U;
• NGK (Япония) – BP6ES;
• AC DELCO (США) – 42XLS;
• BRISK (Чехия) – L15YC;
• BERU (Германия) – 14-7DU;
• CHAMPION (США) – N9Y;
• EYQUEN (Франция, Италия) – 750LS.

А17ДВМ.

Страна производства: Россия.

На каких автомобилях применяется: ВАЗ 2101-2107 и их модификациях до 1988 г.в.

Аналоги:

• BOSCH (Германия) – W7DC;
• NIPPON (Япония) – W20EP-U;
• AC DELCO (США) — C42XLC;
• BRISK (Чехия) – L15YC;
• CHAMPION (США) – N9YC;
• NGK (Япония) – BP6ES;
• BERU (Германия) – 14-7DU;
• EYQUEM (Франция, Италия) – C62LS.

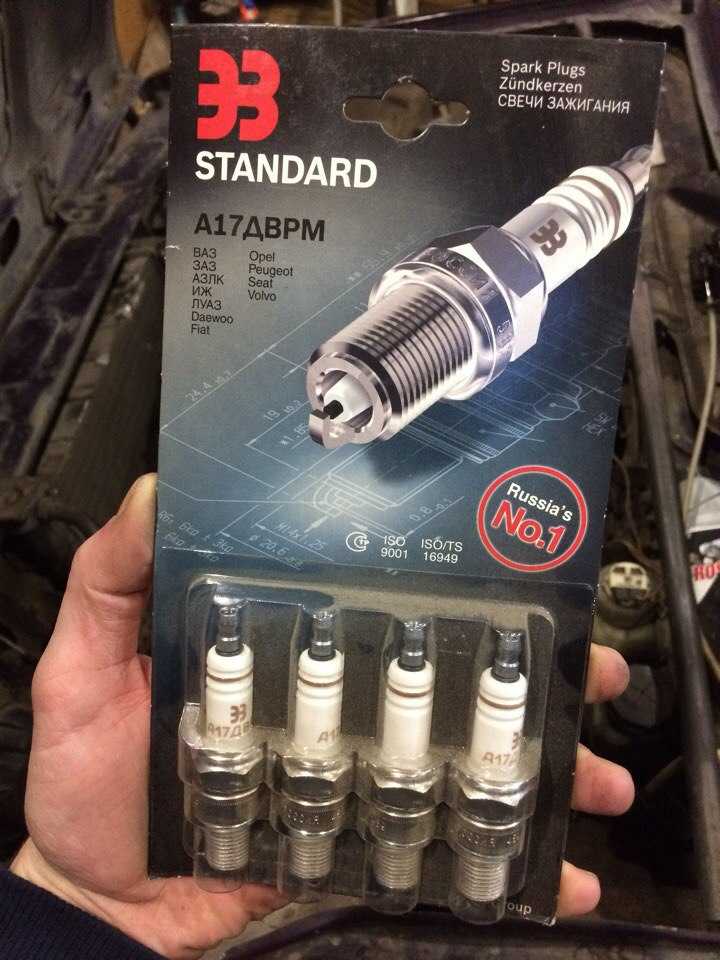

А17ДВРМ.

Страна производства: Россия.

На каких автомобилях применяется: ВАЗ 2104-2111 и всех их модификациях.

Аналоги:

• BERU (Германия) – 14R-7DU;
• BOSCH (Германия) – WR7DC;
• NIPPON (Япония) – W20EPR;
• AC DELCO (США) – CR42XLC;
• BRISK (Чехия) – LR15YC;
• NGK (Япония) – BPR6ES;
• CHAMPION (США) – RN9YC.

А10.

Страна производства: Россия.

На каких автомобилях применяется: ЗИЛ-157КД и его модификациях.

Аналоги:

• BOSCH (Германия) – W9AC;
• AC DELCO (США) – 46F;
• BRISK (Чехия) – N19;
• NGK (Япония) – B4H;
• BERU (Германия) – 14-10А;
• AUTO LITE (США) – 416;
• CHAMPION (США) – L90.

А20Д.

Страна производства: Россия.

На каких автомобилях применяется: АЗЛК, ИЖ.

Аналоги:

• BOSCH (Германия) – W6CC;
• MARELLI (Италия) – 7LPR;
• BRISK (Чехия) – L14;
• NGK (Япония) – B7ES;
• BERU (Германия) – 14-6CU;
• AUTO LITE (США) – 4054;
• CHAMPION (США) – N3C.

А14В и А14В-2.

Страна производства: Россия.

На каких ТС применяется:

• ГАЗ-24;
• автобусах: РАФ, ЕрАЗ;
• мотоциклах: «Днепр» и «Урал».

Аналоги:

• BOSCH (Германия) – W8BC;
• AC DELCO (США) – 43FS;
• BRISK (Чехия) – N17YC;
• NGK (Япония) – BP5HS;
• BERU (Германия) – 14-8B;
• CHAMPION (США) – L92YC;
• AUTO LITE (США) – 275;
• MARELLI (Италия) – F7NC;
• NIPPON (Япония) – W14FP;
• EYQUEN (Франция, Италия) – 550S.

А14Д.

Страна производства: Россия.

На каких автомобилях применяется: ГАЗ-3102.

Аналоги:

• BOSCH (Германия) — W8CC;
• BRISK (Чехия) – L17C;
• NGK (Япония) – B5ES;
• BERU (Германия) – 14-8C;
• CHAMPION (США) – N5C;
• AC DELCO (США) – 43XL;
• MARELLI (Италия) – CW6L;
• NIPPON (Япония) – W17ES;
• AUTO LITE (США) – 394;
• EYQUEN (Франция, Италия) – 600L.

А11 и А11-3.

Страна производства: Россия.

На каких автомобилях применяется: ГАЗ, ЗИЛ, УАЗ.

Аналоги:

• BOSCH (Германия) – W9AC;
• BRISK (Чехия) – N19;
• NGK (Япония) – В4Н;
• BERU (Германия) – 14-10А;
• CHAMPION (США) – L86C;
• AUTO LITE (США) – 416;
• MARELLI (Италия) – CW4N;
• AC DELCO (США) – 45F, 420Z;
• EYQUEN (Франция, Италия) – 406.

А14ДВ.

Страна производства: Россия.

На каких автомобилях применяется: ГАЗ-14, ГАЗ-3102 и его модификациях.

Аналоги:

• BOSCH (Германия) – W8DC;
• AC DELCO (США) – 43XLS;
• BRISK (Чехия) – L17C;
• NGK (Япония) – BP5ES;
• BERU (Германия) – 14-8DU;
• CHAMPION (США) – N11YC;
• MARELLI (Италия) – CW6LP;
• AUTO LITE (США) – 55;
• EYQUEN (Франция, Италия) – 600LS.

Описание катушки зажигания

Начнем с описания автомобильных КЗ. В первую очередь необходимо рассмотреть устройство, а также принцип работы узла на двигателе 8 или 16 клапанов.

Устройство и принцип работы

Каждому автолюбителю известно, что основная функция КЗ на Лада Приора заключается в воспламенении горючей смеси, что необходимо для запуска силового агрегата. Чтобы обеспечить поджег смеси, в КЗ вырабатывается очень высокое напряжение, составляющее 40 тысяч вольт. Сама по себе КЗ представляет собой трансформаторное устройство, предназначенное для повышения низкого напряжения, которое вырабатывает АКБ. По своему устройству КЗ 16-клапанного двигателя состоит из двух обмоток — первичной и вторичной, которые намотаны при помощи медного провода на стальной сердечник.

Сначала на сердечник наматывается первичное устройство, а сверху него — вторичное. Эта конструкция защищается при помощи специального корпуса. В том случае, если в первичной обмотке содержится около 150 витков, то во вторичной их будет уже не одна тысяча.В конструкции КЗ нет высоковольтных кабелей, поскольку они надеваются именно на свечу.

Когда блок управления силовым агрегатом передает сигнал на первичную обмотки, вокруг сердечника является магнитное поле. В конечном итоге оно способствует образованию высокого напряжения на вторичной обмотке. Что касается свечи, то в этот момент она осуществляет воспламенение горючей смеси в цилиндрах 16-клапанного мотора. КЗ оборудована защитным корпусом, а внутри конструкции имеется специальная пружинка с диодом. Последний предназначен для оперативного отсекания сигналов с высоким напряжением (автор видео о неисправности узла — канал IZO)))LENTA).

Виды катушек

Вкратце рассмотрим основные виды КЗ для автомобилей:

1. Общая КЗ, этот тип является одним из наиболее распространенных. Он может использоваться как в контактной, так и в бесконтактной, а также электронной системах с трамблером.
2. Индивидуальный тип КЗ. Предназначен для использования в электронных системах. По конструкции этот тип также состоит из первичной и вторичной обмоток, только расположены они наоборот — сначала вторичная, затем первичная. Также в таких КЗ могут использоваться электронные компоненты для воспламенения горючей смеси.
3. Сдвоенный тип, такие КЗ также часто называются двухвыводными. Используются такие узлы в различных электронных системах. Ключевым отличием конструкции является наличие двух высоковольтных кабелей, предназначенный для обеспечения образования искры в двух цилиндрах одновременно.

Признаки неисправности

Катушка зажигания на Приору на 16-клапанном моторе, как и любой другой механизм, рано или поздно выходит из строя.

О том, что это устройство нуждается в замене или ремонте, водитель сможет узнать по таким симптомам:

1. Работа силового агрегата в целом нарушается. 16-клапанный двигатель начинает вибрировать, его мощность падает, при нажатии на педаль газа разогнаться будет затруднительно. Кроме того, двигатель начинает троить. Такие же признаки проявляются и при неработоспособных свечах, поэтому их необходимо проверить в первую очередь.
2. Пытаясь разогнаться, водитель заметит, что транспортное средство стало дергаться. Также толчки появляются во время езды на пониженных скоростях.
3. Еще один симптом — наличие трещин либо следов обрывов в изоляции.

Иридиевые свечи зажигания NGK

Иридиевые ngk свечи считаются лучшим решением, так как обладают отличным качеством. Иридий — это благородный металл и самый твердый. Плавится этот металл при температуре 2450 градусов. Если сравнивать иридиевую свечу с обычной, она прослужит вам в два раза дольше.

Свечи ngk иридиевые имеют на среднем электроде платиновую пластинку. Она и обеспечивает даже в сложных условиях высокую мощность свечи. В данных свечах тонкий средний электрод и напряжения при зажигании требуется меньше.

Инновационные технологии разработали такую систему, что в кольцевом зазоре происходят электрические заряды между средним электродом и изолятором. Благодаря этому удаляются частицы копоти, которые собираются в данном месте. Эффект самоочищения таких свечей продлевает срок их действия.

О чем может рассказать налет на свечах

Допустим, мастеру пришлось остановиться сразу после того, как он выкрутил все свечи: на них налет. Это глава поможет разобраться, каким он бывает и о чем он может рассказать.

Топливно-воздушная смесь в цилиндре может гореть по-разному. Вот от чего это зависит:

1. От качества топлива, а также присадок и примесей, которые в нем содержатся.
2. Концентрации кислорода в воздухе.
3. Количества масла, которое неизбежно попадает в камеру сгорания со стенок цилиндров.
4. Температуры двигателя.
5. Режима работы мотора: оборотов, нагрузки и так далее.

Все это влияет на температуру, давление и состав отработанных газов. На электродах оседают продукты горения: по их остаткам можно судить о работе двигателя. Некоторые специфические признаки могут указать на конкретную неисправность.

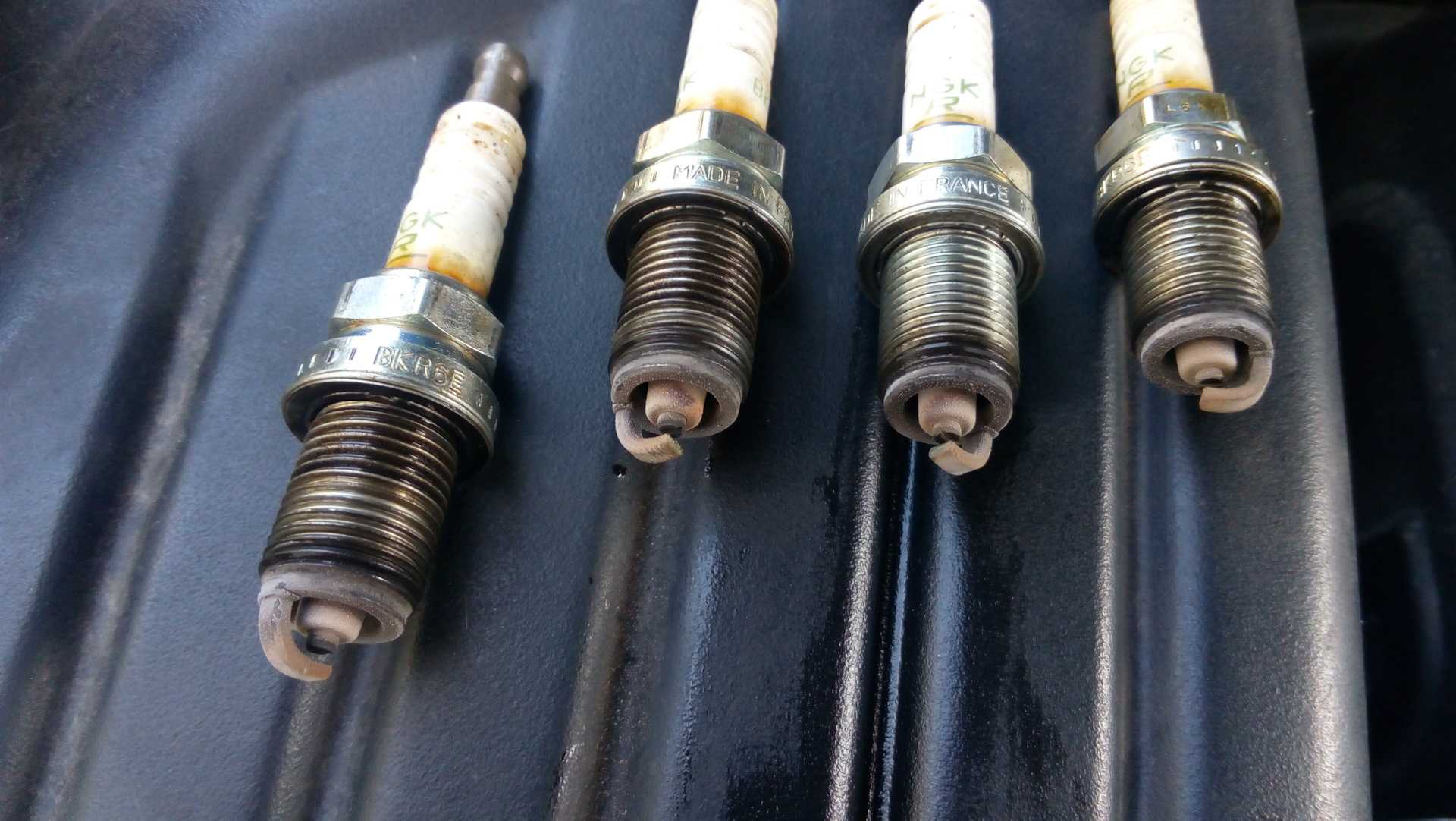

Свечу слева меняли совсем недавно

Тонкий слой желтоватого нагара на свече — норма. На холостом ходу температура свечи относительно невысока: продукты горения оседают на электродах и нижней части изолятора.

На трассе нагрузка на мотор выше, свеча разогревается, и отложения сгорают. Свеча естественным образом самоочищается и работает так, как должна.

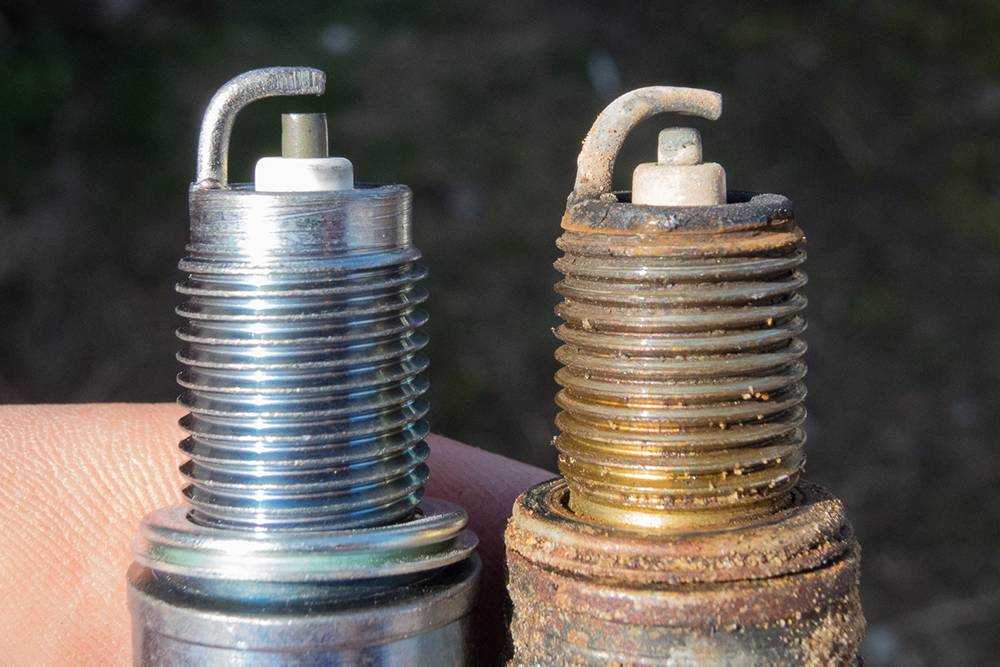

Слева — новая свеча. На электродах другой свечи тонкий слой желтоватого налета, и это нормально

О чем говорит нагар на свечах

Цвет нагара	О чем говорит	Возможные причины	Что делать
Черный матовый	На свече сажа. Топливо в цилиндре сгорает не до конца	Богатая смесь, пропуски зажигания	Проверить систему зажигания: свечи, высоковольтные провода, катушку зажигания
Черный маслянистый	На свече масло, оно попадает на свечу	Маслосъемное кольцо на поршне износилось или сломалось, изношены маслосъемные колпачки клапанов	Отремонтировать двигатель с заменой маслосъемных и компрессионных колец, колпачков и других деталей. Чаще всего такой ремонт нужен после большого пробега.
Белый	Свеча перегревается	Свеча не подходит по тепловой характеристике — слишком горячая, бедная смесь, низкооктановый бензин	Проверить, правильно ли выбраны свечи, проверить систему питания, залить качественное топливо
Красноватый	На свече чистое железо. В бензине избыток антидетонационных присадок	Некачественный бензин	Сменить АЗС и заливать более качественный бензин, поменять свечи

Черный матовый

О чем говорит
На свече сажа. Топливо в цилиндре сгорает не до конца

Возможные причины
Богатая смесь, пропуски зажигания

Что делать
Проверить систему зажигания: свечи, высоковольтные провода, катушку зажигания

Черный маслянистый

О чем говорит
На свече масло, оно попадает на свечу

Возможные причины
Маслосъемное кольцо на поршне износилось или сломалось, изношены маслосъемные колпачки клапанов

Что делать
Отремонтировать двигатель с заменой маслосъемных и компрессионных колец, колпачков и других деталей. Чаще всего такой ремонт нужен после большого пробега

Белый

О чем говорит
Свеча перегревается

Возможные причины
Свеча не подходит по тепловой характеристике — слишком горячая, бедная
смесь, низкооктановый бензин

Что делать
Проверить, правильно ли выбраны свечи, проверить систему питания, залить
качественное топливо

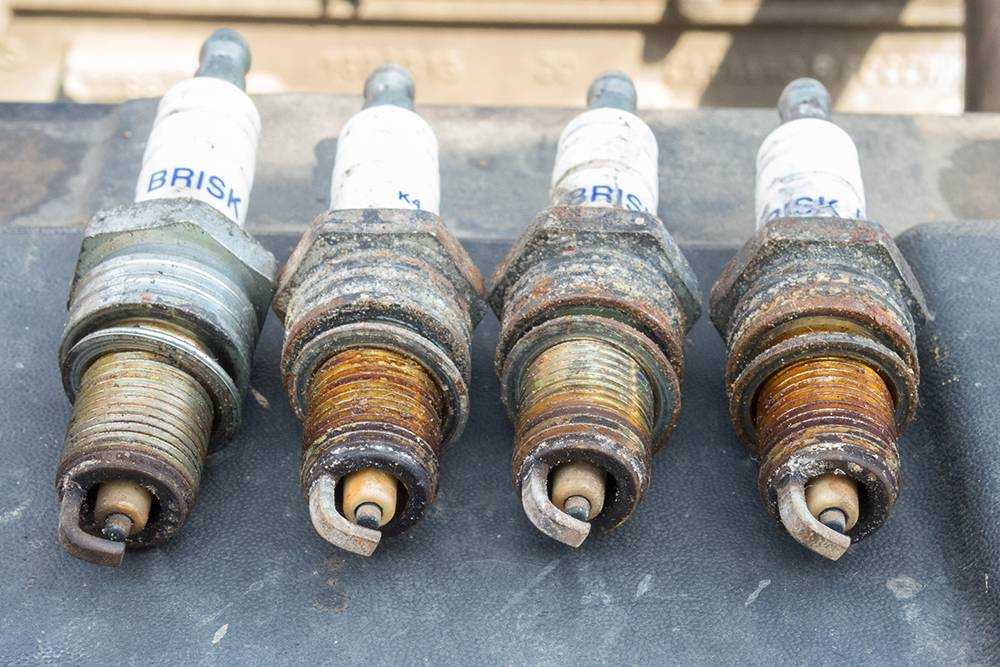

Красноватый

О чем говорит
На свече чистое железо. В бензине избыток антидетонационных присадок

Возможные причины
Некачественный бензин

Что делать
Сменить АЗС и заливать более качественный бензин, поменять свечи

В таблице далеко не все возможные причины неисправностей, а только наиболее вероятные. Кроме того, для правильной диагностики надо сопоставлять внешний вид свечей с другими симптомами неисправности.

В сети много советов, как снять нагар: уже изношенные свечи предлагают потереть наждачной бумагой или отмочить в каких-нибудь химикатах. Мы же рекомендуем устранить неисправность и поменять свечи, даже если кажется, что старые еще походят.

Есть мнение, что нужно раз в год выкручивать свечи зажигания и смотреть, что на них нагорело. И если все в порядке, вкрутить их на место.

Мы не рекомендуем делать это без явных признаков, что с двигателем что-то не так. На свечах с цилиндрическим корпусом уплотнительное кольцо: либо медное, либо стальное, но с воздушной полостью внутри. Это кольцо одноразовое, оно серьезно деформируется при первой установке свечи, их не продают отдельно. С коническим корпусом вроде бы попроще, но есть риск деформировать корпус при повторной установке.

Тем более не стоит чистить свечу от нагара — ее лучше поменять.

Расшифровка маркировки свечей NGK

1. диаметр установочной резьбы и размер шестигранника (А – 18/25,4 мм, В – 14/20,8 мм, С – 10/16 мм, D – 12/18 мм, Е – 8/13 мм, АВ – 18/20,8 мм, ВС – 14/16 мм, BK – 14/16 мм, DC – 12/16 мм). То есть для привычных нам свечей автомобилей ВАЗ первым символом в маркировке должен быть B, например.
2. тип исполнения (P – выступающий изолятор, М – компактная свеча, U – с поверхностным разрядом).
3. тип помехоподавления (R – резистор, Z – индуктивность). На свечах, не имеющих дополнительного помехоподавления, третье знакоместо пропускается (например, в BP6ES).
4. калильное число. У NGK оно обозначается числами от 2 до 10, направление нумерации привычно нам по отечественному стандарту (то есть «двойка» — самая горячая, а «десятка» — самая холодная). Применяемость NGK по калильному числу и их соответствие маркировкам других производителей можно описать так:
5. длина крепежной резьбы (E – 19 мм, EH – 19 мм с хвостовиком частично без резьбы, H – 12,7 мм, L – 11,2 мм). Если NGK имеет не уплотнительное кольцо, а коническую посадку, то используется буква F, а длина резьбы составляет в зависимости от первого знакоэлемента 10,9 мм (свечи А), 11,2 мм (свечи В), 17,5 мм (свечи B*EF). Например, у NGK AR8F маркировка указывает на резьбу длиной 10,9 мм при коническом уплотнении. У компактных свечей зажигания это знакоместо пропускается, так как длина резьбы у них всегда 9,5 мм.
6. величина искрового зазора. Это знакоместо всегда отделяется дефисом, а если оно отсутствует в маркировке, то установлен стандартный зазор: для автомобилей 0,8-0,9 мм, для мотоциклов 0,7-0,8 мм. Зазор указывается в десятых долях миллиметра целым числом, то есть 8 означает зазор 0,8 мм, а 15 – 1,5 мм.
7. конструктивные особенности свечи. Здесь вариантов много:

Это интересно: Почему при запуске двигателя нельзя нажимать сцепление?

Какие типы катушек зажигания существуют

Исходя из их назначения:

• Не имеющие контакта;
• Контактные

Если трамблера в Вашем автомобиле нет, катушка зажигания на 100% бесконтактная. Для катушек индивидуального типа предусмотрен только такой тип. Но если у трамблера есть специальное оснащение – в виде контактов прерывателя – Вы пользуетесь системой зажигания контактного типа.

Если критерий – количество имеющихся свечей зажигания, они подразделяются на:

• Общие;
• Индивидуальные

Различия есть и в вариантах изоляции обмоток. Они бывают:

• Наполненными маслом;
• Сухими (залитыми компаундом);

По типу исполнения и схеме зажигания, классифицируют:

• одиночные (одноискровые);
• сдвоенные (строенные, четырехблочные);
• индивидуальные.

ОдиночнаяСдвоеннаяИндивидуальная

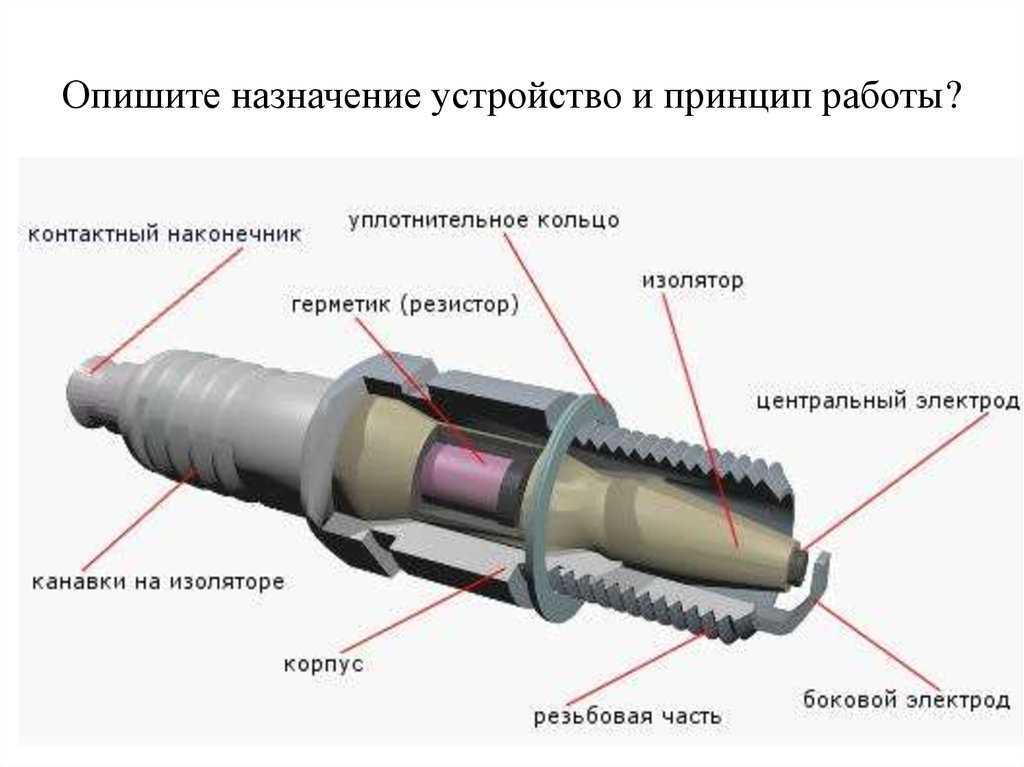

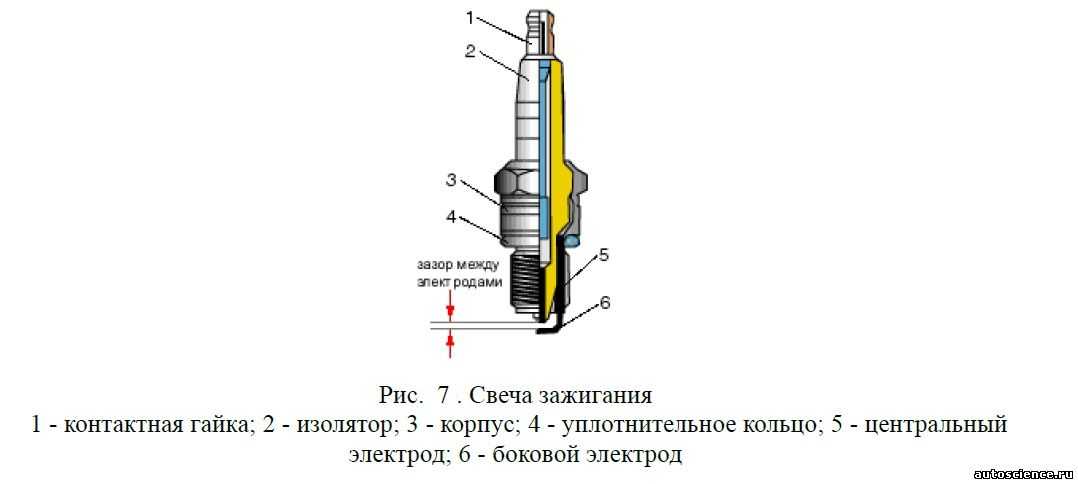

Как устроена свеча зажигания?

Состоит из следующих элементов:

• наконечник (контактный вывод);
• ребра изолятора;
• изолятор;
• цоколь;
• уплотнители;
• электрод боковой ;
• электрод центральный ;
• корпус металлический;
• кольцо уплотнительное.

Наконечник. Его задача заключается в передаче напряжения к центральному электроду посредством специального токопроводящего стержня. На качественной свече наконечник не должен откручиваться. Если же он снимается, это говорит о некачественной продукции.

Изолятор произведен из специального керамического материала. Изолятор имеет волнистый вид, за счет параметров и количества волн можно удлинять путь прохождения напряжения.

Металлический корпус. Глядя на корпус свечи можно о многом сказать. Например, качественная она или нет, узнать производителя. Если на корпусе можно увидеть радужные переливы, то можно смело говорить что это подделка, ведь переливы означают что изделие не полностью прошло термическую обработку.

Металлическое кольцо. Кольцо служит для создания герметичного соединения свечи с блоком цилиндров.

Внутреннее уплотнение предназначено для фиксирования керамического изолятора и улучшения теплопровода.

Конус изолятора (основание волнистого изолятора) бывает в форме бочонка или конуса, все зависит от назначения свечи. Внутри его расположен центральный электрод исходя из внешнего вида которого, можно охарактеризовать работу конкретного цилиндра.

Рекомендуем: Какие технические характеристики и особенности имеет Castrol Magnatec 10W-40

Фаска технологическая облегчает посадку свечи в головку блока цилиндров.

Боковой электрод. Имеет изогнутую форму под 90º C, в составе платиновое напыление, которое способствует его улучшению свойств и долгой службы. В комплектации боковых электродов может быть несколько.

Воздушный зазор. Пространство между керамическим изолятором и металлическим корпусом предназначен для уменьшения и самоочищения нагара. Размер зазора указывается последними цифрами в названии модели.

Центральный электрод. Изготавливается из специальных, стойких к высоким температурам сплавов, может иметь различную высоту и диаметр.

Керамический корпус. Его наличие позволяет изолировать центральный электрод от массы, может выдержать напряжение величиной в 50 кВ.

На корпусе есть резьба, с помощью которой свеча присоединяется к головке блока цилиндров. Корпус имеет форму шестигранника «под ключ» и покрыт специальным антикоррозийным веществом. Опорная поверхность бывает как конусная, так и плоская. Свечное кольцо служит элементом герметизации свечного отверстия. Для изоляции применяется высокого качества керамика. Чтобы избежать потери электричества, на ее поверхности предусмотрены специальные канавки, на которые нанесена глазурь, а область изолятора со стороны камеры сгорания выполнена в виде конуса. В середине керамической части расположены центральный электрод и стержень контакта, а между ними, может быть, располагается резистор. Он предназначен для подавления возможных радиопомех. Боковой электрод приварен к металлическому корпусу. Сплавы для электродов обладают высокой жаростойкостью. Для того, чтобы максимально увеличить срок эксплуатации, внедряют свечи, имеющие несколько боковых электродов, которые покрываются шаром платины или иридия. Их срок службы составляет до 100 000 км.

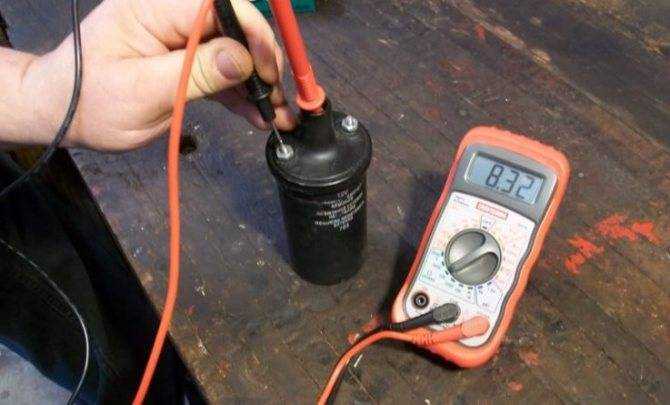

Инструкция по проверке катушки зажигания мультиметром

Проверка описываемого элемента представляет собой трёхступенчатый процесс. Начинается он с тщательной подготовки. Затем осуществляется визуальный осмотр и всё заканчивается тестированием системы с задействованием специальных приборов.

Функционирование катушки может проверяться на профессиональных диагностических стендах в специальных сервисах и дилерских центрах. Для проведения самостоятельной проверки потребуется использовать мультиметр. Данный инструмент представляет собой универсальный диагностический прибор максимально широкого спектра применения.

Подготовительные операции

Перед тем, как начать саму диагностику катушки зажигания, потребуется подготовить мультиметр. Данный прибор в состоянии определить точные показатели напряжения и уровень электрического сопротивления в Ом.

В современных авто установлены разного рода катушки зажигания. Параметры каждой из моделей обозначены ПТС каждого авто. Подобные показатели необходимо знать, чтобы можно было провести диагностику. Проверка заключается в выявлении такого параметра, как сопротивление катушки зажигания, то есть сопротивление вторичной и первичной обмоток. Если в процессе проверки не удаётся обнаружить показатели сопротивления, можно будет опираться на общепринятые признаки.

Это интересно: Продажа в лизинг арестованных автомобилей от Сбербанка

Внешний осмотр

Внешние характеристики системы могут в зависимости от модели немного различаться. Отличаются такие характерные элементы, как:

• крышка;
• корпус;
• расположенная по центру клемма;
• два контакта.

В процессе визуального осмотра элемента потребуется внимательно изучить состояние корпуса и постараться обнаружить на поверхности трещины, сколы и прожжённые участки. По той причине, что корпус выполнен из эбонита и, соответственно, не пропускает ток, неисправность прибора по большей части будет связана с внутренними повреждениями.

Если в процессе изучения состояния внешних характеристик катушки выявляются определённые проблемы, элемент потребуется заменить на новый. Новая катушка должна строго соответствовать всем необходимым техническим характеристикам – сопротивлению обмотки, длительности и энергии искры. Если проблем с внешними характеристиками не обнаруживается, можно перейти к проверке первичной и вторичной обмоток.

Проверка первичной обмотки

На данном этапе мультиметр требуется присоединить к минусовому и плюсовому выводам, а прибор настроить на замер уровня сопротивления. Несмотря на то, что устройства от разных авто характеризуются разными значениями уровня сопротивления, показатель колеблется в диапазоне 0,4 — 2 Ом.

Если в процессе диагностики прибор показывает величину, входящую в данный диапазон, можно судить об исправности устройства. Отображение на дисплее значения 0 Ом прямо говорит о том, что в обмотке произошло короткое замыкание. Если же полученным значением является бесконечность, произошел обрыв в электрической цепи. После проверки первичной обмотки можно приступать к обнаружению проблем со вторичной.

Проверка вторичной обмотки

Во время данной проверки щупы мультиметра потребуется присоединить к плюсовому контакту и к проводам высокого напряжения. Если устройство обладает специальным пластинчатым сердечником, параметры сопротивления будут находиться в диапазоне 6 — 9 кОм. Все остальные категории катушек будут превышать 15 кОм.

Сравнение результатов измерений с нормированными значениями

После проверки и определения уровня сопротивления двух категорий обмоток, все полученные показания нужно сравнить со стандартными, установленными производителем параметрами. Тщательная проверка сдвоённой катушки – это более сложная задача. Первичная обмотка в катушках такого плана подключается непосредственно к разъёму.

Стандартная схема сдвоённой катушки несколько отличается от обычной и её знание необходимо в процессе проверки первичной обмотки. Вторичная обмотка будет прозваниваться без особых проблем. Для этой цели достаточно просто присоединить тестер к паре высоковольтных выводов.

Поиск возникновения проблемы

Вначале нужно проверить работоспособность свечей, причем эта проверка может косвенно указать на неисправность катушки.

Для проверки всего лишь нужно выкрутить свечи, вставить их в наконечники проводов высокого напряжения, замассировать их и провернуть несколько раз стартером коленчатый вал. При этом следует смотреть на искру, образовывающуюся между электродами.

Если обнаружено, что какая-то свеча работает неправильно и искра в ней образовывается с перебоями, ее следует заменить, а на ее место установить заведомо исправную.

Если и исправная свеча работает с перебоями – проверяется провод высокого напряжения.

Если перебои сохраняются и при замененном проводе, то в карбюраторных авто следующим осматривается распределитель, а только потом – катушка.

В инжекторных же авто, оснащенных модулем, такого распределителя нет, поэтому можно сразу приступать к проверке модуля.

Проверить данные элементы не составит особых сложностей, а из оснащения потребуется только мультиметр с возможностью работы в режиме омметра, причем с диапазоном измерения до 200 МОм.

Чтобы было более наглядно, рассмотрим, как производится проверка этих элементов зажигания на разных автомобилях.

Как проверить датчик АБС

Срок эксплуатации

Конкретный вид свечей зажигания и их марка оказывают огромное влияние на их срок эксплуатации. Никелевые свечи зажигания, к примеру, рассчитаны на средний срок работы в 30-45 тысяч километров пробега автомобиля. Платиновые аналоги работают в разы дольше — они способны продержаться и 70, и 80 тысяч километров.

Свечи с иридиевым электродом варьируются в зависимости от толщины электродов и их конструкции, их срок «жизни» может составлять как 69, так и 120 тысяч километров пробега. На платиновых и иридиевых электродах практически не образуется нагар, благодаря чему горючая смесь воспламеняется в разы лучше. Сопротивление свечей зажигания не зависит от того, какой конкретно металл используется при их производстве.

Свеча зажигания А17ДВРМ

Свечи зажигания А17ДВРМ производятся на заводе компании Bosch в России (г. Энгельс Саратовской области). Она повсеместно устанавливается на карбюраторные двигателя отечественных автомобилей.

Свеча зажигания А17ДВРМ

Рассмотрим параметры этой свечи зажигания, ее устройство и применяемость.

— Описание свечи зажигания А17ДВРМ

Конструкция свечи зажигания А17ДВРМ не разборная. Стальной корпус имеет резьбовую часть и шестигранник под ключ 21 мм. К корпусу приварен боковой электрод из никель-марганцевой проволоки. Изолятор изготовлен из высококачественного керамического материала — хилумина, обладающего высокой механической и электрической прочностью. Наружная поверхность изолятора глазурована для улучшения изоляционных свойств и уменьшения отложения влаги, благодаря чему уменьшается возможность поверхностного разряда. Внутри изолятора находится составной центральный электрод, состоящий из собственно электрода изготовленного из жаростойкого хромникелевого сплава с медным сердечником и стального стержня. На верхнюю часть стержня на резьбе навернут контактный наконечник для присоединения высоковольтного провода. Нижняя часть стержня и верхняя часть центрального электрода залиты резистивным стеклогерметиком, не допускающего прорыва газов через отверстие изолятора (он же помехоподавительный резистор). На нижней части стержня имеется накатка для лучшего сцепления со стеклогерметиком.

Свеча зажигания А17ДВРМ относится к серии ЭЗ STANDARD производителя.

— Схема свечи зажигания А17ДВРМ

— Технические характеристики свечи зажигания А17ДВРМ

Боковой электрод один

Тип резьбы М14*1,25

Длина резьбы 19 мм

Гайка под ключ на 21 мм (20,8 мм)

Калильное число 17

Зазор между электродами свечи 0,7 мм

Тепловой конус (юбка) выступает за край корпуса свечи

Помехоподавительный резистор (5 кОм) имеется

Керамическая масса изолятора хилумин

Интервал замены 15.000 км пробега

— Расшифровка маркировки свечи зажигания А17ДВРМ

А – один боковой электрод, резьба на корпусе свечи М14*1,25

17 – калильное число 17 (среднее между холодными и горячими свечами)

Д — длина резьбы 19,0 мм

В – тепловой конус изолятора выступает за торец корпуса свечи зажигания (на 1,5 мм)

Р — есть помехоподавительный резистор

М — центральный электрод имеет медный сердечник

— Применяемость

Свечи зажигания А17ДВРМ и их аналоги могут применяться в бесконтактной системе зажигания большинства карбюраторных 8-ми клапанных двигателей отечественных автомобилей ВАЗ и некоторых других производителей (включая иномарки).

ВАЗ 2104 (двигатель 1.3 л)

ВАЗ 21043 (двигатель 1,5 л)

Ваз 21047 (двигатель 1,5 л)

ВАЗ 2105 (двигатель 1,3 л)

ВАЗ 21053 (двигатель 1,5 л)

ВАЗ 2106 (двигатель 1,6 л)

ВАЗ 21061 (двигатель 1,5 л)

ВАЗ 21065 (двигатель 1,5 л)

ВАЗ 2107 (двигатель 1,5 л)

ВАЗ 21072 (двигатель 1,3 л)

ВАЗ 21074 (двигатель 1,6 л)

ВАЗ 2108, 2109, 21099 ( двигатель 1,3 л), ВАЗ 21081, 21091, 21099 (двигатель 1,1 л) и 21083, 21093, 21099 (двигатель 1,5 л)

ВАЗ 21100 (двигатель 1,5 л)

ВАЗ 21111 (двигатель 1,5 л)

ВАЗ 2115-01 (двигатель 1,5 л)

Нива 2121 (двигатель 1,6)

Нива 21213 (двигатель 1,7)

Таврия (двигатель 1,1 л)

ИЖ 2126 (двигатель 1,7 л)

ИЖ 2717 (двигатель 1,6 л)

Примечания и дополнения

— Свечи зажигания А17ДВРМ-10 применяются на инжекторных двигателях автомобилей ВАЗ. Например, на двигателе 2111. Они имеют аналогичную конструкцию, но зазор между электродами 1 мм (или 1,1 мм).

Характеристики популярных катушек зажигания

Катушка зажигания	Коэффициент трансформации	Конструктивные особенности	Применяемость катушек зажигания
Б114-Б	227	Р, М, ДР	ЗиЛ-130, 131; ГАЗ-56, 66, 3102; ПАЗ, КАвЗ
Б115-В	88	Р, М, ДР	М-412, 2140, 2141; ГАЗ-24; ЗАЗ-968 и др.
Б116	153	Р, М, ДР	ГАЗ-2410, 31029
Б117	78.5	Р,М	ВАЗ-2101,…07, 2121
Б118	115	Р, М, Э, ДР	ЗиЛ-131; ГАЗ-66 и др.
27.3705	82	Р, М	ВАЗ-2104,…09, 2121; М-2141; ЗАЗ-1102
29.3705	90	Р, С	ВАЗ-2108, 09 (МСУД); ВАЗ-1111; ВАЗ-2110
3009.3705	70	З, С	ГАЗ-3302 (МСУД)
3112.3705	80	З, С	ВАЗ-2107,…12; ГАЗ-31029
8352.12		Р, М	ВАЗ-2110,…12

Р — разомкнутый магнитопровод;
З — замкнутый магнитопровод;
М — маслонаполненная катушка;
С — сухая катушка;
Э — экранированная катушка;
ДР — катушка имеет добавочное сопротивление (0,9…1,0 Ом)

Бобины могут отличаться некоторыми незначительными нюансами, влияющими на слаженность работы двигателя. Например, бобина Б-115В может быть заменена на Б-117А. По характеристикам Б-115В и Б-117А практически идентичны. Но ток искрового разряда у Б-115В мощнее – 38 мА, а у Б-117А всего лишь – 30 мА. Мощная искра лучше, чем слабая, и замена Б-115В на Б-117А не приводит ни к каким негативным последствиям. Но владельцы автомобилей с тахометрами, обнаружат, что показания прибора не совпадают с действительными. Это происходит из-за отсутствия в 117 модели добавочного резистора. То есть, замена практически одинаковых приборов Б-115В на Б-117А, или наоборот, не всегда корректна.

Если в вашем автомобиле установлена катушка зажигания Б116, то следует знать, что они выпускаются в двух модификациях. Для контактных и бесконтактных систем. Модификации 03, 04 для бесконтактных.

В современных автомобилях чаще применяются индивидуальные катушки, для каждой свечи отдельно. Индивидуальные повышающие трансформаторы для каждой свечи значительно упрощают систему зажигания, исключая из электрической цепи модуль распределения

Наиболее популярными производителями подобных устройств являются:

• немецкая компания Бош;
• тайваньская Dynatec;
• итальянская

Но если первую компанию, Бош, можно считать генеральным разработчиком устройств, то вторые Dynatec и ERA изготавливают их клоны, но на достаточно высоком техническом уровне и по надежности почти не уступают оригиналу, несмотря на более низкую цену.
