Что такое ступица колеса и для чего она нужна?

Особенности крепления ступицы к колесу

Ступицы легковых и грузовых автомобилей устанавливаются по-разному, поэтому они имеют ряд конструктивных отличий.

Ступицы легковых автомобилей обычно представляют собой короткий полый цилиндр, на внешней поверхности которого имеется фланец под крепление колесного диска и тормозного диска. Внутри ступиц передних ведущих колес выполнены шлицы, а на внешней поверхности — выточки под подшипники.

ПОДРОБНОСТИ: Хендай ix35 — список регламентных работ (ТО 1, 2, 3, 4) и детали при обслуживании

Ступицы грузовых автомобилей выполняются в виде цилиндров достаточно большого диаметра и длины, на их внешней поверхности также имеется фланец для монтажа тормозного барабана и колес. На внутренней поверхности ступицы выполнены выточки под установку подшипников, также нередко предусмотрены стенки, разделяющие внутреннее пространство ступицы на полости для подшипников. На наружном торце ступицы имеются отверстия с резьбой для крепления фланца полуоси.

Нужно отметить, что сегодня ступицы грузовых автомобилей зачастую объединяются с тормозными барабанами, что многократно облегчает задачу обслуживания и ремонта тормозных механизмов.

Наконец, в современных ступицах часто предусмотрено место под установку разнообразных датчиков, трубопроводов для подачи сжатого воздуха в колесо и другие устройства.

Причины неполадок

Ступица — очень прочная деталь автодиска, поэтому поломки случаются редко. Но все же иногда происходит деформация запчасти. К тому же задняя ступица более износоустойчива в отличие от передней, так как меньше подвергается сильным нагрузкам.

Вам это будет интересно Об колесных дисках Алютек (Alutec) на автомобиль

«Дорожные факторы»

Попадающая влага и пыль со временем вытесняют смазку, и диск в результате избыточного трения начинает перегреваться.

Недостаточная смазка

Занимает первое место среди причин поломки этой запчасти.

Важно!

Иногда ее причиной становится некачественный материал для смазки.

Сильный «затяг» крепежа

Часто бывает, что болты ввинчены до упора более чем надо — так происходит износ резьбы.

Важно!

Если ступица и подшипник являются неразделимым соединением, то износ такой конструкции почти не грозит.

Разновидности переднего ступичного подшипника на Рено Логан

Поэтому при выборе стоит знать, есть ли на автомобиле эта функция. Помимо заводского подшипника существует ряд аналогов, которые можно применять для установки на Рено Логан.

Оригинальный номер запчасти

1. Артикул оригинального подшипника выглядит так – 6001547686. Это каталожный номер с функцией АБС и его стоимость составляет – 3400 руб.
2. Если автомобиль не оснащён функцией АБС, то артикул выглядит следующим образом – 771205779. Стоимость составляет в среднем – 2250 рублей.

Аналоги

Существует ряд аналогов, которые можно и рекомендовано устанавливать на Рено Логан вместо оригинального заводского подшипника. Что же касается качества, то перечисленные ниже, ничем не уступают тем, что сделаны на заводе изготовителе.

Итак, сначала рассмотрим аналоги ступичного подшипника на Рено Логан с функцией АБС:

Наименование производителя	Каталожный номер	Средняя цена в руб. по РФ
Dello	30600105470686	900
Denckermann	W413279	1200
Master-sport	6561-SET-MS	1350
Automotor France	ABR5580	1400
Breckner	BK26004	1500
Bta	H1R026BTA	1650
Asam	30454	1750
SCT	SCP 6561	1750
Mapco	26150	1800
Hans Pries	700 546 755	2000
ABS	201127	2100
SNR	XGB.41371.R00	2100
Kraft Automotive	4105029	2600
Optimal	701 837	3000
Stellox	43-28402-SX	3000
Febi	26887	3300
Ruville	5584	3600
SWAG	60 92 6887	6300

Таким образом, видно, что существует довольно много аналогов, которые можно установить вместо переднего заводского ступичного подшипника с АБС.

Теперь, рассмотрим список аналогов, которые без АБС:

Наименование производителя	Каталожный номер	Средняя цена в руб. по РФ
Kamoka	5600006	850
Bta	H1R006BTA	860
Febest	DAC37720037-KIT	875
Dello	30770102050779	880
NK	753910	900
Cx	CX 101	960
Denckermann	W413235	1000
Kraft Automotive	4105125	1000
Starline	LO 03596	1100
Breckner	BK26001	1200
Master-sport	3596-SET-MS	1300
Meyle	16-14 309 0353	1300
ABS	200002	1300
Febi	05528	1300
Autlog	RS1041	1300
Optimal	700 310	1300
Ashika	44-11001	1400
Denckermann	W413088	1500
Ruville	5516	1600
SWAG	60 90 5528	1600
Coram	CR016ZZ	3000

Аналогов заводского подшипника передней ступицы без АБС также очень много и есть с чего выбрать. Как видно с таблицы основная ценовая политика колеблется в районе 1300 рублей, что дешевле оригинальной детали.

Размеры подшипника передней ступицы

Иногда случаются случаи, когда невозможно купить подшипник и продавцы предлагают назвать размер, чтобы подобрать подходящий. 90% автомобилистов даже не знают, как он исчисляется и что такой критерий существует.

Также, некоторые производители предлагают каленые подшипники, которые имеют значительно высший ресурс использования. Стандартная деталь может проехать до 30 000 км, а вот каленый вариант – до 50 тыс. км.

Таким образом, можно найти и подобрать аналог для установки на Рено Логан.

Установка ступичного подшипника на свое место

Первым делом хорошенько смазываем внутреннюю часть ступицы, как это показано на фото ниже:

И также, не вынимая ее из тисков, необходимо установить новый подшипник на место. Для это наставляем его ровно по центру, и при помощи подходящей по размеру проставки забиваем. Если действовать аккуратно, то можно это сделать даже с помощью обычного бруска (деревянного), равномерно постукивая с разных стороны, чтобы не было перекосов:

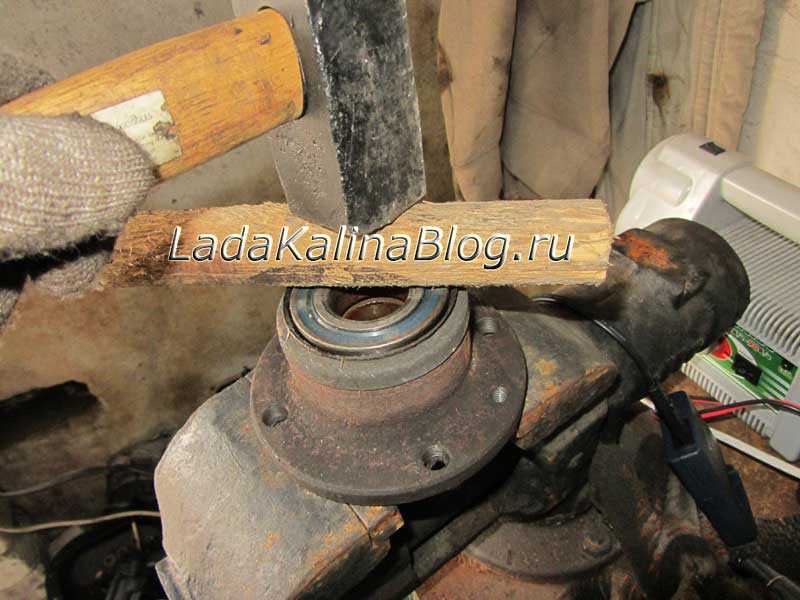

Затем можно также взять головку на 30 или старый подшипник, и забить новый до тех пор, пока не появится посадочное место под стопорное кольцо:

Устанавливаем кольцо на прежнее место и дальше можно одевать всю эту конструкцию в сборе на полуось. Монтаж, к счастью, выполняется достаточно быстро и без лишних проблем, так как все забивается даже от усилий двух рук. Разумеется, что предварительно полуось тоже стоит смазать получше!

Что касается цены, то новый подшипник стоит порядка 500 рублей в магазине.

На этом наверное все, что можно сказать о данном ремонте Лады Калины. Надеюсь, что мои труды не пройдут даром и помогут вам при возникновении подобной проблемы! Да, кстати, в скором времени в блоге будут видео руководства, так что ждите следующий статей!

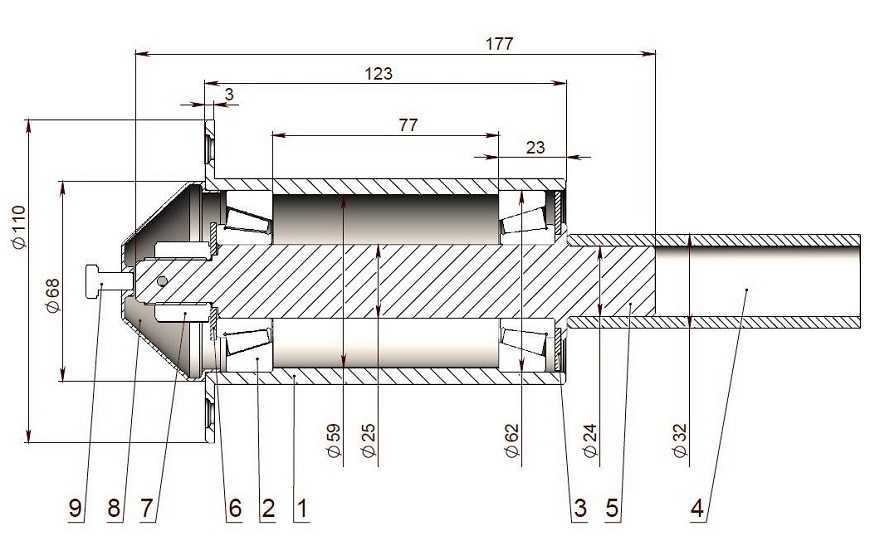

Как выглядит и как устроена

В момент езды ступица, в основном, берет на себя очень существенную нагрузку. Дабы она могла с ней справиться, ее делают таким образом: берется цельнолитая стальная заготовка и обрабатывается на токарно-фрезерном станке нужная деталь.

Устройство механизма простое: это круглый элемент с внешним ободом, где находятся специальные отверстия.

Функции ее компонентов:

• На внешнем ободе есть специальные отверстия, чтобы ввинчивать туда направляющие болты и втулки, удерживающие колесо. Иногда вместо болтов можно встретить шпильки, которые прикручиваются посредством гаек.
• В машинах, где работает АБС, есть особое место для АБС-датчика.
• Внутренняя часть механизма используется для установки туда роликоподшипников.
• Отверстие со шлицами используется, чтобы установить туда полуоси шруса.

Для вращения автомобильного диска применяются роликоподшипники. Они могут быть разными в зависимости от конкретной конструкции. Как правило, это конусные или роликовые механизмы. Шариковые встречаются редко, поскольку у них слишком малая площадь соприкосновения.

Причины неисправности ступичного подшипника

Силы трения – основной враг для шариков или роликов. Со временем смазка теряет свои качества и начинается истирание сферической поверхности элементов, заключенных внутри обойм. Признак – чрезмерный нагрев, нарастающий гул во время движения, металлический скрежет.

Выход из строя одного из элементов сборки: оси или ступицы непременно скажется на работе подшипника: увеличится сила ударов на обоймы, появится чрезмерная осевая и радиальные нагрузки.

Другие причины:

• экстремальная езда;
• плохие дорожные и климатические условия: грязь, пыль, выбоины;
• неправильная установка, регулировка, применение ударных способов при сборке узла.

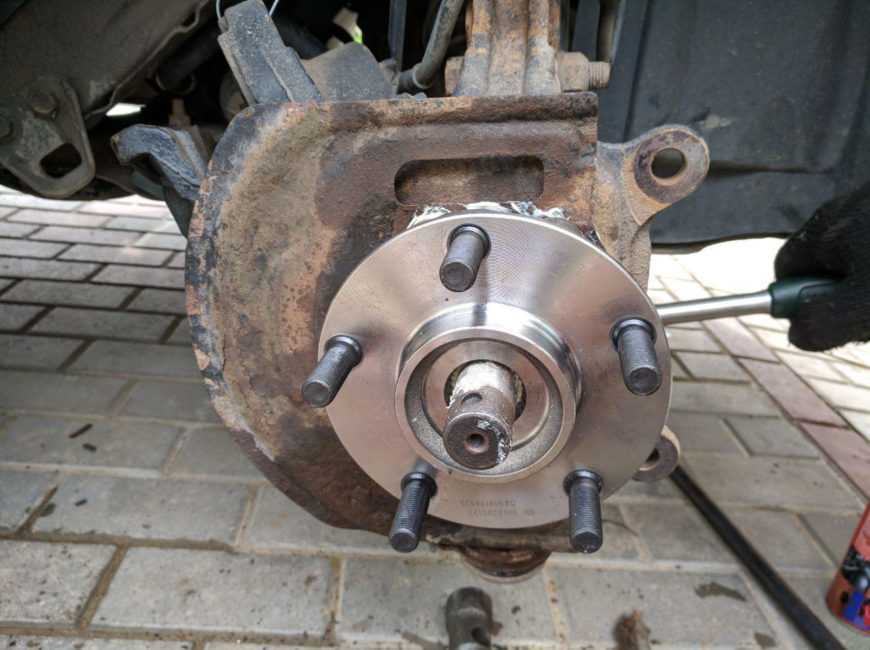

Пошаговая инструкция

1. Пока автомобиль на колесах срываем ступичную гайку с той стороны где будете менять подшипник. Гайка под головку на тридцать. Усилие затяжки достаточно большое, поэтому берите вороток по мощнее.

Так же перед откручиванием гайку можно взбрызнуть проникающей смазкой.

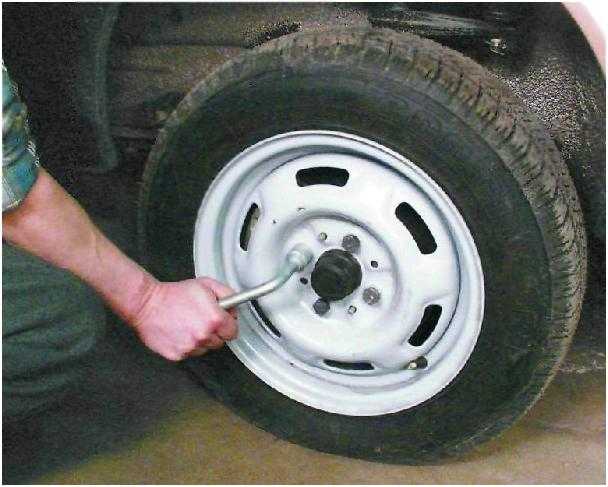

2. Срываем колесные болты, поддомкрачиваем, выкручиваем болты и снимаем колесо.

3. Полностью выкручиваем ступичную гайку.

4. Если у вас машина с ABS значит нужно отключить датчик. Вынимаем датчик он закреплен на пружинке.

Для удобства отгибаем немного вверх кронштейн крепления провода ABS.

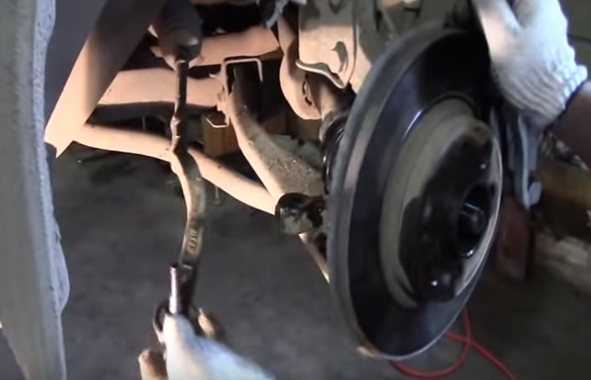

5. Теперь нам нужно открутить рулевой наконечник и отвести в сторону. Это мы показывали ранее.

6. Теперь нам нужно снять тормозной суппорт. Разводим колодки с помощью плоской отвертки (не упирайте отвертку в рабочую поверхность колодки).

7. Откручиваем два болта крепления скобы суппорта сзади и снимаем его. Болты под головку на восемнадцать.

После снятия суппорт подвязываем на проволоке к стойке.

8. Откручиваем два винта крепления тормозного диска и снимаем его. Крепеж под Torx T40.

Винты нужно предварительно обстучать молотком через наставку, и брызнуть проникающей смазкой.

9. Часто после откручивания крепежных винтов тормозного диска он не снимается. В этом случае аккуратно обстукиваем молотком и он отойдет.

10. Откручиваем гайки крепления кулака к стойке. Ключом на восемнадцать держим головку болта, а воротком с головкой откручиваем.

Болты пока не вынимаем.

11. Откручиваем болт крепления шаровой опоры. Держим головку болта ключом на шестнадцать, а воротком с головкой откручиваем гайку.

После откручивания гайки, вынимаем болт. Частенько болт сильно прикипает. Брызгаем проникающей смазкой, одеваем головку с воротком на головку болта и крутим туда-сюда несколько минут. После таких манипуляций болт должен выйти.

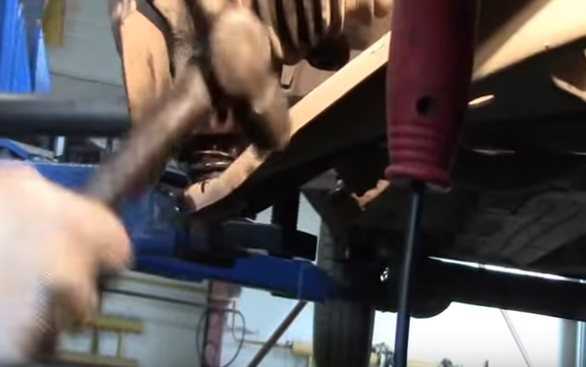

12. Вынимаем палец шаровой из кулака. Забиваем клин в разрез куда вставлен палец шаровой, и далее стуча молотком по рычагу палец должен выйти.

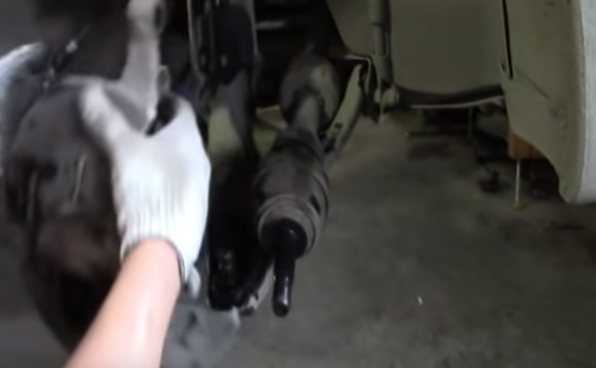

13. Вынимаем привод из ступицы. Если прикипел, брызгаем проникающей смазкой и легонько помогаем молотком.

14. Вынимаем болты крепления ступицы к стойке и она у нас в руках.

15. Желательно открутить защитный кожух, он закреплен тремя болтами. При откручивании болты эти часто обрываются, поэтому если сможете выпрессовать подшипник без снятия кожуха, не снимайте.

16. Далее два варианта действий. Первый, отнести ступицу на сервис и ребята на прессе поменяют подшипник за десять минут и не за большие деньги. Второй, пробовать самому спрессовывать и запрессовывать подшипник в тисках.

Если выберете второй вариант, то хочу рассказать несколько нюансов. Вам нужно будет подбирать различные проставки, оправки чтобы проделать замену подшипника в тисках. Сперва нужно выпрессовать ступицу. После выпресовки обычно внутренняя обойма подшипника остается на ступице. Можно ее аккуратно подрезать болгаркой и расколоть зубилом.

Подшипник нужно выпрессовать и запрессовывать через наружную часть. Есть еще нюансы по запрессовке подшипника если у вас Логан с ABS. Более подробно рекомендую смотреть в видео уроке с 8 минуты.

Когда будете запрессовывать ступицу упор нужно делать на внутреннюю обойму.

После замены подшипника сборку производим в обратном порядке. У кого вопросы, задаем в комментарии.

Видео замены подшипника на Рено Логан

Более доступно процесс можно посмотреть на видео. Подробно показан весь ремонт, начиная со снятия ступицы и заканчивая запрессовкой подшипника. Операции производятся с комментариями специалиста: Renault Logan: замена ступичного подшипникаЗамена переднего подшипника ступицы Рено ЛоганПримечание:

Чтобы заменить передний подшипник и не производить после этого сход развала (без сход-развала), необходимо снять переднюю стойку Рено Логан в сборе с поворотным кулаком, открутив дополнительно поворотный рычаг и верхние болты опоры под капотом. О том, как снять переднюю стойку у Рено Логан, читайте в статье по замене верхней опоры. Другой способ избежать сход развала – это заменить подшипник прямо на автомобиле, не снимая поворотного кулака, тут понадобится маленький резьбовой съемник ступичных подшипников.

Функции и задачи ступиц

Ступица, как часть подшипника, обеспечивает колёсам автомобиля полноценное вращение. Все ступицы
передают крутящий момент колесу, удерживают тормозную систему авто, крепят колесо к подвеске,
вращают его вокруг оси. За счёт этого автомобиль осуществляет свою главную функцию – едет.
В передних и задних колёсах детали подшипника выполняют немного разные функции.
Основные задачи ступиц передних колёс – соединение диска с поворотным механизмом, торможение и
движение автомобиля в целом, если он переднеприводный. Дело в том, что в этом случае именно через эту запчасть происходит вращение колеса.
В заднеприводных автомобилях важными являются не только передние, но и задние ступицы. Они обеспечивают
крутящий момент, ответственные за тормозной путь машины, оснащены датчиками движения и скорости (в современных иномарках).

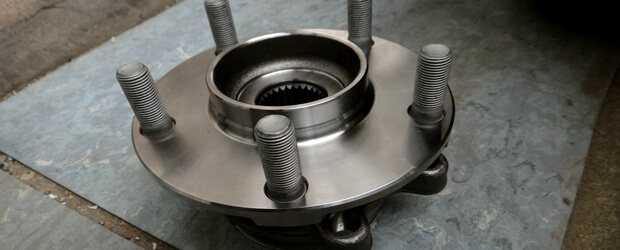

Что такое ступица и зачем она нужна

В механике ступицей называют центральную часть детали с отверстием (обычно она имеет вид шпоночного паза) для насадки на вал, в частности на цапфу. Также к ступице крепятся спицы.

Именно так выглядит ступица Деталь изготавливают из чугуна или стали токарно-фрезерной обработки.

Эта важная запчасть обеспечивает движение и управляемость авто. Ее основные функции:

• крепление колеса;
• его вращение;
• передача крутящего момента от трансмиссии на колесо, то есть соединение вала и диска.

Ступицы делят на два вида — ступицы переднего и ступицы заднего колеса. Отличаются они местоположением: первые можно найти в передних колесах, а вторые — в задних.

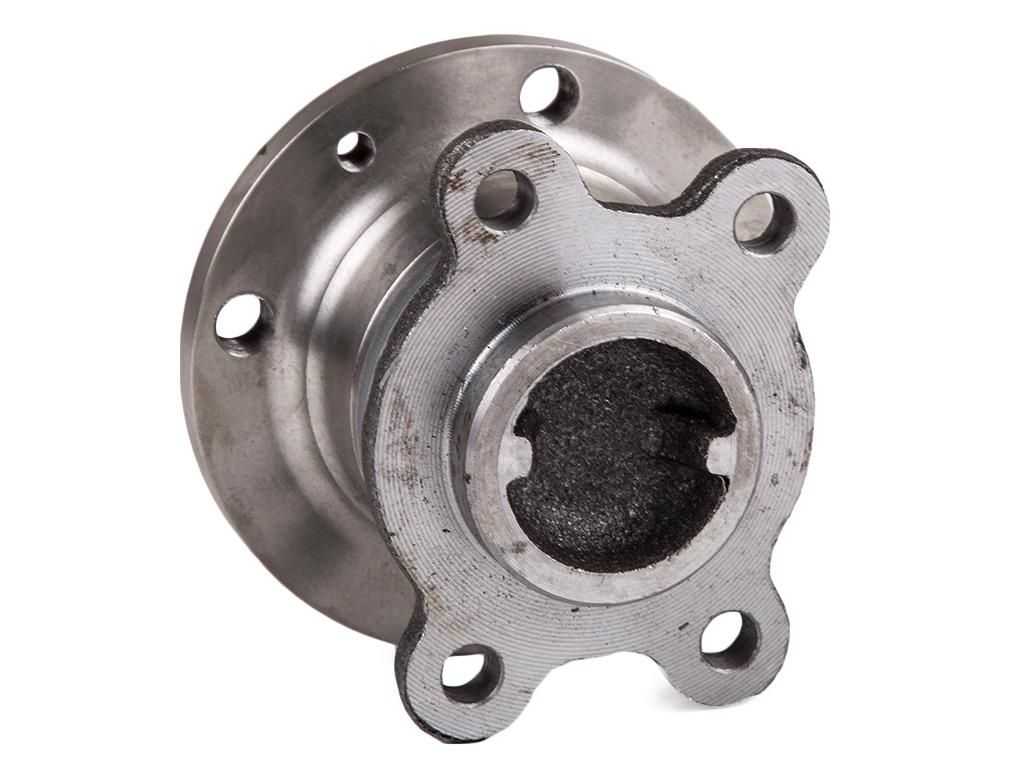

Ступица заднего колеса

Снимаем ступицу с заднего колеса

Как произвести снятие ступицы заднего колеса у автомобилей различных модификаций:

• Необходимо снять защитный колпачок со ступицы.
• На бортике ступичной гайки выпрямить замятый край с помощью зубила.
• Слегка ослабить затяжку ступичной гайки. Тут нужно довольно большое усилие, так что лучше это делать с помощником, который в салоне будет давить на тормоз.
• Потом нужно поддомкрачивать и снимать колесо.
• Следом нужно снять тормозной барабан, на котором у нас болт ступицы заднего колеса.
• Потом до конца откручивать гайку и вытаскивать шайбу, находящуюся под ней.
• Необходимо установить специальный съёмник и уже тогда снимать ступицу.

Вот, собственно, краткая инструкция как снять ступицу заднего колеса на автомобилях.

Главное, необходимо запомнить, что поломка ступичного подшипника это далеко не шутка и с этой неисправностью эксплуатация автотранспортного средства запрещена. Лучше вовремя отремонтировать автомобиль, чем потом тратить деньги на его восстановление. А что вы думаете об этом? Был ли этот материал вам полезен?

Как распознать неисправности

Существует много признаков, которые помогают определить поломку:

• неравномерное стирание шин;
• повышенная вибрация;
• появление посторонних шумов;
• перегрев диска (это означает, что подшипник не исправен);
• автомобиль отклоняется в сторону от прямолинейной траектории и раскачивается кузов (эти признаки объясняются тем, что исправное колесо обеспечивает ровное движение, а когда возникает поломка — происходит разбалансировка).

Важно!

Самый характерный «рисунок» — звук в задней ходовой части.

Наиболее легкий способ

Если все вышеперечисленное не улавливается слухом и вестибулярным аппаратом, то есть оптимальный метод. Нужно толкнуть шину ногой для выявления люфта.

Обратите внимание!

Такой способ очень эффективен на начальных стадиях, когда признаки наименее выражены.

Стандартные размеры ступицы

Разные модели автомобилей оборудованы разными по диаметру ступицами. Но всегда должно соблюдаться правило, что цилиндр ступицы может быть установлен на колес с минимальным допуском. Существует так называемая система DIA, которая устанавливает диаметры автомобильных колес.

Если колеса будут меньше положенного им размера, их не получится установить на ступицу. Если же колеса будут больше, они будут просто болтаться. Иногда производители изготавливают колеса с достаточно большими диметрами. Правда для правильной установки диска на ступицу приходится применять специальные переходные кольца. В данном случае эти переходные кольца помогают обеспечить центровку колеса на ступице.

Детальная инструкция замены заднего подшипника ступицы

Замена задних ступичных подшипников ваз 2110

• Автомобиль стопорится спереди.
• Срываются болты колёс.
• Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.
• Необходимая сторона поддомкрачивается, выставляются «козелки».
• Колесо снимается.
• Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Замена подшипника ступицы заднего колеса ваз 2110

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.

Задний ступичный подшипник ваз 2110

• Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
• Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
• Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
• Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
• Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.

Ваз 2110 задний подшипник ступицы

• Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
• Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Ваз 2110 подшипник задней ступицы

• Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
• Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
• Ступица устанавливается на твёрдой поверхности.
• Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
• Пол килограммовым молотком слегка выравнивают элемент в плоскости.
• Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.

Марка подшипник задней ступицы ваз 2110

• Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
• Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.

Легко заменить подшипник задней ступицы

Порядок сборки подшипника

Теперь пришло время сборки, ступица одевается на ось, при этом нужно извлечь болт, используемый для стяжки обоймы.

Ступичный подшипник сзади

• Центральную гайку максимально закручивают и подтягивают. В данном случае подразумевается установка новой гайки. Также ставим упорную шайбу.
• Надевается и прикручивается снятый ранее тормозной барабан с колесом.
• Оценивается вращение, если нет никаких шумов, тогда все действия были выполнены правильно. Машина снимается с домкрата.
• Колесо с центральной гайкой затягиваются.
• Закрываются гайки ступицы и надёжно затягиваются колеса.

Окончательная затяжка гаек колеса

Для лучшего разъяснения процесса рекомендуется посмотреть видео. Поможет также фото, как промер наглядного пособия. При помощи пошаговой инструкции можно быстро и легко осуществить замену заднего подшипника ступицы своими руками, не затрачивая средства на ремонт в СТО. Делая все, как того требует инструкция, можно даже неплохо сэкономить, ведь цена на ремонт в данном случае будет значительно ниже. Так же на нашем ресурсе Вы можете узнать о замене переднего подшипника ступицы.

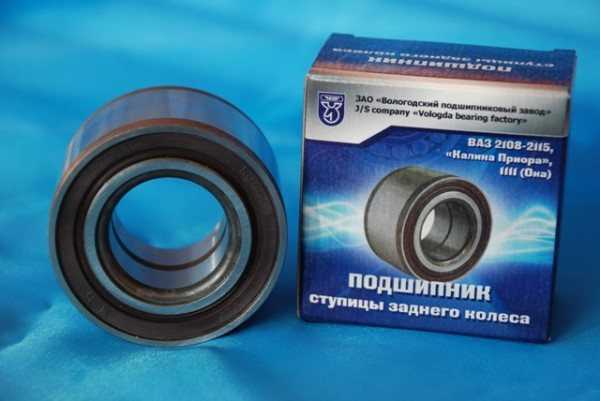

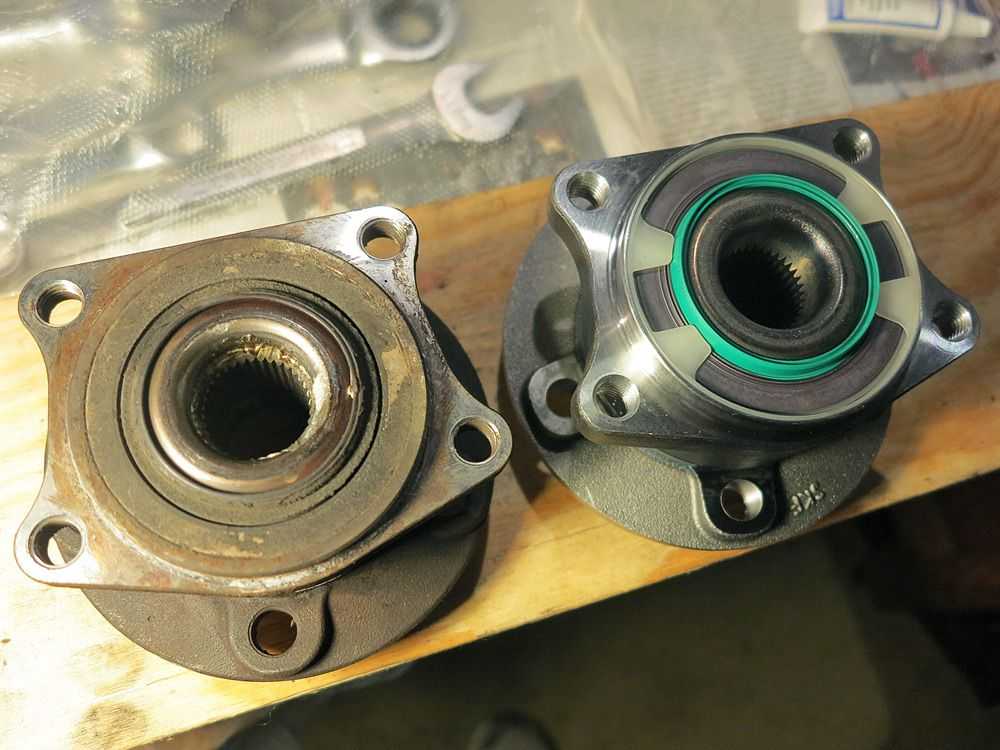

Какие подшипники купить?

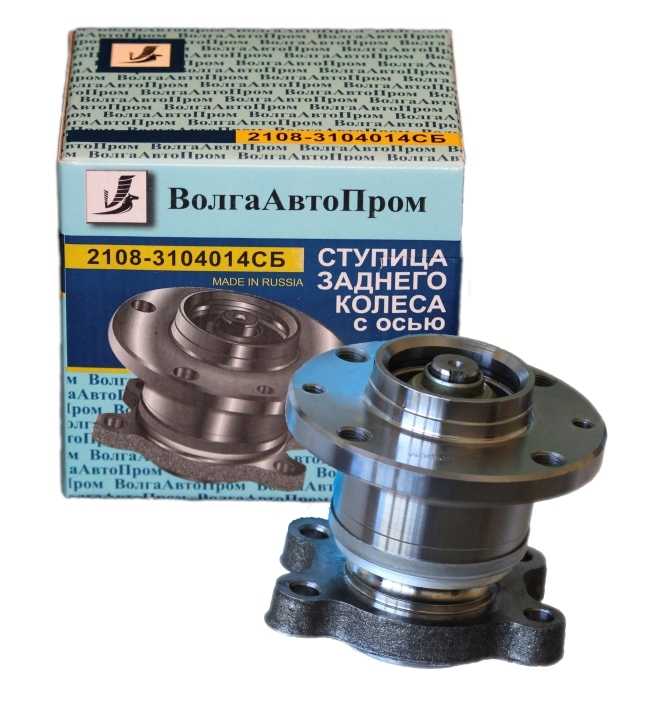

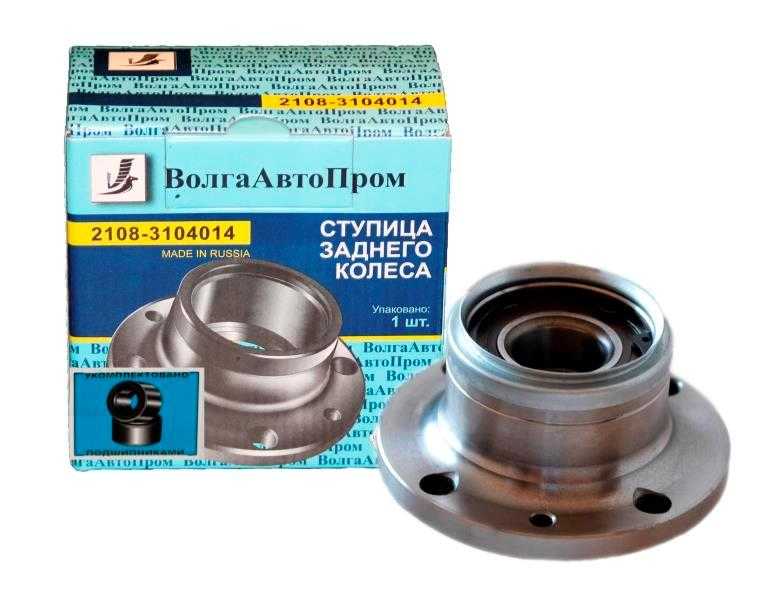

Цена ступицы в сборе для автомобилей ВАЗ-2108 и аналогичных моделей составляет около 1200 рублей. Подшипник обойдется примерно в 350-600 рублей (в зависимости от производителя и жадности продавца)

Неплохие результаты показывают некоторые зарубежные производители подшипников, но если вы хотите качество и дешевизну, то обратите внимание на отечественные – вологодские или самарские. Первые оказываются намного качественнее, срок службы высокий

Но нужно покупать детали только у проверенных продавцов – на рынке запчастей немало китайского ширпотреба, качество которого оставляет желать лучшего.

Диагностика

Проверить жизнеспособность подшипника ступицы совсем просто, это сможет сделать даже абсолютно далекий от механики человек. С соответствующей стороны, где прослушиваются подозрительные звуки, передок поддомкрачивается, чтобы колесо зависло в воздухе; Диск держится руками за верх и низ и раскачивается: одной рукой толкаете, второй тянете на себя. Если колесо свободно поддается воздействию, подшипник уже негоден к службе. Даже на первый взгляд незначительный люфт свидетельствует о том, что подшипник начал сыпаться; если же скат просто болтается, значит, меры нужно принимать срочно.

Тянуть и дергать можно смело: колесо выдерживает гораздо более серьезные нагрузки, чем может оказать человек без дополнительной техники. Суммируя все сказанное, на вопрос, можно ли ездить, если гудит подшипник ступицы, следует ответить так: допускается, пока гул еще совсем тихий, на небольшой скорости, объезжая малейшие колдобины – и желательно в направлении автомагазина или СТО. Даже рисковые водители считают, что больше 200 км с такими симптомами проезжать не стоит, если вы цените свою жизнь и не готовы жить с тяжким грузом вины за чужую

Инструменты для замены задней ступицы

Для демонтажа ступицы потребуются следующие инструменты:

1. Набор торцевых головок с удлинителем.
2. Пассатижи (плоскогубцы) для снятия стопорного кольца.
3. Ключ накидной для выкручивания направляющих штифтов тормозного барабана.
4. Брусок из дерева, чтобы не ударять металл об металл.
5. Ударный инструмент (молоток, секач, полукувалда).
6. Монтировка.
7. Зубило.

Порядок замены ступицы:

1. Ослабить гайки крепления колеса.
2. Приподнять автомобиль домкратом. Подложить опоры для страховки. Подложить противооткатные устройства (башмаки).
3. Снять декоративный колпак (центр колеса).
4. Выкрутить гайки крепления колеса.
5. Снять тормозной барабан со ступицы или снять суппорт дискового тормоза.
6. Выкрутить болты крепления ступицы к кронштейну. Болт откручивается через спец отверстие в самой ступице. Чтобы получить доступ, надо повернуть фланец до совмещения отверстий с болтами. Данные гайки закручиваются с большим моментом сил, поэтому открутить их не так легко.
7. Выкрутить болты крепления суппорта, болты крепления поворотного кулака и направляющих тормозных колодок.
8. Вытащить ступицу. Задняя ступица снимается с подшипника. Нужен спец съемник для выпрессовывания ступицы с подшипника.

Виды и причины неисправностей

Обычно все детали не ломаются мгновенно, этот процесс происходит постепенно, что даёт шанс вовремя среагировать на поломку. Если в процессе эксплуатации стали появляться посторонние звуки, это может означать только то, что какая-либо деталь скоро выйдет из строя. Некоторые из поломок своим звуком способны шокировать не только начинающего автолюбителя, но и опытного водителя. К примеру, неисправный ступичный подшипник воет с такой силой, что на ум приходят ассоциации с гулом самолётной турбины.

Кстати, неполадки в ступице могут принести довольно много неприятностей, это один из тех видов поломок, напрямую влияющих на безопасность вождения. Если подшипник расколется на ходу, это моментально приведёт к заклиниванию колеса, что, естественно, повлечёт весьма тяжёлые последствия в виде автомобильной аварии. В особенности если всё это произошло на больших скоростях.

Задолго до поломки ступичный подшипник начинает напоминать о своём существовании. Существуют в основном два варианта его поведения: он станет гудеть либо будет несильно постукивать. При манёврах стук либо гул изменяется или прекращается вообще, но при движении прямо звук возобновляется. Некоторые автолюбители путают гул разбитого подшипника с гулом зимней шипованной резины. Действительно, при начальной стадии поломки отличить, что это именно неисправность подшипника, довольно сложно.

По мере того как износ ступичного подшипника будет увеличиваться, вибрация, происходящая в результате его работы, сквозь кузов автомобиля будет отдавать в ноги пассажирам либо водителю. Это будет зависеть от того, с какой именно стороны находится неисправная деталь. Но если процесс ремонта затянуть и не предпринимать ничего, шум и вибрации будут такие сильные, что по слуху определить неисправность станет практически невозможно.

Задние приводные валы

Снятие и установка

Примечание:

• — Перед началом снятия деталей слейте тормозную жидкость.
• — Снятие производится в порядке номеров, указанном на рисунке «Задний приводной вал и ступица заднего колеса (4WD)».
• — Установка производится в порядке, обратном снятию.

Задний приводной вал и ступица заднего колеса (4WD)

1 — гайка, 2 — приводной вал, 3 — стопорное кольцо, 4 — ступица, 5 — болт ступицы.

Модели с барабанными тормозами.

Модели с дисковыми тормозами.

Примечание: не повредите сальник картера редуктора.Внимание: будьте осторожны, чтобы не повредить зубья ротора датчика частоты вращения колеса. Если на зубьях ротора образуются сколы, это приведёт к деформации ротора и, как следствие, к невозможности правильного определения частоты вращения колеса и нарушению работы системы ABS.Внимание:

• — При ослаблении гайки крепления приводного вала подшипник ступицы не должен быть нагружен весом автомобиля.
• — Однако, если необходимо переместить автомобиль на другое место (подшипник должен быть нагружен весом автомобиля), то временно затяните гайку, используя спецприспособление.

Разборка

Примечание:

— Снятие производится в порядке номеров, указанном на рисунке «Разборка приводного вала».
— При снятии деталей обратите внимание на следующие операции.

Разборка приводного вала

1 — хомут чехла внутреннего шарнира, 2 — малый хомут чехла внутреннего шарнира, 3, 5, 7 — стопорное кольцо, 4 — обойма внутреннего шарнира , 6 — шарик, 8 — внутренняя обойма внутреннего шарнира, 9 — сепаратор, 10 — чехол внутреннего шарнира, 11 — большой хомут чехла наружного шарнира, 12 — малый хомут чехла наружного шарнира, 13 — чехол наружного шарнира, 14 — наружный шарнир.

Примечание: на приводной вал устанавливается наружный шарнир типа (BJ) и внутренний шарнир типа (DOJ).Внимание: не разбирайте наружный шарнир приводного вала.Примечание: не наносите метки острым предметом.Примечание: при повторном использовании чехла наружного шарнира оберните изолентой шлицевую часть вала, чтобы не допустить повреждения чехла

Сборка

Примечание:

— Установка осуществляется в порядке, обратном снятию.
— При установке деталей обратите внимание на следующие операции.

Примечание:

• — Смазку из ремкомплекта следует разделить поровну для смазки шарнира и закладки внутрь чехла.
• — Не смешивайте старую и новую смазку, а также разные типы консистентных смазок.

Внимание:

• — Для обеспечения надлежащего количества воздуха в наружном шарнире установка чехла должна проводиться при нулевом угле перегиба приводного вала.
• — Хомуты чехла наружного шарнира и чехла внутреннего шарнира различаются по идентификационным номерам, нанесенным на рычагах хомутов. Будьте особенно внимательны при установке соответствующих хомутов.

• Шарнир типа (BJ) C868L
• Шарнир типа (DOJ) 6668

Внимание: будьте осторожны, чтобы не повредить внутреннюю обойму.Примечание: нанесите смазку на детали.Внимание:

• — Для смазки шарниров приводного вала применяется специальная консистентная смазка. Не смешивайте старую и новую смазку, а также разные типы консистентных смазок.
• — Если внутренний шарнир в сборе был очищен от смазки, то будьте особо внимательны, чтобы нанести только указанную смазку.

Эта статья доступна на: болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Как проверить ступицу заднего колеса

Давайте сперва узнаем, по каким признакам можно установить, что деталь доживает свои последние дни:

• Если ступичная деталь пришла в негодность, то из-под шины во время движения будет раздаваться характерный скрежещущий звук. Этот “симптом” является основным, а с помощью него можно практически со 100% вероятностью установить наличие неисправности.
• Во время поворота шина притормаживает движение и/или нагревается сильнее, чем обычно. В некоторых случаях во время поворота также могут раздаваться цокающие щелчки.

Если у вас появилось подозрение на поломку, то необходимо выполнить проверку. Для этого поместите маховик на домкрат и проверните его – если во время вращения появится металлический скрежещущий звук, то в таком случае нужно обязательно сделать замену, поскольку в противном случае такая поломка может вывести машину из строя прямо во время движения.

Какие подшипники купить?

Цена ступицы в сборе для автомобилей ВАЗ-2108 и аналогичных моделей составляет около 1200 рублей. Подшипник обойдется примерно в 350-600 рублей (в зависимости от производителя и жадности продавца)

Неплохие результаты показывают некоторые зарубежные производители подшипников, но если вы хотите качество и дешевизну, то обратите внимание на отечественные – вологодские или самарские. Первые оказываются намного качественнее, срок службы высокий

Но нужно покупать детали только у проверенных продавцов – на рынке запчастей немало китайского ширпотреба, качество которого оставляет желать лучшего.

Чертеж

Чертеж любой ступицы достаточно прост для понимания. Труба колесной оси (4) и вал (5) соединяются посредством сварки. Пара роликоподшипников (2) хорошо и надежно защищена от попадания песка и пыли со стороны оси (4) с помощью защитной шайбы (3), а со стороны гайки (7) посредством специального колпака (8), который вставляется в корпус с натягом.

Для съема колпака применяется болт (9). Настройка люфта подшипников (2) выполняется прижимной шайбой (6) и корончатой гайкой (7). Гайка (7) фиксируется шплинтом через отверстие вала (5). Корпус (1) хорошо крепится к деревянному колесу (10) посредством нескольких винтов (11). Пространство внутри ступицы при этом заполняется специальной смазкой.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
