Пошаговая замена вакуумного усилителя тормозов на ваз 2110

Как отремонтировать или заменить детали

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

• Рожковые и торцевые ключи размерами «10», «13», «17»;
• Мощная плоская отвёртка;
• Ремкомплект или ВУТ в сборе;
• Герметик и немного желания всё сделать своими руками.

Демонтаж

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

1. Отсоединяем от тормозной педали шток-толкатель:

Резюмируем

Как видите операция – несложна

Важно все делать последовательно и внимательно. Работы займут у вас около часа

В то время как поездка в автосервис отнимет куда больше времени. Для большего понимания процесса замены вакуумного усилителя тормозов ВАЗ 2110, 2111, 2112 посмотрите это видео:

При нажатии на педаль тормоза появилось шипении в салоне и двигателт начал захлебываться.Все симптомы неисправного ВУТ. Данная запчасть стоит 1070 рублей ДААЗ — Лада Деталь. Тормозная жидкость 130 рублей.

Собственно1. выкрутил болты обшивки2. открутил дворник и половину жабо3. снял патрубок верхний печки на расширительном бачке4. отодвинул бачок5. вытащил часть обшивки моторного отсека6. трещетка удлинитель головка на 17, отвинтил 2 гайки главного тормозного цилиндра7. переместился в салон там 4 гайки головка на 13, две вверху педали тормоза и две снизу. вообще не удобно пришлось повозиться.8. снял штекер с бачка с тормозной жидкостью.9. тормозной цилиндр с бачком отодвинул к воздушному фильтру, только аккуратно так как шланги металлические дабы их не повредить и отсоединил шланг от клапана ВУТ.10. взял ВУТ и вытащил его вместе с педалью тормоза.11. снял скобу вытащил болт он удерживает педаль и крепление вут.12. открутил две найки на 17 которыми прокручивается ВУТ к креплению педали.13.взял новый ВУТ вставил выровнял вставил болт зацепил скобу, две гайки на 1714. уставливал все в обратной последовательности15. Установка прошла успешно все работает должным образомИ в конце РАЗОЧАРОВАНИЕ при попытке открутить штуцера для прокачки тормозов, правое заднее сорвал часть внутри осталось, правое переднее сорвал грани, а вот левая часть открутились без проблем.

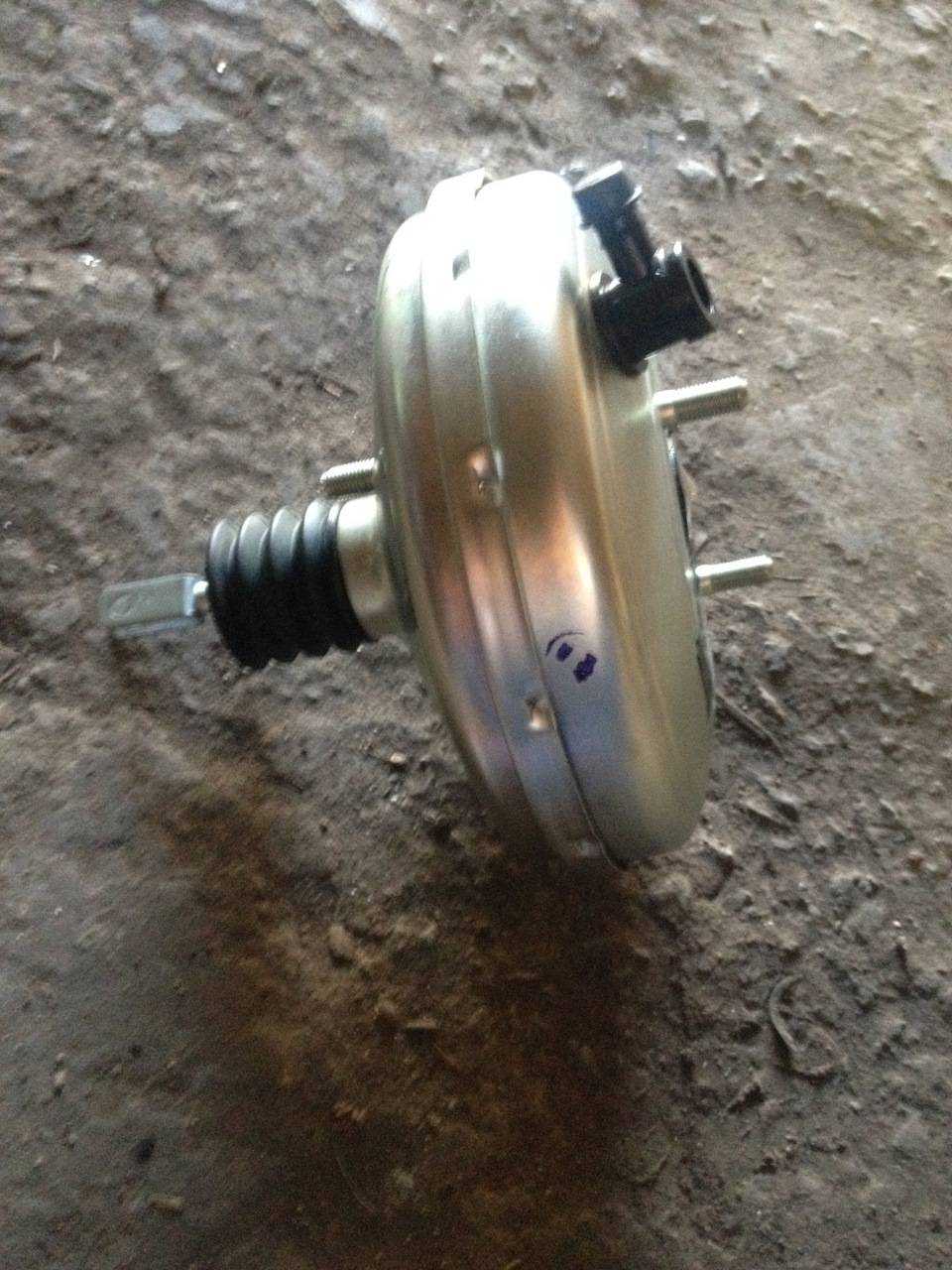

Нашел себе занятие в будущем времени Цена вопроса: 1 200 ₽ Пробег: 165300 км

Добро пожаловать! Вакуумный усилитель тормозов – предназначен для того, чтобы педаль тормоза гораздо легче нажималась, работает он только когда двигатель запущён, когда же движок заглушён, вакуумник работать не будет, всё это из-за того, что при запуске двигателя, корпус воздушного фильтра начинает засасывать воздух из окружающей среды и он попадает во впускной коллектор, из коллектора воздух и забирается чуть чуть и идёт в вакуумник и поэтому он начинает работать только тогда, когда двигатель заводится.

Примечание! Для замены усилителя тормозов, Вам понадобится: Набор всевозможных ключей, а так же пару отвёрток, а ещё для этого дела, очень удобна накидная головка будет и вороток!

Где находится вакуумный усилитель тормозов? Он прикручивается к кузову автомобиля на четырёх гайках, вернее не сам он, а его кронштейн, сам вакуумный усилитель к этому кронштейну на двух гайках закрепляется, но их легче всего в сборе снять, т.е. отвернуть четыре гайки которые кронштейн к кузову крепят и после чего снять их, а уже когда вакуумный усилитель с кронштейном будут на руках у Вас, выкрутить две гайки будет нужно и разъединить их между собой, но об этом мы ещё поговорим в данной статье, чуть ниже.

Когда нужно менять вакуумный усилитель тормозов? При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).

Примечание! Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

• На главном цилиндре заметны следы подтекания тормозной жидкости;
• Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
• Педаль тормоза попросту не нажимается.

Замена

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

От трубопровода аккуратно отсоедините главный цилиндр.
Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью

Хорошая альтернатива — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
Тщательно избегайте попадания на главный цилиндр топлива или керосина.
Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд

После обработке сразу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

Прокачка

Если вы думаете, что после замены главного тормозного цилиндра можно спокойно выезжать на дороги, то вы ошибаетесь. На самом деле полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя прокачку.

Процедура не сложная, но требует соблюдения инструкции.

• Найдите человека, который вам поможет в этом деле. Один будет возле машины, а второй — непосредственно в салоне.
• Накачайте тормозную педаль путем нескольких нажатий на нее.
• Помощник зажимает педаль, а вы тем временем немного откручиваете штуцер на одной из трубок тормозной системы.
• При этом должен выйти воздух, а также небольшая порция тормозной жидкости. Не пугайтесь течи, это вполне нормально.
• Обратно затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
• Командуйте помощнику опускать деталь.
• Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
• Подобными действиями прокачивается каждый из четырех контуров.
• Предварительно убедитесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.

Собственно, на этом ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такого автомобиля как ВАЗ 2110 подсказывает, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним нужно быть готовым.

Процесс замены

Этапы проведения работ:

1. Выкрутить все винты, которыми крепится термозащита. Надо открутить кучу болтиков, которые указаны стрелочками. И снять защиту.
2. Отстегнуть ремень крепления расширительного бачка в системе охлаждения.
3. Бачок положить на ровное место и не отсоединять от него шланги, так как жидкость с системы вытечет.

Аналогичные работы потребуется провести и на правой части авто. Там придется снять бачок стеклоомывателя.

1. После этого следует отсоединить провода от крышки тормозного бачка.
2. Отсоединить обратный клапан вакуумника и открутить две гайки, которыми крепится главный тормозной цилиндр. После этого цилиндр следует отвести в сторону, так, чтобы не повредить на нем патрубки тормозной системы. Две гайки крепления главного тормозного цилиндра к ВУТОтводим в сторону бачок главного тормозного цилиндра
3. Потом следует перебраться в салон и отвернуть там четыре гайки, которые крепят кронштейн, на котором и находится усилитель. Болты отмечены стрелочками. Можно снять вместе с педалью, тогда отсоедините и фишку на педали тормозаОткрутите шток с педали тормоза, если хотите снять только усилитель
4. Потом опять надо перейти в подкапотное пространство и снять шланг впускного коллектора. Демонтаж шланга впускного коллектора ВУТ
5. И вытянуть сам вакуумный усилитель.
6. Закрепив вакуумник в тисках, надо вынуть штопор, после чего выбить сам шток.
7. Выкрутить две гайки, которыми вакуумник крепится к кронштейну. None На этом работу можно считать завершенной.

Как снять вакуумник на ВАЗ 2110

Если самостоятельная диагностика подсказывает о неисправности усилителя, то снятие вакуумника на ВАЗ 2110 — дело техники. Для начала, следует приготовить слесарный инструмент. Хорошо, если есть сервисный набор. В его отсутствие, необходимо подготовить ключи: три головки: 10 мм, 13 мм и 17мм, вороток с удлинителем, пару отвёрток крестовая и шлицевая, пассатижи.

Затем, можно снимать вакуумник на ВАЗ 2110 в следующем порядке:

1. Отключаем минусовую клемму от АКБ (таковы правила слесарных работ);
2. Откручиваем верхние саморезы, которые крепят шумоизоляционный материал к моторному щиту;
3. Отсоединяем бандажный резиновый ремень, крепящий расширительный бачок;
4. Не разъединяя соединений шлангов ОЖ, убираем бачок в сторону;
5. Теперь появляется возможность отодвинуть шумоизоляцию;
6. Отсоединяем клемму от датчика уровня жидкости на крышке тормозного цилиндра;
7. Придерживая клапан обратки, вытягиваем из него шланг подачи воздуха;
8. Далее, необходимо разъединить вакуумник и тормозной цилиндр. Для этого предстоит открутить две наружные гайки крепления;
9. Чтобы не отсоединять тормозные трубки, плавно отодвигает открученный цилиндр от усилителя;
10. Переходим в салон. На щите, по периметру педали тормоза, находим четыре шпильки, которые крепятся гайками. Откручиваем их;
11. Затем отсоединяем палец, который связывает педаль и шток толкателя усилителя;
12. После этого, можно вернуться к моторному отсеку и вынуть открученный узел.

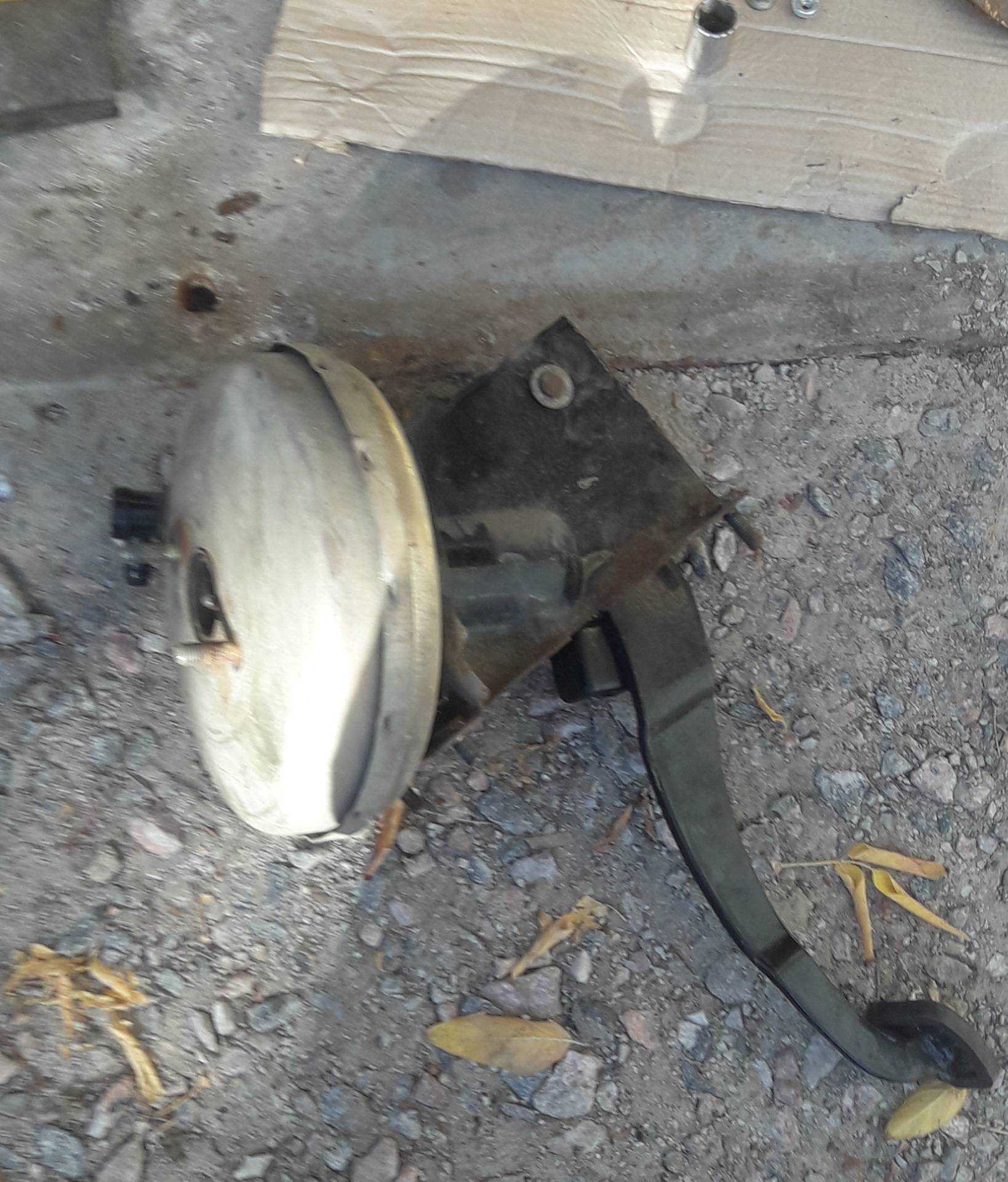

На демонтированном усилителе, останется кронштейн педали. Он крепится двумя гайками. Его следует снять и переустановить на новый вакуумник для вашего ВАЗ 2110. Сборка происходит в обратной последовательности. После того, как вам удалось поменять вакуумник на ВАЗ 2110, тормоза прокачивать не надо, потому что тормозные трубки не отсоединялись.

Порядок операций

Снятие вакуумного усилителя ВАЗ 2110 и установка нового устройства аналогична работам на 2111 и 2112. Для выполнения ремонта не требуются специальные условия. Машина устанавливается на ровную поверхность, и последовательно выполняются такие операции:

Откручиваются крепежи шумоизоляции. Затем нужно отстегнуть ремень расширительного бочка, приподнять его, отодвинуть в сторону, отложить и зафиксировать. Левую часть шумоизоляции нужно изъять и тоже отложить в сторону

Важно! Не трогайте шланги расширительно бачка системы охлаждения! В противном случае прольется рабочая жидкость, и испачкает машину. Вам придется потратить на работы гораздо больше времени

Можно поставить емкость, чтобы жидкость сливалась в нее. Но лучше вообще не трогать коммуникации, в результате работы будут выполнены быстрее и проще.
После того, как шумоизоляция изъята, от датчика, показывающего уровень жидкости в тормозной системе, отключается колодка с проводами.
Теперь можно от обратного клапана вакуумника снять шланг, открутить два крепежа цилиндра к усилителю.
Главный цилиндр отворачивается в сторону, здесь нужно следить за шлангами, если они порвутся – придется менять и их.
Теперь нужно перейти в салон автомобиля. Отсюда можно выкрутить четыре крепежа, которые держат кронштейн вакуумника на кузове. Они расположены под приборной панелью.
Также в салоне нужно отсоединить от устройства стоп-сигнала колодки проводов
Внимание! Гайки крепления к кузову проще вывернуть с помощью трещотки и удлинителя. Простые ключи не помогут, поскольку просто не влезут в пространство.
Следующие операции выполняются в подкапотном пространстве
А именно выполняется снятие вакуумного усилителя тормозов ВАЗ 2110 и его кронштейна с педалью.
Теперь снимается стопорная пластина пальца. Его нужно поддеть отверткой. Затем выталкивается палец, он из металла, его легко вытащить, нажав снизу или сверху. Затем от педали отсоединяется толкатель усилителя.
Теперь нужно снять усилитель с кронштейна, предварительно отвернув два крепежа от кронштейна.

На этом процедура снятия вышедшего из строя вакуумного усилителя завершена. Новый узел устанавливается в обратной последовательности. Нужно точно соблюдать порядок.

Ошибки – не допустимы. Операции установки выполняются до этапа обратного монтажа шумоизоляционного материала. Здесь нужно остановиться и протестировать усилитель в работе.

Если результаты проверки – положительные, можно полностью завершать работы. Не нужно забывать о плавном ходе педали, он должен варьироваться в пределах между 3 и 5 сантиметрами.

Доработка ВУТ ВАЗ 2110

Разница педалей тормозов иномарки и ВАЗ 2110 заметна сразу. На иномарках педаль тормоза более мягкая, чем на русских машинах. А что даст доработка вакуумного усилителя тормозов десятки ? Какие положительные и отрицательные моменты она принесет ?

Тюнинг тормозов ВАЗ 2110 — актуальная тема, которая затрагивает тему установки задних дисковых тормозов, но в этой статье посмотрим, что даст доработка ВУТ (вакуумный усилитель тормозов).

Вся модернизация ВУТ десятки заключается в установке шайбы. Каким образом шайба влияет на процесс торможения можно проследить на принципе работы ВУТ:При нажатии на педаль тормоза шток 18 упирается в шток 3 через шайбу 23. Из-за особенностей конструкции перепускные клапана начинают работать немного позже, чем шток начинает давить на ГТЦ. В связи с этим возникает сопротивление на педали, а после установки шайбы — этот процесс меняется в обратную сторону. То есть изначально (либо одновременно с движением штока) после движения штока 18, открываются/закрываются клапана, из-за чего начинает работать ВУТ, при этом усилие значительно снижается при номинальных нагрузках.

То есть установка шайбы в ВУТ дает:

• При плавном торможении (когда колодки только подводятся) будет более легкая педаль.
• При резком торможении реакция педали остается, как и до установки шайбы.

Установка шайбы в ВУТ ВАЗ 2110

Снимаем жабо и шумоизоляцию моторного щита.

Откручиваем ГТЦ и отводим его в сторону, трубки остаются прикрученными.

Вытаскиваем шток с сальником из ВУТ и уменьшаем его длину, вкрутив наконечник на величину толщины кольца (1мм). Удобнее будет зажать головку 4 в тиски, а шток 3 крутить небольшим трубным ключом.

С помощью пинцета вытаскиваем резиновую шайбу 23 (для этого помощнику следует надавить на педаль тормоза). Укладываем под него подготовленное кольцо, а сверху шайбу 23 и укороченный шток с сальником. Другими словами устанавливаем кольцо между 22 и 23 позицией, увеличив ход штока 18 на 1мм.

Размеры шайбы D1=25хD2=15хh=1. Толщина должна быть не более 1мм, потому что полностью потеряется информативность педали тормоза. Чем тоньше шайба- тем меньше эффект от неё. Шайба может быть как металлической, так и резиновой.Увеличивать шайбу смысла нет, так как КПД вакуумника не изменяется, а меняется его характеристика. Также при увеличении толщины шайбы может получиться так, что при максимальном давлении, шток 18 не будет доставать до штока 3, и соответственно усилие будет передаваться через шайбу (мембрану 24), что может вывести ее из строя.

Собираем все в обратной последовательности.

Что получилось после доработки ВУТ ?Грубо говоря, шайбой выбран «свободный» ход педали. Но свободным ходом его назвать тоже нельзя, потому что это ход минимального давления в системе. Теперь при небольшом усилии педали машина будет тормозить сильнее, чем раньше.

Некоторые отзывы после доработки ВУТ говорят о том, что при легком притормаживании на малой скорости можно почувствовать, что тормоза начинают пропадать, поэтому статья носит информативный характер, а не предложение к доработке.

Выводы

Как видно, с данной работой не сложно справиться и самостоятельно. Для наглядности можно просмотреть видео. Также при возникновении трудностей в работе всегда можно обратиться за помощью к мастеру.

Если педаль тормоза начала тяжело отжиматься, появилось шипение и «играют» обороты, скорее всего вашему автомобилю нужна замена вакуумного усилителя ВАЗ 2110, 2111, 2112. Затягивать с ремонтом не следует. В противном случае вы рискуете, выезжая на автомагистраль. Эта процедура не сложна, ремонт своими руками сможет выполнить даже новичок при наличии здравого смысла и умении пользоваться инструментом. Как починить эту неисправность будет рассказано ниже, но сначала следует ознакомиться со схемой вакуумника. 1 – цилиндр, 2 – бачок, 3 – усилитель, 4 – кронштейн, 5 – палец, 6 – скоба, 7 – педаль, с 8 по 13 – элементы крепления.

На заметку! Исправность усилители можно легко проверить практически. Для этого нужно 5-6 раз выжать тормоз при выключенном двигателе.

Крайний раз, вдавив педаль, задержите ее у пола и включите мотор. Если она чуть-чуть провалится, то можно отменять планируемые работы. Усилитель – исправен.

Но такая же реакция тормоза может быть на повреждение целостности шланга или его неплотной коммутации, или выхода из строя обратного клапана. Поэтому целесообразно сначала проверить их. Если на резине шланга нет трещин и разрывов, а клапан работает корректно, то причина в самом вакуумном усилителе.
