Не работает обогрев заднего стекла, причины, как устранить неисправность

Порядок ремонта неисправной системы ОЗС

Определив причину, по которой не работает обогрев заднего стекла, можно приступать к ремонту этой системы.

Если неисправны предохранители или реле системы ОСЗ, то надо снять неисправные детали. Замена их на новые, работоспособные труда не составляет. Главное, чтобы они были установлены как указывает схема электрической бортовой системы.

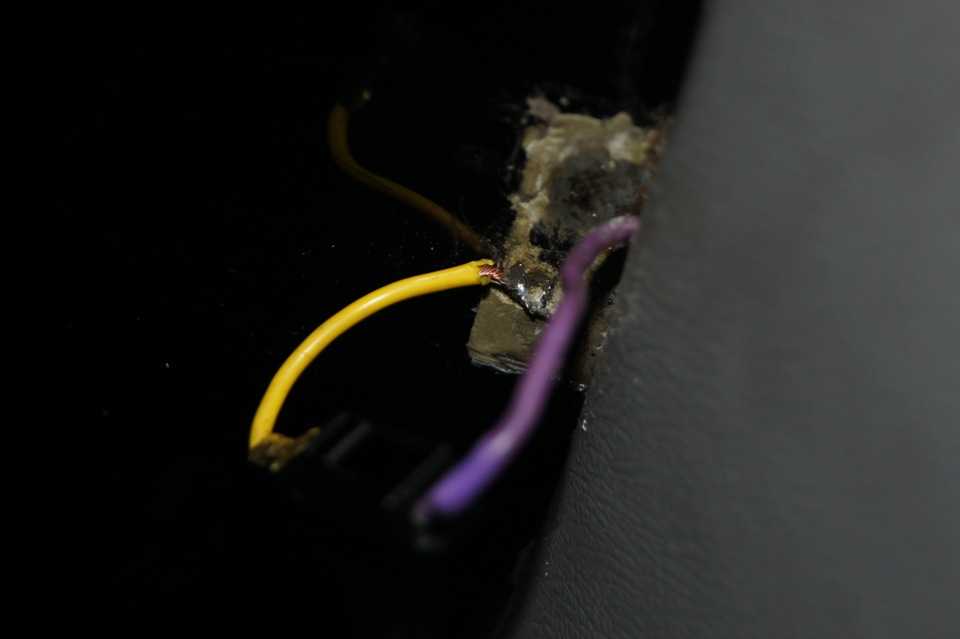

В случае когда виновником повреждения в системе ОЗС является клеммное соединение, восстановление обогрева заднего стекла также не вызывает затруднений. Достаточно зачистить контакты в клеммах. Возможно нужна замена клеммной коробки, но это тоже не займет много времени.
Если клей, которым был прикреплен контакт на заднем стекле оказался некачественным и произошло отслоение, то в этом случае надо купить новый качественный токопроводящий клей. Снять с отклеившегося контакта слой старого клея с помощью салфетки со спиртовым раствором. Затем нанести слой нового соединительного вещества и приклеить контакт на место.

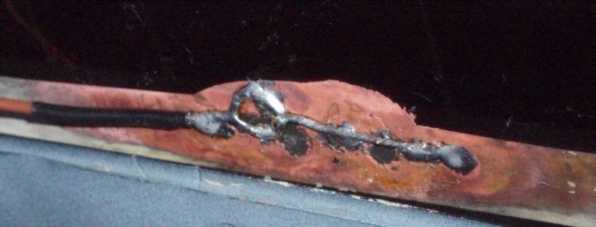

При обнаружении отрыва провода на одной из шин необходимо этот провод напаять на старое место, используя схему подключения. Порядок действий при этом следующий:

снять с провода остатки старого припоя, зачистив конец, кроме этого надо почистить и место соединения на шине;
с помощью кисточки нанести на отчищенные поверхности шины и провода канифольную пасту в качестве флюса;
на очищенную и наканифоленную жилу провода нанести припой, содержащий в своем составе три процента серебра;
припаять провод к шине, при этом следует избегать перегрева поверхностей.

Больше всего аккуратности при ремонте обогрева заднего стекла своими руками требуется в случае, если обнаружен разрыв в токопроводящих нитях нагревательного элемента ОЗС. Для облегчения этой работы в продаже имеются специальные наборы для ремонта этой системы. Для исправления повреждения выполняются действия в следующем порядке:

в районе разрыва очистить участок длиной в шесть миллиметров в каждую сторону от места повреждения;
очищенный участок протереть салфеткой или тканью, смоченной в спирте или спиртовом растворе;

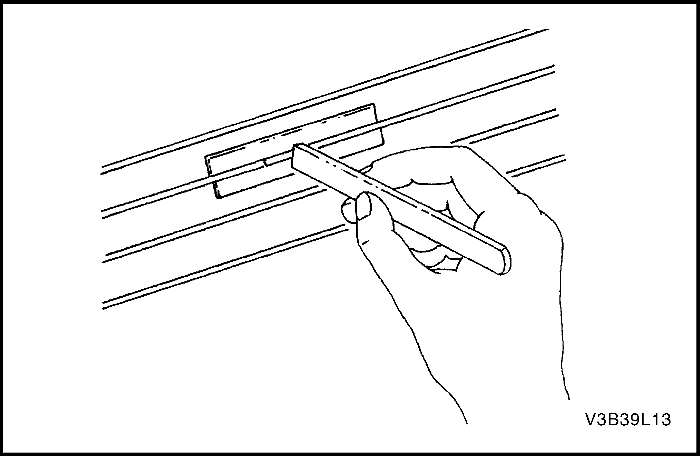

с обеих сторон от поврежденной нити наклеить тонкие полоски ремонтной липкой ленты или обыкновенного строительного скотча, если ремкомплекта нет. Не допускать наклеивания клейкой ленты на рядом находящиеся нити, во избежание их повреждения;

если есть ремкомплект, то перемешать отвердитель с составом серебристого цвета, который после нанесения будет выполнять роль нити проводящей ток. После смешивания нанести палочкой или кисточкой этот состав на поврежденный участок, замкнув цепь.

если ремкомплекта нет, то роль специальной смеси выполнит клей, который хорошо проводит электрический ток, его можно нанести кисточкой, соблюдая аккуратность;

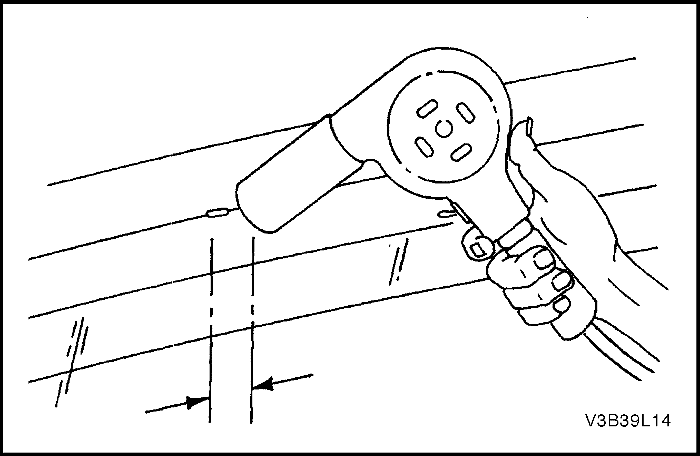

после устранения повреждения надо дать время, чтобы клей или специальная смесь затвердели, для ускорения этого процесса можно применить фен;

после высыхания полосы проводящей ток надо аккуратно снять самоклеящуюся ленту, для этого лучше всего подрезать ее ножом в месте примыкания к ремонтируемой нити, чтобы не повредить ее при удалении ленты;

после выполненных работ надо проверить работоспособность ОЗС, для чего запустить двигатель автомобиля и нажать кнопку включения ОЗС.

Хороший обзор является определяющим для безопасной эксплуатации автомобиля. В осенне-зимний период от перепадов температуры воздуха стекла запотевают, и видимость через них ухудшается. Особенно актуален вопрос прозрачности стекол в темное время суток, когда видимость и так плохая.

Эффективным способом борьбы с запотеванием автомобильных стекол является их нагрев. Лобовое стекло, как правило, подогревается направленными потоками теплого воздуха. Заднее стекло и зеркала заднего вида обычно подогреваются с помощью электроэнергии. На поверхность стекла со стороны салона автомобиля наносятся токопроводящие дорожки из высокоомного металла в виде тонких ленточек. При прохождении электрического тока через них выделяется тепловая энергия. Стекло нагревается, и вода испаряется. Через несколько минут стекло становится прозрачным.

Возможные неисправности устройства

Если не работает обогрев заднего стекла, значит один из перечисленных выше компонентов вышел из строя или произошел обрыв его электрической цепи. Выполнить проверку всех узлов обогревающего устройства можно самостоятельно, если имеется хотя бы малейшее представление о ремонте машин. Ниже подробно рассмотрим причины неисправности каждого узла.

Предохранитель системы

Первоначально при возникновении проблем с подогревом следует убедиться в целостности предохранительного элемента. Его перегорание отразится на работоспособности устройства. Каждый автопроизводитель в своих моделях размещает этот предохранитель в разных местах. Для быстрого нахождения его местоположения рекомендуется воспользоваться инструкцией по эксплуатации автомобиля или сервисной книжкой.

Рекомендуем: Самостоятельная замена направляющих втулок клапанов

Нужно снять найденный элемент и проверить на пригодность. Перегоревший предохранитель следует поменять на новый, в противном случае дальнейшие попытки по поиску неисправностей обогрева стекла будут бессмысленными.

Реле

Одной из причин отказа работы обогрева стекла может быть неисправность реле, этот элемент расположен в монтажном блоке. Реле выключает обогрев, когда мотор прекращает работу. Данное устройство восстановлению не подлежит, поэтому его меняют на новое.

Неисправности электропроводки

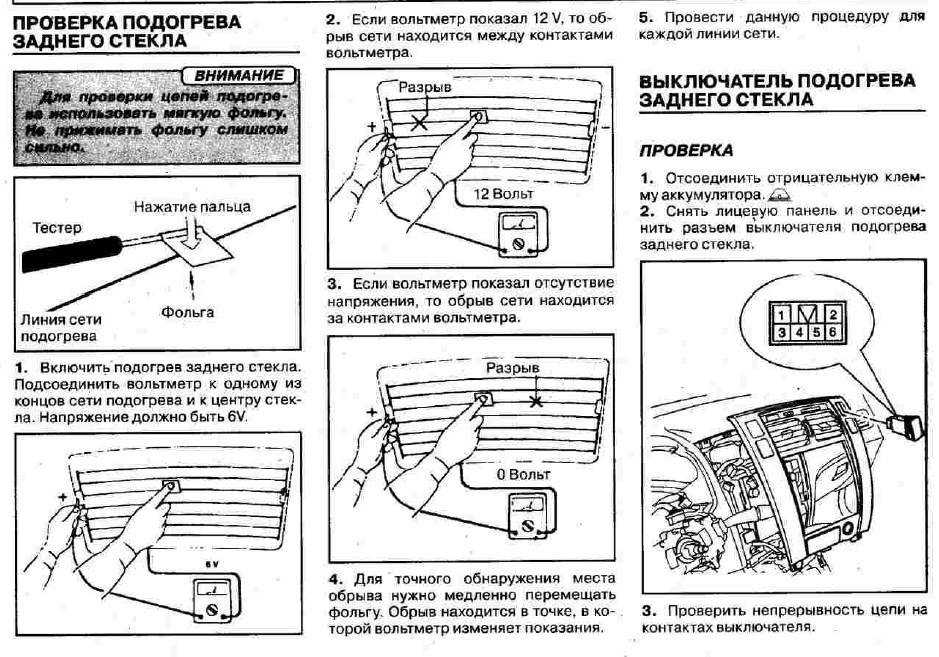

В случае если предохранитель и реле находятся в исправном состоянии, требуется выполнить диагностику электрических проводов. Вероятно они переломились, перегорели или оборвались на месте крепления. В этом случае нагревающие полоски не будут получать напряжение.

Тестируют состояние питательных электропроводов так:

Нужно включить кнопку обогрева.
Используя мультиметр, проверить напряжение на первой и второй клемме подключения проводов к «шинам» обогрева. Они расположены в нижней части или по обе стороны стекла. Отсутствие напряжения является причиной неработоспособности обогревателя.

Первое, что требуется предпринять в этом случае — зачистить контакты клемм и все участки соединения, они могут окислиться и не пропускать ток. Если тестер по-прежнему выдает «0», значит где-то в проводке есть обрыв. Выполняется визуальный осмотр всего пути электроцепей. Обнаружив подозрительные или поврежденные участки, нужно соединить их, так как в этих местах, возможно, произошел обрыв.

Нити

Нагревающие полосы также подвержены повреждению. Прежде чем искать проблемный участок, следует ознакомиться непосредственно с рабочим процессом в нитях.

Подача напряжения осуществляется на весь обогревательный узел и равномерно рассредоточивается по каждой параллельно соединенной ленте. В результате данные ленты выполняют роль проводников электрического тока. За счет сопротивления нагреваются до небольшой температуры, которой вполне хватает для удаления льда и снега с поверхности стекла. Если целостность одной из нитей будет нарушена, электрический ток прекратит циркулировать по ней, обогрев этой области стекла не будет выполняться.

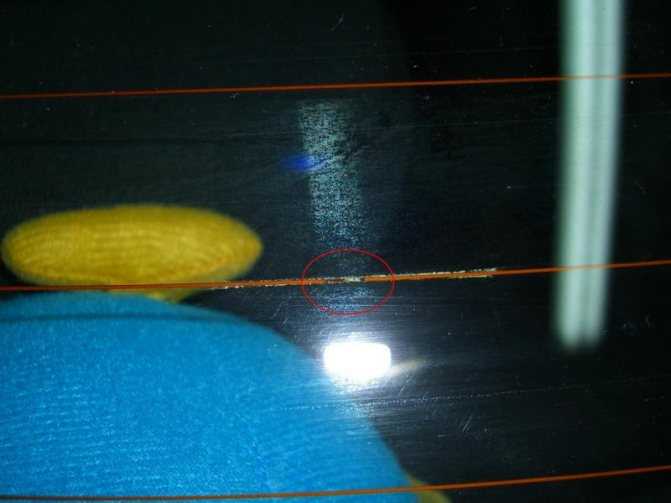

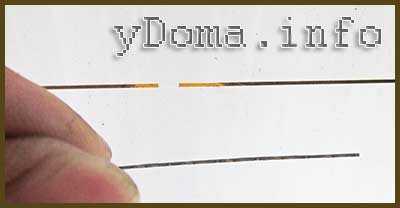

Нарушение целостности нити

Рекомендуем: Система питания топливом дизельного двигателя

Зачем греть форсунки?

Теплая жидкость омывателя намного лучше очищает стекло от наледи или мокрого снега. Резина стеклоочистителя также становится более эластичной и не царапает стекло частичками льда. Не говоря уже об уверенности на зимней дороге, которая гораздо выше при хорошем обзоре.

Кроме комфорта подогрев форсунок полезен тем, что предотвращает возможные поломки системы омывателя. При замерзших форсунках есть вероятность выхода из строя электродвигателя омывателя. Из-за избыточного давления могут порваться или сорваться с мест соединения шланги подвода охлаждающей жидкости. А расположены они не всегда в доступном месте, поэтому вероятны сложности при ремонте.

Неисправности обогревателя заднего стекла

На работоспособность обогревателя заднего стекла не обращают внимания, пока стекло не запотеет или не покроется инеем. После включения обогревателя вдруг обнаруживается, что через несколько минут стекло не стало прозрачным или видимость появилась только через часть стекла. В зависимости от внешнего проявления, даже без измерительных приборов, сразу можно сделать предположение о причине отказа.

Это интересно: Загорелся «чек энджин» неисправности двигателя: причины и что делать

Следует учесть, что обогреватель заднего стекла и зеркал заднего вида автомобиля возможно включить только при установке ключа зажигания в положение ON. В некоторых моделях автомобилей включение обогревателя возможно только при запущенном двигателе. Это сделано для исключения сильного разряда аккумулятора, так как обогреватель заднего стекла, в зависимости от модели автомобиля, потребляет ток от 10 А до 25 А. Для сравнения, одна автомобильная фара потребляет ток величиной всего 5 А.

Обогреватель не включается

Если индикатор на кнопке включения обогрева заднего стекла после нажатия на нее не светится, то вероятнее всего перегорел предохранитель или неисправна сама клавиша. Если индикатор светится, но, ни одна нить не греет, то причиной неисправности может быть реле или разъемы подключения обогревателя к электропроводке. В этом случае по документации на конкретную модель автомобиля необходимо определить место нахождения этих деталей и отказавшую заменить. Оперативно найти место установки реле не всегда представляется возможным, но есть способ проверить его исправность косвенным путем, о чем рассказано будет ниже.

Стекло медленно отпотевает

Иногда встречается случай, когда после включения обогревателя стекло отпотевает за время, значительно превышающее несколько минут. В таком случае, если на улице не очень большой мороз, причина может крыться в плохом контакте одного из разъемов электрической схемы. В результате сопротивление контакта увеличивается, ток ограничивается, и как следствие снижается мощность, выделяющаяся на нитях нагревателя стекла. Для проверки такой неисправности необходимо вольтметром постоянного тока (мультиметром или стрелочным тестером, включенных в режим измерения постоянного напряжения) измерять величину напряжения на входных клеммах обогревателя и аккумулятора. Напряжения не должны отличаться более чем на один вольт.

На стекле остаются горизонтальные полосы запотелости

И наконец, самый распространенный случай неисправности системы подогрева заднего стекла автомобиля, обрыв одной или нескольких нитей обогревателя нанесенных непосредственно на стекло. Этот вид неисправности сразу виден по горизонтальной полосе оставшейся запотелости на стекле после включения обогревателя.

Токопроводящие дорожки на заднем стекле обладают малой механической прочностью и при воздействии на них легко разрушаются. Поэтому запрещается удалять иней и наледь со стекла с помощью скребка. Допускается только протирка мягкой тканью. Также необходимо следить, чтобы при перевозке длинногабаритных вещей они не упирались в заднее стекло. Как правило, отдельные нити нагревателя перестают работать в результате их случайного механического разрушения. В зоне поврежденной нити после включения обогрева остаются полосы запотелости или инея.

При ремонте квартиры я перевозил в своем автомобиле напольные плинтуса и не заметил, как один из них уперся в заднее стекло. Через время, когда понадобилось отогреть заднее стекло, увидел результат своей невнимательности. Две полоски нагревателя, проходящие через середину стекла не грели, что существенно ухудшало обзор дороги. При визуальном осмотре на неработающих полосках было обнаружено по одному просвету шириной около 1 мм, как на фотографии. Встал вопрос о необходимости ремонта обогревателя заднего стекла.

Температура замерзания концентрата

Многие автолюбители привыкли покупать антифризы в канистрах 1 литр. И сразу после покупки заливают продукт в систему охлаждения своего автомобиля. Но помните, что это не готовый антифриз, а концентрат.

И делать этого не нужно, так как чистый антифриз обладает температурой замерзания -13, как бы это банально не звучало. При этом на упаковке Вы всегда увидите температуру замерзания до -70С, но он работает только после смешивания с дистиллированной водой, или просто водой из под крана, в зависимости от качества антифриза.

В пример приведем, дизельный антигель, который мерзнет в чистом виде при температуре до -1С, а при смешивании с диз. топливом не дает ему загустеть до -33C.

Способы ремонта нитей нагревательного элемента

Существует несколько способов восстановления работоспособности греющей нити в домашних условиях.

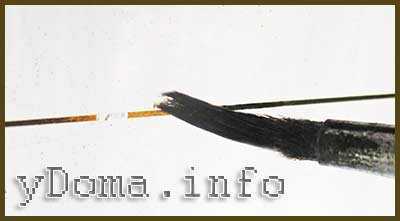

С помощью токопроводящих паст и клеев

Наиболее простой и эффективный, это с помощью специальных ремонтных комплектов, например DONE DEAL DD6590, предназначенный для ремонта нитей и контактов обогревателя заднего стекла как любителями, так и профессионалами. Способ хорош тем, что не требует наличия инструментов и материалов. Достаточно нанести по прилагаемой инструкции на место разрыва нити из шприца немного токопроводящей пасты, дождаться пока паста затвердеет и ремонт закончен. Но стоит такой набор более $15.

Второй способ аналогичен предыдущему. Но вместо фирменного набора применяют покупные токопроводящие клеи, например, «Элеконт», московского производителя. Клей наносится на место разрыва нити с перекрытием целой части нити по сантиметру с каждой стороны. Для получения аккуратного вида используется трафарет из изоленты или скотча. Для надежности клей наносится два раза. Между слоями токопроводящего клея желательно проложить отрезок залуженной медной проволочки диаметром 0,3-0,5 мм.

Бытует мнение, что токопроводящую пасту или клей для ремонта нитей нагревателя стекла можно изготовить самостоятельно, замешав краску или клей с опилками латуни в пропорции один к одному. Полученный состав через трафарет тонким слоем наносится на место обрыва нити в несколько слоев. Но надежность этой технологии не подтверждена практикой.

Гальваническим осаждением меди

Еще один способ – гальваническое осаждение меди. Метод ремонта нити нагревателя кажется привлекательным. Но из личной практики могу сказать, что надежность подобных покрытий в домашних условиях получается низкой. Так что я не решился воспользоваться этой технологией.

С помощью пайки мягким припоем

Широкое распространение получил механический способ восстановления целостности нитей обогревателя заднего стекла, методом пайки мягким припоем. Надежность этого способа проверена мною при ремонте нагревательных нитей заднего стекла в собственном автомобиле. Приведенная ниже пошаговая инструкция, написанная на основании моего опыта, позволит Вам без трудностей самостоятельно отремонтировать нить обогревателя всего за несколько минут практически без финансовых затрат.

По совету теоретиков из Интернета я допустил большую ошибку, попытался зачистить нить с помощью наждачной бумаги. В результате вместо разрыва нити шириной 1 мм получился разрыв величиной более 1 см. Лента нитки очень тонкая, всего с пару десятков микрон и стирается, даже самой мелкозернистой наждачной бумагой мгновенно. Нити нагревателя и так ничем не покрыты, и достаточно место пайки обезжирить с помощью лоскута, смоченного в спирте или ацетоне.

Если ширина разрыва нити менее 1 мм, то можно обойтись и без пайки дополнительного проводника. В моем случае ширина просвета была большой, и пришлось предварительно приготовить отрезок медной проволочки для перемычки. По одной нитке нагревателя протекает ток около 1 А. Исходя из этого, выбираем по таблице сечения проводов провод сечением 0,17 мм 2 , что соответствует диаметру 0,45 мм. Длина медной перемычки должна быть равна ширине обрыва нити плюс 2 см. Перед пайкой, перемычку нужно обязательно залудить толстым слоем оловянно-свинцового припоя ПОС-61. Нитку нагревателя лудить не нужно.

Для того, чтобы припой надежно пристал к нитке нагревателя, перед припайкой перемычки нужно нитку в зоне пайки с помощью кисточки смазать тонким слоем хлористо-цинкового флюса.

Далее перемычка прижимается к нагревательной нитке и прогревается в течение одной секунды паяльником мощностью 12 Вт. Рука отводится в сторону. Перемычка должна держаться на нитке. Пробовать ее подергать для проверки качества пайки недопустимо, отвалится, и еще оторвет кусок нитки нагревателя. К сожалению, проверено опытным путем. В результате экспериментов перемычку в конечном итоге мне пришлось паять длиной 5 см.

После припайки одного конца перемычки, плотно к нитке прижимается второй и тоже прогревается паяльником. После окончания пайки, с целью удаления остатков кислотного флюса, стекло тщательно промывается водой.

В довершение для надежности, хотя это и не обязательно, я припаянную перемычку покрыл сверху прозрачным суперклеем «Момент» на основе цианоакрилатов, термостойкость которого составляет около 70°С. Более этой температуры обогреватель не нагревается.

В результате время ремонта обрыва нити своими руками с учетом всех подготовительных работ составило не более десяти минут. Отремонтированные нити служат уже более трех лет.

Особенности неполадок на импортных авто

На отечественных автомобилях обогревом преимущественно оснащается лишь заднее стекло. У транспортных средств зарубежного производства обогревается стекло и зеркала. При запуске обогрева в кормовой части параллельно разогреваются другие позиции. Если нажатие кнопки не приводит механизм в действие, проверяется реле и предохранитель

На иномарках электрическая цепь содержит несколько предохранителей, поэтому важно найти, какой из элементов соответствует заднему стеклу, а какие – зеркалам. К примеру, если обогрев не активируется на машине Chevrolet Lacetti, следует искать элементы с индексами F6, Ef7, включая реле К10

Установка системы обогрева

Если Вы хотите сделать обогреваемой только зону автомобильных дворников, то покупать новое лобовое стекло не нужно. В этом случае тепло будет идти от самих дворников, в которых стоит нагревательный элемент.

Затраты при таком способе обогрева минимальны. Блок питания нагревательных элементов и блок, который отвечает за управление работой дворников, нужно присоединить к системе питания всей машины.

Дворники, в которые вмонтированы нагреватели, нужно поставить на место обычных. Проводку нужно протягивать через отверстия, которые уже имеются в кузове машины. Блок управления нужно закрепить внизу под паленью приборов, а блок питания желательно поместить под капотом. Обязательно нужно поставить предохранитель в электрическую цепь, дабы не произошло короткое замыкание.

Гораздо сложнее установить лобовое стекло с подогревом. Для этого нужно убрать старое стекло и остатки клея, на который оно было посажено. Вся эта процедура занимается достаточно много времени.

Перед установкой «теплого» стекла, в нем нужно найти выводы нагревательных элементов. Эти выводы находятся на кромках стекла. К этим выводам нужно припаивать провода, которые будут подавать ток к нагревательным элементам, за счет чего стекло и будет теплым.

Рекомендуют те места, где происходило спаивание, заливать расправленным составом из электрического пистолета, который можно найти в любом большом магазине строительных материалов. После окончания работ по проведению силовых проводов в моторный отсек, можно переходить к монтажу самого стекла.

Дальше работа будет связана электросетью машины и теми проводами, которые идут от нагревателей стекла. Один провод нужно подключить к батарее аккумулятора, обязательно используя предохранитель. Второй провод нужно бросить к блоку управления нагревом и к таймеру, который и будет устанавливать время нагревания стекла. Таймер нужно выставить на конкретное время, спустя которое он выключит систему нагрева. Время зависит от погодных условий, поэтому желательно устанавливать такой интервал, который будет оптимальным для конкретной погоды. Блок управления нагреванием стекла нужно установить внутри машины в салоне.

Иногда для эффективной роботы системы нагрева лобового стекла используют специальный преобразователь для силы тока и напряжения.

Итак, чтобы установить лобовое стекло с подогревом, нужно выполнить всю работу в два этапа: установить «теплое» стекло вместо обычного и провести работы с электричеством, то есть развести провода управления и питания. Если Вы несведущи во всех этих электрических тонкостях, то лучше доверить эту работу профессионалу, который точно ничего не испортит в Вашей машине.

Подписывайтесь на наши ленты в

Технологический процесс ремонта поэтапно

Сначала определяемся с местом разрыва цепи на нитях. Зачастую определить таковые несложно, их видно невооруженным глазом. Обычно это механические повреждения в виде царапины, потертости и больших оторванных частей.

Затем изучаем инструкцию по применению ремонтного комплекта: способы нанесения токопроводящего средства и время до его полного высыхания. На следующем этапе следует заняться подготовлением поверхности поврежденного участка к восстановлению. Для этого достаточно лишь протереть его ветошью, смоченной в спиртовом растворе, чтобы удалить с него грязь и обезжирить.

После этого следует наклеить полоски скотч-ленты по обе стороны нити в участке разрыва.

Основные причины поломки

Неисправности и их причины:

Запах горелого появляется во время включения в электросеть. В данном случае нужно сначала проверить плиту визуально. Для этого выключают её из электросети, осматривают конфорки. Если причина — в скопившихся и пригорающих остатках пищи, их убирают, хорошо промывают поверхность.
Если же плиты чистые, но запах гари всё равно выделяется из оборудования, то дело может быть в неисправности проводки. Необходимо вызвать мастера или попытаться отремонтировать самостоятельно.
Перестаёт нагреваться ТЭН. Причиной стали соединительные провода или конфорка. Сначала проверяют детали управления, у которых часто слетает контакт. Если это не помогает, нужно полностью заменить ТЭН на исправный.
Из-за поломки переключателя не удаётся настроить необходимую температуру нагрева конфорки. Причина — смещение контактов, их отсоединение.
Проблемы со спиралью выявляются при плохом нагреве конфорки или его отсутствии. Спираль может повредиться из-за перегрева, разрыва или попадания внутрь влаги.
Духовой шкаф может разогревать неравномерно либо не набирать нужную температуру. В данном случае дело в ТЭНах. Ремонт или замена необходимы.

Важно
Самостоятельно проводить ремонт стеклокерамических плит можно, если хорошо изучить инструкцию по эксплуатации и знать строение электроплиты. Иначе необходимо вызвать на дом специалиста.

Как сделать обогрев зеркал своими руками

Сделать обогрев зеркал своими руками несложно. Чаще всего для этого применяются лампы накаливания или система нагревательных элементов на основе проволоки. Стоимость материалов минимальна, однако работа потребует времени.

Что понадобится

Чтобы изготовить обогрев зеркал своими руками, понадобится набор инструментов и материалов. Список расходников зависит от того, какой именно тип устройства хочет видеть автовладелец.

Ламповый	Проволочный
лампа 10 ватт	основа
фольга	вольфрамовые нити
термостойкий материал	двухсторонний скотч
патрон	провода
провода	паяльник
паяльник	герметик
герметик
инструменты для разборки

Стоимость материалов

Обогрев зеркал заднего вида, изготовленный своими руками, требует крайне малых финансовых затрат. Так, лампа накаливания стоит около 20 рублей, патрон – 30 рублей, провода – 25 рублей/метр, герметик – 100 рублей, скотч 40 рублей. Вольфрамовые нити можно бесплатно извлечь из старого чайника, а паяльник и отвертку для разборки зеркала – позаимствовать у знакомых.

Порядок действий

Как и в случае, когда используются готовые комплектующие для обогрева, монтаж обогревателя начинают с разборки, промывки и просушки зеркала. После этого корпус изнутри выкладывается термостойким покрытием и алюминиевой фольгой.

В патрон вставляется лампа, провода припаиваются к контактам и изолируются герметиком. Также с помощью герметика изолируют отверстия, через которые проводка выходит наружу. » alt=»»> Нагревательные нити приклеивают к основе, после чего обкладывают ее с обоих сторон термостойким материалом. Полученную конструкцию клеят на внутреннюю поверхность зеркала, припаивают к контактам провода, которые выводятся наружу через специально проделанные отверстия. Все открытые элементы обогрева изолируют с помощь герметика.

Немаловажным является и вопрос о том, как включить самодельный обогрев зеркал. Оптимальным является выведение для этого отдельной кнопки.

Что еще можно нагреть?

Подогрев форсунок омывателя лобового стекла — еще один вид зимних помощников. Привлекает такая опция своей доступностью и эффективностью. Стоят форсунки с нагревательными элементами недорого, установить их можно практически на любой автомобиль. Если не удастся найти подогреваемые форсунки, созданные именно для вашей модели, то можно воспользоваться универсальными или подобрать с другого автомобиля. Как бонус вы, возможно, получите еще и веерный распылитель вместо струйного, который гораздо эффективнее покрывает площадь стекла и экономно расходует жидкость омывателя. Проблема может возникнуть только с креплением, но в большинстве случаев это решаемо.

Система подогрева форсунок обычно снабжается термодатчиком, поэтому нагреватель включается только при минусовых температурах. Подогрев омывателя лобового стекла — менее эффективный и более трудновыполнимый способ. При схожем результате вам придется повозиться с подключением. К тому же нагревательный элемент необходим гораздо большего размера и мощности. Даже если в дополнение утеплить шланги омывающей жидкости, такая система без подогрева форсунок работает только до минус 10 градусов.

Покупка специального дополнительного обдува

Это самый дешевый и плохо работающий метод. Множество реклам этих устройств в интернете и по телевизору говорят об обратном, однако не стоит им верить. Проблема такого обогревателя лобового стекла заключается в том, что тепло будет распространяться не равномерно, а в определенной точке. Сами по себе такие вентиляторы для обогрева являются маломощными, поэтому придется долго ждать, пока они растопят стекло. Однако такой дополнительный обдув очень легко монтировать: просто установить на приборную панель и включить в прикуриватель. Дополнительный электрообдув является хорошим только, если вы долго прогреваете мотор машины (вместе с ним можно успеть прогреть и лобовое).

Достоинства: Простота монтажа, дешевизна

Недостатки: Долгое время прогрева, неравномерная плоскость прогрева
