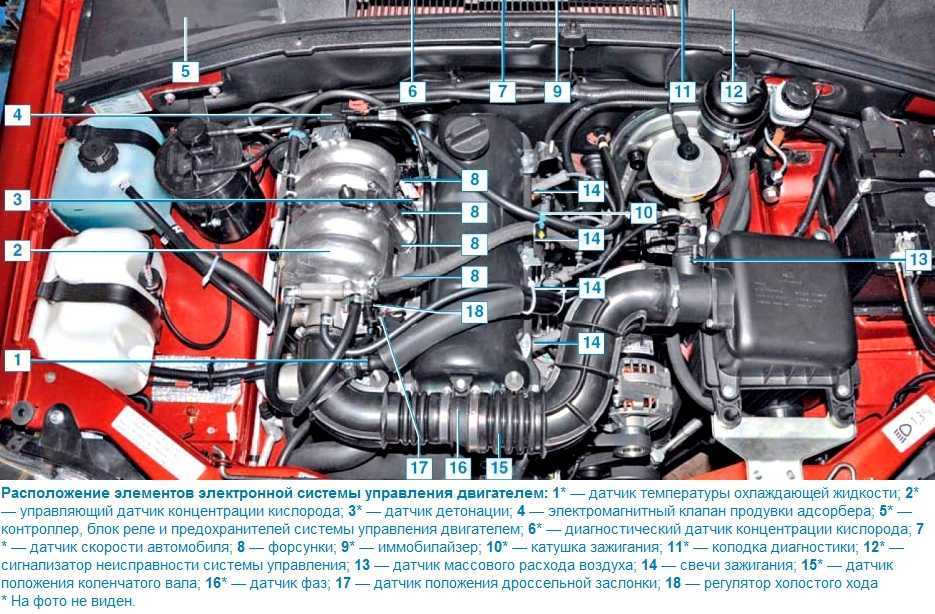

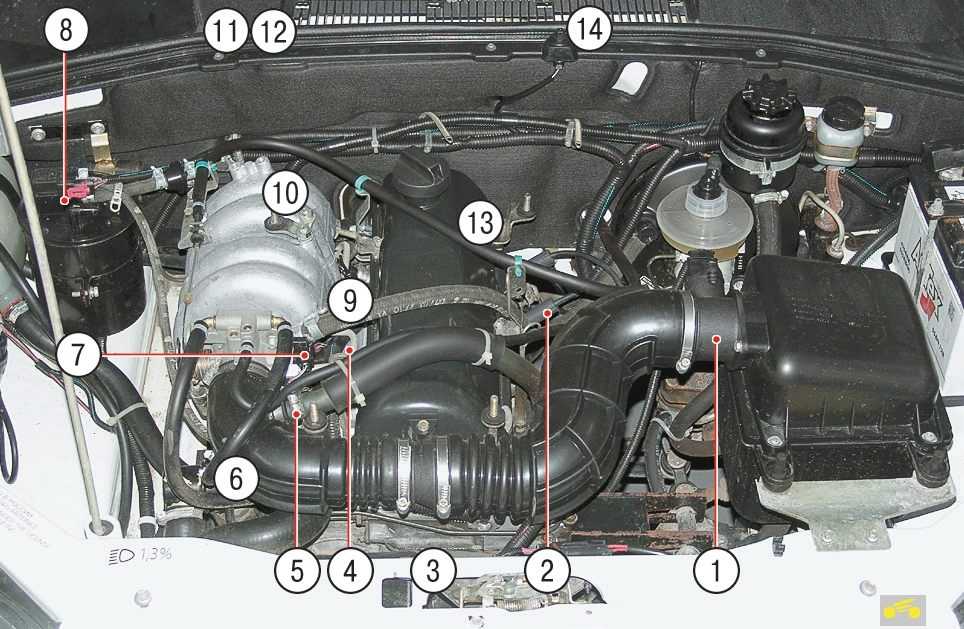

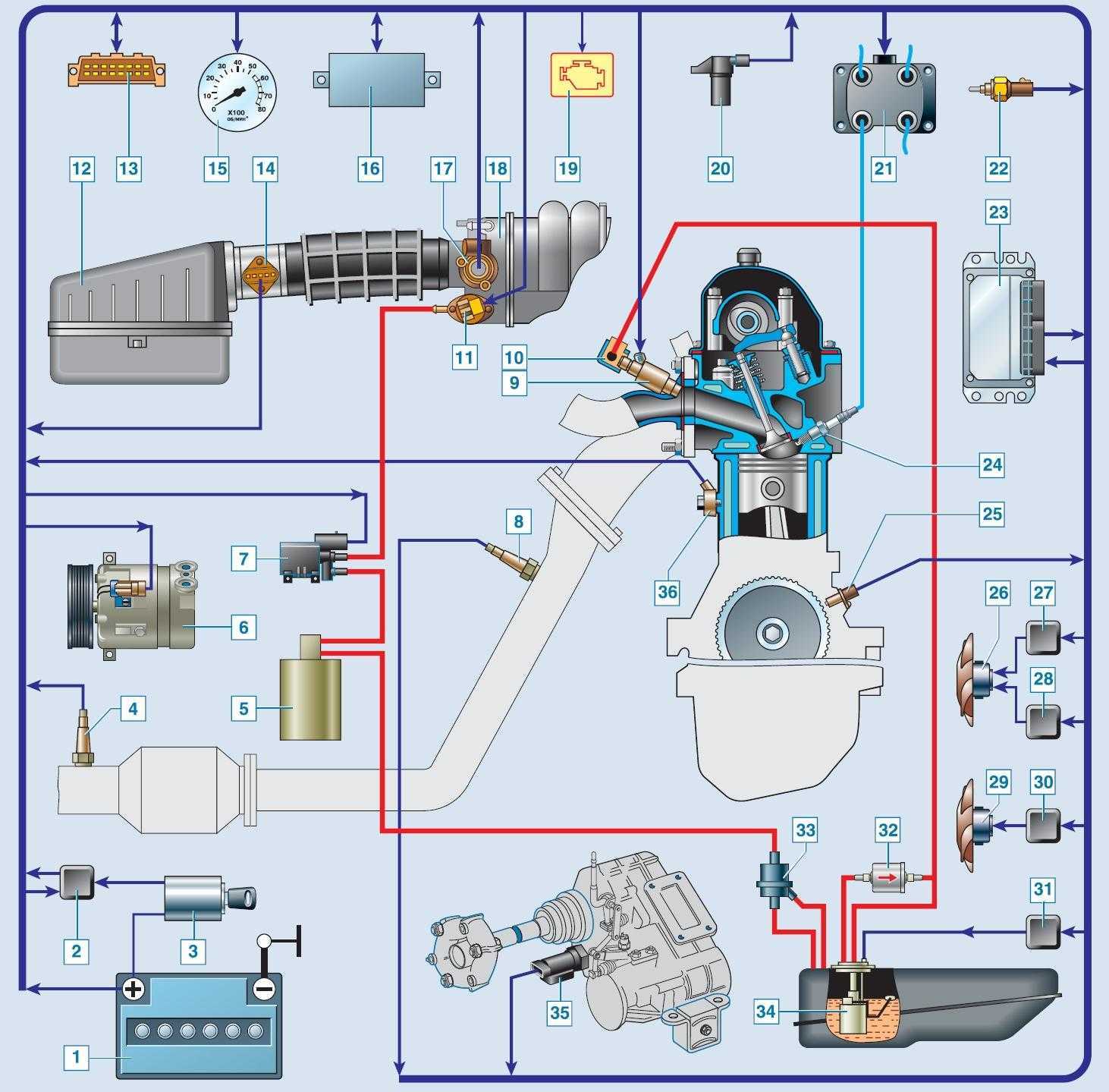

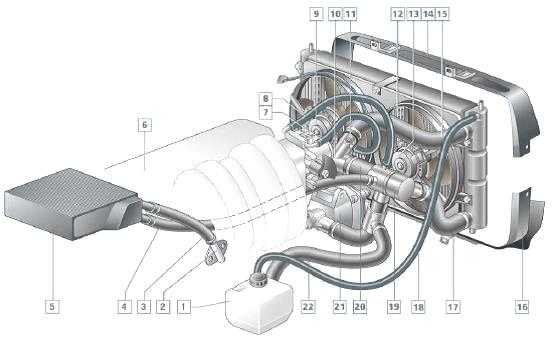

Нива шевроле датчики место расположения

Схема подключения

Непосредственно разъем датчика Шнивы представляет собой трех контактную фишку, где:

• красный – плюс;
• черный – минус;
• синий – подача сигнала.

Как проводка подключается к спидометру расскажет электросхема элемента.

Опуская подробности и сложности распиновки привода спидометра, следует остановиться на подключении непосредственно сенсора. Здесь имеется три провода.

1. Кабель номер 1 – это плюс, уходит к датчику тормозной жидкости. Для поддержания постоянного питания.
2. Второй провод подключается к спидометру и отвечает за передачу сигнала.
3. Третий – черный. Кабель отвечает за минус и присоединяется к другому аналогичному проводу, либо прикручивается на корпус автомобиля, непосредственно в месте установки.

Панель приборов и органы управления шеви нива:

1 – переключатель наружного освещения Шеви Нива: В блоке переключателя установлены два механически связанных выключателя: выключатель габаритных огней (левый). Последовательным нажатием клавиши выключателя включают и выключают габаритный свет в фарах и в задних фонарях, при включенном габаритном свете в клавише загорается зеленым светом контрольная лампа; выключатель света фар (правый).

Переключатель указателей поворота и света фар включает электрические цепи при включенном зажигании и имеет следующие положения рычага 1: I – указатели поворота выключены, включен ближний свет фар, если нажата кнопка выключателя света фар в переключателе наружного освещения 1;

II – включены указатели левого поворота (нефиксированное положение); III – включены указатели левого поворота (фиксированное положение); IV – включены указатели правого поворота (нефиксированное положение); V – включены указатели правого поворота (фиксированное положение);

VI – включен дальний свет фар (на себя) независимо от положения переключателя наружного освещения (нефиксированное положение); VII – включен дальний свет фар (от себя), если нажата кнопка выключателя света фар в переключателе наружного освещения 1 (фиксированное положение).

3 – выключатель звуковых сигналов Нива: Чтобы включить звуковой сигнал, нажмите на любое место центральной накладки рулевого колеса.

4 – щиток приборов

5 – переключатель стеклоочистителей и омывателей стекол Шевроле Нива включает электрические цепи при включенном зажигании и имеет следующие положения рычага 2: I – очистители и омыватели стекол выключены; II – включен прерывистый режим работы очистителя ветрового стекла (нефиксированное положение);

III – включен прерывистый режим работы очистителя ветрового стекла (фиксированное положение); IV – включена малая скорость очистителя ветрового стекла; V – включена большая скорость очистителя ветрового стекла; VI – (на себя) включен омыватель ветрового стекла (нефиксированное положение);

6 – выключатель аварийной сигнализации Нива Шевроле: При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и контрольная лампа, установленная в выключателе. При повторном нажатии на клавишу сигнализация отключается.

7 – блок кнопочных выключателей Шеви Нива состоит из: выключателя 1 обогрева стекла двери задка. При нажатии на кнопку выключателя включается обогрев стекла, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку обогрев выключается;

выключателя 3 задних противотуманных фонарей. При нажатии на кнопку выключателя включаются задние противотуманные фонари, если нажата кнопка выключателя света фар (см. п. 1), одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку задние противотуманные фонари выключаются.

При выключении зажигания фонари выключаются автоматически; выключателя 4 фароочистителя и фароомывателя (при их наличии на автомобиле). Кнопка выключателя не фиксирована, при ее нажатии, если включен свет фар, включаются фароочистители и фароомыватели. При отпускании кнопки эти устройства отключаются; резервного гнезда для выключателя, закрытого заглушкой 5.

8 – блок контрольных ламп Нива Шевроле. В блоке установлены следующие контрольные лампы: 1 – резерв; 2 – контрольная лампа включения блокировки межосевого дифференциала загорается при блокировании межосевого дифференциала в раздаточной коробке;

3 – контрольная лампа состояния иммобилизатора отображает состояние электронного блока противоугонной сигнализации; 4 – контрольная лампа состояния антиблокировочной системы тормозов (при ее наличии на автомобиле). При включении зажигания система на 3 с переходит в режим самотестирования и лампа загорается постоянным светом. После окончания режима самотестирования лампа гаснет и загорается в движении при работе системы; 5–7 – резерв;

9 – заглушка резервного гнезда для выключателя.

10 – заглушка гнезда для установки подушки безопасности пассажира.

11 – вещевой ящик Нива Шевроле. При оттягивании ручки замка на себя открывается крышка вещевого ящика.

Не работают обороты тахометра — почему “прыгает” стрелка

Приводим советы опытных автовладельцев:

• находите индикатор Check (если сигнал отсутствует, самостоятельная диагностика не поможет);
• проверяете соединения и напряжение тестером;
• при параллельной некорректной работе других приборов тестируете “массу”;
• осматриваете запчасти трамблера;
• проверяете состояние цепей;
• при проявлении проблем на повышенных оборотах мотора, проведите диагностику коммутатора.

Если в результате ремонтных работ тахометр плохо работает, требуется настройка (регулировка положения “0” и агрегата, проверка качества соединений).

Не работает тахометр на щитке приборов? Замените его. В теории это несложно, но лучше заранее найти подробную видео-инструкцию (подберите вариант именно для вашего мотора — дизельного или бензинового).

Видео «Сброс ошибки подушек безопасности»

Если в работе тех или иных систем обнаружены неисправности, то первое, что надо делать — исправить их. Если после ремонта коды остались в памяти и не исчезли, то их можно устранить самостоятельно.

Есть несколько вариантов сброса ошибок:

1. Удалите коды путем отсоединения клемм аккумуляторной батареи. Откройте капот и ослабьте болты на зажимах, после чего отсоедините «крокодилы». Подождите около одной минуты, затем подключите «крокодилы» на место.
2. С использованием бортового компьютера. Для этого в устройстве предусмотрена специальная функция. Для удаления кода следует зайти в раздел «ошибки» в основном меню, после чего нажать на среднюю клавишу на панели. Вы услышите звуковой сигнал, а на дисплее компьютера появятся прочерки. Если они есть, то ошибки успешно удалены из памяти.
3. Обнуление можно произвести с помощью кнопки одометра. Надо зажать ее на пять секунд. Пройдет около 15 сек, после чего на дисплее появятся цифры. Об ошибках при самодиагностике мы писали вначале статьи, если же на дисплее появляется цифра 0, то неполадки в работе датчиков, двигателя и других систем в авто отсутствуют.

Если диагностика автомобиля Шевроле выполнялась с помощью программы Chevrolet Explorer, то удалить информацию о неисправностях можно через утилиту.

Помимо этого, есть другие варианты обнуления кодов:

1. Отключить от питания аккумулятор. Для этого необходимо открыть моторный отсек и гаечным ключом ослабить фиксацию гаек на клеммных зажимах. Затем они отсоединяются. Подключение выполняется через одну минуту.
2. Обнуление информации об ошибках возможно через бортовой компьютер автомобиля. В данном устройстве имеется соответствующая опция для выполнения этой задачи. Необходимо перейти в раздел ошибок в главном меню компьютера, а затем кликнуть по средней кнопке на панели. В подтверждение устройство издаст звуковой сигнал, а на экране отобразятся прочерки, означающие удаление информации о неисправностях из памяти.
3. Обнуление кодов можно осуществить с использованием кнопки на одометре, она зажимается на пять секунд, а затем отпускается. Через 15 сек на дисплее должны появиться цифры. Если загорелся 0, то это говорит о том, что проблем в работе систем не обнаружено.

Пользователь Alex Moss рассказал о самостоятельном обнулении Airbag неисправности на примере автомобиля Шевроле Эпика.

Загрузка …

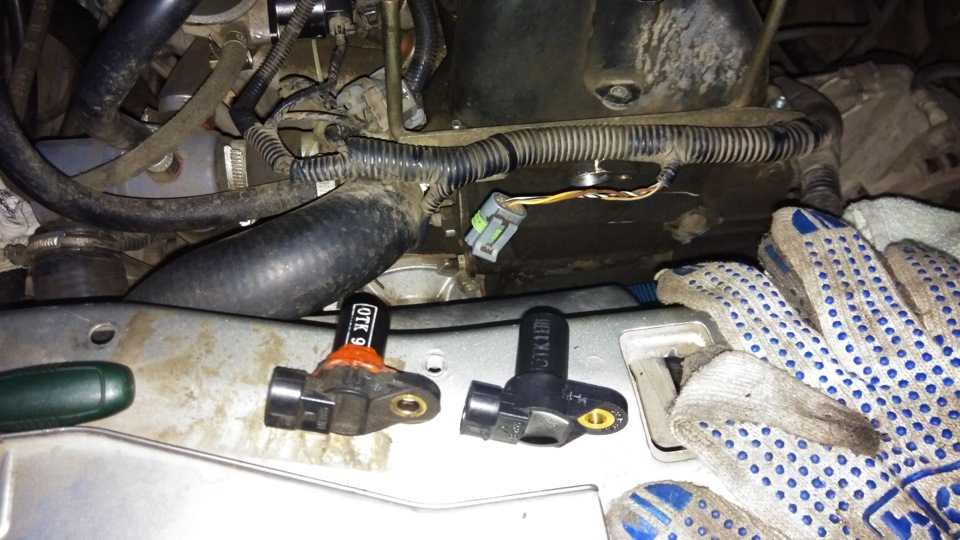

Расположение устройства.

На каждый автомобиль устанавливается только соответствующее оборудование, рассчитанное на определенное количество вращений вала и устанавливаемое в соответствующее посадочное место. Датчик скорости Шевроле Нива устанавливается на коробке переключения передач.

Сам датчик представляет собой небольшое стальное, а чаше пластиковое устройство, которое крепиться в районе вала. Внутри корпуса размещается сердечник, передающий импульсы на специальный контроллер, отвечающий за отображение информации на панели приборов.

При проведении работ следует учитывать, что устройство может быть довольно хрупким, поэтому монтаж следует проводить с осторожностью. Что касается популярных отечественных автомобилей ВАЗ, то их владельцы называют такие узлы датчиками фаз

Их расположение в этих моторах аналогично. Так, на восьмиклапанных двигателях датчик расположен на левой части головки блока цилиндров (если смотреть по ходу движения автомобиля). На шестнадцатиклапанных — на правой передней части двигателя

Что касается популярных отечественных автомобилей ВАЗ, то их владельцы называют такие узлы датчиками фаз. Их расположение в этих моторах аналогично. Так, на восьмиклапанных двигателях датчик расположен на левой части головки блока цилиндров (если смотреть по ходу движения автомобиля). На шестнадцатиклапанных — на правой передней части двигателя.

Признаки неисправностей

На практике отказ мотора и обездвиживание транспортного средства – последствия, с которыми владельцы сталкиваются достаточно редко. Работа двигателя продолжается, но появляются небольшие отклонения, из-за которых нормальное функционирование невозможно.

Есть несколько важных симптомов, хотя они могут говорить и о проблемах в других механизмах:

1. Закономерное увеличение расхода горючего.
2. Check Engine – индикатор, который при наличии проблем загорается не всегда. Но водители отмечают вспышки в этой части системы, если обороты коленчатого вала увеличиваются до 3000 штук в минуту и более.
3. Снижение мощности у силового агрегата. Когда нагрузку увеличивают – эффект становится особенно заметным. Это касается буксирования прицепов, резкого ускорения и подъема.
4. После того, как нажмут педаль газа, наблюдается не динамичный разгон, а серия коротких рывков. Набор скорости происходит с небольшими темпами.
5. В процессе движения, на холостых оборотах мотор не может работать стабильно. Эта проблема встречается в машинах любого года выпуска – 2011, 2012.

Топливовоздушная смесь будет обогащенной, если в приборе появились неисправности. Из-за этого расход бензина больше, работа мотора перестает быть стабильной.

У других моделей машин допустимы дополнительные признаки неисправностей:

• отказ силовой установки из-за того, что нет искрообразования;
• появление дополнительных шумов;
• сложности с автоматизированным переключением скоростей, если используется автоматическая коробка передач;
• затруднения при холодном пуске двигателя;
• заводится двигатель без проблем, но в процессе движения глохнет — с этим чаще всего сталкивается и модель 2123.

При этом деталь отличается продолжительным сроком эксплуатации. 80-100 тыс. км пробега – стандартный ресурс для отечественных автомобилей. В случае с импортными цифры достигают 150 тыс. км. Можно ориентироваться на указанные периоды, когда неисправности только ищутся.

Езда с неисправным датчиком допустима, но недолгое время. Износ свечей зажигания и других компонентов увеличивается за счет таких факторов:

1. Ошибки электроники.
2. Обогащение топливной смеси.
3. Рывки двигателя.

Проблемы ищут самостоятельно, либо принимают решение отправить транспорт на диагностику. Выбрать подходящий вариант легко.

Рекомендуем к прочтению

При выходе из строя датчика положения коленчатого вала или его цепей двигатель не будет работать. Датчик фаз закреплен на переднем торце головки блока цилиндров ВАЗ Нива.

Сигнал датчика фаз контроллер использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров. Принцип действия датчика фаз основан на эффекте Холла. К звездочке распределительного вала приклепан металлический задатчик.

Британские острова отделились от Европы миллионы лет назад в результате катастрофической эрозии Датчик детонации «Шевроле Нива»: Он позволяет обеспечить нормальное функционирование мотора в любых режимах работы.

При помощи изменения угла опережения зажигания и момента впрыска топлива получается добиться максимальной мощности. Детонация — это одна из неисправностей, которая может сильно навредить двигателю. Появляется она по причине того, что в камерах сгорания цилиндра топливная смесь сгорает. Принцип работы двигателя Детонация очень часто проявляется при подъеме в горку.

При этом автомобиль двигается медленно, а скорость включена повышенная. Но не стоит переживать, так как это явление называется калильным зажиганием, и то он не свидетельствует о том, что двигатель работает неправильно. Любой двигатель внутреннего сгорания работает по таким принципам: Смесь из бензина и воздуха подается в камеру сгорания цилиндров, где она поджигается при помощи искры на свече зажигания.

Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика. Напряжение выходного сигнала прогретого датчика при работе в режиме замкнутого контура и исправном нейтрализаторе должно находиться в диапазоне от до мВ.

При выходе из строя диагностического датчика концентрации кислорода Шевроле Нива или его цепей контроллер заносит в свою память код неисправности и включает сигнализатор неисправности в комбинации приборов. Датчик скорости автомобиля установлен в корпусе привода датчика скорости раздаточной коробки. Принцип его действия основан на эффекте Холла. Датчик выдает контроллеру прямоугольные импульсы напряжения нижний уровень — не более 1,0 В, верхний — не менее 5,0 В с частотой, пропорциональной скорости вращения колес.

Количество импульсов датчика пропорционально пути, пройденному автомобилем.

Контроллер определяет скорость автомобиля по частоте импульсов. При выходе из строя датчика или его цепей контроллер заносит в свою память код неисправности и включает сигнализатор неисправности в комбинации приборов. При включении зажигания контроллер обменивается информацией с блоком управления иммобилайзера, предназначенным для предотвращения несанкционированного пуска двигателя Шеви Нива.

При этом работа двигателя возможна, если контроллер получил правильный пароль от блока управления. Блок управления иммобилайзера закреплен на кронштейне под экраном консоли панели приборов с левой стороны. Система зажигания Шевроле Нива Система зажигания входит в систему управления двигателем Шевроле Нива.

Она состоит из катушки зажигания, высоковольтных проводов и свечей зажигания. Четырехвыводная катушка зажигания представляет собой блок из двух катушек. Катушка установлена на кронштейне, закрепленном на левой стороне блока цилиндров.

Особенности работы штатного иммобилайзера Нива Шевроле

Выражается это в вибрации брелока, также, в зависимости от модели, может издаваться и звуковой сигнал. В чем же здесь выражается иммобилайзер?

Он позволяет автоматически блокировать функцию двигателя запускаться после нескольких секунд его глушения. То есть иммобилайзер подключен ко все электрическим сетям автомобиля и может выводить некий компонент из строя по своему желанию. Их отключить легко, если владелец имеет чип-ключ и не потерял его. Достаточно вынуть из ключа чип и примотать его к антенне иммобилайзера, чтобы отключение произошло быстро и беспроблемно.

Если ключа нет, можно попытаться использовать другие методики отключения, но с ними дело обстоит немного сложнее.

В крайнем случае, существую специальные, профессиональные организации, которые точно помогут решить проблему с отключением любого иммобилайзера быстро и качественно. Если владельцу необходимо будет отключить иммобилайзер на своём автомобиле шевроле нива, он должен использовать для этого все доступные для него способы.

Метод «оживления» контроллера очень прост — нужно очистить энергонезависимую память ЭБУ от информации, оставленной там иммобилайзером.

На практике это выглядит так — от иммобилайзера отсоединяется разъем штатной проводки, если Вам необходимо, что бы сигнал диагностики доходил от ЭБУ до диагностической колодки, необходимо в снятом разъеме установить перемычку между контактами 9.

Иммо можно выбросить, а можно и оставить — красиво гасить плафон, в этом случае необходимо отрезать от разъема провода от контактов 9.

Разъем иммобилизатора при этом установить на прежнее место. Искать этот провод надо под консолью. Сам иммобилайзер расположен над контроллером впрыска, вертикально.

От его разъема идет тонкий одиночный провод, цвет зеленый с черной полосой. Его и следует найти и врезать в него диод анодом к иммобилайзеру. Для этого нужно перепаивать микросхему, что представляет некоторые сложности т.

Требует соответствующих навыков и инструмента.

Рекомендуем к прочтению

Кроме того, нужен еще программатор для этого типа микросхем. Хотя, если есть чистый новый еепром, можно смело запаивать его — при первом включении ЭБУ сам пропишет в него новые данные. Это очень удобно, если Вам необходимо записывать всегда одни и те же данные например пароль для защиты прошивки или какой-либо нестандартный идентификатор и т.

Весь процесс программирования будет заключаться в установке этой ПЗУ и включению питания на несколько секунд. Для большей безопасности предусмотрена индикация успешного окончания операции с помощью лампы Check Engine. Принцип работы с программой очень прост: Включить зажигание, загорается светодиод АПС Выключить зажигание не убирая красный ключ.

Светодиод АПС должен начать мигать.

Поднести 1 черный ключ. Светодиод гаснет на время. Поднести 2 черный ключ. Нужно выключить зажигание не позже чем через 10 сек.

Штатный иммобилайзер. Секрет угона. Часть 1.

Это противоугонные устройства для блокировки запуска мотора. Иммобилайзеры разделены на две группы: Для управления первыми используется ключ, а вторые управляются с помощью специального брелка или карточки.

Информация о том, как отключить иммобилайзер ВАЗ интересует многих владельцев отечественных автомобилей. Наша статья об отключении иммобилайзера также пригодится владельцам внедорожников Нива Шевроле и других авто.

После того как машина сходит с конвейера, опция защиты в противоугонном устройстве ещё не включена. В большинстве случаев функция защиты включается самим покупателем автомобиля или сотрудниками автосалона. С удалением владельца автомобиля на значительное расстояние блокировка выполняется в автоматическом режиме.

Этот способ подчеркивает надежность управления охранной системой.

К бесконтактной модели иммобилайзера, устанавливаемого с года на машину Шевроле Нива относится прибор АПС — 6. Взаимодействие ключей зажигания с штатным иммобилайзером Автопроизводитель комплектует транспортное средство двумя ключами для запуска мотора.

Ключи зажигания имеют разные вставки: Первый ключ считается рабочим, второй обучающим. Несанкционированный запуск мотора Шевроле Нива блокируется иммобилайзером, когда в СУ двигателем активирована опция против угона.

Опция становится активированной после настройки и обучения блокирующего устройства.

Катализатор выхлопных газов автомобиля

Автомобильный катализатор помогает автомобилю сделать выхлоп отработанных газов двигателя более экологически чистым. Он преобразовывает окись углерода и других вредных веществ в безвредные соединения. Если ваш катализатор отработки выхлопных газов пришел в негодность, вы заметите это не только при появлении значка двигателя (чек), но и задолго до этого, когда мощность автомобиля упадет в 2 раза. Например, при нажатии на педаль газа автомобиль, как прежде не будет иметь хороший динамики разгона.

Из-за чего может выйти из строя автомобильный катализатор: если вы регулярно обслуживаете свой автомобиль, в соответствии с регламентом ТО автомобильной компании, то катализатор не должен выйти из строя. Главная причина выхода из строя катализатора, это несвоевременная замена неисправного датчика кислорода, а также не регулярные замены свечей зажигания, при окончании срока годности.

А еще интересно: Датчик фаз нива шевроле симптомы неисправности, дпрв высокий уровень сигнала

Что необходимо сделать: Если ваш катализатор пришел в негодность, то вы не можете ездить на автомобиле, так как двигатель будет работать не правильно, предупреждая об этом индикацией на приборной панели значком двигателя (чек). Также у вас будет очень сильно увеличен расход топлива, и будет отсутствовать тяга двигателя.

Хоть замена катализатора очень дорогостоящий ремонт, от ремонта не куда не деться. Хотя и существует альтернатива в замене катализатора на пламегаситель, но это не 100 процентный вариант. К сожалению если вы не являетесь опытным автомехаником, то самостоятельно заменить неисправный катализатор выхлопных газов вы не сможете.

Распредвала

Датчик распредвала Нива Шевроле создает стабильную работу двигателя. Работа основана на эффекте Холла. Благодаря ему происходит контроль за наклоном газораспределительного устройства согласно колнечатому валу. Система которая контролирует работу свечей и поступление бензина получает соответствующий сигнал.Он работает отталкиваясь от контроля разности потенциалов нужного электричества, и связанна с работой анализатора положения коленвала. Проще сказать он информирует нахождение поршня цилиндра ДВС, при этом последовательно происходят все циклы такта работы цилиндра. Если он перестает работать то происходит включение устройства и индикатора благодаря которому происходит смесь воздуха и топлива, дозирование приостанавливается и включается резервный режим. Производить замену рекомендуется каждые пять лет. Если он неисправен бортовой компьютер выдаст следующие ошибки, РО343, РО342, РО340.
