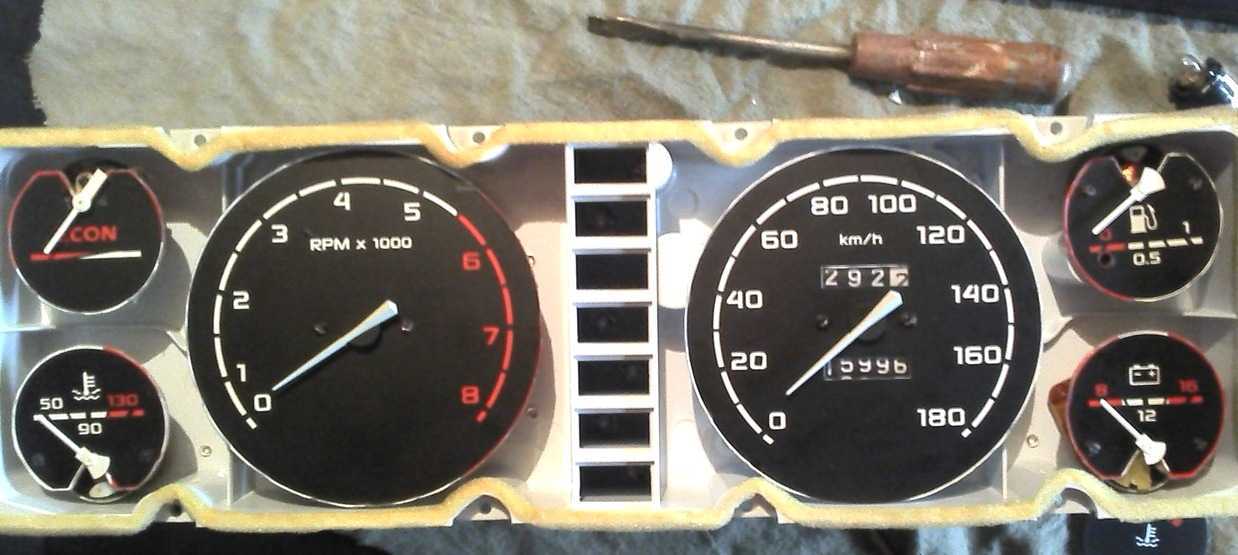

Как снять панель приборов на ваз 2107 (фото и видео)

Снятие панели приборов в сборе с отопителем

Снимаем панель приборов в сборе с отопителем для замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Сливаем охлаждающую жидкость из системы охлаждения (см. «Проверка уровня и замена охлаждающей жидкости»). Снизу автомобиля..

. головкой «на 8» ослабляем затяжку хомутов. . и отсоединяем шланги от патрубков радиатора отопителя, проходящих через щиток передка.

Высокой головкой «на 10» отворачиваем гайку крепления отопителя к щитку передка. Вынимаем салонный фильтр (см «Замена фильтрующего элемента системы вентиляции и отопления»).

Крестообразной отверткой отворачиваем четыре самореза крепления корпуса фильтра. Отворачиваем гайки крепления рулевой колонки и опускаем колонку на пол (см. «Снятие рулевой колонки с электроусилителем»). Отсоединяем наконечники проводов от выключателя сигналов торможения (см. «Снятие выключателя сигналов торможения»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).

Разъединяем семь колодок жгутов проводов за блоком реле и предохранителей.

Головкой «на 13» отворачиваем с обеих сторон болты крепления кронштейнов консоли к туннелю пола.

Под передними сиденьями высокой головкой «на 10» отворачиваем гайки крепления воздуховодов, направляющих воздух к ногам пассажиров заднего сиденья и снимаем воздуховоды со шпилек (для наглядности сиденье снято).

. и снимаем торцевую заглушку с правой стороны панели приборов. Снимаем заглушку с левой стороны

Головкой «на 13» отворачиваем по два болта крепления панели приборов с обеих сторон. Снимаем левую и правую обивки передних стоек (см. «Снятие облицовки панели приборов»).

Крестообразной отверткой отворачиваем саморез правого крепления передней облицовки панели приборов. Аналогично отворачиваем саморез левого крепления облицовки.

Снимаем переднюю облицовку панели приборов, преодолевая сопротивление семи пружинных держателей.

Головкой «на 10» отворачиваем семь гаек крепления панели приборов перед ветровым стеклом (три гайки слева на фото не видны).

Головкой «на 13» отворачиваем два болта крепления поперечины панели приборов к кронштейну педалей.

Головкой «на 13» отворачиваем третий болт крепления поперечины панели приборов к кронштейну педалей.

Панель приборов (вид сзади)

: 1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя

Головкой «на 13» отворачиваем две гайки (под ветровым стеклом) крепления поперечины панели приборов к кузову. . и снимаем наконечник «массового» провода со шпильки. Отсоединяем колодку жгута проводов от блока управления двигателем (см. «Снятие контроллера»). Сдвигаем воздуховоды, подводящие воздух к ногам пассажиров заднего сиденья, к задней части автомобиля отсоединяя их от отопителя

Отводим панель приборов от щитка передка.

. и разъединяем колодку жгута проводов за отопителем. Вынимаем панель приборов в сборе с отопителем из салона. Снимаем контроллер с отопителя, чтобы при работе не повредить его (см. «Снятие контроллера»). Устанавливаем панель приборов в обратной последовательности. При установке панели приборов следим, чтобы патрубки радиатора отопителя вошли в отверстие в щитке передка. Заливаем охлаждающую жидкость в систему охлаждения и доводим ее до нормы (см. «Проверка уровня и замена охлаждающей жидкости»).

Для процесса снятия накладки на Калине нам понадобится крестовая отвертка, запас времени и много терпения как говорится терпение, и труд всё перетрут. Процесс сразу можно отметить не из самых лёгких.

С обеих сторон кнопки аварийки, находятся заглушки, надавливаем на них с обратной стороны.

Откручиваем два крепления, которые находятся под заглушками.

Потом снимаем три кнопки управления регулировками отопителя, они отмечены на картинке цифрами. Для снятия нужно с небольшим усилием потянуть их на себя.

От аварийной сигнализации отсоединяем провод. Теперь нужно тянуть на себя накладку начинаем с самого низа, минуя препятствия в виде металлических фиксаторов, вытягиваем накладку с посадочного места. Для того чтобы снять её полностью нужно освободится от всех проводов которые ведут к лампам освещения и регулятору скорости вращения вентилятора печки.

После этого всё снимается без особых усилий, установку производим в обратном порядке, при установке придётся повозиться.

Замена ламп

В предыдущих постах мы разобрались как снять панель приборов на Приоре. Еще раз писать смысла нет, переходите, читайте, снимайте. В этом посте только замена ламп.

Панель приборов подсвечивает пять лампочек. Лампочки меняются очень просто. Беремся за цоколь и поворачиваем против часовой стрелки. Вы почувствуете как цоколь с лампочкой выйдет из посадочного места.

Устанавливаются лампы в обратном порядке. Вставляем цоколь с лампой вместо посадки и поворачиваем по часовой стрелке до фиксации.

Видео урок

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели.У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве.Откручиваем 2 шурупа сверху.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда.Видим еще 2 болта (один слева, другой справа)

Откручивем их (осторожно с шайбами — улетают быстро)

Далее снимаем декоративную накладку, которую мы открутили. Опускаем руль в самое нижнее положение и вытаскиваем накладку. Руль снимать НЕ НАДО!

Далее видим еще 2 крепления (слева и справа), которые фиксируют саму панель приборов

Откручиваем их осторожно, так как шайбы и шурупы могут провалиться вглубь торпеды

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

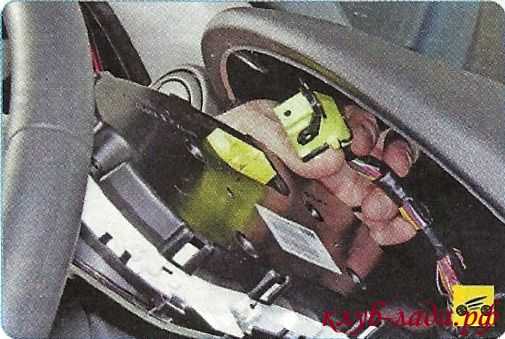

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон.Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

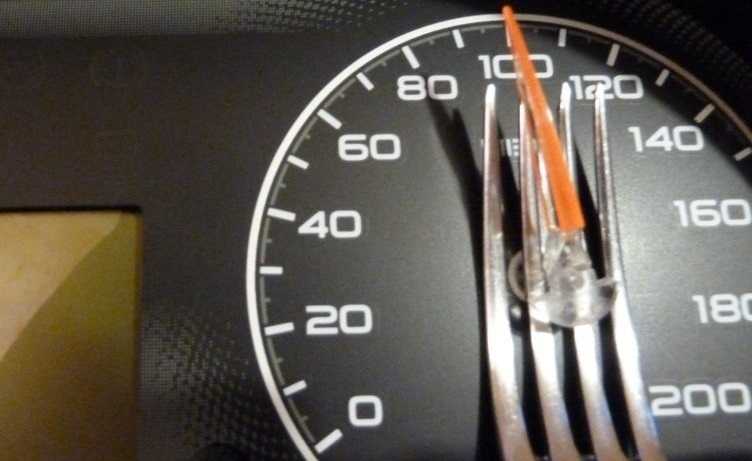

Оказалось, что лампочка на правой стороне спидометра, что то гасла, то тухла из-за того, что перегорела. Но от тряски нить накаливания замыкалась и снова горела, пока следующая кочка не «разорвет» её снова. Лампа пошла под замену. также прикупил немного прозапас)))

К сожалению, многочисленные автомобильные комплектующие рано или поздно могут выйти из строя, поэтому автовладельцам приходится их менять. Если в Ладе Приора или в любом другом автомобиле перегорят лампы на щитке приборов, можно без помощи сотрудников СТО справиться с этой поломкой, что позволит сэкономить немало денежных средств. А как правильно и поэтапно можно поменять лампочки на панели приборов Приора, будем анализировать в этой статье.

Специалисты настоятельно рекомендуют заменить вышедший из строя компонент как можно быстрее, ведь именно эти элементы предупреждают владельцев авто о возникновении неисправности, справиться с которой нужно незамедлительно. По мнению опытных водителей, менять лучше не одну вышедшую из строя лампу, а сразу весь комплект, так как ресурс этих элементов примерно одинаковый. Если первая лампа перегорит, ждать выхода из строя последующих долго не придется.

Из чего состоит приборная панель?

На панели приборов Приоры есть все необходимые детали, без которых не обойдется ни один современный автомобиль:

регулятор внешнего освещения и внутренней подсветки панели;
включатель поворотных, габаритных и осветительных фар;
регулятор сигнала;
комбинация приборов автомобиля;
регулятор стеклоочистителя и омывателя лобового стекла.

Так устроена приборная панель

Кроме того, на панели присутствует замок зажигания, связанный с противоугонной системой. Он содержит 3 позиции. Среди вторичных механизмов можно отметить наличие регуляторов отопительной системы заднего стекла, сигнализации и охлаждения салона. Стоит также упомянуть о бардачке, встроенных часах и входном гнезде магнитолы.

Иногда определенный элемент панели приходит в негодность и приходится искать пути его замены. В этом случае вам потребуется разборка салона. Ниже рассмотрено, как разобрать панель приборов.

Из чего состоит приборная панель?

регулятор внешнего освещения и внутренней подсветки панели;
включатель поворотных, габаритных и осветительных фар;
регулятор сигнала;
комбинация приборов автомобиля;
регулятор стеклоочистителя и омывателя лобового стекла.

Так устроена приборная панель

Охлаждаемый перчаточный ящик веста

Бардачок, он же вещевой и перчаточный ящик — это емкость справа от панели автомобиля Веста для всякой мелочёвки. На люкс моделях как например кросс, бывает охлаждаемым. Снять бардачок на Весте просто, ниже по статье будет инструкция из 7 шагов. Читайте статью до конца и изучите тему скрипов. Снятие бардачка на автомобиле Лада Веста — может понадобится: для устранения скрипов и шумов, замены лампочки, если не горит свет в бардачке, или недостаточном прилегании крышки к концевику.

Основным элементом салона на Лада Веста является приборная панель (торпедо). Через какое-то время в автомобиле, под ней появляются скрипы и дребезжание. Новые автомашины марки Веста — не исключение.

Так называемые «сверчки» и другие звуки в салоне – неприятные явления беспокоят водителей. Лада Веста — это новая модель, поэтому здесь могут быть допустимы некоторые технические недочёты. Некоторые причины можно устранить самостоятельно, а иногда может понадобиться помощь мастера.

Какие-то посторонние шумы в салоне автомобиля могут иметь отражательный характер. Часто, бывает сложно определить настоящий источник неприятного звука. Может казаться, что скрипы идут со стороны панели, но самом деле виновата обшивка двери или замок, нуждающийся в смазке. Поэтому, вначале стоит исключить такие ситуации, чтобы не создать себе лишнюю работу по их устранению.

Водители замечают, что скрипы и дребезжание в основном возникают с правой стороны панели приборов.

Если, после проведённой проверки выяснилось, что «сверчок завёлся» под багажником передней панели, прежде чем разбирать его, давайте узнаем, какими могут быть причины этого.

Штатный бардачок-артикул и цена

Штатный перчаточный ящик — артикул 8450031277 Крышка – артикул 8450031890

Бардачок для автомобиля АвтоВАЗ марки Лада Веста 2020 года выпуска стоит 2000-2600 рублей. Его можно заказать через магазины автозапчастей, или обратиться непосредственно к официальному дилеру.

Основные неисправности перчаточного ящика (бардачка) на автомобиле Лада Веста

Одной из причин посторонних звуков может быть недостаточно плотное прилегание демпферов бардачка к его крышке при закрытом состоянии. Из-за чего, во время движения автомобиля, она может скрипеть и дребезжать. На крышке нет регуляторов, поэтому не получится подкрутить резиновые демпферы.
«Сверчки» могут появиться при слабом фиксировании воздуховода охлаждения перчаточного ящика.
При слабом креплении концевика под бардачком.
Разболтанные крепления воздуховода, направленного в ноги переднего пассажира — это ещё одна из причин образования посторонних звуков в салоне автомобиля Лада Веста.
Воздуховод крепится под нижней частью бардачка (перчаточный ящик), во время движения транспортного средства между деталями может возникнуть люфт.
Если под ноги переднего пассажира начал дуть холодный воздух, скорее всего повреждена гофра трубки.

Как снять бардачок (вещевой ящик) на Лада Веста, что разобрать чтобы проклеить маделином

Чтобы снять бардачок, отщёлкните боковую накладку, которая крепится клипсами.
Отстегните крышку, отжав зажимы верхнего края. Потяните на себя, чтобы сместить с фиксаторов. После характерных щелчков, она снимется.
Откройте крышку ящика, извлеките подсветку, отжав крепёжный элемент.

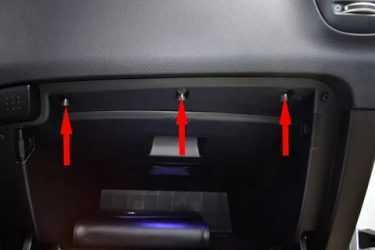

Теперь выкрутите пять удерживающих болтов отверткой torx-20. Четыре обычные, пятый — с шайбой.
Справа под перчаточным ящиком отсоедините разъем от концевого выключателя. Аккуратно отцепив, переместите в сторону двери боковую стенку с рычагом отключения подушки безопасности для пассажира.
Теперь уберите с креплений охлаждаемый вещевой ящик. Одну руку положите на замочное отверстие, другую с правой стороны

Удерживая его с двух сторон, аккуратно потяните на себя, освободив от крепежных элементов.
Прежде чем снимать ящик полностью, отключите подведённые к нему провода и плафон освещения, осторожно отогнув фиксатор. Теперь бардачок на Весте можно снять.

Посторонний шум издаёт элемент воздуховода переднего пассажира для обогрева ног

Отцепив воздуховод, выкрутите два болта. Затем используйте клеевой материал – «маделин», для его проклейки.
Теперь поместите бардачок обратно.
Прикрутите воздуховод и подсоедините все провода.
Устанавливайте на торпеде, размещая строго на фиксаторах. Даже при небольшом смещении, может нарушиться подача воздуха.
После правильной установки прикрутите болты и защёлкните боковую панель.

Что можно переделать в «Шестерке»

Если у вас «Шестерка», тюнинг можно делать различными способами – всё зависит от того, сколько вы на это готовы потратить денег, сил и времени. Одним и наиболее простых и доступных средств является аэрография – многие делают тюнинг ВАЗ 2106 при помощи креативного подхода и красок поярче.

Тюнинг ВАЗ 2106 делают, меняя конструкцию капота автомобиля, устанавливая новый пластиковый обвес, выбирая вместо штатной оптики альтернативную.

Встречаются очень интересные и необычные решения в этом плане.

Обивка салона автомобиля может полностью копировать лимузинную – для этого некоторые владельцы выбирают велюр или бархат.

Приборную панель оформляют в том же духе – она выглядит необычно и винтажно. В неё даже вмонтирован небольшой телевизор с кинескопом. Сверху над водителем расположены колонки акустической системы.

О том, как можно усовершенствовать оптику, мы говорили выше – на видео вы видите, как это выглядит у «Шестерки»

Процесс снятия консоли и приборной панели на Приоре

Как снять консоль с автомобиля? Этот процесс необходимо уметь делать и знать, как делать, если производится замена старой консоли на новую. Нужно учитывать тот факт, что в данном случае консоль и панель приборов являются единым элементом в автомобиле, поэтому придется потрудиться и приловчиться, чтобы снять эту деталь.

Для того чтобы произвести правильно тюнинг салона, мы разбираем эти устройства. Понадобятся наборы ключей, как накидных, так и рожковых, а еще отвертка. Консоль на Приоре снимаем в тех случаях, когда, к примеру, нужно подключить видеорегистратор к панели с навигацией.

Радует автолюбителей то, что накладка консоли довольно легко убирается. Снятие панели будет достаточно простым действием, и это предусмотрено для того, чтобы иметь возможность быстро и легко добраться до различных деталей и устройств за ней и проникнуть в приборную панель.

Консоль закрепляется на 4 винтах. Два из них располагаются внизу от пепельницы, а еще два — немного ниже, чем бардачок. В машине часто заранее уже установлена магнитола, поэтому ее нужно аккуратно отсоединить, освободив перед этим проводку. Нельзя задевать кабели с панелью-навигатором. Затем снимается накладка. Нужно приложить немного сил, т.к. вверху на накладке находятся специальные тугие держатели.

Т.к. консоль и приборная панель с навигацией снимаются вместе, то нужно отключить аккумулятор. Потом следует снять руль на Приоре вместе с прилегающими подрулевыми выключателями. Теперь убирается в напольном тоннеле специальная накладка. Чтобы была произведена замена, нужно открутить винты сбоку от центра и вытащить щиток приборов.

Потом удаляются сопла, предназначенные для обдува стекол. Это позволит открутить гайки для крепления передней панели на Приоре. Следующее действие — это удаление крышки от предохранительного блока (тут нужно открутить все фиксаторы). Потом убирается усилитель. Нужно быть аккуратным, чтобы не была задета подсветка приборной панели.

Необходимо будет открутить все винты-крепежи, которые располагаются возле панели приборов и с обеих сторон от рулевой колонки. Потом отсоединяются сами колодки. Для этого фиксаторы возле приборной панели сдвигаются. Убираются кабели от замка зажигания и от руля.

Дополнительные гайки возле проводов панели приборов тоже нужно открутить. Далее убирается жгут, постепенно он отсоединяется по очереди от всех элементов возле панели приборов. Сама комбинация приборов снимается вместе с консолью. Лучше это делать не одному, а с помощником, т.к. количество всех приборов здесь не маленькое, и они достаточно тяжелые все вместе.

Щиток приборов Лада Приора. Снятие и замена ламп.

Вступление

В приборной панели автомобиля большое количество различных индикаторов, которые информируют водителя о состоянии авто. Такие индикаторы приводятся в действие с помощью сигнальных ламп.

В различных модификациях Приоры используется множество различных панелей индикации, с наличием круиз-контроля, с CAN-шиной и т.п. С помощью аналоговых стрелок панель информируют водителя о количестве оборотов коленчатого вала, скорости автомобиля, температуре охлаждающей жидкости и количестве оставшегося топлива в баке. Нередко случается что приборы перестают подсвечиваться в темное время суток и виновником этого являются лампы.

Лампы щитка приборов

В щитке с завода устанавливаются лампочки «Osram». Данные лампы отличаются хорошей надежностью и долговечностью. Принцип действия ламп «Осрам» устанавливаемых в Приоре простейший, роль исполняющего элемента выполнят обычная нить накала, что положительно сказалось на цене лампы. Стоимость лампы составляет 20-50 рублей.

Существует два вида ламп устанавливаемых в панели приборов: разборные и не разборные.

Разборные

Разборные лампочки состоят из патрона и лампы, при их замене нет необходимости покупать патрон, что приятно сказывается на цене. Достаточно лишь приобрести комплект ламп и при выходе их из строя просто заменить их в патроне.

Не разборные

Не разборные лампы устанавливаются с завода и имеют монолитный корпус вместе с патроном. Лампу в таком исполнении необходимо менять вместе с патроном.

Так же следует отметить, те кто хочет пересветить приборную панель в другой цвет. Это можно сделать лишь стерев зеленую краску на шкалах приборов. Так как зеленый цвет – это не цвет ламп приборной панель, а цвет самой приборной панели. Следовательно, какой бы вы цвет ламп не ставили панель приборов все равно будет зеленой.

Какая лампа за что отвечает

Лампы в остальных индикаторах, таких как «Check Engine» и т.п. не меняются. Они зажигаются от светодиодов, которые впаяны в системную плату панели. Выход из строя данных светодиодов случается очень редко.

Замены ламп в приборной панели

Для этого нам потребует отвертка «+».

Снимаем крышку монтажного блока под рулевой колонкой.

Откручиваем 4 винта крышки приборной панели и вынимаем ее.

Откручиваем два винта крепления приборной панели.

Вынимаем приборную панель, предварительно отключив разъем CAN-шины.

Вынимаем лампы путем прокручивания лампы против часовой стрелки.

Устанавливаем новые лампы и собираем в обратной последовательности.

Замена ламп в приборной панели Лады Приоры завершена. Надеемся наша статья была вам полезна.

Как снять торпеду на ВАЗ 2107

Для просмотра онлайн кликните на видео &cudarrr;

Замена торпеды на ВАЗ 2107 ПОДРОБНО! Подробнее

Замена лампочек в приборном щитке ваз 2107,снятие панели приборов ваз 2107. Подробнее

Демонтаж торпедо или как снять парприз на ВАЗ 2105, 2107. Подробнее

Торпедо Ваз 2105, 2107 сделай сам часть 1 Подробнее

снять торпедо ваз 2107 / remove the dashboard 2107 Подробнее

Снятие панели ваз 2107 Подробнее

Замена Торпеды #ВАЗ.Подарки от подписчика)) Подробнее

Главный секрет ВАЗ 2107 Подробнее

Как снять торпедо на ваз 2105 Подробнее

Установка торпеды ВАЗ 2107 на ВАЗ 2105. Ч1 Подробнее

Шумит печка ВАЗ 2107 устраняем СВОИМИ РУКАМИ. Замена моторчик печки ВАЗ 2107 Подробнее

Перетяжка торпедо ваз 2107 Подробнее

ВАЗ 2107 СНЯТИЕ ПАНЕЛИ, РАДИАТОРА ОТОПИТЕЛЯ,ШТАТНОЙ ШУМОИЗОЛЯЦИИ Подробнее

Как снять панель приборов ваз 2107 если помогло подпишись на канал Подробнее

Заделываем ТРЕЩИНУ на ТОРПЕДО с помощью ГЕРМЕТИКА Crocodile / T-Strannik Подробнее

ваз 2107 ремонт и обслуживание панели приборов. Подробнее

СУПЕР САЛОН В ВАЗ 2107 ЗА 2 000р. Подробнее

Установка торпеды ВАЗ 2107 на ВАЗ 2105 Ч2. (Подключение приборной панели) Подробнее

Снятие и установка панели приборов автомобиля Лада Гранта

Панель приборов снимаем, когда нужно сменить проводку или при ремонте отопителя салона, также снимаем панель при кузовных работах

Подготавливаем автомобиль для выполнения работ. Отключаем минусовую клемму аккумулятора.

Сливаем охлаждающую жидкость из системы охлаждения двигателя.

Снимаем фильтр системы отопления и вентиляции.

Отворачиваем крестовой отверткой четыре самореза крепления к панели приборов кожуха фильтра системы отопления

Снимаем кожух

Ослабляем затяжку хомутов крепления шлангов отопителя и снимаем шланги с патрубков 2 радиатора отопителя.

Головкой на 10 откручиваем гайку 1 шпильки крепления фланца патрубков радиатора отопителя к щитку передка.

Снимаем крышку монтажного блока

Снимаем комбинацию приборов

Снимаем облицовку туннеля пола (статья – Как снять облицовки туннеля пола Лада Гранта)

Отсоединяем рулевую колонку от каркаса панели приборов и опускаем ее на пол кузова или снимаем полностью

Снимаем центральную накладку панели приборов (бороду), (см. Как снять центральную накладку панели приборов Лада Гранта)

Вынимаем уплотнители проемов передних дверей

Отстегивая от фиксаторов, снимаем левую боковую накладку панели приборов.

Также снимаем правую боковую накладку панели приборов

Поддеваем отверткой обивку левой передней стойки, отделяя от пистонов, снимаем обивку.

Также снимаем правую обивку передней стойки.

Извлекаем ручку регулятора направления пучков света фар

Головкой на 21 откручиваем гайку крепления регулятора к панели приборов

Извлекаем гайку

Извлекаем регулятор направления света фар из отверстия панели

С помощью отвертки отжимаем два фиксатора на вещевом ящике и выводим верхний край ящика из панели приборов

Открываем полностью вещевой ящик и, приложив усилие, стягиваем ящик с разрезных петель

Рядом с проемом левой двери, головкой на 10 откручиваем гайку наконечника массового провода и снимаем его со шпильки

Головкой на 10 откручиваем две гайки крепления наконечников массовых проводов к правому кронштейну консоли панели

Снимаем наконечники проводов со шпилек

Откручиваем головкой на 13 болт крепления правого кронштейна панели приборов к кронштейну кузова.

Также откручиваем болт левого кронштейна

Сжимаем два фиксатора и отсоединяем колодку проводов от выключателя сигнала торможения

Нажимаем на фиксатор и отсоединяем колодку проводов от модуля педали газа

Отсоединяем колодку проводов панели приборов от жгута проводов положения педали сцепления

С правой стороны панели, нажав на фиксатор, отсоединяем колодку жгута от контроллера

Сдвигаем отверткой фиксаторы колодок

Отсоединяем две колодки проводов от монтажного блока предохранителей

Отсоединяем две колодки переднего жгута проводов моторного отсека

Головкой на 13 откручиваем два болта крепления каркаса панели приборов к кронштейну щитка передка

На рисунке показаны стрелками болты крепления каркаса панели приборов к кронштейну щитка передка

Головкой на 13 откручиваем два болта крепления левого крепления каркаса панели к кронштейну боковой панели.

Также откручиваем два болта правого крепления каркаса панели приборов к кронштейну боковой панели

Извлекаем панель приборов в сборе с отопителем через дверной проем

Чтобы снять облицовку панели приборов, крестовой отверткой откручиваем два винта под комбинацией приборов

Под крышкой монтажного блока крестовой отверткой откручиваем три винта с левой стороны

Откручиваем один винт с правой стороны

Отверткой откручиваем пять винтов с правой стороны панели приборов

Панель приборов в сборе с каркасом и отопителем на рисунке 34

Щиток передка автомобиля на рисунке 35

Под центральной накладкой панели откручиваем два винта в центре

Откручиваем один винт сверху

Крестовой отверткой откручиваем четыре самореза крепления блока управления отоплением к облицовке панели приборов.

Отсоединяем колодку проводов от прикуривателя

Откручиваем два винта нижнего крепления облицовки панели приборов к каркасу

Крестовой отверткой откручиваем винт левого верхнего крепления облицовки панели приборов к каркасу.

Также откручиваем винт правого верхнего крепления облицовки

Крестовой отверткой откручиваем два самореза крепления воздуховода обдува стекол

Снимаем воздуховод обдува стекол

Отверткой откручиваем саморез крепления воздуховода правого бокового дефлектора

Снимаем дефлектор

Откручиваем саморез крепления воздуховода левого бокового дефлектора

Снимаем дефлектор

Снимаем облицовку панели приборов с каркаса

Устанавливаем все в обратной последовательности

Заливаем охлаждающую жидкость.

Проверяем работу всего оборудования.

Замена подсветки на приборной панели

Для этого необходимо использовать следующий алгоритм:

Следует вынуть панель.
Обозначение подсветки обуславливается специальными светодиодными лампочками. Чтобы заменить подсветку, эти лампочки надо снять.

Но перед этим следует ее разобрать. Это несложная задача, так как для ее разборки необходимо всего лишь нажать на защелки, благодаря чему можно будет вынуть лампочки.
Все видели, что сверху приборной панели есть «наклейка» и обозначения (скорости, количества бензина). Держится она на клее, поэтому чтобы ее снять, придется немного «поковыряться». Остатки клея необходимо убрать.

Можно приступать к замене подсветки.

Снятие панели приборов Гранта

Комбинация приборов Лада Гранта включает в себя спидометр, тахометр, сигнализаторы и дисплей маршрутного компьютера. Если решили сделать тюнинг приборной панели, тогда ее потребуется снять.

Необходимый инструмент: плоская и крестообразная отвертка.

Отсоединить минусовой провод от аккумулятора.

Снять крышку монтажного блока (блока предохранителей).
Вывернуть три винта крепления облицовки комбинации приборов.
Снять облицовку приборки.

Вывернуть четыре винта крепления панели приборов.
Сжать фиксатор колодки с проводами и отсоединить его от приборной панели.
Снять комбинацию приборов Гранты.

Установка приборки осуществляется в обратной последовательности.

Как разобрать щиток приборов Лады Гранта

Лада Гранта – бюджетный автомобиль, а это значит, что зачастую владельцами автомобиля являются молодые люди, которые не против привнести в свой автомобиль какую-то особенность. Наверно, одним самых популярных методов тюнинга в салоне автомобиля является изменение подсветки приборной доски со штатного зеленого на белый или красный.

Из-за того, что у Гранты щиток приборов полностью электронный подсветку выполняют не лампочки, как это было раньше, а светодиоды, которые уже впаяны на плате щитка приборов. Для изменения подсветки нам потребуется выпаять штатные светодиоды и впаять туда свои, того цвета, который больше всего по душе.

Просим обратить ваше внимание, что все манипуляции связанные с разборкой щитка приборов и вмешательством в его работу могут повлечь выход из строя всего щитка. Все работы вы производите на свой страх и риск!. Сперва снимите щиток приборов с автомобиля, как это сделать мы уже рассказывали в другой статье на нашем сайте, но вкратце напомним:

Сперва снимите щиток приборов с автомобиля, как это сделать мы уже рассказывали в другой статье на нашем сайте, но вкратце напомним:

Отключите минусовую клемму с аккумулятора;
Снимите крышку блока предохранителей для доступа к нижнему винту крепления декоративного кожуха;
Открутите нижний винт декоративного кожуха, два в козырьке и, потягивая на себя, снимите декоративную накладку, для удобства можно опустить руль до упора вниз;
Открутите четыре винта крепления щитка приборов к панели приборов и потяните слегка на себя для доступа к разъему;
Отключите разъем, подняв вверх фиксирующую лапку.

Далее приготовьте плоскую отвертку или специальные пластиковые лопатки для работы с салонным пластиком и обычную бытовую вилку.

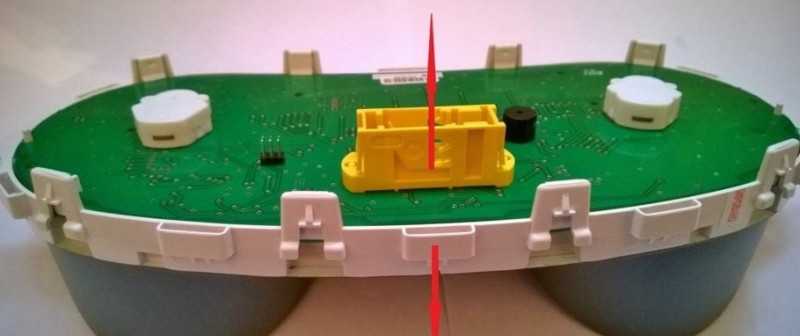

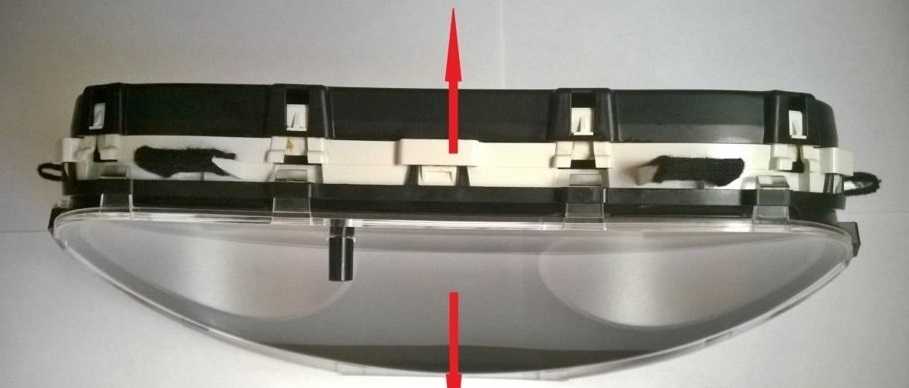

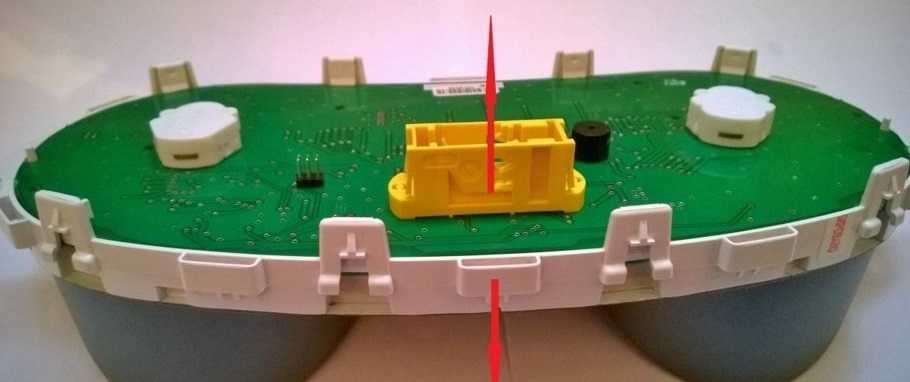

Применив плоскую отвертку или пластиковые лопатки, отщелкните все защелки по периметру щитка приборов. В распор можно вставить пластиковую карту, чтобы они не защелкивались обратно.

После того, как мы сняли крышку, снимите стрелки, используя для этого бытовую вилку, прокручивая стрелку по ходу движения и плавно вытягивая ее верх.

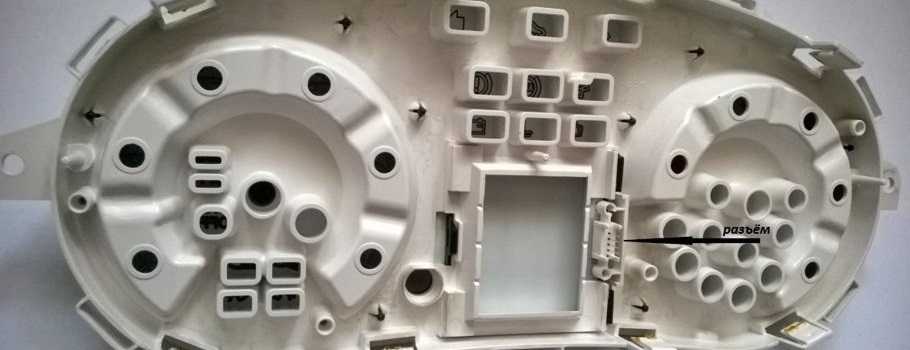

После того как сняли стрелки можно достать плату из корпуса, аккуратно отсоединяя разъем экрана бортового компьютера.

Тут просим обратить внимание на тот факт, что на щитках приборов первых лет выпуска экран был припаян к плате и для демонтажа платы потребуется выпаять ножки экрана бортового компьютера. Делать эту операцию самостоятельно рекомендуем только при наличии большого опыта при работе с микроэлектроникой

Если вы все сделали правильно, итогом работы будет подобная плата щитка приборов. На фото белым отмечены места расположения светодиодов для подсветки шкал, красным светодиоды для подсветки стрелок, синим светодиоды для подсветки экрана бортового компьютера.

Lada Granta Стандарт › Logbook › Шумоизоляция Гранты со снятием торпеды Часть 1.

И так я нашел свободное время для того, что-бы немного описать процесс шумоизоляции своего автомобиля. Напоминаю машина была забрана у дилера и прямиком отправились в мой бокс для установки дополнительного оборудования. По пути пришлось заехать и поставить ее на учет т.к. машина вставала на долго и более половины срока установки (Порядка 20-25 дней всего) не могла ездить — хорошо разобрали. Попутно с установкой охранного комплекса была произведена шумоизоляция, установка музыки, видеорегистратор, различные другие дополнения, которые я постараюсь описать в ближайших записях.

И так шумка. Началось все с разборки салона. Разбирали основательно и до железа. Каких-то непредвиденных ситуаций с разборкой салона не произошло, машина не сложная в этом плане.

С выбором самого материала шумоизоляции у нас все было просто, в Питере есть такая марка, как STP, ее легко достать, удобно работать и всегда в наличии материал для любых задач.

Крышка багажника.

Начну пожалуй с крышки багажника. Ее и разбирать не пришлось, в заводской комплектации там просто ничего нет, кроме кембрика, который помещен на острый край металла, что-бы не порезать руку при закрывании багажника. До шумоизоляции крышка очень легкая, что позволяет ей хорошо подниматься при открывании при среднем положении тарсионов багажника.

Попутно приобретаем обшивку крышки багажника для гранты с аварийным знаком и шумим ее виброй STP AERO, за тем Бипластом.

Шумка внутри крышки не совсем удобна, приходится подпихивать. Прижимать шумку лучше всего валиком, который продается в том-же СТП или вместе с шумкой. Вообще был опыт работы с машиной без валика — стер все руки и дней 5 не мог ими работать — на этой штуке не стоит экономить.

Ставим камеру заднего вида в личинку замка и начинаем собирать

Ставим обшивку крышки багажника. Ставится просто, описывать тут нечего.

С установкой всего этого добра крышка стала на столько тяжелой, что еле держит свой вес в самом тугом положении торсиона багажника — принимаем решение установки газовых упоров. С ними тоже не возникает вопросов 2 болта на каждом и в путь. Тарсион ослабляем на среднее положение, багажник поднимается сам при нажатии кнопки в салоне.

Не обращайте внимания, не все фотки сделаны в процессе, для общего понимания доснимал уже после.

Салон, торпеда, крыша, багажник

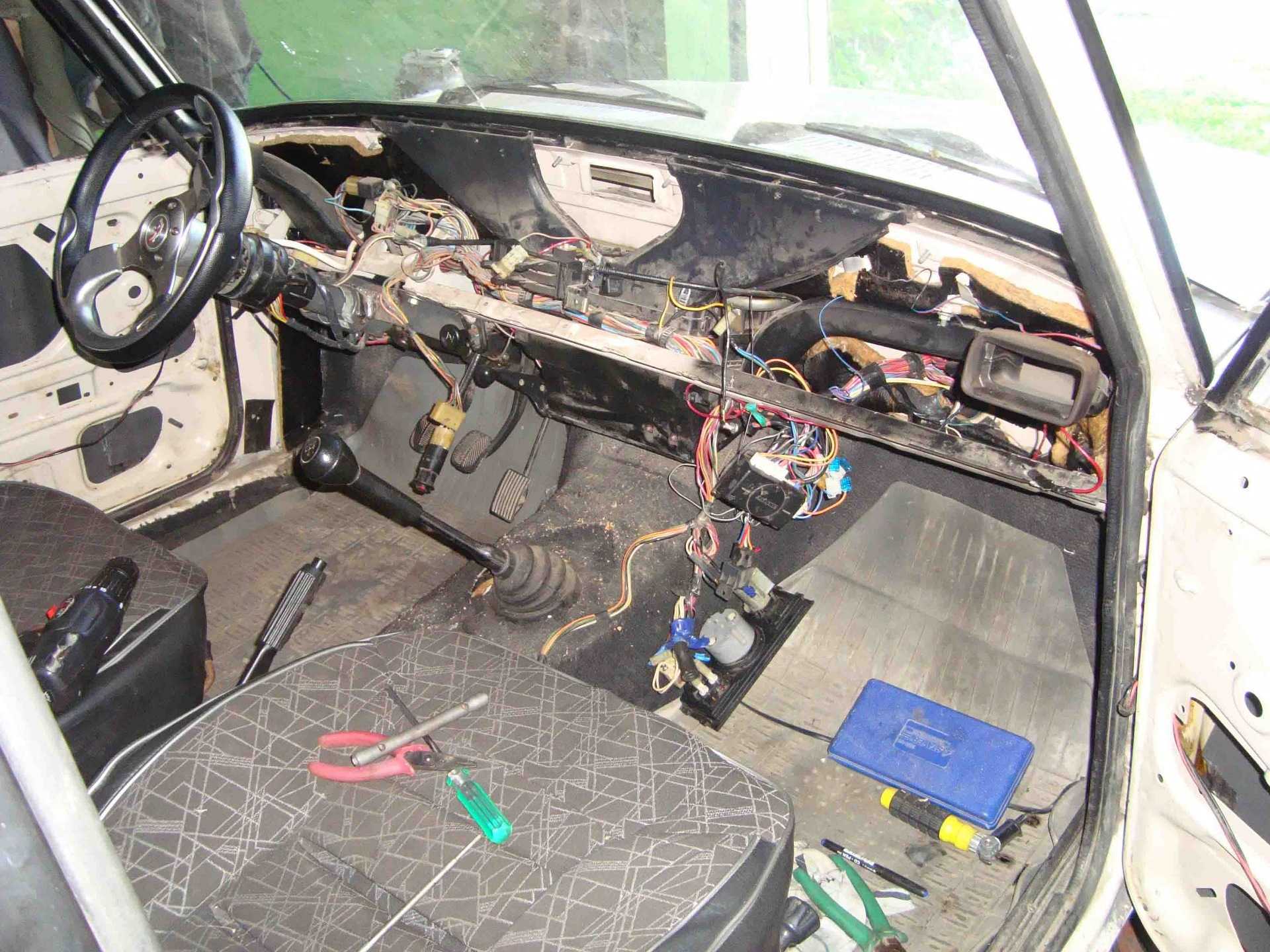

Разбираем салон, снимаем торпеду.

Далее снимаем балку торпеды

В итоге получаем что-то типа этого

Обратите внимание, что штатная вибра отсутствует под водительским сидением и на колесной арке со стороны водителя — видно ему не надо, он своим весом создает виброизоляцию :)))

Разобрали, покурили, начали клеить виброизоляцию на моторный щит и пол. Качество фото не идеальное мягко говоря…

Далее вид из багажника

Место для потолка, что-бы не сломать или запачкать находится на крыше

На потолок тонкий вибропласт и сплен. Попутно вставляем в крышу антенну и всю проводку из крыши обматываем в бипласт, что-б не брякал в стойках. Сразу закладываем проводку под питание видеорегистратора и видеосигнал от него. Сам девайс еще в пути из Китая. О нем отдельно потом.

Самый толстый БиМаст Bomb ложиться на арки, пол и самые гремучие места в запаске, хотя там лежит запаска и придавливает и без него.

Сверху доукладываем более тонкими и средними материалами
