Как разобрать низкую панель ваз 2109

Мнение специалистов

Александр. Рекомендуют отказаться от GPS-навигаторов с наружной установкой: не нужно крепить их на стекло, так как существенно уменьшается обзор с водительского места. Если навигатор очень нужен, то можно провести создание специальной ниши для него в торпеде. Торпеда ВАЗа довольно проста и имеет большое количество свободного пространства для размещения различных блоков управления и мультимедийных систем.

Алексей. Проводил установку новой торпеды с другого автомобиля – сложная работа, требующая терпения, точности и много свободного времени. Сразу скажу, что нужно хорошо ориентироваться в размещении важных элементов своего автомобиля: проводка, воздуховоды и так далее. Демонтаж нужно проводить аккуратно, так как оригинальная торпеда может еще понадобится.

Как снять торпеду на ваз 2109 низкую

1. Снимите три ручки управления отопителем.
2. Снимите ручку переключателя вентилятора отопителя, потянув ее на себя.
3. Отверните по два винта крепления накладки консоли панели приборов с обеих сторон консоли.
4. Сдвиньте накладку на себя.
5. Отсоедините колодку с проводами от выключателя задних противотуманных фонарей.

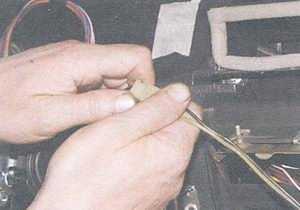

6. Отсоедините две колодки с проводами и один провод от выключателя обогрева заднего стекла.
7. Отсоедините колодку с проводами от выключателя аварийной сигнализации.
8. Снимите колодку с проводами с переключателя наружного освещения.

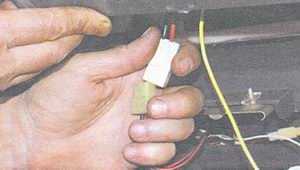

9. Отсоедините колодку с проводами подсветки прикуривателя.

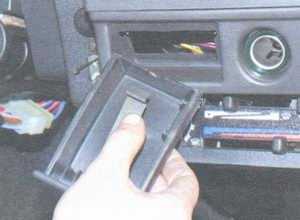

10. Отсоедините колодку с проводами прикуривателя и снимите накладку консоли.

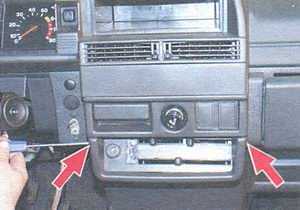

11. Отверните четыре винта крепления панели управления отопителем.
12. Отверните два винта крепления козырька комбинации приборов.

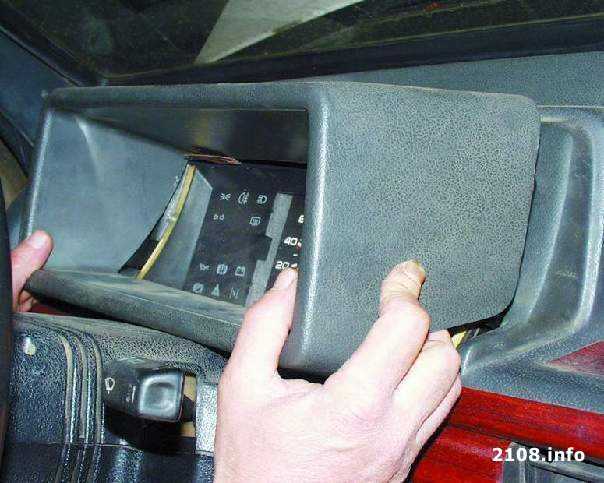

13. Снимите козырек комбинации приборов.
14. Сожмите пружинные зажимы.
15. Выньте корпус комбинации приборов из панели.
16. Отверните гайку крепления и отсоедините трос от спидометра.
17. Отсоедините белую колодку с проводами от комбинации приборов.
18. Снимите шланг с штуцера эконометра.
19. Выньте шплинт.
20. Отсоедините от спидометра трос сброса показаний счетчика суточного пробега.
21. Отсоедините красную колодку от комбинации приборов.
22. Снимите ручки гидрокорректора света фар и выключателя освещения комбинации приборов, вытянув их на себя.
23. Отверните гайку крепления выключателя освещения комбинации приборов.
24. Отверните гайку крепления гнезда гидрокорректора света фар.
25. Снимите рулевое колесо и подрулевые переключатели.
26. Установите ключ в замке зажигания в положение “1”, чтобы выключить противоугонное устройство, и отсоедините колодку с проводами замка зажигания.

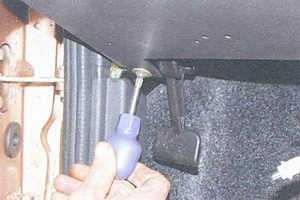

27. Отверните два болта и две гайки крепления трубы рулевой колонки.
28. Снимите трубу рулевой колонки вместе с замком зажигания.
29. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите ручку с тяги.
30. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.
31. Отверните винт бокового крепления панели приборов с левой стороны.
32. Отверните винт нижнего крепления панели приборов с левой стороны.
33. Отверните винт бокового крепления панели приборов с правой стороны.
34. Отверните винт нижнего крепления панели приборов с правой стороны.
35. Отверните винт крепления панели приборов в вещевом ящике.
36. Отверните по одному винту крепления консоли панели приборов с обеих сторон и снимите панель приборов.

Установка низкой торпеда на Ваз 2109 производится в обратном порядке снятию.

Если на Вашем автомобиле низкая панель приборов рекомендуем устанавливать накладки на панель Ваз 2109, они придадут салону автомобиля более современный вид и удобства использования торпеда в целом.

Как провести легкий тюнинг приборной панели ВАЗ-2109 своими руками

Во время проведения модернизации салона отечественной «девятки» тюнинг ее «приборки» становится по-настоящему незаменимым элементом. Красивые доработки можно выполнить и своими руками. Для этого потребуется сделать новый циферблат на компьютере при помощи специальных дизайнерских программ и распечатав картинку на принтере.

Однако сначала необходимо четко продумать внешний вид циферблатов для машинного тахометра и спидометра, а также для всех датчиков, которые остались. Когда циферблаты будут распечатаны, их нужно заламинировать, а потом можно приступить к снятию панели приборов.

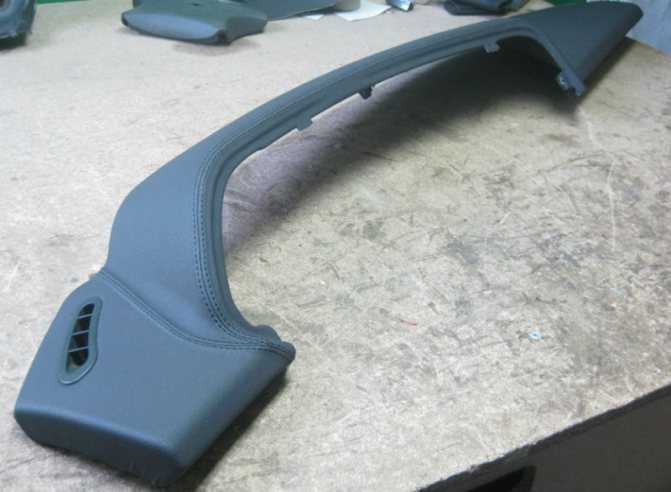

Чтобы правильно ее демонтировать, следует предварительно снять накладки рулевого колеса, а также промаркировать рулевое положение относительно вала. Потом аккуратно следует отвернуть крепежную гайку.

Далее снимать можно рулевое колесо и отвинчивать винты, которые расположены в районе автомобильного нижнего кожуха. После этого, придется разобрать рулевую колонку. Когда демонтирована приборная доска, следует открутить стрелки у старого спидометра и тахометра. Впоследствии они будут закреплены на обновленных циферблатах.

Во время тюнинга ВАЗ 2109 своими руками также можно циферблаты и стрелки перекрасить в яркие цвета. Для этого подойдут обычные баллончики с краской. В то же время, циферблат лучше сделать насыщенного черного цвета.

Можно придать ему матовости с помощью специальных средств. При этом стрелки нужно окрасить в ярко-розовые или оригинальные красно-бордовые тона. После того, как окрашенные пластины машинного циферблата высохнут, их комплектуют старой или заранее подготовленной шкалой и снятыми стрелками.

В ситуации, если владелец хочет более современно модернизировать панель приборов, ему следует также использовать специальную (оригинальную, как на видео) подсветку. Внести оригинальный штрих можно с помощью флуоресцентного маркера, но об этом ниже.

Процесс снятия панели приборов с ВАЗ 2108/09/099

Перед тем как детально описывать процесс снятия, отметим, что в нашем случае речь пойдет о снятии так называемой высокой панели. Что касается низкой приборной панели, то процесс ее снятия практически полностью аналогичен процессу снятия высокой панели.

Прежде всего ставим автомобиль на ручной тормоз и устанавливаем колеса в прямое положение. После этого отключаем от аккумуляторной батареи минусовой провод (то есть, отключаем «массу»). Также в подкапотном пространстве отсоединяем тягу от рычага воздушной заслонки карбюратора.

Завершив подготовительные мероприятия можно приступать непосредственно к снятию приборной панели. Выглядит это следующим образом:

1. При помощи отвертки с крестообразным жалом отвинчиваем винты крепления декоративно-защитного кожуха рулевой колонки. Снимаем сначала верхнюю крышку кожуха, а затем и нижнюю.



2. Снимаем декоративную накладку на рулевом колесе. Сделать это довольно просто – достаточно аккуратно поддеть ее плоской отверткой. При этом чтобы не поцарапать пластик жало отвертки следует обернуть тонкой тканью.

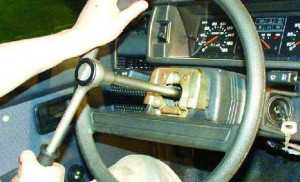

3. Теперь при помощи воротка и головки немного откручиваем гайку крепления рулевого колеса. Важный момент: полностью откручивать гайку на данном этапе недопустимо. Все дело в том, что рулевое колесо очень плотно посажено на валу рулевой колонки и в случае резкого откручивания крепежной гайки руль может соскочить с вала и довольно сильно вас травмировать.



4. Когда гайка отпущена (повторимся, не выкручена полностью!) маркируем положение рулевого колеса маркером. После этого достаточно резкими и сильными ударами сбиваем рулевое колесо с вала рулевой колонки. Окончательно отвинчиваем крепежную гайку и снимаем руль.



5. При помощи торцевого ключа или воротка с головкой немного отпускаем болт крепления блока подрулевых переключателей. Аккуратно снимаем основание с вала, после чего отключаем провода, посредством которых подается питание на звуковой сигнал.





6. Отсоединяем провода переключателя очистителя стекла и провода стеклоомывателя. Также отключаем и провода переключателя поворотников и переключателя света фар. Для удобства последующей сборки желательно каким-либо образом промаркировать провода и разъемы к которым они подходят. Например, это можно сделать при помощи цветного лака.

 7. С определенным усилием тянем на себя ручку управления воздушной заслонки и снимаем с нее пластиковую ручку.



8. Отвинчиваем винты, которые крепят накладку консоли приборной панели. После этого снимаем с консоли защитно-декоративную накладку.



9. Снимаем патрон прикуривателя с его гнезда. Снимаем и пепельницу, для чего просто нажимаем на пластину гашения сигарет и вытягиваем пепельницу.



10. Подцепляем прямой отверткой ручку отопительного вентилятора и снимаем ее. Точно так же поступаем и с ручками отопителя.



11. Отключаем разъем от переключателя отопительного вентилятора (располагается под блоком управления отопителя). Также отключаем и провода от лампы, которой подсвечивается панель отопителя.

12. Аккуратно поддеваем ручку корректора света фар отверткой и, потянув на себя, снимаем ее. Аналогичным образом демонтируем и ручку включателя освещения щитка приборов.



13. С помощью торцевого ключа откручиваем крепежную гайку выключателя освещения щитка приборов. Этим же ключом откручиваем и гайку корректора фар. Данные переключатели проталкиваем внутрь торпедо.

 14. С обеих сторон панели снимаем решетки сопел вентиляции/отопления. Отвинчиваем винты, под решетками.



15. Прямой отверткой подеваем переключатель внешнего освещения и вынимаем его, предварительно отключив от него колодку с проводами.



16. Поддев отверткой снимаем кожух для установки магнитолы. Если у вас на автомобиле она установлена, то, разумеется, перед демонтажем данного кожуха, ее следует снять.



17. Откручиваем саморез, крепящий накладку панели приборов к основанию.



18. При помощи двух отверток аккуратно отгибаем пластиковые защелки. После этого немного приподнимаем накладку торпедо.



19. Отключаем разъемы с проводами от прикуривателя, подсветки гнезда прикуривателя и подсветки кнопки аварийной сигнализации. Далее отсоединяем колодку от самой кнопки аварийной сигнализации.

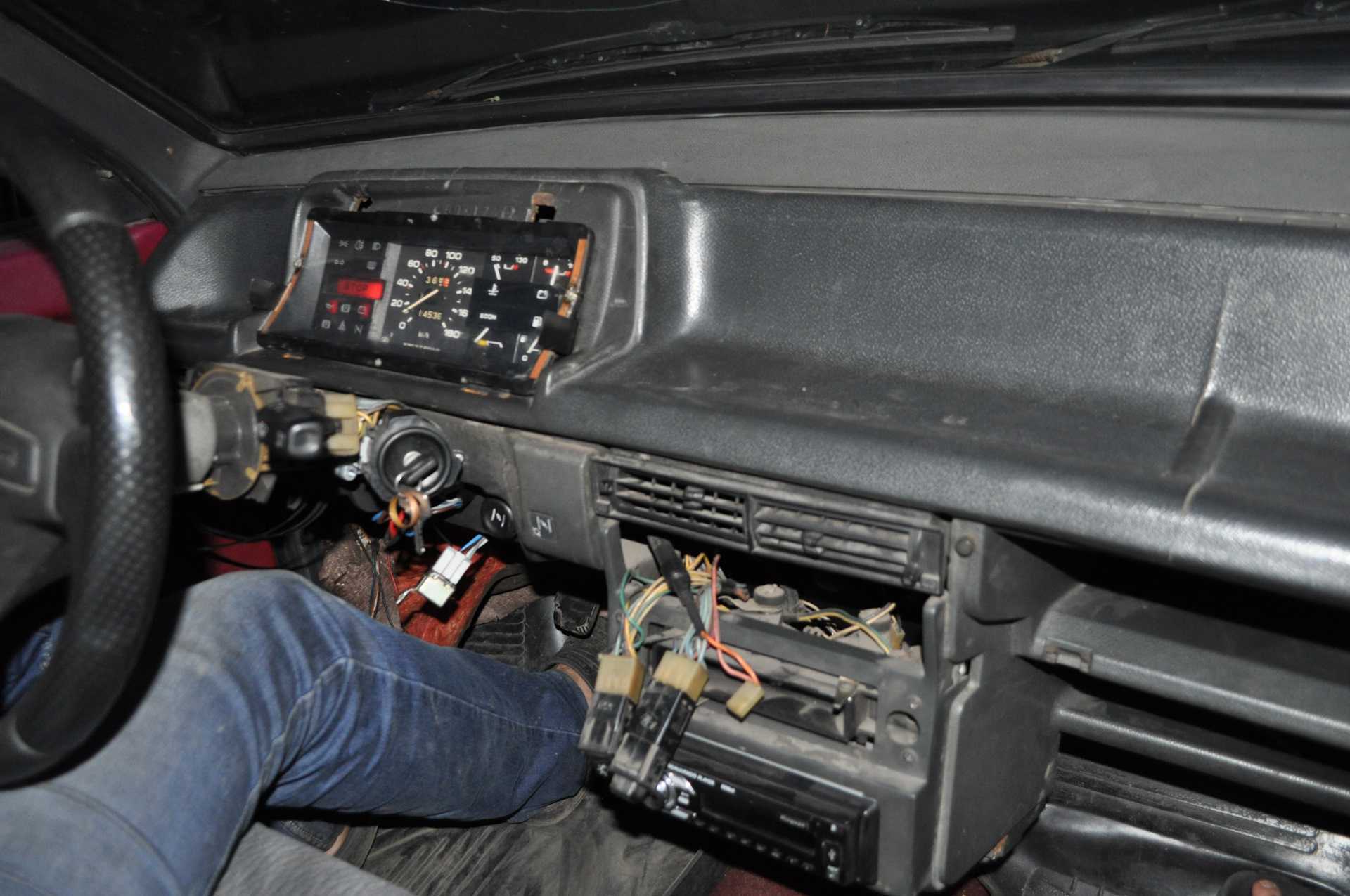

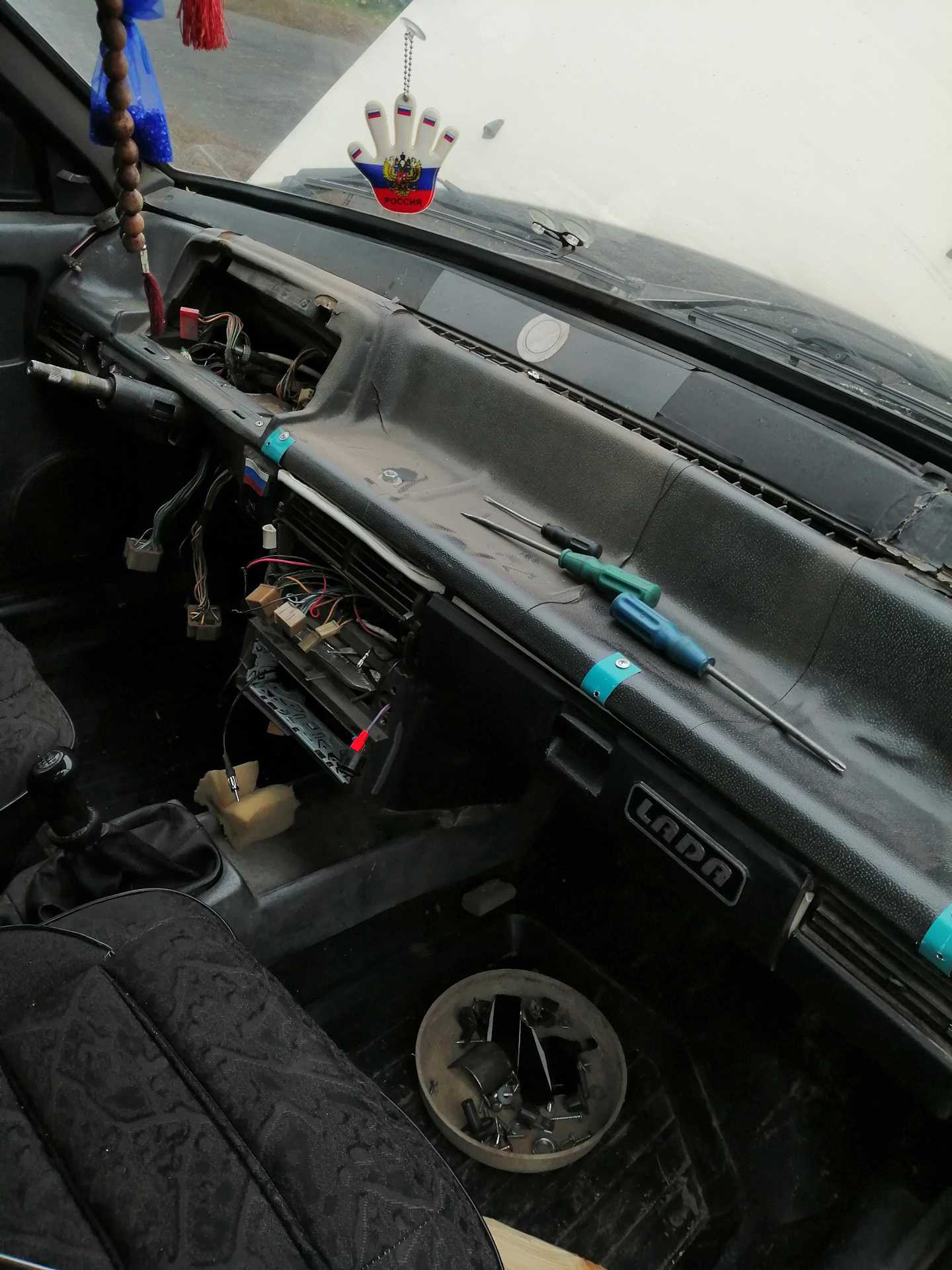

20. Снимаем приборную панель с автомобиля.



Если требуется демонтировать комбинацию приборов, отвинчиваем два крепежных винта, отключаем разъемы с проводами и снимаем ее.

«Европанель» для ВАЗ 2109

Кроме того, с 1996 года, специально для модели ВАЗ 2108 была разработана более современная панель приборов, которую назвали «европанель». Естественно, что устанавливать ее, по крайней мере, в качестве опции, стали и на . Такой вариант панели имел трапециевидную форму, с закругленными краями, выглядел более эргономично и обтекаемо , а, следовательно, и более привлекательно. Главенствующее место на «европанели» занимали тахометр и спидометр, а все остальные указатели и индикаторы, размещались вокруг, играя второстепенную роль, однако, ничуть не мешая водителю, считывать информацию друг с друга. Причем датчики проделанного расстояния, за сутки, и в целом, в таком варианте, уже имелись цифровые, как дань все более развивающемуся научно-техническому прогрессу.

Какая приборная панель на ВАЗ-2109 лучше: низкая или высокая?

Не смотря на то, что ВАЗ-2108/2109 уже больше тридцати лет, эти автомобили легко можно встретить на наших дорогах. Да и плохими их назвать нельзя — вполне нормальные авто. Сколько эти автомобили существует — столько же ходят споры вокруг их приборных панелей.

Дело в том, что есть «низкая» панель и «высокая». Низкая панель была на первых 08/09, а позже, появилась высокая, которая заменила собой низкую, примерно с 1997 года.

И у каждого варианта есть свои сторонники. Кто-то убирает низкую панель и ставит высокую, а кто-то купил девятку после 1997 года и ищет еще советскую низкую панель, чтобы поставить ее вместо высокой.

«Вкусовщина» — скажете вы и я с этим где-то соглашусь. Действительно, кому как нравится. Но у низкой и высокой панели есть свои объективные минусы и плюсы.

Источник фото: www.flickr.com

Многим не нравится внешний вид низкой панели, но эти люди все равно или оставляют низкую или устанавливают ее вместо высокой. Почему так? Меня вообще не интересовала эта тема ибо был пассажиром на девятке как с высокой панелью, так и с низкой… на мой взгляд, обе гремят. Но захотелось разобраться, откуда такие споры.

Низкая панель

Самый главный плюс низкой панели в том, что печка с ней греет намного лучше и это действительно так. В 08/09 с низкой панелью реально тепло, чего точно нельзя сказать про высокую панель. Сама вентиляция устроена по уму и обдув правильный.

Низкая панель крепче и менее скрипучая. Это признают владельцы как низкой панели, так и высокой. Как я писал выше, был пассажиром на девятках с той и другой панелью, так вот, хоть скрипят обе, но низкая намного меньше. Там просто нечему особо скрипеть.

Источник фото: www.flickr.com

С низкой панелью салон визуально кажется больше. И это тоже правда. На низкой панели есть много места, чтобы на нее что-то положить. А кому не нравится — можно купить накладку на панель и сделать из низкой более высокую.

А вот из минусов самый главный в том, что у низкой панели нет тахометра. Но во-первых, вполне можно обойтись и без него, а во-вторых никто не мешает установить отдельный тахометр.

Высокая панель

Источник фото: www.youtube.com

Из объективных плюсов стоит отметить присутствие тахометра. Также, на высокой панели есть подсветка бардачка и кнопок. Есть места для дополнительных кнопок. А еще она выглядит более современно. Но главное то, что многим она просто нравится.

На высокой панели печка холоднее. Это из-за самой конструкции вентиляции. Из-за того, что на высокой панели больше деталей — она и скрипит больше, но это решаемо проклейкой шумоизолирующими материалами.

Ну а вообще, если и менять панель, то можно установить от ВАЗ-2114. По размерам она подходит ибо это та же самая 08/09. Относительно не скрипучая, с нормальным обдувом и современным видом. Правда, переделывать проводку там сложнее.

Как Снять Торпеду Ваз 2108

Ваз 2109. Снятие высокой приборной панели

Существует множество причин, по которым вам может потребоваться снять верхнюю панель автомобиля ВАЗ 2109: замена самой панели, разборка системы отопления салона, различные ремонтные работы кузова, включая работы, связанные с покраской автомобиля. Прежде чем мы сможем легко снять панель, необходимо полностью разобрать различные крепежи, приспособления, декоративные крышки и т. Д.

Чтобы выполнить работу, подготовьте стандартный инструментарий и начните с:

• Прежде всего, необходимо снять само колесо, так как оно будет очень мешать нам. Чтобы снять его, см. Соответствующую статью Как снять руль.
• Далее снимаем всасывание карбюратора (в случае с инжекторным двигателем у нас его не будет) и снимаем пластиковую рукоятку со штока привода.

Снимите облицовку с консоли, отвинтив два крепежных винта по бокам.

Снимите зажигалку и пепельницу.

• Снимите регулятор скорости вращения вентилятора.
• Затем с помощью отвертки снимите накладные рычаги на отопителе салона.

Отсоедините кабель питания от переключателя вентилятора духовки и отсоедините два провода питания от освещения на панели управления.

Мы продолжаем снимать декоративные ручки управления фарами и ручку блока питания, чтобы осветить панель приборов.

Теперь нам нужно снять гидравлический консилер и диммер, для этого отсоединить гайки их крепления с соответствующим диаметром механической головки. Затем вставьте их внутрь панели, затем мы вытащим их.

Слева и справа снимите воздушные дефлекторы, чтобы нагреть боковые окна, и сразу же с помощью отвертки Phillips ослабьте один винт, который крепит накладку верхней панели.

READ Как Снять Рулевой Наконечник Ваз 2110

Лада 2108. » Анализ панели перед настройкой «

Edica Channel.

Снимите выключатель внешнего освещения приборная доска, Для этого аккуратно закрепите его плоской отверткой и вытяните, насколько позволяют провода. Отсоедините устройство с помощью проводов от выключателя, отложите его и сдвиньте устройство обратно на панель.

• Удалите радио, если у вас есть, затем удалите стандартный разъем радио и снова, если он есть.
• Удалите центральный винт, который крепит панель обивки.

Теперь нам это нужно взлетать навязывание приборная доска. Прежде чем снимать его, необходимо отсоединить защелки, расположенные под приборной панелью, с помощью двух плоских отверток, которые вставляются по краям и слегка надавливая на них, двигаясь вверх, поднимают панель. Тогда мы полностью удалим это.

• Теперь, когда обработка была удалена, вы можете легко отключить питание от прикуривателя и его подсветки.
• Отсоедините провода от разъема питания тревожность и подсветка.

• Далее снимите облицовку переднего динамика и выключатель стекла и задние противотуманные фонари. Если динамик установлен, также необходимо взлетать.
• Затем вставляем руку в отверстие динамика и снимаем прокладки силовые провода от выключателя противотуманных фар и обогрева заднего лобового стекла.

Снимите комбинацию приборов, отвинтив два винта, которые крепят ее к панели. Затем, немного растянувшись, открутить гайку Установите и снимите трос привода гибкого спидометра.

Отсоедините провода питания от комбо и снимите их сбоку.

• То же самое делается с помощью замка зажигания, а именно выключить агрегат с помощью силовые провода и отсоедините провод заземления реле зажигания от разъема.
• Прямо рядом с ним будет провод индикатора управления, чтобы открыть воздушную заслонку. На инжекторе такого провода нет.

• Откручиваем один нижний винт с боков панельные крепления.
• Отсоедините провода питания перчаточного ящика.

• Откручиваем винты крепления панели обогревателя и опускаем ее вниз, чтобы она не мешала.
• Затем открутите саморезы для крепления направляющего стержня отопителя салона.

И на заключительном этапе демонтажа выкрутите оставшиеся винты панельные крепления верхний боковой и центральный. Снимите панель.

READ Как Снять Щиток Приборов Ford Focus 2

снятие и установка «высокой» панели приборов автомобили ваз 2108, ваз 2109, ваз 21099

Перед снятием «высокой» панели приборов с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи. Установите колеса автомобиля в положение прямолинейного движения. Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач. 1. Снимите рулевое колесо (см. разд. 7 «Рулевое управление», подразд. «Рулевая колонка») и подрулевые переключатели (см. «Проверка и замена подрулевых переключателей» в разд. 9 «Электрооборудование»).

2. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.

3. Выверните два винта крепления накладки консоли панели приборов.

4. Снимите накладку с консоли панели приборов.

5. Выньте патрон прикуривателя из гнезда.

6. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.

7. Снимите ручку переключателя вентилятора отопителя салона.

8. Снимите три ручки управления отопителем салона, поддевая ручки отверткой.

9. Отсоедините разъем с проводами от переключателя вентилятора отопителя салона под панелью управления отопителем.

10. Отсоедините два провода от контактов лампы подсветки панели управления отопителем салона.

11. Снимите ручку гидрокорректора света фар, потянув ручку на себя.

12. Снимите ручку выключателя освещения комбинации приборов.

13. Отверните гайку крепления выключателя освещения комбинации приборов.

14. Отверните гайку крепления гидрокорректора света фар.

15. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.

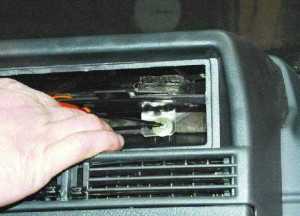

16. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.

17. Отверните по одному винту крепления накладки с обеих сторон панели приборов.

18. Подденьте отверткой и выньте из панели приборов переключатель наружного освещения.

19. Отсоедините от переключателя наружного освещения разъем с проводами. Протолкните разъем внутрь панели приборов.

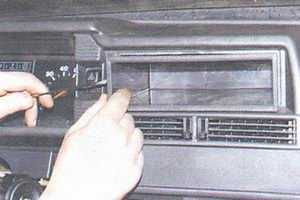

20. Подденьте отверткой и выньте гнездо для радиоаппаратуры. Если на автомобиль ваз 2108, ваз 2109, ваз 21099 установлена радиоаппаратура, предварительно снимите ее.

ПРИМЕЧАНИЕ Радиоаппаратуру снимайте в соответствии с инструкциями завода-изготовителя.

21. Отверните винт крепления накладки панели приборов.

22. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.

23. Приподнимите накладку панели приборов.

24. Отсоедините разъем с проводами от разъема прикуривателя.

25. Отсоедините разъем с проводами от разъема подсветки прикуривателя.

26. Отсоедините разъем с проводами от лампы подсветки выключателя аварийной сигнализации.

27. Отсоедините разъем с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.

28. Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов. Будьте осторожны — защелки легко отламываются.

29. Отсоедините разъем с проводами от выключателя обогрева стекла двери крышки багажника.

30. Снимите разъем с выключателя задних противотуманных фонарей.

31. Отверните два винта крепления комбинации приборов.

32. Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.

33. Отсоедините красный разъем с проводами от комбинации приборов.

34. Отсоедините разъем с проводами от бортовой системы контроля.

35. Отсоедините белый разъем с проводами от комбинации приборов.

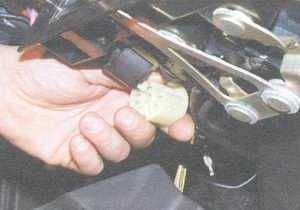

36. Отсоедините разъем замка зажигания с проводами от реле зажигания.

37. Отсоедините провод «массы» реле зажигания.

38. Отсоедините разъем с проводами контрольной лампы открытия воздушной заслонки.

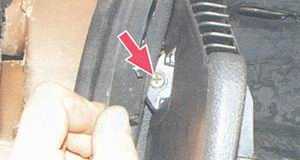

39. Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон.

40. Отсоедините разъем с проводами лампы подсветки вещевого ящика.

41. Отверните два винта крепления и опустите вниз панель управления отопителем салона.

42. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.

43. Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.

44. Подденьте отверткой и выньте по одной заглушке с обеих сторон панели приборов. Отверните по одному винту бокового крепления панели приборов с обеих сторон панели.

45. Отверните винт центрального крепления панели приборов.

46. Снимите панель приборов. 47. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 панель приборов в обратном порядке. После установки панели приборов проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.

Тюнинг панели приборов ВАЗ 2109 – элементарные решения для популярной модели

Приборная панель ВАЗ 2109 изготовлена из специального пластика с высокими энергопоглощающими характеристиками. В конструкцию щитка входит сама панель и защитная накладка, призванная предохранять приборы автомобиля от перегрева и повреждений. Основание щитка приборов выполнено из пластмассы, толщиной 3 мм, а накладка – из пенополиуретана, армированного надежным металлическим каркасом. На наружной стороне накладки находится декоративная пленка. Данная конструкция одинакова для всех типов приборных панелей авто – высокой, низкой и европанели.Европанель ВАЗ 2109

Улучшение подсветки приборной панелиСтоит отметить, что приступая к снятию щитка, многие владельцы отечественной модели основательно готовятся к данной операции. Все они приобретают дорогостоящие комплекты отверток и ключей, и только после этого начинают выполнять тюнинг. На самом деле все это оказывается лишним, ведь модель ВАЗ 2109 – одна из немногих, чья панель приборов устанавливалась на специальные фиксаторы. Для того чтобы снять щиток, не требуется часами “потеть” над множеством шурупов. Достаточно просто разогнуть каждый из восьми фиксаторов с помощью обычного кухонного ножа, после чего снять панель вместе с накладкой. Выполняется данная операция по такому алгоритму:

разгибаются нижние фиксаторы со стороны водителя;
открываются верхние защелки с той же стороны;
отсоединяется средняя часть панели;
щиток снимается с крепежей со стороны переднего пассажира.

По окончанию демонтажа мы увидим перед собой все измерительные шкалы автомобиля, подсветка которых нуждается в тюнинге.Модернизация освещения приборного щитка модели ВАЗ 2109 производится путем замены штатных ламп на современные светодиодные с небольшими доработками шкал своими руками. Для выполнения операции нам потребуется приобрести новый комплект наклеек с цифрами, накладку со шкалами, а также ультрафиолетовую лампу, работающую от 12 В.

Имея все детали в наличии, можно приступать к тюнингу. После того, как мы сняли приборную панель, нужно снять стандартную вставку, на которой находятся шкалы. С ее поверхности мы демонтируем все стрелки, после чего откладываем их в сторону. Далее, если есть необходимость, нужно проделать отверстия в купленных нами новых шкалах. Последние делаем чуть шире, иначе стрелки будут залипать.Демонтаж стрелок с панели приборовНа следующем этапе демонтируем штатную подсветку щитка приборов ВАЗ 2109. Для этого снимаем плату с лампочками, последние аккуратно вытаскиваем, а на их место устанавливаем купленные нами неоновые или светодиодные приборы. Верхнюю часть платы с лампами накрываем защитной пластмассовой накладкой. Выполняя тюнинг освещения приборной панели, не забывайте следить за полярностью на блоке управления подсветкой. Если вы перепутаете провода, то подсветка работать не будет.Новые накладки с цифрами

Данная деталь щитка ВАЗ 2109 – одна из немногих, к которой у владельцев авто почти нет претензий. Единственное, что рано или поздно подвергается замене – это датчики температуры антифриза и давления масла. Первый из них мы меняем на деталь модели ТМ 106-10, а вместо второго устанавливаем модель 23.3839. Новые датчики можно приобрести в любом автомагазине.Установка новых датчиковВыполняя замену необходимо быть крайне внимательным, так как есть большой риск повредить электропроводку. Чтобы не допустить этого, провода нужно подключить так, чтобы соединить вместе 4 разъема 31029 по 6 контактов каждый

Для правильного выполнения работы нужно действовать по специальной таблице, найти которую можно в техническом паспорте авто.В процессе выполнения модернизации торпеды, особое внимание стоит обратить на указатели поворотов

Для этого необходимо отключить провода от ЭБУ двигателя “девятки” согласно инструкции в техпаспорте и подключить их к переключателю. Блок управления мотором ВАЗ 2109 находится там же, где и блок модели Калина.Модернизация торпеды «девятки»По окончанию работы мы получаем полное обновление панели приборов, которое не просто смотрится по-другому, но и более точно оповещает о нарушениях в работе авто.

Ваз 2109 — как снять низкую панель приборов

Снятие низкой панели приборов на автомобиле ваз 2109 производят с целью ее замены или выполнения различного ремонта, при котором ее наличие будет мешать работать. Для демонтажа приготовьте стандартный набор инструментов, снимите рулевое колесо и можно приступать. Порядок проведения работ выглядит следующим образом:

В первую очередь снимаем декоративные ручки управления отопителем салона и переключателя режимов работы электродвигателя отопления.

Далее необходимо отвернуть винты крепления декоративной накладки консоли. Винты расположены по бокам. После чего, немного отведите накладку на себя, на сколько это позволит внутренняя проводка.

Теперь отсоединяем от накладки все пакетники с проводами. Предварительно их стоит промаркировать, чтобы при последующей сборке не перепутать местами. Сюда входят — выключатель наружного освещения, противотуманные фонари, аварийная сигнализация, обогрев заднего стекла.

Тут же разъединяем провода питания прикуривателя и его подсветки.

• Далее отворачиваем винты крепления панели управления отоплением салона, всего четыре винта.
• Отверните винты крепления козырька комбинации приборов.

Сняв козырек, сжимаем пружинные фиксаторы и извлекаем из панели саму комбинацию приборов.

Теперь отверните гайку крепления привода спидометра и отсоедините трос.

Тут же снимаем со штуцера шланг экономайзера, снимаем колодку с питающими проводами (белую и красную) и отсоединяем трос сброса суточного пробега спидометра. Отложите комбинацию в сторону, чтобы она не мешала.

Далее снимаем пластиковые ручки включения и регулировки яркости подсветки комбинации и гидрокорректора света фар. После чего торцовым ключом, отворачиваем гайки крепления регуляторов к корпусу панели и сняв гайки, проталкиваем их внутрь.

• Приступаем к замку зажигания. Отсоедините пакетник с питающими проводами, после чего вставьте ключ в замок и переведите его в нулевое положение, чтобы отщелкнулся фиксатор блокировки руля.
• Снимаем трубу рулевой колонки вместе с замком.

Вытащите немного на себя тягу привода воздушной заслонки и снимите декоративную ручку. После чего отверните два винта и снимите направляющую тяги.

• И на завершающем этапе остается отвернуть все винты крепления панели к кузову. А именно — два боковых, нижние, винт расположенный в вещевом ящике, отверните винты крепления консоли в низу.
• Снимите панель.

На этом ремонтные работы по снятию низкой панели приборов ваз 2109 завершены. Установку выполните в обратной последовательности.

Обтяжка торпеды автомобиля

Еще одним способом избавиться от некачественного пластика в салоне автомобиля можно назвать проведение обтяжки торпеды. Как правило, для этого используется кожа или качественный заменитель. Выполнить самостоятельно обтяжку достаточно сложно, пластик, который ранее был частью дизайна салона, будет служить в качестве основы.

Врезка: Важно: Рекомендуется проводить обтяжку только после создания всех необходимых ниш для установки дополнительного оборудования. В противном случае существенно повышаются затраты

При выборе материала нужно отказаться от ткани, так как передняя панель постоянно находится под прямыми лучами солнца, довольно часто подвергается большему воздействию, чем другие элементы обивки. Выбирая цвет нужно отдавать предпочтение не ярким оттенкам, которые не будут сильно бросаться в глаза. Довольно часто можно встретить примеры тюнинга, при котором используется яркая ткань: красный, синий и другие цвета. Отметим, что выглядит подобный вариант довольно привлекательно, но при длительной поездке водитель и пассажиры будут сильно уставать.

Замена Лампочек Приборной Панели Ваз 2109

Ремонт высочайшей панели ВАЗ 2109Итак, у вас возникла необходимость снять комбинацию приборов на авто ВАЗ с появившейся недавно высокой панелью.Сначала производим отсоединение «минусового» провода от батареи аккума. Замена замка зажигания ВАЗ 2109 — YouTube. Замена ламп в приборной панели Стайлинг подсветки салона Ваз 2110 замена лампочек. Замена рулевой рейки на ВАЗ 2109 — LuxVAZ. Дальше также производим отсоединение спидометрового троса от соответственно привода, размещенного на коробке передач.

Теперь можно вынуть переключатель, регулирующий наружное освещение, поддевая его отвёрткой. И уже можно отсоединить разъём от переключателя и протолкнуть его прямо в накладку приборной панели. Ну, а чтобы осуществить замену лампы, которая освещает переключатель, нужно сжать с помощью отвёртки усик от патрона.— родолжаем, вынимая и патрон, и лампу из переключателя.— Производим изъятие лампы из патрона.— Поддеваем отвёрткой и достаём выключатель «аварийки».После отсоединения разъёма от выключателя, нужно протолкнуть его вглубь накладки приборной панели. Теперь вам понадобится крестообразная отвёртка. С её помощью вы отвернёте пару крепёжных саморезов накладки консоли приборной панели. Замена лампочки в панели лампочек в панели в приборной панели. Ну, и производим снятие накладки.Теперь обращаемся к прикуриватель, вынимая нагревательный элемент, а также достаём и пепельницу непосредственно из гнезда.

Чтобы осуществить демонтаж приборов, можно использовать два способа:1.Вы можете Снять с приборной панели щиток.2.Или же снимаем панельную накладку вместе с щитком.

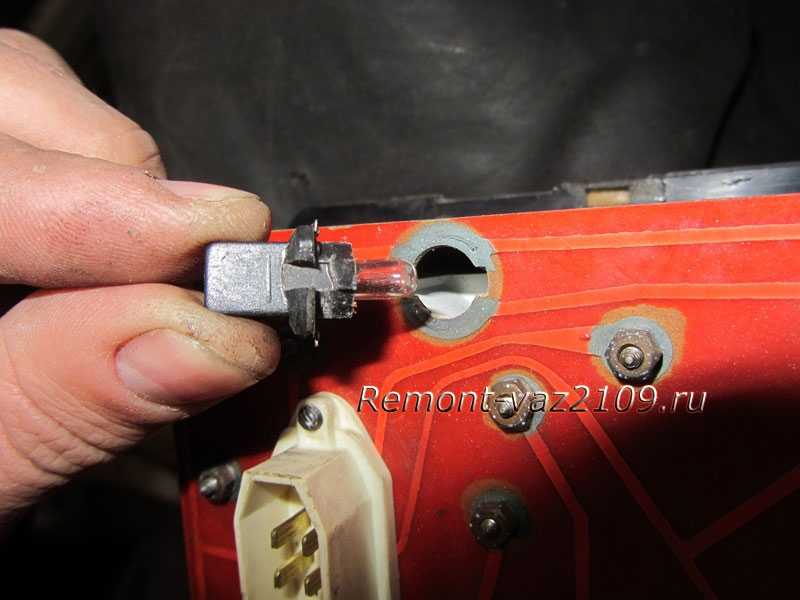

Ваз 2109 замена лампочек подсветки в щитке приборов

Если одна или несколько лампочек в щитке приборов перестали функционировать, необходимо проверить целостн.ИТАК А, ДАВАЙТЕ СНИМЕМ ЩИТОК ПРИБОРНОЙ ПАНЕЛИ.Демонтировать комбинацию приборов можно двумя способами: снять щиток панели приборов или снять накладку панели в сборе со щитком. Снимаем щиток панели приборов.— Опять же с помощью отвёртки нужно отжать 2 пружинные скобки. Всё это проделывается через радиогнездо.— Всё с помощью той же отвёртки нужно отжать пластиковые усики (два) прямо к приборной панели.— Приподнимаем щиток, после чего придётся отжать и оставшуюся третью скобку крепления.— Теперь у прикуривателя отсоединяем разъёмы, а также всех форм его подсветки, после чего нужно снять щиток приборной панели.— Усики из пластика, а также пружинные скобы присоединяем к накладке приборной панели.— Осуществляя демонтаж накладки вкупе с щитком с обеих сторон панели нужно снять боковые сопла вентиляционной системы.— Берём крестообразную отвёртку, чтобы отвернуть по саморезу с каждой стороны от бокового крепежа накладки.— Теперь нужно отвернуть 1 саморез главного крепления от накладки, опять же сквозь радиогнездо.После отжатия усиков нижнего крепления щитка (нижнего), нужно снять накладку вкупе с щитком. Чтобы заменить лампу, подсвечивающую выключатель, необходимо вынуть патрон вместе с лампой изнутри щитка, поворачивая его в держателе.

— Сжимайте у прикуривателя «лепестки»…— Выдвигайте его наружу, а затем вынимаем из накладки приборной панели.— Используя крестообразную отвёртку, необходимо отвернуть оба самореза прямо к панели.— А теперь отведите комбинацию от приборной панели.Следующим вашим действием будет отвернуть такой элемент, как накидная гайка троса на спидометре. В том случае, конечно, если у вас автомобиль с карбюраторным типом двигателяю. Наша задача – отсоединить от спидометра трос, перед этим отворачивая гайку (накидную).Ну вот, уже можно снимать приводной трос спидометра. Он выводится сквозь пространство в панели переда.Отсоедините разъёмы. Замена лампочек в приборной панели —. Замена задних стоек (амортизаторов) на ВАЗ 2110, 2112, 2114, Калина, Гранта, Приора, 2109 и 2108 — Duration: 18:27. И снимайте приборную комбинацию.

Ну, а сбор и установку приборной комбинации нужно проводить уже в обратном порядке.Если у вас автомобиль peugeot, то Вам будет интересно посетить клуб владельцев автомобиля peugeot 207. Здесь Вы получите самую важную и интересную информацию по ремонту, обслуживанию и эксплуатации автомобиля. Новости и обзоры автомобилей, новинки мирового авторынка.
