Как снять торпедо и комбинацию приборов на автомобиле ВАЗ 1117-1119 «Калина»
ВАЗ 1117 «Калина» один из самых популярных автомобилей от отечественного производителя – компании АвтоВаз. В принципе, ничего удивительного в популярности «Калины» нет, ведь именно эта модель стала неким символом нового вектора развития российского автопрома.
Но сегодня мы оставим в стороне производственные направления АвтоВаза и популярность Лада Калина. Поговорим о процессе снятия с этого автомобиля комбинации приборов, а также приборной панели (торпедо). Что касается необходимости выполнения таких мероприятий, то здесь все просто: во-первых, демонтаж может понадобиться для проведения ремонта тех или иных неисправностей, а во-вторых – для модернизации штатных деталей, то есть для тюнинга. К слову, по поводу тюнинга приборной панели ВАЗ2117 можно почитать здесь.
Снятие комбинации приборов Лада Калина
Работа по снятию щитка приборов производится в следующей последовательности:
1. В подкапотном пространстве автомобиля отключаем минусовую клемму от аккумуляторной батареи.
2. Устанавливаем автомобиль на стояночный тормоз. Рулевую колонку переводим в крайнее нижнее положение.
3. Тонкой отверткой с крестообразным жалом откручиваем саморезы крепления декоративной накладки щитка приборов. Снимаем декоративную накладку.
4. Откручиваем винты крепления комбинации приборов. Немного сдвигаем блок приборов на себя.
6. Аккуратно тонкой отверткой с плоским жалом проворачиваем фиксатор разъемной колодки. Отключаем колодку с жгутом проводов от комбинации приборов и снимаем ее с автомобиля.
Установку щитка приборов выполняем в последовательности обратной снятию.
Снятие торпедо с ВАЗ 1117
Демонтаж панели приборов с Лады Калины осуществляется следующим образом:

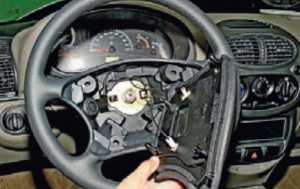

1. С обратной стороны рулевого колеса пальцами отжимаем накладку кнопки звукового сигнала. Отводим накладку в сторону, отключаем от нее провода и полностью снимаем.
2. При помощи маркера отмечаем текущее положение рулевого колеса по отношению к валу рулевой колонки.
3. Торцевым ключом на «24» или воротком с головкой аналогичного размера откручиваем гайку крепления руля. Важный момент: гайку откручиваем не полностью, а таким образом, чтобы она находилась на 2-3 витках резьбы вала.
4. Покачиваем руль, тянем его на себя и снимаем с шлицов вала рулевой колонки.
5. Полностью откручиваем гайку крепления рулевого колеса и снимаем его.
Правильная установка приборной панели Калина 2
Монтируют приборный щиток по стандартной схеме. Сначала очищают детали от пыли, засорения. Проверяют целостность корпуса, по необходимости заменяют лампочки. Температура в салоне не должна опускаться ниже +15°С. Зимой работу рекомендуется выполнять в отапливаемом гараже или аналогичном помещении.
Установка приборного щитка:
- Подключить электрический разъем и аккумулятор.
- Проверить работу приборного модуля.
- Отключить аккумуляторную батарею.
- Прикрутить щиток 4 болтами.
- Установить декоративную панель и закрепить ее 2 винтами.
- Поставить на место защитную заглушку или крышку блока предохранителей.
Поэтапный процесс по замене

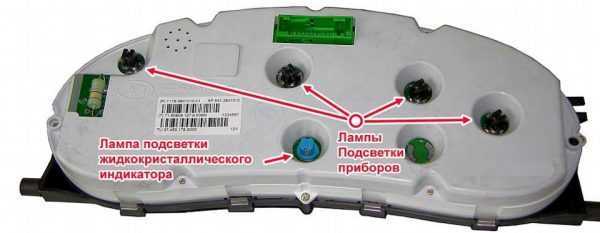

А теперь расскажем, как поменять лампочки. С целью обеспечения корректной замены специалистами рекомендуется выполнять весь перечень манипуляций в следующем алгоритме.
После демонтажа панели, воспользовавшись отверткой с крестообразным профилем, откручиваем два винта, удерживающие блок спидометра Лада Калина.
Теперь переходим к отсоединению от панели электрических разъемов проводов
Важно не перепутать места подсоединения. Для это рекомендуется выполнить дополнительную маркировку кабелей.
Далее с помощью тестера выполняем проверку каждой лампы в отдельности
Если какой-то из осветительных компонентов неисправен, то его меняем на новый аналог. Извлечение лампы производится посредством пассатижей. Для этого удерживая ими цоколь, выполняем поворот лампы против стрелки часов. На это посадочное место устанавливаем новую лампу, совершая манипуляции по обратному алгоритму. Так поступаем с каждой пришедшей в негодность лампой.
Возвращаем все демонтированные компоненты салона на прежние места и производим коммутацию с бортовой сетью, исключив возможность путаницы.
Проверку итога проделанной операции осуществляем посредством включения зажигания. Если все выполнено верно, то лампы будут светиться, озаряя панель.
Основные неисправности детали
У радиатора чаще всего встречаются следующие причины неисправностей:
- Засоренность каналов и сот, которая приводит к повышению давления, результатом этого является пробой трубки изнутри.
- Течь. Потечь устройство может из-за воздушной пробки.
- Износ. В течение эксплуатации изнашиваются патрубки.
Наиболее опасной поломкой является утечка, она может быть в одном или нескольких местах. Обнаружить течь можно путем визуального осмотра системы в целом и места соединений. Течь в медном радиаторе можно устранить путем пайки, алюминиевое изделие придется заменить.

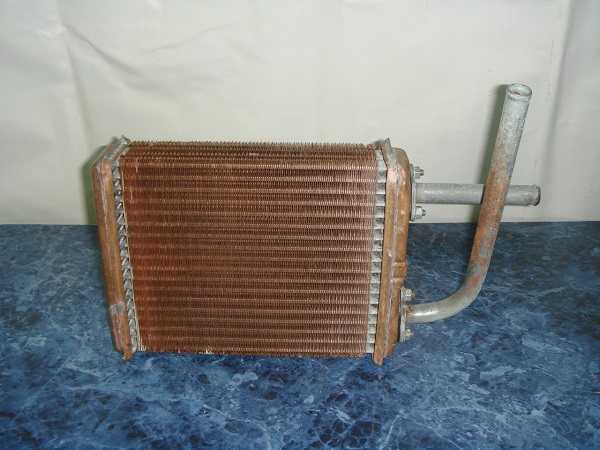

Отопительный прибор из меди

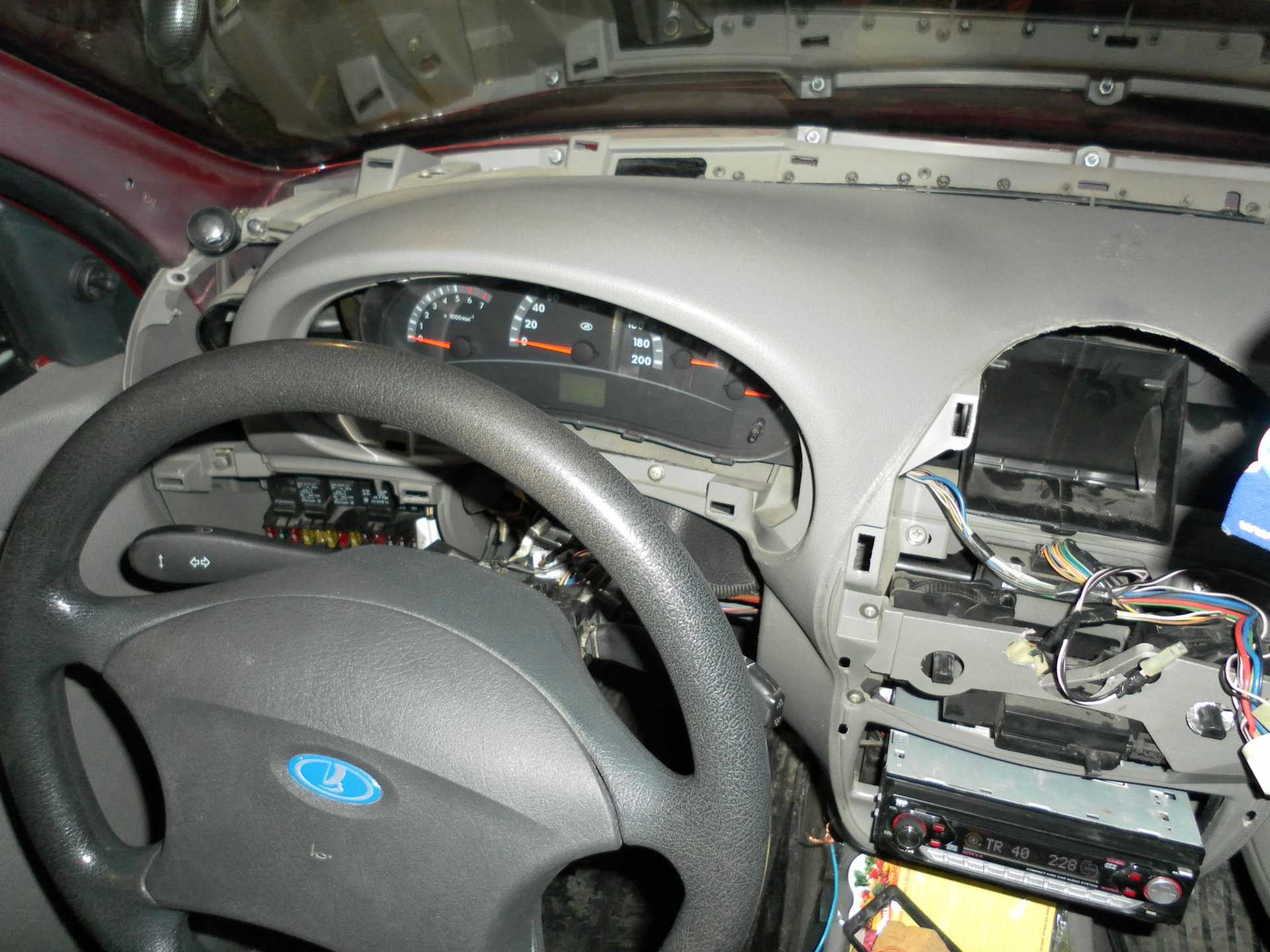

Снятие панели (торпедо) Калины
- Снять левую обивку направляющей стойки, поддев ее отверткой, и отщелкнув 3 пистона . Аналогично снять правую обивку передней стойки.
- Снять кожух магнитолы из гнезда, поддев отверткой.
- Отсоединяем колодки с проводами нажав на фиксаторы.
- Снять левую заглушку из центральной накладки облицовки панели приборов, выдавив ее пальцем. Аналогично снять правую заглушку.
- Снять ручку с рычага включения режима рециркуляции воздуха.
- Снять ручку регулятора распределения потоков воздуха.
- Снять ручку регулятора температуры воздуха.
- Снять ручку переключателя режимов работы вентилятора, поддев ее отверткой.
- Отвернуть 2 самореза крепления центральной накладки облицовки панели приборов, используя крестовую отвертку.
- Отвести накладку панели приборов, выводя пружинные фиксаторы из-под облицовки панели приборов. Удерживаем ее в руках.
- Отсоединить колодки с проводами аварийной сигнализации, нажав пальцами на фиксаторы.
- Отсоединить колодки жгутов проводов от 2 патронов ламп подсветки.
- Отсоединить колодку жгута проводов от переключателя режимов работы вентилятора.
- Отсоединить колодку жгута проводов от выключателя обогрева заднего стекла.
- Открыть крышку вещевого ящика и отжимаем рукой верхнюю планку крепления декоративного материала и снимаем ее.
- Внутри вещевого ящика отвернуть винт крепления облицовки панели приборов с помощью крестовой отвертки.
- Снять плафон освещения вещевого ящика, поддев отверткой. Отсоединить провода плафона.
- Отвернуть саморез крепления выключателя плафона освещения вещевого ящика с помощью крестовой отвертки.
- Снять выключатель из гнезда, отсоединить колодку проводов от выключателя. Отвернуть 4 самореза крепления блока управления вентиляцией и отоплением к облицовке с помощью крестовой отвертки.
- Отвернуть 2 самореза крепления левого дефлектора системы вентиляции и отопления салона с помощью крестовой отвертки.
- Снять левый дефлектор. Аналогично снять правый дефлектор.

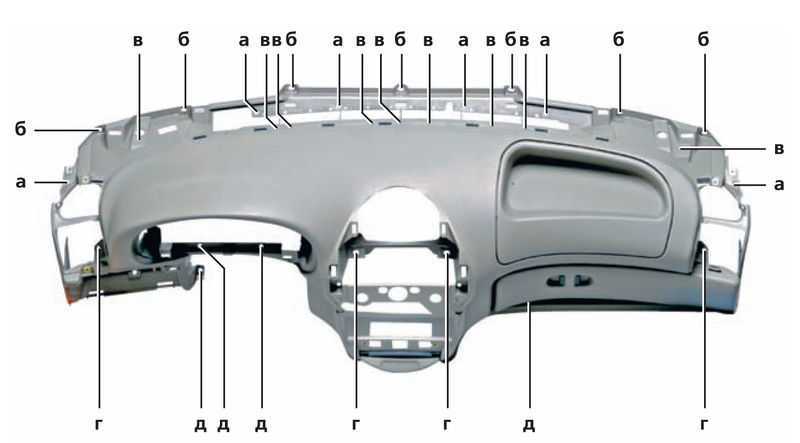

Расположение крепежных отверстий облицовки панели приборов (вид спереди). Расположение крепежных отверстий облицовки панели приборов (вид снизу). Под ветровым стеклом снять стопорные шайбы (14 шт.) крепления облицовки панели приборов, используя отвертку. Потребуется вывернуть:
После чего снять панель калины (облицовку).

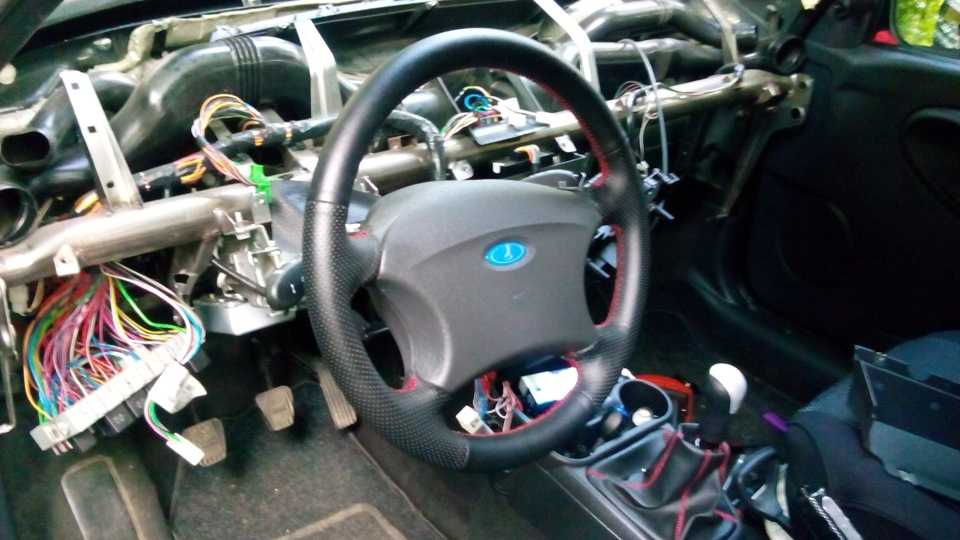

Снятие торпедо с ВАЗ 1117
Демонтаж панели приборов с Лады Калины осуществляется следующим образом:
1. С обратной стороны рулевого колеса пальцами отжимаем накладку кнопки звукового сигнала. Отводим накладку в сторону, отключаем от нее провода и полностью снимаем.
2. При помощи маркера отмечаем текущее положение рулевого колеса по отношению к валу рулевой колонки.
3. Торцевым ключом на «24» или воротком с головкой аналогичного размера откручиваем гайку крепления руля. Важный момент: гайку откручиваем не полностью, а таким образом, чтобы она находилась на 2-3 витках резьбы вала.
4. Покачиваем руль, тянем его на себя и снимаем с шлицов вала рулевой колонки.
5. Полностью откручиваем гайку крепления рулевого колеса и снимаем его.
6. Снимаем щиток приборов, соблюдая порядок действий, который был описан немного выше.
7. Откручиваем саморезы, соединяющие две половины декоративно-защитного кожуха рулевой колонки.
8. Нажав на рычаг регулировки рулевой колонки, опускаем ее в нижнее положение. Снимаем элементы декоративного кожуха.
9. Отключаем колодку с проводами левого подрулевого переключателя. Сжимаем пальцами пружинные фиксаторы, и снимаем левый переключатель.
10. Так же, как снимали левый подрулевой переключатель, снимаем и правый. При этом кроме всего прочего отключаем и разъем проводов, идущих от жидкокристаллического дисплея щитка приборов.
11. Прямой отверткой поддеваем декоративную накладку правой стойки лобового стекла. Преодолевая сопротивление трех крепежных пистонов, снимаем накладку. Аналогичным образом поступаем и с накладкой левой стойки.
12. Поддеваем кожух для установки автомагнитолы. Вынимаем кожух из приборной панели. Аккуратно нажав на фиксаторы электрического разъема, отсоединяем от кожуха колодку со жгутом проводов и полностью снимаем его.
13. Снимаем правую декоративную заглушку на центральной накладке приборной панели. Точно также поступаем и с левой заглушкой.
14. Снимаем ручку регулятора температуры, ручку установки способа распределения воздушного потока, а также ручку переключателя рециркуляции воздуха.
15. Поддев плоской отверткой снимаем ручку установки режима работы вентилятора.
16. Отвинчиваем правый и левый саморезы, которыми центральная накладка крепится к приборной панели.
17. Вынимаем центральную накладку и, удерживая ее, отключаем от нее все разъемы с проводами. Полностью снимаем накладку.
18. Открываем крышку вещевого ящика и отжимаем планку, фиксирующую декоративно-облицовочный материал. Снимаем планку.
19. Отверткой поддеваем плафон освещения вещевого отсека и вынимаем его. Отключаем от него провода и полностью снимаем.
20. Отворачиваем саморез, при помощи которого крепится облицовочная накладка. Откручиваем саморез крепления выключателя, отсоединяем от него провода и снимаем его.
21. Откручиваем саморезы, крепящие блок управления вентиляцией к приборной панели.
22. При помощи крестообразной отвертки откручиваем саморезы крепления правого дефлектора и снимаем его. Также поступаем и с левым дефлектором.
23. Откручиваем саморезы и гайки крепления торпедо к кузову автомобиля. В частности, необходимо отвернуть шесть саморезов (на схеме «а»), семь гаек (на схеме «б»), девять саморезов (на схеме «в»), четыре винта (на схеме «г»), а также четыре самореза (на схеме «д»). Кроме этого, потребуется вывернуть саморезы с нижней торцевой стороны приборной панели – на схеме «е» и «ж».

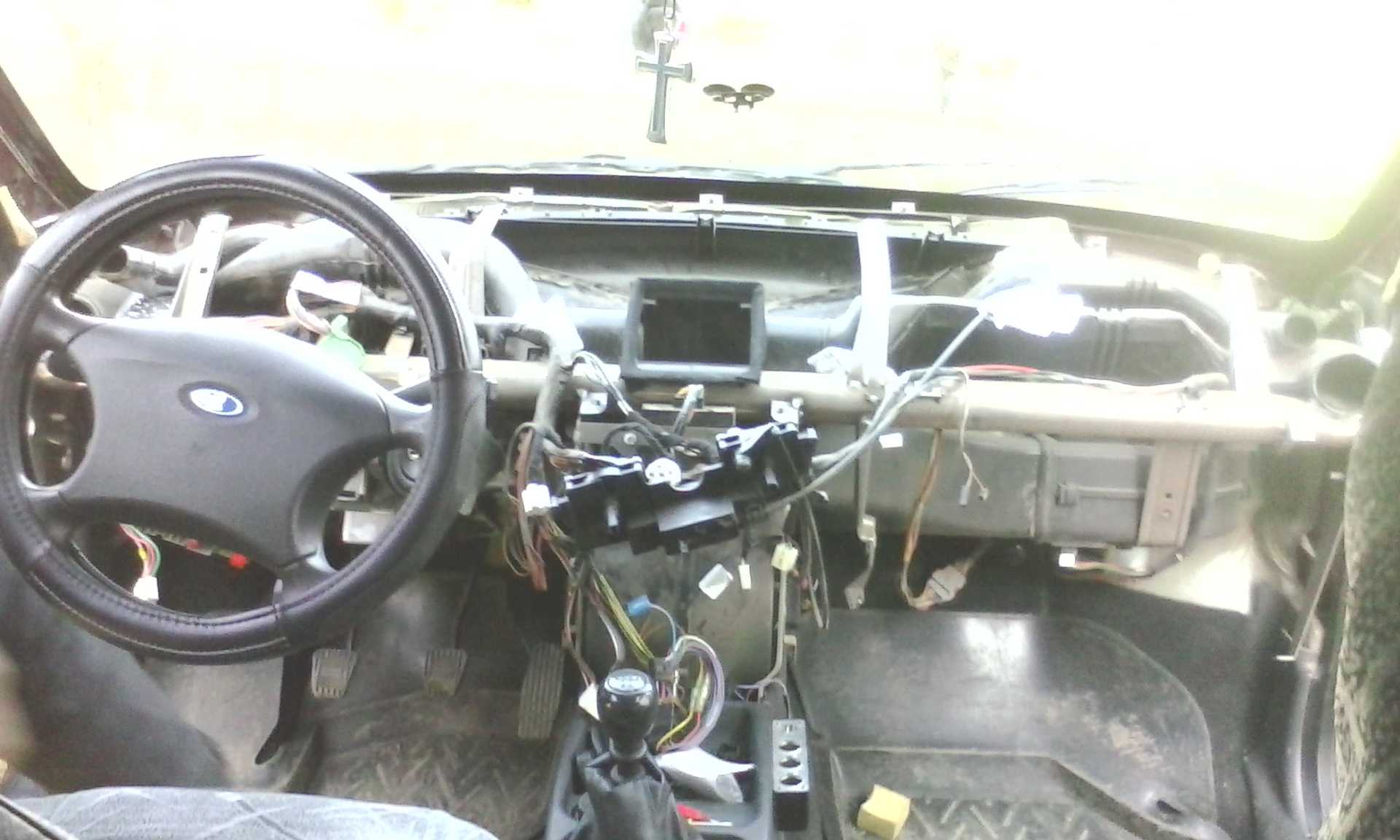

24. После того как все крепежные элементы откручены, можно снимать торпедо.
Установка осуществляется в обратной последовательности.
Описание и расположение индикаторов и приборов на панели
Благодаря приборки водитель получает информацию о состоянии авто и скорости передвижения.

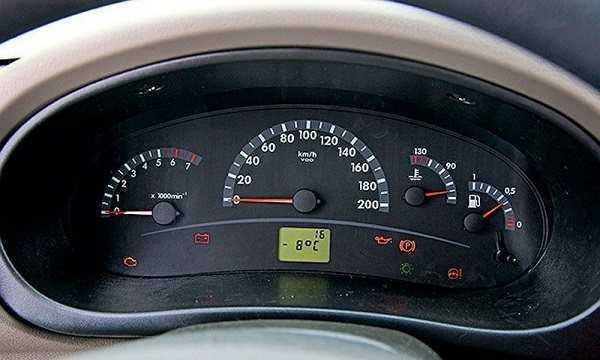

Приборка Лада Калина 2
Начинающему автолюбителю следует с первых дней знать о назначении сигнальных лампочек.
Ниже дается описание приборки:
1 — тахометр — прибор, показывающий, с какой частотой вращается коленчатый вал; 2, 4 — указатели поворота, соответственно левого и правого; 3 — спидометр, отображает реальную скорость движения транспортного средства; 5 — указатель температуры охлаждающей жидкости; 6 — указатель, показывающий уровень топлива в баке; 7 — сигнальная лампа резерва топлива; 8 — кнопка, с помощью которой обнуляются суточные показания пробега; 9 — лампа, показывающая, что включена аварийка, при которой мигают габаритные огни и поворотники, сигнализирующие о неисправности авто; 10 — лампа электроусилителя руля. Тухнет при включении зажигания. Если продолжает гореть, значит ЭУР неисправен; 11 — индикатор дальнего света. Лампочка горит, если включен дальний свет; 12 — сигнализатор включенного ручного тормоза; 13 — индикатор наружного освещения; 14 — сигнализатор неисправности подушек безопасности; 15 — сигнализатор аварийного давления масла в системе авто; 16 — сигнализатор иммобилизатора; 17 — жидкокристаллический экран, отображающий информацию от бортового компьютера; 18 — индикатор неисправности ремней безопасности; 19 — лампочка зарядки аккумулятора; 20 — индикатор аварийного уровня тормозной жидкости; 21 — лампочка электронного распределения тормозных сил, красный свет говорит о неисправности; 22 — сигнальная лампа тормозных колодок; 23 — индикатор антиблокировочной тормозной системы (АБС); 24 — постоянно горящая оранжевым лампочка сигнализирует о проблемах с двигателем.
После запуска двигателя индикаторы загораются оранжевым светом. Если в системе все работает нормально, то они тухнут спустя 1-2 секунды.
Приборка Лада Калина
Лампы приборной панели
Приборная панель дает водителю массу полезнейшей информации, позволяющей вести контроль за состоянием автомобиля, за процессом вождения, вовремя диагностировать поломки и исправлять их. Так, лампочка панели загорается по следующим причинам:
- Аккумулятор не заряжается.
- По той или иной причине зажат ручной тормоз.
- Не достаточное количество топлива в баке.
- Снизилось давление масла (что говорит о необходимости срочной остановки двигателя во избежание более серьезных последствий).
- Переизбыток воды в фильтре. Для того, чтобы вода не попала в насос, что может привести к поломке, нужно слить лишнюю воду из фильтра.
- Нарушена работа топливной системы.
- Произошел сбой в двигательной системе и многое другое.
Как видно, лампы панели позволяют определить, что в автомобиле не так, если сами лампы выходят из строя, то можно упустить очень важную поломку, которая может и вовсе привести к ДТП
Вот почему так важно не тянуть с заменой (ремонту лампы не подлежат)
На сегодняшний день авторынок предлагает широчайший ассортимент ламп для панели управления, начиная от штатного варианта, более дешевого, но и обладающего средними характеристиками, заканчивая модернизированными версиями, придающими панели, а значит и всей атмосфере машины иную, более экспрессивную атмосферу.
Профессионалы советуют также заменять штатные лампы на светодиоды, которые в значительной степени украшают панель.
Итак, перечислим несколько наиболее популярных на настоящий момент вариантов, подходящих для ВАЗ 2114.
- Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные). Страна производитель – Корея, цена – 80 руб. за пару.
- Светодиодный модуль повышенной яркости SMD – 20 руб.
- Светодиод Sho-me SM-T5-cap-super (белый) – 50 руб.
- Галогеновые лампы Osram и Philips — примерно — 40-80 рублей за штуку.
Как видно, цены на лампы не высоки. Стоит отметить, что и времени на замену уходит совсем немного, о чем мы и поговорим далее.

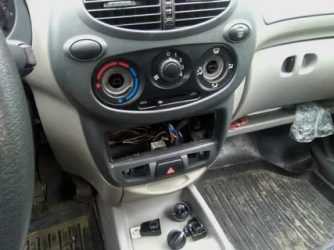

Как снять центральную консоль в люксовой комплектации
Допустим, было решено демонтировать щитки, расположенные на центральной консоли. Можно заметить, что их там – два. Один является лицевой панелью климатической установки, второй защищает магнитолу и содержит в своей конструкции решётки воздуховодов. Две указанные детали между собой не соединяются. Тем не менее, снять щиток магнитолы не получится, если не демонтировать перед этим панель «климатики». Под ней находятся метрические винты (A, B), которые крепят щиток медиацентра снизу.
Центральная консоль Калины-2, комплектация Люкс
Спрашивается, а зачем вообще мы рассказываем о том, как демонтировать центральную консоль, ведь с гарантии автомобиль после этого могут снять? Обычно щиток удаляют, чтобы установить дополнительное оборудование (например, камеру заднего вида). Но подключение любого оборудования, использование которого не было оговорено с дилером, ведёт к потере гарантии на автомобиль. Если ещё не передумали, продолжайте читать дальше.
Щиток «климатики» удерживают 4 клипсы, которые расположены на нижней и на верхней стороне детали ближе к углам. Отсоединив даже две клипсы (1, 2 или 3, 4), можно попробовать потянуть панель на себя, чтобы демонтировать её. Но если нет опыта работы с подобным креплением, лучше не пытаться – можете оцарапать внешнюю поверхность щитка. На самом деле, достаточно использовать плоскую отвёртку (некоторые применяют нож с тонким лезвием и отвёртку).
Чтобы выполнить демонтаж панели «климатики», не нужно предварительно снимать ручки регуляторов, расположенные на ней, если речь идёт о комплектации «Люкс». То же относится к комплектации «Норма с климат-контролем». Во всех других вариантах исполнения используется блок управления печкой, конструкция которого не позволяет снять щиток без предварительного демонтажа ручек. Будьте внимательны.
Если щиток климат-контроля демонтирован, остаётся выкрутить два болтика и так же осторожно снять щиток медиацентра. Дополнительно эта деталь крепится девятью клипсами:. Руководствуясь перечисленными сведениями, можно попытаться выполнить демонтаж самостоятельно, но лучше, всё же, доверить эту работу специалисту
Желательно при выполнении любых действий не использовать молоток, зубило, болгарку, как показано на этом видео. Впрочем, здесь идёт речь о комплектации «Норма», о которой мы рассказываем дальше
По две клипсы расположены на уровне границы решётки воздуховода;
Три клипсы с каждого бокового борта расположены на равном расстоянии;
Ещё три клипсы можно обнаружить на верхнем бортике (окна, в которые они входят, на фото обведены).
Руководствуясь перечисленными сведениями, можно попытаться выполнить демонтаж самостоятельно, но лучше, всё же, доверить эту работу специалисту. Желательно при выполнении любых действий не использовать молоток, зубило, болгарку, как показано на этом видео. Впрочем, здесь идёт речь о комплектации «Норма», о которой мы рассказываем дальше.

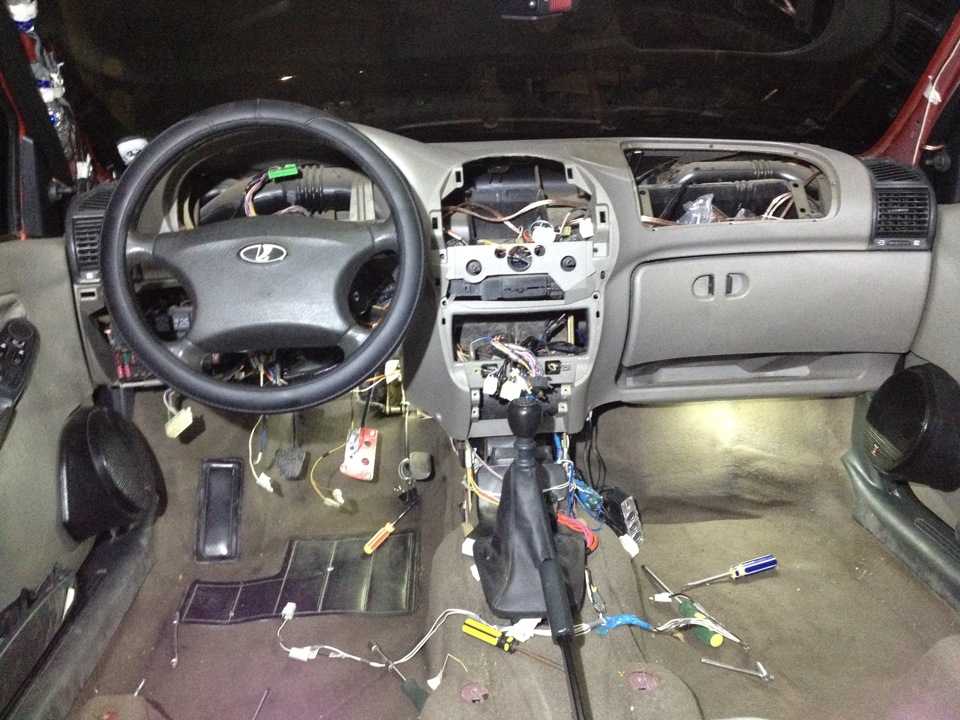

Демонтируем консоль на Калине
Этот этап предполагает снятие торпеды Лада Калина на составные компоненты.
- Извлекаем пепельницу: тянем на себя и выкручиваем 4 винта. Ими она удерживается в своем гнезде.
- Далее добираемся до пары заглушек, которые располагаются по оба бока от аварийной кнопки. Их необходимо поддеть все той же отверткой и отложить в сторону.
- Переходим к винтам, располагающимся под заглушками. Именно эти крепежные компоненты удерживают консоль снизу.
- Выкрутив пару саморезов, начинаем тянуть консоль к себе. Выполняем не спеша, дабы избежать порыва электрических коммутаций.
- Производим отсоединение кабельных колодок от гнезд токоприемников, одновременно маркируя их.
- Пришло время открутить кожух рулевой колонки. Он удерживается парой болтов размером на «10» и пятью винтами.
- Откручиваем саморезы (2 шт.), удерживающие кожух самой панели.
- Верхний участок панели удерживается гайками, число которых должно равняться семи. «Побеждаем» их.
- Проблематичен съем воздуховода печки. Для его «капитуляции» срываем две стопорные шайбы, после чего откручиваем оставшийся перечень саморезов. При последующем монтаже именно этого мелкого узла достаточно обойтись только винтами.
- Отыскиваем по периметру все «запрятавшиеся» винты и «приговариваем» их к безоговорочному выкручиванию.
- Только теперь можно аккуратно потянуть панель к себе. Если она вас «слушается», значит все исполнено корректно. При появлении каких-то преград отыскать «притаившийся» крепежный элемент несложно.
Проверяем: все ли электрические коммутации у нас рассоединены? Если да, то демонтажная процедура на модели LADA Kalina подошла к концу.
Как снять панель на калине

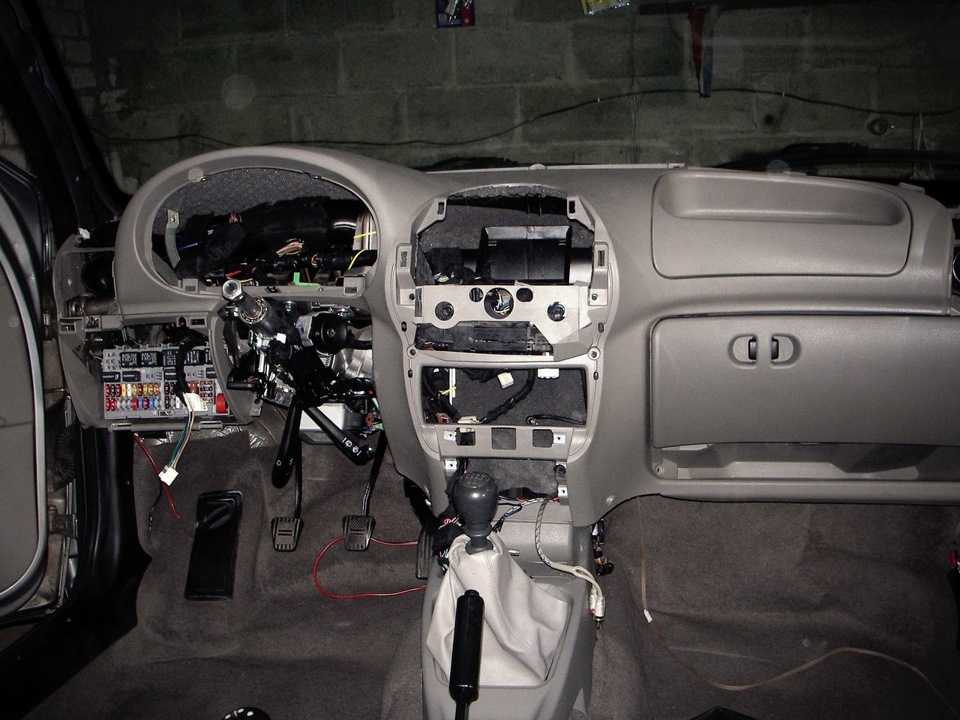

Снятие панели приборов в сборе с отопителем Лада Калина

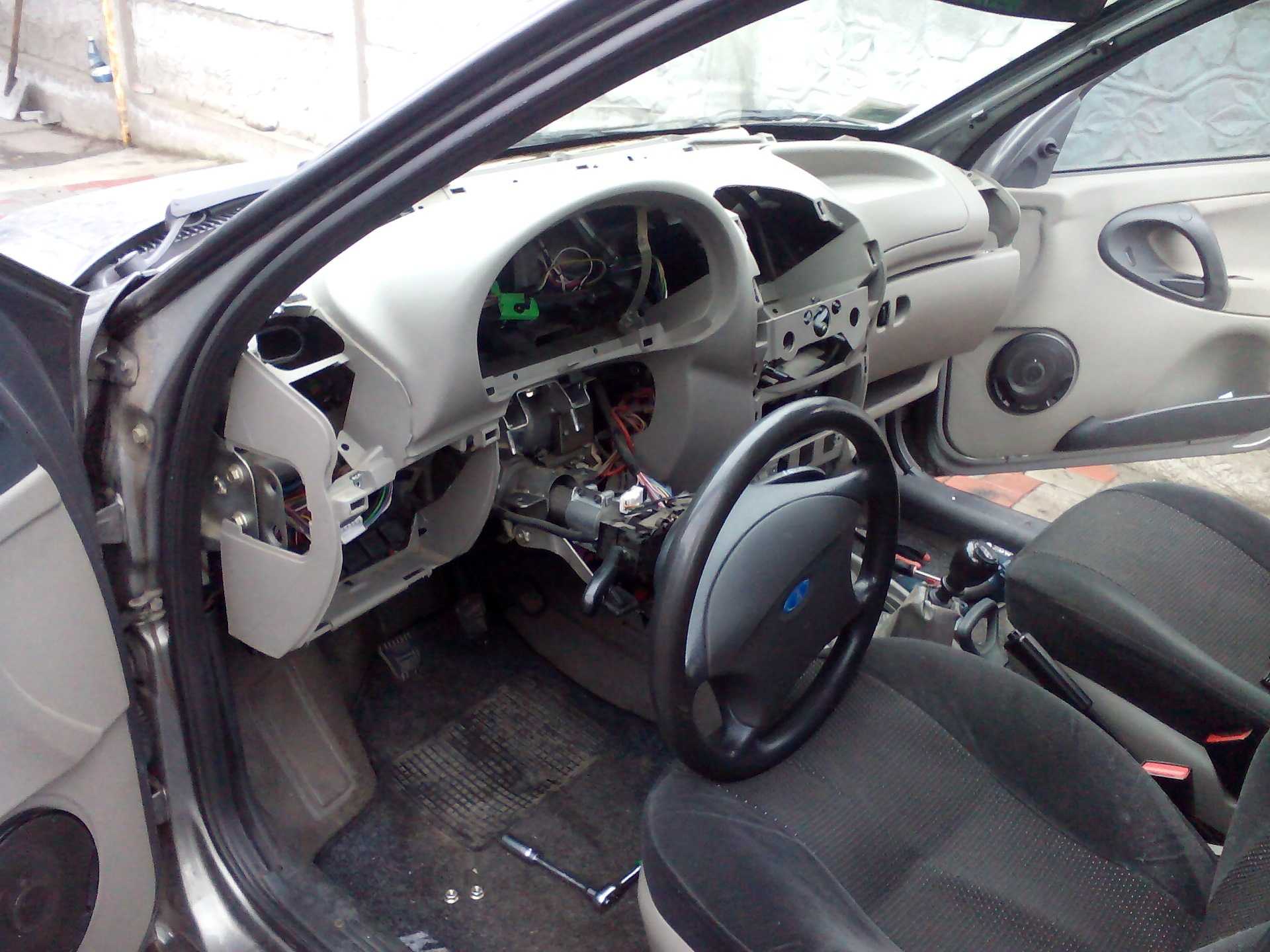

Как снять панель на Калине? Этот вопрос задают практически все автолюбители, которые приобрели новенькую или подержанную машинку АвтоВАЗа. Лада Калина — практически легендарная машина, про нее существует масса анекдотов и историй. Конечно, слушать все это довольно увлекательно, но когда сам сталкиваешься с одной из шуточных проблем, то уже не до смеха.
Калина имеет много разных недоработок, и одна из них — приборная панель. На заводе ее монтаж выполняют вручную, из-за чего позже могут возникать скрипы, неприятный шум и другие надоедливые звуки во время поездки
Проверяют исключительно зазоры, а на качество соединения торпеды редко обращают внимание. Из-за этого множество владельцев пытается самостоятельно снять панель, чтобы устранить источник шума
Но и это сделать не так просто
Но и это сделать не так просто
Снятие панели приборов проводится в несколько этапов, при этом стоит все отсоединять крайне осторожно
Разборка панели
Для проведения демонтажа панели приборов в Калине следует вооружиться набором качественных отверток и терпением. Для работы потребуется:
- крестовая отвертка;
- шлицевая отвертка;
- ключ на 10 с круглой головкой;
- маркер или лента для обозначения отсоединенных проводов.
Разборка начинается с боков. Как снять торпеду? Последовательность такая:
- Первым делом нужно отсоединить резиновый уплотнитель, который мешает снять панель. С помощью плоской отвертки отгибаем его, чтобы освободить место для демонтажа.
- Дальше нужно снять пластиковый кожух на трех клипсах. Он находится на передней стойке крышки. Опять-таки пригодится плоская отвертка, которой можно поддеть панельку.
- Следующий шаг — отсоединить накладки перед стеклом. Открутить их можно при помощи крестовой отвертки, выкрутив крепления с обеих сторон.
- После этого получится снять черную накладку под стеклом. Она закреплена на железных клипсах и саморезах, поэтому спешить не стоит. Медленно тянем на себя, пока она не отсоединится. Может получиться такая штука, что клипсы застрянут под панелью или часть из них вовсе будет отсутствовать.
- Откручиваем все саморезы, которые есть поблизости, и снимаем накладки с боковых воздуховодов.
После снятия всех боковых и побочных элементов можно приступать к демонтажу центральной части.
Демонтаж консоли
Теперь нужно заняться последовательной разборкой панели в Калине на детали. Как разобрать панель?
- Снимаем пепельницу: оттягиваем на себя до упора и откручиваем 4 самореза, на которые она закреплена.
- После этого можно добраться до двух заглушек. Они находятся по бокам от аварийки. Поддеваем плоской отверткой и откладываем в сторону.
- Откручиваем саморезы, которые находятся под заглушками. Эти крепления снизу держат консоль.
- После того как два самореза извлечены, тянем на себя консоль (щиток), но медленно, чтобы не порвать проводку. Отсоединяем проводку, сначала маркируя провода, чтобы потом не перепутать где какой.
- Теперь откручиваем кожух руля. Его держит 2 болта, для которых пригодится ключ на 10, и 5 саморезов.
- Далее отсоединяем кожух приборной панели. Здесь всего 2 самореза.
- Сверху панель закреплена гайками. Их должно быть минимум 7 штук.
- Как видим, воздуховод печки намертво закреплен. Что делать? Придется сорвать 2 стопорные шайбы и выкрутить оставшиеся саморезы, которые, собственно, и закрепляют панель на месте. Для крепления хватит только саморезов.
- Далее можно попробовать снять руль. Если не получилось, придется слегка потрудиться и найти оставшиеся крепления. В любом случае ищем все скрытые саморезы и выкручиваем до последнего.
- Тянем панель на себя. Если поддается, значит, выкручено все. Если где-то она не хочет отходить, вооружаемся отверткой и выкручиваем скрытые крепления.
- После этого ее можно отсоединить.
Вот и вся инструкция, как снять панель приборов в Ладе Калине.
Тюнинг панели приборов — одна из основных причин, почему разбирают торпеду и прилежащие к ней детали. Лада Калина не отличается ярким оформлением и интересным дизайном. Что можно с этим поделать? Установить подсветку панелей. Такое решение поможет улучшить видимость показателей. Кроме того, изменится и восприятие салона. Можно еще сменить панель на другую или перекрасить ее детали. Такой тюнинг панели приборов -радикальная мера, но абсолютно оправданная. Пластик, из которого сделана панель, просто ужасен.
Демонтаж панели — дело кропотливое, но самое тяжелое — собрать потом все это воедино, чтобы панель не скрипела.
Нужно подгонять детали хорошо и плотно, тогда не будет возникать никаких звуков. Если предварительно пометить проводку, то с подсоединением всех приборов не должно возникнуть трудностей.
Панель приборов на автомобиле Лада Калина: как снимаем?
В салоне Калины
Панель приборов автомобиля Лада Калина выполнена из более мягкого пластика, чем приборные панели других моделей Волжского автомобильного концерна. Несмотря на это, качество сборки торпеды данной машины оставляет желать лучшего. В первую очередь связано это с тем, что процесс сборки приборной панели автомобиля Лада Калина не автоматизирован.
Все собирается вручную, поэтому качество подгонки отдельных деталей торпедки напрямую зависит от опыта и умения рабочего персонала. Когда машина сходит с конвейера, отдел технического контроля проверяет только ширину зазоров приборной панели, на надежность закрепления внутренних элементов внимания никто не обращает. А зря, ведь, по опросам владельцев, одним из самых больших недостатков машины является скрип плохо закрепленных элементов приборки. Именно поэтому многие автолюбители интересуются, как снять панель приборов на автомобиле Лада Калина для создания дополнительной шумоизоляции.
Снятие панели приборов на Ладе Калине, не оснащенной подушкой безопасности переднего пассажира, — сравнительно простая процедура, и ее можно провести, даже не имея специальных навыков.
Демонтаж приборной панели автомобиля
Здесь спрятаны крепления торпеды
Если вас замучили скрипы во время движения и вы думаете, как разобрать панель передка автомобиля Лада Калина, вам пригодится следующая инструкция.
Для демонтажа торпедки понадобятся такие инструменты:
- крестовая отвертка с короткой ручкой;
- шлицевая (минусовая) отвертка с короткой ручкой;
- трубчатый ключ на 10;
- маркер.
Причины поломок
Для малоопытных автовладельцев будет полезно узнать, из-за чего приходит в негодность радиатор отопителя. Не исключено, что эта информация позволит избежать неправильной эксплуатации и продлить срок службы обогревателя и всех его узлов.
Система отопления чаще всего перестает работать надлежащим образом из-за:
- скапливания в радиаторе накипи и шлаков;
- засорения самой печки грязью и пылью;
- потери целостности трубок радиатора.
От посторонних загрязнений печку надежно защитит фильтр салонный. Эта мера тем более будет полезна и для машин, снабженных кондиционером. Главное – не забывать его регулярно очищать, и все будет в порядке.
У радиатора, как правило, трескаются расположенные внутри патрубки – в случае обнаружения протечки ОЖ в первую очередь именно там следует искать проблему.
Подробное описание по снятию щитка приборов на Ладе Калине
- Первым делом нужно опустить руль до конца вниз с помощью регулировки положения, которая находится под рулевой колонкой. Опускаем рычаг вниз и соответственно руль тоже.
- Затем, берем короткую крестовую отвертку(использовал марки Ombra) и откручиваем два болта крепления накладки щитка приборов, как показано на фотографии ниже:
После того, как этот шаг выполнили, аккуратно тянем эту накладку на себя, и вынимаем ее, преодолевая препятствие металлических фиксаторов. Доставать ее будет не просто, придется немного повыкручивать из стороны в сторону. У меня получилось это сделать и вынуть ее в правую от руля сторону.
Когда с ней разобрались, теперь можно приступать к откручиваю двух болтов крепления самой центральной консоли, которые находятся по краям корпуса щитка. Для этого дела уже потребуется обычная крестовая отвертка, хотя можно это сделать и короткой, но не так удобно. Будьте осторожны, придерживайте болты, чтобы потом не искать их внутри панели.
Наклоняем щиток вперед, чтобы получить доступ к штекеру. Теперь единственное, что держит щиток — это штекер с проводами питания. Чтобы его вынуть, необходимо сначала отодвинуть вправо пластиковый фиксатор черного цвета, поддев его сверху за крючок отверткой:
Отодвигаем фиксатор до конца вправо и легко вынимаем штекер из приборки. Теперь щиток ничего не держит и можно приступать к его изъятию из панели. Придется тоже немного по выкручиваться, и вынимать легче всего оказалось через левую сторону:
Вот и все готово, надеюсь, что объяснил все доступно. Что касается установки, то проводим ее в обратном порядке, по времени замена не займет более получаса времени.
Вот небольшая такая инструкция. Не на что не претендую, разбор можно начинать с чего вам удобнее.
1. Отгибем уплотнитель передней двери. Тянем аккуратно.
2. Снимаем декор (пластмассовый кожух) с передней стойки крыши. Он держится на 3-х клипсах. На фото уже обклеил крышку.
3. Вот собственно места крепления.
4. Находим два самореза, которые крепят накладку перед стеклом и решетки воздуховодов, и откручиваем их с правой и с левой сторон
Внимание! Понадобится крестовая отвертка с короткой ручкой
5. Затем можно будет снять пластиковую черную накладку перед стеклом. Аккуратно тянем ее на себя. Данная накладка спереди крепится вот на таких железых клипсах.
Внимание!У меня эти клипсы при снятии почти все ушли под панель. Часть удалось найти, остальные либо за панелью, либо на заводе их не все ставили
6. Теперь можно снять боковые насадки на воздуховоды. Там нужно интересно открутить саморезы. Кто разбирал, тот поймет.
7. Теперь снимаем «бороду».
8. Открываем пепельницу, выкручиваем четыре самореза, вытаскиваем пепельницу.Теперь поддеваем из под пепельницы две боковые заглушки, что по разные стороны от кнопки аварийки.
В моем варианте их уже нет.
9. Откручиваем два самореза, которые под заглушками, что крепят «бороду снизу». НУ и тянем «бороду» на себя аккуратно. Отключаем все фишки, не забыв, где они стояли.
10. Снимаем кожух на руле. Всего должно получиться два болта и пять саморезов.
11. Снимаем кожух на приборной панели, открутив два черных самореза.
В итоге должно получиться что-то вроде этого!
НА этом этапе можно остановиться, перекурить! Подумать хорошенько, стоит ли дальше разбирать панель или нет.
Если все-таки решились, то читаем и смотрим дальше.
12. Откручиваем панель сверху. Нам понадобится ключ-трубчатый на 10. Откручиваем все гайки (их порядка 7-9).
13. Видим, что воздуховод печки у лобовухи посажен на своеобразные стопорные шайбы.Что делаем? Пытаемся их снять в надежде, что потом соберем на место?Не советую! Все равно пластмассовые стерженьки оторвутся.Лучше сразу их оторвать, а подружить панель с воздуховодом можно потом просто использовав саморезы (там есть штатное место под них)
14. Руль снимать не обязательно. Панель слегка неудобно будет снимать, но можно. Кто хочет снять руль — пожалуйста! У меня не получилось его снять.
15. Теперь ищем остальные саморезы, на которые крепится панель во всех местах (во всех боках, нишах).
16. Тянем панель на себя. Она должна сняться. Если не получается, значит какие-то саморезы не откручены. Ищем эти места и откручиваем.
-
Ваз 2110 датчик неровной дороги где находится
-
Датчик детонации киа спортейдж 1 где находится
-
Замена радиатора печки тойота ноах
-
Замена троса сцепления дэу эсперо
- Замена задних колодок ленд ровер
Почему не горит подсветка панели приборов на «Лада Калина»
Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.
Демонтаж панели приборов
В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.
Для снятия панели приборов понадобятся следующие инструменты:
набор ключей;
крестовая и плоская отвёртка разной длины.
Порядок демонтажа панели приборов на «Лада Калина»:
- Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
- Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
- Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.
Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.
Видео: снятие приборного щитка
Сбилась регулировка яркости
Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.
Проблемы с предохранителем
Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.
Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.
Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.
Проблемы с проводкой

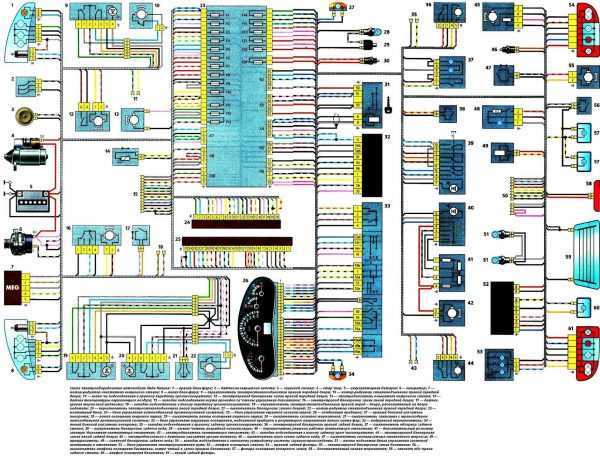

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.
Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.
Проблемы с лампочками
Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.
Заменить их самостоятельно несложно:
- Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
- Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.
Видео: замена лампочек
Сгорела плата
В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.
