Замена датчика топлива ваз 21074

Электронный блок управления двигателем

Блок управления двигателем ВАЗ 2107 является основным элементом, отвечающим за правильную работу всего ДВС. В блоке происходит обработка огромного количества различных процессов. Все датчики, которые установлены на «семерке» напрямую связаны с ЭБУ. Именно он считывает информацию с датчиков и подает сигналы на впрыск топлива с необходимым количеством концентрации бензина и топлива. При поломке ЭБУ автомобиль может перестать заводится или иметь неполадки схожие с признаками выхода из строя какого-либо из датчиков.

READ Как подключить firewire к macbook

Блок двигателя расположен под бардачком на специальном кронштейне.

Основные неисправности в работе датчика

Если датчик неправильно показывает уровень топлива, можно судить о том, что произошла определённая поломка и её нужно устранить. Современные датчики, фиксирующие уровень топлива, как и все детали транспортного средства, время от времени выходят из строя. В этом случае нужно обязательно провести ремонт датчика уровня топлива.

Неисправность в показателях

Основным признаком поломки датчика является показ ложных данных, отображающихся на указателе. По его «поведению» можно сделать определённые выводы относительно образовавшейся поломки. Вот самые основные виды поломок и их причины:

Указатель находится на нуле, вне зависимости от уровня топлива. Проблема заключается в поломке ограничителя хода поплавка

Указатель перемещается, но всё равно опускается на нулевую отметку В этом случае нужно обратить внимание на общее состояние обмотки устройства, а также на надёжность контакта между датчиком и токосъёмником. Колебания в указателях количества топлива. Данная неисправность указывает на достаточно сильный износ контактов

В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки Подобная неисправность связана напрямую с электроникой транспортного средства

Данная неисправность указывает на достаточно сильный износ контактов. В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки Подобная неисправность связана напрямую с электроникой транспортного средства

Здесь важно провести проверку проводов на предмет возможного обрыва и на степень надёжности подключения. Важно убедиться в общей целостности предохранителя. Не загорается лампочка низкого уровня топлива

Не загорается лампочка низкого уровня топлива

Подобная проблема часто связана с выходом прибора из строя. Врёт датчик уровня топлива. В подобной ситуации потребуется провести проверку поплавка на уровень герметичности.

Согласно современным ПДД, эксплуатация машины с неисправным указателем строго запрещена. Проблемы, возникшие с датчиками нужно максимально своевременно устранять.

Неисправность механики и функционирования

Наряду с проблемами, которые выражаются в неправильных показателях, поломки датчика могу проявляться в следующих неисправностях:

потеря герметичности встроенного поплавка;
сильный изгиб проволочного держателя;
нарушение общей герметичности корпуса и вытекающее отсюда снижение уровня сопротивления;
механический обрыв переменного резистора;
потеря герметичности в месте крепления прибора к топливному баку.

После потери поплавком должной герметичности, устройство по контролю, при полном баке, будет показывать неполный уровень топлива. При достаточно сильной потере герметичности индикатор тут же покажет минимальный уровень топлива. При этом реальное количество не будет иметь значения. Чтобы устранить подобную неисправность, потребуется снять датчик и заменить поплавок. Если поплавок нет возможности приобрести, потребуется полностью заменить весь прибор.

Довольно часто датчик выходит из строя по причине долговременного перемещения по пересечённой или неровной местности. Постоянные удары по баку приводят к серьёзному повреждению проволочного держателя встроенного поплавка.

При таких изгибах поведение индикатора будет прямо зависеть от того, куда был изогнут держатель. Если изгиб будет направлен вверх, показатели всегда будут увеличенными, если вниз, параметры будут заниженными. Если поломка заключается в подобном изгибе, потребуется просто выпрямить проволочный держатель, придать ему первоначальную форму.

Нередко у датчика нарушается герметичность корпуса. Это происходит после случившейся аварии, а также после долговременного применения топлива низкого качества. Попадание бензина в прибор приводит к нарушению его работы и, как следствие, к неправильным показаниям датчика. Данные неисправности можно устранить только полной заменой прибора.

Если оборвётся переменный резистор, это приведёт к тому, что датчик всегда будет показывать наполненный или совершенно пустой бак. Аналогичные признаки могут наблюдаться в процессе обрыва сигнального провода, идущего от датчика к индикационному блоку. Перед тем как снять датчик, потребуется подсоединить к кузову авто и к сигнальному контакту переменный резистор, у которого уровень сопротивления составляет 100 — 200 Ом. В процессе вращения ручки нужно убедиться в том, что показания датчика изменяются. В этом случае устранить неисправность можно будет только посредством полной замены прибора.

Основным признаком полной потери герметичности на месте монтажа прибора является появление в салоне запаха бензина.

Не горит щиток ВАЗ 2107: причины

Если на семерке перестала активироваться приборка — проверьте узлы.

Соответствующий предохранитель. Вставка нередко перегорает по причине попадания влаги или скачков напряжения в бортовой сети.
Далее проверяется проводка. Некоторые контакты могут плохо прилегать или касаться соседних клемм, что приводит к замыканию и закорачиванию.

Не работает приборка 2107

Если при включении зажигания на холодную машина не заводится и щиток не реагирует — проверьте вышеуказанные пункты и дополнительно осмотрите личинку замка зажигания. Обычно в этом месте отгорает контакт или окисляются соединения, что провоцирует потерю зажигания. Выделите повреждение массы. Провода могут окислиться, что приводит к потере контакта.

2107: не горит приборка, крутит стартер

Когда погас щиток или светит тускло – проверьте работу внешних ламп и иллюминацию салона машины. Когда все исправно – снимите приборку и проверьте контактные группы модуля.

Как устранить поломку?

Если топливный датчик работает некорректно, потребуется выполнить ремонтные работы. На каждой модели автомобиля процесс демонтажа этого устройства может значительно отличаться, а также требовать специального инструмента. Тем не менее, общие действия носят схожий характер и заключаются в следующем:

отсоединяется минусовая клемма от аккумулятора;
обеспечивается доступ к прибору путем демонтажа обшивки багажника;
откручиваются фиксирующие положение датчика крепежные болты, снимается пластина;
демонтируется изделие, металлические элементы зачищаются (если оно будет использоваться снова).

Доставать ДУТ необходимо только после отсоединения всех проводов и посторонних элементов. Изделие должно извлекаться легко, без видимых усилий. На старых авто прибор может «прикореть»: в таком случае его потребуется смазать специальной жидкостью (например, WD).

Распространенные неполадки

Система контроля над объемом топлива в бензобаке подвержена таким неисправностям:

стрелочный указатель лежит на нуле независимо от количества оставшегося в баке горючего;
прибор неправильно показывает уровень топлива – врет в большую либо меньшую сторону;
стрелка «скачет» или меняет показания за короткий промежуток времени;
не горит желтый индикатор минимального остатка топлива.

Причин падения стрелки на ноль встречается несколько:

Заедание либо заклинивание рычага.
Поплавок потерял герметичность и опустился на дно.
Разрыв электрической цепи из-за окислившихся контактов или проблемы с проводкой.
Поломка самого индикатора либо рычажного датчика – потенциометра.

Обычно неправильные показания и «скачки» стрелки – это следствие загрязнения реостата и бегунка. На автомобиле с большим пробегом эти детали могут износиться – тонкий слой на пластинах истирается, отчего между ними и бегунком пропадает контакт.

Датчик уровня топлива в баке посылает противоречивые сигналы, отражающиеся на приборной панели.

Одна из причин неработающего индикатора минимального уровня – перегоревшая лампочка на панели приборов. Реже встречаются проблемы с концевым контактом, находящимся внутри бака, либо обрыв электропроводки. В новейших системах лампа и вовсе загорается по команде контроллера, когда сопротивление рычажного потенциометра достигнет определенного значения.

Причины неисправности ДУТ на Ланосе

Часто владельцам автомобилей Ланос приходится сталкиваться с ситуацией, когда при включении зажигания, обнаруживается отсутствие признаков жизни стрелки указателя топлива. Хотя только вчера эта стрелка показывала полный бак. Причиной таковых показаний могут быть следующие факторы:

Из бака был слит весь бензин
Из строя вышел ДУТ, что особенно актуально, если в последнее время наблюдались перебои в его работе
Неисправность указателя количества топлива, что может быть вызвано по причине повреждения электрических цепей

Чаще всего причиной неисправности является именно тот датчик, который располагается внутри бензобака. Он выходит из строя чаще всего, так как большинство производителей выпускают не качественные датчики. При неисправности прибора, не стоит спешить его менять, так как иногда обычная очистка резистивных контактов помогает устранить неисправность. Разберемся с причинами неисправности ДУТ на Ланосе.

Когда стрелка на панели приборов всегда показывает только нулевое значение. Если в баке есть бензин, то причинами таких последствий являются — повреждение электропроводки, неисправность резистивных дорожек, поломка указателя, а также выход из строя предохранителя. Из собственных наблюдений надо сказать, что чаще всего причина скрывается в неисправности резистивных элементов (стирание дорожек), но первоначально не помешает проверить исправность предохранителя. За исправность ДУТ отвечает предохранитель F10
Когда стрелка УУТ поднимается на определенный уровень, а затем возвращается на нулевую отметку. Причиной такой неисправности является снижение качество контакта бегунка с резистивными дорожками потенциометра. Понадобится добраться до устройства, чтобы проверить возможность очистки контактов
Стрелка на индикаторе дергается — изношены контактные дорожки потенциометра
Неправильные показания — если Вы заправили полный бак бензина, а стрелка указателя при этом показывает всего полбака или того меньше, то причиной таких последствий являются — изгиб рычага, соединяющего бегунок с поплавком или разгерметизация поплавка

Если наблюдается неисправность с датчиком указателя топлива, то его необходимо первоначально проверить, и в случае неисправности заменить. Если дорожки ДУТ изношены, то прибор рекомендуется заменить. Трудностей с заменой прибора не возникает, но они появляются, когда покупаются новые датчики. Мало кто знает о том, что на автомобили Ланос устанавливаются два вида датчиков. Внешне они практически одинаковы, но главное их отличие в разнице сопротивления

Один вид ДУТ имеет один диапазон сопротивления по сравнению со вторым, и поэтому очень важно при замене установить датчик аналогичного типа

Замена датчика уровня топлива на ВАЗ 2107

Топливный датчик — важнейший компонент системы контроля уровня рабочих жидкостей. Неисправный датчик передает искаженную информацию на указатель уровня топлива. В результате топливный указатель либо не работает вовсе, либо предоставляет автолюбителю искаженные данные о расходе топлива. Далее расскажем как диагностировать неисправный датчик уровня топлива Ваз 2107 инжектор и приведем алгоритм последующей замены дефектной детали.

Признаки и причины поломки датчика уровня топлива Ваз 2107

Типовые признаки поломки контрольного элемента:

Указатель уровня топлива постоянно показывает «0»;
Стрелка прибора постоянно «скачет» во время движения;
При включении зажигания указатель остается в положении «0», но во время движения отображает корректный уровень бензина в баке;
Не горит индикатор низкого уровня топлива при малом количестве бензина в баке.

Причины поломки:

Износ дорожек платы. Износ происходит из-за работы бегунка датчика уровня топлива (далее — «ДУТ»). При незначительном износе можно загнуть бегунок, зафиксировав его так, чтобы он занял позицию выше изношенного участка платы.
Если ДУТ искажает фактический уровень бензина в баке, то сбилась корректная регулировка датчика: требуется изменить положение штифтов ДУТа. Нужно передвигать штифт так, чтобы стрелка указателя топлива перемещалась от положения «0» к положению «1». Если при фиксации в одном из крайних положений стрелка не «замирает», а меняет положение, то необходимо подогнуть штифт так, чтобы стрелка в позициях «0» и «1» оставалась неподвижной;
Если стрелка прибора отображения уровня топлива показывает «0» даже при работающем ДВС, то, скорее всего, окислились контакты ДУТа. Требуется демонтаж приборной панели и зачистка крепежа контактных проводов.

Диагностика неисправности

При выполнении ремонтных работ важно удостовериться в поломке ДУТа: некорректное отображение показаний также может быть следствием поломки указателя уровня топлива (УУТ). Для проверки функционирования деталей автомобилисту потребуется мультиметр

Все тесты лучше проводить с полным баком. При полном баке показания прибора на датчике колеблются в районе 7 Ом. Алгоритм проверки ДУТа:

«Скидываем» провода датчика;
Задаем сопротивление 330 Ом, подключаем резистор на 10 Ом;
Заводим мотором;
«Ползунком» мультиметра меняем значение сопротивления в диапазоне «0-10 Ом».

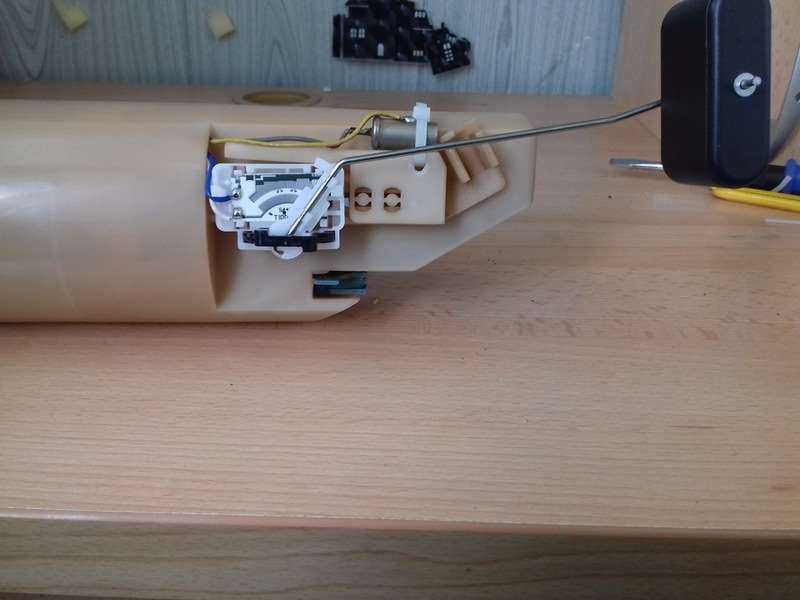

Замена датчика уровня топлива Ваз 2107

Для проведения ремонтных работ автолюбителю потребуются:

Набор ключей малого диаметра;
2 небольших отвертки: под прямой и крестовый шлиц соответственно;
Чистая ветошь;
Кусочек наждачной бумаги.

Работы рекомендуется производить спустя четверть часа часа после остановки силового агрегата, чтобы не успело «обнулиться» давление в системе подачи топлива.

Алгоритм действий по замене ДУТ 2107:

«Скидываем» клеммы с АКБ, чтобы обесточить автомобиль;
Вынимаем из блока предохранитель топливного насоса с маркировкой «Ф3»;
Демонтируем заднее сидение и откручиваем лючок, открывающий доступ к топливному насосу;
Отсоединяем от бензонасоса все шланги и провода;
Скидываем крепежных хомут, отводим бак в левую сторону;
Скручиваем гайки по периметру фланца топливного модуля; гаек там 8 штук;
Наклоняя топливный модуль, добираемся до поплавка, отсоединяем его;
Вынимаем сетчатый фильтр бензонасоса, чистим;
Переходим к колодке проводов бензонасоса;

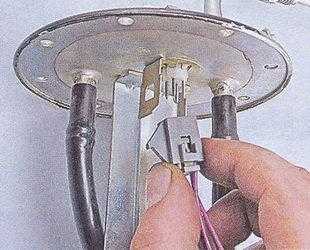

Демонтируем проводки ДУТа с колодки;
Удаляем винт крепления провода «массы» бензонасоса;
Удаляем два винта крепления указателя уровня топлива;
Перерезаем хомут крепления проводки;
Демонтируем ДУТ;
Сборку производим в обратном порядке.

Описанные выше действия требуют навыков тонкой работы с элементами топливной системы. Если Вы не уверены в собственных силах, воспользуйтесь помощью опытных сервисменов. Остались вопросы по алгоритму замены ДУТа ВАЗ 2107 — смотрите полезное тематическое видео

Система питания инжекторного двигателя автомобиля ваз 2107

Элементы системы питания инжекторного двигателя автомобиля ваз 2107

1 — воздухозаборник; 2 — корпус воздушного фильтра; 3 — рукав подвода воздуха к корпусу дроссельной заслонки; 4 — корпус дроссельной заслонки с регулятором холостого хода;

5 — топливная рампа; 6 — топливный фильтр; 7 — бензонасос с датчиком указателя уровня топлива; 8 — гравитационный клапан; 9 — перепускной клапан; 10 — предохранительный клапан; 11 — бензобак; 12 — адсорбер

Описание конструкции инжекторного двигателя автомобиля ваз 2107

Система питания автомобиля ваз 2107 предназначена для хранения запаса топлива, очистки топлива и воздуха от посторонних примесей, подачи воздуха и топлива в цилиндры двигателя автомобиля ваз 2107. Система питания инжекторного двигателя на автомобиле ваз 2107 состоит из бензобака, бензонасоса с датчиком указателя уровня топлива, топливопроводов, топливного фильтра, топливной рампы с форсунками, воздушного фильтра, рукавов подвода воздуха, дроссельной заслонки с приводом, а также системы улавливания паров топлива. Воздух, поступающий в цилиндры инжекторного двигателя ваз 2107, очищается от пыли воздушным фильтром.

Корпус воздушного фильтра

установлен в моторном отсеке автомобиля ваз 2107 на трех резиновых опорах. Воздушный фильтр на автомобиле ваз 2107 — сменный, выполнен из специальной бумаги. Чтобы исключить подсос загрязненного воздуха во впускной тракт, сверху воздушного фильтра имеется уплотнительная окантовка. Для замены воздушного фильтра на автомобиле ваз 2107 крышка фильтра выполнена съемной. Очищенный воздух проходит через датчик массового расхода воздуха по рукаву к дроссельной заслонке.

Корпус дроссельной заслонки

установлен на шпильках фланца ресивера. Дроссельной заслонкой регулируется количество воздуха, поступающего в цилиндры инжекторного двигателя ваз 2107. Привод заслонки — от педали «газа», тросовый. Заслонка вращается на оси в корпусе. В корпусе дроссельной заслонки выполнен канал для охлаждающей жидкости. Резиновыми шлангами канал связан с системой охлаждения автомобиля ваз 2107. Циркуляция охлаждающей жидкости через корпус дроссельной заслонки предотвращает обмерзание внутренних воздушных полостей корпуса зимой. В корпусе установлены штуцеры для соединения с адсорбером и системой вентиляции картера инжекторного двигателя.

корпус дроссельной заслонки ваз 2107

1 — штуцер для соединения с адсорбером;

2 — патрубок корпуса дроссельной заслонки;

3 — дроссельная заслонка; 4 — сектор привода дроссельной заслонки; 5 — штуцер отвода картерных газов; 6 — штуцеры для соединения с системой охлаждения двигателя; 7 — датчик положения дроссельной заслонки; 8 — регулятор холостого хода

Не работает датчик уровня топлива

ДУТ, как и любые другие элементы автомобиля, может систематически выходить из строя, в результате чего появляется потребность в ремонтных работах. Сейчас мы подробно рассмотрим самые частые причины данного явления:

Если показания ДУТ постоянно меняются («скачут»), возможно, на плате износились контактные дорожки, которые под влиянием времени стираются в результате того, что по ним постоянно перемещается бегунок устройства. Если стертая площадь не большая, попробуйте загнуть бегунок таким образом, чтобы он расположился выше стертого места, однако при большой площади износа, решить проблему удастся лишь заменив датчик.
Бывает, что при полном топливном баке, указательная стрелка датчика возвращается к нулевому значению. Возможная причина данного явления — неправильно размещенный ограничитель хода поплавка.
При работающем моторе и включенном зажигании, указательная стрелка остается неподвижной. Как правило, причина кроется в повреждении соединительных проводов, окислении их наконечников, неисправности приемника указателя или в перегорании предохранителя.
Если указательная стрелка уровня топлива постоянно падает к нулевому значению и, при этом, еще и дергается, следует проверить токосъемник, вероятно, он недостаточно касается резистора датчика, либо оборвалась обмотка резистора.
Кроме того, лампа предупреждения о минимальном уровне горючего в баке может вовсе перестать работать или работать некорректно, с перебоями. В данном случае, скорее всего проблема кроется в резисторе и, возможно, придется его заменить.

Наиболее распространенная проблема потенциометрических датчиков — быстрый их износ, а также окисление дорожек, чем и определяется появление описанных выше проблем.

Контроль расхода топлива транспортным средством в соответствии с пробегом

Данный метод не требует установки такого оборудования, как датчик контроля топлива, и используется в хозяйстве уже не один десяток лет. Еще совсем недавно такая система контроля была далека от совершенства и ее легко было обмануть. Объем затраченного горючего списывался по предоставленным показаниям спидометра, но при большом желании данные можно было сфальсифицировать.

Ситуация в корне изменилась при появлении систем мониторинга транспортных средств спутникового типа. Такие системы дают возможность получить точные данные по пробегу. Сфабриковать их водителю не под силу, так как они сразу же отправляются в транспортно-логистическую службу компании или ее диспетчерский центр. Из этого следует, что, владея информацией о точном пробеге транспортного средства, можно по специальной формуле просчитать количество затраченного топлива и полученные данные сверить с водительским отчетом.

И казалось бы, что на этом обсуждение темы контроля можно закрыть, но данный метод, при всей своей простоте и привлекательности, имеет и существенные недостатки, например:

— неточность полученных в процессе измерений данных,

— отсутствие возможности фиксировать заправку и слив в виде отчетов, что, как следствие, усложняет оперативный контроль.

Поэтому если выше представленные параметры имеют место быть, то следует обратить внимание на другие способы контроля расхода топлива автомобиля

Условия для корректной работы

Если вы ранее не сталкивались с электротехническими устройствами и не знаете принцип работы системы указания уровня топлива, ознакомьтесь со следующими понятиями:

переменное сопротивление (реостат) – аппарат, с помощью которого можно регулировать величину сопротивления. Чем больше сопротивление в цепи, тем меньший в ней протекает ток;
указатель уровень топлива (УУТ) – элемент панели приборов, указывающий количество горючего в баке. Может быть аналоговым или электронным;
датчик уровня топлива (ДУТ) – измеритель, расположенный в баке.

https://youtube.com/watch?v=UVK_Ce83wcw

Большинство систем указания уровня горючего в баке работают по единому принципу. В баке находится поплавок, на ответной части которого расположен скользящий контакт. Скользящий контакт двигается по пластине с контактами (резистивное вещество), жестко закрепленной на корпусе измерителя. Перемещение скользящего контакта меняет величину сопротивления, тем самым увеличивая либо уменьшая величину тока проходящего в цепи. Чем меньше сопротивление, тем больший ток протекает в цепи и тем больше отклоняется стрелка указателя уровня горючего.

Цепь включает в себя:

источник питания (питание появляется после включения зажигания);
предохранитель;
УУТ;
ДУТ.

Описан принцип работы ДУТ рычажного типа, но в случае с измерителем трубчатого типа разница только в способе изменения сопротивления в цепи. Измерители трубчатого типа можно встретить на БМВ. В новом поколении автомобилей ВАЗ и моделях иностранного производства ДУТ чаще всего рычажного типа и крепится к пластиковому корпусу насосной секции.

Контрольная лампа

Один из контактов лампы, сигнализирующей о низком уровне топлива, может быть прикреплен к реостату. В таком случае при снижении объема горючего сопротивление в цепи падает настолько, что величины тока становится достаточной для зажигания лампы.

В некоторых системах в цепь лампы включен отдельный терморезистор (сопротивление зависит от его температуры). Терморезистор закреплен в корпусе насосной секции. При снижении количества бензина/дизеля до определенного уровня он перестает омываться и охлаждаться топливом. Проходящий ток нагревает терморезистор, уменьшая его сопротивления. С уменьшением сопротивления начинает загораться лампочка на приборной панели.

Замена ламп подсветки приборной панели

Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.

Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:

уровень топлива и заряда аккумуляторной батареи;
индикацию включения дальнего света и габаритных огней, активации ручника;
индикацию включения поворотников;
давление смазочной жидкости в двигателе.

Вместо обычных лампочек накаливания, которые устанавливаются по умолчанию на заводе, сегодня можно использовать светодиоды. Они обеспечивают целый ряд преимуществ. Во-первых, служат гораздо дольше и существенно снижают нагрузку на бортовую электрическую сеть автомобиля. Во-вторых, можно значительно улучшить внешний вид торпеды, монтируя светодиоды разных цветов. Но такая замена обойдется несколько дороже, чему установка стандартных ламп.

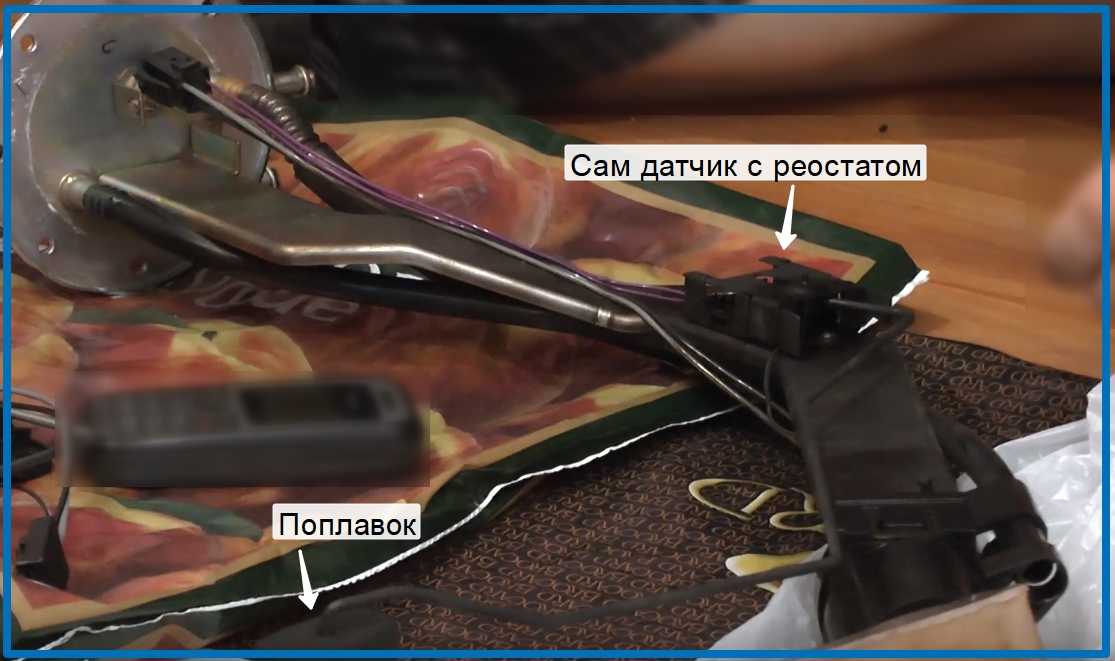

Как функционирует прибор?

Чтобы самому разобраться в проблеме, нужно понимать, как осуществляется замер уровня горючего и передача информации указателю прибора. Схема, реализованная в большинстве транспортных средств, включает следующие основные элементы:

поплавок, изготовленный из легкого полимера, погружен в бензобак и зачастую совмещен с блоком насоса;
датчик бензина – потенциометр (иначе – реостат) рычажного типа;
стрелка указателя со шкалой;
соединительные провода.

Во многих современных автомобилях к системе подключен электронный блок управления.

Классический реостат представляет собой открытую катушку из проволоки повышенного сопротивления. Рычаг, оснащенный контактом и прикрепленный к поплавку, поднимается либо опускается вместе с уровнем горючего в баке, а контакт перемещается по виткам обмотки. Классическая схема работает просто:

Реостат и стрелочный прибор включен в цепь последовательно, оба питаются от автомобильной бортовой сети.
При перемещении поплавка с рычагом сопротивление потенциометра меняется.
Изменение сопротивления вызывает повышение либо снижение силы тока в цепи, на что реагирует стрелка указателя. Шкала проградуирована по значениям сопротивления, соответствующим наполнению бензобака.

Обновленная версия системы работает с участием контроллера. Стрелка уровня топлива получает обработанный цифровой сигнал от электронного блока, подающего питание на потенциометр. Принцип работы не меняется, но схема позволяет получать более точные показания.

Прыгают стрелки приборов

Нередко случается так, что они просто начинают прыгать по шкале от минимума до максимума. Обычно, причиной такой неисправности оказывается плохая связь контакта с массой. Ее провод, идущий от щитка, фиксируется на перегородке, отделяющей моторный отсек от салона.

Отыскать его можно, сняв магнитолу с гнезда. Но если на ваш автомобиль монтировалась сигнализация, скорее всего, крепление этого провода для большего удобства было перенесено в более удобное место. Обычно, специалисты переставляют его за салонную обшивку, неподалеку от левой ноги водителя.

То же самое может ожидать автовладельцев и после установки магнитолы. В момент фиксации ее минусового кабеля, может быть, массовый провод щитка был некачественно завернут. В результате этой оплошности, под воздействием вибраций, передающихся на кузов машины, кабель мог ослабнуть.

Такое случается очень часто, а автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты нередко плохо заворачивают массовый провод из-за того, что делать это не совсем удобно.

Если же крепление этого кабеля оказалось качественным, стоит проверить сам щиток. Для этого его необходимо снять с места фиксации так, чтобы не пришлось отсоединять провода, идущие к колодкам.

Проверить нужно массовый кабель на белой колодке Х1, идущий к первому контакту. Помимо этого, стоит проконтролировать напряжение на 9, 6 и 10 контактах — оно должно быть не меньше 12 вольт

Вдобавок обязательно обратите внимание на состояние дорожек сзади щитка, по которым импульсы поступают к потребителям

Регулировка показаний

Если стрелка периодически повышает и понижает значения, то в этом случае поможет регулировка.

Регулировка датчика топлива (ДУТ) — снятие бензонасоса

Поднимаем задний диван.
Снимаем топливный насос, очищаем всё от грязи. (Подробнее о снятии бензонасоса здесь).

Подготовка к снятию бензонасоса

Если же в каком-либо положении стрелка указывает неверные значения, то необходимо с этой стороны подогнуть регулировочные языки, для того чтобы штанга поплавка смогла передвигаться вправо или влево свободно, в зависимости от своего расположения.

Регулировка контрольной стрелки на панели приборов

Если проблема заключается в стрелке на панели приборов, то необходимо снять панель приборов, и в ручную отрегулировать её.

Схема электрооборудования ВАЗ

Указатели поворота в указания режиме поворота, Указатель и сигнализатор резерва Контрольная, топлива лампа включения стояночного тормоза, электровентилятора Термовыключатель, Система управления электропневмоклапаном, Контрольная закрытия лампа воздушной заслонки карбюратора, Указатель охлаждающей температуры жидкости, Реле электровентилятора обмотка, возбуждения Обмотка генератора, Реле-прерыватель и сигнализатор поворота указателей, вольтметр, Тахометр, Контрольная лампа аккумуляторной заряда батареи, Контрольная лампа аварийного рабочей состояния тормозной системы. * Устанавливаются на части автомобилей выпускаемых. Выключатель аварийной сигнализации с контрольной Реле, лампой-прерыватель указателей поворота и аварийной Указатели, сигнализации поворота в режиме аварийной сигнализации, Контрольная, сигнализации лампа указателей поворота в режиме Звуковые. аварийной сигналы, Реле сигналов, Реле электродвигатель и контакты вентилятора охлаждения радиатора. Электрические автомобиля цепи ВАЗ-2104, Сигнализатор и реле обмотка включения реле обогрева заднего стекла, света Лампы заднего хода, защищаемые предохранителями в номиналы скобках предохранителей для монтажных блоков образца старого: Электродвигатель отопителя. Порядок условной штекеров нумерации в колодках: а-блок-фар, блока электропневмоклапаном управления карбюратора; б — монтажного блока и трехрычажного задних; в — переключателя фонарей нумерация выводов по порядку сверху выводов вниз Г- реле-прерывателя аварийной указателей и сигнализации поворота, реле-прерывателя очистителя стекла ветрового, очистителей фар и заднего стекла. фары-Блок; 2-боковые указатели поворота; 3 — аккумуляторная реле; 4 — батарея включения стартера; 5 — электропневмоклапан карбюратора; 6 — карбюратора микровыключатель; 7 — генератор 37.3701; 8 — моторедукторы очистителей электродвигатель*; 9 — фар вентилятора системы охлаждения двигателя*; 10 — включения датчик электродвигателя вентилятора*; 11 — звуковые сигналы; 12 — зажигания распределитель; 13 — свечи зажигания; 14 — стартер; 15 — датчик температуры указателя охлаждающей жидкости; 16 — подкапотная лампа; 17 — контрольной датчик лампы давления масла; 18 — катушка датчик; 19 — зажигания уровня тормозной жидкости; 20 — моторедуктор ветрового очистителя стекла; 21 — блок управления электропневмоклапаном электродвигатель; 22 — карбюратора насоса омывателя фар*; 23 — электродвигатель омывателя насоса ветрового стекла; 24 — выключатель стоп-реле; 25 — сигнала-прерыватель очистителя ветрового стекла; 26 — освещения регулятор приборов; 27 — реле-прерыватель аварийной указателей и сигнализации поворота; 28 — выключатель света заднего штепсельная; 29 — хода розетка для переносной лампы*; 30 — лампа; 31 — прикуриватель освещения вещевого ящика; 32 — монтажный вместо блок реле КЗ установлена перемычка; 33 — выключатели стойках на плафонов передних дверей; 34 — выключатели плафонов на задних стойках дверей; 35 — плафоны; 36 — выключатель контрольной стояночного лампы тормоза; 37 — выключатель контрольной лампы заслонки воздушной карбюратора; 38 — переключатель очистителя и омывателя стекла заднего*; 39 — выключатель аварийной сигнализации; 40 — трехрычажный выключатель; 41 — переключатель зажигания; 42 — реле зажигания; 43 — переключатель освещения наружного; 44 — выключатель заднего противотуманного света; 45 — цепи предохранитель противотуманного света; 46 — контрольная лампа масла давления; 47 — комбинация приборов; 48 — контрольная лампа топлива резерва; 49 — указатель уровня топлива; 50 — плафон задней освещения части саяве: 51 -юнтрольная лампа аккумуляторной заряда батареи; 52 — указатель температуры охлаждающей контрольная; 53 — жидкости лампа воздушной заслонки карбюратора; 54 — лампа контрольная стояночного тормоза*; 55 — блок контрольных контрольная; 56 — ламп лампа заднего противотуманного света; 57 — лампа контрольная обогрева заднего стекла; 58 — контрольная уровня лампа тормозной жидкости; 59, вольтмерт 60- спидометр 61 — лампа контрольная наружного освещения; 62 — контрольная лампа поворота указателей; 63 — контрольная лампа дальнего света 64 — вентилятора переключатель отопителя; 65 — выключатель обогрева заднего лампой с стекла подсветки*; 66, фонари освещения нормерного датчик; 73 — знака указателя уровня и резерва топлива, вентилятора электродвигатель отопителя 67 — дополнительный резистор электродвигателя электродвигатель; 68 — отопителя насоса омывателя заднего стекла: 69- фонари Задние: 70 — моторедуктор очистителя заднего стекла*; 71 — для колодки подключения к элементу обогрева заднего схема; 72.
