Капитальный ремонт двигателя 21126 лада приора ваз 2170 2171 2172

Проблемные места в двигателе

В период эксплуатации этого транспортного средства владельцы обнаруживают неисправности и слабые места мотора. К ним относятся следующие:

Помпа. Еще этот элемент называют жидкостным насосом. Он довольно часто ломается. Если владелец транспортного средства вовремя не посмотрел на показатели температурного датчика, то поломка жидкостного насоса может привести к тяжелым последствиям. Эта установка быстро перегревается, а потом ее просто заклинивает. Чтобы вернуть работоспособность детали, придется проточить цилиндры, а потом поменять поршневую группу.
Радиатор. Обязательно нужно периодически проверять радиатор. Довольно часто в местах, где имеются спайки, образуется течь. Их обязательно нужно устранить как можно быстрее.
Ролик в механизме газораспределения. Это еще одно слабое место, где могут появляться поломки. Если во время работы двигателя слышен гул в области под крышей ремня ГРМ, то обязательно нужно принять все необходимые меры. Если гул начал мешать, только когда поездка длительная, то функциональность ролика можно восстановить, используя побольше смазки. Однако на долгое время это не спасет, так что капитальный ремонт потребуется. Ролик придется заменить. Если и дальше игнорировать неприятные звуки, то в дальнейшем это приведет к тому, что нагрузка на ремень ГРМ значительно возрастает. В итоге он либо прорывается, либо слетает со своего места. Как следствие, клапаны гнутся, так что необходим полный ремонт всего агрегата.

Довольно часто водители Приоры предъявляют жалобы на то, что масло подтекает под крышкой механизма клапанного типа. Чтобы устранить такую проблему, нужно просто заменить прокладки.

Как правило, ремонтные работы заключаются в том, что требуется расточить цилиндры или просто заменить поршни.

Этапы ремонта

Для этого нужно при себе иметь отвертки и ключи, лопатку монтажного назначения, динамометрические ключи, мягкий молоток, а также устройство, чтобы установить поршни.

Алгоритм действий следующий:

Сначала нужно разобрать мотор. Это не составит труда, но все действия нужно выполнять медленно и аккуратно.
В первую очередь следует убрать весь скопившийся нагар, который располагается в области, где находятся цилиндры. Обязательно нужно снять нагар, расположенный в масляных канавках в области постелей цилиндров.

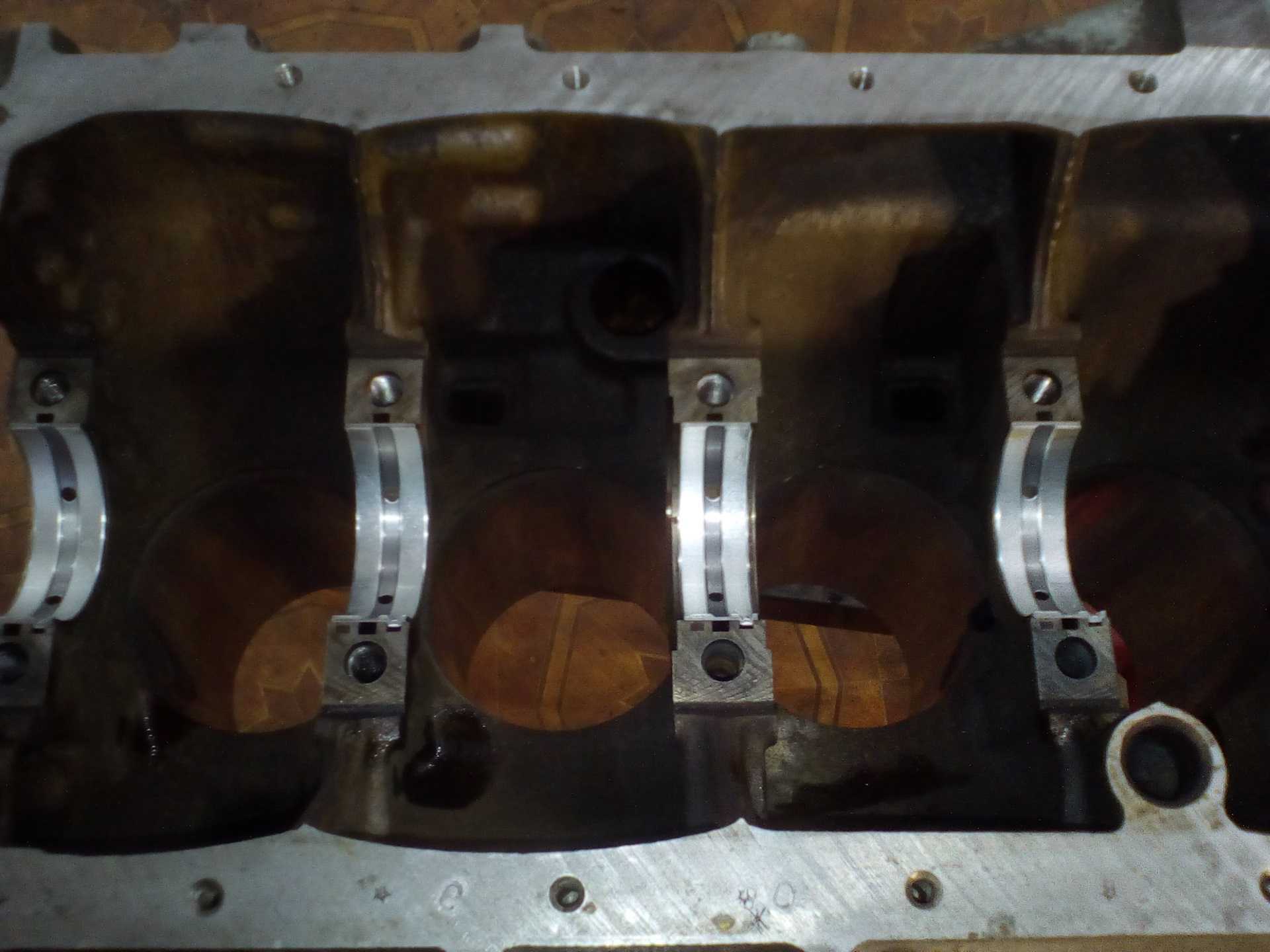

После этого нужно вставить вкладыши от подшипников. При этом следует ориентироваться на отметки, которые были сделаны по время разбора мотора. Усики стопорного типа вкладышей должны входить точно в пазы, которые имеются в постелях. Обязательно нужно следить за этим.
Теперь следует вкладыши намазать маслом.
Дальше в блоке цилиндров нужно установить коленвал. Потом смазываются маслом полукольца. При установке требуется проверить, чтобы канавки на них были направлены именно в сторону щек коленвала.
Потом нужно установить полукольца, которые выполнены из соединения алюминия и стали. Они отличаются белым оттенком. Установка осуществляется на переднюю сторону в постели, расположенной центрально.
С другой стороны на постели требуется закрепить металлокерамическое кольцо. Оно отличается желтоватым оттенком.
Дальше полукольца, которые уже установлены, нужно повернуть так, чтобы концы деталей располагались с торцом постели цилиндров.
Теперь нужно монтировать подшипники (корень) вкладышей в крышки. Снова нужно смотреть на отметки, которые были сделаны, когда агрегат разбирался. Нужно следить, чтобы усики стопорного типа входили точно в пазы. Потом вкладыши нужно хорошо намазать.
После этого устанавливаются крышки. Обязательно нужно смотреть на нумерацию их и цилиндра.
Затем требуется намазать моторным маслом резьбу на болтах и торцы, где будут закрепляться крышки.
Дальше в ход идет третья крышка, и снова закручиваются болтики. То же следует сделать и с болтами на 3, 4 и 5 крышке. Причем все нужно проводить именно с такой последовательностью.
Когда все болты закручены, нужно проверить, как легко идет коленвал. Для этого следует несколько раз его повернуть.
Потом ставится масляный насос и фиксируется. После этого нужно то же сделать с держателем для сальника, расположенного сзади.
В поршень устанавливается шатун. А потом вставляется и поршневой палец. Обязательно нужно намазать маслом и сам шатун, и палец.
Вмонтировать кольца стопорного типа. Проверить, чтобы они находились в канавках.
Потом укладывается маслосъемное кольцо и кольцо для поршня. Лучше всего для таких манипуляций иметь специальный инвентарь. Инструмент называется съемником.
Нужно проверить, что кольцо может свободно вращаться.
Протереть шатунные шейки, расположенные на коленвале. То же касается зеркал цилиндров.
В шатун устанавливается вкладыш, причем усики должны точно располагаться в шатуне. Поршень и вкладыш нужно намазать, а потом установить кольцо для сжатия. Шатун опускается в цилиндр.
Оправку нужно приложить к одному боку. Дальше используется обычная ручка молотка, чтобы поршень протолкнуть.
К области шейки коленвала следует монтировать головку от шатуна.
Вставить крышку и зафиксировать ее. Нужно следить за тем, чтобы маркировка на нижней части и на крыше четко находилась на одной стороне.
Заворачиваются все болты, а потом устанавливаются все остальные поршни.
Зафиксировать маслоприемник.
Поставить маховик и пластинку. Обязательно нужно предварительно воспользоваться фиксатором анаэробного типа для крепления болтов.
Наносится слой смазки.
Устанавливается картер для масла.

Двигатель ВАЗ 21114-100026080. Характеристика двигателя ВАЗ 21114.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,596
Степень сжатия:	9,6
Номинальная мощность двигателя при частоте вращения коленчатого вала 5200 об/мин,:	60 кВт.-(81,6 л.с.)
Диаметр цилиндра, мм:	82
Ход поршня, мм:	75,6
Число клапанов:	8
Минимальная частота вращения коленчатого вала , об/мин:	800-850
Максимальный крутящий момент при 3000 об/мин., Н*м:	125
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	95(неэтилирован.)
Система подачи топлива:	Распределенный впрыск с электронным управлением.
Свечи зажигания:	А17ДВРМ, BPR6ES(NGK)
Вес, кг:	112,0

ДВС ВАЗ 21114–00 (60 или 90) – Евро 2;

ДВС ВАЗ 21114–20 (50 или 62) – Евро 3;

ДВС ВАЗ 21114-70 (72) – Евро 4.

Двигатель ВАЗ 21114 может применяться для установки на автомобили ВАЗ Lada Kalina, ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.

Двигатель ВАЗ 21114 — это модифицированный вариант двигателя 2111. Целью модификации было увеличение объема ДВС до 1600 см куб.(2111 — 1500 см куб.) и повышение экологических показателей до требований европейских стандартов. Существует несколько вариантов комплектации. Двигатель 21114, в зависимости от комплектации, может соответствовать экологическим требованиям Евро 2, Евро 3, или Евро 4. Моторы комплектации ВАЗ 21114–00 (60 или 90) – Евро 2; ВАЗ 21114–20(50 или 62) – Евро 3; ВАЗ 21114-70(72) – Евро 4.

Следует отметить, что двигатель 21114 по конструкции основных узлов: блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от модели 11183.

Был разработан новый блок цилиндров 21114-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой (смотреть «Блок цилиндров»). Для увеличения объема потребовалось увеличить высоту блока на 2,3мм. ( высота от оси коленчатого вала до верхней поверхности блока — 197,1мм). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.

Установлен коленчатый вал 11183 -1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель — «11183».

Маховик и шкив коленчатого вала используются от ВАЗ 2110.

Внимание!

В двигателе применяется шатунно-поршневая группа 2110.

Головка блока цилиндров получила индекс – «11180». Головка имеет увеличенную камеру сгорания (81мм.х50мм.).

На двигателе ВАЗ-21114 используется фазированный впрыск. Это отличает его от ДВС ВАЗ-2111 с попарно-параллельным впрыском топлива. Поэтому на таких двигателях устанавливается распределительный вал с индексом 2111. В этой модификации, на конце вала, имеется штифт для контроля положения вала датчиком фазы. Распределительный вал приводится во вращение зубчатым ремнем 2108-1006040-10.

Шкив 11183-1006020 распределительного вала имеет отличие от шкива ВАЗ-2111. На установленном шкиве метка для установки фаз газораспределения смещена на два градуса, по отношению к метке шкива 2111.

Выбор поликлинового ремня, для привода генератора и других навесных агрегатов, определяется согласно наличию таких же конструктивных особенностей, как и на двигателе ВАЗ 2111.

Ресивер двигателя ВАЗ 21114 изготовлен из пластмассы, и отличается формой от модели используемой на двигателе ВАЗ 2111.

Произведены изменения в топливной системе двигателя.

Установка

Подготовленные группы установить на место также через верх цилиндра. Внимательно проверить и поставить на свои места шатунные вкладыши. Установить нижние элементы – крышки, и закрепить болтами.

Это связано с тем, что от момента затяжки зависит очень многое: и свобода вращения коленчатого вала, и одновременно плотность прилегания вкладышей к шейке этого вала. При слабом будет вытекание масла без должного смазывания, а при сильном – подклинивание и, опять же, недостаточная смазка. Исходя из этих соображений, эта величина должна быть ровно 43,32-53,51H*м или ещё 4,42-5,46 кгс*м. Только так и никак иначе. После этого можно производить полную сборку в обратном порядке.

Преждевременные неисправности двигателя Лада Приора

К большому сожалению автолюбителей, идеальной техники, которая будит вечно работать без поломок не изобретено. Все виды техники и механизмов имеют конкретный срок работы. После истечения этого срока, механизмы теряют КПД или вообще выходят из рабочего состояния. Но иногда случается так, что исправный механизм с предполагаемым большим ресурсом внезапно выходит из строя.

Таких мест на моторе Лада Приора несколько:

Износ роликов ГРМ

В первую очередь к таким механизмам нужно отнести привод ГРМ. Случается так что преждевременно приходят в неисправность ролики, что приводит к перетиранию, разрыву или проскакиванию ремня ГРМ. Результат всегда один и тот же, механические повреждения клапанов. Возможно причина, в не подлинности производителя, но обычному покупателю отличить подделку от настоящей детали невозможно.

Разрыв ремня ГРМ

Так же, прежде срока своей эксплуатации может выйти из строя ремень ГРМ, он может разорваться не проработав и 100 тыс., км. Это при том, что производитель заявляет ресурс в 200 тыс., км., пробега. Вполне возможно, что некачественные ремни ГРМ выпускают поддельные фирмы производители. Но водителю, нового автомобиля, будит не лёгче, если он узнает, что у него лопнул поддельный, а не подлинный ремень ГРМ.

Течь радиатора охлаждения

Слабым местом ВАЗ 21126 является радиатор охлаждения. Течь радиатора происходит по причине низкого качества изделия, это одна из самых распространённых неисправностей. Она может привести к перегреву двигателя и деформации облегчённых деталей ШПГ.

Загрязнение дроссельной заслонки

На двигателе Лада Приора слабым местом является дроссельная заслонка. Её загрязнение ведёт к неполадкам других систем двигателя, таким как: датчик указывающий положение заслонки, датчик указывающий расход воздуха, регулятор ХХ. При этих проблемах двигатель может троить, нестабильно работать. На холостом ходу могут появиться плавающие обороты;

Поломка термостата

На 126 двигателе в любое время может выйти термостат. Качество его сборки оставляет желать лучшего. Поэтому он может в любое время и в любом положении заклинить. Если термостат поймает клина в открытом положении, то двигателю трудно будит набрать рабочую температуру. А если термостат заклинит в закрытом положении то движок будит быстро перегреваться. В любом случае термостат подлежит замене;

Электроника

Электроника на 126 движке не лучшего качества, часто выходят из строя множественные датчики, катушки, свечи, ЭБУ. Диагностика автомобиля подскажет, какую деталь нужно заменить.

Троение двигателя

Если двигатель троит, а все вышеперечисленные неполадки не актуальны, значит причина в забившейся форсунки. Форсунки, установленные на 126 моторе, можно очистить собственными силами.

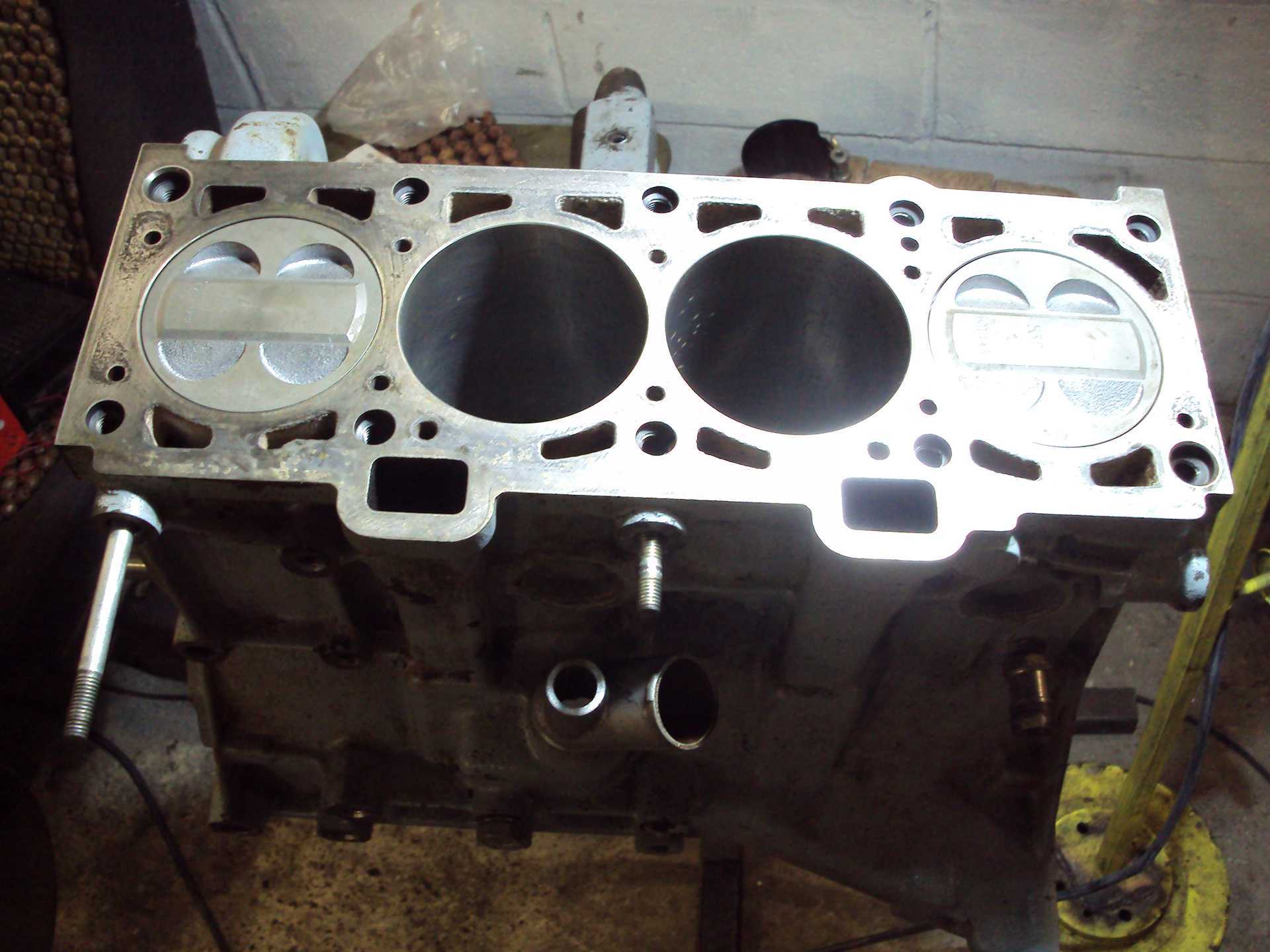

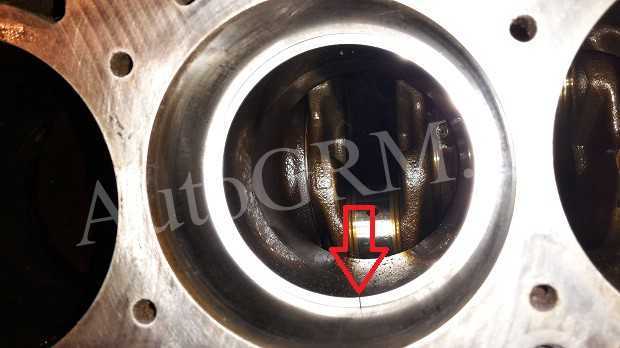

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт. Затягиваем коренной подшипник моментом 8 кгс*м.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же. Не перепутайте!

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру. В дальнейшем местами их не меняем. По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо. На кольцах обязательно выбита надпись «ТОР», она должна смотреть вверх. Кольца в канавках поршня должны обязательно легко вращаться.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Ремонт Priora 89

Снятие распределительных валов и замена гидротолкателей клапанов

Работу проводим для замены распределительных валов и гидротолкателей клапанов. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»). Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.

Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем… …и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…

…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров. Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров Крышка установлена на герметике, поэтому…

…отверткой поддеваем крышку за прилив…

…и снимаем ее. Для проверки исправности гидротолкателя…

…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель). В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить. Аналогично проверяем другие гидротолкатели. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»). Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»). Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Расположение болтов крепления корпуса подшипников распределительных валов

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса). Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…

…вынимаем распределительные валы с сальниками.

Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.

Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов. Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…

…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…

…вынимаем гидротолкатель. При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа. Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров. На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников

Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»). С другой стороны головки блока цилиндров оправкой запрессовываем заглушки. Дальнейшую сборку проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.

Места нанесения герметика на крышку головки блока цилиндров

Гнет ли клапана Лада Гранта при разрыве ГРМ?

Обрыв ремня ГРМ приводит к деформации клапанов

Основная проблема владельцев Лада Гранта с 8-ми клапанным двигателем — необходимость капитального ремонта мотора в случаях обрыва ремня ГРМ. Несмотря на то, что Гранта спроектирована на основе Лады Калины, которая имеет надежный двигатель с точки зрения подверженности его разрыву клапанов, при возникновении подобной ситуации проблем не избежать.

Многочисленные отзывы о Ладе позволяют сделать вывод, что основная причина кроется в клапанной системе (8 или 16). Для моторов с 16 клапанами предусмотрено наличие удлиненных поршней с углублениями внутри ДВС. Проще говоря, при разрыве ремня ГРМ клапаны не встречаются с работающим поршнем, а падают в эти пазы. Иная ситуация складывается с Лада Гранта Лифтбек с 8 клапанным двигателем.

В моторе Лады Гранты присутствует облегченная поршневая система. Она повышает мощность автомобиля при движении на высоких скоростях, однако снижает скорость разгона на коротких дистанциях. Для достижения такого результата потребовалось укоротить поршни ДВС. Таким образом, разрыв газораспределительного ремня приводит к тому, что клапаны гнутся.

Такая же проблема может возникнуть и с двигателем Лады Приоры (или ВАЗ-11186). Однако она имеет широкий ремень ГРМ, что снижает риски выхода из строя клапанной системы практически к минимуму, независимо от того, 8 или 16 клапанов используется

Важно иметь в виду, что разрыв ремня — очень редкая ситуация. Она может возникнуть в случае, если автомобиль или начинает движение при буксировке. Чтобы избежать ситуации, когда двигательная система выходит из строя вследствие разрыва клапанов, необходимо раз в 30 000 км не только проверять состояние, но и производить регулировку клапанов

Это не зависит от того, 8 или 16 клапанов при этом используется. Также в случае выхода их из строя незамедлительно менять на новые. Отзывы об этом можно найти в большинстве технических изданий

Чтобы избежать ситуации, когда двигательная система выходит из строя вследствие разрыва клапанов, необходимо раз в 30 000 км не только проверять состояние, но и производить регулировку клапанов. Это не зависит от того, 8 или 16 клапанов при этом используется. Также в случае выхода их из строя незамедлительно менять на новые. Отзывы об этом можно найти в большинстве технических изданий.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Устройство ступичного узла. Cпособы снятия и замены подшипника передней ступицы на «Лада Приора» ВАЗ 2170

Чтобы понять принцип замены ступичного подшипника переднего колеса, сначала необходимо изучать устройство подшипникового узла, а так же компоновку подвески.

В специальной таблице кратно изложена технология замены шарикоподшипника ступицы четырьмя основными способами:

№ п/п	Способ	Описание операций	Требуемый инструмент
1	Со снятием стойки (без сход развала)	– Демонтировать стойку с поворотным кулаком – Выпрессовать прессом или съемником СП из кулака – Заменить деталь непосредственно на стойке – Поставить стойку обратно	Чашечный съёмник
2	Без снятия стойки (со сход развалом)	– Открутить поворотную цапфу со ступицей от стойки – Выпрессовать и заменить шарикоподшипник – Установить поворотный кулак обратно
3	Замена непосредственно на автомобиле (без снятия стойки и кулака)	– Открутить гайку ступицы – Чашечным съемником выпрессовать старый и запрессовать новый элемент качения – Собрать узел в обратной последовательности
4	Без съёмника (со снятием или без снятия стойки)	– Демонтировать стойку или поворотную цапфу – Выпрессовать деталь из кулака со ступицей при помощи оправки – Запрессовать при помощи тисков или оправки – Монтировать узел обратно	Тиски, оправки или накидные головки

Двигатель работает нормально – горит «CheckEngine»

Значок «CheckEngine» при нормальных условиях должен загореться во время пуска мотора и исчезнуть через секунду. Если лампочка горит или загорелась во время движения, при этом не тухнет, то это может свидетельствовать о наличии неисправности. Если двигатель работает стабильно, а на панели приборов горит «CheckEngine», то причин может быть несколько.

Для экономии времени и в случае невозможности самостоятельной диагностики можно обратиться за помощью к специалистам. Такие ситуации возникают обычно по причине незначительных неисправностей, не влияющих кардинально на работу мотора. Варианты могут быть следующие:

Лампочка горит только во время движения. Следует проверить уровень масла. Если показатели в норме, необходимо поменять смазочный материал, одновременно проведя диагностику на наличие других ошибок самостоятельно или на специализированной СТО.
Индикатор мигает. Причина может быть в некачественном топливе – из-за этого свечи заливает.
Индикатор горит постоянно

Обратите внимание на исправность бензонасоса и топливный фильтр. Замена фильтра и устранение неисправности бензонасоса решит проблему.. Активация «CheckEngine» может возникать из-за отсутствия искры с катушек зажигания

«Пробой» высоковольтных проводов тоже служит причиной индикации проверки мотора на панели приборов

Активация «CheckEngine» может возникать из-за отсутствия искры с катушек зажигания. «Пробой» высоковольтных проводов тоже служит причиной индикации проверки мотора на панели приборов.

Замена

Работы нужно производить, с помощью необходимого инструмента. Существует два варианта замены ступичного подшипника — с последующей геометрией колес и без ее необходимости. Замена аналогична на всех автомобилях ВАЗ (переднеприводных).

Инструмент, который понадобиться:

Трещотка с головкой на «7», «10», «13», «17», «19» или E30;
Ключ для откручивания ШРУС-а или головка на «30»;
Мощная плоская отвертка ;

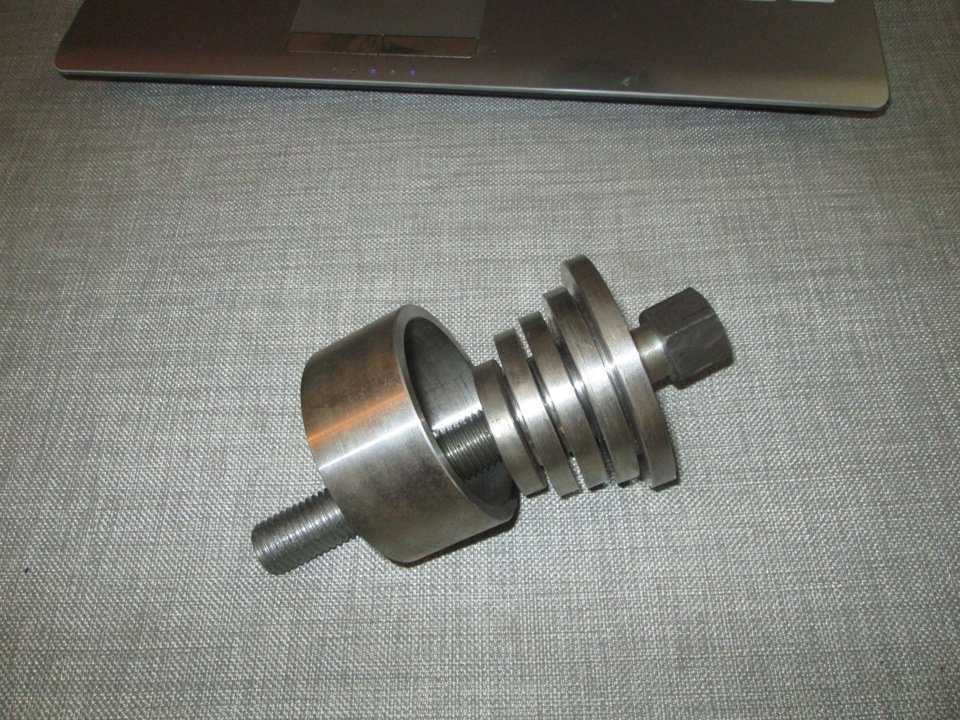

Газовая горелка или съемник ступичного подшипника;
Молоток;
Съемник рулевых наконечников (может не понадобиться);

Замена с последующей геометрией колес

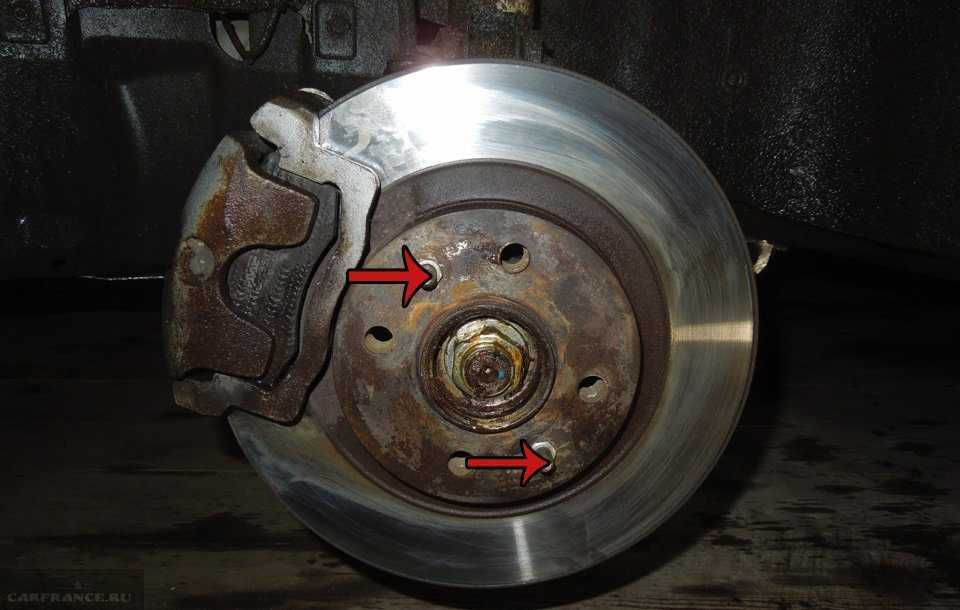

Начать необходимо с откручивания гайки ШРУС-а, автомобиль должен быть установлен на горизонтальной плоскости с немного вывернутым в сторону рулем. Ключом откручиваем гайку гранаты против часовой стрелки.

Откручиваем суппорт от поворотного кулака и подвешиваем его за проволоку (не в коем случае не подвешивайте суппорт за тормозной шланг).

Демонтируем тормозной диск откручивая направляющие.

Отвинчиваем два болта крепящих стойки к поворотному кулаку.

Отвинчиваем болты крепления шаровой опоры.

Демонтируем поворотный кулак с автомобиля.

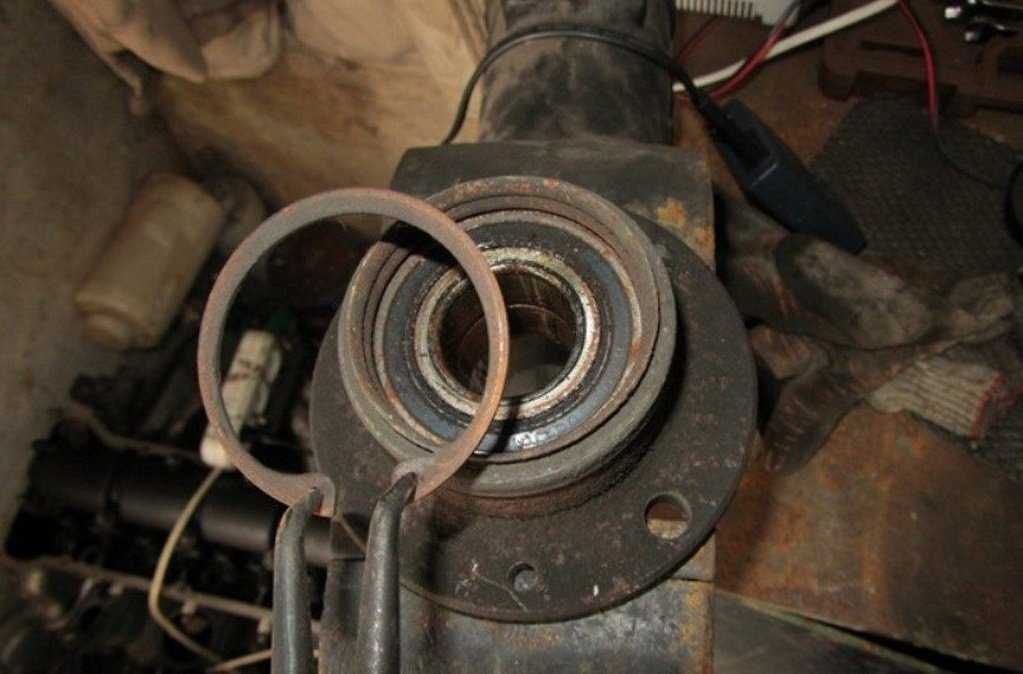

Вынимаем стопорные кольца с двух сторон из кулака.

Далее нам следует выбить старый подшипник для этого можно воспользоваться выколотой необходимого диаметра или же использовать съемник.

Затем как подшипник будет извлечен необходимо установить новый. Предварительно установив одно стопорное кольцо и с противоположной стороны запрессовывать новый.

Если есть съемник, то аккуратно запрессовываем новый подшипник, избегая перекоса.

Если нет съемника, то предварительно необходимо новый подшипник положить в морозильную камеру на пару часов.

Замена без геометрии колес

Для того чтобы провести замену без надобности в геометрии колес необходимо полностью демонтировать поворотный кулак в сборе со стойкой.

Не снимая колеса с автомобиля нам необходимо ослабить гайку ШРУС-а (гранаты) на «30». Для этого ключом откручиваем гайку гранаты против часовой стрелки.

Подворачиваем автомобиль, фиксируемого для того чтобы он не покатился и не упал с домкрата. Снимаем колесо.

Разводим тормозные колодки с помощью плоской отвертки.

Откручиваем суппорт от поворотного кулака и подвешиваем его за проволоку (не подвешивайте суппорт за тормозной шланг).

Снимаем тормозной диск, путем отвинчивая двух направляющих колеса.

Откручиваем крепление рулевого наконечника и вынимаем его с помощью съемника из сошки стойки.

Откручиваем два болта крепления шаровой.

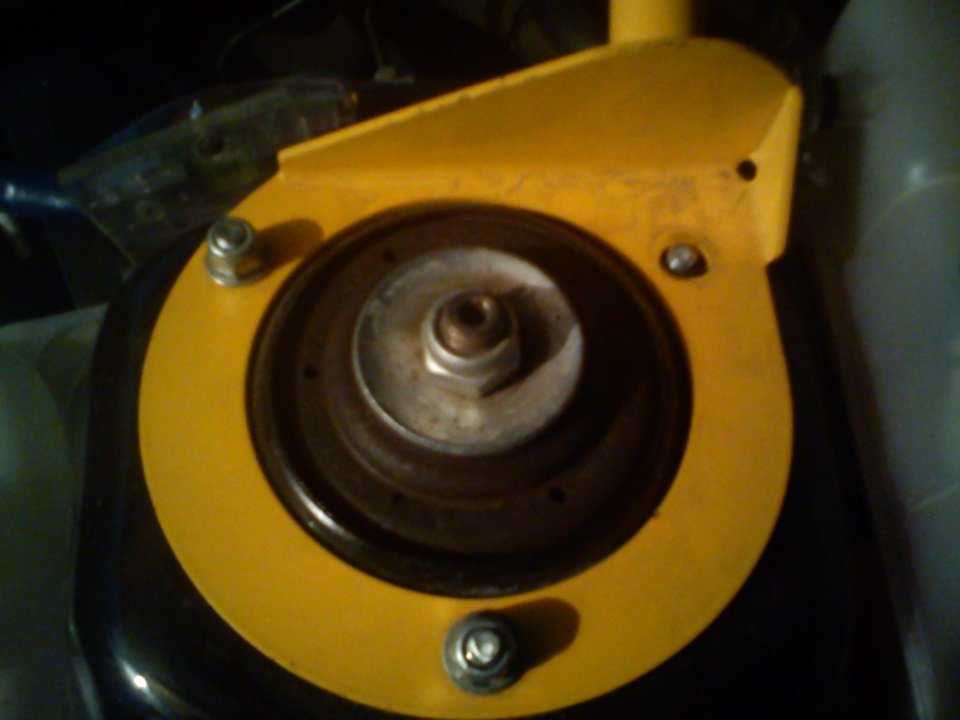

Откручиваем три болта крепления опоры стойки к лонжерону.

Вынимаем стойку вместе с поворотным кулаком из автомобиля.

Следующим этапом будем извлечение подшипника из кулака и установока нового.

Вынимаем стопорные кольца с двух сторон из поворотного кулака.

Далее необходимо выбить старый подшипник для этого можно воспользоваться выколотой диаметра меньше чем диаметр подшипника или же использовать съемник.

После того как старый подшипник будет извлечен необходимо установить новый. Предварительно установив одно стопорное кольцо и с противоположной стороны запрессовывать новый подшипник. Для этого если есть съемник, то аккуратно запрессовываем подшипник, избегая перекоса. Если нет съемника, то предварительно необходимо новый подшипник положить в морозильную камеру на пару часов (для того чтобы его диаметр немного уменьшился).

Далее горелкой нагреваем поворотный кулак и аккуратно опускаем в него подшипник, немного постукивая

ВАЖНО избегайте перекоса, подшипник должен идти ровно без закусываний

Процесс замены ступичного подшипника завершен.
