Сцепление автомобиля kia rio

Запчасти для грузовых автомобилей

Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко для дизельного двигателя

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245) постоянно замкнутое, однодисковое, сухое, с центральной нажимной диафрагменной пружиной и демпферным устройством на ведомом диске. Нажимной диск 19 (рис. 1) соединен с кожухом 10 тремя группами пластин.

Сцепление и механизм выключения ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко расположены в картере 21 сцепления, который крепится к заднему листу двигателя десятью гайками 16 шпилек и болтом, под которые установлены конические пружинные шайбы 15 выпуклой стороной к гайкам и головке болта.

Центрирование картера сцепления относительно оси коленчатого вала двигателя осуществляется с помощью двух штифтов 20, запрессованных в картер сцепления. На картере сцепление установлены кронштейны 6 задних опор двигателя, которые крепятся болтами 5.

Рис. 1. Сцепление ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245)

1 маховик; 2, 5 — болты; 3 — вилка; 4 — задняя подушка; 6 — кронштейн задней опоры двигателя; 7 — защитное кольцо; 8 — муфта сцепления; 9 — заклепка фрикционной на¬кладки; 10 — кожух; 11 — опорное кольцо; 12, 20 — штифты; 13 — подшипник; 14 — первичный вал коробки передач; 15 — шайба; 16 — гайка; 17 — ведомый диск; 18 — тарельчатая нажимная пружина; 19 — нажимной диск; 21 — картер сцепления

Зазор между нажимной пружиной 18 и подшипником муфты 8 отсутствует, поэтому внутреннее кольцо подшипника вращается с частотой вращения коленчатого вала двигателя. В процессе эксплуатации сцепление не требует регулировок.

Привод управления сцеплением ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко — гидравлический. Главный цилиндр сцепления 15 (рис. 2), закрепленный на щитке передка кабины, приводится в действие подвесной педалью 20.

Главный цилиндр сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко соединен шлангом 2 с одной из секций трехсекционного питающего бачка 1, снабженного датчиком сигнализатора аварийного падения уровня тормозной жидкости (две другие секции бачка питая гидравлический привод двухконтурной рабочей тормозной системы).

Рис. 2. Привод сцепления автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

В — компенсационное отверстие; Г — перепускное отверстие; 1 — питающий бачок; 2 — питающий шланг; 3, 18 — штуцера; 4, 23 — защитные колпаки; 5, 24 — толкатели; 6,33 — втулки; 7,34 — поршни; 8 — клапан поршня; 9, 14, 35 — манжеты; 10,32, 37 — пружины; 11 -муфта; 12 — гайка; 13 — упорная шайба; 15 — главный цилиндр сцепления; 16 — клапан главного цилиндра сцепления; 17 — упорное кольцо; 19 — трубопровод; 20 — педаль; 21 — шланг; 22 — рабочий цилиндр сцепления; 25 — крышка; 26 — кольцо вилки; 27 — ось опоры вилки; 28, 30 — ролики; 29 -палец муфты; 31 — подшипник муфты; 36 — распорная втулка

Рабочий цилиндр 22, закрепленный на верхней части картера сцепления, соединен с главным цилиндром трубопроводом 19 и шлангом 21, снабжен клапаном для удаления воздуха из гидросистемы. При не нажатой педали полость под поршнем 7 главного цилиндра соединена с бачком через компенсационное отверстие В, что исключает повышение давления в гидросистеме и пробуксовку сцепления.

Поджатие подшипника 31 муфты выключения сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко к нажимной пружине с усилием 70-100 Н (7-10 кгс) осуществляет с помощью пружины 32 через поршень 34, толкатель 24, вилку 3 (см. рис. 1) и муфту 8. При износе накладок сцепления под действием нажимной пружины система занимает новое положение, сжимая пружину 32 (рис. 2).

Избыток жидкости из рабочего цилиндра сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко через трубопровод в компенсационное отверстие в главном цилиндре попадает в бачок.

Имеющийся загиб длины рабочего цилиндра на перемещение поршня обеспечивает (без регулировки) расчетный износ накладок сцепления. Положение (ход) педали сцепления относительно пола регулируется изменением длины толкателя 5. Ремонтные работы со сцеплением можно проводить без снятия двигателя с автомобиля.

Снятие сцепления автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

Для снятия сцепления необходимо снять коробку передач и картер сцепления.

Для снятия картера сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко необходимо выполнить следующее:

— отсоединить трубу системы выпуска газов от картера сцепления; — отвернуть болты крепления и снять крышку рабочего цилиндра сцепления; — отвернуть гайки шпилек крепления рабочего цилиндра сцепления, поднять вверх рабочий цилиндр в сборе с толкателем, не отсоединяя шланг;

Проверка сцепления и признаки неисправности

Все неисправности сцепления можно отнести к нескольким категориям:

1. Проскальзывание сцепления.

Для проверки проскальзывания вам нужно тронуться на автомобиле, включить вторую передачу и резко до упора нажать педаль газа, автомобиль должен ровно ускоряться, обороты двигателя должны расти линейно, без резких повышений. Если вы нажимаете педаль газа, но происходит только повышение оборотов двигателя, а автомобиль не ускоряется — это означает, что сил трения между маховиком, ведомым диском и нажимным диском недостаточно, чтобы передать крутящий момент на первичный вал КПП. Если совсем просто, то эти детали недостаточно хорошо прилегают друг к другу.

1. Повышенный шум.

Для проверки сцепления на предмет повышенного шума, нужно завести автомобиль и на холостом ходу несколько раз плавно нажать педаль сцепления. Вы не должны услышать каких-либо шумов, которые появляются в момент работы педалью сцепления. Также, рекомендуется во время плавного движения на автомобиле, на разных скоростях произвести такую же проверку. Если совсем просто, вы не должны слышать шумов, которые возникают при работе педалью сцепления. Если все-таки вы слышите какие-либо шумы, то сцепление неисправно.

1. Затрудненное переключение передач.

Для проверки необходимо: на холостом ходу двигателя, нажать педаль сцепления и произвести включение всех передач, включая заднюю. Эту же проверку необходимо провести на автомобиле в движении. Передачи должны включаться четко, практически без усилий. При включении передач не должно наблюдаться треска или скрежета.

1. Большой свободный ход педали сцепления.

Попробуйте тронуться на автомобиле, обратите внимание, как долго вам приходится поднимать ногу вместе с педалью сцепления, прежде чем автомобиль начнет двигаться. Свободный ход должен быть в пределах 2-3 см

Если он больше, то требуется регулировка сцепления. Также, это может означать, что ведомый диск сцепления имеет большой износ, и может потребоваться скорая его замена.

Принцип работы фрикционного сцепления

Работа сухого однодискового фрикционного сцепления очень проста и сводится к следующему. Сцепление постоянно включено — это обеспечивается диафрагменной пружиной (или рядом пружин), которая прижимает нажимной диск к ведомому диску и к маховику. В таком положении весь узел сцепления вращается как единое целое, и крутящий момент полностью передается на коробку передач.

При переключении передач сцепление выключается: при нажатии на педаль пружина сжимается (с помощью привода сцепления, нажимной вилки, муфты и выжимного подшипника), ее пластины, закрепленные в «корзине», действуют как рычаги, и отводят нажимной диск от ведомого диска. В этот момент передача крутящего момента от двигателя коробке прекращается и можно переключить передачу.

После включения нужной передачи педаль сцепления отпускается, пружина возвращается в исходное положение, прижимая нажимной диск к ведущему диску и к маховику — передача крутящего момента возобновляется.

Однако главное преимущество и все возможности сцепления проявляются в момент начала движения автомобиля. Сцепление устроено таким образом, что диски могут прижиматься друг к другу с различным усилием, а поэтому передача крутящего момента может производиться в такой степени, в которой это необходимо. Если слегка отпустить педаль сцепления, то диски будут прижаты друг к другу слабо и проскальзывать, соответственно, и крутящий момент будет передаваться на коробку и колесам не полностью — так становится возможным трогание с места и плавный разгон автомобиля.

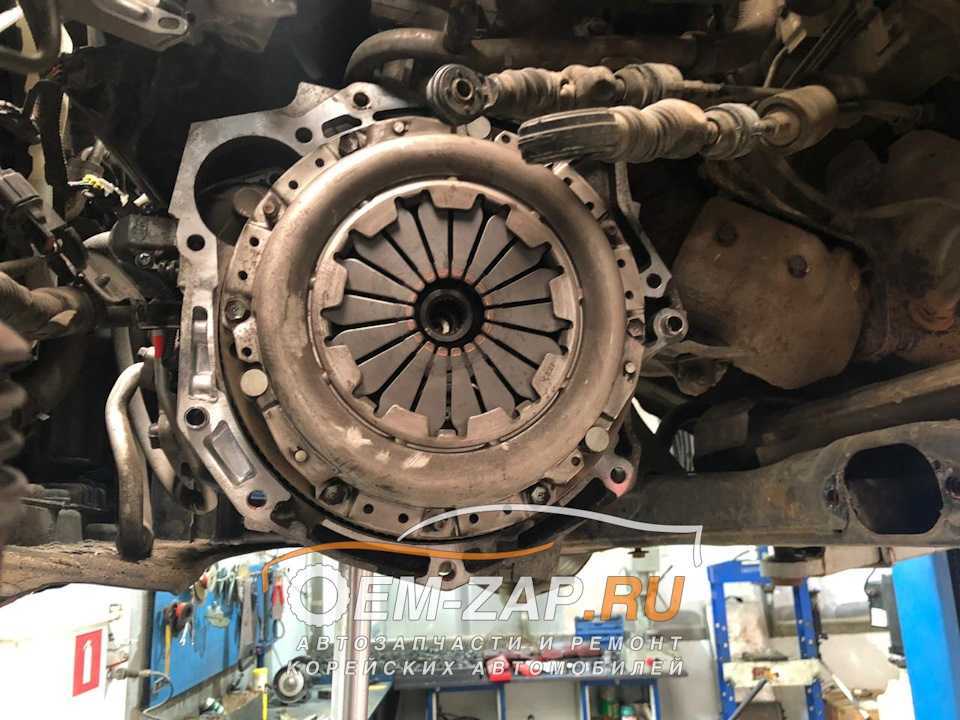

Замена, ремонт корзины сцепления

Замены корзины сцепления – операция, которую мастеровые водители проводят в гараже, при помощи домкрата и подпорных колодок. Если есть возможность пользоваться подъёмником, то надо им пользоваться.

Работа по замене корзины, и ремонт муфты сцепления, дело непростое, для непосвященного человека. Технологические особенности снятия КПП и отсоединения сцепления у разных моделей разные, поэтому мы описываем принцип и последовательность операции по замене корзины.

Первое – вам необходим мануал, а именно, руководство по ремонту вашего автомобиля. Обязательно

Именно, методика ремонта и обслуживания.
Второе, что нужно, это обзавестись каталогом деталей (что-то может оказаться лишним, чего-то может недоставать).
Важно, при разъединении коробки передач, перед снятием сцепления, нужно помечать положение всех вращающихся деталей, для того, чтобы при обратном монтаже (при неправильной установке), не возникало вибраций.
Отсоединяем рычаг переключения передач в салоне.
Добираемся до коробки передач и отсоединяем её.
Откручиваем болты крепления корзины к маховику. Если маховик проворачивается, то держим его монтажкой.
Снимаем корзину сцепления и ведомый диск.
Муфта выключения сцепления демонтируется вместе с подшипником

По ходу ремонта оцените состояние вилки сцепления, да и остальных деталей, втулку и так далее.
Выжимной подшипник нужно будет выпрессовывать из муфты. Это трудоемкая операция. После выпрессовки, меняется подшипник сцепления. Для смазки применяете только те смазочные материалы, которые рекомендованы производителем.

Перед сборкой сцепления, все детали тщательно промываете в керосине, одновременно производите их дефектовку. Поврежденные детали сцепления ни в коем случае не устанавливайте обратно.

Сборку сцепления производим после очистки деталей от старой смазки и нанесения новой. Монтаж сцепления и коробки передач, естественно, осуществляем строго в обратной последовательности.

Важно! Обратите внимание на затяжку болтов. Необходимо уточнить параметры момента затяжки болтов корзины к маховику и так далее

Как правильно пользоваться сцеплением на автомобиле

На практике работа со сцеплением автомобиля в основном выражается в выработке навыка правильного трогания с места, особенно на подъеме. При оживленном городском движении умелая работа с педалью позволит автомобилю двигаться плавно и не заглохнуть при резком торможении.

При начале движения, нужно, отпуская педаль сцепления, уловить момент соприкосновения дисков, уравновесить скорости их вращения, и дальше плавно отпустить педаль. Ориентир – число оборотов двигателя. Если двигатель работает равномерно, значит, сцепление включается правильно.

Сцеплением следует пользоваться лишь при старте, переключении передач и при остановке автомобиля. Выполнение этого требования продлит срок его службы.

• Резкое или, наоборот, замедленное отпускание педали сцепления при старте приводит к ускоренному износу рабочей поверхности дисков.
• Остановка на светофоре при нажатой педали и включенной передаче не лучшим образом скажется на работе нажимных пружин, подшипника и вилки выключения.

Две главные неисправности механизма сцепления – это недостаточно плотное соприкосновение дисков и недостаточно полное их разъединение.

1. В первом случае сцепление пробуксовывает, а у автомобиля будет наблюдаться плохая динамика разгона. Обычно это является результатом износа ведомого диска, его фрикционных накладок.
2. Во втором случае в результате неполного разъединения дисков при включенной передаче и нажатой педали автомобиль пытается поехать.

Если эти неисправности не устраняются регулировкой привода, то необходим ремонт самого механизма в стационарных условиях.

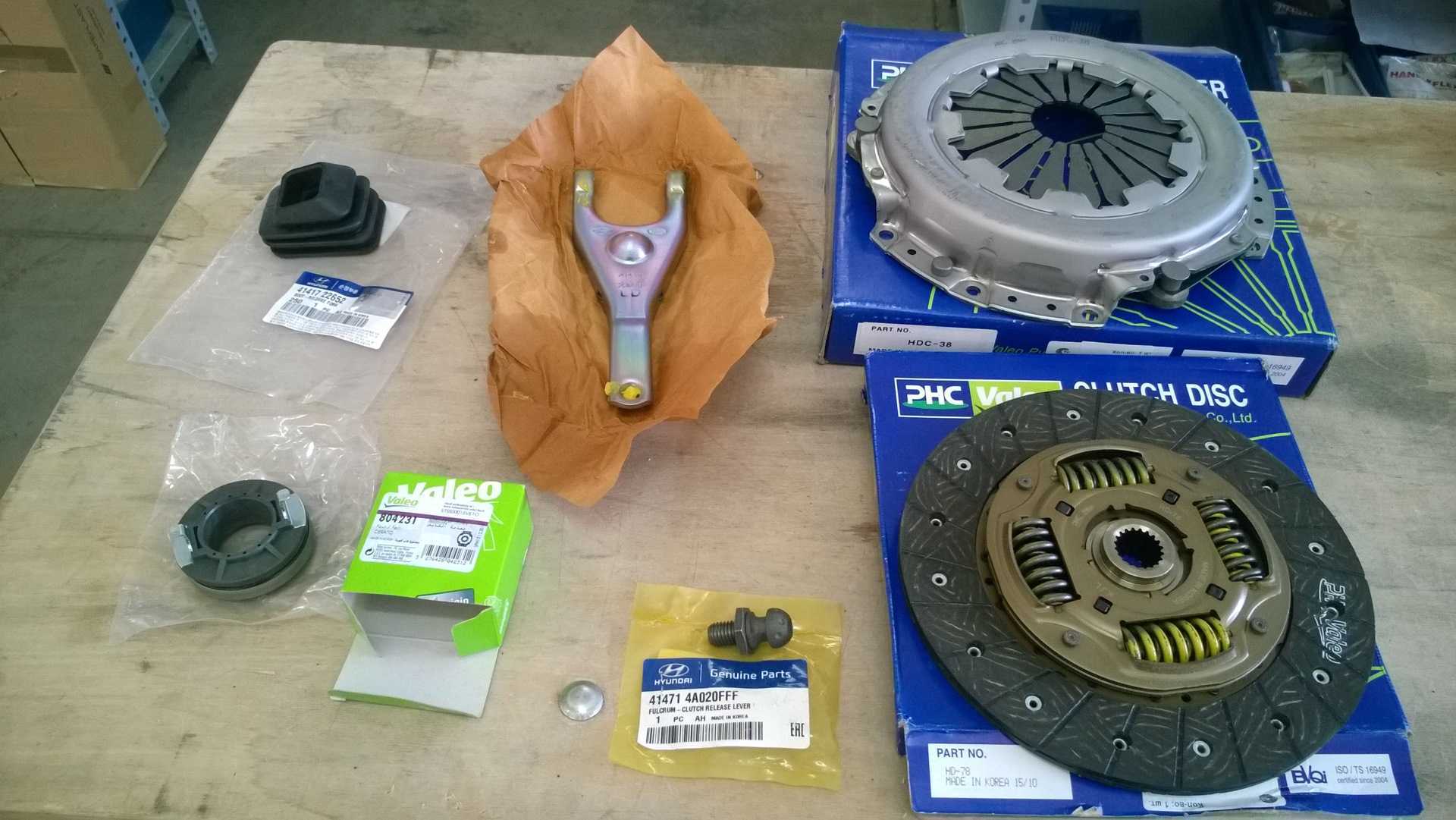

Какими запчастями обслуживать: оригинальными или аналогами

Оригинальная запчасть почти всегда лучше по качеству, ресурсу и совместимости. Оригинальный комплект сцепления точно подойдет к машине, а педаль будет выжиматься с комфортом. Главный недостаток — цена.

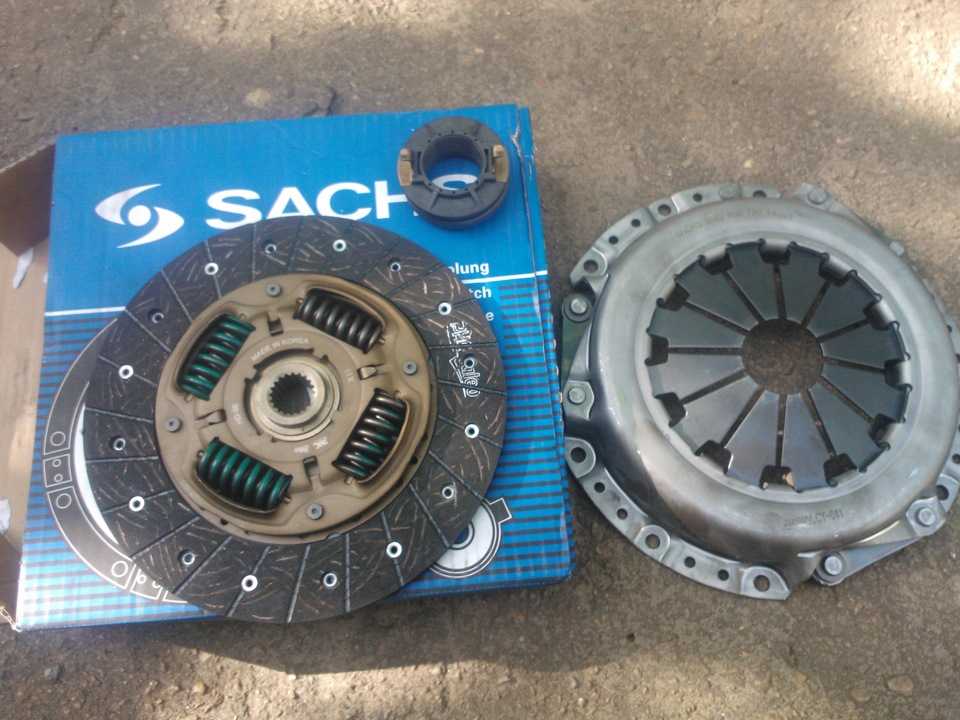

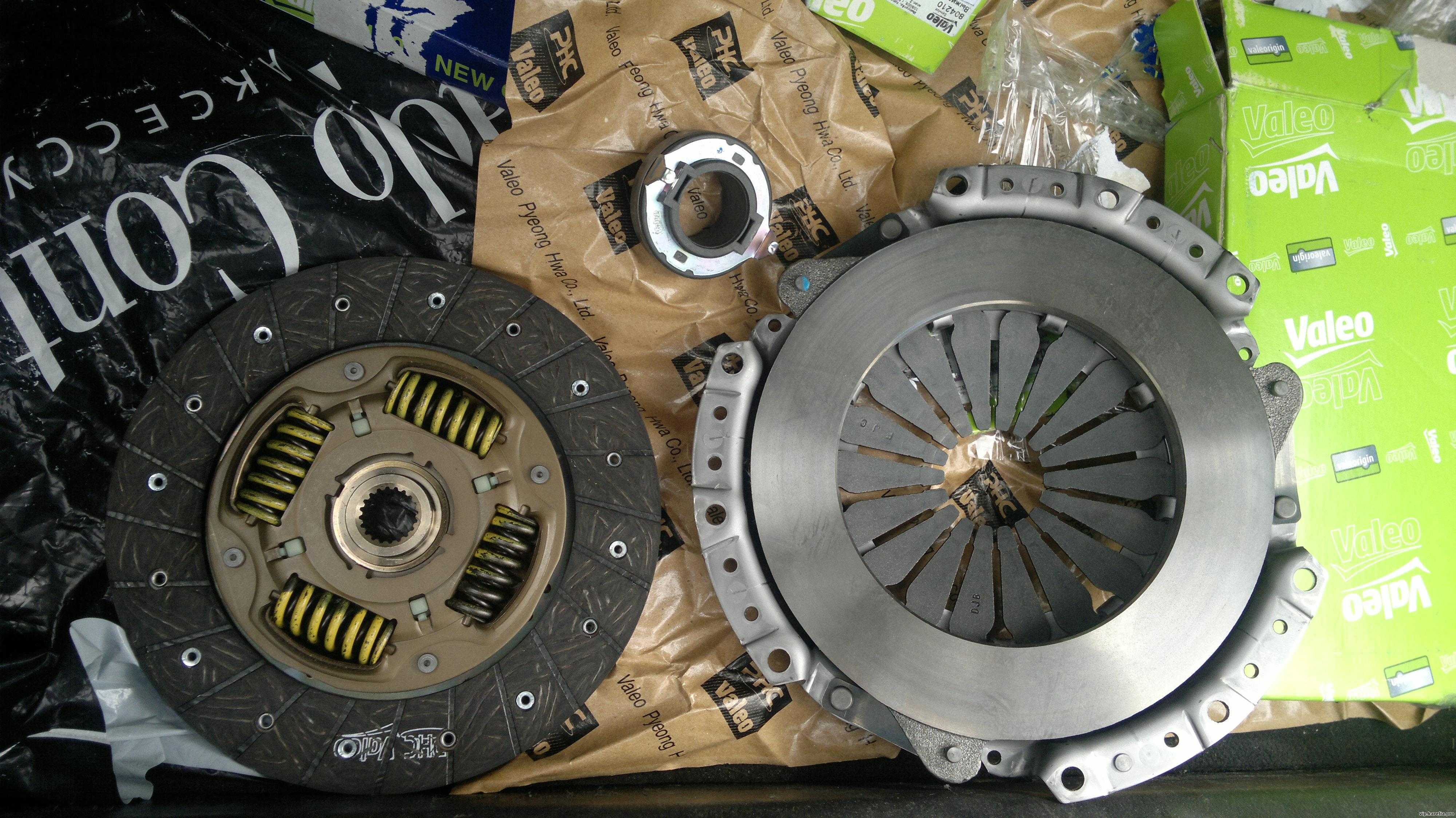

Из хороших неоригинальных комплектов стоит обратить внимание на LUK и SACHS. С китайскими производителями надо быть поосторожнее

Цена будет привлекательной, но есть риск купить сцепление, которое физически не подойдет к вашему автомобилю, даже если его подберет хороший специалист. Могут не совпадать посадочные отверстия, диаметр диска, форма корзины и так далее.

Однажды пришлось ставить дешевое китайское сцепление на свою машину. У нее нештатная КПП, поэтому перед подбором комплектующих понадобилось снять коробку передач и смотреть номер на старом сцеплении. Возможности ждать оригинал не было, машина встала бы почти на месяц.

Первый запуск оказался неудачным: был жуткий скрежет. Он почти сразу прекратился, машина поехала как ни в чем не бывало, но примерно через полгода сцепление начало буксовать. Выяснилось, что лепестки корзины задевали корпус коробки. Мне повезло, что они не проточили его насквозь, но пострадала и тарельчатая пружина. Заменил комплект на более качественный, так как уже были номера нужных запчастей, и проблема ушла.

Сцепление – зачем оно?

Поэтому в конструкцию автомобиля входит еще один немаловажный элемент – трансмиссия. Именно она обеспечивает передачу вращения от силового агрегата на ведущие колеса. При этом, входящая в состав трансмиссии коробка передач позволяет менять тяговое усилие и скорость вращения, подающиеся на ведущие колеса. Классическая механическая коробка передач состоит из валов и шестерен разных диаметров. Ввод в зацепление определенных шестерен позволяет изменять усилие и скорость.

Но вращение от двигателя подается на трансмиссию постоянно. Это вращение делает невозможным во время движения выводить из зацепления одни шестерни и вводить другие. Поэтому в конструкцию трансмиссии включен еще один элемент – сцепление.

Сцепление предназначено для кратковременного разъединения силовой установки и КПП. В результате работы сцепления коробка отсоединяется от мотора, то есть, вращение коленчатого вала перестает подаваться на коробку, что позволяет вводить без проблем нужные шестерни.

На легковых авто с механическими КПП распространение получило однодисковое сухое сцепление. Состоит такое сцепление из ведущего диска, помещенного в корзину, ведомого диска, выжимных рычагов или диафрагмы, выжимного подшипника и привода. Все это закрывает сверху картер сцепления.

Механизмы сцепления в «молодые годы» мирового машиностроения

Изобретение механизма сцепления приписывается Карлу Бенцу. Так это или не так, достоверно установить невозможно: производством и совершенствованием первых автомобилей в XIX веке одновременно занималось сразу несколько компаний, и все они шли по своему развитию, что называется, «ноздря в ноздрю».
Старейшим видом сцепления, широко распространённого на большинстве автомобилей конца XIX – начала XX века, было сцепление конического типа. Его фрикционные поверхности имели коническую форму. Такое сцепление передавало бо́льший крутящий момент, при тех же габаритах, по сравнению с нынешним однодисковым, было предельно простым по своему устройству и в уходе за ним.

Комфортабельный «Мерседес Бенц НР-50» – автомобиль с конической фрикционной муфтой.

Однако тяжёлый конический диск такого типа сцепления обладал большой инерцией, и при переключении передач после выжима педали ещё продолжал вращаться на холостом ходу, из-за чего включение передачи было затруднённой операцией. Для торможения диска сцепления применили специальный агрегат – тормоз сцепления, однако его использование было лишь половиной решения проблемы, как и замена одного конуса двумя менее массивными. В итоге, уже в 1920-х годах от такой тяжёлой и громоздкой (к кому же требующей значительных мускульных усилий в использовании) конструкции, как коническое сцепление, полностью отказались. Также существовало сцепление с обратным конусом, работавшее на разжимание.

Однако сам принцип данного механизма нашёл новое воплощение в конструкции современных коробок переключения передач с синхронизаторами. Синхронизаторы коробки передач, по сути, и представляют собою маленькие конические сцепления, которые работают за счёт трения бронзы (или другого металла с высоким коэффициентом трения) по стали.

Распространённые неисправности сцепления и их признаки

• Неполное включение сцепления (с «пробуксовками») – последствие замасливания либо износа фрикционных накладок ведомого диска, поломок пружин, неправильной амплитуды хода педали (её малого свободного хода). Чтобы устранить данную неисправность, требуется заменить ведомый диск, устранить задиры на дисках, осмотреть привод на предмет неисправностей.Когда имеет место «пробуксовка», то при отпущенной полностью педали сцепления диски проскальзывают один относительно другого. От длительной пробуксовки диски начинают значительно нагреваться, стальной ведомый диск при этом может покоробиться, а чугунный маховик и нажимной (или нажимные) диски могут покрыться трещинами. Фрикционные накладки в ускоренном режиме изнашиваются и обгорают, и этот горелый запах достигает кабины. Если не ремонтировать, то процесс постепенно прогрессирует, сперва на высоких, потом на низких скоростях. Вплоть до того, что невозможно становится даже тронуться с места на первой передаче.
• Неполное выключение сцепления (когда сцепление «ведёт») – последствие большого свободного хода сцепления, поломок пружин, покоробившегося ведомого диска или неправильно установленного диска нажимного. Также это возможно при деформации выжимных рычагов; или выжимной подшипник заедает, не передвигается вместе с нажимной муфтой. Возможно, ведомый диск сцепления не передвигается по шлицам (загустела или загрязнилась консистентная смазка). Для устранения этой неисправности необходимо удаление воздуха из гидропривода, регулировка свободного хода педали, замена неработоспособных дисков и пружин.Неполное выключение проявляется хрустящими звуками шестерён при переключении передач и, соответственно, ведёт к ускоренному износу деталей коробки передач.

• Рывки при включении сцепления. Когда автомобиль, несмотря на плавный отпуск педали сцепления, трогается «рывками», то это свидетельствует о разрушении фрикционных накладок, короблении ведомого диска, либо о поломке демпферных пружин, либо об износе фрикционных шайб. Также возможно заедание ведомого диска при передвижении по шлицам первичного вала коробки передач, а также заедание нажимной муфты или разрушение выжимного подшипника.
• Неисправности системы гидропривода. При попадании воздуха в гидравлический привод выключения сцепления возможно «проваливание» педали, и как следствие — неполное выключение сцепления. В этом случае, необходимо удалить пузырьки воздуха с частью жидкости (прокачать сцепление), и долить свежей.
  Когда в механизмах с тросовым приводом сцепление вообще не выключается, то, возможно, произошёл обрыв троса. Когда педаль сцепления не возвращается в первоначальное положение – произошло отсоединение возвратной пружины. Если при выключении сцепления раздаётся сильный шум, создаваемый выжимным подшипником, то это свидетельствует о его износе.

Если привод сцепления механический (рычажный или тросовый) – то по мере износа фрикционных накладок педаль сцепления будет постепенно подниматься, а при гидравлическом приводе педаль не меняет своего положения, и происходит снижение уровня жидкости в бачке.

Итак, механизм сцепления играет огромную роль в функционировании любого автомобиля или трактора. От его исправности и работоспособности во многом зависит техническое состояние всего транспортного средства

Поэтому, для обеспечения долгой и надёжной работы всех элементов механизма сцепления важно пользоваться им плавно, и без необходимости не практиковать излишне долгих нажатий на педаль. При таких щадящих условиях работы сцепление прослужит долго

Существующие приводы сцепления

Приводы сцепления можно классифицировать в зависимости от их механизма активации и управления.

Существующие типы:

1. Механический привод: использует трос или шарнирную систему для передачи силы от педали к сцеплению. Этот тип привода прост в конструкции и обслуживании, но может потребовать регулярной регулировки и замены изношенных деталей.
2. Гидравлический: использует жидкость (тормозную или специальную гидравлическую) для передачи силы от педали к сцеплению. Обеспечивает более плавное и точное управление по сравнению с механическим приводом. Однако, гидравлическая система может иметь утечки или завоздушенность, что приведет к снижению производительности сцепления.
3. Вакуумный: использует разрежение, создаваемое двигателем, для управления сцеплением. Вакуумный привод обеспечивает более плавное и точное управление, но может быть сложнее в обслуживании и ремонте.
4. Электронный: использует электромагниты или электродвигатели для управления сцеплением. Этот тип привода обеспечивает высокую точность и скорость управления, но может быть дорогим и сложным в обслуживании и ремонте.
5. Комбинированный тип: пример, гидромеханический.

Современные машины могут использовать различные типы приводов сцепления в зависимости от конфигурации двигателя, коробки передач и других систем автомобиля.

Выбор типа привода обычно зависит от требований к производительности, экономичности и надежности транспортного средства.

Виды

Существует несколько типов сцепления: механическое (фрикционное), электрическое, гидравлическое, а также их комбинированные варианты.

Все сцепления схожи по принципу работы, по сути являются механическими с различными модификациями отвечающих заданным условиям комфорта и эксплуатации. Конструктивно состоит из множества элементов, разнообразие сочетаний которых определяет тип сцепления:

• одно и двухпоточное, представляет собой сочетание двух однопоточных, на легковых автомобилях применяют однопоточное сцепление;
• по трению: мокрое (в масле) и сухое (в воздушной среде);
• постоянно, применяемое на легковых автомобилях и непостоянно замкнутое;
• по количеству имеющихся ведомых дисков: 1-дисковые (наиболее распространенные), 2-дисковые и многодисковые.
• от того, какие используются пружины, могут быть такие типы: с диафрагменной (по центру) пружиной и с цилиндрическими (по окружности) пружинами.

Чаще всего сейчас на автомобилях встречается однодисковое сцепление сухого типа.

Ресурс сцепления

Ресурс сцепления главным образом зависит от условий эксплуатации автомобиля, а также от стиля езды водителя. В среднем, срок службы сцепления может доходить до 100-150 тысяч километров пробега. В результате естественного износа, возникающего в момент соприкосновения дисков, фрикционные поверхности изнашиваются и требуют замены. Основная причина – проскальзывание дисков.

Двухдисковое сцепление обладает большим ресурсом за счет увеличенного числа рабочих поверхностей. Выжимной подшипник сцепления задействуется при каждом разрыве соединения двигателя и коробки передач. Со временем в подшипнике вырабатывается и теряет свойства вся смазка, в следствие чего он перегревается и выходит из строя.

Как оно функционирует?

Принцип работы сцепления автомобиля заключается в трении нескольких дисков. Действие данного узла заключается в плотном сжатии рабочих поверхностей маховика и прижимной поверхности корзины. Ниже мы рассмотрим этот момент более подробно.

Когда узел находится в рабочем состоянии, под действием выжимной пружины диск корзины плотно прилегает к сцеплению и прижимает его к маховику. При этом первичный вал заходит в шлицевую муфту. Далее производится передача крутящих усилий на него от диска сцепления. Когда водитель нажимает на педаль, он задействует работу выжимного подшипника. Последний нажимает на пружину. Таким образом, поверхность корзины отходит от диска сцепления. После этого первичный вал КПП прекращает свое движение.

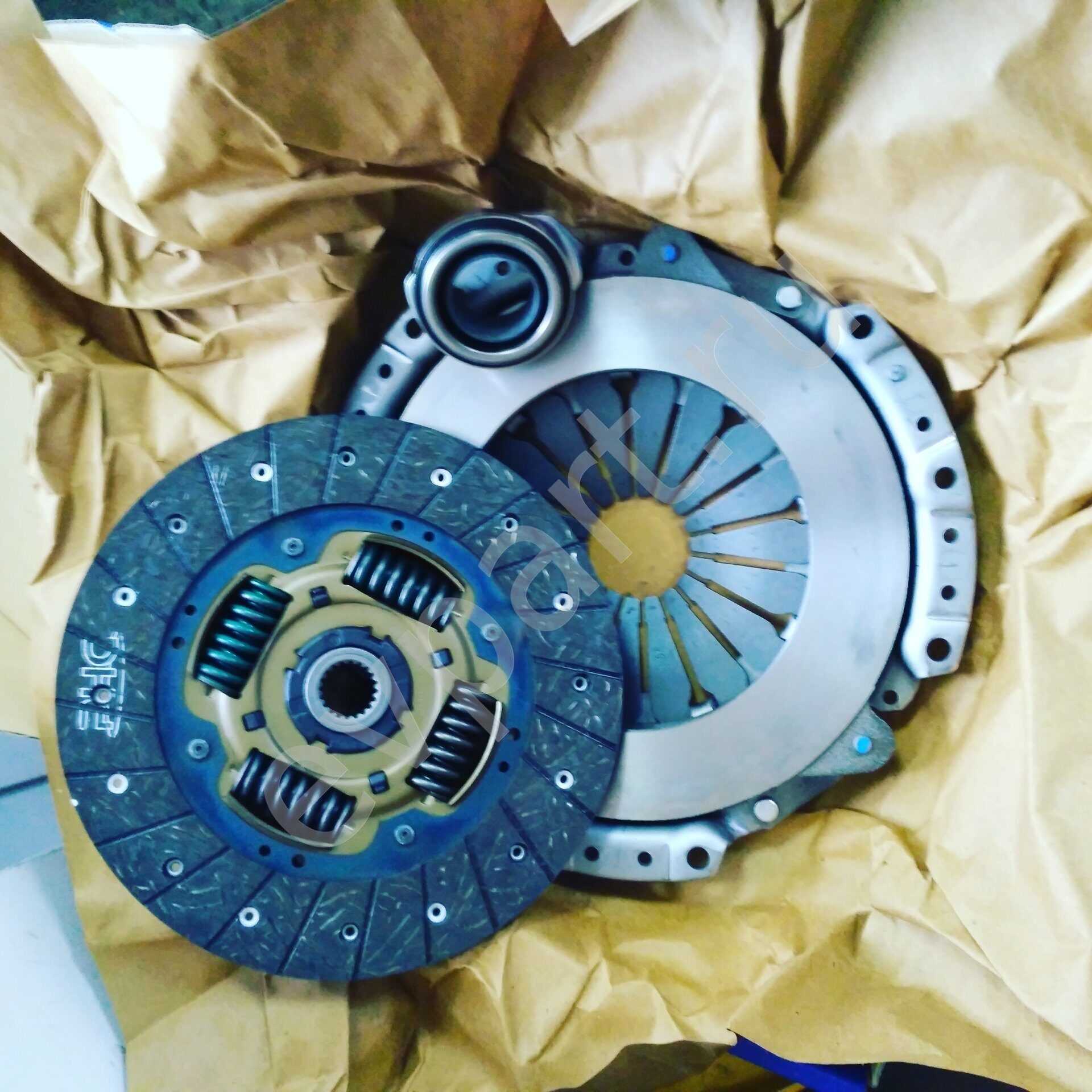

Сцепление: диск, корзина и выжимной

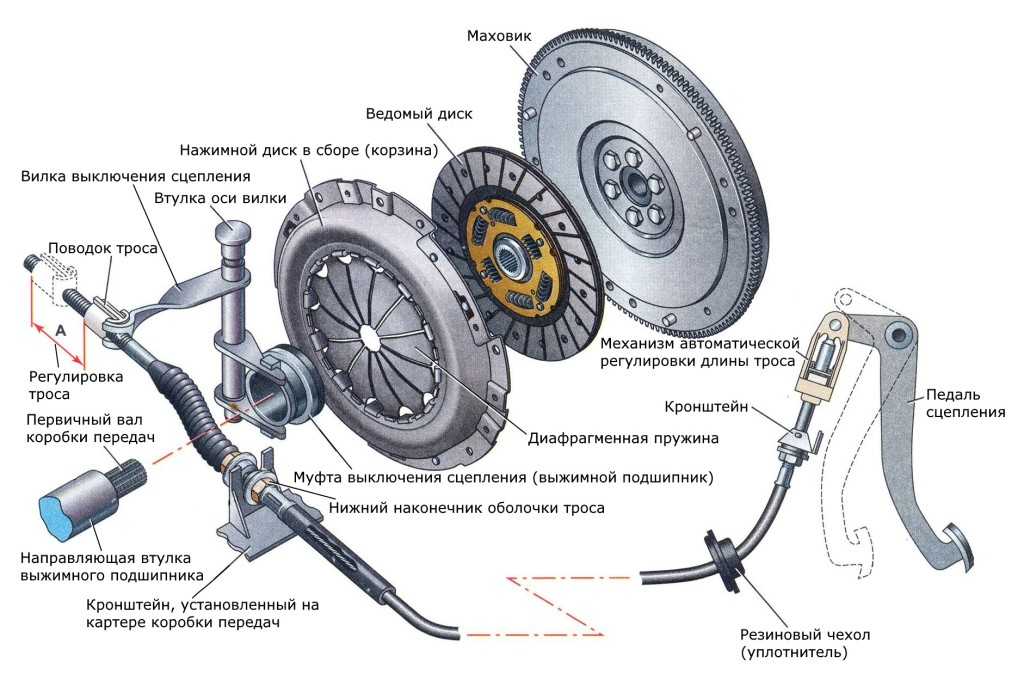

Итак, в общих чертах устройство традиционного механического сцепления (однодискового) предполагает наличие следующих элементов:

• педаль сцепления в салоне автомобиля;
• приводной механизм, который может быть гидравлическим, пневматическим или механическим;
• вилка сцепления;
• выжимной подшипник;
• ведомый диск;
• корзина сцепления;

В тот момент, когда водитель нажимает на педаль, усилие передается на вилку сцепления. Затем, через выжимной подшипник, усилие передается на лепестки корзины. Далее корзина производит отжим ведомого диска сцепления от маховика, тем самым размыкая КПП и ДВС, то есть происходит разрыв потока мощности. Добавим, что на роботизированных КПП за выжим сцепления отвечает не водитель, а исполнительные механизмы, так как педаль сцепления отсутствует.

Идем далее

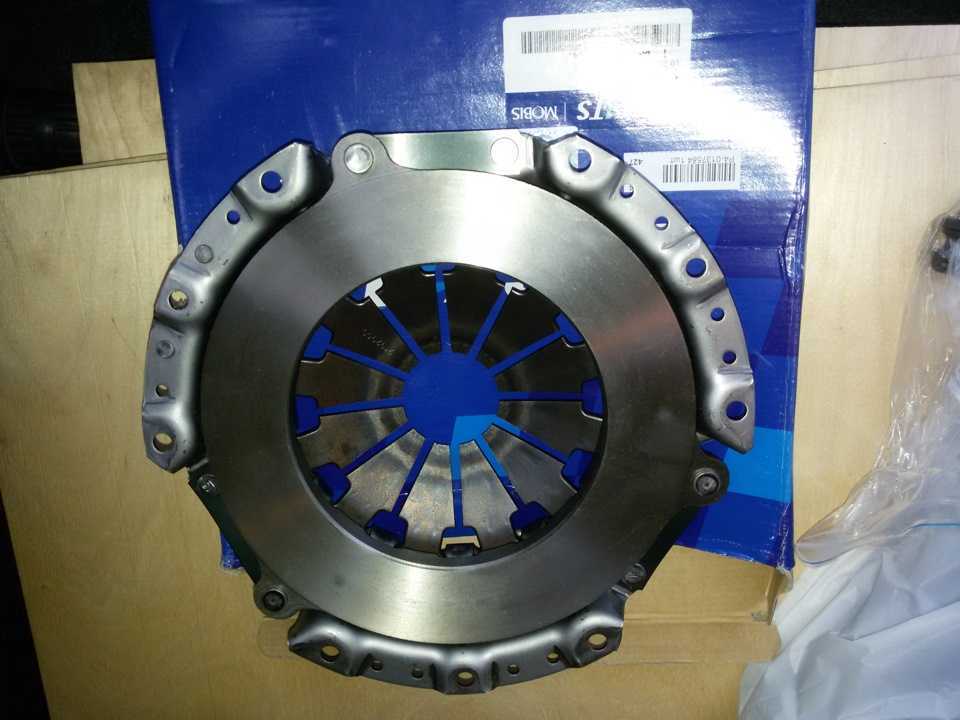

Если рассматривать корзину сцепления более подробно, важно понимать, что именно данный элемент позволяет реализовать соединение и разъединение диска и маховика. Другими словами, корзина осуществляет включение/выключение сцепления. При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно

При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно.

Сама корзина сцепления представляет собой единую деталь, которая включает в себя нажимной диск, диафрагменную пружину и кожух. Также корзина находится в тесном контакте с рядом деталей. Кожух корзины болтовым соединением прикреплен к маховику. Возвратная пружина, которая крепится в корзине, взаимодействует с выжимным подшипником.

Нажимной диск позволяет соединить ведомый диск и маховик. Когда сцепление выключено, нажимной диск осуществляет нажим на ведомый диск, который находится в контакте с маховиком.

Если сцепление выключено, давление нажимного диска на ведомый диск отсутствует, то есть диск вращается отдельно от маховика. Кстати, нажимной диск соединен с кожухом корзины посредством специальных пластинчатых пружин (тангенциальные пружины). Во время выключения сцепления пружины выполняют функцию возвратных пружин.

Также в устройстве корзины следует выделить диафрагменную пружину. Данная пружина создает нужное усилие, чтобы эффективно соединять диск и маховик. Получается, от силы прижима будет зависеть передача крутящего момента от ДВС на коробку передач.

Диафрагменная пружина по виду напоминает лепестки и прикреплена к краю кожуха. Во внутренней части кожуха пружина прикреплена к кожуху болтами или опорными кольцами (в зависимости от конструктивных особенностей). Выжимной подшипник сцепления нажимает на концы лепестков снаружи корзины сцепления. Такое нажатие позволяет добиться того, что внутри корзины пружина не нажимает на сам нажимной диск.

Еще в рамках данной статьи следует отметить, что корзины сцепления могут быть разными по типу. Среди основных видов можно выделить вытяжной и нажимной тип. При этом принцип их работы несколько отличается.

Как правило, из всех типов выжимных корзин именно корзина с нажимным принципом используется в устройстве сцепления чаще всего. Главной особенностью является то, что когда сцепление включено, лепестки корзины перемещаются ближе к маховику. Конструкция проста, проверена и надежна.

Если же на машине стоит корзина с вытяжным принципом работы, тогда лепестки перемещаются от маховика. Второй тип корзин имеет меньшие размеры, часто устанавливается для того, чтобы экономить место в подкапотном пространстве.

Также есть и корзины, конструкция которых отличается от стандартной. Обычно такие корзины нужны для мощных форсированных ДВС и имеют усиленную диафрагму, что позволяет в значительной степени увеличить силу прижима (до 1.5 раз и более по сравнению со стандартом).

Для этого корзину и отдельные элементы изготавливают из прочных сплавов, а также сама геометрия пружины усложняется. Обычно подобный тип корзин встречается на суперкарах, спорткарах и автомобилях, которые не являются серийными.

Как устроено сцепление

Система состоит из маховика коленвала и двух дисков. В работу вводится с помощью троса, который ведет к педали. При нажатии трансмиссия и двигатель разъединяются. Принцип работы основан на сочетании двух дисков. Один из них установлен на валу мотора, а другой — на КПП.

Устройство сцепления автомобиля

Ведущий диск передает усилие двигателя. Крепится к металлическому кожуху, который находится на маховике коленвала, шарнирным соединением. Благодаря такой конструкции имеется возможность менять расстояние между диском и элементами механизма. При продольном перемещении происходит соединение дисков. Проскальзывание деталей до момента полного соприкосновения обеспечивает плавное включение.

https://youtube.com/watch?v=BgZaz5b4JRk

Ресурс сцепления

Сцепление несложно сжечь буквально за раз, если долго буксовать на бездорожье или пытаться на легковой машине вытянуть, например, рамный внедорожник. Дело в нагрузке, при которой даже исправное сцепление начнет перегреваться и проскальзывать.

Сожженное сцепление не всегда можно считать изношенным. Оно перестанет работать не потому, что накладки износились: они перегреваются, теряют свои свойства и не могут зацепиться за маховик и нажимной диск. Такое бывает и с тормозами. Если тормозить часто и резко, педаль тормоза становится ватной, жать на нее бесполезно. Колодки перегреваются, поверхности тормозной накладки и диска стекленеют, машина не может замедлиться.

Пробег до замены может достигать 200 000 км и больше, если речь идет о коммерческом транспорте или машине, которая в основном ходит по трассе. В этом случае транспортное средство двигается равномерно: водителю редко приходится выжимать сцепление, переключать передачи и трогаться с места.

При городском цикле все это происходит часто и негативно сказывается на ресурсе сцепления. В зависимости от стиля езды и грамотности эксплуатации автомобиля с механической КПП сцепление на городских авто работает без проблем от 15 000 до 200 000 км и более. Есть водители, которые меняют сцепление так же часто, как масло в двигателе. Причина тому — привычка держать ногу на педали сцепления.

Многие не убирают ногу с педали сцепления просто потому, что им так удобнее. Проблемы с преждевременным износом встречаются и у новичков: на учебных машинах в автошколах сцепление меняют чуть ли не раз в 7000—8000 км. Не у всех новичков быстро получается отвыкнуть от этого и на своей машине. Сцепление тоже ломается, но менять его приходится уже самостоятельно. Обычно привычка держать ногу на сцеплении уходит через одну-две замены.

Устройство и принцип работы сцепления автомобиля

Сцеплением называется механизм трансмиссии, передающий крутящий момент от двигателя к коробке передач за счет силы трения. Также оно позволяет кратковременно отсоединить двигатель от трансмиссии и вновь их плавно соединить. Существует достаточно много разновидностей муфт сцепления. Они различаются по количеству ведомых дисков (однодисковое, двухдисковое или многодисковое), по типу рабочей среды (сухое или мокрое) и по типу привода. Разные виды сцеплений имеют соответствующие преимущества и недостатки, но наибольшее распространение на современных автомобилях получило однодисковое сухое сцепление либо с механическим, либо гидравлическим приводом.
