Подрулевой переключатель рено меган 2

Как проверить подрулевой переключатель дворников

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

С левой стороны рулевой колонки крестообразной отверткой отвора­чиваем нижний винт и верхний саморез, соединяющие верхние и нижний кожухи рулевой ко­лонки.

Аналогично отворачиваем винт и саморез с правой стороны ру­левой колонки. Нажав на рычаг регулировки руле­вой колонки вниз и опустив ее.

. снимаем верхний кожух руле­вой колонки. Отворачиваем три самореза крепле­ния нижнего кожуха.

Расположение отверстий под вин­ты а

и саморезыб крепления ниж­него кожуха.

Снимаем нижний кожух.

Отсоединяем колодку жгута про­водов от левого подрулевого пе­реключателя.

Сжав пальцами фиксаторы (свер­ху и снизу), снимаем левый подрулевой переключатель. Аналогично снимаем правый подру-левой переключатель.

. при этом дополнительно разъ­единяем колодку жгута проводов жидкокристаллического дисплея комбинации приборов.

Левый подрулевой переключа­тель

Правый подрулевой переключа­тель

Устанавливаем подрулевые пере­ключатели в обратной последова­тельности. При необходимости снимаем соеди­нитель подрулевых переключателей. Для этого после снятия подрулевых переключателей.

. отсоединяем колодку жгута проводов от соединителя.

Головкой «на 8» ослабляем стяж­ной болт соединителя.

. и снимаем соединитель с руле­вой колонки. Устанавливаем соединитель и под-рулевые переключатели в обратной последовательности. Соединитель надеваем на рулевую колонку до упора и располагаем его так, чтобы контактные разъемы под-рулевых переключателей были рас­положены горизонтально.

Проблема с подрулевыми переключателями встречалась довольно часто еще на предыдущих моделях переднеприводных автомобилях, начиная с десятого семейства. Наиболее частая поломка — при включенном ближнем свете фар, самопроизвольно начинает включаться дальний и постоянно моргает. Чтобы это исправить, необходимо заменить подрулевой переключатель, который вышел из строя. Первым делом необходимо добраться до них, а для этого нужно снять кожух руля вашей Калины.

Comments

Дайте пожалуйста ссылку где вы заказ делали на под рулевое управление.

денис кан https://largus-shop.ru/shop/osveschenie/255522215r-dzhoistik.html

Я б лучше поставил 2х дин магнитолу. Джостик к ней вряд ли подойдёт. Поэтому лишние движения.

@Простое Мнение Вы правы. То же думал поставить 2din а потом пошел и купил Самсунг галакси А6+ там есть все )). Единственная трудность была найти держатель. Нашел его на дефлекторы обдува. Магнитам не доверяю.

Вы правы, это ваше мнение.. для демонстрации фишек это и вправду круто, все остальное слишком высокая цена по сравнению со смартфоном

@Простое Мнение Жень. Можно использовать совместно с камерой заднего вида, навигатор очень удобен, можно зайти в интернет за информацией. Можно детишкам поставить мультик. Вобщем это не плохая опция. Но это моё мнение. Возможно я и ошибаюсь )

Да я знаю где продаются, вопрос стоит:»а зачем 2din магнитола»?

@Простое Мнение https://www.youtube.com/watch?v=m902jhO8UEM

Где купить такой? Подскажите пожалуйста

Ищите Авито, или сайты бу

А эта пластмасса, с готовым отверстием не продается.

я не стал резать ибо колхозный вырез мне бы покоя не дал даже если его не видно. заказал с разбора кожух от дастера цена 300 р но зато теперь я знаю что все красиво даже если этого не видно ))) До Ларгуса был Дастер очень привык этому джойстику. мелочь а приятно.

Клей «секунда» с содой и всё. Сколько можно же мучаться?

Про БК на Ларгусе — только что поставил себе БК Multitronics C590/CL-590 Ставиться он в один из центральный воздуховод .. пока тестирую Не реклама

​@Простое Мнение Если есть необходимость в контроле расхода топлива — ставь БК (на пример в комбинацию приборов), а если надо большее параметров — тогда такую как у меня. Чего тут думать!

Знаю про него. Взвешиваю необходимость

у меня штатная пролоджи с салона стоит! Подойдёт такой джостик?

@Простое Мнение ясно а квадратная?

Нет, и не штатная а установлена как доп в салоне

Магнитола ХОРОШО под руль кнопки ХОРОШО Делай дырку ХОРОШО вставляй болтик ХОРОШО Может хватит нет ЭШО.

Как сложно вы ставили, я на Логан ставил. Вместо гайки у меня скоба была, а вместо болта саморез. И вырезал я отверстие вообще небольшое лишь бы влез крепёж от джойстика. На канале есть видео с установленной

Посмотрел бы ещё как поставить от Рено квадратный. А так молодцы. С вами отцу дорабатываю Ларгус

Как демонтировать рычаги механизма переключения?

При возникновении проблем, свидетельствующих о нарушении функционирования подрулевых переключателей (невозможность включить осветительные приборы, стеклоочистители, указатели поворотов и пр.), можно прибегнуть как к замене на новые детали, так и предаться ремонту.

Процесс демонтажа переключателей на модели Меган Меган 2 весьма прост.

1. Выворачиваем руль под 90 градусов к продольной оси в сторону, с которой требуется знамена подрулевого переключателя. Демонтируем кожух с рулевой колонки.
2. Окручиваем два винта, с помощью которых фиксируется механизм переключателя. Аккуратным способом извлекаем переключатель из посадочного места.
3. Отсоединяем переключатель от разъема колодки. Теперь можно приступить к замене или ремонтным операциям.

Перед разборкой какого-либо узла Меган Меган 2 целесообразно будет запоминать последовательность действий. Это позволит избежать трудностей с алгоритмом сборки и сэкономить время на ремонтные мероприятия. Не следует забывать о мерах безопасности – приступать к работе, когда меняете подрулевой шлейф, только при отключенных клеммах от аккумулятора.

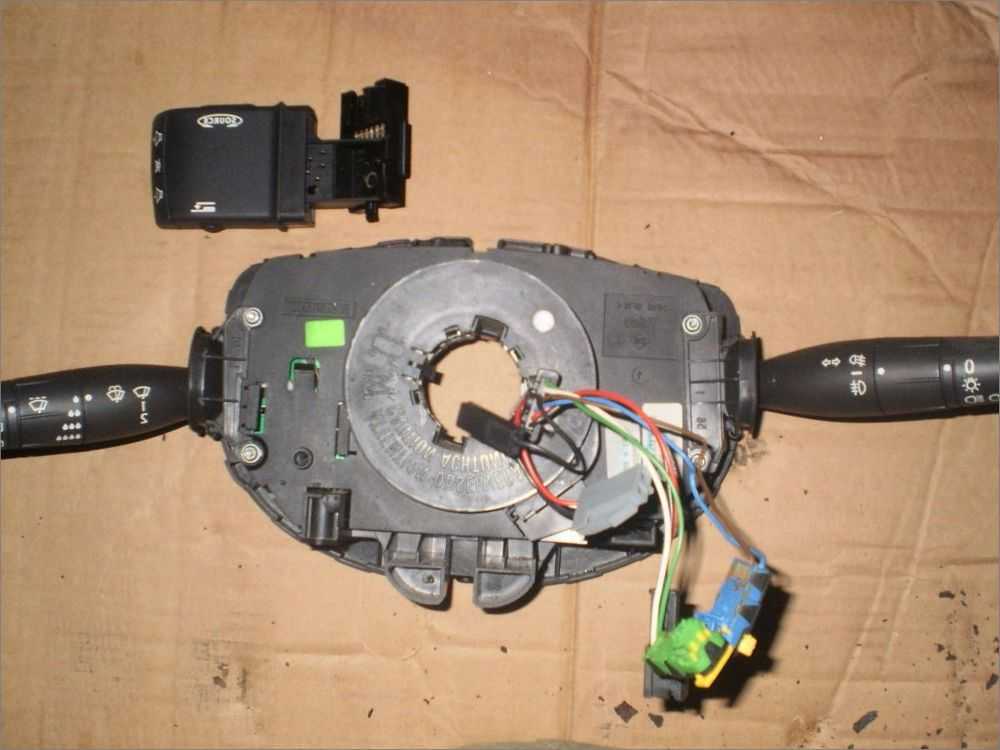

Снятие и проверка блока подрулевых переключателей

Принцип действия переключателя наружного освещения, указателей поворота и противотуманного света и переключателя стеклоочистителей

Рычажные переключатели наружного освещения, указателей поворота и противотуманного света и стеклоочистителей образуют единый неразборный блок, называемый «блоком подрулевых переключателей »

Данный элемент состоит из одного управляющего каскада, выполненного на диодах и выключателях.

При замыкании определенных контактов блока подрулевых переключателей ЦЭКБС распознает управляющее воздействие водителя.

Пример: замыкание контактов 12 и 14 ЦЭКБС определяет как команду на включение указателей правого поворота.

Постоянные соединения 4–3, 12–5, 8–2, 13–14, 10–9 используются для диагностики блока подрулевых переключателей и цепей соединения с ЦЭКБС.

Основные неисправности блока переключателей:

— неисправность в цепи между блоком переключателей и ЦЭКБС;

— внутренняя неисправность электроники.

Контакт (3) черного 12-контактного разъема блока переключателей подключен к контакту (14) 40-контактного разъема РЕ2 ЦЭКБС; контакт (4) — с контактом (9); (5) — (12); (12) — (15); (2) — (4); (8) — (17); (14) — (11); (13) — (5); (9) — (2); (10) — (19).

Данные провода не должны быть повреждены и не должны замыкаться на «массу».

Источник статьи: http://avtomechanic.ru/reno-megan-2/elektrika/blok-podrulevykh-pereklyuchatelej-renault-megane-ii

Если не работает только сигнал

Для ремонта подрулевого переключателя Рено Логан разборка проводится:

1. Чтобы разделить механизм на две половинки, необходимо отжать шесть застежек, установленных по периметру защитного футляра.
2. После этого бегунок зажигания Рено Логан разбирается. Для этого нужно отодвинуть ее в сторону и подтянуть вверх.
3. На следующем этапе ползун и контактная часть очищаются от грязи и нагара. В этом случае сигнальный контакт располагается на стержне, а ответная часть — пластина. Для чистки используется «Скотч-Брайт», который маленьким кусочком оборачивается вокруг кончика плоской отвертки. После этого все протирается спиртом.
4. Процесс сборки рычага рулевой колонки Рено Логан осуществляется в обратной последовательности. При подключении силового блока рекомендуется сразу проверить работу светового и звукового режимов.

Доработка подрулевых на Ваз 2110

Если водителя не интересует сам процесс замены, а лишь нужно устранить щелчки подрулевых переключателей, то можно посоветовать просто провести доработку.

Устранение щелчков

• Демонтируем переключатели с Ваз 2110. Обычно никаких сложностей в этом процессе не возникает.
• Разбираем подрулевики, отщелкнув верхнюю крышку отверткой (маленького размера).
• Находим внутри на переключателе маленькую кулису (именно она виновница громкого переключения).
• Теперь надо найти подходящую резину, например, уплотнитель дверей автомобиля (старый и более не нужный). Этот самый кусок резины нужно будет приклеить в места соприкосновения кулисы.

Совет. Чтобы переключение происходило более мягче, рекомендуется немножко подпилить пластиковый пупырышек. Стараемся сделать кончик более закругленным, а не то, в противном случае, он будет перескакивать. Если это не получится сделать, то можно воспользоваться и другим методом: ослабить пружину.

• Собираем все обратно.
• Корпус переключателей оклеиваем каким-нибудь виброматериалом. То же самое рекомендуется проделать и с кожухом рулевого вала.

Закрытие проемов подрулевых переключателей

Проемы можно закрыть легко и просто

Сидя за рулем Ваз 2110, нельзя не заметить большие щели, расположенные около подрулевых переключателей. Это смотрится очень не эстетично и совсем не практично. Попытаемся их закрыть:

• Берем кусок черного карпета.
• Подрулевой переключатель покрываем клеем «Момент».
• Ждем, пока подсохнет нужное время.
• Карпет клеим прямо на подрулевой переключатель, закрывая щель.

Примечание. Не обязательно использовать только карпет. Если его нет, то можно взять кусок моделина или даже старого валенка.

Замену переключателя можно спокойно проводить своими руками, следуя инструкции. Таким образом, можно будет сэкономить цену на услуги в специализированных мастерских. В процессе работы рекомендуется изучить фото и видео – материалы.

Renault Logan снять замена ремонт Подрулевые переключатели Рено Логан

Renault Logan > Оборудование и органы управления > Подрулевые переключатели Рено Логан

• На левом комбинированном подрулевом переключателе установлены: – выключатель габаритного света; – переключатель света фар; – выключатель противотуманных фар; – выключатель заднего противотуманного фонаря; – выключатель указателей поворота; – выключатель звукового сигнала.
• Для включения или выключения приборов наружного освещения независимо от положения ключа в замке зажигания поворачиваем рукоятку, расположенную на конце левого подрулевого переключателя.

1. Положения рукоятки центрального выключателя освещения: 1 — наружное освещение выключено; 2 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления;
2. 3 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления, горит головной свет фар (ближний или дальний, в зависимости от положения переключателя света фар); стрелкой обозначена кнопка звукового сигнала

При включенном наружном освещении и открытой водительской двери (независимо от положения ключа в замке зажигания) раздается предупредительный звуковой сигнал, напоминающий о необходимости выключить освещение. Для кратковременного включения дальнего света фар независимо от положения рукоятки центрального выключателя освещения и ключа в замке зажигания переводим рычаг подрулевого переключателя на себя. При отпускании рычаг возвратится в исходное положение. Для постоянного включения дальнего света фар поворачиваем рукоятку центрального выключателя освещения в положение «3» (см. выше) и переводим рычаг на себя еще больше, чем при кратковременном включении. При включении дальнего света фар в комбинации приборов синим светом загорается соответствующий сигнализатор. Чтобы переключить дальний свет на ближний, еще раз передвигаем рычаг на себя.

Положения рукояток при включении противотуманных фар и заднего противотуманного фонаря Для включения противотуманных фар включаем габаритный свет, установив рукоятку на конце переключателя в положение «2», и поворачиваем вторую рукоятку в положение «A».

При включении противотуманных фар в комбинации приборов загорается соответствующий сигнализатор. Для включения заднего противотуманного фонаря включаем габаритный свет, установив рукоятку на конце переключателя в положение «2» и поворачиваем вторую рукоятку в положение «B», при этом горят и противотуманные фары.

При включении заднего противотуманного фонаря в комбинации приборов загорается соответствующий сигнализатор. Для включения звукового сигнала нажимаем кнопку на торце левого подрулевого переключателя.

Указатели поворота включаются при перемещении левого комбинированного подрулевого переключателя вверх или вниз до упора (при включенном зажигании). В верхнем положении рычага включен правый указатель поворота, в нижнем — левый.

При возврате рулевого колеса в нейтральное положение подрулевой переключатель автоматически переводится в исходное положение и указатели поворота выключаются. Для кратковременного включения указателей поворота переводим рычаг вверх или вниз до их включения. После отпускания рычаг автоматически возвращается в нейтральное положение.

Правый подрулевой переключатель управляет работой очистителя и омывателя ветрового стекла, а также отвечает за отображение данных на дисплее бортового компьютера.

Правый подрулевой переключатель Рено Логан (стрелкой обозначена кнопка управления отображением данных на дисплее бортового компьютера)

Очиститель и омыватель работают при включенном зажигании. Для включения очистителя ветрового стекла переводим правый подрулевой переключатель в одно из нижних положений.

Режимы работы очистителя ветрового стекла сверху вниз: – очиститель выключен (исходное положение); – прерывистый режим работы очистителя; – постоянный режим работы очистителя с низкой скоростью; – постоянный режим работы очистителя с высокой скоростью.

Для включения омывателя ветрового стекла переводим на себя рычаг правого подрулевого переключателя и удерживаем его, при этом очиститель ветрового стекла автоматически не включается.

Для одновременной работы очистителя и омывателя ветрового стекла переводим правый подрулевой переключатель на себя и затем вниз — в один из трех режимов работы очистителя, включив таким образом омыватель и очиститель.

При эксплуатации автомобиля в зимний период щетки очистителя во время стоянки могут примерзнуть к стеклам. Включение очистителя в это время может привести к выходу из строя его электродвигателя. Перед включением очистителя следует освободить примерзшие к стеклам щетки.

Функции подрулевых переключателей Рено Логан

Функции левого переключателя включают:

• Отключение и регулировка внешних источников света;
• Включая габариты, освещение панели управления и номерной знак;
• Переключение ближнего и дальнего света;
• Противотуманные фары зажигания (ПТФ);
• Зажигание задней противотуманной фары;
• Кнопка звукового сигнала;
• Переключение указателей поворота.

В функции правого элемента входит управление стеклоочистителями (стеклоочистителями) и омывателем, а также отображение информации на бортовом компьютере.

Из-за того, что функции и количество их деталей различаются, поломка правого переключателя происходит гораздо реже, чем левого, соответственно, его ремонт проводится реже.

Важным параметром при замене запчасти является ее позиция в каталоге, код, который используется для покупки детали для последующей замены. Цена на новый элемент обычно высока, поэтому автовладельцы предпочитают его отремонтировать, а не заменять переключатель. Самая частая причина выхода из строя — электрическое выгорание.

Renault Logan снять замена ремонт Подрулевые переключатели Рено Логан

Renault Logan > Оборудование и органы управления > Подрулевые переключатели Рено Логан

• На левом комбинированном подрулевом переключателе установлены: – выключатель габаритного света; – переключатель света фар; – выключатель противотуманных фар; – выключатель заднего противотуманного фонаря; – выключатель указателей поворота; – выключатель звукового сигнала.
• Для включения или выключения приборов наружного освещения независимо от положения ключа в замке зажигания поворачиваем рукоятку, расположенную на конце левого подрулевого переключателя.

1. Положения рукоятки центрального выключателя освещения: 1 — наружное освещение выключено; 2 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления;
2. 3 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления, горит головной свет фар (ближний или дальний, в зависимости от положения переключателя света фар); стрелкой обозначена кнопка звукового сигнала

При включенном наружном освещении и открытой водительской двери (независимо от положения ключа в замке зажигания) раздается предупредительный звуковой сигнал, напоминающий о необходимости выключить освещение. Для кратковременного включения дальнего света фар независимо от положения рукоятки центрального выключателя освещения и ключа в замке зажигания переводим рычаг подрулевого переключателя на себя. При отпускании рычаг возвратится в исходное положение. Для постоянного включения дальнего света фар поворачиваем рукоятку центрального выключателя освещения в положение «3» (см. выше) и переводим рычаг на себя еще больше, чем при кратковременном включении. При включении дальнего света фар в комбинации приборов синим светом загорается соответствующий сигнализатор. Чтобы переключить дальний свет на ближний, еще раз передвигаем рычаг на себя.

Положения рукояток при включении противотуманных фар и заднего противотуманного фонаря Для включения противотуманных фар включаем габаритный свет, установив рукоятку на конце переключателя в положение «2», и поворачиваем вторую рукоятку в положение «A».

При включении противотуманных фар в комбинации приборов загорается соответствующий сигнализатор. Для включения заднего противотуманного фонаря включаем габаритный свет, установив рукоятку на конце переключателя в положение «2» и поворачиваем вторую рукоятку в положение «B», при этом горят и противотуманные фары.

При включении заднего противотуманного фонаря в комбинации приборов загорается соответствующий сигнализатор. Для включения звукового сигнала нажимаем кнопку на торце левого подрулевого переключателя.

Указатели поворота включаются при перемещении левого комбинированного подрулевого переключателя вверх или вниз до упора (при включенном зажигании). В верхнем положении рычага включен правый указатель поворота, в нижнем — левый.

При возврате рулевого колеса в нейтральное положение подрулевой переключатель автоматически переводится в исходное положение и указатели поворота выключаются. Для кратковременного включения указателей поворота переводим рычаг вверх или вниз до их включения. После отпускания рычаг автоматически возвращается в нейтральное положение.

Правый подрулевой переключатель управляет работой очистителя и омывателя ветрового стекла, а также отвечает за отображение данных на дисплее бортового компьютера.

Правый подрулевой переключатель Рено Логан (стрелкой обозначена кнопка управления отображением данных на дисплее бортового компьютера)

Очиститель и омыватель работают при включенном зажигании. Для включения очистителя ветрового стекла переводим правый подрулевой переключатель в одно из нижних положений.

Режимы работы очистителя ветрового стекла сверху вниз: – очиститель выключен (исходное положение); – прерывистый режим работы очистителя; – постоянный режим работы очистителя с низкой скоростью; – постоянный режим работы очистителя с высокой скоростью.

Для включения омывателя ветрового стекла переводим на себя рычаг правого подрулевого переключателя и удерживаем его, при этом очиститель ветрового стекла автоматически не включается.

Для одновременной работы очистителя и омывателя ветрового стекла переводим правый подрулевой переключатель на себя и затем вниз — в один из трех режимов работы очистителя, включив таким образом омыватель и очиститель.

При эксплуатации автомобиля в зимний период щетки очистителя во время стоянки могут примерзнуть к стеклам. Включение очистителя в это время может привести к выходу из строя его электродвигателя. Перед включением очистителя следует освободить примерзшие к стеклам щетки.

Стеклоочиститель ВАЗ-2108 неисправности.

Стеклоочиститель ВАЗ-2108 не работает на всех режимах.

Если стеклоочиститель ВАЗ-2108 не работает на всех режимах, необходимо проверить предохранитель №5 и состояние редуктора.

Когда электродвигатель работает, а щётки не двигаются, то срезало зубья на шестерне и червячный винт вала не входит в зацепление, или срезало шлицы вала шестерни, на которые одевается кривошип. Так же возможно срезало шлицы на обоих поводках стеклоочистителя, хотя такая неисправность бывает очень редко. Если предохранитель исправен, необходимо проверить контрольной лампой наличие напряжения на оранжевом проводе, подходящем к разъёму электродвигателя. Если питание отсутствует, проверьте состояние контактов 10 колодки 11 на монтажном блоке (находится сверху монтажного блока) и целостность проводов. Часто из-за попадания влаги подвержены коррозии контакты 10 и 18 колодки 11.

При отсутствии питания на выводе 18 неисправен тепловой предохранитель или нарушен контакт в штекере электродвигателя стеклоочистителя. Для устранения этой неисправности необходимо заменить неисправный предохранитель или закоротить его, в этом случае необходимо учитывать возможность сгорания электродвигателя при заклинивании или примерзании щёток.

При наличие питания переведите переключатель в режим постоянной работы и проверьте наличие напряжения на синем или сине-оранжевом проводе разъёма электродвигателя. Если питание есть необходимо проверить наличие минуса на разъёме. При исправности цепи скорей всего неисправен якорь электродвигателя.

Если питание отсутствует, следует проверить состояние контактов соединяющих колодок выводов 10,15, 16, 18 и 9 колодки 11и выводов 11, 18, 19 и 20 колодки 3 монтажного блока, целостность проводов и переключателя. Для этого необходимо проверить наличие питания на выводах переключателя согласно схеме приведённой ниже. При отсутствии питания на выводе 53а (провод жёлтый с белым) проверить цепь разъём электродвигателя провод жёлтый с белой полосой, вывод 18 колодки 11, вывод 11 колодки 3, вывод 53а разъёма переключателя. Если питание на 53а есть, а на выводах переключателя отсутствует, смените переключатель. Если схема подключения электродвигателя исправна, а стеклоочиститель не работает, неисправен электродвигатель.

Как заменить подрулевой переключатель?

13.03.2014

Подрулевой переключатель

Подрулевой переключатель – рычажок, который находится на рулевой колонке сразу после самого руля. Традиционно, на европейских автомобилях устанавливается два подрулевых переключателя (с лева – переключатель поворотников, с права – переключатель дворников). На японских и иных автомобилях с правым расположением руля, переключатели находятся наоборот (с права – поворотники, слева – дворники).

https://youtube.com/watch?v=uHcoJRaCIi4

Когда нужно снимать подрулевой переключатель?

Снимать подрулевой переключатель нужно для проверки и для его замены.  Снять подрулевой переключатель на Самаре сможет даже девушка. Делов то там на пару минут!)

Признаки неисправности подрулевого переключателя

Основной признак неисправности подрулевого переключателя – это отсутствие отклика на нажатие. Но как правило, сам переключатель ломается редко, поэтому ниже я приведу ссылки на статьи, когда следует смотреть не только на подрулевой переключатель.

Неисправности правого подрулевого переключателя:

Неисправности левого подрулевого переключателя:

• Не включается, не выключаются поворотники.
• Не включается дальний свет.
• Не моргает дальний свет.

Как снять подрулевой переключатель?

Как и писали выше, снять переключатель – дело двух минут.Для этого нам понадобится крестовая отвертка.

1. Первым делом откручиваем крестовой отверткой нижние и боковые крепления рулевой колонки (показано на рис).
2. Отодвигаем рычаг фиксации руля в низ до упора и снимаем нижнюю накладку.
3. Отключаем колодку проводов аварийной сигнализации от кнопки.
4. Снимаем верхнюю накладку рулевой колонки.
5. Сжимаем пружинные фиксаторы подрулевого переключателя и вынимаем из колонки.
6. Снимаем контакты с подрулевого переключается.

Подрулевой переключатель от Шевроле Нива

В последнее время стало популярным менять обычные самаровские переключатели на переключатели Шевроле Нива. Действительно, нивовские переключатели смотрятся куда эстетичнее обычных самаровских, притом, что не нужно ничего переделывать! Встают как родные!

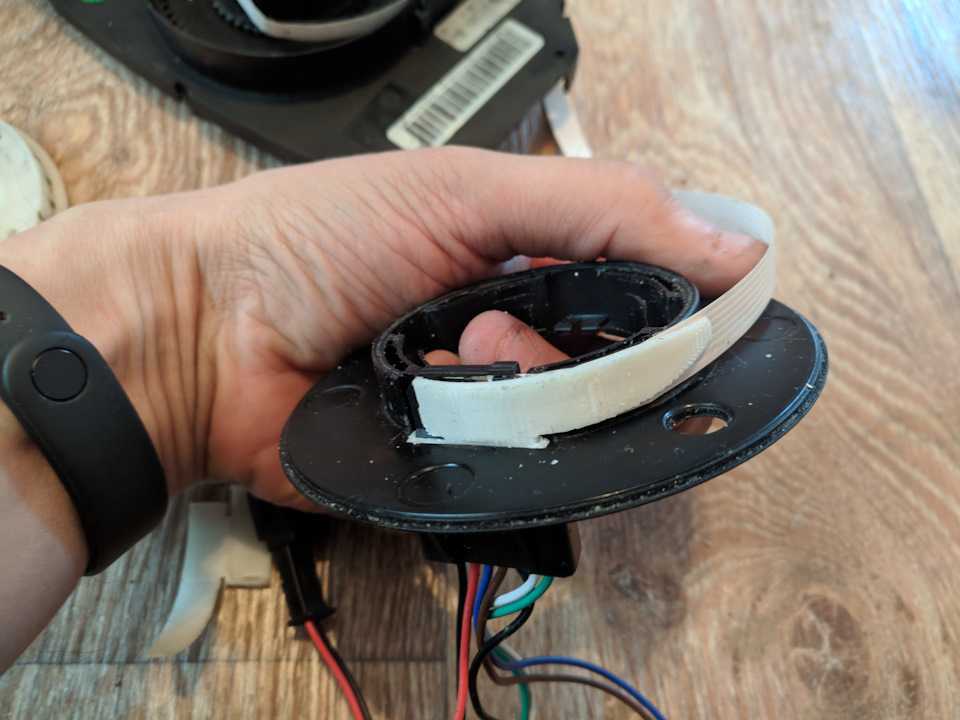

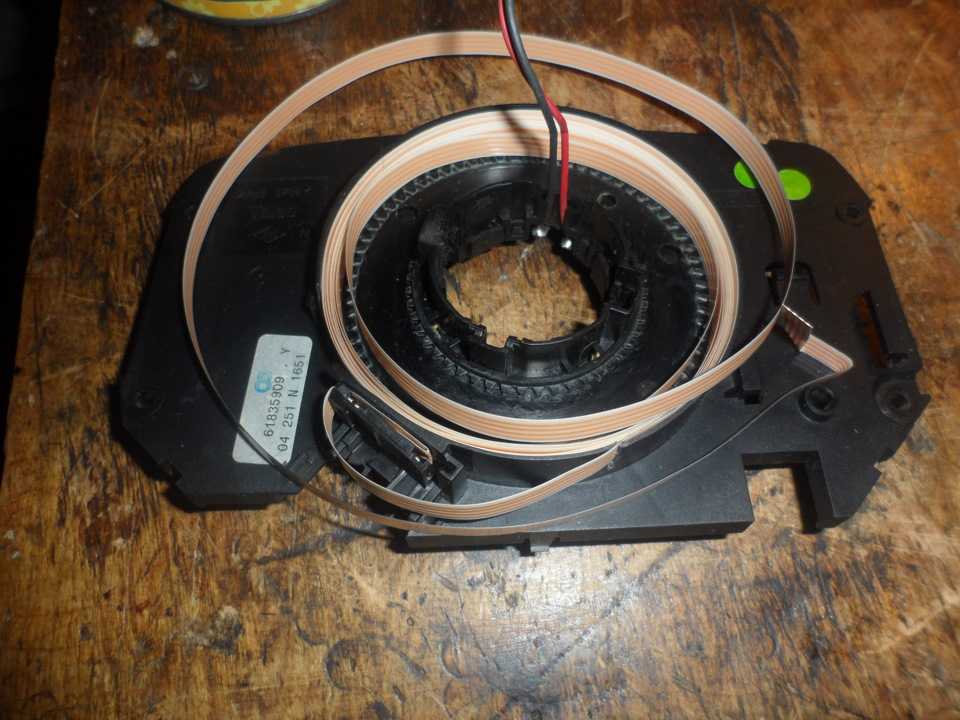

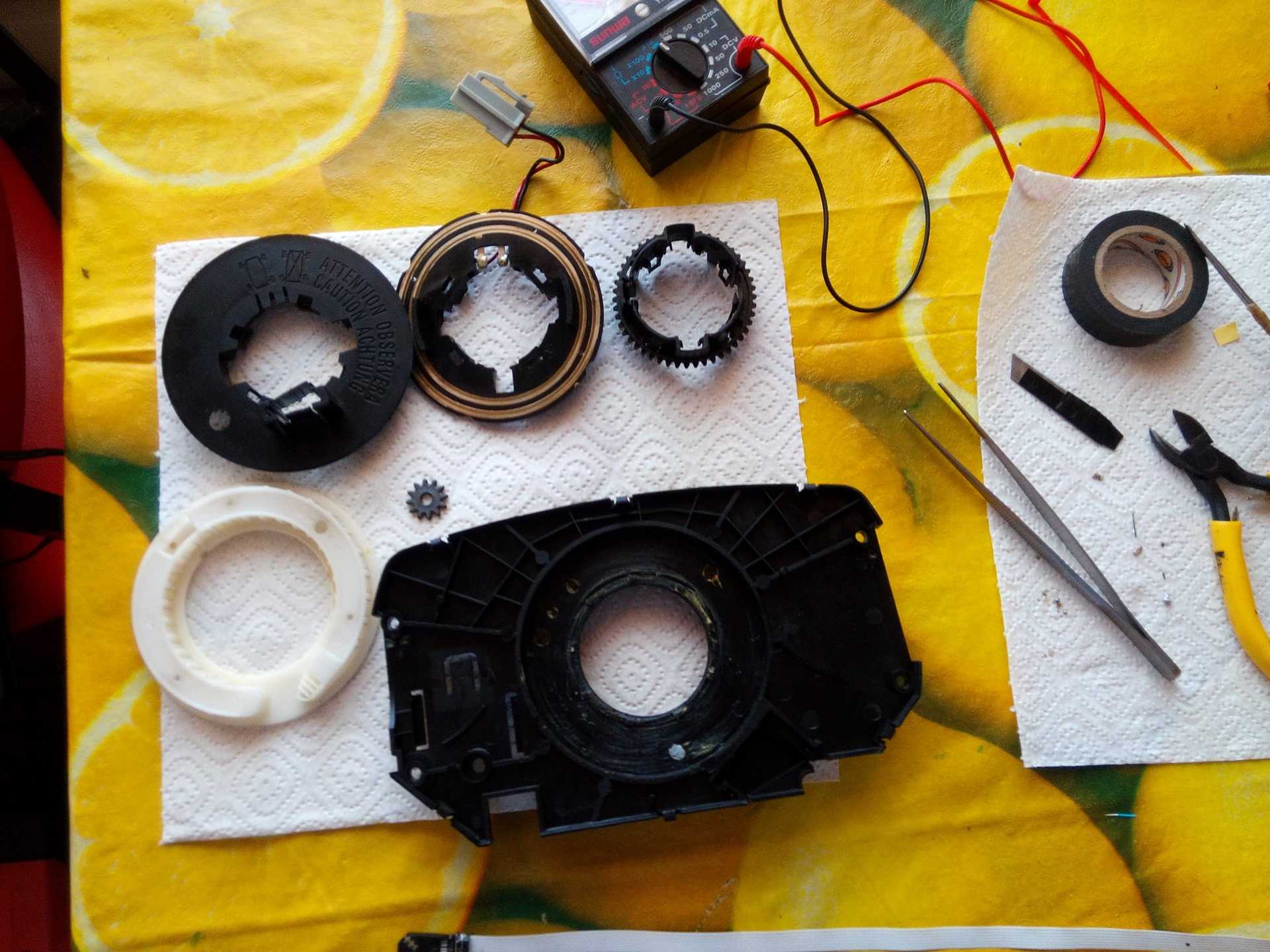

Снимаем соединитель с барабанным устройством

Когда существует необходимость демонтировать соединитель подрулевого переключателя Renault Sandero совместно с барабанным устройством, надо установить передние колёса авто прямолинейно и снять руль. Удалив кожухи и заблокировав барабан, воспрепятствовав его непроизвольному проворачиванию, можно снять рулевую колонку, совмещая впадину, имеющуюся между парой выступов барабана и корпусным пазом.

Используя разводной ключ Torx T-20, ослабляем крепёжный винт соединителя Renault Sandero, оказывая давление на его головку в продольном направлении и сдвигая с колонки. Разъединив оборудование с колодками проводов, демонтируем соединитель в сборе. Замена и монтаж выполняется в обратном порядке с обязательным совмещением выступов, находящихся в колонке с пазами, расположенными на торце её трубы.

Производим замену

Поставьте колеса ровно, при этом не блокируйте руль – ему нужен свободный ход

Для начала нужно снять два кожуха рулевой колонки: верхний и нижний, которые зафиксированы 3 винтами, откручивающиеся ключами-торексами на 20
После того, как открутили 3 самореза (обратите внимание на то, что они разные), с более крупной резьбой ставятся по бокам, с мелкой – посередине.
Подденьте и подтяните вверх верхний кожух рулевой колонки. После снятия увидите, что крепится он на четырех защелках
По аналогичному способу снимите нижний кожух

После того, как сняли кожухи, у вас появится доступ к специальному отверстию сзади. Туда нужно вставить отвертку (лучше крестовую) или подобный инструмент меньшего диаметра, чем отверстие – там будет пружинить защелка. Надавите отверткой и снимите подушку вверх. Только не сильно дергайте, так как подушка крепится проводами, их можно порвать неосторожным движением.
Отсоедините разъемы, которые подходят к подушке (сначала фиксаторы, затем сами провода). Не забудьте о том, что нужно предварительно снять массу с аккумуляторной батареи. Разъемы здесь перепутать сложно, они разделены по цветам – «синий к синему, зеленый к зеленому». Затем вы видите еще несколько соединенных разъемов, которые тоже необходимо разъединить.
Затем снимите саморез торексом на 50 в креплении самого руля

Также важно, чтобы руль быль разблокирован. Если он у вас заблокирован, вы срываете (убираете) блокиратор. Потом могут быть проблемы с блокировкой руля

Руль с Меган снят.
После того, как снят руль, снимите медиа-джойстик. Сначала нужно открутить саморез, держащий его, затем сдвигаем джойстик вверх. Напомню, что проблема с подрулевым шлейфом возникает, когда горит ошибка по подушке Check AirBag на приборной доске.
Крепится он системой хомута, его необходимо открутить торексом на 20. Чтобы снять подрулевой шлейф, нужно немного надавливать ключом на него, чтобы «отжимались» хомуты. Отсоедините крепления проводки. Снимите шлейф, поддев отверткой

Потом могут быть проблемы с блокировкой руля. Руль с Меган снят.
После того, как снят руль, снимите медиа-джойстик. Сначала нужно открутить саморез, держащий его, затем сдвигаем джойстик вверх. Напомню, что проблема с подрулевым шлейфом возникает, когда горит ошибка по подушке Check AirBag на приборной доске.
Крепится он системой хомута, его необходимо открутить торексом на 20. Чтобы снять подрулевой шлейф, нужно немного надавливать ключом на него, чтобы «отжимались» хомуты. Отсоедините крепления проводки. Снимите шлейф, поддев отверткой.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Замена рулевой ваз

Ваз 2110 кожух рулевой колонки

Для замены рулевой колонки нужны следующие инструменты:

• длинный мощный вороток;
• головки на 17мм и 30мм;
• монтировка;
• трещоточная рукоятка;
• обычный рожковый ключ на 17 мм.

Демонтаж руля

Первоначальным этапом в процессе замены колонки на ВАЗ 2110 должно быть снятие старой детали. Для начала нужно снять колесо руля.Для того чтобы рулевое колесо демонтировать понадобятся следующие приспособления:

• торцовый ключ на 24 мм;
• плоская отвертка;
• шестигранный ключ на 5мм.

Выполняются работы по снятию колеса в следующей последовательности:

отключается минусовая клемма аккумуляторной батареи.

• затем нужно повернуть руль так, чтобы колеса стали ровно;
• далее, нужно выкрутить винты крепления корпусных кожухов колонки (их должно быть семь штук) и снять нижнюю защиту, расположенную под рулем;
• затем нужно разблокировать рычаг рулевой колонки и опустить колонку вниз;
• движением вверх, снять верхний под рулевой кожух;
• поддев отверткой декоративную накладку, выкрутить два винта и вынуть кнопку звукового сигнала;
•  открутить крепление колеса руля.

Ваз 2110 рулевая колонка

Перед тем, как окончательно снять деталь, нужно запомнить или зафиксировать маркером его расположение относительно вала. Аналогично следует зафиксировать положение переключателя указателя поворотов по отношению к пластиковому кольцу.
Далее, резко дернув кольцо руками на себя, снять его с пазов вала. Открутить гайку крепления (теперь уже полностью) и окончательно демонтировать руль.

Демонтаж колонки

Ваз 2110 стук в рулевой колонке

После того, как рулевое колесо демонтировано, можно продолжать замену рулевой колонки. Нужно снять с рулевой колонки подрулевые джойстики, извлечь ключ зажигания и снять кольцевую облицовку транспондера противоугонной системы.Затем, вставив ключ зажигания и провернув его в нужное положение, сделать следующее:

• тонкой отверткой зажать запорный штифт, через отверстие замка зажигания;
• достать цилиндр замка из корпуса.

Далее необходимо сделать следующее:

• снять с колонки закрепленный блок ИММБ (транспондера);
• отсоединить электропроводку и блок транспондера от корпуса.

Снятая рулевая ваз

После этого нужно аккуратно снять колонки, крышки и пружины. Затем достать шнур электропроводки из рулевой колонки, после чего снять рукав подачи воздуха в ножной колодец водителя и нижние секции отделки панели приборов.
Теперь нужно отметить положение верхнего соединения промежуточного вала по отношению к рулевой колонке, после чего вывернуть и снять стяжной болт хомута. Далее нужно снять вал со шлицов.

Кожух рулевой колонки ваз 2110

В продолжении, нужно подпереть рулевую колонку и отпустить верхние болты для крепления и нижний хомут колонки. Если понадобится, то можно отпустить нижнее крепление, при этом, не погнув захват. На моделях оборудованных системой стабилизации — потянуть колонку вверх и открепить датчик, что установлен в нижней ее части.
Далее следует снять колонку с опорного кронштейна и извлечь ее из салона автомобиля ВАЗ 2110.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
