Схема управления освещением: уличным, наружным, внутренним схема управления освещением: уличным, наружным, внутренним

Распиновка подрулевого переключателя Renault 8201167981

На некоторых комплектациях Lada Vesta, Largus, а также автомобилях Renault используется левый подрулевой переключатель (артикул 8201167981) с фиксированным положением выключателя ПТФ. В случае его ремонта вам может потребоваться схема контактов этого переключателя.

Владелец Весты ( unicoder88 ) решил смазать переключатель, после чего поворотники перестали работать (всегда мигает левый поворотник). Он определил, за что отвечает каждый контакт и поделился схемой.

контакты 1 и 6 — замыкаются при включении ближнего света
контакты 2 и 5 — замыкаются при включении габаритов
контакты 3 и 4 — замыкаются при включении ходовых огней
контакт 8 и 9 — замыкаются, правый поворотник
контакт 9 и 10 — замыкаются, левый поворотник
контакт 14 и 15 — замыкаются, звуковой сигнал. 15 масса (нужно проверить)
контакт 15 и 16 — замыкаются, дальний свет. 15 масса (нужно проверить)

Причина неисправности поворотников была в том, что белый бегунок, который ходит по плате и замыкает группы контактов, не попал под штырёк, и остановился в крайнем положении, включая левый поворотник и не управлялся рычагом.

Светодиодные фары

Адаптивные светодиодные фары
светодиодная фара с лазерным светом

На следующем рисунке показана светодиодная фара с лазерным лазерным светом на примере G11.

Обозначение	Пояснение	Обозначение	Пояснение
1	Левая светодиодная фара с лазерным светом	2	Находящийся внутри ближний свет
3	Находящийся снаружи ближний свет	4	Лазерное излучение
5	Находящийся снаружи дальний свет (для частичного дальнего света, вертикальная граница светотени)	6	Находящийся внутри дальний свет (для освещения большого участка пространства)

Светодиодная фара во время использования функции неслепящего дальнего света выключает внутренний дальний свет для освещения большого участка пространства.

Наружный дальний свет и лазерный свет образуют частичный дальний свет. Его световой луч ограничен фиксированной накладкой в направлении внутрь и поэтому имеет вертикальную границу светотени.

С помощью шагового электродвигателя для адаптивного освещения поворотов каждую фару отдельно можно наклонять максимально на 15°. В результате для встречного или обгоняющего транспорта устанавливается безбликовая зона 5° — 7° посредством наклона фар.

Основные элементы системы

Все элементы системы освещения можно разделить на две основных категории:

Внешние элементы

Внешние элементы автомобильной оптики обеспечивают освещение дороги и информирование других водителей. К числу таких приборов относятся:

фары ближнего и дальнего света;
противотуманные фары;
поворотники;
задние блок-фары;
габаритные огни;
осветители номерного знака.

Передние фары

Передние фары современных автомобилей состоят из целого комплекса элементов:

ближнего и дальнего света;
дневных ходовых огней;
габаритных огней.

Чаще всего они расположены в едином корпусе. Также в передние фары многих автомобилей устанавливают поворотники.

Любая машина комплектуется двумя передними фарами, которые располагаются симметрично на правой и левой частях кузова.

В вечернее и ночное время для освещения дороги используется ближний свет. Благодаря ассиметричности световых пучков, он дополнительно обеспечивает освещение обочины дороги. При условии правильной регулировки фар такой свет не доставляет дискомфорта водителям встречных автомобилей.

Дальний свет отличается большей интенсивностью. Его использование помогает выхватывать из темноты большую зону дорожного полотна. Однако использовать дальний свет допустимо только при отсутствии встречного потока. В противном случае фары будут ослеплять других водителей.

Габаритные огни

Для того чтобы другие водители могли оценить габариты машины, в системе освещения предусмотрены габаритные огни. Они используются и в момент остановки или стоянки машины. Располагаются габариты как в передних, так и в задних фарах.

Поворотники

Поворотники – основной инструмент предупреждения о выполнении маневра. Они используются при повороте и развороте, перестроении или обгоне, съезде на обочину и при последующем начале движения.

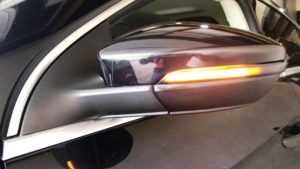

Устанавливаться данные элементы могут как в передние и задние фары, так и отдельно от них. Часто на боковых элементах кузова и зеркалах заднего вида размещаются дублирующие приборы. Все они имеют насыщенный желто-оранжевый цвет и работают синхронно в режиме мигания. Автомобили, предназначенные для американского рынка, имеют красный цвет поворотников.

Дневные ходовые огни (ДХО)

Дневные ходовые огни появились в системе освещения автомобиля сравнительно недавно, поэтому они есть не в каждом транспортном средстве. От габаритов ДХО отличаются более интенсивным светом.

Противотуманные фары (ПТФ)

Этот вид автомобильной оптики применяется в условиях плохой видимости: во время тумана, дождя или снега. Широкий световой луч с усеченной частью не отражается от атмосферных осадков и не ослепляет водителя во время движения. В то же время ПТФ обеспечивают достаточное освещение дорожного полотна.

Противотуманки устанавливаются не только на передней, но и на задней части кузова. Впрочем, данные осветительные элементы не являются обязательными, поэтому на многих моделях машины ПТФ могут отсутствовать вовсе.

Задние блок-фары

Задние автомобильные фары также устанавливаются на автомобиль парно и включают в себя несколько элементов. Наиболее простые варианты задних фар состоят из стоп-сигнала и габаритных огней. Во многих моделях в блок также входят поворотники и фонарь заднего хода, реже – задние противотуманные фары.

Основным элементом осветительной системы в задней части являются стоп-сигналы, информирующие о торможении или снижении скорости автомобиля. Для большей надежности элементы могут дублироваться на спойлере или на заднем стекле транспортного средства.

Также не менее важными являются фонари заднего хода. Они выполняют функции освещения и предупреждения других водителей о начале движения машины назад.

Внутренние элементы осветительной системы

Внутренние элементы отвечают за освещение в салоне и багажнике транспортного средства. В систему входят:

лампы в салоне автомобиля;
подсветка багажника;
лампы освещения приборной панели;
лампа в перчаточном ящике;
габаритные огни в дверях.

Освещение салона, багажника и пространства под капотом (при наличии) обеспечивает дополнительный комфорт водителя в темное время.

Подсветка приборной панели необходима для более легкого считывания информации при движении в темноте.

Габаритные огни в дверях необходимы для информирования других участников дорожного движения об изменении габаритов автомобиля при открытой двери.

Системы управления

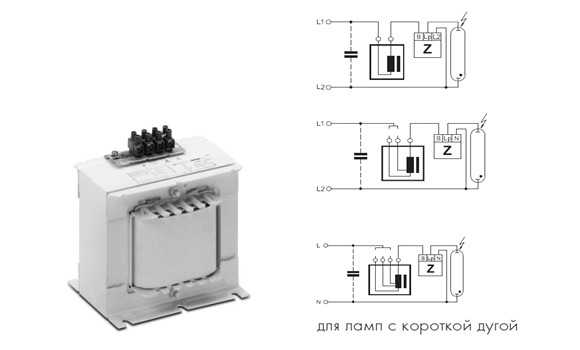

Магнитный или индукционный балласт

Магнитные балласты (индукционные) работают по следующему принципу: ток выступает в качестве разжигающего элемента для газоразрядной лампочки. Индукционный балласт необходим для ограничения мощности источника света за счет сопротивления индуктивности.

Минус магнитных балластов: смещение фазы между напряжением и электрическим током, из-за чего меняется световой поток.

Для запуска реакции иногда используется так называемое импульсное зажигающее устройство. На картинке внизу показана схема с использованием ИЗУ.

Электронный балласт

Низкочастотные или высокочастотные электронные балласты квалифицируются как традиционный тип управления. В них отсутствует стартер. Благодаря электронному балласту улучшается эффективность светильника, так как уменьшается вес прибора и снижается расход электричества. Такие устройства отличаются низкой шумностью. Минус электронных балластов — искаженность гармоник, что ухудшает качество радиоволн. На рисунке внизу показана схема подключения электромагнитного ПРА.

За счет использования электронных балластов удается достичь качественного розжига лампочки и поддержания заданного уровня напряжения. Устройство обычно оснащается средствами дистанционного управления.

Недостаток электронных балластов в том, что лампы и фотоэлементы подвержены загрязнению, из-за чего отзывчивость устройства снижается. Возможны сложности с калибровкой датчика.

Задние и габаритные фонари

Согласно ЕСЕ R48 и 76/756/ЕЕС, на автомобилях с прицепом шириной более 1600 мм должны быть установлены габаритные фонари, обращенные вперед, а задние являются обязательным оборудованием для автомобилей любой ширины Автомобили шириной более 2100 мм (например, грузовые автомобили) также должны оснащаться передними и задними габаритными фонарями.

В технических нормах оговорена установка двух фонарей белого света. В США действуют правила, изложенные в стандарте SAE J222, декабрь 1970.

Обязательным техническим оборудованием являются два задних фонаря красного цвета. Когда используется совмещенная конструкция с сигналом торможения и задним габаритным фонарем, то отношение силы света для выполнения отдельных функций должно быть по крайней мере 5:1. Задние фонари должны работать вместе с габаритными.

В США действуют правила, изложенные в стандарте SAE J585e, сентябрь 77.

Электрические цепи автомобиля, крепление батареи

Электрические цепи автомобиля служат для распределения тока между отдельными приборами и в соответствии со множеством потребителей они очень разветвлены. Полное представление об электрооборудовании автомобиля дает общая электрическая схема.

Электросеть автомобиля в основном выполняется однопроводной, отрицательный полюс источников тока в Европе соединяется с массой.

При размещении аккумуляторной батареи следует добиваться того, чтобы она соединялась но возможности коротким проводом со стартером и располагалась в легкодоступном месте. По соображениям безопасности батарею не следует располагать слишком близко к переднему краю автомобиля. Кроме того, следует предусмотреть то, чтобы от выделяющихся паров кислоты и газов не корродировали детали кузова. Для этого они должны быть защищены или закрыты. Крепление должно быть настолько прочным, чтобы при испытании на удар аккумуляторная батарея не отрывалась. Общепринятое в настоящее время нижнее крепление с приваренным или привинченным держателем в достаточной степени удовлетворяет этому требованию. Лучше всего, чтобы аккумуляторная батарея опиралась на выступ брызговика переднего колеса или на прикрепленный к нему кронштейн или на передний щит отсека двигателя, если для этого имеется место.

Обычно не все ответвления электрических цепей защищают предохранителями. Основные потребители энергии группируют таким образом, чтобы можно было обойтись 8—10 предохранителями, а дополнительные потребители энергии (радиоприемник, противотуманные фонари и др.) защищают по отдельности. Некоторые приборы, например фары, часто не защищают, поскольку опыт эксплуатации показывает, что выходят из строя они редко, а в случае возникновения неисправности ее легко найти (например, повреждение нитей лампы). Если фары все-таки решено защитить, то предохранитель должен быть предусмотрен для каждой нити. Блок предохранителей следует располагать в легкодоступном месте салона или в отсеке двигателя. Блок должен иметь маркировку, информирующую о защищаемых цепях, чтобы ею можно было воспользоваться при поиске причины отказа. В настоящее время блок предохранителей объединяют с колодкой диагностики и размещают в отсеке двигателя, кроме того, в этом месте имеется хороший доступ к реле. Выбор предохранителя (5,8 или 15 А) зависит от тока, потребляемого прибором, который является определяющим и при выборе сечения электропроводов. Зная обычное для автомобиля напряжение бортовой сети, равное 12 В, можно легко вычислить потребляемый ток.

Автоматы перегрузки, применяемые в США взамен плавких предохранителей, в Европе по соображениям стоимости не получили распространения.

Как происходит управление системой освещения

Управление всеми приборам освещения водитель осуществляет из салона транспортного средства с помощью специальных переключателей.

Включение ближнего и дальнего света, противотуманок и габаритов в большинстве моделей машин осуществляется с помощью подрулевого переключателя или клавиши на панели приборов:

первое положение переключателя – все приборы выключены;
второе положение – включаются габариты;
третье положение – загорается ближний свет фар.

Также переключатель, размещенный с левой стороны под рулем, обеспечивает смену ближнего и дальнего света в передних фарах.

При наличии противотуманок на переключателе может быть установлена дополнительная секция, регулирующая включение и выключение ПТФ. Также управление может происходить с помощью отдельной клавиши.

Комбинированный переключатель используется и для введения в действие правого и левого поворотников. Но при этом аварийная сигнализация включается с помощью отдельной клавиши, находящейся на приборной панели.

Многие элементы системы освещения загораются автоматически при выполнении определенных действий со стороны водителя:

стоп-сигналы – при нажатии на педаль тормоза;
фонарь заднего хода – при включении задней передачи;
приборы освещения багажника и бардачка – при их открытии;
подсветка ног водителя и габариты в дверях – при открытии двери.

Методы управления уличным освещением

Существует три метода управления освещением. Расскажем о них подробнее.

Ручное управление

Включение фонарей производится вручную, каждый фонарь или их группа контролируется оператором на месте.

По сути это самый старый способ. Когда фонарщик проходил по улице и зажигал каждый масляный или газовый фонарь, а потом гасил их — это и была первая и очевидная реализация метода. Во дворе своего дома освещением мы тоже управляем чаще ручным способом (про автоматизацию ниже).

Фонарщик реализует ручное управление газовой лампой (кстати, снимок современный на нем сотрудник Брестского ГорСвета)

На сегодня в коммунальном хозяйстве ручное управление используют только в экстренных ситуациях, или при выполнении ремонтных работ.

Дистанционное управление

Одно из первых устройств дистанционного управления уличным освещением

Когда все электроснабжение в населенном пункте или его части осуществлялось от отдельной электростанции, функции фонарщика перешли к их персоналу. Ответственное лицо, определив, что на улице достаточно стемнело или рассвело, включало или выключало рубильник, подающий напряжение на сети уличного освещения.

Автоматическое управление

Щит простейшей автоматики уличного освещения

Трансформаторная подстанция

В этом случае, отдельные участки уличного освещения, в зависимости от состояния датчиков и заложенного алгоритма, включаются и выключаются сами. Переход на автоматическую систему связан с тем, что напряжение потребителям стали подавать с помощью локальных трансформаторных подстанций преобразующих высоковольтное напряжение в стандартное.

Это создало два фактора предопределивших переход на автоматику:

Устанавливать (кроме некоторых случаев) отдельные подстанции только для уличного освещения нерентабельно. Трансформаторы сейчас преобразуют напряжение для всех энергопотребителей на территории.
Кроме того, для централизованного управления включением и выключением уличных фонарей, пришлось бы тянуть к каждой отдельной подстанции питающей освещение отдельную линию, что еще более бы увеличило затраты.

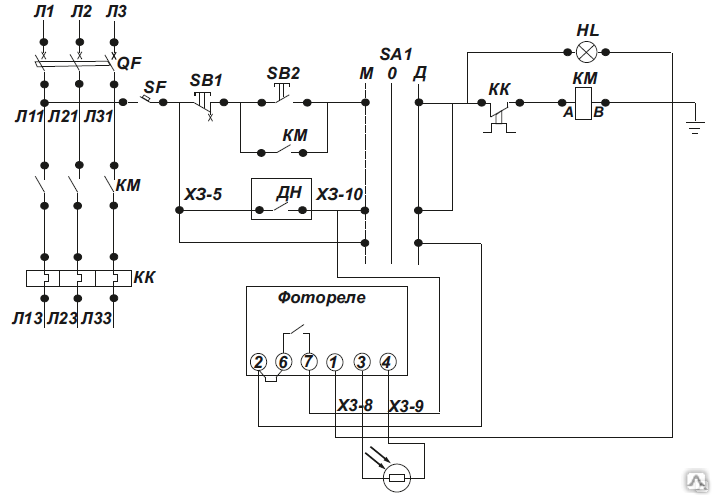

Поэтому в 50-е — 60-е годы была внедрена система автоматического управления освещением. Она работала по простейшему доступному на то время принципу. На каждой подстанции устанавливалась автоматика, действующая от датчиков освещенности. Стало темно — подали напряжение на фонари, стало светло — отключили.

Однако датчики подводили в некоторых случаях:

при неправильной калибровке они срабатывали нечетко;
из-за засветки фарами или даже полной луной фонари могли погаснуть ночью;
при закрытии датчика снегом, льдом, грязью или пылью свет включался днем;
в конце концов, датчик мог выйти из строя.

Раритетный датчик освещенности

Потом нашли еще один существенный минус, который проявился во времена, когда стали задумываться об экономии — зачем в ночные часы, если движения людей и транспорта нет, напрасно жечь электроэнергию. Поэтому датчики освещенности стали блокировать с реле времени. Таймер выключал или все фонари полностью или часть их во дворах и малонаселенных улицах в промежуток, например с часу до четырех ночи.

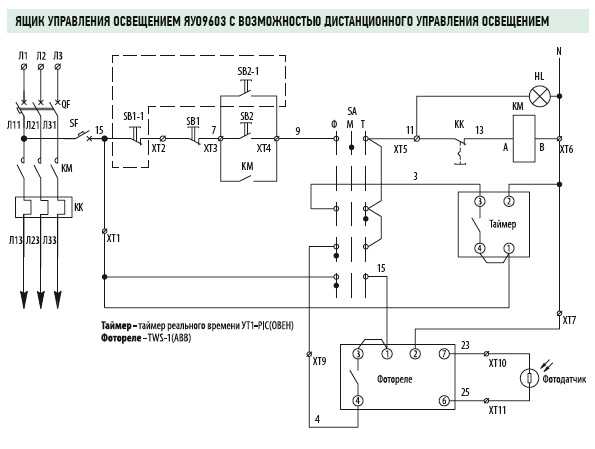

Позже появились еще и так называемые астрономические реле (на фото ниже). В них программное обеспечение по введенным координатам рассчитывает время заката и рассвета в данном месте, и на основе расчета подает сигналы на переключение. В реле также реализуется и функция выключения и включения в заданные часы.

Астрономическое реле

Датчики освещенности остались только для контроля непредвиденного уменьшения естественной освещенности, например из-за тумана. Кажется система на основе астрономического таймера идеальный вариант (на их основе работает большинство систем уличного освещения в небольших населенных пунктах).

Но у нее все равно есть минусы:

Для того чтобы перепрограммировать систему на другое время срабатывания (например на время праздников) необходимо объехать обойти все подстанции. Это отнимает много времени (знаю по своему опыту).
Присутствие человека требуется и для определения неисправностей, снятия показаний с приборов учета расхода электроэнергии.

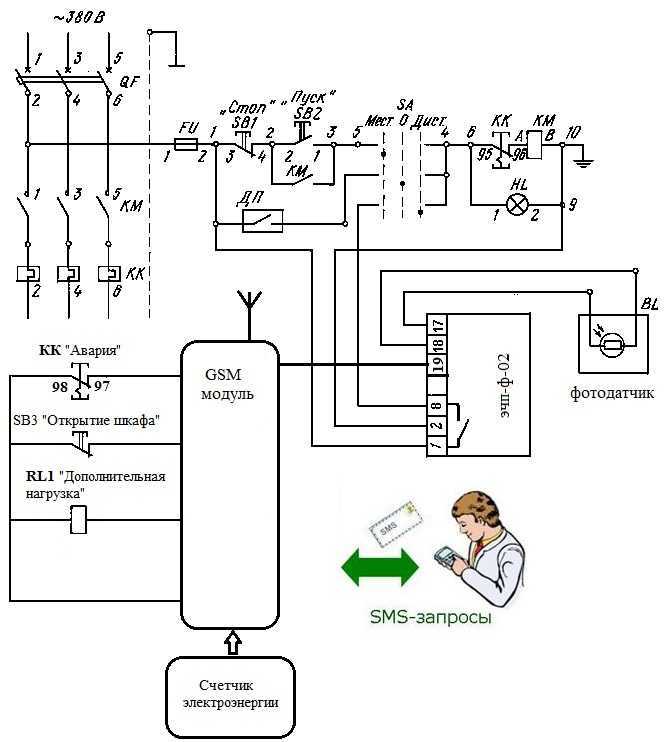

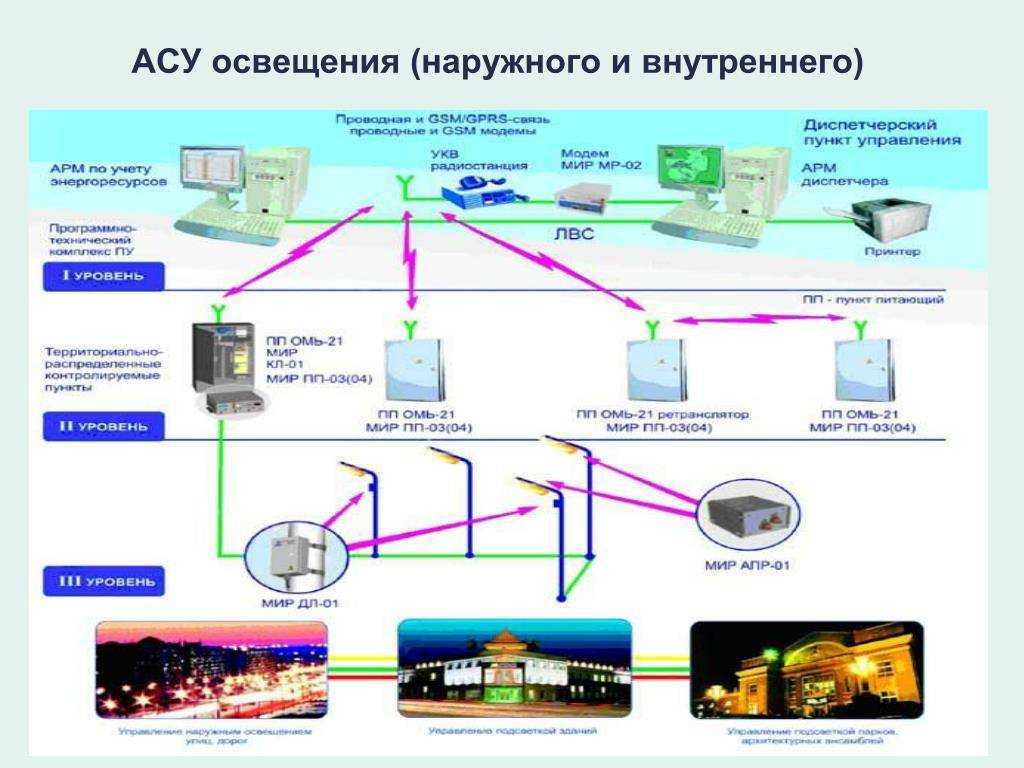

Поэтому на сегодня все больше используют автоматизированные системы управления на основе современных цифровых технологий. В них комбинируется автоматическое и ручное управление. Рассмотрим реализацию одной из типичных систем.

Очиститель ветрового стекла

Обязательная установка очистителя ветрового стекла с соответствующим приводом предписана во всех странах, однако наличие омывателя требуется не везде, хотя он уже давно стал элементом стандартного оснащения автомобиля. Для очистителя используется электрический привод, чаще всего с двумя скоростями.

Так как из-за загрязнения стекол, дождя и т. д. видимость сильно ухудшается, а иногда и вообще пропадает, то хорошо работающие очиститель и омыватель являются важным фактором повышения безопасности. Требования по минимальной величине очищаемой зоны (как и по зоне размораживания) сначала появились в США (федеральный стандарт 104) и вскоре были заимствованы в Правила ЕЭК ООН и директивы ЕЭС.

Поле видимости делится на несколько зон, для каждой из которых предписана своя степень очистки, выражаемая в процентах. Таким образом, выбор параметров очистителя и омывателя в сильной степени зависит от величины стекла, его формы, положения относительно сиденья водителя (центра глаз).

При современных формах ветрового стекла упомянутые выше требования лучше всего можно соблюсти с помощью одинаково или противоположно перемещающихся рычагов очистителя. Щетки приводятся в действие от электродвигателя со встроенным червячным редуктором. Положение центров качания (рычагов и их длина в значительной степени определяются желаемой (и предписанной) зоной очистки, как впрочем, и длина щеток. Путем изменения наклона щетки относительно рычага можно улучшить очистку в углах и получить более приемлемое исходное положение. Сильно гнутые и несферические стекла затрудняют очистку. Только благодаря использованию щеток с равномерным распределением давления прижима (принцип Трико) и при максимальном соответствии кривизны щетки кривизне ветрового стекла можно получить необходимую зону очистки. Давление прижима на конце рычага составляет примерно 30—50 Н. Под действием сил ветра это давление несколько уменьшается, поэтому следовало бы предусматривать специальные прижимные площадки, которые, однако, ухудшают видимость.

Наклон и форма ветрового стекла оказывают сильное влияние на работу очистителя, которая должна проверяться; при большой скорости воздушного потока в аэродинамической трубе. Потребляемая стеклоочистителем мощность сильно колеблется, так как сопротивление сдвигу щеток три мокром стекле существенно меньше, чем при почти сухом или сухом стекле. В соответствии с этим момент тоpмoжeния электродвигателя и силы в рычагах и шарнирах тоже сильно изменяются. Момент (по данным фирмы «Бош») изменяется от 7 до 25 Н-см. Динамические силы в шарнирах также очень велики. Целесообразнее использовать шаровые шарниры с тефлоновыми вкладышами, не требующие смазки и обеспечивающие четкое пространственное перемещение тяг, которые, как правило, непараллельны осям рычагов стеклоочистителя и кривошипа привода. Элементы стеклоочистителя лучше всего размещать в легкодоступном месте под капотом, причем предпочтительнее систему (электродвигатель — тяги — рычаги очистителя) предварительно монтировать на устойчивой несущей раме, которую затем вместе с резиновыми шумоизоляционными прокладками устанавливают на кузов. Таким образом достигаются точная фиксация взаимного положения элементов и оптимальное распределение сил.

Напомним о распространенной в США конструкции с закрытым исходным расположением рычагов очистителя, кoтоpaя по необъяснимым причинам не получила распространения в Европе. Очень практичен автоматический прерывистый режим работы очистителя при небольшом дожде или сыром тумане. В этом случае стеклоочиститель включается через определенные промежутки времени (иногда регулируемые). Для работы такой конструкции требуется предусматривать либо специальное положение выключателя очистителя, либо отдельный выключатель прерывистой работы стеклоочистителя (с регулировкой интервала), для которого необходимо выделять место в той части панели приборов, в которой размещаются выключатели.
