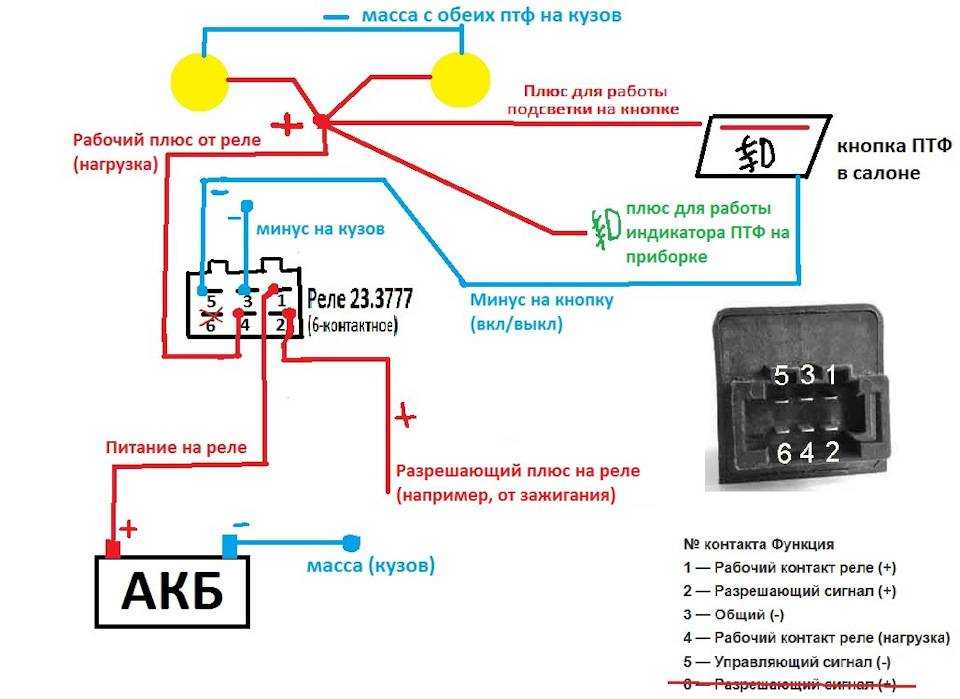

Способы подключения противотуманных фар
Подключение ПТФ может осуществляться несколькими способами. Самый простой, если в машине с завода предусмотрено подключение туманок, то есть электросхема состоит из всех необходимых компонент: соединительных разъемов, выключателя, соединительных проводов, предохранителя, реле.
Установка, в этом случае, заключается в монтаже фар и подключении их к электросети. Этот способ можно использовать при полной комплектации машины, если нужно заменить установленные противотуманки или для усовершенствования системы освещения.
Если в базовой комплектации автомобиля нет подключения противотуманок, проводку придется прокладывать своими руками. Для этого нужно закупить необходимые компоненты: комплект проводов, реле, выключатель и др. Можно приобрести готовый комплект для монтажа противотуманных фар. Знать, как включаются противотуманные фары в электросхему автомобиля (автор видео Morgan One).
Некоторые водители сомневаются, можно ли подключить противотуманные фары к габаритам. Этого делать нельзя, так как в габаритных огнях выключатель и проводка не рассчитана на потребляемый фарами ток.
Купив комплект для подключения противотуманок универсальный, можно выполнять подключение противотуманок своими руками по следующему алгоритму:
Прокладку проводов нужно начинать с демонтажа приборной панели и подключения реле. Сначала необходимо найти провод, идущий к подсветке приборов. Следуя по этим проводам, можно найти колодку, в которой есть свободный разъем, чтобы подключить в него реле туманок. Вторым шагом будет подключение выключателя. Если на приборной панели есть свободная кнопка, подключаем фары к ней. Если свободной кнопки, то нужно установить новую. На следующем этапе реле нужно соединить с аккумулятором. Провод от аккумуляторной батареи нужно подключить к 87 контакту реле
Удобнее пропустить провод под педалями
Важно включить в электроцепь при установке предохранитель. Это убережет лампы от перегорания и спасет от пожара при коротком замыкании
Номинал предохранителя рассчитывается исходя из мощности фар
Если взять лампочки по 60 ВТ, то ток для питания фар будет составлять: 2*60 Вт/12 В = 10 А. Предохранитель нужно подбирать с большим номиналом. В рассматриваемом случае необходимо использовать предохранитель номиналом 15 А. Теперь монтируем ПТФ в бампере. Перед тем, как поставить противотуманки, нужно разметить места для фар согласно требованиям. Монтаж ПТФ лучше на снятом бампере. После монтажа фары необходимо надежно зафиксировать с помощью креплений, которые идут с монтажным набором. Отрицательный провод нужно замкнуть на массу (кузов машины), положительный подключаем к 30-му контакту реле. На заключительном этапе реле устанавливается на посадочное место, закрепляется. Панель приборов возвращается на прежнее место.
Номинал предохранителя рассчитывается исходя из мощности фар. Если взять лампочки по 60 ВТ, то ток для питания фар будет составлять: 2*60 Вт/12 В = 10 А. Предохранитель нужно подбирать с большим номиналом. В рассматриваемом случае необходимо использовать предохранитель номиналом 15 А. Теперь монтируем ПТФ в бампере. Перед тем, как поставить противотуманки, нужно разметить места для фар согласно требованиям. Монтаж ПТФ лучше на снятом бампере. После монтажа фары необходимо надежно зафиксировать с помощью креплений, которые идут с монтажным набором. Отрицательный провод нужно замкнуть на массу (кузов машины), положительный подключаем к 30-му контакту реле. На заключительном этапе реле устанавливается на посадочное место, закрепляется. Панель приборов возвращается на прежнее место.
Фотогалерея

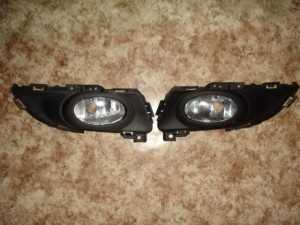

- 1. Комплект для установки ПТФ
- 2. Комплект проводов для подключения
- 3. Процесс протягивания провода для подключения
- 4. Монтаж кнопки включения
После установки ПТФ нужно проверить их работу и отрегулировать. Если фары слишком поднять, они потеряют свою эффективность при передвижении в плохих погодных условиях.
почему не работают противотуманки и как снять ПТФ по схеме
Безопасность движения при плохой видимости во время дождя или тумана обеспечивают противотуманки
Поэтому важно, чтобы они находились в рабочем состоянии. В статье рассматриваются ПТФ, особенности работы, дается инструкция, как выполняется замена противотуманной фары
Особенности работы ПТФ
Эти осветительные приборы отличаются излучаемым светом. Они могут гореть желтым или белым светом, главная их особенность в том, что они не освещают туман впереди, упираясь в него лучом, а создают плоский, широкий луч, который стелется вдоль дороги.
Для обеспечения хорошей видимости при плохих погодных условиях, нужно соблюдать следующие два правила:
- Отрегулировать точно границу пучка света, излучаемого оптикой. Луч не должен светить выше указанной горизонтальной плоскости.
- Фонарь должен находиться на минимальном расстоянии от дорожного полотна. При таких условиях легче настроить точно границу пучка света.
Становится ясно, что данные источники освещения необходимы, чтобы обеспечить хорошую видимость на дороге при сложных метеорологических условиях.
Для обеспечения качественного света луча необходимо следить за состоянием поверхности плафона: полировать, устранять царапины, которые уменьшают пропускную способность стекла.
Распространенные неисправности туманок и способы их устранения
Основной причиной неисправности противотуманок являются окислительные и коррозийные процессы.
Причины, по которым не горят противотуманки, могут быть следующие:
- перегорел предохранитель;
- перегорели лампочки;
- нет контакта в реле;
- неисправна кнопка выключения;
- плохой контакт на массу кузова или самих ПТФ;
- неверное подключение;
- окисление контактов.
Для диагностики и устранения неполадок понадобится тестер и набор инструментов. Самой распространенной неисправностью электрооборудования является перегоревшие предохранители. Если они сгорели, их нужно поменять.
Если с предохранителями все в порядке, то нужно проверить лампочки в фарах. Они могут перегореть в результате короткого замыкания, или по причине естественного износа. Проверить исправность лампы можно с помощью заведомо рабочего источника света
Если после устранения перечисленных причин не работают противотуманки, то, возможно, неисправна кнопка включения, которую легко заменить. Могут окислиться контакты, тогда их следует зачистить. Если не горят противотуманные фары после самостоятельного подключения возможно неверное соединение проводов.
Если необходим ремонт противотуманных фар, то в него может входить замена стекла противотуманной фары, или ее лампы. Возможно, что повреждена облицовка противотуманной фары, тогда понадобится снятие противотуманной фары и меняется рамка противотуманной фары, крепящиеся с помощью кронштейна. В любом случае, перед тем как разобрать противотуманную фару для ремонта или замены стеклянного плафона, необходимо демонтировать противотуманку, открутив винты крепления к кронштейну.
Инструкция по демонтажу и замене противотуманной фары
Замена противотуманной фары может понадобиться, если не работает весь узел или значительно ухудшилось качество светового луча. При замене чаще всего необходим демонтаж бампера. Именно на нем находится заглушка противотуманной фары.
После того, как откроются крепления оптики к кронштейну, нужно соответствующим инструментом открутить крепеж от кронштейна. Далее нужно отсоединить штекер и можно снимать противотуманку. Если нужно заменить полностью узел, то устанавливается новая деталь.
Фотогалерея «Замена противотуманок»
Если меняется рамка противотуманной фары, отражатель или стекло, то необходимо разобрать противотуманку. Для этого ее нужно хорошо прогреть, например, феном, чтобы расплавился герметик, а затем можно разбирать ПТФ.
Установка заменяемой или отремонтированной оптики выполняется в обратном порядке: присоединяется штекер, устанавливается противотуманка на штатное место, закручиваются болты крепления к кронштейну. На последнем этапе возвращаются на место либо подкрылки, либо бампер.
Особенности выбора ламп для противотуманной оптики
Стандартная практика – спросить у продавца, какие лампочки подходят для вашей модели. Профессиональный консультант всегда подскажет хорошего производителя, а также лампочка какой мощности будет оптимальной. Важную роль играет конструкция противотуманок: вполне может случиться, что некоторые лампы просто не поместятся в фаре из-за своей длины.
При выборе лампы следует учитывать такие факторы:
если вам предстоит замена только одной лампы, обращайте внимание на яркость другой, целой;
мощность источника света не должна выходить за пределы лимитов, указанных производителем;
желательно покупать лампу той формы, которая соответствует форме заменяемого элемента;
нужно также убедиться, что выделяемое источником тепло не разрушит фару или её отдельные элементы;
лучший вариант – приобретение лампы, рекомендованной производителем;
помните, что чем дороже изделие, тем ярче оно будет светить и дольше прослужит, так что экономия здесь неуместна.
Что же касается перехода с одного типа ламп на другой, то здесь нужно проявить здоровый прагматизм: не всегда замена галогенок на более прогрессивные светодиодные или ксеноновые лампы возможна, так что лучше проконсультироваться со специалистом – он оценит конструкцию фары вашей модели и посоветует оптимальное решение.
Замена противотуманной фары как справиться даже ленивому видео АвтоНоватор
Очень часто вследствие ДТП страдает передняя часть машины, иногда после таких неприятностей необходима замена противотуманной фары, причем тянуть с этим нельзя, ведь данная оптика играет важную роль в автомобиле. Постараемся осуществить все своими руками.
Особенность работы противотуманных фар
Главной особенностью «противотуманок» является излучаемый свет, он может быть белым или желтым, но при этом широкий и плоский луч стелется вдоль дорожного покрытия, а не освещает толщу тумана. Таким образом, они являются незаменимыми во время тумана, снегопада, дождя, так как обычные фары, излучающие рассеянный свет, просто не способны должным образом осветить дорогу. Для того чтобы была обеспечена хорошая видимость в тяжелых метеоусловиях, нужно придерживаться двух главных правил:
- границу пучка света от фары следует отрегулировать предельно точно, так как свет не может распространяться выше указанной горизонтальной плоскости;
- расположение фары должно быть максимально близко к дорожному полотну, так настроить границу пучка будет проще.
Очевидно, данный элемент является просто необходимостью, так как обеспечивает безопасное передвижение в условиях плохой видимости. Для того чтобы свет был четким и мог обеспечить достаточную видимость, за фарами нужно следить и вовремя полировать, чтобы царапины не уменьшали пропускную способность оптики. Сделать данную работу можно самостоятельно или в автомобильных сервисах. Полировку мы обсудим в другой статье, здесь же мы поговорим несколько о другом.
Замена противотуманной фары – инструкция по демонтажу
Прийти в негодность противотуманные фары могут по ряду причин, но чаще всего это следствие ДТП. Кроме того, со временем на их поверхности образуются царапины, трещины и сколы, что значительно ухудшает качество светового луча, но это решается полировкой, как мы уже отметили. Также не редкостью является ситуация, когда перегорает лампа, в этом случае требуется ее замена. Если противотуманные огни перестали функционировать, либо же качество излучаемого света резко упало, то необходимо заменить этот узел целиком или только нерабочий элемент.
В любом случае, свои действия следует начинать с демонтажа данного светового прибора. К сожалению, этот этап чаще всего предполагает и снятие бампера. Если же на авто установлены еще и защитные арки, то нужно открутить саморезы, посредством которых они крепятся к бамперу, и один пистон, расположенный под защитой. Затем, отогнув арки, можно отсоединить два штекера с фары. Открыв капот, нужно снять четыре пистона и два болта, благодаря которым крепятся решетка и бампер, также откручиваются и болты, расположенные снизу бампера (3 штуки).
И последним шагом в демонтаже бампера следует отщелкнуть пластиковые защелки, расположенные по его краям. Теперь его можно спокойно снять и открыть доступ к противотуманным фарам. Для снятия осветительного прибора достаточно просто вывернуть крепежные болты, потом вынуть его корпус из бампера и отсоединить штекерный разъем.
Для того чтобы разобрать саму фару, необходимо воздействие высоких температур, так как пластиковый колпак держится на герметике. Поместите ее в духовку (100 °С) на десять минут, этот герметик размягчится. Перед дальнейшей работой его нужно тщательно очистить с колпака.
Замена лампы противотуманной фары по ускоренному алгоритму
Замена лампы противотуманной фары может производиться без демонтажа всей конструкции, выполняется же она следующим образом. В первую очередь снимается грязезащитный щиток, лучше всего делать это на эстакаде либо смотровой канаве. Далее от лампы отсоединяется колодка, для этого необходимо с помощью отвертки отжать пластиковый фиксатор колодки. Теперь можно выкрутить саму лампу. На освободившееся место устанавливаем исправную лампу и осуществляем все шаги в обратном порядке, чтобы собрать осветительный прибор.
Для замены «противотуманки» целиком нужно использовать приведенную выше инструкцию для ее демонтажа. Для установки нового светового прибора выполняются все те же действия, только в обратном порядке. При этом учтите, что из каждой противотуманной фары выходят провода «+» и «-». Плюсы обеих фар соединяются и идут на аккумулятор, а затем, поднявшись на реле, подключаются к нужному разъему, а вот минусы (по отдельности) нужно протянуть на кузов.
Требования по установке
Установка или замена старых ПТФ на новые часто выполняется своими руками. Если вы грамотно сумели выбрать устройство, найти подходящий вашему авто артикул ПТФ, тогда правая и левая фара головного света могут пополниться соседом в виде противотуманок.
Обычно их ставят в бампер, хотя для некоторых решетка радиатора выступает более привлекательным вариантом. Тут многое зависит от особенностей вашего автомобиля. Ориентироваться строго на собственный вкус или то, как ПТФ будет смотреться красивее, нельзя.
Законом не запрещено устанавливать дополнительное осветительное оборудование своими руками. Другой вопрос, сможете ли вы сделать крепление, грамотно отрегулировать передние и задние противотуманки. Существуют определенные нормы и правила. Если вы сделаете все строго по ним, тогда никаких претензий к вам не будет.
Но предупреждаю сразу. Несоответствие стандартам может повлечь за собой проблемы во время техосмотра. Вам просто его не одобрят. Также бывали ситуации, когда из-за нарушений правил установки ПТФ водителей лишали прав и не позволяли дальше эксплуатировать автомобиль до исправления ошибок. Это более чем серьезно, потому отнеситесь к вопросу соответствующим образом.
Что же касается правил установки, то здесь ориентируйтесь на такие принципы:
- высота расположения ПТФ относительно поверхности дорожного полотна составляет минимум 250 миллиметров;
- крепление должно быть четко симметричным, то есть даже малейшее отклонение считается нарушением;
- до габаритов расстояние не должно быть более 400 мм;
- устанавливаемые лампы используются в соответствии с маркировкой на корпусе (нельзя ставить светодиодную лампу, если на самой фаре указана маркировка галогенок, к примеру);
- противотуманки используются строго в сочетании с габаритами.
Если вы используете универсальные ПТФ, которые маркируются буквой Н, тогда здесь применяют только светодиоды или галогенки. Установив ксенон, вы грубо нарушаете закон. Прямо в рифму.
Установка
На каждый автомобиль ПТФ устанавливаются по-своему согласно руководству по эксплуатации, или же исходя из общих принципов монтажа, если заводом не предусмотрено их наличие. Кстати, покупать бу оптику не стоит. Лучше потратиться на новый комплект.
Многие машины с завода выпускаются из расчета на то, что на них могут быть установлены противотуманки или другая дополнительная оптика. Большинство иномарок имеют на бампере ниши, которые так и называются — для дополнительной оптики.
При этом накладки и рамка под ПТФ могут быть разными, то есть не под каждую штатную нишу подойдет первая попавшаяся противотуманная фара. Можно легко узнать номер, производителя и характеристики ПТФ, которая отлично соответствует конкретно вашего авто.
В современных иномарках все просто. ПТФ уже стоят с завода, в машине есть кнопка их включения, регулировка произведена на специальных стендах инженерами и так далее.
А вот если ПТФ нет на машине, но вы хотите их установить, что я считаю совершенно правильным поступком, тогда монтаж будет осуществляться по следующим этапам:
- выбор места для размещения ПТФ (только согласно букве закона);
- установка корпуса на выбранный участок;
- протяжка проводов;
- подключение дополнительных предохранителей и реле в монтажном блоке;
- установка кнопки и переключателя в салон.
При всем желании не могу дать универсальную инструкцию по установке, поскольку на каждой машине есть свои особенности. Даже просто для того, чтобы снять бампер, на одном авто может потребоваться 5 минут, а на другой 5 часов.
Думаю, не стоит лишний раз напоминать, что дешевые противотуманные фары — это плохо и неправильно, а средний ценовой диапазон и выше — это хорошо.
Отзывы многих автовладельцев, а так мое субъективное мнение говорят о том, что наличие противотуманной оптики на автомобиле является полезным и эффективным дополнением. Это существенно сказывается на безопасности движения во время сложных погодных условий.
Ведь с противотуманками вы:
- вовремя увидите пешеходов, перебегающих дорогу;
- своевременно отреагируете на препятствие на пути;
- будете видеть впереди идущие автомобили;
- будете информировать о своем присутствии машинам впереди и сзади.
Плюс современная оптика обеспечивает не только включение безопасного режима езды в тумане, но и придает автомобилю дополнительный изыск. Есть много отличных моделей ПТФ, которые отлично влияют на внешность машины. Так что вопрос эстетики здесь тоже актуален.
Watch this video on YouTube
Задавайте интересующие вас вопросы, оставляйте комментарии, делитесь собственным опытом покупки и установки противотуманной оптики. И, конечно же, не забывайте подписываться в группу ВК и приглашать своих друзей. Для вас это легко, а нам очень приятно.
Самостоятельная замена лампочки противотуманной фары
Количество конструкций противотуманных фар насчитывает не один десяток вариантов, а способов добраться до неё, соответственно, ещё больше. Поэтому не существует универсального алгоритма выполнения этой процедуры.
В самом простом случае необходимо просто вынуть фару из посадочного места и получить доступ к лампе, однако на большинстве современных машин процедура замены передних ламп противотуманных фар осуществляется с большим количеством операций.
Наиболее распространённый алгоритм:
поднимаем машину на подъёмнике и выворачиваем колесо на максимальный угол, чтобы получить удобный доступ к фаре сзади
Если такой возможности нет, можно воспользоваться домкратом, но в этом случае колесо придётся открутить и полностью демонтировать;
снимаем защиту фары – обычно на неё устанавливают защитный кожух от грязи из пластика или металла;
демонтируем уплотнительные резинки, занимаемся поисками крепежных элементов, удерживающих лампу в корпусе (обычно это защёлки);
внимательно и осторожно всё откручиваем, аккуратно вынимаем перегоревшую или не устраивающую вас лампочку и изучаем её характеристики;
если приобретённая лампа соответствует характеристикам и размерам старой, устанавливаем её на штатное место;
надеваем клемму, следим, чтобы она была установлена максимально плотно и надёжно;
проверяем результаты своей работы;
если лампа светится – выполняем все операции в обратном порядке (устанавливаем защиту, колесо, опускаем авто).. Хотя приведённый нами алгоритм, как поменять лампочку передних противотуманных фар, выглядит довольно простым, в действительности вам, возможно, придётся столкнуться с трудностями локального характера – затруднённым доступом к элементам ПТФ, с усохшими крепежами и т. д
д
Хотя приведённый нами алгоритм, как поменять лампочку передних противотуманных фар, выглядит довольно простым, в действительности вам, возможно, придётся столкнуться с трудностями локального характера – затруднённым доступом к элементам ПТФ, с усохшими крепежами и т. д.
Как заменить заднюю лампу противотуманной фары:
- открываем дверцу или крышку багажного отделения;
- находим крепёж, удерживающий фонарь противотуманок, обычно это два болта или самореза;
- демонтируем крепёжную планку;
- обычно этого достаточно чтобы, потянув колпак фары на себя, вынуть его из посадочного места;
- отсоединяем разъём лампы;
- снимаем саму лампу;
- меняем её на новую;
- выполняем операции по сборке в обратном порядке.
Обычно замена задней лампы ПТФ происходит легче, чем передней. Поскольку доступ к ней не столь ограничен, как спереди.
Готовые бронестекла
В продаже существуют специальные защитные стекла, которые выполняют роль брони, принимая все удары на себя. Стекла представляют собой толстый прозрачный пластик (оргстекло), который устанавливают перед ПТФ. Одним из наиболее популярных является продукт под названием «Чашки Петри» — это медицинский инвентарь, который автомобилисты научились использовать в личных нуждах. Смысл заключается в том, чтобы установить эти чашки перед оптикой, закрепив их на двусторонний скотч или герметик.
Установка происходит следующим образом:
Обезжириваем края чашек. Затем наносим двусторонний скотч на края. После чего аккуратно устанавливаем чашки на место дальнейшей службы. После завершения щели можно проклеить герметиком.
Недостаток в том, что такое решение подойдет не всем, а лишь тем, у кого ПТФ идеально круглой формы и установлено в углублении бампера. Для всех, у кого туманки другой формы, «Чашки Петри» не подойдут!
Какие лампочки стоят в туманках приора
В списке мы привели самые распространенные модели выбранной марки автомобиля. (Сокращение ПТФ — противотуманные фары)
| Марка | Вид лампы | Цоколь |
| 1113 Ока | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 1117 Калина | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 1118 Калина | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 1119 Калина | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 2105 Жигули | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2106 Жигули | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2107 Жигули | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2108 Самара | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2109 Самара | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 21099 Самара | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2110 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2111 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2112 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2113 Самара-2 | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H1/H3 | |
| 2114 Самара-2 | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H1/H3 | |
| 2115 Самара-2 | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H3 | |
| 21213 Нива | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 21214 Нива | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2123 Chevrolet Niva в одной лампе ближний/дальний | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | Н3 | |
| 2123 Chevrolet Niva раздельный ближний/дальний | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | Н3 | |
| 2131 Нива | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2170 Приора | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11/H3 | |
| Гранта | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H11 |
ВНИМАНИЕ. Данная информация имеет ознакомительный характер. Возможно различие установленных ламп в Вашем автомобиле и в таблице
Для более точного определения цоколя ламп рекомендуем уточнить подробнее в руководстве по Вашему автомобилю, или посмотреть маркировку лампы непосредственно вытащив ее из фары. На некоторых типах фар присутствует маркировка (или наклейка) на корпусе самой фары
Возможно различие установленных ламп в Вашем автомобиле и в таблице. Для более точного определения цоколя ламп рекомендуем уточнить подробнее в руководстве по Вашему автомобилю, или посмотреть маркировку лампы непосредственно вытащив ее из фары. На некоторых типах фар присутствует маркировка (или наклейка) на корпусе самой фары.
Как установить и подключить противотуманные фары на Приоре
Климатические условия нашей страны, к огорчению, не самые подходящие, а поэтому к такому явлению, как утренний либо вечерний туман, привыкло уже большая часть автомобилистов. Более оптимальным решением для хозяев Приоры будет установка противотуманок. Стандартные фары подходят далековато не всегда из-за создаваемой световой завесы, которую они делают как для обладателя авто, так и для других участников дорожного движения.
Инструкция по замене
Перед тем как поменять негодную лампочку в противотуманной фаре, нужно понять, как до нее добраться. Конструкция световых приборов, встроенных в бампер, встречается разная и зависит от марки авто. Есть 2 способа доступа к устройствам освещения:
- со стороны колесной арки;
- путем снятия оптического блока.

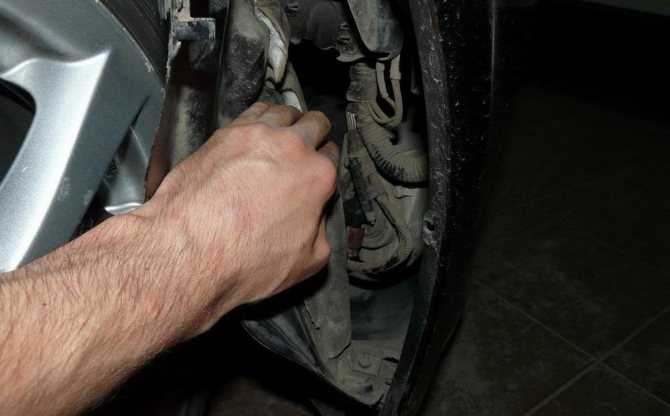

Первый способ применяется при разборке фар автомобилей ВАЗ и других марок иностранного производства с похожей конструкцией. Для удобства разборки стоит поставить машину на смотровую канаву, хотя можно обойтись и без нее. Алгоритм ведения работ следующий:
- Зафиксировать авто и снять переднее колесо со стороны неисправного прибора.
- Открутить саморезы, удерживающие пластиковый подкрылок, и снять его с машины. В некоторых моделях авто брызговик целиком снимать не нужно, достаточно отогнуть в сторону.
- Отодвинуть резиновый пыльник, защищающий разъем.
- Нажав на соответствующий выступ, отсоединить колодку с проводами.
- Повернув сгоревшую лампу против часовой стрелки, вытащить ее из блока.
- Вставить новый элемент, закрепить его и произвести сборку.
В процессе замены старайтесь не прикасаться к колбе лампочки, поскольку потожировые отпечатки снижают срок службы детали. Если так случилось, протрите стеклянную колбу сухой чистой ветошью. Перед сборкой узла проверьте работоспособность освещения, включив противотуманные фары.
Не во всех иномарках удается добраться до «противотуманок» со стороны колеса. Вопрос, как заменить перегоревшие лампочки при подобном раскладе, решается путем снятия противотуманных фар целиком. Потребуется смотровая яма, откуда удобнее откручивать оптический блок. При необходимости придется снять мешающие детали — нижний фартук либо передний обвес.
Открученную фару извлеките из бампера с наружной стороны и отсоедините разъем. Поворотом против часовой стрелки из блока вытащите колодку (так делается на автомобилях Nissan), под ней находятся пружинные фиксаторы. Их следует разблокировать и вытащить лампу. Поставив новый элемент и проверив его работу включением фар, поставьте блок и остальные детали на свои места.
Источники
- https://InfoKuzov.ru/remont/zamena-lampy-v-protivotumannke
- https://2775040.ru/kakie-lampochki-primenyayutsya-na-skoda-octavia-a5-i-kak-proizvesti-zamenu.html
- https://avtozam.com/elektronika/svet/zamena-lampochki-v-protivotumannoj-fare/
- https://DriverTip.ru/repair/kak-zamenit-lampu-v-protivotumannoj-fare.html
- https://autochainik.ru/kak-pomenyat-lampu-v-ptf.html
Как отрегулировать свет противотуманок
Чтобы провести регулирование противотуманок, нужно установить правильно экран. Порядок действий:
https://youtube.com/watch?v=HcuTcj140aA
- Потребуется обозначить на проверочном дисплее метки так, чтобы прямая линия центров фар M отмечалась на экране проверки на расстоянии h, равняющемся расположению центров противотуманок над уровнем пола. Чтобы определить расстояние h, нужно провести измерение на загруженном авто с добавочным весом, который должен равняться 70 кг, точно на середине сиденья сзади. Обязательно бак топлива следует заполнить.
- X – это промежуток между серединами фары и машины. Измерения происходят на авто.
- Проверить давление в шинах и сравнить с нормами. Если не соответствует, то обязательно доведите его до рекомендуемого состояния.
- Нужно поставить авто на ровную поверхность. Машину установить перпендикулярно экрану. Промежуток между экраном и машиной должен равняться 10 м. Продольная плоскость симметрии будет идти точно по 0 линии экрана.
- Теперь можно активировать противотуманки.
- Проверка направления пучка света должна проходить для каждой противотуманки порознь. Из-за этого на противотуманные фары, которые пока не подвергаются проверке, нужно надеть какой-то материал, не пропускающий свет, или применить защитный колпак.
- Надо установить фары определенным образом: середину пучка излучаемого света расположить на точке, в которой пересекаются линии N, A (B). Регулировка света противотуманок должна проводиться исключительно по высоте.
