Какие признаки срочной необходимости ремонта рулевой системы?
Обычно автомобили в наше время оснащены усилителями, поэтому далеко не все проблемы чувствуются сразу на руле. Рулевая рейка принимает удар на себя, и это может никак не сказываться на общей работе механизма. Но в определенный период вскроются проблемы, которые могут привести к серьезным последствиям. Поэтому стоит внимательно относится к любым, даже минимальным, изменениям в системе автомобиля. В ином случае проблемы могут оказаться аварийными. На машинах без усилителей неисправности данного механизма чувствуются лучше.
Следует помнить о таких важных признаках скорого ремонта:
- на заглушенной машине при энергичном дергании рулевого колеса в крайних точках свободного хода слышен еле уловимый стук — нужно обязательно найти причину этого стука;
- на заведенном автомобиле, когда уже работает усилитель, в крайних режимах свободного хода рулевого колеса слышны сильные стуки, обычно они дают определенную отдачу на руки водителя;
- если рулевое колесо доведено на половину оборота, можно подергать его и услышать еще более сильные стуки в районе рулевой рейки, это уже говорит о неисправностях самой рейки;
- в процессе поездки слышится сильный стук в передней подвеске, очень часто речь идет не о подвеске, а о рулевых системах, они гремят сильнее, чем вышедшая из строя стойка, а также есть отдача на руль;
- при проезде небольших неровностей дороги рулевое колесо реагирует на подобные препятствия, очень сложно поймать курс движения автомобиля, приходится постоянно подруливать при поездке.
Последняя особенность часто говорит о том, что есть сильные люфты в районе тяг и наконечников. Также часто при этом ход рулевого колеса становится слишком легким, усилитель включается на полную мощность. Даже если ничего не стучит, но сильно изменились особенности работы усилителя, стоит внимательно проверить рулевое управление. Вполне возможно, что достаточно сменить наконечники, заплатив сравнительно немного денег. Если же ездить и дальше, убитые рулевые наконечники начнут постепенно убивать весь автомобиль. Это явно не приведет к увеличению безопасности движения на авто.
Это интересно: Как поменять ремень генератора на ваз 2110
Замена средней тяги Chevrolet Niva
Инструменты:
Детали и расходника:
Примечания: Погнутые рулевые тяги следует заменять обязательно, так как правка этого ответственного элемента рулевого управления недопустима вследствие того, что в материале тяги могут появиться трещины. Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на опоры. Замена средней тяги показана на примере отсоединения шарового шарнира от сошки рулевого механизма. Отсоединяйте тягу от маятникового рычага аналогично.
1. Снимите соответствующее колесо.

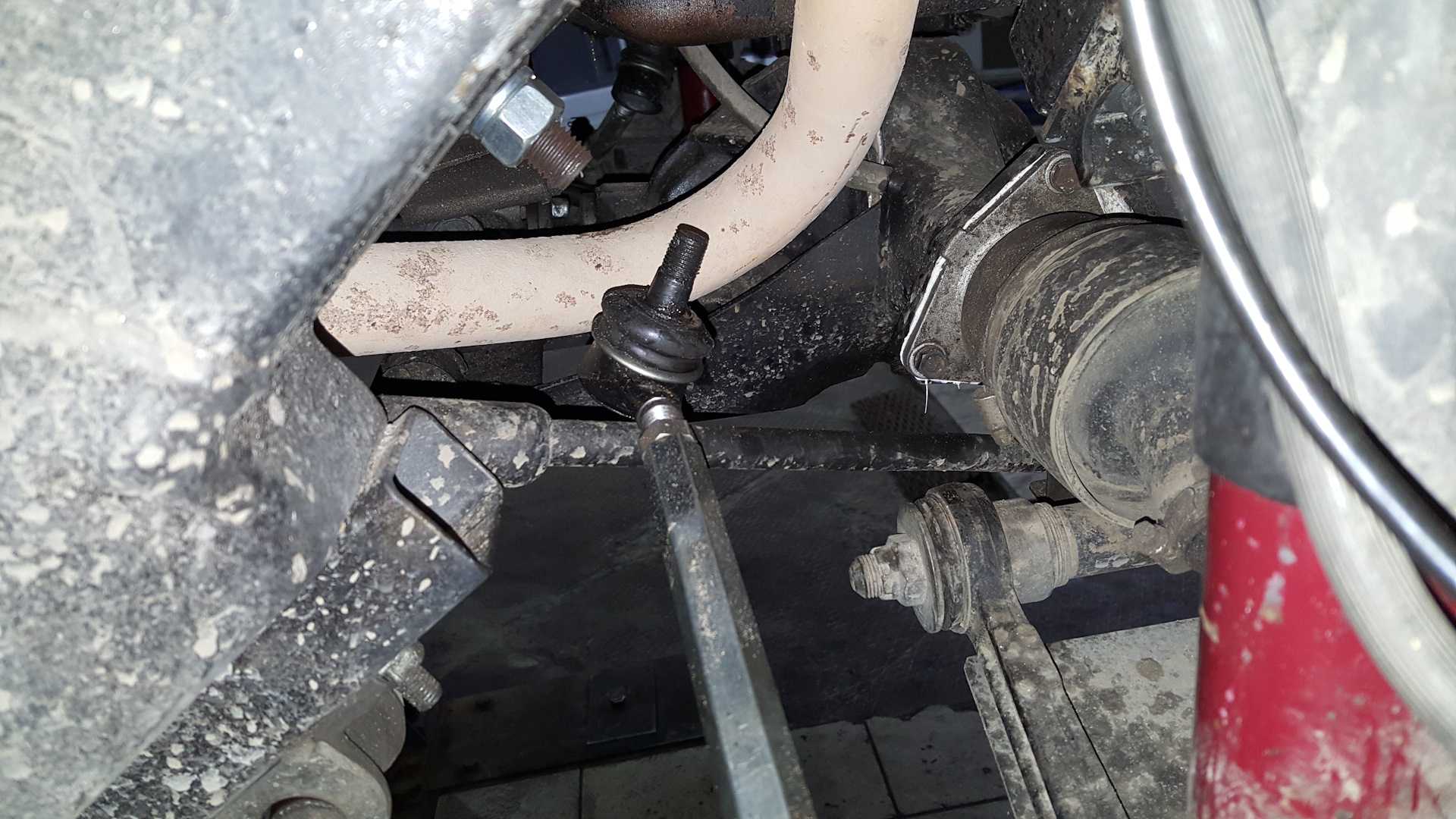

2. Выпрессуйте палец шарового шарнира боковой тяги из сошки рулевого механизма и отведите боковую тягу в сторону, как описано здесь.
3. Снятию поперечной тяги мешает картер редуктора переднего моста (пальцы шаровых шарниров тяги не удается вывести полностью из проушин сошки и маятникового рычага). Поэтому отсоедините от стабилизатора редуктор переднего моста, для чего отверните четыре гайки крепления скоб крепления стабилизатора к картеру редуктора. Под собственным весом редуктор провернется на передних опорах, и между ним и тягой откроется зазор, достаточный для снятия тяги.
4. Расшплинтуйте гайку крепления пальца шарового шарнира средней тяги к сошке рулевого механизма.
5. Отверните гайку.
6. Установите съемник и выпрессуйте палец шарового шарнира из бобышки сошки рулевого механизма.
7. Снимите рулевую тягу.
8. Устанавливайте новую рулевую тягу и остальные снятые узлы в порядке, обратном снятию.

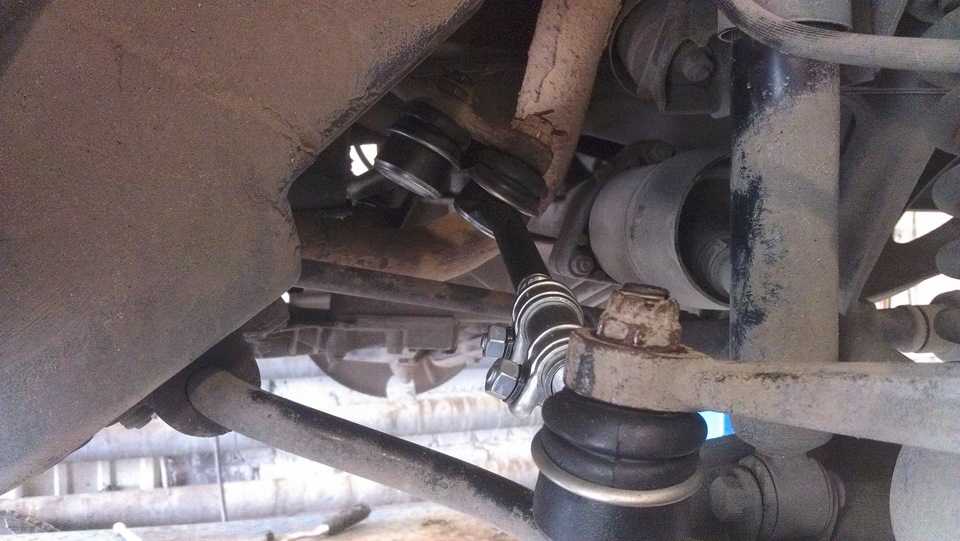

9. Тягу при установке на автомобиль ориентируем так, чтобы ее продольная ось находилась впереди осей шарниров.

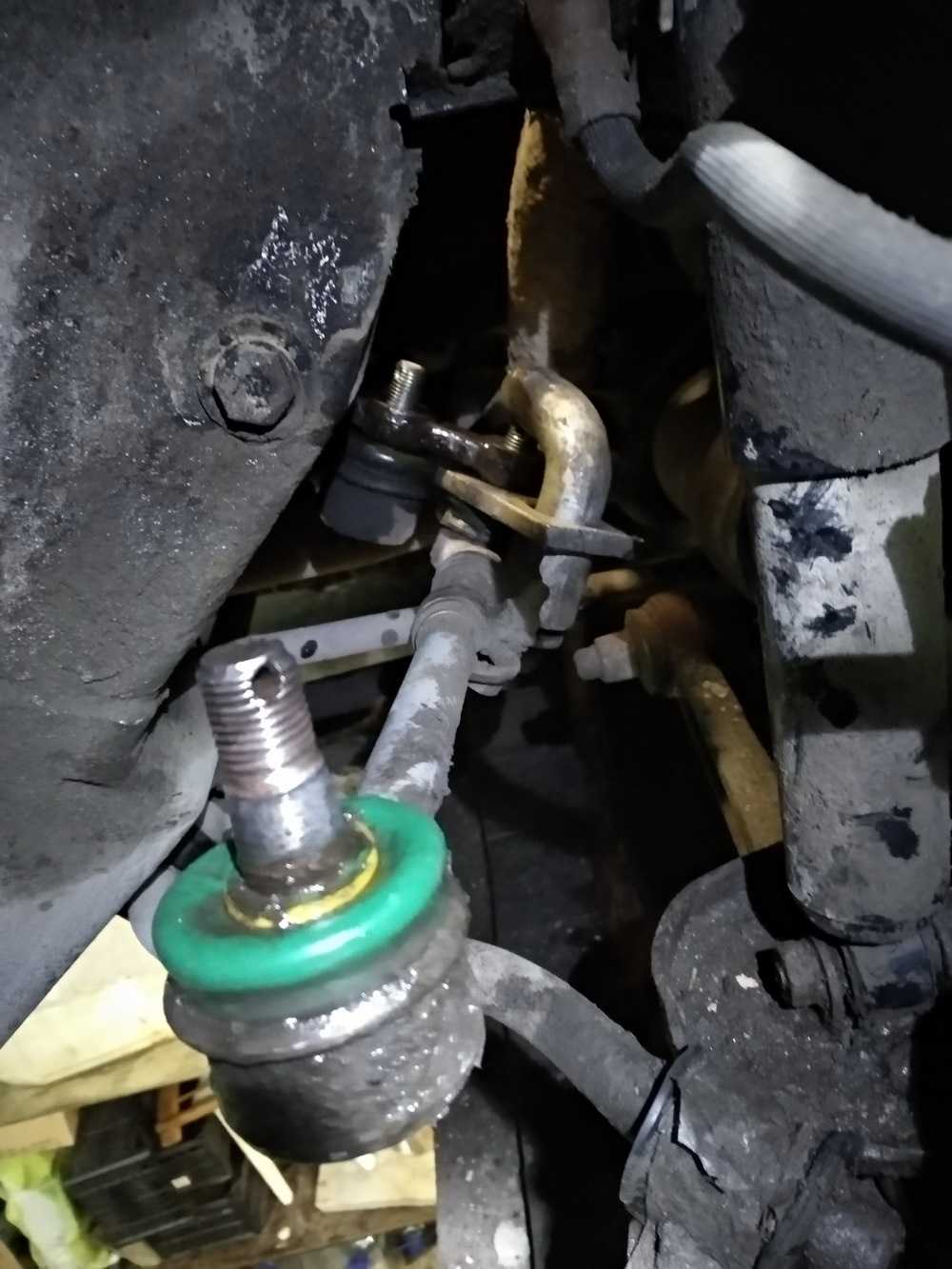

10. Палец левого шарнира (вставляемый в отверстие сошки) помимо вращения, может качаться (в отличие от правого).
11. Устанавливаем среднюю тягу в обратной последовательности.
Полезный совет: При повреждении пыльника рулевой, замените его, как описано здесь.
В статье не хватает:
Инструменты:
Кнопка сидит как на своем месте. Тоже самое было проделано со второй кнопкой. Ну а теперь можно грунтовать, красить и под лак.
Покрашенные корпуса кнопок руля Часть дела сделана. Из полости слива жидкость по шлангу поступает к радиатору гидроусилителя руля, где происходит ее охлаждение. Далее гидравлическая жидкость поступает в бачок. При отказе усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе. Гидроусилитель рулевого управления ВАЗ Нива 1 — насос гидроусилителя рулевого управления; 2 — уплотнительная шайба; 3 — болт-штуцер; 4 — шланг высокого давления; 5 — подводящий шланг насоса; 6 — радиатор ГУР; 7 — шланг отвода жидкости из радиатора; 8 — крышка бачка; 9 — бачок; 10 — хомут; 11 — шланг подвода жидкости к радиатору; 12 — рулевой механизм Рулевой вал — двухзвенный, состоит из верхнего вала рулевого управления и промежуточного.
Верхний вал вращается на двух подшипниках, установленных в трубе кронштейна вала. На верхнем шлицевом конце вала самоконтрящейся гайкой закреплено рулевое колесо. Промежуточный вал имеет на концах карданные шарниры с разрезными шлицевыми наконечниками, стягиваемыми болтами; нижний соединен с валом винта рулевого механизма, верхний — с верхним рулевым валом.
Травмобезопасность рулевого управления обеспечивается складыванием рулевого вала за счет карданных шарниров и особого крепления кронштейна рулевого вала. Снятие боковой рулевой тяги Шевроле Нива — Вывешиваем и снимаем колесо. Для снятия правой боковой тяги поворачиваем руль до упора влево. Аналогично снимаем левую боковую рулевую тягу. Замена грязезащитных колпачков и наконечников рулевых тяг — Грязезащитные колпачки и наконечники рулевых тяг ВАЗ Нива можно заменить не снимая их.
Детали и расходники:
Для на глядности эти операции выполняем на снятой тяге. Очищаем шаровой шарнир от старой смазки и грязи.

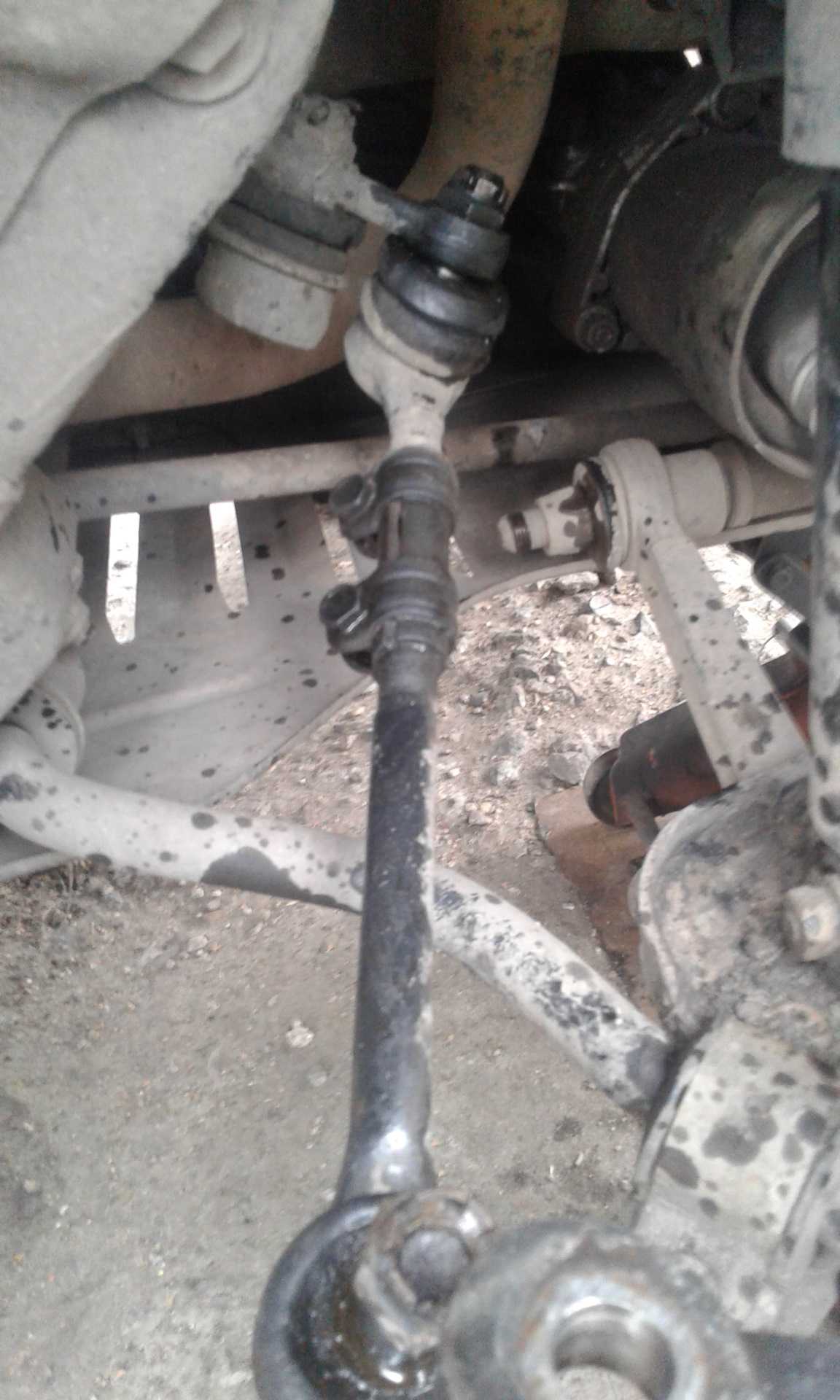

Шлицевой отверткой разжимаем хомут. Регулируем на конечники так, чтобы тяга осталась такой же длины, как до ремонта.
Кожаная оплетка от АВТОПРОФИ на руль Шевроле Нива…
Заменив на конечники, проверяем схождение колес. Снятие средней рулевой тяги Шеви Нива — Вынимаем шплинт и отворачиваем гайку крепления средней тяги к маятниковому рычагу. Снятие рулевой колонки Шевроле Нива — Устанавливаем передние колеса в положение прямолинейного движения автомобиля.
Отсоединяем от выключателя зажигания колодку жгута проводов и колодку проводов катушки АПС.
У руля на Шевроле Нива имеются и свои недостатки, из которых стоит выделить: Попробуем решить все вышеперечисленные проблемы с рулевым колесом Шевроле Нивы. С помощью специальной кожаной или дерматиновой ткани, которая носит название оплетка, накрывается окружность баранки, тем самым делая руль толще и, самое главное, приятнее на ощупь.
Ведь дело не только в приятности ощущения руля, известно, что тонкий обод руля гораздо сложнее вращать, нежели толстый.
Это возникает по причине малого радиуса соприкосновения с рукой. Также тонкая конструкция руля имеет возможность непреднамеренного выскальзывания из рук, что обуславливает возникновение аварийной ситуации. Но об этом мало кто задумывается, а зачастую водители вносят корректировки в руль для улучшения дизайна интерьера автомобиля.
Итак, для начала подбирается соответствующая оплетка, так как каждая модель авто отличается диаметрами баранок. Шевроле Нива имеет размер рулевого колеса, который равен 40 см, поэтому для этого необходима оплетка с обозначением L. Теперь стоит определиться с материалом оплетки, так как они бывают и кожаные и дермантиновые.
Здесь стоит выбирать в зависимости от располагаемых финансов.
Но стоит заметить, что лучшим вариантом является именно кожаное изделие, так как его функциональные особенности на порядок выше по сравнению с дешевыми модификациями. Оплетка устанавливается даже без необходимости извлечения руля, поэтому монтаж ее своими руками довольно прост. Для начала необходимо приобрести материал, и после приступать к работе: Шов располагается во внутренней части руля.
После выполнения работ должно получиться так: Если не получается с первого раза, то можно снять нитки и попробовать по-новому. Накладка в комплекте содержит специальные нитки из лавсана, что делает конструкцию более прочной.
Стоимость комплекта составляет около рублей, но это если кожаный материал.
Причины стука рулевой тяги
Не существует конкретных сроков использования автомобильных рулевых тяг. Известно лишь, что в составе рулевого механизма это самая надежная часть. В Сети бытует мнение, что детали служат от 100 до 150 тыс. км, иногда называют цифру 250 тыс. км. Нужно уточнить, что срок службы сильно зависит от манеры езды и состояния дорожного полотна. Совершенно очевидно, что передвижение по плохим дорогам провоцирует быстрый выход из строя рулевых тяг.
Во время каждодневного использования автомобиля нужно быть внимательным: появление посторонних звуков, плохая управляемость – это первые сигналы, говорящие о скором выходе из строя рулевого механизма. Перечислим признаки, по которым можно диагностировать неполадки в рулевой рейке:
- Передвижение по неровностям сопровождается скрежетом и стуком.
- При повороте руля также появляется небольшой стук.
- При неизменном прямом положении руля автомобиль водит по дороге.
- Виден неравномерный износ протектора покрышки.
- Появляется расшатанность и люфт в механизме в целом.
- Начинает постукивать руль.
- Ход руля становится тугим.
- Нарушается целостность пыльника. При проникновении внутрь шарнира песка, влаги и грязи он быстро выходит из строя.
Также часто встречаются неисправности, обусловленные износом креплений. Это касается как рулевых наконечников, так и механизма в целом. Из широко распространенных – облом резьбы. Не проходят бесследно сильные удары подвески – изменяются, гнутся плоскости. Если такое произошло, не стоит тратить время и силы в попытках вернуть первоначальную геометрию детали. Гораздо проще заменить поврежденный элемент. Эксплуатация автомобиля с погнутыми комплектующими рулевой системы запрещена – ведь это напрямую влияет на управляемость ТС.
Отдельное внимание нужно уделить наконечнику как составляющей части рулевой тяги. Часто по причине именно его неисправности проявляются вышеописанные признаки
Это происходит из-за выработки пальца или полиуретановой прокладки, удерживающей шарнир. В результате в соединении образуется люфт, наконечники рулевых тяг издают стук.
Металлическое постукивание при вращении руля может наблюдаться не только во время движения, но и на стоянке. Причина этого – незатянутая рулевая тяга с наконечником после проведения развала-схождения. Как определить стук рулевых тяг? Нужно пошатать колесо вправо-влево. Если оно отзывается на усилия и движение сопровождается характерным стуком – дело точно в гайке, которую забыли затянуть.
Усиленные

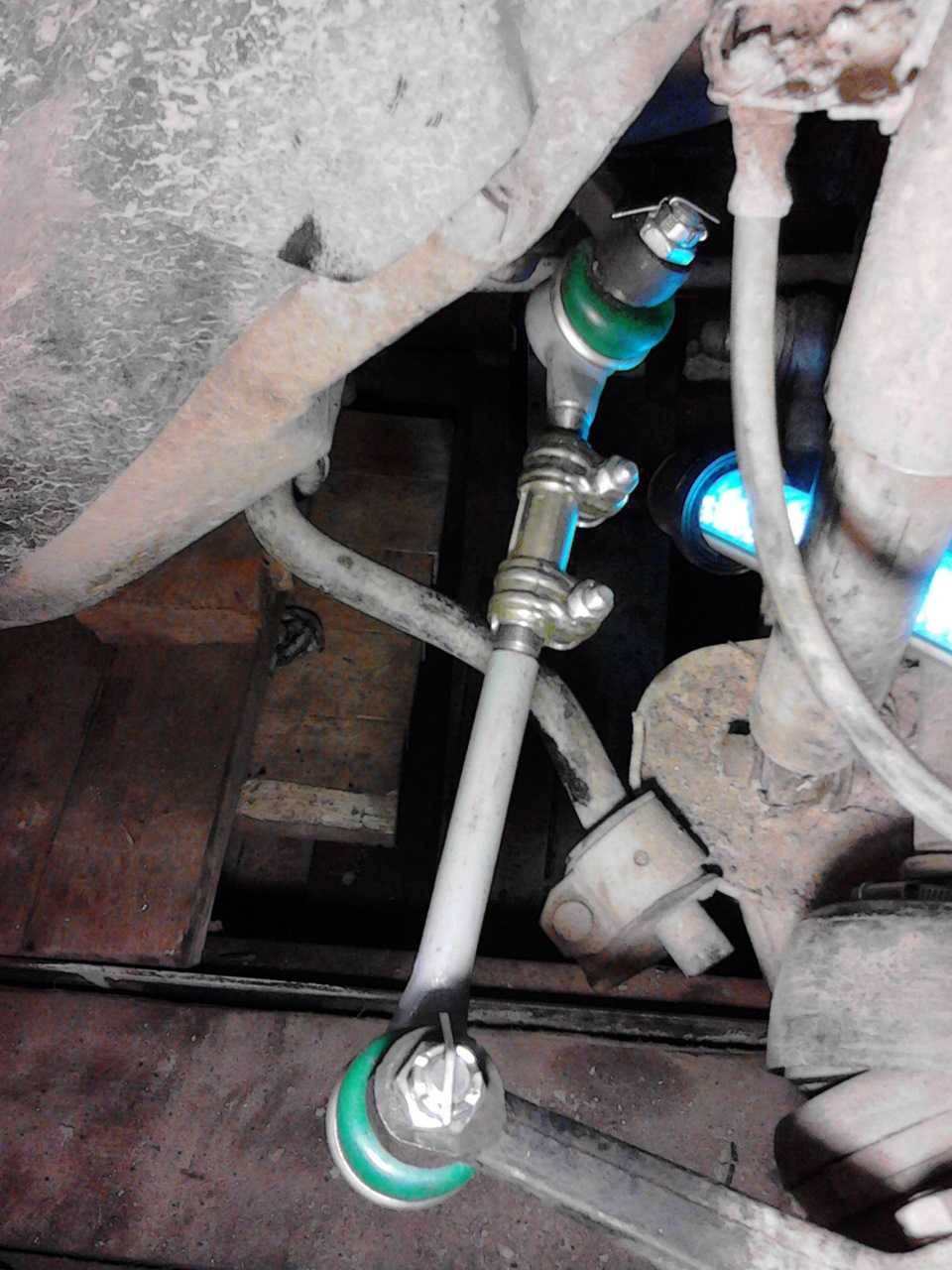

Штатный комплект рулевых тяг Нива Шевроле является не достаточно крепким, так автомобиль как правило используется преимущественно по бездорожью. Поэтому были разработан усиленный вариант, которые обладают следующими преимуществами:
- Большой срок службы
- Имеется защитное резьбовое соединение благодаря которому в течение долгого времени можно регулировать развал схождения
- Серийные наконечники, это свидетельствует о качестве выпускаемых деталей
- Можно самостоятельно смазывать не снимая защитный чехол
Основным недостатком является высокая цена на изделие, которая доходит до 3500 тысяч. Еще перед тем как их устанавливать, их нужно дополнительно смазать.
Подводя итог можно сделать вывод что необходимо периодически производить диагностику своего автомобиля, это позволит своевременно выявить неисправность, тем самым поможет избежать серьезных поломок. Если есть возможность замените штатные тяги на усиленные, это поможет забыть о проблемах с этим элементом на несколько сезонов.
Детали и запасные части, техническое обслуживание, сервис и ремонт
Автомобили УРАЛ
- УРАЛ-4320, 5557
- Двигатель ЯМЗ-236
- __________________
- КАРТА САЙТА
Устройство и регулировки рулевого управления Газель ГАЗ-2705
Рулевое управление автомобиля Газель ГАЗ-2705 состоит из регулируемой рулевой колонки с валом и колесом, рулевого механизма и привода.
Конструкция рулевой колонки (рис.19) позволяет изменять положение рулевого колеса по высоте и углу наклона.
Рулевой механизм Газель ГАЗ-2705 (рис.19), состоящий из винта с шариковой гайкой 33 и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна крепится к левому лонжерону рамы. Передаточное число рулевого механизма — 23,09 (в средней части).
Рис.19. Рулевое управление Газель ГАЗ-2705
1 — рулевое колесо; 2, 25 — подрулевой переключатель; 3 — стопорное кольцо; 4 — шайба; 5 — подшипник; 6 — пластмассовая втулка подшипника; 7 — выключатель (замок) зажигания; 8 — нижний кожух; 9 — вал рулевой колонки; 10 — карданный шарнир; 11 — клин; 12 — гайка: 13 — карданный вал рулевого управления; 14 — уплотнитель карданного вала; 15 — подшипник карданного шарнира; 16 — иглы подшипника; 17 — стопорное кольцо; 18 — механизм рулевого управления; 19 — вал сошки с зубчатым сектором; 20 — пресс-масленка карданного шарнира; 21 — труба рулевой колонки; 22— кронштейн; 23 — ручка механизма фиксации рулевой колонки; 24 — верхний кожух; 26 — гайка крепления рулевого колеса; 27 — накладка рулевого колеса; 28 — винт шариковой гайки; 29 — верхняя крышка; 30 — регулировочная прокладка; 31, 39 — уплотнительные кольца; 32 — шарик шариковой гайки, 33 — шариковая гайка; 34 — гайка; 35 — сошка; 36 — крышка; 37 — поролоновое кольцо; 38 — стопорное кольцо; 40 — подшипник вала сошки; 41 — вал-сектор; 42 — подшипник винта шариковой гайки; 43 — кронштейн; 44 — картер; 45 — пробка заливного отверстия; 46 — сальник; 47 — защитная крышка; 48 — клин
Винт с шариковой гайкой 33 установлен в картере рулевого механизма Газель ГАЗ-2705 на двух радиально-упорных подшипниках, наружные обоймы которых запрессованы в картер и в верхнюю крышку рулевого управления, а внутренние обоймы напрессованы на винт рулевого механизма.
Момент проворота винта рулевого механизма регулируется с помощью прокладок 30, устанавливаемых под крышку рулевого механизма.
При вращении винта шарики перекатываются по специальному каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более, чем на 4 мкм.
Узел рулевого механизма Газель ГАЗ-2705, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.
Своими зубьями гайка находится в зацеплении с валом — сектором 41. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является вал сошки.
Уплотнение вала сошки, а также крышки рулевого механизма Газель ГАЗ-2705 осуществляется с помощью резиновыx колец.
Фиксация наружных обойм подшипников вала сошки от осевого перемещения осуществляется с помощью стопорных колец 38, а от углового перемещения — с помощью керновки наружных обойм в отверстия картера, закрываемые пробкой 5.
Винт—шариковая гайка рулевого механизма Газель ГАЗ-2705 с помощью карданного вала соединяется с валом рулевой колонки. Крепление вилок шарнира на валах осуществляется с помощью клина 48 (см. рис.19).
Колонка рулевого управления крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировки подшипников вала рулевой колонки в процессе эксплуатации не требуется.
Стоит ли ремонтировать?
В вопросе, стоит ли ремонтировать рулевую рейку, ведется много дискуссий. Здесь нужно комплексно подходить к проблеме, и понимать, в чем причина неисправности.
Наиболее надежный и дорогой вариант — замена изделия на оригинал.
Но такое решение по карману далеко не всем автовладельцам, поэтому многие ищут варианты для экономии.
Как результат, покупается не оригинальная / контрактная рейка, способная прослужить еще много лет.
Альтернативное решение — покупка ремкомплекта с сальниками, втулками и пыльниками.
При выборе такого варианта важно отдать предпочтение качественному комплекту, ведь от этого зависит срок службы отремонтированной рейки. Также нужно доверить работу профессионалу по ремонту, у которого имеется достаточный опыт. Также нужно доверить работу профессионалу по ремонту, у которого имеется достаточный опыт
Также нужно доверить работу профессионалу по ремонту, у которого имеется достаточный опыт.
Следовательно, для получения результата нужно обратиться в проверенное СТО и купить качественный ремонтный комплект. Это позволяет сэкономить, но нужно требовать гарантию на работы.
В случае с рулевой рейкой на ЭУР, как правило, предпочтение отдается ремонту, но не всегда это возможно, ведь даже на СТО чаще всего рекомендуют сразу делать замену.
Это связано с тем, что шлифовать при механической поломке здесь нельзя, а неисправности, связанные с электроникой, требуют больших временных затрат.
То есть, отремонтировать рулевую рейку с ЭУР возможно только при незначительной неисправности, характерной для механических аналогов. В ином случае, с вероятностью 90%, деталь идет под замену.
Если рассуждать с позиции производителей автомобилей, они вообще не приемлют ремонт и рекомендуют сразу менять механизм в сборе при любой поломке. Но так было не всегда.
Ориентировочно до 2005 года рулевые рейки считались обслуживаемыми, и многие официальные сервисы шли на замену отдельных запчастей. Теперь же этот узел является необслуживаемым.
Заводы-изготовители не продают оригинальные запчасти, поэтому восстановление устройства выполняется на свой страх и риск.
Владельцы автомобилей вынуждены покупать ремонтные комплекты на стороне и рассчитывать на их качество.
Рулевое управление Шевроле Нива
__________________________________________________________________________________________________
Рулевое управление Шевроле Нива — с механической связью и гидроусилителем. Рулевой механизм типа «винт — шариковая гайка — сектор» с распределительным клапаном. Рулевая трапеция образована тремя рулевыми тягами (одна средняя и две боковых), сошкой, маятниковым рычагом и рычагами поворотных кулаков. Боковые тяги состоят из двух наконечников, соединенных резьбовой разрезной муфтой. На внутреннем (коротком) наконечнике — правая резьба, на наружном — левая. На соединительной муфте резьба также разного направления, поэтому при ее поворачивании длина боковой тяги увеличивается или уменьшается, что нужно для регулировки схождения колес. Муфта фиксируется на наконечниках стяжными хомутами. На концах рулевых тяг находятся шаровые шарниры. Их пальцы имеют конусную посадку в поворотных рычагах и зафиксированы гайками со шплинтами. Кронштейн маятникового рычага прикреплен к правому лонжерону двумя болтами с самоконтрящимися гайками. В корпусе кронштейна установлены два подшипника, в которых вращается ось маятникового рычага. В систему гидроусилителя руля входят: лопастной насос, бачок для рабочей жидкости, радиатор для охлаждения рабочей жидкости, шланги подвода и отвода жидкости и рулевой механизм.
Рис.39. Рулевой механизм (редуктор) в сборе с приводом
Рис.40. Гидроусилитель рулевого управления ВАЗ-2123 Нива
Снятие боковой рулевой тяги Шевроле Нива
Замена грязезащитных колпачков и наконечников рулевых тяг
Снятие средней рулевой тяги Шеви Нива
Снятие рулевой колонки Шевроле Нива
Прокачка системы гидроусилителя руля
Снятие рулевого механизма (редуктора)
Снятие насоса гидроусилителя руля
Снятие радиатора ГУР Нива ВАЗ-2123
— Установку радиатора проводим в обратной последовательности.
__________________________________________________________________________________________________
__________________________________________________________________________________________________
__________________________________________________________________________________________________
__________________________________________________________________________________________________
______________________________________________________________________________________________
Эксплуатация и ремонт
Нива ВАЗ-2123
Снятие боковой тяги
Вывешиваем и снимаем колесо.
Для снятия правой боковой тяги поворачиваем руль до упора влево.
Пассатижами вынимаем шплинт
Ключом «на 22» отворачиваем гайку крепления боковой тяги к рычагу поворотного кулака

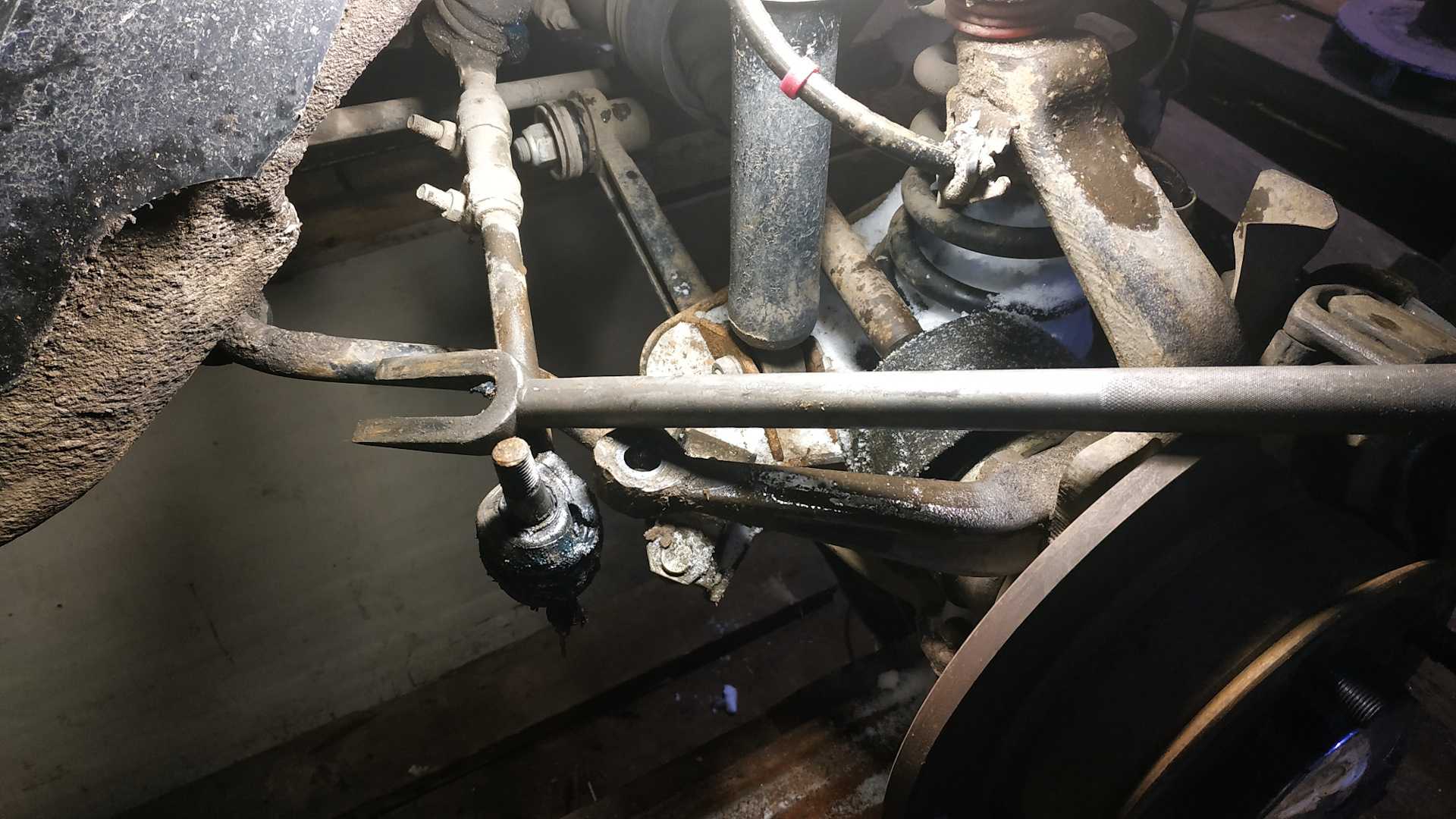

Съемником выпрессовываем шаровой палец из рычага.
Можно использовать вильчатый съемник.
При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между боковой тягой и рычагом поворотного кулака и молотком наносим удары по торцу рычага.
Шаровой палец из рычага также можно выпрессовать, нанеся резкий удар снизу обратной стороной молотка по рычагу поворотного кулака вблизи шарнира
Вынимаем шаровой палец из проушины рычага поворотного кулака.
Съемником выпрессовываем шаровой палец тяги из маятникового рычага.
Палец также можно выпрессовать, нанеся резкий удар снизу молотком через зубило с притупленным концом по маятниковому рычагу.
Вынимаем правую боковую тягу.
Аналогично снимаем левую боковую тягу.
Устанавливаем боковую тягу так, чтобы к рычагу поворотного кулака крепился длинный наконечник.
трапеция
Замена наружного наконечника рулевой тяги и защитного чехла шарового шарнираЗамена рулевой тягиЗамена наружного наконечника рулевой тяги и защитного чехла шарового шарнира При увеличенном свободном ходе рулевого колеса проверьте осевой и радиальный зазоры в шаровых шарнирах рулевых тяг. Если .
1. Наружный наконечник рулевой тяги. 2. Контргайка. 3. Внутренний наконечник рулевой тяги. 4. Защитный чехол. 5. Опора рулевого механизма. 6. Картер рулевого механизма. 7. Хомут крепления рулевого механизма. 8. Резиновая подушка. 9. Втулка рейки. 10. Опорная шайба. 11. Вкладыш шарового пальца. 12. Защитный колпачок. 13. Палец шарового шарнира. 14. Роликовый подшипник. 15. Приводная шестерня. 16. Упор рейки. 17. Уплотнительное кольцо упора. 18. Гайка упора. 19. Стопорное кольцо гайки. 20. Рейка. 21. Контргайка. 22. Шаровая опора. 23. Хомут чехла. 24. Уплотнитель вала. 25. Упор тяги. 26. Пружина упора. 27. Шариковый подшипник. 28. Стопорное кольцо. 29. Защитная шайба. 30. Уплотнительное кольцо. 31. Пыльник. 32. Гайка крепления подшипника. 33. Промежуточный карданный вал. 34. Кронштейн крепления рулевого вала. 35. Верхний облицовочный кожух. 36. Рулевое колесо. 37. Вал рулевой колонки. 38. Подшипник вала рулевой колонки. 39. Труба кронштейна. 40. Нижний облицовочный кожух.
А и Б — метки на картере рулевого механизма и на пыльнике
У переднеприводных автомобилей по сравнению с заднеприводными моделями на передние колеса приходится большая нагрузка. Передние колеса являются не только направляющими, но и ведущими. Вследствие этого требуется большее усилие для их поворота. Поэтому на этих автомобилях применяется рулевое управление с реечным рулевым механизмом, имеющим большее передаточное отношение и более высокий коэффициент полезного действия. Этот тип рулевого управления компактен и прост по конструкции, более экономичен в изготовлении и хорошо сочетается с переднеприводной компоновкой и поперечным расположением силового агрегата Рулевое управление травмобезопасное, с карданными шарнирами и рулевым механизмом типа «шестерня — рейка», с креплением тяг рулевого привода к торцам рейки.
Рулевой механизм крепится на опоре 5 двумя хомутами 7 в моторном отсеке, что позволяет более рационально использовать пространство внутри кузова. Опора 5 рулевого механизма, в свою очередь, крепится к подрамнику, на котором также смонтированы силовой агрегат, передняя подвеска и тормозные механизмы передних колес. Для гашения вибраций под скобы хомутов крепления рулевого механизма установлены резиновые подушки 8.
