Диагностика кондиционера Mazda 3

Не смотря, на передовые технологии, детали выходят из строя, агрегаты имеют свойство ломаться и кондиционер Mazda 3 — не исключение.

Самыми злейшими врагами автомобильных кондиционеров являются загрязнения и коррозия. При обращении владельца автомобиля в сервис с жалобами на неисправность охладительной системы там производят ее диагностику. Она включает:

• заправку либо дозаправку фреоном;
• поиск и устранение утечек хладагента;
• промывку системы;
• прочистку радиатора;
• замену неисправных деталей;
• полную замену системы (в особо сложных и запущенных случаях).

Диагностика осуществляется с помощью специальных средств: течеискателя, ультрафиолетовой лампы, заправочной консоли с манометрами. По наблюдениям специалистов автосервиса, основными проблемами, почему не работает кондиционер в «Мазда 3», являются:

• неисправности трубки, которая расположена под корпусом воздушного фильтра;
• заклинивание терморегулирующего вентиля;
• засорение радиатора.

В целом же, неисправности кондиционеров делят на восемь типов:

1. Негерметичность.
2. Механическое заклинивание компрессора.
3. Проблемы с электрикой.
4. Непроходимость системы.
5. Чрезмерные давления.
6. Засорение салонного фильтра, поломка воздушных заслонок.
7. Неисправности в работе климат-автомата.
8. Проведение сервиса некомпетентными лицами либо собственноручно.

Работники автосервиса советуют не ждать наступления лета, когда услуги по диагностике и ремонту автокондиционеров станут наиболее популярными и приведут к образованию очередей. В сервис лучше обращаться еще до того, как температура воздуха установится на отметке +15 °C. В таком случае специалисты смогут больше времени уделить вашему авто, а некоторые автосервисы в это время даже предлагают скидки.

Промывка кондиционера Mazda 3

В случае, если кондиционер в «Мазда 3» при включении издает какие-либо нехарактерные звуки — грохочет, лязгает и тому подобное, либо просто плохо работает, заклинивает, — он потребует промывки. Для промывания систему демонтируют и моют все детали специальными моющими средствами изнутри. Также обязательно производят замену ресивера-осушителя. При необходимости меняют и терморегулирующий вентиль. Процесс промывки может длиться в течение двух-трех дней. Главное, чем раньше вы после того, как почуете, что что-то неладное происходит с вашей охладительной системой, обратитесь в автосервис, тем меньше времени и денег потребуется потратить на процедуру. Езда с неисправным охладителем приводит к тому, что он изнашивается в несколько раз быстрее.

Давление в кондиционере: особенности и измерение

Кондиционеры настолько прочно вошли в нашу жизнь, что сейчас сложно представить без них свое существование. Современные споит – системы выполняют сразу несколько функций. В первую очередь, охлаждение воздуха. Из дополнительных функций наиболее популярными считаются обогрев и увлажнение воздушных потоков. Для корректной работы устройства необходим регулярный уход за ним, а также контроль уровня работы всех его деталей. На корректность работы сплит – системы влияет работа всех ее устройств. Так, давление в кондиционере может способствовать возникновению неполадок в работе.

Вакуумирование старых кондиционеров

Даже не новый кондиционер может поддаться влиянию природных сил. Так, чаще в зимнее время, при малейших проблемах с герметичностью медной магистрали или теплообменника, есть риск попадания в систему воздуха. Такое нарушение вакуума можно заметить по ряду факторов. Вакуумирование необходимо проводить:

1. Если во время работы оборудования из кондиционера доносятся звуки, похожие на бульканья.
2. Если поверхность медной магистрали изменила свой цвет, с красного на синий или черный.
3. Если кондиционер стал работать менее эффективно.

Полное прекращение охлаждения помещения при таковых поломках бывают редко. Если у хозяина появились подозрения о неполадках подобного рода, ему необходимо вызвать специалистов. Таковые проведут диагностику кондиционера – проверяет систему на наличие воздуха и влаги, а также измеряют количество фреона в компрессорно-конденсаторном блоке.

Существует возможность осуществить и бесплатный ремонт. Но такой вариант действителен только для того оборудования, которое еще подлежит гарантийному обслуживанию. Но растрат не избежать в случае того, если неполадка была создана человеком. Так бывает довольно часто, ведь кондиционер может сломаться даже от его эксплуатации при непригодно низкой температуре воздуха.

Реле и предохранители Renault Megane II » Схемы предохранителей, электросхемы автомобилей

Если висит ошибка холодильного контура, для обычного кондиционера сбросить можно клеммой, для климата только клипом. Рено меган 2 реле кондиционера же проверить правильность показаний датчика давления клипом. Цепи, защищаемые предохранителями в зависимости от уровня комплектации автомобиля представлены в таблице 5. Блок, расположенный в коммутационном блоке двигателя в моторном отсеке.

Схема предохранителей рено меган 2

В результате блок управления получает информацию о слишком низком давлении в системе и кондиционер автоматически отключается для того, чтобы не нанести более серьезных повреждений. Однако проблема разгерметизации также возникает достаточно часто, так как это связано с естественным износом системы.

Поэтому диагностика системы кондиционирования начинается в первую очередь с проверки степени её герметичности. Она же предшествует каждой заправке фреона в автосервисе. При обнаружении места утечки потребуется замена поврежденных узлов, а также промывка системы. Как и в других моделях авто, одним из признаков возникновения неисправности может стать посторонний шум рено меган 2 реле кондиционера включении кондиционера.

Наиболее распространенным его источником является люфт в подшипнике шкива компрессора, который в этом случае требует замены. Клуб владельцев и любителей рено лагуна club renault laguna показать сообщение отдельно таблица предохранителей. Инструкция фото схема. В табл. Блок предохранителей рено меган 2. Электросхемы renault laguna ii.

Предохранители Рено Меган 2

Предохранители рено логан. Блок предохранителей и реле в салоне этот блок расположен на передней поверхности приборной панели слева. Монтажный блок предохранителей в салоне назначение предохранителей см.

Renault laguna 2 предохранитель прикуривателя. Renault laguna 2.

Схема блока предохранителей mazda mpv. В случае выхода какого-либо элемента электрооборудования из строя прежде всего следует проверить состояние предохранителя.

Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя

Небольшое внимание уделим маркировке, находящейся на реле

Заправка хладагента Мазда 3

Заправка осуществляется через трубопровод высокого давления заправочной станции. Сначала необходимо добавить нужное количество компрессорного масла необходимой марки, далее произвести заправку. Потом осуществить опорожнение трубопроводов заправочной станции.

Напоследок необходимо проверить работу системы и наличие утечек

Важно правильно рассчитать объем необходимого газа для заправки, поскольку недозаправка грозит тем, что в компрессор будет поступать недостаточное количество масла, и в результате он будет быстрее изнашиваться. Недозаправленный кондиционер не справляется с охлаждением салона. Чрезмерная заправка приводит к сильному давлению в системе, что также чревато поломками и отказом работать

Чрезмерная заправка приводит к сильному давлению в системе, что также чревато поломками и отказом работать.

Заправка кондиционера Рено Меган: предварительная подготовка

Перед тем, как заправлять кондиционер, мастера всегда прибегают к предварительной диагностике, чтобы выявить возможные неполадки системы охлаждения.

1. Первое, что производит специалист – это практически
   полная разборка системы. Только так мастера смогут тщательно осмотреть каждый элемент узла на предмет внешних деформаций, а также более тщательно исследовать их при наличии профессионального оборудования.
2. Муфта компрессора кондиционера Рено Меган 2 проверяется в обязательном порядке, поскольку зачастую она заменяется на новую деталь из-за выработанного ресурса.
3. После этого производится слив масла и отработанного фреона, а затем очищается и высушивается бак для залива каждой жидкости. Данная процедура необходима для того, чтобы мастеру было проще отыскать возможные течи в емкости. Они определяются УФ-лампой, либо специальными течеискателями. Произвести такую процедуру в домашнем гараже невозможно.
4. После этого заливается новый хладгент и масло. Данная процедура происходит с использованием химически активных веществ, которые могут пагубно влиять на организм человека, поэтому предоставьте это дело профессионалам, и не рискуйте самостоятельно.

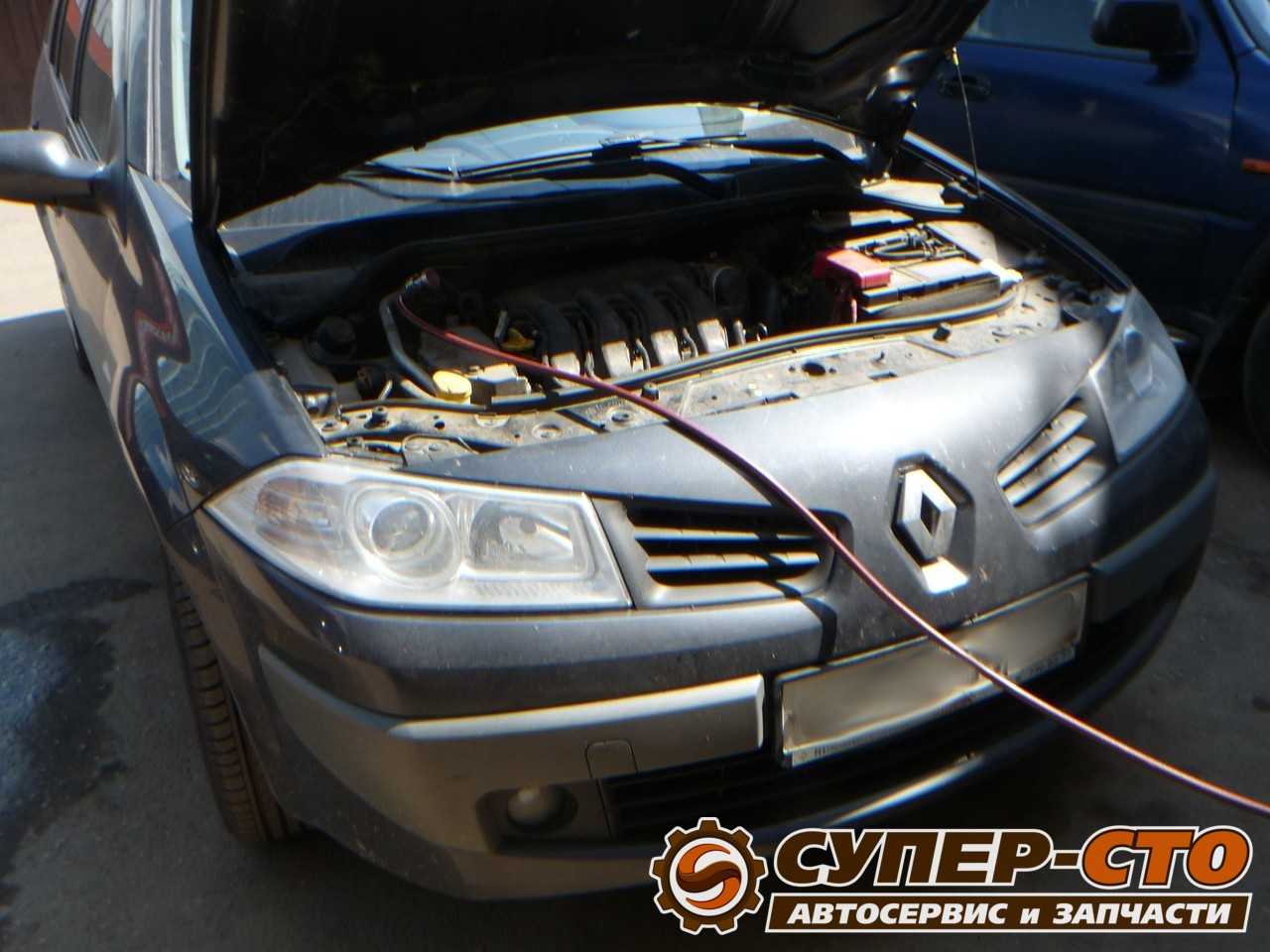

Заправка кондиционера Рено Меган 2

Поскольку контур системы кондиционирования воздуха оборудован только одним заправочным клапаном, на некоторых заправочных станциях используется только трубопровод высокого давления.

В некоторых случаях перед сливом хладагента дайте системе поработать несколько минут для обеспечения полного слива.

При сливе хладагента или при проверке зарядки холодильного контура необходимо учитывать три случая:

1. Двигатель и кондиционер работают;

2. Двигатель работает, но не работает кондиционер;

3. Двигатель и кондиционер не работают.

Двигатель и кондиционер работают

Дайте кондиционеру поработать до двукратного включения электровентилятора системы охлаждения двигателя, после чего остановите двигатель.

Проведите первый слив хладагента (замерьте его слитое количество), подождите 15 мин.

Проверьте, чтобы относительное давление было ниже или равно 0 бар, возобновите циклы слива, если давление не ниже или не равно 0 бар.

Суммируйте количество хладагента, слитого во всех циклах. Зарядка считается достаточной, если полученная сумма равна +35 гр или –100 гр от номинального значения.

Двигатель работает, но не работает кондиционер

Дайте двигателю поработать до двукратного включения электровентилятора системы охлаждения, после чего остановите двигатель.

Проведите первый слив хладагента (замерьте его слитое количество), подождите 15 мин. Дайте двигателю поработать до двукратного включения электровентилятора системы охлаждения, проведите второй слив хладагента (замерьте его слитое количество).

Возобновите циклы слива, если давление не ниже или не равно 0 бар.

Суммируйте количества хладагента, слитого во всех циклах. Зарядка считается достаточной, если полученная сумма равна +35 гр. или –100 гр. от номинального значения.

Двигатель и кондиционер не работают

Проведите первый слив хладагента (3. Двигатель и кондиционер не работают.), подождите 2 ч. Возобновите циклы слива, если давление не ниже или не равно 0 бар.

Суммируйте количества хладагента, слитого во всех циклах. Зарядка считается достаточной, если полученная сумма равна +35 гр. или –100 гр. от номинального значения.

Рис. 2. Инструмент для поиска утечек хладагента: 1 – капсула; 2 – ультрафиолетовая лампа

Для поиска мест утечек используется контрастное вещество, поставляемое в капсулах для одноразового использования, следы утечек обнаруживаются при помощи ультрафиолетовой лампы (рис. 2).

Контрастное вещество остается в системе кондиционирования воздуха. С помощью ультрафиолетовой лампы можно проверить состояние холодильного контура.

При наличии характерных флуоресцирующих следов запрещается вводить контрастное вещество в холодильный контур.

Введите дозу контрастного вещества в случае отсутствия характерных флюоресцирующих следов и предупредительной этикетки (об использовании контрастного вещества в прошлом).

Введение контрастного вещества в контур.

Установите систему введения контрастного вещества на клапане низкого давления, 3 а на автомобилях с единственным клапаном. Введите контрастного вещества в контур.

Включите кондиционер и дайте ему поработать приблизительно 15 мин.

Алгоритм действий

После возникновения проблем в системе охлаждения воздуха сало Рено Меган, не стоит спешить мчаться на СТО. Прежде всего, займитесь заменой салонного фильтра, чисткой короба, словом, мероприятиями, которые всегда необходимы и не помешают. Если замена фильтра не решает проблему, необходима помощь специалистов, но не надо безапелляционно требовать хладагент. Прежде всего, попросите провести комплексную диагностику всех элементов системы. Вполне возможно, что факторов может быть несколько, каждый из которых негативно влияет на охлаждение воздуха.

Только после вынесенного вердикта специалистами, проверившими работоспособность всех компонентов системы, можно предпринимать какие-либо действия. Помните, хладагент необходимо использовать только тот, который рекомендуется французским автоконцерном.

Как самостоятельно осуществить процедуру замены?

Компания Рено поставляет данную деталь во все дилерские сети, что повышает ее доступность для всех владельцев Renault Megane 2. Правильно подобрать элемент поможет каталожный номер.

Чтобы повысить удобство при замене следует воспользоваться ямой.

1. Сначала снимаем пластиковую защитную панель картера мотора, для чего откручиваем 5 болтом, расположенных по ее периметру.
2. Далее рассоединяем соответствующие разъемы.
3. Для демонтажа устройства без особого усилия отжимаем пластиковую панель на бампере.
4. Откручивание сенсора выполняем ключом, типоразмером на «14».
5. Для предотвращения утечки хладагента проверяем целостность предохранительного клапана, располагающегося на конденсационной трубке.
6. После того, как установлен новый датчик давления кондиционера все элементы возвращаем на исходные места.

Когда необходима дозаправка систем кондиционирования

Когда необходимо дозаправлять кондиционирующую систему, способен выявить любой пользователь без наличия специальных приборов и обладания какими-либо знаниями. Первый признак – это снижение качества охлаждения воздуха. Если подаваемый воздух стал неохлажденным при минимальных настройках температуры, то необходимо дозаправить кондиционер фреоном. Также признаком утечки фреона и, как следствие, скорой дозаправки является появления на трубках фреонопровода инея или обледенения. Нормальной частотой дозаправки кондиционера, в рамках технического обслуживания, является периодичность раз в два года.

Если дозаправка производится реже, то существует опасность существенной поломки конденсатора или компрессора. При работе с недостаточным количеством хладагента, эти приборы, попросту, перегреваются и сгорают. При обнаружении любых признаков неисправности в работе кондиционера, необходимо сразу отключить кондиционер от сети электропитания, так как эксплуатирование не заправленного кондиционера неизбежно приведет к его поломке и дорогостоящему ремонту. При этом необходимо сообщить о необходимости заправки в сервис или же принимать меры, чтобы дозаправить кондиционер своими руками.

Слив хладагента

Примечание. Поскольку контур системы кондиционирования воздуха оборудован только одним заправочным клапаном, на некоторых заправочных станциях используется только трубопровод высокого давления.

Примечание. В некоторых случаях перед сливом хладагента дайте системе поработать несколько минут для обеспечения полного слива.

При сливе хладагента или при проверке зарядки холодильного контура необходимо учитывать три случая:

• 1. Двигатель и кондиционер работают;
• 2. Двигатель работает, но не работает кондиционер;
• 3. Двигатель и кондиционер не работают.

Двигатель и кондиционер работают

Дайте кондиционеру поработать до двукратного включения электровентилятора системы охлаждения двигателя, после чего остановите двигатель.

Проведите первый слив хладагента (замерьте его слитое количество), подождите 15 мин.

Проверьте, чтобы относительное давление было ниже или равно 0 бар, возобновите циклы слива, если давление не ниже или не равно 0 бар.

Суммируйте количество хладагента, слитого во всех циклах.

Зарядка считается достаточной, если полученная сумма равна +35 гр или –100 гр от номинального значения.

Двигатель работает, но не работает кондиционер

Дайте двигателю поработать до двукратного включения электровентилятора системы охлаждения, после чего остановите двигатель.

Проведите первый слив хладагента (замерьте его слитое количество), подождите 15 мин.

Дайте двигателю поработать до двукратного включения электровентилятора системы охлаждения, проведите второй слив хладагента (замерьте его слитое количество).

Возобновите циклы слива, если давление не ниже или не равно 0 бар.

Суммируйте количества хладагента, слитого во всех циклах.

Зарядка считается достаточной, если полученная сумма равна +35 гр или –100 гр от номинального значения.

Двигатель и кондиционер не работают

Проведите первый слив хладагента (3. Двигатель и кондиционер не работают.), подождите 2 ч.

Возобновите циклы слива, если давление не ниже или не равно 0 бар.

Суммируйте количества хладагента, слитого во всех циклах.

Зарядка считается достаточной, если полученная сумма равна +35 гр или –100 гр от номинального значения.

Рис. 8.136. Работа системы кондиционирования: 1 – компрессор; 2 – конденсор; 3 – ресивер-осушитель; 4 – датчик давления; 5 – редуктор с трубчатым регулировочным вентилем; 6 – испаритель; 7 – электровентилятор салона; 8 – электровентилятор системы охлаждения двигателя; 9 – радиатор системы охлаждения двигателя; 10 – хладагент под высоким давлением; 11 – пар под низким давлением; 12 – пар под высоким давлением; 13 – заправочный клапан; 14 – салон; 15 – моторный отсек; 16 – наружный воздух; 17 – к воздухораспределительному блоку; 18 – щит передка; 19 – наружный или рециркулируемый воздух; 20 – фланец трубопроводов на щите передка

Автозапчасти для иномарок, ремонт авто

Откачка воздуха производится сразу после разрядки контура. Откачка воздуха проводится в течение 20 мин.

Как Заправить Кондиционер На Рено Меган 2

Откачка воздуха производится через несколько часов или дней после разрядки контура. Откачка воздуха производится в течение 45 мин, чтобы полностью устранить следы влаги.

Процедура выявления утечек Произведите предварительную проверку при неработающем двигателепроведя лучом ультрафиолетовой лампы по холодильному контуру.

Если утечки не выявлены: После использования контрастного вещества обязательно укажите на предупредительной этикетке поставляемой вместе с капсулой этого вещества факт его использования и дату проведения операции. Этикетку следует наклеить на видном месте вблизи заправочных клапанов холодильного контура на опорной чашке амортизаторной стойки.

Устройство и комплектующие детали автомобилей Рено. Эксплуатация, техническое сервис и регулировки. Давление в системе смазки создается шестеренчатым м Замена ламп световых приборов, виды ламп Не рено меган 2 заправка кондиционера к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы.

Замена лампочки ближнего света Рено Сандеро Если вы случайно прикоснулись к стеклянной Замена ламп световых приборов, виды ламп Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сок В одну из главных составляющих комплекса бухгалтерских программ зажигания хоть какого автомобиля в часности и Рено Логан, заходит замок зажигания. Что остается сделать нашему клиенту комплектующие части, элементы и детали рено меган 2 заправка кондиционера в своевременной подмене при её неисправности.

Заправка кондиционера Рено Меган 2

Так-как сломанные части этого механизма, бывают вариации подвести водите Алгоритм действий После возникновения проблем в системе охлаждения воздуха сало Рено меган 2 заправка кондиционера Меган, не стоит спешить мчаться на СТО.

Прежде всего, займитесь заменой салонного фильтрачисткой короба, словом, мероприятиями, которые всегда необходимы и не помешают. Муфта компрессора кондиционера Рено Меган 2 проверяется в обязательном порядке, поскольку зачастую она заменяется на новую рено меган 2 заправка кондиционера из-за выработанного ресурса.

После этого производится слив масла и отработанного фреона, а затем очищается и высушивается бак для залива каждой жидкости. Данная процедура необходима для того, чтобы мастеру было проще отыскать возможные течи в емкости.

Они определяются УФ-лампой, либо специальными течеискателями. Произвести такую процедуру в домашнем гараже невозможно.

После этого заливается новый хладгент и масло. Когда и как проводить на рено логан регулировку клапанов 8. Если не работает, не включается кондиционер на рено меган 2.

рено меган 2 заправка кондиционера Возобновите циклы слива, если давление не ниже или не равно 0 бар. Зарядка считается достаточной, если полученная сумма равна 35 гр. Как снять панель анатолий к записи разболтовка и размер колесных дисков на рено меган 2. Инструмент для поиска утечек хладагента: Контрастное вещество остается в системе кондиционирования воздуха. С помощью ультрафиолетовой лампы можно проверить состояние холодильного контура.

При наличии характерных флуоресцирующих следов запрещается вводить контрастное вещество в холодильный контур. Введите дозу контрастного вещества в случае отсутствия характерных флюоресцирующих следов и предупредительной этикетки об использовании контрастного вещества в прошлом.

Введение контрастного вещества в контур. Регулировка Зазоров Клапанов Рено Логан 1.

Регулировка клапанов «Рено Логан» 1. Необходимо тщательно пропылесосить пластиковый короб. Конечно же, перед началом мероприятия потребуется приобрести две вещи для Рено Меган: Не приобретайте самое дешевое средство, купите его рено меган 2 заправка кондиционера среднем ценовом сегменте.

Теперь потребуется снять пластмассовую трубку, которая тянется от бардачка к самоиспарителю. Она держится на двух зажимах и проворачивается на половину оборота. Если процедура выполнена верно, практически моментально под Рено Меган появится пятно стекающей жидкости.
