Отключаем иммобилайзер на шевроле нива своими руками

Комплектация

В машинах Niva Chevrolet иммобилайзер конструктивно состоит из таких элементов:

• главный модуль, который позволяет включать и выключать блокировку силового агрегата посредством отправки команды на управляющие элементы;
• реле блокировки двигателя машины;
• диодный индикатор, который располагается в салоне, место монтажа выбирает установщик;
• ключ, вставляющийся в замок зажигания, с его помощью можно заводить и отключать мотор;
• набор силовых кабелей для подключения устройства к бортовой сети;
• руководство пользователя, в котором описаны все нюансы установки и использования блокиратора.

О неисправностях блокираторов в автомобилях ВАЗ рассказал канал IZO))) LENTA.

Возможности ИММО

Какие функции должен выполнять иммобилайзер:

• блокирование систем перемещения машины посредством использования одного рабочего канала передачи данных;
• возможность аварийного выключения блокиратора и перевод устройства в сервисный режим;
• автоматическая активация и деактивация защитной функции, большинство иммобилайзеров позволяют произвести настройку таймера для включения режима охраны по времени;
• управление замком капота.

Иммобилайзеры АПС-6 допускается синхронизировать для работы с электрическими стеклоподъемниками, противотуманными фонарями. При необходимости они могут использоваться для выполнения диагностики К-линии.

Если вы установите на свое авто более современный вариант блокиратора, беспроводной или контактный, то такие устройства будут иметь дополнительные функции и возможности:

• диалоговая авторизация автовладельца, идентификация осуществляется посредством использования ключа, выполненного в виде пластиковой карточки;
• если ИММО выполняет автоматическую авторизацию, то идентификация производится с использованием специальной метки;
• современные устройства позволяют подключать одновременно до пяти блокирующих реле, при этом управление может осуществляться как основными, так и дополнительными ключами и метками;
• многие модели устройств имеют функцию антиограбления, а также переводят блокиратор в сервисный режим с помощью кнопки Валет, последняя может использоваться для управления;
• для обеспечения надежной передачи сигналов применяются последние технологии, это позволяет передавать информацию с более высокой скоростью;
• все современные иммобилайзеры могут продуктивно функционировать в диапазоне критических температур – от самых низких до наиболее высоких;
• блокираторы могут эффективно функционировать не только внутри автомобиля, но и при их монтаже снаружи.

Великий Чиптюнер рассказал об удалении блокиратора из автомобиля Нива Шевроле.

Иммобилайзер Нива Шевроле: где находится чип в ключе, как отключить самому, распиновка блока апс 6

Штатный иммобилайзер Шевроле Нивы призван ограничивать несанкционированный запуск двигателя и, соответственно, доступ к управлению автомобилем. Как и другие автомобильные электронные устройства, иммобилайзер может выходить из строя или «глючить». Поэтому может возникнуть необходимость в его отключении или замене. О том, как это сделать правильно, читайте в нашей статье.

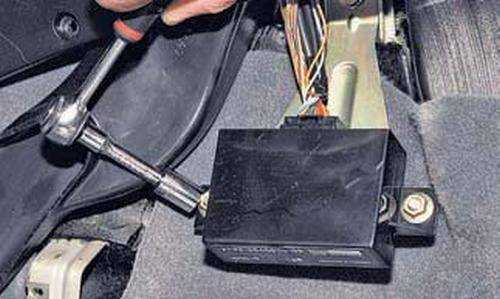

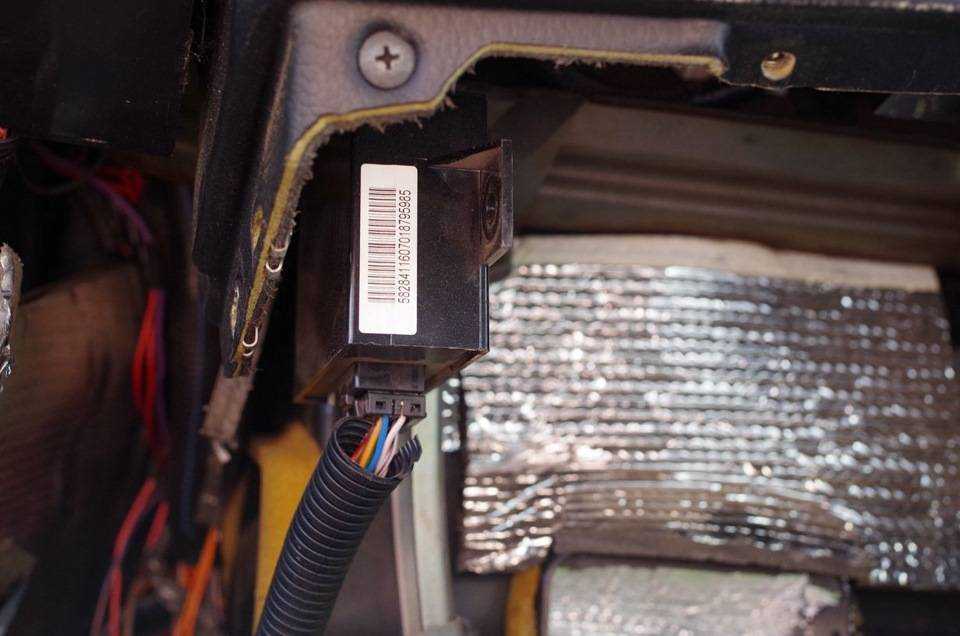

Где находится и как выглядит

На Шевроле Нивы, выпущенных после 2004 года, устанавливалась модель иммобилайзера АПС-6. На вариантах модели до 2004 года выпуска размещена версия АПС-4. Иногда даже встречаются АПС-6, размещенные во внешнем блоке от АПС-4. Модуль управления АПС-6 расположен на рулевой колонке, АПС-4 находится на центральной консоли под пластиковым туннелем.

Устройство представляет собой небольшой пластиковый блок с отходящими от него проводами, заканчивающимися штекерами.

Внутреннее устройство иммобилайзера достаточно сложное, он состоит из:

• микроконтроллера на базе PIC16C65B;
• запоминающего устройства (энергонезависимой памяти) EEPROM для запоминания кодов;
• двунаправленной шины K-Line для обмена данными с электронным блоком управления автомобилем.

Дополнительно к иммобилайзеру прилагаются два ключа (рабочий и обучающий) со встроенными транспордерами — чипами, передающими электронный сигнал на модуль управления. Рабочий ключ используется в повседневной жизни для зажигания мотора автомобиля. Обучающий ключ отмечен красной вставкой на головке и предназначен для перепрограммирования устройства, ввода цифрового пароля и т. д.

Принципы работы иммоблайзера на Ниве Шевроле

По своей функции иммобилайзер — это простейший блокиратор двигателя. Принцип его работы основан на считывании цифрового кода, который передает встроенный в головку ключа зажигания транспондер (электронный кодовый ключ). Получая правильный код от ключа, иммобилайзер передает разрешающий сигнал электронному блоку управления двигателем. Соответственно, ЭБУ разрешает произвести запуск двигателя.

Если иммобилайзер не получает верный код от транспондера ключа зажигания, то запуск двигателя блокируется. Тем самым иммобилайзер препятствует возможному угону автомобиля — запустить движок может лишь обладатель ключа с верным кодом. В этом состоит его отличие от других противоугонных систем — иммобилайзер лишь препятствует запуску мотора, но не защищает другие системы автомобиля от несанкционированного проникновения и использования.

Внимание. Также на Chevrolet Niva реализована следующая функция иммобилайзера — если ключ с транспордером определенное время находится вне зоны приема сигнала, то двигатель автоматически блокируется, а двери машины запираются. Разблокирование возможно тогда, когда ключ со встроенным чипом снова окажется в зоне приема

Разблокирование возможно тогда, когда ключ со встроенным чипом снова окажется в зоне приема.

Модель АПС-6 также выполняет дополнительные функции — с помощью зуммера предупреждает об оставленном ключа в замке зажигания или не выключенных габаритных огнях, управляет задержкой выключения плафона внутреннего освещения, позволяет функционировать стеклоподъемникам при выключенном зажигании.

Правильная установка

Как правило, установкой нештатных иммобилайзеров на автомобиль занимаются профессионалы — далеко не каждый работник автосервиса способен разобраться в тонкостях монтажа и правильной активации данного устройства. Тем не менее, будет не лишним описать основные этапы установки иммобилайзера на Шевроле Ниву.

1. Первым делом нужно отсоединить клемму АКБ, тем самым обесточив бортовую сеть.
2. Далее выбирается место для монтажа, например, вполне подойдет колонка рулевого колеса. Предварительно нужно снять пластиковые панели и выбрать конкретное место для установки.
3. Затем нужно монтировать модуль управления. Желательно спрятать его от посторонних глаз, например, в электропроводке. Блок должен быть жестко закреплен, чтобы предотвратить передачу на него вибраций.
4. Затем последовательно подключается электропроводка, монтируются блоки реле и датчиков. Монтаж должен производиться согласно схеме, входящей в комплект иммобилайзера.
5. Далее в салоне автомобиля нужно разместить световой индикатор. Место для размещения индуктора выбирается автовладельцем самостоятельно. Можно его спрятать или, наоборот, разместить на виду — принципиального значения это не имеет.
6. Затем нужно запрограммировать устройство, прописать новый код и обучить ключи.

Как отключить самому и зачем

Отключение иммобилайзера может понадобится в различных случаях:

• утерян ключ со встроенным транспондером;
• устройство вышло из строя и не позволяет запустить двигатель;
• при замене иммобилайзера или установке новой противоугонной системы;
• в случае повреждения проводки иммобилайзера;
• при перебоях в работе противоугонной системы, так как работа иммобилайзера синхронизирована с другими противоугонными средствами автомобиля.

Самому отключить иммобилайзер на Шевроле Ниве не так просто, как может показаться на первый взгляд. Это достаточно сложная задача, так как необходимо не только обесточить само устройство, но и произвести удаление данных из памяти ЭБУ. В ином случае электронный блок управления, не получая данных от иммобилайзера, не позволит запустить движок.

Для отключения используется два основных способа: кодовое отключение или обесточивание устройства с использованием проволочной перемычки.

Перемычка

Самодельная перемычка изготавливается из обычной проволоки. Она позволяет замкнуть цепь при отключенном иммобилайзера и восстановить связь между ЭБУ и диагностической колодкой.

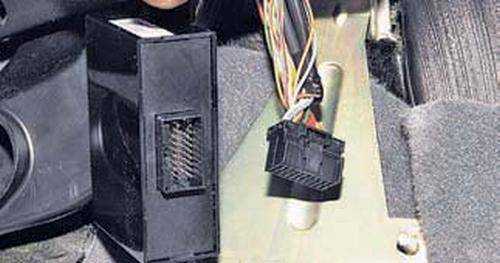

От устройства нужно отсоединить разъем штатной проводки и установить перемычку между контактами 9.1 и 18, замкнув их и восстановив диагностическую цепь. Дальнейшие действия зависят от того, какое конкретно ЭБУ установлено в автомобиле.

В штатном порядке на Шеви Ниву устанавливались электронные блоки управления фирмы Bosch в различных модификациях — M1.5.4, MP7.0 или M7.9.7+ (конкретная модель зависит от года выпуска и класса экологии автомобиля). В первом случае проблема решается наиболее просто — ЭБУ вскрывается, а на место штатного чипа устанавливается чип очистки памяти EEPROM. После этого необходимо завести двигатель на несколько секунд — чип самостоятельно очистит память и перепрограммирует запоминающее устройство.

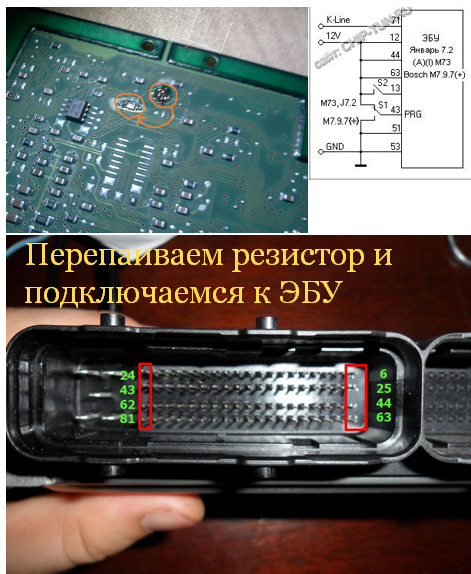

В случае, если на авто используется блок управления MP7.0 или M7.9.7+, ситуация сложнее. В таких ЭБУ память запаяна, поэтому существует два решения проблемы —

• выпаивание микросхемы и ее перепрограммирование на программаторе;
• использование программы COMBISET, которая загружается через специальный переходник к разъемам блока управления.

Аналогичным образом перепрошивается память ЭБУ, установленных после тюнинга, например, Январь 5.1.х, VS.1 и т. д.

Кодовое отключение

Метод кодового отключения используется в тех случаях, когда автовладелец помнит специальный код иммобилайзера. Кодовая комбинация цифр позволяет избежать демонтажа и перепрограммирования памяти ЭБУ. Для ввода кода понадобится оба ключа — рабочий и учебный.

Последовательность действий при вводе цифрового кода выглядит следующим образом:

1. Закрыть все двери автомобиля, в замок зажигания вставить учебный ключ и включить зажигание на несколько секунд, после чего заглушить мотор. На приборной панели должен начать мигать индикатор иммобилайзера.
2. Не дожидаясь, пока индикатор погаснет, вставить в замок рабочий ключ и вновь произвести зажигание. Иммобилайзер должен трижды подать короткий звуковой сигнал, затем двойной сигнал, а затем выключиться.
3. После того, как прозвучит сначала тройной, а затем двойной сигнал зуммера, можно выключать зажигание. Затем вновь вставить в замок зажигания обучающий ключ и в течение 6 секунд включить зажигание. Приборная панель должна отреагировать загоранием лампочки Check Engine, которая погаснет через минуту.
4. Далее ввести цифровой пароль. Цифра в коде соответствует числу нажатий педали газа. Каждое нажатие педали фиксируется ее удержанием в нижнем положении в течение 3 секунд.
5. Если число нажатий педали соответствует цифре кода, на приборной панели должна загораться лампочка Check Engine. При правильном вводе индикатор гаснет после 5-секундной паузы. Если лампочка не гаснет или часто мигает, код введен не верно.

Чтобы повторно запустить ввод пароля, необходимо выключить зажигание и вновь включить его при помощи ключа обучения. Для выхода из режима ввода пароля нужно отключить зажигание.

В том случае, если отключить встроенный иммобилайзер не получается, единственным способом остается физический демонтаж устройства. Такой способ не отменяет необходимости очистки памяти ЭБУ.

Особенности работы штатного иммобилайзера Нива Шевроле

Выражается это в вибрации брелока, также, в зависимости от модели, может издаваться и звуковой сигнал. В чем же здесь выражается иммобилайзер?

Он позволяет автоматически блокировать функцию двигателя запускаться после нескольких секунд его глушения. То есть иммобилайзер подключен ко все электрическим сетям автомобиля и может выводить некий компонент из строя по своему желанию. Их отключить легко, если владелец имеет чип-ключ и не потерял его. Достаточно вынуть из ключа чип и примотать его к антенне иммобилайзера, чтобы отключение произошло быстро и беспроблемно.

Если ключа нет, можно попытаться использовать другие методики отключения, но с ними дело обстоит немного сложнее.

В крайнем случае, существую специальные, профессиональные организации, которые точно помогут решить проблему с отключением любого иммобилайзера быстро и качественно. Если владельцу необходимо будет отключить иммобилайзер на своём автомобиле шевроле нива, он должен использовать для этого все доступные для него способы.

Метод «оживления» контроллера очень прост — нужно очистить энергонезависимую память ЭБУ от информации, оставленной там иммобилайзером.

На практике это выглядит так — от иммобилайзера отсоединяется разъем штатной проводки, если Вам необходимо, что бы сигнал диагностики доходил от ЭБУ до диагностической колодки, необходимо в снятом разъеме установить перемычку между контактами 9.

Иммо можно выбросить, а можно и оставить — красиво гасить плафон, в этом случае необходимо отрезать от разъема провода от контактов 9.

Разъем иммобилизатора при этом установить на прежнее место. Искать этот провод надо под консолью. Сам иммобилайзер расположен над контроллером впрыска, вертикально.

От его разъема идет тонкий одиночный провод, цвет зеленый с черной полосой. Его и следует найти и врезать в него диод анодом к иммобилайзеру. Для этого нужно перепаивать микросхему, что представляет некоторые сложности т.

Требует соответствующих навыков и инструмента.

Рекомендуем к прочтению

Кроме того, нужен еще программатор для этого типа микросхем. Хотя, если есть чистый новый еепром, можно смело запаивать его — при первом включении ЭБУ сам пропишет в него новые данные. Это очень удобно, если Вам необходимо записывать всегда одни и те же данные например пароль для защиты прошивки или какой-либо нестандартный идентификатор и т.

Весь процесс программирования будет заключаться в установке этой ПЗУ и включению питания на несколько секунд. Для большей безопасности предусмотрена индикация успешного окончания операции с помощью лампы Check Engine. Принцип работы с программой очень прост: Включить зажигание, загорается светодиод АПС Выключить зажигание не убирая красный ключ.

Светодиод АПС должен начать мигать.

Поднести 1 черный ключ. Светодиод гаснет на время. Поднести 2 черный ключ. Нужно выключить зажигание не позже чем через 10 сек.

Штатный иммобилайзер. Секрет угона. Часть 1.

Это противоугонные устройства для блокировки запуска мотора. Иммобилайзеры разделены на две группы: Для управления первыми используется ключ, а вторые управляются с помощью специального брелка или карточки.

Информация о том, как отключить иммобилайзер ВАЗ интересует многих владельцев отечественных автомобилей. Наша статья об отключении иммобилайзера также пригодится владельцам внедорожников Нива Шевроле и других авто.

После того как машина сходит с конвейера, опция защиты в противоугонном устройстве ещё не включена. В большинстве случаев функция защиты включается самим покупателем автомобиля или сотрудниками автосалона. С удалением владельца автомобиля на значительное расстояние блокировка выполняется в автоматическом режиме.

Этот способ подчеркивает надежность управления охранной системой.

К бесконтактной модели иммобилайзера, устанавливаемого с года на машину Шевроле Нива относится прибор АПС — 6. Взаимодействие ключей зажигания с штатным иммобилайзером Автопроизводитель комплектует транспортное средство двумя ключами для запуска мотора.

Ключи зажигания имеют разные вставки: Первый ключ считается рабочим, второй обучающим. Несанкционированный запуск мотора Шевроле Нива блокируется иммобилайзером, когда в СУ двигателем активирована опция против угона.

Опция становится активированной после настройки и обучения блокирующего устройства.

заклинил замок зажигания — Chevrolet Niva, 1.7 л., 2012 года на DRIVE2

Доброго времени суток! у меня тут проблемка появилась, заклинил замок зажигания в положении вкл. и ни туда и ни сюда. дернули машину завелась вполоборота колеса. так немного по ездил.

Потом начал колупаться и пытаться разобрать замок и что-то замкнуло, машина заглохла, индикация вкл. зажигания уже не горела. не смог найти предохранитель который сгорел, зажигание больше не включается и сигнализация тоже не реагирует.

Остальные приборы не связанные с зажиганием работают. притащил машину в город поздним вечером (70 км на галстуке в -10, замерз как собака(((( ) посадил в ноль аккумулятор.

С помощью зубила открутил замок и потом разобрал шарик выскакивает не в тот паз и застревает. были какие-то очень мелкие осколки. собирал по всякому все равно клинит.У меня возникают вопросы поможет ли замена замка, как поведет себя иммобилайзер?Нужно ли будет, что-то прошивать или программировать?

Где искать погоревший пред или реле?

Что такое иммобилайзер и зачем нужно отключать ИММО

Если говорить простыми словами ИММО по сути – это часовой, стоящий за дверью на охране чрезвычайно секретного объекта. Дверь закрыта на замок снаружи и задвижку изнутри. Когда кто-либо, даже со своим ключом, захочет открыть дверь, часовой обязательно спросит пароль. Если пароль входящего совпадёт с паролем, который знает часовой, он разрешит ему дверь открыть и отодвинет задвижку. Если нет – то не поможет даже ключ. Правда, возможны различные варианты:

часовой забыл пароль; часовому необходимо этот пароль напомнить;

он получил травму во время охраны и не может подойти;

• требуется поменять на нового часового;

можно физически отключить часового и, срезав все запоры, войти в охраняемое помещение;
простой замок поменяли на дистанционный вариант;

• в часовом нет необходимости. Требуется пароль снять и больше не ставить.

Вот точно также происходит с иммобилайзерами всех машин, будь то Приора, Калина или любая импортная модель. Именно он является часовым в охраняемом автомобиле. Если за руль садится владелец авто с чипованным ключом – он считывает с него код и сравнивает его с кодом (паролем) прописанным в нём самом. При их совпадении поступает разрешение на включение зажигания. Все остальные варианты аналогичны предыдущему примеру с часовым. Более подробно, что это такое и как выбрать иммобилайзер читайте в нашем статье — как правильно выбрать иимобилайзер.

Отключение иммобилайзера в Шевроле Нива

Нюансы способов отключения:

1. Чтобы отключить иммо первым способом нужно подготовить проволочную перемычку. После отключения устройства ее наличие позволит возобновить обмен данными между микропроцессорным модулем силового агрегата и диагностической колодкой.
2. Кодовое отключение иммо на Нива Шевроле возможно при условии, что автовладельцу известен пароль.

Перемычкой

Отключить иммобилайзер на Шевроле Нива самому можно так:

1. Чтобы выключить блокиратор, необходимо обрезать провода и запитать их самостоятельно. Этот способ довольно сложный в плане исполнения. Если в будущем понадобится диагностическая колодка, возобновить ее будет сложнее.
2. Чтобы очистить память блокирующего устройства, его надо отключить от электроцепи питания. Затем производится монтаж перемычки в контактные элементы 9 и 18.
3. Затем выполнить смену заводского чипа на специальный. Его необходимо заранее перепрошить и установить программное обеспечение для удаления памяти иммо.
4. Ключ вставить в замок, выполнить запуск зажигания на несколько секунд. Блок управления иммобилайзером должен автоматически произвести очистку памяти и перепрошиться.

Канал «Гефест» рассказал об отключении иммобилайзера в автомобилях Нива Шевроле.

Кодовое отключение

Процедура деактивации иммо выполняется так:

1. Подготавливается комплект ключей для замка зажигания. Он включает в себя рабочий и обучающий элементы. Первый имеет полностью черную головку, а второй оснащается красной вставкой.
2. Закрываются все двери транспортного средства. Обучающий ключ устанавливается в замок. Производится активация и отключение зажигания. Диодная лампочка состояния системы должна моргать учащенно.
3. При мигании диода, на протяжении шести секунд, извлекается обучающий ключ из замка, устанавливается в него рабочий элемент и активируется зажигание. Биппер управляющего модуля блокиратора ДВС должен издать тройной звуковой сигнал.
4. С активированным зажиганием надо подождать, пока биппер не издаст двойной сигнал. Затем производится отключение системы.
5. Затем зуммер должен издать тройной звуковой импульс. С активированным зажиганием надо подождать, пока раздастся еще один двойной сигнал.
6. Производится отключение зажигания. Пока обучающий ключ установлен в замке, надо дождаться одиночного сигнала. Диодная лампочка состояния блокиратора будет моргать с высокой учащенностью.
7. Выполняется активация зажигания с использованием обучающего ключа. Это надо успеть сделать, пока моргает диодный индикатор. На приборной панели автомобиля загорится значок Чек Энджин. Затем нужно выждать одну минуту, пока этот индикатор не погаснет.
8. Следующим этапом будет ввод кодового пароля, который включает в себя цифры от 1 до 9. Для каждого значения нажимается до упора педаль газа и удерживается на протяжении трех секунд, но не больше. Число нажатий соответствует цифре пароля, при правильном вводе будет загораться индикатор Чек Энджин.
9. Если лампочка на приборной панели не гаснет через пять секунд, это говорит о неверном вводе цифры. В случае когда индикатор мигает слишком быстро, это свидетельствует об ошибке при вводе кода. Необходимо произвести отключение системы зажигания и повторно ввести пароль.
10. Чтобы покинуть режим ввода пароля, производится выключение зажигания.
