Стук в рулевой рейке: как снять и подтянуть рейку, замена втулки на меган 1, 2

Меняем конструкцию полностью

Чтобы полностью сменить всю конструкцию, ремкомплект не подойдет.

Открутите рулевой вал от рейки, так как впоследствии нужно будет немного опустить задний подрамник. (Если не открутить в салоне вал, крайне неудобно будет выполнять дальнейшую работу).
Но прежде чем откручивать болт вала, цепляющегося к рейке (за педалью газа), выверните руль влево, чтобы получить доступ к болту. Открутите его головкой на 13. Полностью откручивать необязательно, достаточно наполовину, затем прожать вперед, чтобы вышла закладная.
После того, как открутили, поставьте руль ровно и заблокируйте рулевую колонку, то есть заведите и заглушите машину, вытащите карточку, чтобы заблокировать руль.
Теперь вытаскиваем вал и откручиваем передние колеса. После этого, зачистите и смажьте рулевой наконечник и стойку стабилизатора с обеих сторон – их тоже необходимо открутить.

Далее открутите стойку стабилизатора (достаточно это сделать только сверху) и рулевой наконечник.

Проведите аналогичные манипуляции с другой стороны. Поднимите машину (либо поставьте на яму) и отсоедините датчики АБС – совсем снимать необязательно, достаточно просто освободить, чтобы был ход.
Открутите гайки ключом на 13, держащие по бокам заднюю часть подрамника, а также открутите третью опору двигателя. Так как она крепится к подрамнику и к коробке – она нам будет мешать.
Можно сразу открутить 4 болта крепления планки подрамника головкой на 16. Теперь подрамник держится на 4х точках. Желательно под него подставить какую-нибудь стойку. Но он далеко не упадет, так как шаровые держатся в кулаках – повиснет на рычагах.
Откручиваем болты с 4-х точек. После этого можно вытащить планку, соединяющую передний подрамник с задним через сайлентблок и приспускаем заднюю часть подрамника. Обратите внимание, что для удобства можно снять защиту. Теперь извлекаем и меняем рейку. Проблема решена – стуки устранены.

Реечный механизм Меган очень чувствителен к нашим дорогам, в результате езды по ним и возникает стук. Если водитель автомобиля использует агрессивный стиль вождения, регулярно быстро разгоняется и резко тормозит – Рено Меган не потерпит к себе такого отношения и быстро даст знать об этом своему владельцу. Поэтому своевременно используйте ремкомплект.

Источник статьи: http://portal-mashin.ru/megane/renmeg-repair/stuk-v-rulevoj-rejke-megan-1-2-zamena-i-podtyazhka-rejki-i-vtulki.html

Как самостоятельно проверить ЭУР

Чтобы понять, что сломалось в усилителе, нужно провести его диагностику. Не у каждого автовладельца есть диагностический сканер, некоторым нравится самостоятельно ремонтировать автомобиль. В этом случае можно самому определить неисправность электроусилителя при помощи скрепки. Этот вариант подойдет для автомобилей Калина и Приора.

Метод «Скрепки»

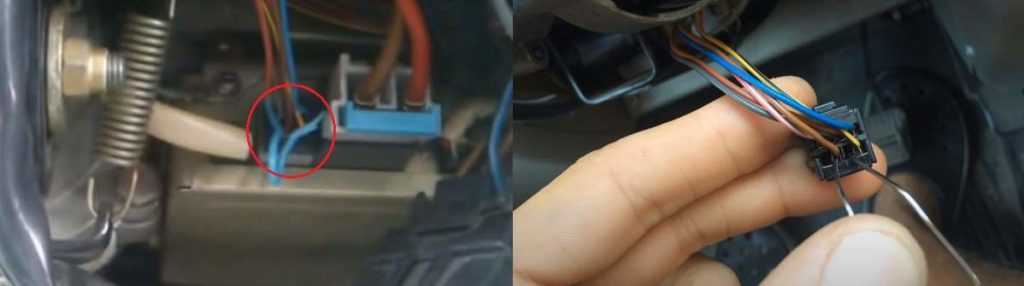

Разбираем защитный чехол рулевой колонки, добираемся до блока управления усилителя. Находим колодку черного цвета с шестью проводами. Необходимо замкнуть между собой 7 и 6 контакты – «массу» и «К-линию». Если смотреть на колодку со стороны проводов, то отсчет идет справа на лево, сверху вниз. На нужен коричневый провод – контакт номер 7 и пустое гнездо, не задействованное – номер 6 по счету.

Выключаем зажигание, вставляем в контакты скрепку, смотрим, чтобы она не замкнула остальные провода. Включаем зажигание, считаем количество миганий контрольной лампы на приборной панели. Один длинный сигнал, а затем несколько коротких, именно их нужно считать. Смотрим расшифровку кодов неисправности электроусилителя Калины:

Один короткий – система исправная;
Два – Нет сигналов от датчика оборотов двигателя;
Три – Неисправен датчик момента;
Четыре – Поломка электродвигателя;
Пять – Нет сигнала от датчика положение рулевого вала;
Шесть – Неисправен датчик положения ротора;
Семь – Низкое напряжение бортовой сети;
Восемь – Блок управления ЭУР;
Девять – Датчик скорости автомобиля.

Несложная последовательность приемов во время ремонта

Для обеспечения доступа к наконечнику, предварительно следует демонтировать колесо с автомобиля. После этой манипуляции начинаем процедуру снятия наконечника. Она абсолютно несложная. Здесь главным моментом является правильность замера геометрических параметров наконечника перед снятием и оценка степени затяжки контргайки. Это необходимо, чтобы более точно была произведена заменена рулевой тяги, поскольку ее длина в сборе с наконечником после замены должна быть идентична таковому параметру перед снятием. Правильная замена рулевой тяги позволяет минимизировать затраты на процедуру установки схождения колес.

Если для выполнения указанного перечня работ у владельца не достаточно навыков, то более выгодной мерой будет обращение в сервис, где опытными мастерами не только заменяется рулевая тяга с наконечниками, но и будет корректно «выставлена» геометрия колес.

При самостоятельном ремонте потребуется достичь точного соответствия геометрических параметров этих деталей (после монтажа на автомобиль) таковым размерам, имевшим место на старых тягах и наконечниках (запоминаем и учитываем при монтаже количество витков, на которые был навинчен на тягу старый наконечник). Тогда поездка в сервис ограничится только проверкой правильности схождения колес, что поможет владельцу Рено Меган 2 сэкономить средства. Опытные мастера способны заменить тяги с наконечниками без нарушения геометрических параметров колес.

Если принято решение о самостоятельном выполнении процесса ремонта, то после демонтажа наконечника приступаем к съему пыльников с тяг, предварительно ослабив и удалив хомуты их крепления. Пыльник следует проверить на отсутствие видимых повреждений резины. Также не забываем о проверке резиновой манжеты, устанавливаемой на рейку рулевого механизма.

Рекомендуется приобретать оригинальные тяги для замены на Рено Меган 2, поскольку в этом случае производитель позаботился о доукомплектовании запчастей новыми пыльниками.

Замена рулевой тяги нуждается в том, чтобы воспользоваться съемником, потому что сама деталь имеет круглый профиль, и зафиксировать ее с помощью обычных ключей не представится возможным. Когда рулевая тяга снята, приступаем к установке приобретенных новых элементов. Здесь действуем не торопясь, чтобы не потратиться на дорогостоящую процедуру регулировки схождения колес.

Причины неисправности рулевой рейки

Существует три основные причины по которым вы можете услышать стук в рулевой рейке. Это — износ червячной пары (распределителя), износ зубчатой части вала, выработка вала по втулке.

Так, самым нагружаемым узлом в ее конструкции является сцепление между шестерней и зубчатой основой. Соответственно, здесь со временем могут разрушиться зубья — частично и даже полностью. Это можно понять по стуку при удержании руля во время проезда по неровностям.

Когда образовалась выработка во втулке. За счет коррозии, вследствие попадания влаги появляется внутри абразив, который и съедает втулку (может пластиковая либо бронзовая). Неисправность устраняется методом замены из специального ремкомплекта.

Еще одна причина поломки — износ наконечника рулевой тяги или всей тяги полностью. Случается это вследствие разрыва пыльника и вымывание смазки. Обычно эти детали ремонту не подлежат, и соответственно, их меняют на новые. Аналогично и с шаровым наконечником.

Тяга находится в пыльнике, который со временем или под воздействием внешних факторов может потерять целостность. Соответственно, в него попадает пыль, грязь, вода, что играет роль абразива. При движении абразив значительно изнашивает тягу и грязь попадает в рейку, разбивая ее.

Далее рассмотрим основные причины, из-за которых выходит из строя рулевая рейка с усилителями (гидравлической и электрической рулевой рейки).

Почему возникает неисправность рейки с ГУР

Причины, по которым появляются неисправности рулевой рейки с ГУР:

Ржавление рейки

Отдельно стоит остановиться на коррозии, поскольку именно по этой причине рейка рулевого чаще всего начинает скрипеть. Дело в том, что зачастую при ремонте (замене) реек в автосервисе их сотрудники фиксируют пыльники универсальными пластиковыми хомутами, поскольку их проще устанавливать. Однако пластиковые хомуты не обеспечивают должной герметичности пыльника.

Большинство производителей реек на их корпусе делают специальные прорези для циркуляции воздуха. А поскольку хомутов два — сверху и снизу, то один из них подсасывает воздух снизу, где он холодный, а второй — сверху, где он теплый. Как результат, на поверхности рейки появляется конденсат и ржавчина. Как показывает практика, для появления очагов ржавления достаточно времени около полугода.

Выработка корпуса

Эта причина возникает только на рейке с гидроусилителем. Канавки внутри на корпусе появляются вследствие редкой замены жидкости. Появляются примеси износа металла которые налипают на тефлоновые кольца. Такой абразив словно рашпилем съедает корпус.

Устраняется только заменой рейки. Проблема не критичная, но мало приятная, ведь у вас будет постоянный стук в рулевой.

Причины неисправностей рейки с электроусилителем

Причинами выхода из строя электрической рулевой рейки могут быть неисправности следующих узлов, входящих в его состав:

Особенностью электроусилителя руля является сложность его диагностики. Зачастую для этого необходимо пользоваться дополнительными сканерами ошибок или обращаться за помощью в автосервис. Большинство автомобилей, оборудованных ЭУР, имеют на приборной панели сигнальную лампу, которая активизируется при ошибке в его работе.

Меняем детали

Для устранения стуков и замены рейки и сопутствующих деталей, в том числе замена втулки, используется ремкомплект. Минимальный набор запчастей и инструмента, который входит в него: редуктор, смазочный материал (литол, салидол, ВД-40), набор гаечных ключей, прокладки и сальники.

Базовый ремкоплект Рено Меган 2 недешёвое удовольствие, поэтому можно использовать аналог от других иномарок. Однако перед использованием следует проконсультироваться с автослесарем, который подскажет, подойдет инструментарий или нет, и что следует в него добавить.

Для замены втулки рулевой рейки необходим помощник. Для ремонта используется небольшой газовый ключ, более габаритный не пролезет. Чтобы сэкономить деньги стоит самостоятельно произвести выточку втулки рулевой рейки. Для этого используется собственный или имеющийся чертеж с нанесенными размерами.

Поставьте Рено Меган 2 на домкрат. Застопорите колеса «башмаками». С края, где выявлена неисправность, снять колесо. Используя ключ, выкрутить наконечник руля. Использовать жидкий ключ, чтобы снять гайку в случае ее закипания.
Сняв наконечник, следует вывернуть руль до упора и срезать пластиковые хомуты пыльника. Желательно потом их заменить металлическими

Осторожно откручивается гайка наконечника, пыльник рейки и сам наконечник.
Снимается тяга с использованием разводного ключа. Подлезьте под машину со стороны ямы, и трубный ключ фиксируется на нижнем рычаге. Он тянет при этом к низу

Помощник должен в это время каждый раз подживать ключ.

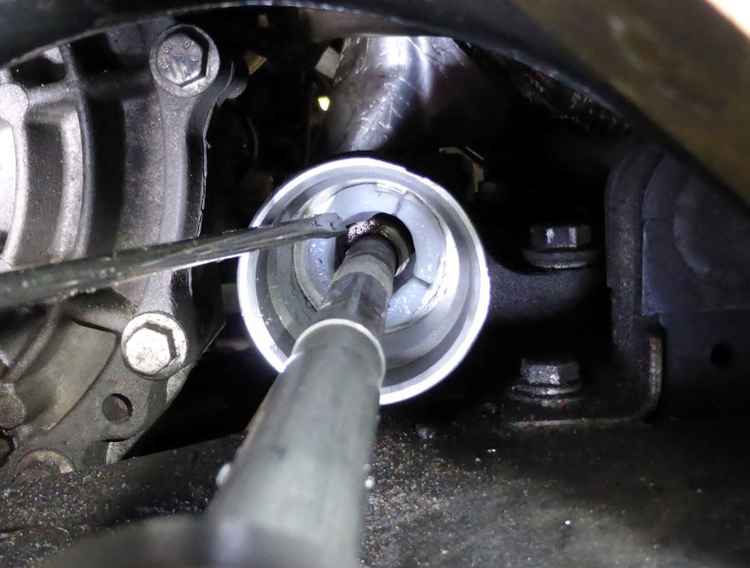

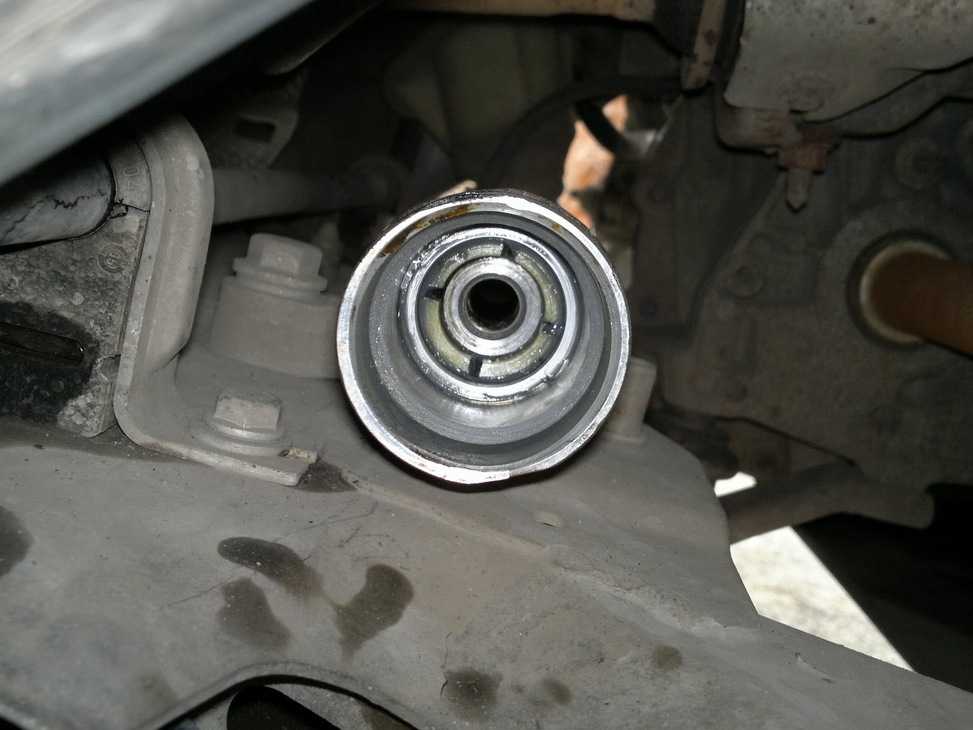

После изъятия тяги, можно увидеть втулку, которую следует заменить. Применяется для этой процедуры длинная отвертка. Помощник должен покрутить «баранку» в разные стороны. Это способствует снятию требуемой детали. Втулка рулевой рейки далее снимается.

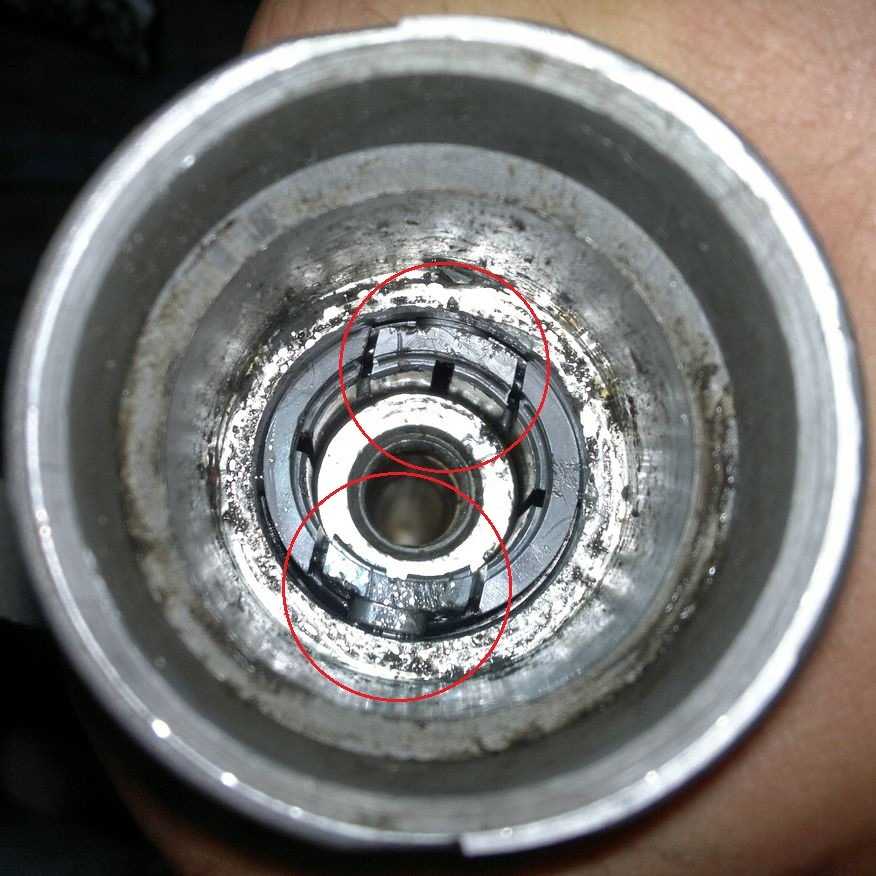

Сама втулка рулевой рейки снимается легко, но следует быть осторожным, чтобы ее не сломать. Монтируется новая втулка рулевой рейки, которая предварительно обработана смазкой и весь механизм собирается в обратной последовательности. Как видите, хоть замена втулки процесс не самый простой, но справиться с этим можно.
После всех мероприятий следует заехать на Рено Меган 2 в сервис для проведения развала-схождения колес.

Он тянет при этом к низу. Помощник должен в это время каждый раз подживать ключ.
После изъятия тяги, можно увидеть втулку, которую следует заменить. Применяется для этой процедуры длинная отвертка. Помощник должен покрутить «баранку» в разные стороны. Это способствует снятию требуемой детали. Втулка рулевой рейки далее снимается.
Сама втулка рулевой рейки снимается легко, но следует быть осторожным, чтобы ее не сломать. Монтируется новая втулка рулевой рейки, которая предварительно обработана смазкой и весь механизм собирается в обратной последовательности. Как видите, хоть замена втулки процесс не самый простой, но справиться с этим можно.
После всех мероприятий следует заехать на Рено Меган 2 в сервис для проведения развала-схождения колес.

При соблюдении технологии, если замена втулки была правильной, стук не будет наблюдаться. В случае, если присутствуют сомнения, следует фиксировать основные моменты, которые были показаны в видео инструкции.

При сильном износе деталей ремкоплект не пригодиться, так как придётся менять весь узел в комплексе. Автоконцерн Рено советует автолюбителям применять только оригинальный ремкомплект. Это дает гарантию в том, что все расходники точно подойдут и идеально встанут на свои места.

Как настроить руль под себя

Для удобства и безопасности поездке уделите настройке особое внимание. Для максимального комфорта и пользы, регулировать руль нужно под себя

Регулировка в соответствии с расположением колёс

Для начала проверьте правильную настройку рулевого колеса в момент, когда колёса расположены прямо. В этом положении нижняя часть рулевого колеса должна быть снизу, а колесо – симметрично линии горизонта. Если вы заметили отклонения, нельзя сразу перестраивать руль в правильное положение. Сначала необходимо определить причины, по которым могли появиться изменения.

Большие зазоры в рулевом управлении.
Разный износ резинового покрытия колёс.
Отличное от нормального давление в шинах.
Давняя или неправильная регулировка рулевого управления.
Различные механические повреждения элементов системы.
Нарушение углов колёс или их непрофессиональная установка.

Если вы не обнаружили неисправности, подвиньте руль в положение, которое рекомендует устанавливать производитель. Для этого полностью снимите его и поставьте в «нулевое положение», одновременно выставив управляемые колёса прямолинейно.

Чтобы проверить правильность установки, вращайте руль из исходного положения в обе стороны до упора. Если количество оборотов одинаково в обоих случаях, значит регулировка прошла успешно.

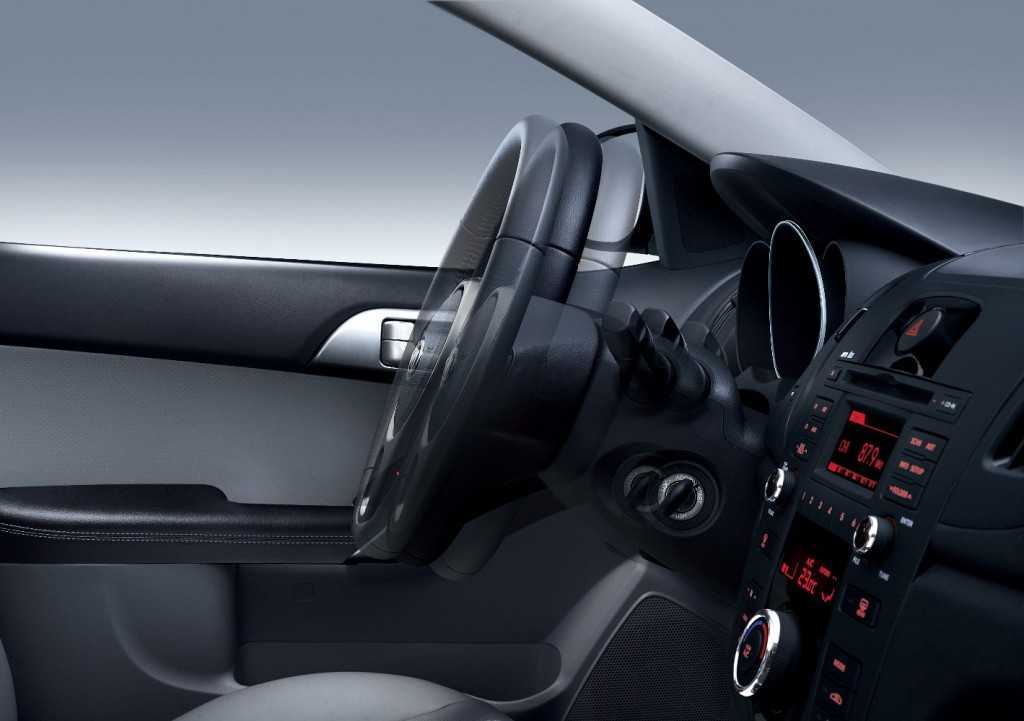

Регулировка по длине и высоте

В качестве дополнения в современных автомобилях предоставлена возможность регулировать руль по длине и высоте вылета. Однако, перед тем как начинать регулировать руль, специалисты рекомендуют провести правильную установку и фиксацию сиденья. Затем следует поднять рычаг, который расположен в нижней части рулевой колонки, чтобы разблокировать её.

После этого следует расположить руль так, чтобы вам были одинаково видны приборы на панели и обстановка на дороге. В то момент, когда ваша спина плотно прилегает к спинке сиденья, ладони обеих рук в распрямлённом состоянии должны обхватывать руль в верхней части.

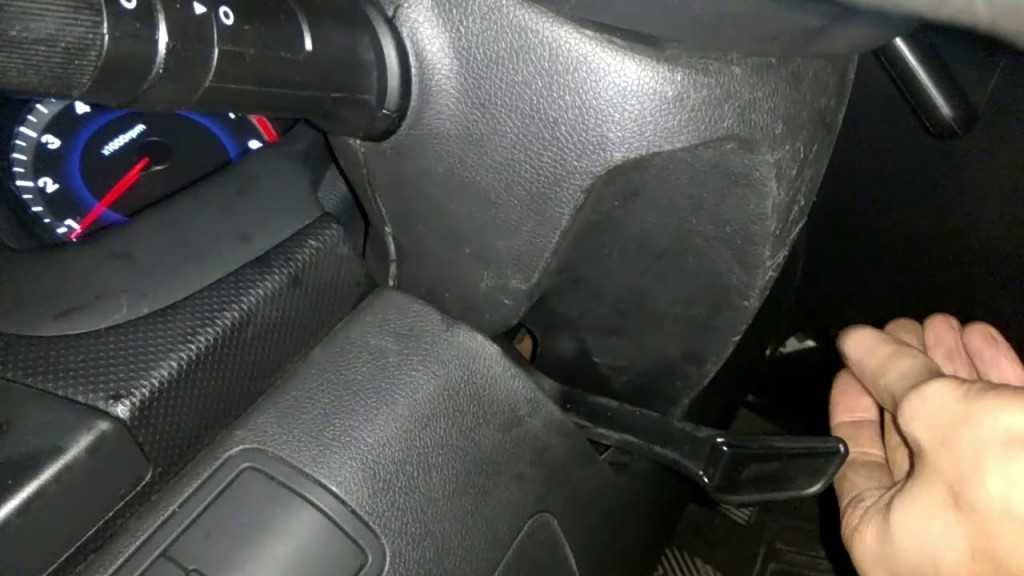

После того как вы закончили настройку вылета руля, нажмите на рычаг до упора вниз, чтобы зафиксировать колонку. Помните, что если ваш автомобиль имеет встроенные подушки безопасности, нежелательно устанавливать руль слишком высоко, иначе есть риск получения серьёзной травмы в момент срабатывания системы защиты (подушка должна открываться около груди, а не головы).

Также не следует проводить регулировку системы в движущемся автомобиле. В этом случае есть риск не зафиксировать колонку должным образом, что может привести к непредсказуемым последствиям.

Регулировку руля лучше всего проводить в крупном СТО, а не самостоятельно. В этом случае при нарушении настроек профессионалы смогут быстро и качественно найти и исправить проблему с помощью современного оборудования.

Renault — Megan Scenic. Ремонт рулевой рейки SMI, TRW.

На малых скоростях требуется усилие, чтобы повернуть. При увеличении скорости или после долгой езды руль может вращаться более свободно, чем в начале пути.

Это происходит от того, что жидкость во время работы двигателя ремонт рулевой рейки на рено меган 1. Что может ввести водителя в заблуждение — ситуация сама по себе не нормализуется, а без ремонта рулевой рейки будет только ухудшаться. Рулевая рейка Рено Меган Сценик: Но надо отдать должное французам — рулевой механизм Рено Меган Сценик, начиная с первого поколения, спроектирован с учётом возможных поломок даже самых мелких деталей.

Конечно, это не может уберечь ее от выхода из строя, просто риск серьезных проблем с управлением автомобиля в дороге сведен к минимуму.

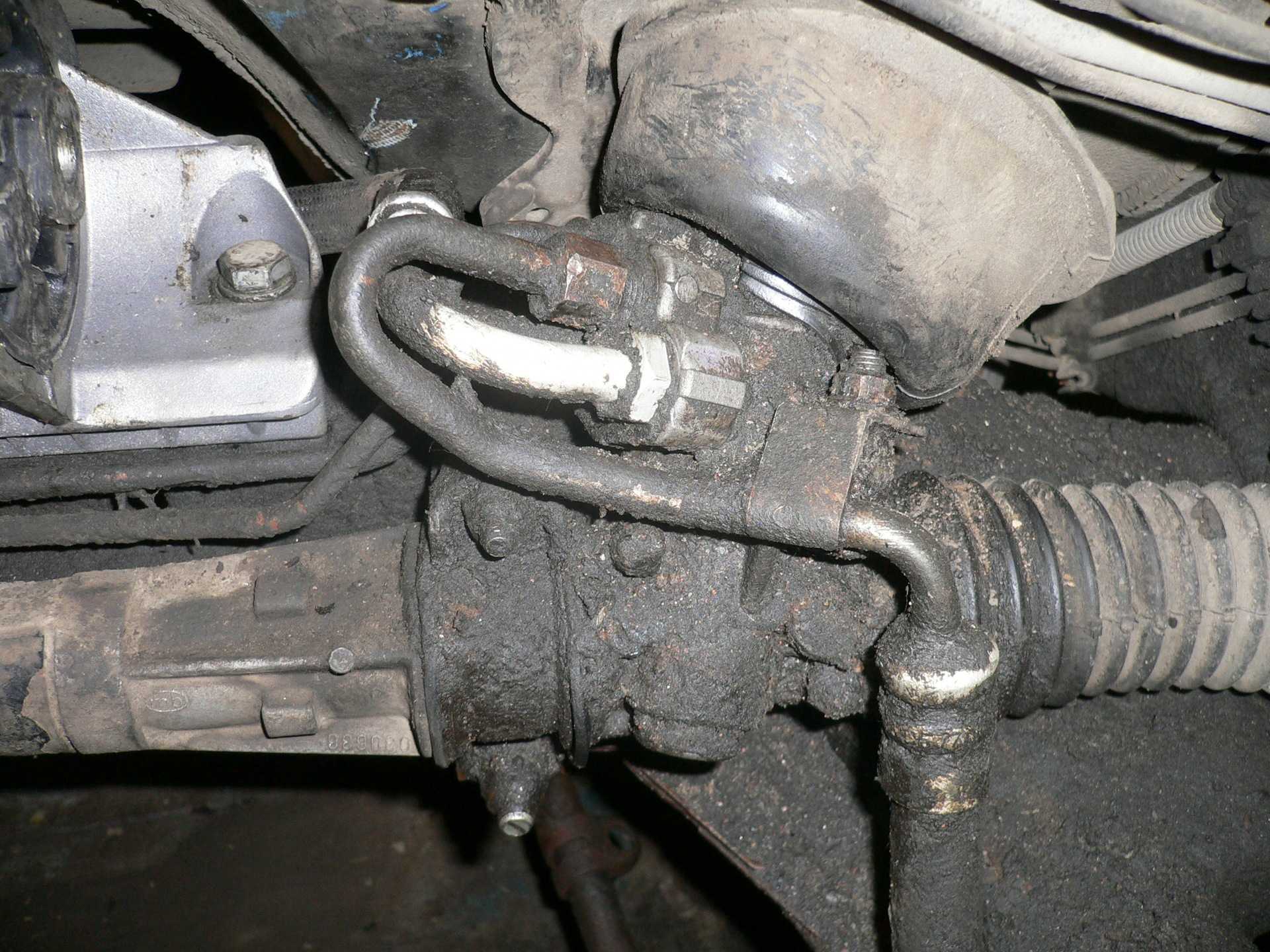

К примеру: Пол дела по снятию сделано. Я потом отвернул штуцера от самой рейки. Тут надо ремонт рулевой рейки на рено меган 1 снорову, так как работа кропотливая, и в очень узком пространстве. Нам потребуются вот такие ключи Имейте тазик для слива АТF через трубки. Еще один этап побежден.

Перекур, кофе. И вот последний этап откручивания РР от автомобиля — отсоединение валика РР от карданчика.

Я вспоминал как это делал на ВАЗкак там было тяжело и неудобно. Но хвала французским автомобилестроителям. Все гениальное -. Отодвинув максимально вниз резиновый защитный кожух ремонт рулевой рейки на рено меган 1 увидим сочлененный узел, болт на М8 — гайка на Так вот почему я вам рекомендовал поставить в начале рассказа колеса прямолинейно.

Через удлиннитель и головкой на 13 отворачиваем этот болт. Аккуратней, он может упасть и его долго будете искать. Затем отверните скобу крепления гидрошланка ГУРа к рейке.

Исправная рулевая рейка Рено Сценик 1 — работы в автосервисе

Перекур перед демонтажом РР. Я вынимал один, но с помошником будет легче. Вынимается РР влево. Да чуть не забыл — отвернуть надо опроный усилитель от рычага до кузова — он помешает вынуть РР.

Ну и вот она на воле. Опять немного страшновато все это видеть. А теперь берем тазик, бензин, кисточку — и очень тщательно моем РР до блеска. Снимае чехлы с рулевых тяг, отворачиваем тяги от РР, и последнюю крепим в тисках. Отворачиваем две трубочки — продуваем воздухом — убираем. Затем ремонт рулевой рейки на рено меган 1 снять с правой стороны узел втулки. Там специфика такова.

Стук в рулевой рейке Меган 1, 2: замена и подтяжка рейки и втулки

Рено Меган I и II поколений осуществляют движение благодаря реечному механизму. В его основе – длинная зубчатая рейка, перемещающаяся ведущей шестернёй, которая связана с колесом и приводит его в движение.

Если в пластиковых опорах, зацеплении, либо где-то еще появляется дополнительный стук, то во время движения, особенно по неровной дороге, водитель поймет, что стуки издает рулевая рейка. До начала работ следует ознакомиться с некоторыми видео, в которых будет показана подробная последовательность действий, а также приобрести ремкомплект. Он поможет провести ремонт при небольших повреждениях.

Виды и типы регулировки

Регулировка положения рулевого колеса считается базовой опцией для каждого современного автомобиля. Осуществляется она вручную или при помощи электропривода. Среди разновидностей типов и видов регулировки можно выделить несколько основных.

Конструкция системы Лобделла

Основа данной системы – храповой механизм, служащий местом для прикрепления рулевого колеса. Данная конструкция способна изменить положение руля, не двигая при этом саму рулевую колонку.

Главный минус системы Лобделла в небольшом диапазоне изменений (можно выбрать лишь из 7 основных положений). Кроме этого, руль не способен изменить угол наклона, а это значительно снижает удобство при управлении транспортным средством. Однако, именно такая система впервые была установлена на автомобиль марки Cadillac много лет назад.

Телескопическое рулевое колесо

В первый раз такая система была предложена для установки на заводе General Motors. Суть её заключается в том, что рулевое колесо настраивается в трёхдюймовом диапазоне, но зато направление руля выбирается с большей точностью, чем в предыдущей системе. Данная методика регулировки используется до сих пор, например, в некоторых моделях автомобилей Honda.

Регулируемая рулевая колонка

В данной системе диапазон, по которому можно перемещать руль, достаточно мал, зато реализована возможность регулировать его наклон. Этот способ был модернизирован разработчиками автомобилей Ford, которые предложили отодвигать руль каждый раз при высадке и посадке водителя. Затем данная система была оснащена электромоторами и механическими замками, которые позволили системе запоминать и воспроизводить заданные владельцем параметры руля.

Электроника

Новые престижные автомобили оснащаются автоматизированной системой, которая под управлением электроники способна сама регулировать удобное положение руля. Водителю надо просто выбрать комфортное для него расположение по наклону, высоте и удалённости положение, и затем внести изменения в виртуальную память бортового компьютера.

Система при помощи датчиков считывает положение ключа зажигания и ручки от двери. В соответствии с этой информацией при выключенном зажигании запускается двигатель, который поднимает руль, чтобы водитель мог выйти или сесть, не касаясь ногами руля. После занятия им необходимого положения руль возвращается в исходное состояние.
