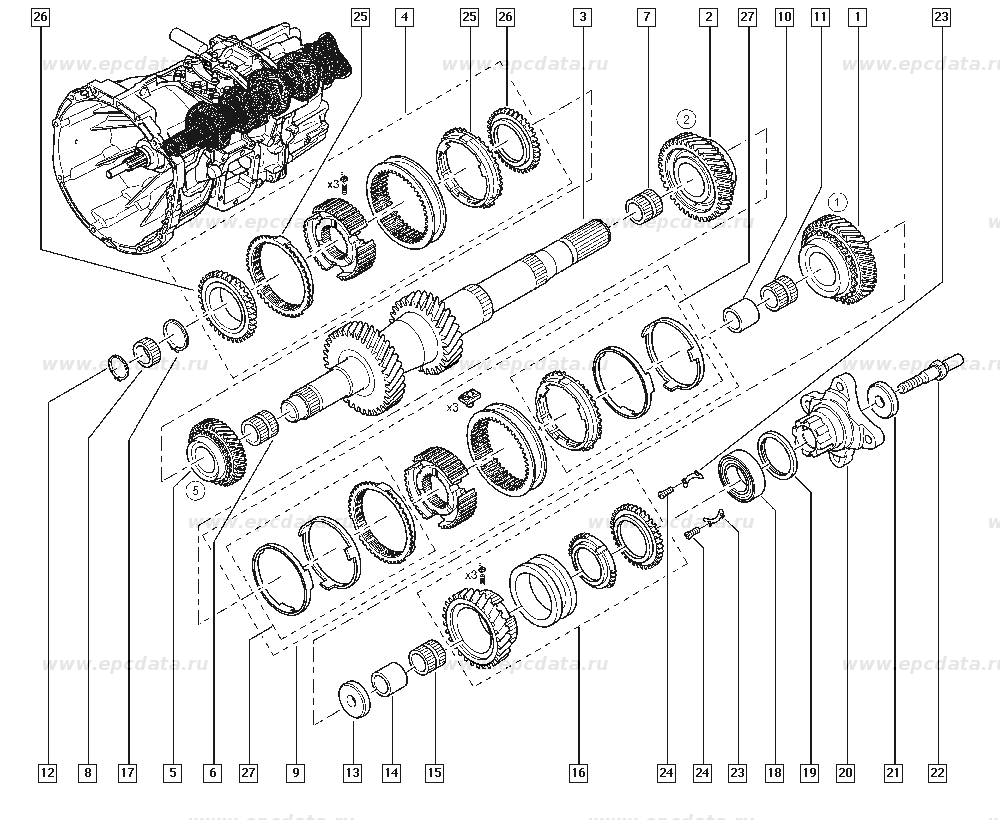

Сборка коробки передач

Шаг 1. Установка подшипниковых кольце

Перед сборкой коробки передач необходимо установить подшипниковые кольца на металлические элементы. Подшипниковые кольца необходимо установить на синхронизаторы, на шестерни и на другие соединительные детали. Для этого нужно использовать специальный пресс, чтобы кольца оказались на месте.

Шаг 2. Установка шестерен

Следующим шагом является установка шестерен

Важно помнить, что каждая шестерня имеет свой порядок установки. Максимально следуйте инструкции, чтобы избежать ошибок при сборке

После установки шестерен, нужно дополнительно проверить их положение на месте.

Шаг 3. Установка подшипников и уплотнителей

После установки шестерен на место, вам нужно установить подшипники в блок коробки передач. Сначала установите на подшипники синхронизаторы. Затем установите на место уплотнители, чтобы предотвратить утечку жидкости через крышу коробки передач.

Шаг 4. Установка крышки коробки передач

Последним этапом сборки коробки передач является установка крышки. Перед этим, необходимо герметизировать все соединительные детали, чтобы предотвратить утечки жидкости. Затем установите крышку на место и закрепите ее болтами.

От чего зависит цена ремонта механической коробки

Сколько стоит ремонт механической коробки, сразу не определить, потому что конечная цена определяется суммированием стоимости нескольких процессов. Важный момент – доставить в мастерскую машину либо само устройство:

Диагностика КП. Мастер находит источник проблемы, осматривает основные узлы, проверяет уровень масла, определяет неисправности и делает заключение.
Демонтаж и осмотр устройства. Потом обговаривается план действий во время ремонта. В него могут быть включены и восстановительные операции, и установка отдельных деталей, которые вышли из строя.
Промывка, чистка, сборка и установка механизма на место.
Тестирование устройства. Если результат положительный, то водитель может оплачивать услуги и забирать авто (либо МКПП).

Итак, перечислим основополагающие факторы, влияющие на цену ремонтных работ:

модель и марка машины;
объем проведенных работ;
вид неисправности либо поломки;
стадия изношенности элементов;
стоимость деталей, которые были использованы при замене.

Как правило, специалист подбирает необходимые элементы индивидуально. Сначала он определяет, есть ли возможность реанимировать те, которые находятся в самом устройстве, затем решает, какие профилактические работы необходимы.

Регулировка механизма

После сборки и установки нового механизма переключения необходимо провести регулировку тяг и всей системы. Цель достигается сменой длины вертикальных и горизонтальных тяг. Последовательность настройки своими силами:

Рычаг переключения скоростей перевести в нейтральную позицию, а элемент, отвечающий за выбор передачи, переместить до упора.
1 рычаг перевести в соответствующие скоростям 1 и 2 позиции. Контролируя отсутствие подтягивания элементов, соедините и зафиксируйте тягу выбора.
Аналогичные действия необходимо провести для других ступеней передач.

После работы следует проконтролировать полноту включения скоростей путем запуска первой передачи и заднего хода. Рычаг не должен соприкасаться с другими деталями и элементами управления. Оптимальная величина зазора — до 3 мм.

Демонтаж

Чтобы демонтировать коробку, рекомендуем вам опираться на инструкцию, четко следовать последовательности и закреплять навыки наглядными видео.

Отключите минусовую клемму с аккумулятора, слейте из системы КПП масло.
Открутите болты, которые удерживают защиту картера, и снимите ее.
От картера сцепления отключите массу (провод).
На наконечнике троса привода сцепления немного ослабьте натяжение гаек.
С рычага сцепления снимите наконечник троса.
Отключите колодку от тягового реле.
Отключите провод, идущий на тяговое реле стартера.
Демонтируйте непосредственно сам стартер.
Отключите тягу привода от наконечника шарнира. Речь идет о тяге, которая осуществляет переключение скоростей.
Отсоедините трос от привода спидометра автомобиля.
Открутите крепление шарового шарнира рулевой тяги.
Извлеките, выпрессуйте палец шарнира рулевой тяги из поворотного рычага стойки.
Хвостовик внутреннего ШРУСа привода передних колес следует выдавить и отвести в сторону.
Отключите второй ШРУС.
Демонтируйте щит картера сцепления.

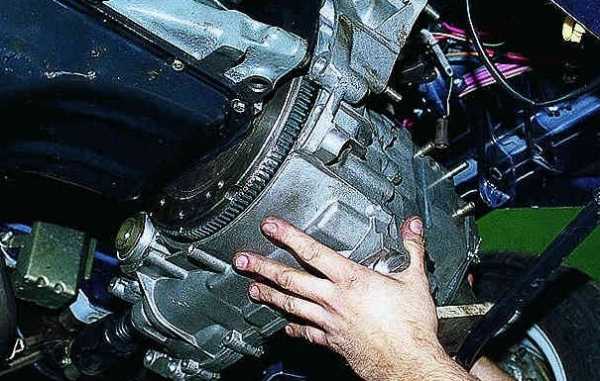

Освободите коробку переключения передач от креплений, удерживающих ее на двигателе.
Снимите коробку.

Аккуратно снимаем КПП

Обязательно перед непосредственным снятием коробки отведите ее в горизонтальной плоскости от мотора. Затем выведите из зацепления первичный вал. Внимательно следите за тем, чтобы не повредились лепестки от пружины сцепления.

Что важно знать о механической коробке передач

Рассматривать подробно, как устроена МКПП, нам незачем. Затронем поверхностно лишь основные моменты, которые оказывают влияние на ремонт механической коробки.

Основная цель коробки передач (КП) – передача мощности и крутящего момента от силового агрегата в изменяемом интервале оборотов. Чтобы менять количество вращений, применяют пары шестеренок, у которых разное передаточное отношение. За счет них 1 500 оборотов легко станут несколькими десятками вращений ведущих колес, при этом крутящийся момент увеличится.

Алгоритм работы, как у велосипеда: начало движения на малой «звездочке». Далее разгон до 40 км/ч, потом следует переключение на следующую пару шестеренок, которые имеют меньшее передаточное отношение. Таким образом, скорость повышается. Можно переключаться четыре либо пять раз. В нынешних механических коробках, в основном, пяти- или шестиступенчатые КП.

За счет зацепления соответствующих шестеренок, расположенных на валах, осуществляется передача крутящего момента в МКП. Различают двух- и трехвальные коробки. Первое устройство состоит из ведущего (первичного) и ведомого (вторичного) вала. У второго передача крутящего момента происходит через промежуточный вал, который расположен между первичной и вторичной деталями. Шестерни, которые находятся на валах, постоянно сцеплены. При этом все пары свободно вращаются, кроме одной, которую выбрали в качестве рабочей в данное время.

Для того чтобы выбрать пару, существует специальная муфта, которая называется синхронизатор. Она соединяет шестерни и ведомый вал, чтобы включить необходимую передачу. Вы передвигаете рычаг в КП в салоне автомобиля, при этом с помощью вилки включения и синхронизатора происходит подключение нужной шестерни к ведомому валу, и он получает крутящий момент от силового агрегата, то есть колеса тоже начинают крутиться.

МКПП популярнее АКПП. Перечислим положительные стороны механической коробки (МК):

Цена. Покупая автомобиль с «механикой», вы экономите от 50 до 100 тыс. рублей.
Расход топлива намного меньше.
Ремонт и обслуживание не вызывают сложностей.
Запасные детали и расходники стоят недорого.
Коэффициент полезного действия очень высок.
Узлы и элементы трансмиссии – повышенной прочности и надежности.
Приспособленность к высоким температурам и крутящим моментам.

Перечисленные выше достоинства делают механическую коробку наиболее востребованной при покупке авто. У различных видов ТС, которые оборудованы МК, возникают похожие проблемы из-за одинаковой конструкции механизма.

== Разборка и сборка синхронизатора ==

Синхронизаторы I–II, III–IV и V передач разбираются и собираются одинаково.
Разборку и сборку синхронизатора показываем на примере синхронизатора V передачи.
Перед разборкой помечаем блокирующие кольца и их положение относительно муфты синхронизатора. Снимаем блокирующие кольца. Помечаем положение ступицы относительно муфты и положение сухарей
относительно пазов ступицы, с тем чтобы при последующей сборке они были установлены на прежние места.
Для разборки синхронизатора…

…аккуратно сдвигаем муфту по ступице, придерживая рукой шарики от «выстреливания».

Детали синхронизатора V передачи:
1 – муфта;
2 – шарик;
3 – сухарь;
4 – пружина;
5 – ступица.
Перед сборкой осматриваем детали синхронизатора. Забоины и сколы на шлицах ступицы и муфты, зубчатых венцах блокирующих колец и муфты – недопустимы. Дефектные детали заменяем новыми. При
значительном износе рабочей конической поверхности блокирующего кольца (минимально допустимый осевой зазор между торцами зубчатых венцов шестерни и блокирующего кольца составляет 0,6 мм) его
необходимо заменить.
Для удобства сборки синхронизатора обильно смазываем пружины, сухари и шарики пластичной смазкой.
Положив ступицу на верстак…

…вставляем в гнезда ступицы пружины, а в пазы сухари – в соответствии с нанесенными ранее метками.
Вставляем подсобранную ступицу в муфту, сориентировав ее так, чтобы при последующей установке шарика…

…он находился бы точно в средней части проточки муфты – в наиболее глубоком ее месте.

Устанавливаем в отверстия сухарей шарики…

…и, поджимая отверткой поочередно каждый шарик…
…вдвигаем ступицу по шлицам муфты.

При установке на вал синхронизатора пазы на муфте и ступице должны быть обращены:
– для синхронизатора I–II передачи – к шестерне I передачи;
– для синхронизатора III–IV передачи – к шестерне III передачи;
– для синхронизатора V передачи – к упорной пластине подшипников валов.

Пазы на муфте и ступице синхронизатора.

Обнаружение неисправных деталей

Чтобы научиться определять повреждение и степень износа шестерен коробки передач, рассмотрим классификацию по которой можно принять верное решение о ремонте. Шестерню необходимо заменить, если:

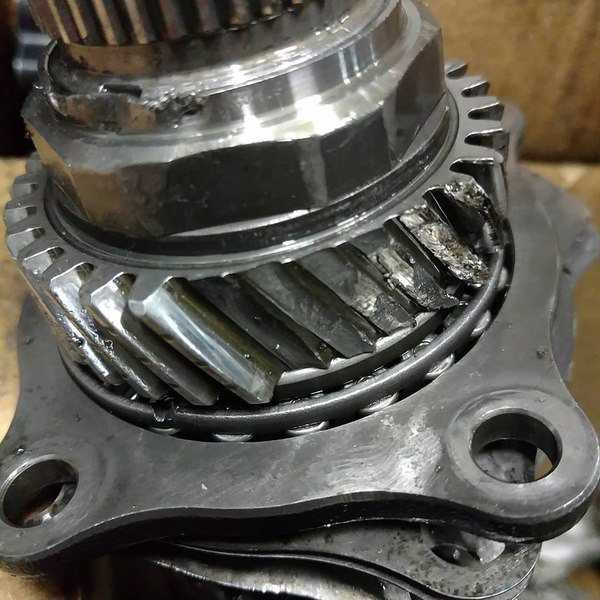

есть хоть один сломленный зубец, либо наличие трещин в любой части зуба, вызванной пластической деформацией материала шестерни.
при выкрашивании рабочей поверхности шестерни на 20 процентов или больше, при глубине выкрашивания на 5 процентов и более толщины зуба.
при наличии коррозии на рабочей поверхности шестерен;
если пятно контакта меньше 80 процентов по ширине зубьев, а по высоте менее 60.

Устройство коробки переключения передач

Случаются ситуации, когда снятие КПП совсем необязательно, достаточно её регулировки. У ВАЗ 2110 очень часто бывают проблемы с переключением передач, их выбивает. Чтобы устранить данную проблему, совсем необязательно снимать коробку, достаточно отрегулировать механизм привода выбора передач. Достаточно обойтись регулировкой в следующих случаях:

не так давно, была произведена замена подшипника первичного вала или любой другой ремонт, где снималась КПП.
вылетает только одна скорость.
во время движения автомобиля, скорость плохо переключается или вовсе выскакивает.

Для произведения регулировки КПП нужно:

Ослабить гайку с болтом, которая находится под машиной, стягивающая хомут крепления тяги коробки.
С помощью отвёртки раздвинуть хомут и пазы тяги. Установить шток в нейтральное положение.
С коробки переключения передач снять чехол.
Для того, чтоб заблокировать заднюю передачу, нужно в окно накладки кронштейна выставить рычаг.
Отрегулировать осевой люфт в заднем направлении и с помощью поворота налево.
Хомут поставить на место и затянуть при помощи болта.

Пропадает масло

В отличие от моторного, уровень трансмиссионного масла редко кто проверяет. А зря, ведь иногда можно достать попросту сухой щуп. Если не предпринять вовремя меры, появится повышенный шум (поскольку шестерни работают на сухую). По каким причинам течет масло из коробки? Есть несколько факторов:

Неплотное прилегание крышки картера.
Изношенные сальники валов.
Неплотно закрученная крышка для слива масла.
Трещины в поддоне трансмиссии (решается заменой элемента).

Стоит отметить, что при отсутствии или недостаточном уровне масла коробка работает не в своем температурном режиме. Поскольку помимо смазывающих свойств данная жидкость принимает на себя часть температурных нагрузок. При утечках масла коробка может попросту перегреться.

Возможные неисправности «автомата»

Поломками чаще всего «грешат» машины иностранного производства, и далеко не всегда стоит начинать ремонтировать их самостоятельно. Это может повлечь многочисленные проблемы в случае дальнейшего обращения в центры обслуживания автомашин данного производителя, поэтому вам самим предстоит ответить на данный вопрос с учетом ваших умений и возможностей.

У «автомата» чаще всего:

Выходит из строя блок электронного управления, при котором начинаются проблемы с процессом переключения не только «верхних», но и «нижних» передач. Зачастую могут перестать переключаться скорости с 1 на 4.
Неприятности могут начаться из-за нарушения правил эксплуатации автомобиля: если вы резко тормозили, пытались стремительно переключить передачи или включали заднюю при неполной остановке автомашины.
Автомобили с автоматической коробкой крайне требовательны к качеству и количеству масла, которое вы в нее заливаете. Если присутствует постоянный перелив или недолив, могут начаться неисправности и потребуется ремонт КПП.

Все владельцам автомашин известно, что МКПП отремонтировать намного проще, чем автоматическую. Прежде чем приступить к ремонту «автомата», следует несколько раз подумать и прислушаться к мнению экспертов центра обслуживания. Многие детали стоят дорого, при чем, не только новые, но и уже бывшие в употреблении. Да и мастера центра могут отказаться завершить ремонтные работы, если увидят, что до них в машине кто-то «копался». Поэтому решение остается за вами.

Ваз 21099 — как разобрать коробку передач

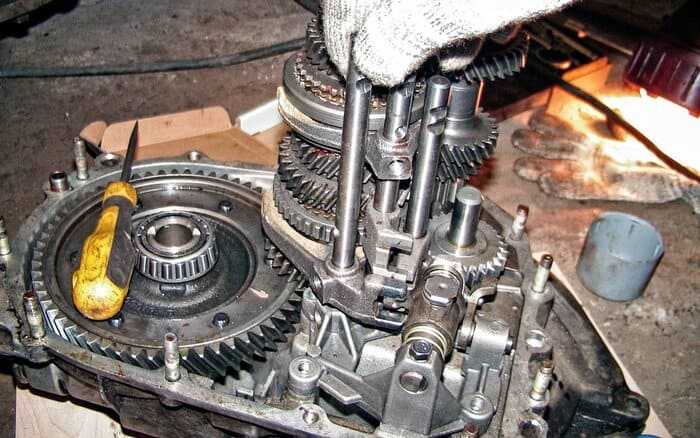

После того, как коробка снята с автомобиля, можно приступать к ее разборке. Разборка коробки переключения передач на автомобиле ваз 21099 необходима для выполнения различного ремонта по замене вышедших из строя элементов системы. Для проведения работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Устанавливаем коробку в вертикальное положение и приступаем к разборке. В первую очередь нам необходимо снять заднюю крышку, отвернув шесть болтов ее крепления. После чего отворачиваем болт и снимаем кронштейн троса привода сцепления.

Нанося легкие удары молотком по крышке, снимаем ее со шпилек, после чего снимаем уплотнительную прокладку, расположенную между крышкой и корпусом коробки.

Включите третью или четвертую передачу, после чего отверните болт крепления вилки включения пятой передачи и затем включите ее, переместив муфту таким образом, чтобы шлицы вошли в зацепление с шестерней.

Теперь, когда шестерни вошли в зацепление друг с другом и валы, как следствие не проворачиваются, отворачиваем гайку вторичного вала, предварительно ее разконтрив. Данную гайку и последующие желательно откручивать с помощью торцовой головки, чтобы не повредить грани.

Далее отворачиваем гайку первичного вала. После чего, поддев двумя плоскими отвертками синхронизатор пятой передачи, снимаем его вместе с вилкой

Сам синхронизатор необходимо снимать осторожно, чтобы не вылезла муфта с подпружиненными шариками и они не рассыпались

Теперь снимаем блокирующее кольцо синхронизатора и вслед за ним, поддев двумя отвертками, снимаем ведомую шестерню вторичного вала.

Под шестерней будет расположен игольчатый подшипник, его необходимо снять вместе с упорным кольцом.

Далее снимаем ведущую шестерню пятой передачи, поддев аккуратно ее отверткой.

Ударной отверткой отворачиваем четыре винта крепления прижимной планки подшипников вала и снимаем ее.

Снимаем со вторичного вала втулку игольчатого подшипника и упорную шайбу, расположенную под ней.

Так же отвертками снимаем стопорные кольца подшипников первичного и вторичного валов.

С боковой части корпуса расположены три пробки фиксаторов. Накидным ключом отворачиваем их поочередно и аккуратно извлекаем шарик и пружину.

К коробке передач двумя болтами крепится задняя опора двигателя, ее нам необходимо снять, отвернув болты крепления.

Рядом с выключателем света заднего хода, расположена пробка фиксатора задней скорости. Отворачиваем пробку и после чего немного наклонив коробку, извлекаем из отверстия пружину и шарик.
Открутите двенадцать гаек болтов крепления картера сцепления к корпусу коробки.

Теперь можно разъединить картера. Для этого отверткой, конец которой вставляем в специальные прорези, расположенные на стыке картеров в трех местах.
Между ними будет расположена уплотнительная прокладка, которую снимаем и при последующей сборке меняем на новую, так как для повторного использования она не подходит.

Далее нам необходимо снять шток с вилками переключения первой и второй передачи. Для этого отворачиваем болт ее крепления и немного приподняв, снимаем.

Таким же образом отворачиваем болт крепления штока третьей и четвертой передачи и выведя рычаг из зацепления с головкой штока, снимаем его.
Тут же снимаем шток вилки включения пятой передачи.

Плоскогубцами извлекаем стопорное кольцо и снимаем вилку включения задней передачи.

Снимаем шестерню заднего хода. После чего обоими руками одновременно снимаем вторичный и первичный валы

Обратите внимание, что при снятие валов, внутренние кольца подшипников остаются на валах

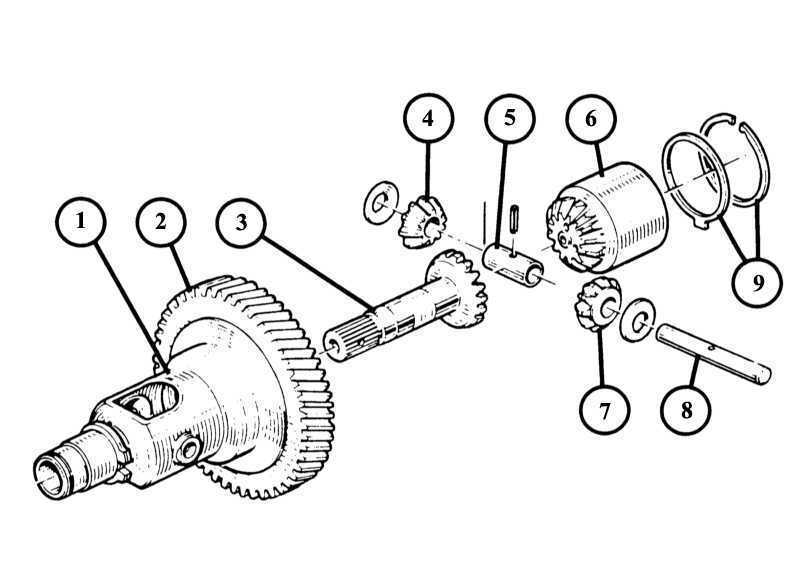

Снимите ведомую главную шестерню вместе с дифференциалом. После чего откручиваем три болта крепления механизма переключения передач и снимаем его.
Произведите снятие подшипников первичного и вторичного валов. Для выпрессовки подшипника вторичного вала, используйте подходящую лопатку. Для снятия подшипника первичного вала, сначала необходимо впрессовать сальник.

В картере сцепления расположен магнит, для сбора металлической стружки, вытащите его и очистите.
Произведите разборку корпуса привода спидометра.
Выкрутите из корпуса выключатель включения света заднего хода.
Выполните разборку и снятие шарнира переключения скоростей.

На этом ремонтные работы по полной разборке коробки переключения передач на автомобиле ваз 21099 завершены. Произведите необходимый ремонт, после чего сборку выполните в обратной последовательности с учетом следующих нюансов.

Неисправности

Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.

Рекомендуется регулярно проверять место стоянки автомобиля на наличие пятен для контроля утечки технических жидкостей

Можно классифицировать признаки, которые говорят о поломках, следующим образом:

Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.

Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.

Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узла

Поэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.

Проведение ремонта

Знание устройства КПП ВАЗ 21099 облегчает проведение ремонта этого сложного узла. При возникновении указанных выше неисправностей лучшим выходом становится обращение в специализированный сервис. В таких организациях производится полный цикл подобных работ с применением специализированного инструмента. К тому же обеспечивается гарантия проведённого ремонта и применение качественных материалов и комплектующих.

Тем не менее, многие автовладельцы проводят ремонт кпп (5-ти ступок) ВАЗ 21099 своими руками. Подобная операция может выполняться в гаражных условиях при наличии определённых навыков. Чтобы снять КПП, необходимо работать в такой последовательности:

демонтировать защиту катера двигателя;
снять тросовый привод сцепления;
снять стартёр;
рассоединить трос привода спидометра;
снять разъёмы с датчика заднего хода;
демонтировать элементы подвески передних колёс;
снять ШРУС;
обеспечить возможность безопасного вывешивания двигателя;
ослабить и разобрать элементы крепления КПП ВАЗ 21099;
вывести первичный вал из зацепления с деталями сцепления;
осторожно вывести агрегат из подкапотного пространства.

Для удобства проведения работ с машины снимается капот и аккумуляторная батарея. В качестве опор для вывешивания двигателя могут применяться деревянные бруски.

При этом следует учитывать, что подобные мероприятия требуют правильной организации рабочего процесса. Рабочее место должно быть снабжено ровной поверхностью и местом для хранения снятых частей.

Сборка коробки передач производится в чётком соответствии руководства по ремонту и эксплуатации автомобиля. При выполнении монтажа частей и агрегатов следует применять динамометрические ключи для правильной затяжки крепёжных элементов. Все уплотнения и стопорные изделия должны быть заменены.

После проведения сборки часто требуется регулировка рычага управления КПП, поскольку передаточная тяга механизма нередко болтается из-за повышенного зазора в соединениях.

Как разобрать коробку передач уаз нового образца

Разбираем коробку передач для замены изношенных деталей

Показываем разборку на примере четырехступенчатой коробки передач с синхронизаторами на III-IV передачах

Снимаем коробку передач, как указано в предыдущей статье

В картер коробки передач заливаем 0,5 л керосина или дизельного топлива и промываем коробку, вращая вторичный вал

После этого сливаем жидкость

Снимаем выжимной подшипник

Откручиваем ключом на 12 четыре болта крепления

Снимаем полукруглую пластину и крышку подшипника с прокладкой

При установке дренажный канал в крышке должен совпасть с отверстием в картере

С помощью ключа на 12 откручиваем шесть болтов крепления крышки механизма переключения передач и снимаем крышку с прокладкой

Поворачиваем первичный вал вырезом на муфте синхронизатора в сторону шестерни промежуточного вала

Поддеваем отверткой и снимаем стопорное кольцо переднего подшипника первичного вала

Поддеваем подшипник двумя монтажными лопатками или отвертками и вынимаем первичный вал

Вынимаем кольцо синхронизатора

Извлекаем 14 роликов из расточки первичного вала

Плоской отверткой откручиваем стопорный винт оси блока шестерен заднего хода

Через бородок выбиваем ось назад и вынимаем ось и блок шестерен заднего хода

Крестовой отверткой откручиваем два винта крепления стопорных пластин заднего подшипника вторичного вала и снимаем пластины

Отвертками поддеваем и снимаем стопорное кольцо ступицы синхронизатора

Выколоткой из мягкого металла выбиваем и вынимаем вторичный вал назад

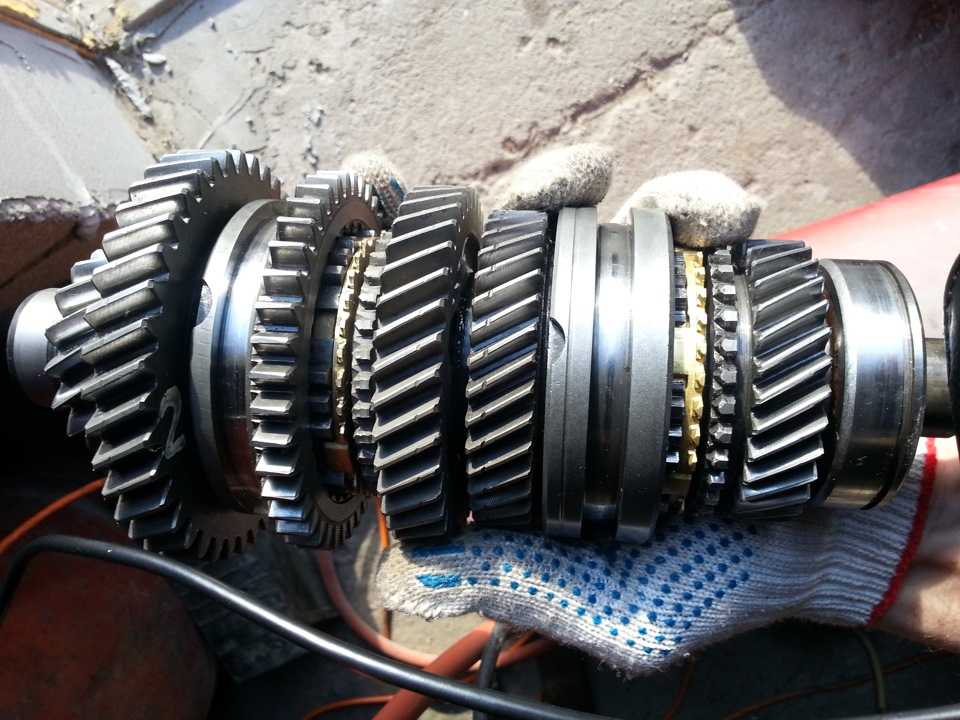

Аккуратно вынимаем шестерни и муфту синхронизаторов вторичного вала и запоминаем расположение деталей на валу

При сборке муфты нужно учесть, что фаска на венце синхронизатора и глубокая проточка на ступице обращены в одну сторону

Поддеваем отверткой и снимаем крышку переднего подшипника промежуточного вала

Расконтриваем гайку переднего конца промежуточного вала

Откручиваем головкой на 36 гайку, удерживая вал от прокручивания, упираясь молотком в прямозубую шестерню

Через выколотку молотком из мягкого металла выбиваем промежуточный вал назад

Вынимаем вал (с подшипником и дистанционной втулкой) и шестерни из картера

Выбиваем из картера передний подшипник

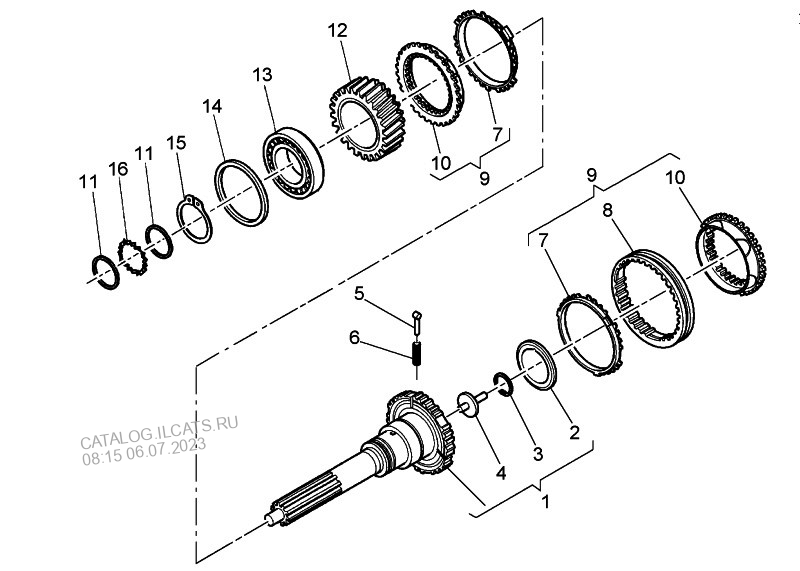

Разборка первичного вала

Поддеваем отверткой и ножом снимаем стопорное кольцо с первичного вала

Удерживая вал на весу за подшипник, молотком из мягкого металла выбиваем из него вал

Съемником пользоваться не рекомендуется, можно повредить маслоотражательную шайбу

Снимаем подшипник и маслоотражательную шайбу

Разборка блока шестерен заднего хода

Круглогубцами сжимаем и вынимаем стопорное кольцо подшипника блока шестерен заднего хода

Также снимаем стопорное кольцо с другой стороны блока шестерен

Нажимаем на внутреннюю втулку подшипника, вынимаем торцевую шайбу и вынимаем втулку подшипника

Извлекаем сепаратор с роликами и вторую торцовую шайбу

Разборка вторичного вала

С помощью отвертки или щипцами снимаем стопорное кольцо вторичного вала и шлицевую шайбу

С помощью съемника спрессовываем двухрядный шариковый подшипник с вторичного вала

Снимаем подшипник и маслоотражательную шайбу

Снимаем с промежуточного вала дистанционную втулку (фаска направлена к шестерне)

Зажимаем вал в тисках за шлицевую часть через деревянные прокладки

Пассатижами снимаем стопорное кольцо с подшипника

Ключом на 27 откручиваем по часовой стрелке (резьба левая) болт крепления заднего подшипника промежуточного вала

Снимаем специальную шайбу

С помощью съемника, подложив при необходимости под его винт гайку М12, спрессовываем и снимаем подшипник

Разбираем муфту синхронизатора

Разборка механизма переключения передач

Отверткой выбиваем заглушки штоков механизма переключения передач

Откручиваем ключом на 17 пробку-заглушку гнезда фиксатора и вынимаем пружину и шарик

Плоскогубцами снимаем контровочную проволоку болтов крепления вилок к штокам

Ключом на 10 откручиваем три болта

Бородком выбиваем шток вилки первой-второй передач вместе с заглушкой

Вынимаем вилку и шток

Надеваем на штоки вилки и фиксируем их болтами, чтобы не перепутать

Характеристика

Как мы сказали ранее, на машину устанавливалась также 4-ступенчатая трансмиссия. Сборка КПП для ВАЗ-2109 этого типа длилась недолго. Поэтому встретить «короткокрылых» с 4МКПП сейчас очень трудно. Это практически раритет. 95 процентов «девяток» шли уже с более современной, 5-ступенчатой механикой. Она была двухвальной, с синхронизаторами на всех передачах (за исключением задней). Конструктивно эта КПП объединена с главной передачей и дифференциалом. От 4-ступки она отличалась иным расположением патрубка вентиляции картера. Он находился на картере сцепления (ранее был на задней крышке). Также появился щуп. А вот передаточные числа остались прежними.

В России эти машины прекратили выпускать еще в 2004-м. Но до сих пор в магазинах можно найти запчасти для КПП ВАЗ-2109. Цена их довольно приемлемая. При необходимости можно купить трансмиссию в сборе за 5-6 тысяч рублей.

Регулировка сцепления

Кроме того, важным действием является регулировка сцепления. Обычно водители не связывают неисправность КПП со сцеплением, а ведь они зависят друг от друга. Если педаль начинает «проваливаться», необходимо срочно отрегулировать ее. Отложив нужные действия, человек рискует столкнуться с ремонтом.

Если педаль сцепления проваливается, неправильно соединяются шестеренки коробки. Соответственно, их износ усиливается в несколько раз. Со временем затрудняется переключение передач, а потом КПП «рассыпается». В результате требуется серьезный ремонт, который займет несколько дней. Причиной чего оказывается отсутствие регулировки сцепления.

Наверняка водители даже не представляют себе, какие сложности появляются при поломке коробки передач. В прежние времена им удавалось самостоятельно справляться с неисправностями, а сегодня обязательно требуются профессиональные услуги. Из-за этого специалисты советуют регулярно посещать сервисные центры, чтобы проводилось обслуживание. Лишь такие действия помогают увеличить срок эксплуатации КПП, сохраняя ее детали в отличном состоянии.
