Не работает топливный насос
Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника.
В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней.
На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.
Реле топливного насоса не включается
Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,
В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.
В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

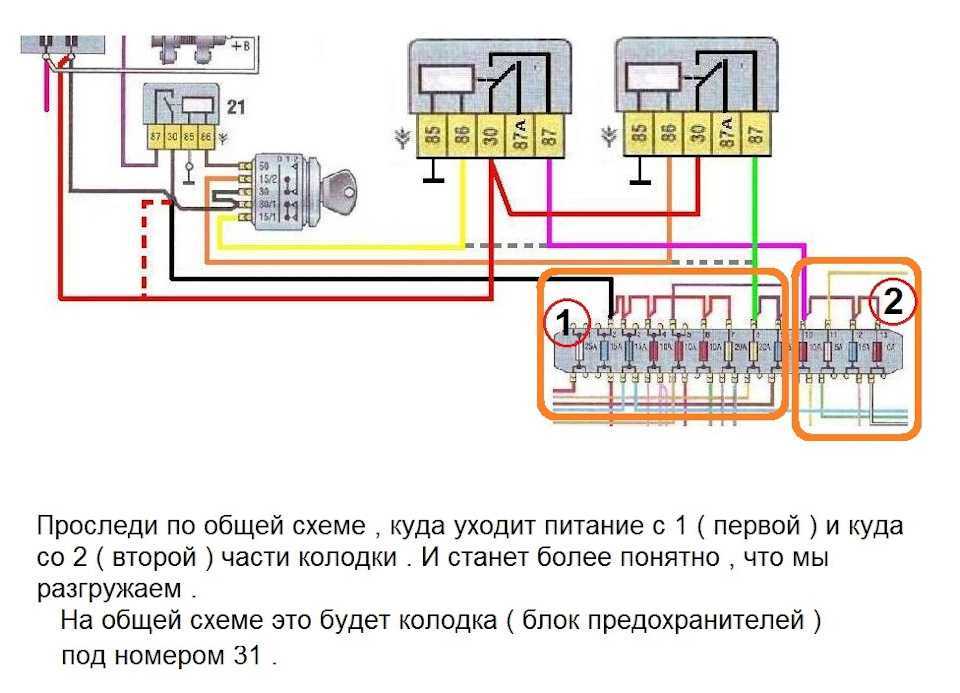

Проверка питания реле
В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.
При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.
Проверка цепи питания топливного насоса
Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.
Газель 4216 — Замена топливного насоса, электро схема.
В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.
В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.
admin 15/02/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»
Газель 3302 2705 (Соболь) предохранители и реле
Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302. p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Диагностика и ремонт насоса
Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками
Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко
Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко
Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.
Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.
Как отремонтировать прикуриватель
Выносной патрон не ремонтопригоден, он технологически изготовлен как неразъемная деталь. Проверить его работоспособность можно электрическим тестером. Отсутствие цепи между корпусом и центральным гнездом свидетельствует о перегорании спирали накаливания, следует заменить деталь целиком.
Найти причину неисправности розетки несложно, это технически простое устройство.
Если после включения электропитания устройство не вернулось в рабочее состояние, следует искать замыкание в цепи или обрыв проводов.
Проверяют предохранитель еще раз:
- Элемент снова перегорел — цепь замкнута. Осматривают провода цепи устройства на предмет нарушения изоляции и закорачивания на корпус авто вследствие вибрации. Устраняют неисправность — изолируют или заменяют поврежденный участок новым проводом.
- Предохранитель исправен — цепь отсутствует. Проверяют провода на возможное переламывание, осматривают контактные места на предмет окисления, обгорания. Очищают окислы, подгибают контакты, зачищают и обжимают места скруток, надежно изолируют участки, на которых произведен ремонт.
- С помощью фонарика осматривают розетку внутри — обугливание контактных биметаллических лепестков или центрального штыревого контакта свидетельствует о непригодности детали для эксплуатации, следует ее заменить на новую.
Как заменить и на какой именно
Когда не работает прикуриватель Газель Некст и в связи с этим возникла необходимость замены устройства, нужно демонтировать нерабочую розетку из штатного места:
- отключают массу аккумуляторной батареи;
- прижав плоской отверткой лепестки под облицовкой, извлекают вместе с проводами гнездо розетки;
- снимают трехконтактную «фишку» электропитания;
- подключают новое устройство и вдавливают его на штатное место до щелчка лепестков-фиксаторов.
Автомагазины предлагают розетки различных конструктивных видов и типов подключения электропитания. Чтобы не ошибиться с выбором, необходимо взять неработающую деталь с собой и выбирать новое устройство так, чтобы оно подошло по размеру и типу разъема электропитания.
- Не работает прикуриватель Гранта
- Предохранитель прикуривателя ФФ2
- Замена прикуривателя Калина
- Замена прикуривателя ВАЗ 2112
Реле стартера газель 405 евро 2 где находится
Реле сартера находится в салоне, с водительской стороны. Надо снять пластиковую накладку около левой ноги, откроется блок реле. Реле стартера размещено чуть ниже реле переключения света. Если проще то там 7 реле, 4 маленьких, 3 больших, к одному из маленьких масса подводится проводом у которого посередине разьём папа-мама, вот оно и есть реле стартера.Если не ошибаюсь, то маркировка на нём должна быть 711.3747 или 711.3747-01. Не путать с РС711, это реле переключения света, оно больше и к нему пподходит больше проводов.
Добавлено через 2 минуты 34 секунды
__________________ Ежели один человек собрал, другой завсегда разобрать сможет.
Все пришельцы в Россию будут гибнуть под Смоленском. (с) «Формула любви»
Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
Все несогласные cо мной могут высказаться Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
.Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий). Источник
Блоки под капотом
Блок управления двигателем
Схема блока реле
Расшифровка
p, blockquote 13,0,0,0,0 —>
- Реле топливного насоса
- Реле муфты вентилятора
- Главное реле
Блок предохранителей
Он расположен на кронштейне крепления аккумулятора, за закрытой крышкой.

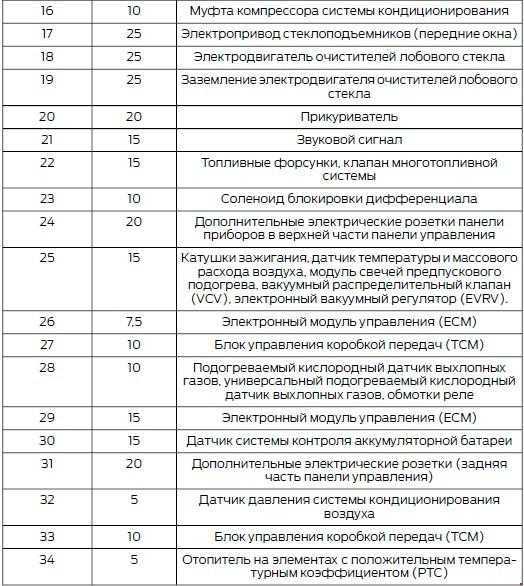

Обозначение
p, blockquote 18,0,0,0,0 —>
Блок предохранителей на автомобилях с ABS | |
1 | 90А УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера |
1 | 125А ISF2.8s4129Р: Подогреватель воздуха |
2 | 25А УМЗ-4216: Блок управления ABS |
2 | 40А ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера |
3 | 40А УМЗ-4216: Блок управления ABS |
3 | 30А ISF2.8s4129Р: Блок управления двигателем |
4 | 90А УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением |
4 | 6А F2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка |
Блок предохранителей на автомобилях без ABS
p, blockquote 19,0,0,0,0 —>
- 90А Световая цепь и плюсовая цепь генератора
- 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера
Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем
p, blockquote 20,0,0,0,0 —>
- 40А Блок управления ABS
- 25А Блок управления ABS
Для чего необходим бензонасос?
Топливный насос или бензонасос предназначен, как мы уже говорили выше, для подачи топлива из точки «А» в точку «Б». Под точкой «А» подразумевается резервуар, то бишь бак, в котором находится топливо, под точкой «Б» подразумеваем двигатель, в который происходит подача. После подачи топливо смешивалось, грубо говоря, готовилось «к употреблению». Подача топлива регулируется давлением, которое поддерживает редуктор бензонасоса, правильное давление в топливном насосе — очень важный момент. Современные топливные насосы бывают двух типов — механические и электрические, они отличаются между собой по типу привода: первый работает за счет постоянного движения приводного рычага вверх-вниз, а второй оснащен электромоторчиком и мини-помпой, этот тандем питается от электросети и производит бесперебойную подачу топлива в двигатель. Первый, механический тип бензонасосов сегодня довольно сложно встретить, поэтому углубляться в подробности его работы и прочие детали мы не будем. Вместо этого мы поговорим о неисправностях электробензонасосов.
Признаки неисправности топливного насоса
- Пожалуй, самым распространенным симптомом, по которому можно определить нарушения в работе бензонасоса, являются рывки во время движения автомобиля.
- Вторым по популярности симптомом, свидетельствующим о неисправности топливного насоса, являются плавающие холостые обороты.
- Плохой запуск двигателя или вовсе отсутствие такой возможности нередко может говорить о том, что бензонасос требует замены.
- Ухудшение динамики, то есть когда вы «даете в пол», а машина либо дергается, либо вовсе не реагирует на положение педали.
Система управления двигателем ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310, конструкция, схемы системы, блок управления Микас 7.1 и Микас 7.2.
Также система управления двигателем ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310, гарантирует его бездетонационную работу. Кроме того, система управления двигателем:
— Управляет подачей воздуха в момент пуска, прогрева двигателя, на холостом ходу и в режиме торможения двигателем. — Управляет вентилятором радиатора системы охлаждения двигателем.
Система управления двигателем ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310 состоит из электронного блока управления Микас 7.1 или Микас 7.2, соединенного жгутом проводов с датчиками и исполнительными устройствами. В систему управления входят следующие датчики:
— Синхронизации (частоты вращения и положения коленчатого вала). — Фазы (положения распределительного вала). — Детонации. — Массового расхода воздуха (проходящего через воздушный фильтр). — Положения дроссельной заслонки. — Температуры охлаждающей жидкости. — Температуры воздуха во впускном трубопроводе.
— Форсунки. — Катушки зажигания. — Регулятор холостого хода. — Сигнализатор системы управления двигателем. — Реле топливного насоса и электромагнитной муфты вентилятора системы охлаждения.
С неисправным датчиком синхронизации двигатель ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310 работать не будет. В случае выхода из строя датчиков положения дроссельной заслонки, массового расхода воздуха, фазы или детонации, система переходит на резервный режим работы, позволяющий автомобилю доехать своим ходом до места ремонта.
О переходе на резервный режим система информирует водителя включением лампы сигнализатора системы управления двигателем. Непродолжительная работа двигателя в таком режиме не может стать причиной выхода его из строя, однако пуск двигателя может быть затруднен, ухудшится приемистость автомобиля, возрастут расход топлива и токсичность отработавших газов.
Схема разъемов комбинации приборов нового образца на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310.

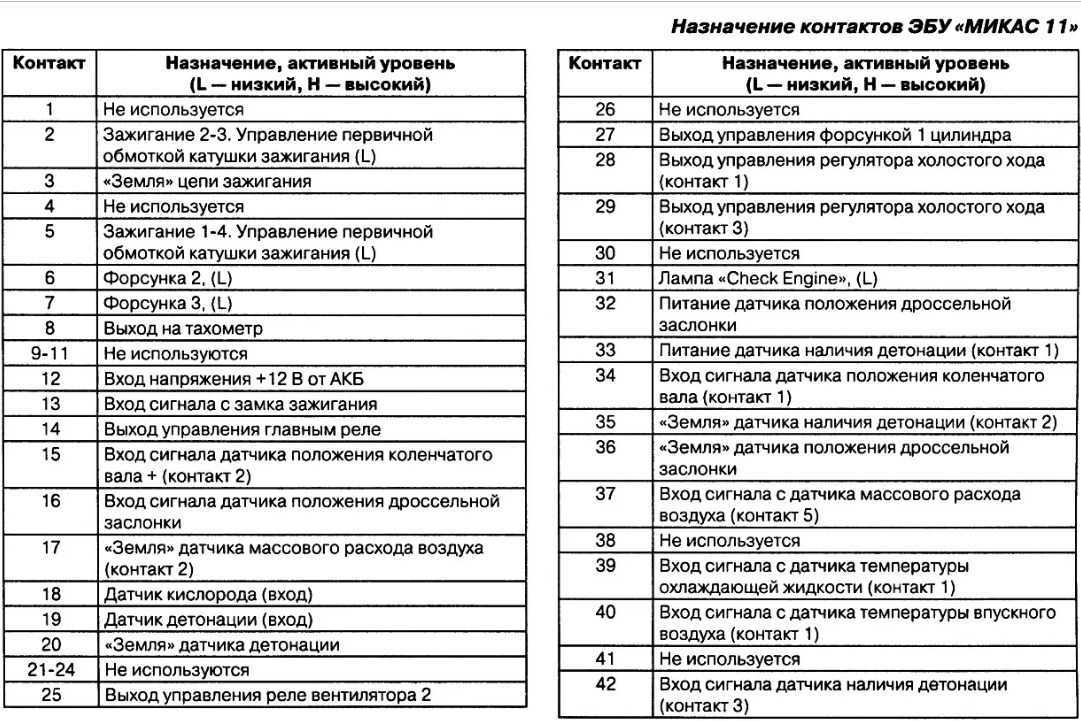

Электронный блок управления двигателем ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310 — это специализированный компьютер. Он принимает сигналы от датчиков и выдает управляющие команды на исполнительные элементы системы. На автомобиле Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310 с двигателем ЗМЗ-40522 установлен блок управления Микас 7.1 или Микас 7.2.
Его микропроцессор рассчитывает необходимые параметры сигналов для исполнительных устройств (на основе данных, полученных от датчиков) по программе, введенной в память блока управления (ПЗУ). Программа имеет функцию подстройки системы к различным условиям эксплуатации и нагрузкам на двигатель. Информация о настройках хранится в памяти (ОЗУ) блока системы управления двигателем. При отключении аккумуляторной батареи данная информация будет утеряна.
Блок управления Микас 7.1 или Микас 7.2 диагностирует цепи датчиков, а также проверяет исправность собственной схемы. При обнаружении неисправности блок включает лампу сигнализатора системы управления двигателем в комбинации приборов и записывает в память код неисправности.
Электронный блок управления Микас 7.1 или Микас 7.2 установлен в моторном отсеке. Закреплен на щитке передка болтами с отрывными головками. Сигнализатор системы управления двигателем включается также при временных сбоях в работе одного из датчиков или при перегреве двигателя и гаснет сразу, после того как неисправность исчезнет. Система диагностики блока управления Микас 7.1 или Микас 7.2 имеет несколько режимов работы.
Источник
Проверка исправности бензонасоса на инжекторе
Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.
Этап 1. Проверка предохранителя
Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.
Этап 2. Проверка реле
Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.
Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!
Этап 3. Проверка подачи питания на БН
Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.
Этап 4. Проверка электродвигателя бензонасоса
Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.
При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.
Этап 5. Проверка фильтра грубой очистки
Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.
Этап 6. Проверка обратного клапана
Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.
1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.
Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи
В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.
На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS) устанавливают блоки силовых предохранителей с четырьмя плавкими вставками на 40, на 60 (две вставки) и 90 А. В этом блоке:
— Плавкая вставка на 90 А защищает цепь генератора. — Плавкая вставка на 40 А — электрические цепи наружного освещения. — Первая плавкая вставка на 60 А — цепь питания ABS.
— Вторая плавкая вставка на 60 А — цепи всех остальных потребителей, кроме генератора, стартера, приборов освещения и ABS.
Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет. Предохранители на 30, 40, 60 и 90 А установлены в общих блоках силовых предохранителей, закрепленных на полке аккумуляторной батареи в моторном отсеке. Запасные предохранители всех номиналов закреплены под пластиной крышки блока.
Блоки предохранителей с малым током срабатывания на ГАЗель ГАЗ-3302 и ГАЗ-2705
Кроме того, все цепи питания электрооборудования на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 защищены собственными плавкими предохранителями с меньшим током срабатывания. Единые монтажные блоки предохранителей и реле на автомобиле отсутствуют.

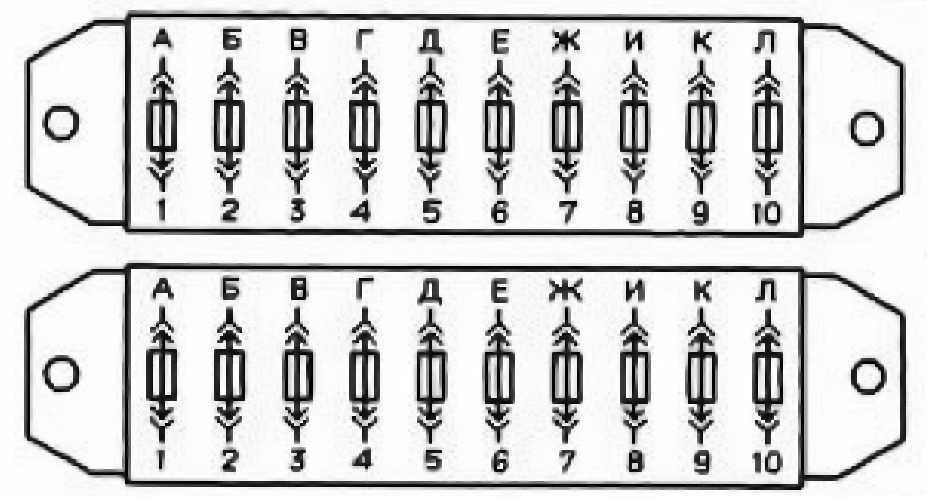

Блоки предохранителей отдельных цепей расположены:
— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года в двух блоках слева под панелью приборов. Предохранители «пальчикового» типа.
— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года — слева под крышкой панели приборов. Предохранители «ножевого» типа.
Там же установлено реле-прерыватель указателей поворота. Реле системы управления инжекторным двигателем расположены в моторном отсеке посередине щита передка в его верхней части.
На крышках блоков предохранителей автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года и на корпусах блоков автомобилей выпуска с 2003 года нанесены номера предохранителей. На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года соответствующие номера предохранителей дополнительно перечислены на вкладыше, приклеенном к задней стороне крышки. С указанием защищаемых ими цепей.
Верхние блоки предохранителей
1. 16 А — Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений). 2. 8 А — Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений). 3. 8 А — Указатели поворота. 4.
8 А — Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406). 5.
8 А — Аварийная сигнализация.
6. 8 А — Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов.
7. 8 А — Радиооборудование. 8. 8 А — Электродвигатели очистителя и омывателя ветрового стекла. 9. 16 А — Прикуриватель, звуковой сигнал, розетки переносной лампы.
10. 16 А — Резерв.
Нижние блоки предохранителей
1. 16 А — Резерв. 2. 8 А — Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона. 3. 8 А — Лампы подсветки комбинации приборов.
4. 8 А — Задние противотуманные фонари.
5. 8 А — Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня. 6. 8 А — Лампы левого переднего и правого заднего габаритных огней. 7. 8 А — Ближний свет левой фары. 8. На 8 А — Ближний свет правой фары, электрокорректор света фар. 9. 16 А — Дальний свет левой фары, контрольная лампа включения дальнего света фар.
10. 16 А — Дальний свет правой фары.
Цвет корпуса предохранителя соответствует определенной силе тока
5 А — Оранжевый. 10 А — Красный. 15 А — Голубой. 20 А — Желтый.
25 А — Белый.
https://www.youtube.com/watch?v=mSQ2ozOZ_3g
Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару.
На автомобиле ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года у перегоревшего предохранителя металлическая полоса на его корпусе будет разомкнута.
Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Нумерация предохранителей ведется слева направо. 8 А – черного цвета, 16 А – зеленого.
Технические характеристики
Прежде чем обратиться к электросхеме двигателя и всего транспортного средства Волга 3110, стоит рассмотреть основные технические характеристики движка. 406 двигатель, который устанавливался на автомобиль, имеет высокие технические характеристики и простоту конструкции.
Итак, рассмотрим, основные технические характеристики и особенности мотора 406 для ГАЗ 3110:
Описание | Параметры |
Тип | Рядный |
Топливная система | На бензине |
Система впрыска | Инжектор |
Объем | 2,3 литра (2280 см. куб) |
Мощность | 100-110 лошадиных сил |
Количество цилиндров | 4 |
Количество клапанов | 16 |
Диаметр цилиндра | 92 мм |
Расход топлива | 11 литров на 100 км |
Система охлаждения | Жидкостное, принудительное |
Порядок работы цилиндров | 1-3-4-2 |
