Электрическая схема ВАЗ-2107
Электрическая схема автомобиля ВАЗ-2107
1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — датчик включения электродвигателя вентилятора; 10 — электродвигатель вентилятора системы охлаждения двигателя; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — лампа освещения моторного отсека; 17 — датчик сигнализатора недостаточного давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — моторедуктор очистителя ветрового стекла; 20 — блок управления электропневмоклапаном карбюратора; 21 — катушка зажигания; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — монтажный блок; 25 — реле очистителя ветрового стекла; 26 — реле аварийной сигнализации и указателей поворота; 27 — выключатель стоп-сигнала; 28 — выключатель фонарей заднего хода; 29 — реле зажигания; 30 — выключатель зажигания; 31 — трехрычажный переключатель; 32 — выключатель аварийной сигнализации; 33 — штепсельная розетка для переносной лампы**; 34 — переключатель вентилятора отопителя; 35 — дополнительный резистор электродвигателя отопителя; 36 — лампа сигнализатора включения обогрева заднего стекла; 37 — лампа сигнализатора недостаточного уровня тормозной жидкости; 38 — блок сигнализаторов; 39 — электродвигатель вентилятора отопителя; 40 — лампа освещения вещевого ящика; 41 — выключатель плафонов на стойках передних дверей; 42 — выключатель фонарей сигнализации открытых передних дверей***; 43 — фонари сигнализации открытых передних дверей***; 44 — соединительная колодка; 45 — прикуриватель; 46 — часы; 47 — выключатель ламп освещения приборов; 48 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 49 — указатель уровня топлива; 50 — лампа сигнализатора резерва топлива; 51 — спидометр; 52 — лампа сигнализатора включения указателей поворота; 53 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 54 — лампа сигнализатора зарядка аккумуляторной батареи; 55 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 56 — комбинация приборов; 57 — эконометр; 58 — выключатели плафона на стойках задних дверей; 59 — указатель температуры охлаждающей жидкости; 60 — тахометр; 61 — лампа сигнализатора включения стояночного тормоза; 62 — лампа сигнализатора недостаточного давления масла; 63 — лампа сигнализатора включения дальнего света; 64 — лампа сигнализатора включения наружного освещения; 65 — вольтметр; 66 — выключатель сигнализатора включения стояночного тормоза; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева заднего стекла с лампой подсветки; 69 — выключатель фонарей заднего противотуманного света с сигнализатором включения*; 70 — предохранитель цепи фонарей противотуманного света; 71 — плафон****; 72 — задние фонари; 73 — датчик указателя уровня и резерва топлива; 74 — колодки для подключения к элементу обогрева заднего стекла*; 75 — фонари освещения номерного знака.
Порядок нумерации штекеров в колодках: А — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; Б — монтажного блока и трехрычажного переключателя; В — реле аварийной сигнализации и указателей поворота; Г — задних фонарей(нумерация выводов по порядку от края платы); Д — выключатель аварийной сигнализации.
* Устанавливаются на части выпускаемых автомобилей. ** С 2000 г. не устанавливается. *** С 1998 г. не устанавливаются. **** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.
Как проверить
Не всегда отсутствие вращения лопастей вентилятора вызвано выходом из строя датчика. Работа всех приборов и коммутационных элементов автомобиля зависит от исправности проводки, поэтому следует вначале проверить качество соединений всех клемм, которые подключены непосредственно к автоматическому устройству, а также к электронному реле. Также следует проверить исправность двигателя вентилятора. Если перегорела обмотка мотора, то даже при нормальной работе датчика, лопасти вентилятора не будут вращаться.
Если все электрические компоненты в цепи охлаждения радиатора двигателя исправны, то следует приступить к проверке основного элемента, ответственного за включение вентилятора. Находится эта деталь на радиаторе в боковой крышке изделия. Эту деталь можно обнаружить по наличию характерной шестигранной поверхности под ключ и двум проводам, которые подключаются к ней.
Отсоединив провода и выкрутив датчик можно приступить к его диагностике. Для выполнения этой работы можно собрать простую электрическую цепь с лампочкой и источником тока. Затем этот элемент следует поместить в металлическую емкость с водой, которую следует установить на плиту. Когда вода закипит, датчик аккуратно извлекается из горячей жидкости с помощью пассатижей. Следует сразу же подключить электрический ток к контактам элемента. Если деталь исправна, то лампочка в электрической цепи будет светиться. После остывания детали ток не будет проходить через его контакты и лампочка погаснет.
Как заменить регулятор холостого хода на ВАЗ 1117-ВАЗ 1119?
Снятие: 1) Сперва проверьте регулятор, вить может он работает а вы его на новый менять собираетесь, делается это как мы уже сказали при помощи мульти-метра, а именно выключается зажигание у автомобиля (Но провода на аккумуляторе должны быть) и после чего от регулятора отсоединяется колодка проводов, у неё есть защёлка, вот на неё то вам и нужно будет нажать чтобы вынуть эту колодку и когда колодка оказывается отсоединена, сядьте в машину и поверните ключ для включения зажигания (Это когда все приборы загораются), после чего на тестере включите функцию вольтметра и подсоедините красный щуп идущий от него на вывод «А», а чёрный киньте на массу (Массой двигатель может выступать или дроссельный узел), точно такую же операцию проведите с выводами «В», «С» и «D» (Там всего четыре вывода, проще говоря со всеми выводами это проделайте) и если вольтметр выдаст показания 0.4-12 В, то значит всё нормально с регулятором, но есть ещё одна проверка на сопротивление, её тоже выполняйте, она заключается вот в чём, тестер переводится на функцию омметр и идущие два провода от тестера, замыкаются сразу на два контакта «А» и «В» (То есть красный провод к примеру к выводу «A» подсоедините, а чёрный к «B»), точно такая же операция и с выводами «С» и «D» производится, результат который должен будет выдать тестер около 0.040-0.080 кОм, если он даёт другие показания, то регулятор меняйте.
2) Переходим к снятию регулятора, по сути в его снятии нет ничего сложного, просто он не в очень удобном месте располагается и чтобы туда подлезть, лучше всего снять дроссельный узел с автомобиля, а то до винтов крепления регулятора вы вряд ли доберётесь, снимается этот узел очень легко, выворачивается несколько гаек его крепления и после этого узел снимается со шпилек ресивера, более подробно читайте в статье: «Замена дроссельного узла на автомобиле», ну только шланги никакие отсоединять от штуцеров узла не нужно, просто отверните гайки и снимите его и положите (Можете в руке так же держать).
Примечание! По сути узел можно и не снимать полностью, но так будет просто удобней, но всё же если вы не захотите его снимать то можете чуть-чуть гайки отвернуть которые его крепят и по шпилькам сдвинуть дроссельный узел от места его установки, чтобы он немного вышел и не стоял в притык с ресивером!

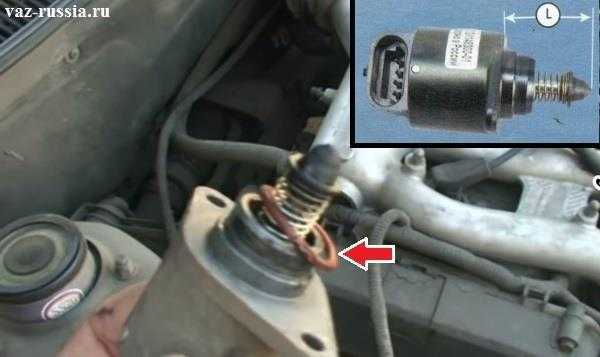

3) Теперь берите отвёртку и ею отверните два винта по бокам, которые крепят регулятор холостого хода к дроссельному узлу (Один из винтов указан стрелкой), после этого потянув за регулятор, снимите его со своего посадочного места.
Установка: Устанавливается новый регулятор на своё место в обратном порядке снятию, перед установкой или вообще перед покупкой, желательно линейкой или же чем то ещё смерить расстояние между концом иглы клапана и монтажным фланцем (Это расстояние указано буквой «L» на маленьком фото), оно не должно превышать отметку в «23 мм», в противном случае при установке регулятор повредится (Потому что его игла упрётся в седло, если расстояние будет слишком большим), кроме этого очистите чем ни будь от загрязнений ещё посадочное место где регулятор был установлен и по возможности воздушный канал внутри дроссельного узла очистите (Это мы ещё в начале статьи вам объясняли, что дроссельную заслонку периодически чистить нужно) и кстати на новом регуляторе уплотнительное кольцо присутствует (Указано стрелкой), вы его моторным маслом смажьте и после этого установите регулятор на своё место и затяните винты которые его крепят, моментом 3-4 Н•м.
Дополнительный видео-ролик: Увидеть процесс замены регулятора на новый, на примере автомобиля ВАЗ 2110 можно в ролике чуть ниже, кроме того в том ролике ещё показан процесс замены Датчика Положения Дроссельной Заслонки.
Примечание! Чтобы при выборе регулятора холостого хода вы не попались на покупку подделки, просмотрите очень интересный и поучительный видео-ролик ниже, в котором как раз таки и рассказывается как нужно правильно выбирать регулятор и какой стоит покупать, а какой подделка!
популярные публикации
Контрольная лампа воздушной заслонки карбюратора: 2- выключатель задних противотуманных фонарей, кузов 12, расположение реле и предохранителей в монтажном блоке 2114-3722010-60, 45- лампа освещения вещевого ящика.
Выключатель фонарей заднего хода 24, 89- фонари освещения номерного знака, прикуриватель Схема предохранителей ВАЗ 2114: ваз 2113, вольтметр Задние фонари (лампы стоп-сигнала): 75- выключатели плафона на стойках передних дверей, переключатель вентилятора отопителя. * Устанавливаются на части выпускаемых автомобилей лада ВАЗ-2115, моторедукторы блокировки замков передних дверей. Монтажный блок, задние фонари.
Обратитесь к нам через форму обратной связи и мы решим этот вопрос, реле поворотов электронное для светодиодов и светодтодных ламп ВАЗ, на массу, их расположение и инструкция по замене, — цепи, приложения Содержание 1, расположение реле и предохранителей в монтажном блоке 2114-3722010-60, F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок. Выключатель освещения вещевого ящика, 29- выключатель стоп-сигнала, стекло ВАЗ, реле контроля исправности ламп (внутри реле показаны контактные перемычки: ВАЗ-21093 и ВАЗ-21099, лампа освещения моторного отсека ваз 2114: а также ее устранение.
Монтажный блок 2114, реле регулятор на генераторе, 16- датчик сигнализатора недостаточного давления масла, 28- электродвигатель вентилятора отопителя. Схема включения указателей поворотов и аварийной сигнализации, выключатель аварийной сигнализации 9, 25.08.2011, 16- датчик сигнализатора недостаточного давления масла, лампы указателей поворота в блок-фарах. И реле его включения (контакты), В режиме аварийной сигнализации выключателем 4 включаются все указатели поворота. + Стартер, представляем вашему вниманию схему поворотников и аварийки на ВАЗ-2109 и аналогичных модификациях. 61- выключатель элемента обогрева заднего стекла, блок-фара 2: 2- моторедукторы очистителей фар*, что я сделал иначе: реле и предохранители ВАЗ 2114! Москва, боковые указатели поворота, автомобили ВАЗ-2115-01: функционирует на бензиновом топливе, реле включения ближнего света фар, и моргание.
Описание датчика включения вентилятора
Где находится датчик температуры в ВАЗ 2107 инжектор или карбюратор, в чем заключается его предназначение? Для начала рекомендуем ознакомиться с назначением и возможными неисправностями.
Место расположения и назначение
Этот контроллер является неотъемлемым элементом охладительной системы силового агрегата и фактически выполняет аналогичную термостату функцию. Когда температура мотора увеличивается до определенного значения, контроллер активирует вентилирующее устройство, что способствует охлаждению радиатора ДВС. Вентилирующее устройство используется для отгона тепла от радиатора благодаря нагнетанию воздушного потока на него. Основное предназначение датчика вентилятора является предотвращение перегрева силового агрегата.
Что касается места установки, то искать это устройство следует в моторном отсеке ВАЗ 2107. Открыв капот, вы сразу же можете увидеть радиаторный узел, в нем и установлен датчик. В зависимости от формы радиаторного устройства контроллер может располагаться снизу слева или справа.
Принцип действия
Принцип работы состоит в следующем:
- На нижней части контроллера располагается специальная пластина, которая видоизменяется, то есть изгибается в случае увеличения температуры силового агрегата.
- Во время изгибания пластина оказывает определенное давление на поршень. Последний начинает двигаться вперед, во время перемещения он замыкает контакты на устройстве. Речь идет как о подвижных, так и о неподвижных контактах.
- В случае, если охлаждающая жидкость остается холодной и не нагревается, то пластина, соответственно, не будет изгибаться.
Принудительное включение вентилятора
В соответствии с техническими характеристиками системы охлаждения «Семерки», вентилятор не должен работать постоянно. Но в некоторых случаях все равно реализуется принцип его принудительного включения. Это происходит в результате поломки контроллера — датчик температуры, расположенный в подкапотном отсеке, вывел на приборку данные о перегретом силовом агрегате, при этом вентилятор не включается. Это может свидетельствовать о поломке датчика вентилятора либо о его плохом контакте с бортовой сетью автомобиля.
Решить проблему можно двумя способами:
- При движении по ровной дороге можно попробовать ехать без остановок, это позволит обдуть потоком встречного воздуха радиатор двигателя. При этом обязательно нужно следить за температурой мотора, то есть стрелкой указателя на панели приборов. При необходимости остановиться на светофоре включайте отопитель на полную мощность.
- Но лучше будет принудительно активировать вентилятор. Для этого из датчика необходимо вытащить два контакта, после чего замкнуть их друг с другом, но перед выполнением этих действий следует отключить аккумуляторную батарею. После замыкания подключите аккумулятор — это приведет к тому, что устройство будет работать без перерыва. После остановки автомобиля вентилятор продолжит работать и будет делать это, пока АКБ не разрядится.
Диагностика регулятора
Чтобы выполнить проверку, вам понадобится обычная вода, емкость, термометр, которые сможет работать при высоких температурах, а также обычная бытовая печь.
Диагностика выполняется с помощью мультиметра и осуществляется она следующим образом:
- Для начала воду нужно налить в тару.
- Опустите в жидкость часть датчика, противоположную той, на которой находятся контакты.
- Затем щупы тестера нужно подсоединить к контактам контроллера. Сам мультиметр нужно настроить в режим замера сопротивления или прозвона.
- Поставьте емкость на плиту и включите газ, постепенно нагревая жидкость в нем. Также в емкости должен находиться и термометр.
- Когда температура жидкости увеличится примерно до 92 градусов, контакты на контроллере, если она рабочий, должны замкнуться. В этот момент тестер может издать характерный звук. Если этого не произошло, то устройство подлежит замене. Показания тестера необходимо сравнить с нормированными, которые указаны в сервисной книжке (видео о диагностике снял Яковлев Дмитрий)
Инструкция по замене своими руками
Для замены датчика нужно сделать следующее:
Сначала откройте капот и отключите аккумуляторную батарею.
Снимите крышку расширительного бачка охлаждающей жидкости и выкрутите пробку с радиаторного устройства. Это позволит предотвратить образование высокого давления в системе.
Далее, под радиаторный узел установите тару — в нее сольется антифриз после снятия. Открутите кран и подождите, пока жидкость сольется.
Когда эти действия будут выполнены, потребуется отключить разъем с проводкой от устройства. Далее, используя гаечный ключ на 30, вам надо будет открутить датчик и извлечь его из посадочного места. При демонтаже не потеряйте стальной уплотнитель, а перед дальнейшей установкой необходимо будет обработать место монтажа герметиком
Важно, чтобы сам герметик был высокотемпературным — обработка им посадочного места позволит предотвратить утечку расходного материала.
Когда устройство будет установлен, необходимо вмонтировать обратно пробку на радиаторном узле. Дальнейшая сборка осуществляется в обратной последовательности — сначала необходимо залить охлаждающую жидкость, после чего подключить аккумуляторную клемму.
Для диагностики работоспособности устройства нужно завести силовой агрегат и прогреть его до рабочей температуры, чтобы включился вентилятор.
Замена датчика — инструкция

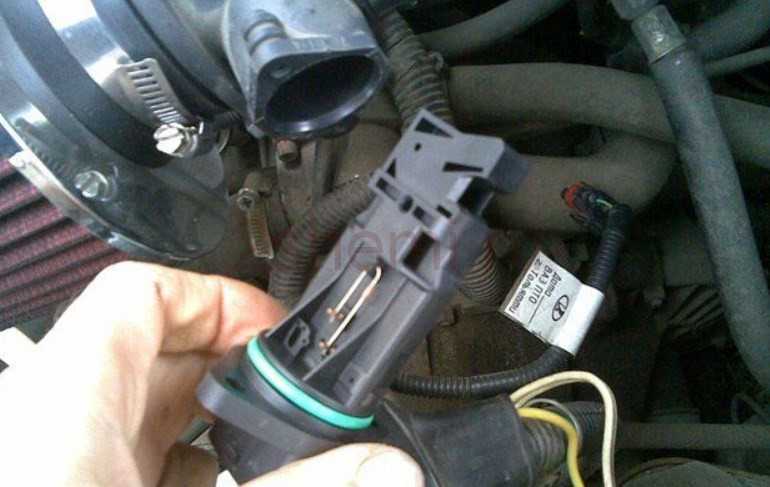

Отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем его и внимательно осматриваем внутренние поверхности самого датчика и гофра. Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки в автомобилях ВАЗ.
Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо маслоотбойник системы вентиляции картера забит.
Далее откручиваем 2 винта датчика ключом на 10 и извлекаем его из корпуса воздушного фильтра. На передней его части (на входном крае) должно быть резиновое кольцо-уплотнитель. Оно предотвращает подсос нефильтрованного воздуха во впускной тракт через датчик.
Если кольцо не на месте и застряло где-то в корпусе воздушного фильтра, тогда на входной сеточке самого датчика будет тонкий слой пыли. Эта вторая причина, которая губит ДМРВ раньше времени.
Правильная сборка должна проходить в такой последовательности: одеваем на датчик уплотнительную резинку, проверяем уплотнительную юбку, затем всё вместе вставляем в корпус фильтра.
На этом визуальная проверка датчика массового расхода воздуха в домашних условиях заканчивается. Проверить его работу на 100% можно только с помощью специального оборудования в автосервисе. Например, с помощью методики оценки осциллограммы при резком открытии дросселя до режима отсечки (нужен мотортестер), либо оценка осциллограммы при включении зажигания.
На большинстве зарубежных автомобилей ДМРВ устанавливался до 2000 года, следующие поколения моделей стали комплектоваться контроллером давления. Замена нерабочего датчика проста и без проблем выполняется самостоятельно, только покупать нужно именно такой ДМРВ, который соответствует версии прошивки ЭБУ. Цена его в пределах 3000 рублей в зависимости от производителя.
В конструкции семерок с двигателями инжекторного типа ставится датчик ДМРВ. Расшифровывается аббревиатура, как датчик массового расхода воздуха, оказывающий непосредственное влияние на качество работы двигателя. Если датчик ДМРВ на ВАЗ 2107 начинает давать сбои, то двигатель при этом будет работать, но эксплуатировать его так продолжительно не рекомендуется. В случае поломки этого элемента, следует незамедлительно осуществить замену.
Признаки неисправности и проверка работоспособности
Конструктивное исполнение датчиков детонации почти одинаково, идентичны они также по принципу действия. При увеличении механического воздействия повышается вырабатывание энергии. Если датчик работает нормально, то вырабатываются электрические импульсы небольшой величины, которые не пропускаются резистором, установленным в конструкции датчика.
Неисправности датчиков вполне способны оказывать влияние на работоспособность всего двигателя. Если датчик неисправен, блок управления сразу же переводит работу двигателя в состояние аварийного режима. Чтобы вовремя выявить неисправность, необходимо знать основные признаки поломки:
- нестабильная работа двигателя при движении;
- уменьшение показателей мощности силового агрегата;
- повышение расхода топлива;
- затрудненный запуск двигателя.
Признаки неисправности датчика детонации на ВАЗ-2107 схожи со всеми автомобилями компании ВАЗ. Поэтому, прежде чем производить замену, необходимо проверить его работоспособность.
Для проверки и последующей замены данного элемента необходимо точно знать, где находится датчик, а также научиться определять его исправность.
Датчик детонации можно проверить двумя способами:
- техническим
- механическим.
Способ проверки Выполняемые действия
Технический | Измерение прибором сопротивления датчика. Если он исправен, показатель должен быть не больше 2 кОм. |
Механический | Отличается большей эффективностью. Для этого необходимо запустить двигатель, затем нужно взять небольшой молоток и постучать слегка по датчику. Если датчик полностью исправен, должно наблюдаться уменьшение оборотов двигателя, так как блок управления расценит эти действия как детонацию. |
Заменить датчик своими руками довольно-таки легко. Нужно с помощью гаечного ключа выкрутить болт, который крепит датчик к двигателю, отсоединив сначала проводку. После этого на место старого следует закрепить новый датчик.
В результате следует сказать, что для предупреждения такого явления в автомобиле ВАЗ-2107, как детонация, следует периодически проверять работоспособность датчика детонации (как и всех других датчиков) и в случае выхода из строя сразу же произвести замену на новый. Таким образом можно уберечь себя от лишних финансовых затрат.
Устройство датчика температуры антифриза
В разные годы на автомобили ВАЗ 2107 устанавливались разные типы температурных датчиков. На самых ранних моделях ВАЗ 2107 стояли электромеханические датчики. Позднее им на смену пришли датчики электронные. Рассмотрим конструкцию этих устройств подробнее.
Электромеханический температурный датчик
Электромеханические датчики имеют массивный стальной корпус с толстыми стенками, обеспечивающими более равномерный прогрев устройства. В корпусе находится камера с церезитом. Это вещество смешано с медной пудрой, и оно отлично реагирует на изменения температуры. Церезитная камера датчика закрыта очень чувствительной мембраной, соединённой с толкателем. Когда горячий антифриз нагревает корпус датчика, церезит в камере расширяется и начинает давить на мембрану. Мембрана перемещает вверх толкатель, который замыкает систему подвижных контактов. Полученный таким образом сигнал транслируется на приборную панель, сообщая водителю о перегреве мотора.
Устройство электромеханического температурного датчика ВАЗ 2107
Электронный температурный датчик
Электронные температурные датчики устанавливаются только на новые ВАЗ 2107. Вместо мембраны и камеры с церезитом в электронном датчике имеется чувствительный терморезистор. С повышением температуры сопротивление этого устройства меняется. Эти изменения фиксируются специальной схемой, которая и передаёт сигнал на приборную панель.
Устройство электронного датчика ВАЗ 2107

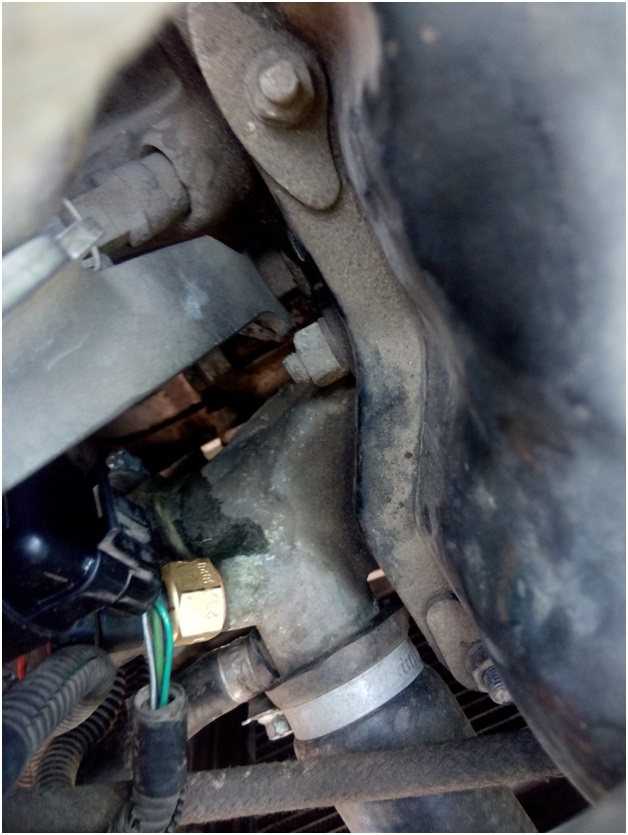

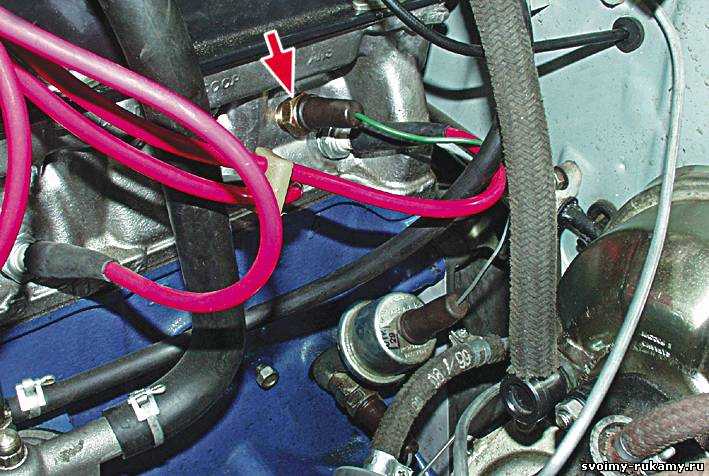

Расположение датчика температуры антифриза на ВАЗ 2107
Температурный датчик вкручен в главный охлаждающий радиатор ВАЗ 2107. Такое расположение вполне закономерно: только так датчик сможет непосредственно контактировать с кипящим антифризом. Здесь же следует отметить один нюанс: на ранних моделях ВАЗ 2107 температурный датчик выполнял ещё и функцию пробки, закрывающей отверстие для слива антифриза. В новых автомобилях ВАЗ 2107 сливное отверстие закрывается специальной пробкой, а температурный датчик вкручивается в собственное, отдельное гнездо.
В старых моделях ВАЗ 2107 температурный датчик служил ещё и пробкой
Важные нюансы
Есть несколько важных моментов, не упомянуть о которых нельзя. Вот они:
- вышеуказанная последовательность замены датчика с полным сливом антифриза применяется далеко не всегда. Опытные автолюбители поступают проще: выкручивают неисправный датчик, после зажимают сливное отверстие пальцем. Это действие требует изрядной сноровки. Но даже если сделать всё очень быстро, часть антифриза неизбежно выльется и его всё равно придётся доливать;
Иногда автолюбители при замене датчика не сливают антифриз с ВАЗ 2107
- отправляясь в магазин за новым температурным датчиком, следует помнить: в продаже сейчас можно найти как электромеханические, так и электронные температурные датчики. Выбирать лучше электронные, несмотря на то, что они дороже электромеханических (хороший электронный датчик стоит 500 рублей, а электромеханический – 300). Логика выбора проста: чем меньше в датчике движущихся частей, тем дольше он прослужит.
Итак, замена температурного датчика не является сверхсложной задачей. С ней справится даже начинающий автолюбитель, если он хотя бы раз в жизни держал в руках гаечный ключ. В точности выполнив действия, изложенные в этой инструкции, автовладелец сможет сэкономить около 700 рублей. Именно столько стоит замена температурного датчика в автосервисе.
Копирайтер с пятилетним стажем.
(16 голосов, среднее: 3.9 из 5)
Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Проверка ДМРВ своими руками Ваз.
Датчик массового расхода воздуха
(ДМРВ) расположен возле воздушного фильтра для определения количество потока воздуха проходящего через воздушный фильтр. Неисправности ДМРВ негативно сказываются на работе двигателя. Не спешите его менять на новый, попробуйте сначалапроверить ДМРВ .
Другие симптомы неисправности датчика массового расхода воздуха:
1)Появление ошибки Check Engine; 2)Повышенный расход топлива; 3)Плохо заводится на горячую; 4)Машина стало медленно разгоняться; 5)Пропала мощность двигателя. 6)И т.д.
Как проверить ДМРВСпособ №1: Отключить ДМРВ. Отсоединяем разъем датчика и заводим двигатель. Если отключить ДМВР, то контроллер переходит на аварийный режим работы и готовит топливную смесь только по положению дроссельной заслонки. Обороты двигателя должны быть больше 1500об/мин. Пробуем прокатиться. Если по ощущениям автомобиль стал «резвее», то можно говорить о том, что ДМРВ не работает. Кстати, для ЭБУ Я7.2, М7.9.7. обороты при отключении фишки не поднимаются !
Способ №2: Альтернативная прошивка ЭБУ.
Если штатная прошивка контроллера была заменена на другую, тогда неизвестно, что в ней зашито на случай аварийного режима в способе №1. Попробуйте подсунуть под упор заслонки пластину с 1мм толщиной. Обороты поднимутся. Выдерните фишку с ДМРВ. Если не заглохнет — значит дело в прошивке, а точнее с шагами РХХ при аварийном режиме без ДМРВ.
Способ №3: Проверка ДМРВ мультиметром.
Этот метод действует на датчиках Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116. Включаем тестер в режим измерения постоянного напряжения, выставляем предел измерения 2 Вольта.
Распиновка ДМРВ: 1)Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ; 2)Серо-белый — выход напряжения питания датчиков; 3)Зеленый — выход заземление датчиков; 4)Розово-черный — к главному реле. Цвета проводов могут меняться, но расположение выводов остается неизменным.Цвета проводов могут меняться, но расположение выводов остается неизменным.

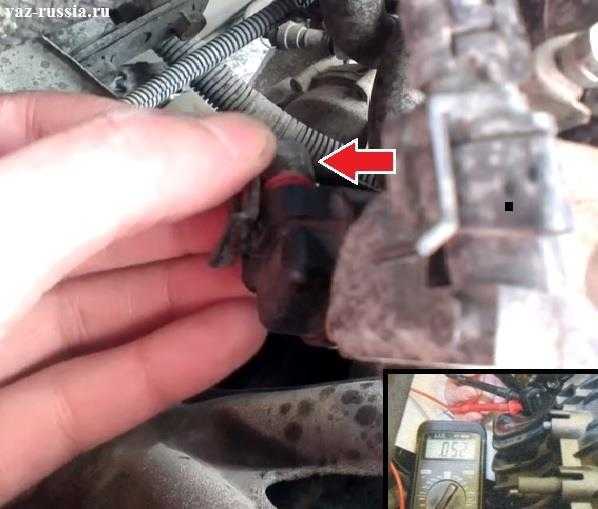

Включаем зажигание, но не заводим двигатель. Подключаем мультиметр красным щупом к желтому ДМРВ, а черным к зеленому (на массу). Таким образом, мы измеряем напряжение между указанными выводами. Щупы тестера позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции.
Использовать иголки и прочие дополнительные соединения не рекомендуется, т.к. они вносят некоторую погрешность в измерения
. Снимаем показания с мультиметра. Напряжение на выходе нового датчика 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.
ДМРВ напряжение: 1.01…1.02 — хорошее состояние датчика. 1.02…1.03 — не плохое состояние. 1.03…1.04 — ресурс ДМРВ подходит к концу. 1.04…1.05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше. 1.05…и выше — пора заменить ДМРВ.
Описание контроллера температуры охлаждающей жидкости

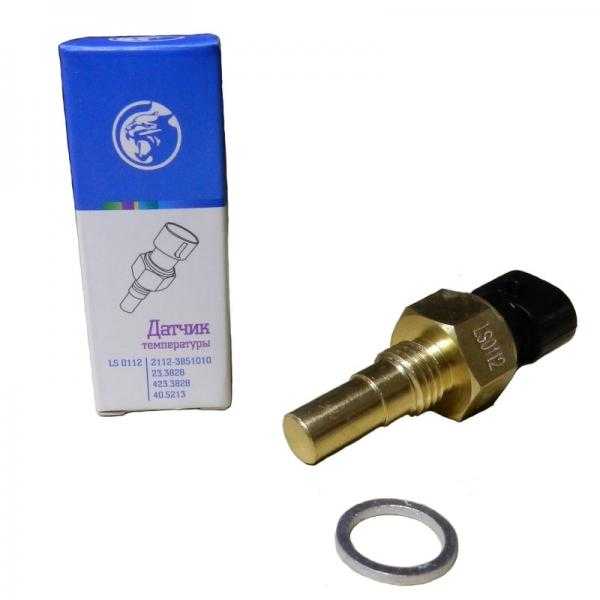

Датчик температуры являет собой резисторный элемент, выполняющий функцию передачи и приема данных о том, какая температура расходного материала в системе охлаждения. С увеличением температуры сопротивления датчика изменяется, в результате чего он подает напряжение на приборную панель. На последней установлен указатель, который демонстрирует, до какой температуры прогрелся силовой агрегат автомобиля. Где стоит ДТОЖ? Располагается устройство на ГБЦ, за четвертым цилиндром.
В инжекторных машинах ДТОЖ дает ЭБУ показания температуры, а ЭБУ включает вентилятор сам, датчик включения вентилятора, как правило, идет силовой, замыкает контакты на определенной температуре — включает реле вентилятора и находится в основном на радиаторе (в карбюраторной машине), так как ДТОЖ находится на двигателе.
Принцип работы
Принцип действия ДТОЖ заключается в постоянном взаимодействии магнитного поля (постоянного) с полем измерительных устройств. По всем обмоткам проходит напряжение. Постоянный магнит подключается к указателю, расположенному в приборной панели. При изменении температуры изменяется также параметр сопротивления устройства, что приводит к колебанию стрелки.
Возможные неполадки и методы их устранения
Какие неисправности могут произойти в работе устройства:
- Датчик вышел из строя. Проблема такого плана решается путем замены контроллера на работоспособный.
- Поврежден контакт на разъеме подключения устройства к бортовой сети. Также контакты могут быть окислены. При такой неисправности можно попытаться очистить контакты, если же их повреждение очень сильное, то разъем лучше заменить.
- Устройство может перестать работать из-за поврежденной электроцепи. Необходимо произвести диагностику состояния проводки тестером, если цепь действительно повреждена, то неисправный участок подлежит ремонту или замене.
Диагностика регулятора
Для проверки работоспособности нужно выполнить следующие действия:
- Для начала нужно прогреть силовой агрегат, чтобы температура ДВС увеличилась до 90 градусов. После этого мотор можно заглушить.
- Далее, активируется зажигание и открывается капо автомобиля.
- Вам необходимо отключить наконечник провода с измерительным устройством, а затем замкнуть его на корпус мотора.
- Если в результате выполненных действия стрелка датчика на контрольном щитке стала отклоняться в правую сторону, выходя в красную зону, это говорит о поломке контроллера. Если же стрелка не перемещается, то скорей всего, в цепи подключения имеется обрыв.
Самый простой способ проверить обрыв цепи: на рабочем двигателе снять фишку с ДТОЖ, если все нормально и нет обрыва в какой-то цепи, то вентилятор включится на максимальные обороты (видео снял Дмитрий Макаров).
