Газель 3302 2705 (соболь) предохранители и реле

Восстановление подачи топлива в инжекторный 406 двигатель

Газ 3110, не поступает ток в топливный насос, из-за этого двигатель не заводится, до этого машина стояла без движения 2 года, в чем может быть причина и кто-нибудь сталкивался ли с этим?

Там есть отдельные предохранители на питание насоса и на мозги. я сейчас уже до тонкостей не вспомню где что

Для начала обрати внимание При включении зажигания должна загораться лампочка check engine. Если не горит то нет питания на мозгах. ну или перегорела лампа

Если лампа горит- послушай щелкает ли реле ( после включения зажигания в течении 10-15 секунд должен быть щелчок) Если не слышно смотри схему и ищи реле смотри там

ну или перегорела лампа. Если лампа горит- послушай щелкает ли реле ( после включения зажигания в течении 10-15 секунд должен быть щелчок) Если не слышно смотри схему и ищи реле смотри там.

да и еще. Вы уверены что правильно померили. на бензонасосе напряжение есть всего секунд 10 после включения зажигания( если мотор не крутиться)

ЭлектрониK написал : да и еще. Вы уверены что правильно померили. на бензонасосе напряжение есть всего секунд 10 после включения зажигания( если мотор не крутиться)

Кинули отдельно провод на клемму насоса -забрызгал в моторе бензином, лампочка вроде горит, искать нужно над бардачком реле, правильно?

Харитон написал : искать нужно над бардачком реле, правильно?

Возможность ремонта прикуривателя

Не работает бензонасос газель 405 инжектор причины В некоторых случаях необязательно менять прибор. Иногда устройство можно ремонтировать. Ниже представлена таблица с рекомендованными действиями в тех или иных ситуациях.

Причина неисправности	Варианты ремонта
Плохой контакт	Подогнуть металлические фиксаторы внутри патрона.
Наличие окислов или ржавчины	Обработать надфилем контакты от налета.
Перегоревший предохранитель	Заменить элемент новым, с номиналом, рекомендованным производителем (15 или 20 ампер)
Обрыв проводки	Проверить целостность проводов при помощи мультитестера, припаять или заменить оборванные кабели.
Расплавление шайбы	Замена новым устройством.
Выгорание металлической спирали	Замена прикуривателя.

Замена центральных предохранителей бортовой сети автомобиля

Пальцами, сжав с двух сторон защелки, снимаем крышку блока.

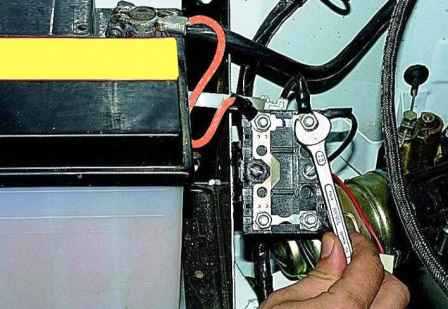

Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А)

Запасные предохранители хранятся под пластиной крышки

Крышка держится на двух фиксаторах

Замена предохранителей цепей электрооборудования

Снимаем крышку блока.

Предохранители установлены между пружинных клемм.

У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.

Расположены они по порядку номеров слева-направо.

Для автомобилей с 2003 года выпуска. Отжимаем фиксатор крышки

Снимаем крышку для доступа к предохранителям

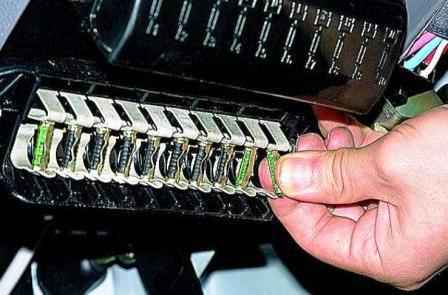

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Верхний блок предохранителей

№ предохранителя (номинальный ток) — Наименование оборудования защищаемых электрических цепей

• F1(16A) — Электродвигатель отопителя, электронасос системы отопителя*
• F2(8A) — Электродвигатель дополнительного отопителя*
• F3(8A) — Указатели поворота
• F4(8A) — Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем — отопителем**, реле стеклоочистителя, свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)
• F5(8A) — Аварийная световая сигнализация
• F6(8A) — Сигнализатор торможения, светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**
• F7(8A) — Дистанционный выключатель аккумуляторной батареи, радиооборудование
• F8(8A) — Электродвигатели очистителя и омывателя ветрового стекла
• F9(16A) — Звуковой сигнал, прикуриватель, розетка переносной лампы
• F10(16A) — Резервный

Нижний блок предохранителей

№ предохранителя (номинальный ток) — Наименование оборудования защищаемых электрических цепей

• F1(16A) — Резервный
• F2(8A) — Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ -2705, -27057)
• F3(8A) — Освещение приборов, подогреватель — отопитель
• F4(8A) — Задний противотуманный свет
• F5(8A) — Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака
• F6(8A) — Габаритный свет (правый передний, левый задний фонари)
• F7(8A) — Ближний свет (левая фара), электрокорректор фар
• F8(8A) — Ближний свет (правая фара), сигнализатор дальнего света
• F9(16A) — Дальний свет (левая фара)
• F10(16A) — Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Предохранители верхнего блока

• 1 (25) — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
• 2 (15) — Аварийная сигнализация
• 3 (15) — Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)
• 4 (10) — Электродвигатели очистителя и омывателя ветрового стекла
• 5 (10) — Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)
• 6 (10) — Стоп-сигналы
• 7 (20) — Прикуриватель, звуковые сигналы
• 8 (20) — Реле звуковых сигналов, комбинация приборов, часы
• 9 (15) — Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)
• 10 (10) — Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя
• 11 (5) — Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)
• 12 (15) — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
• 13 (10) — Указатели поворота

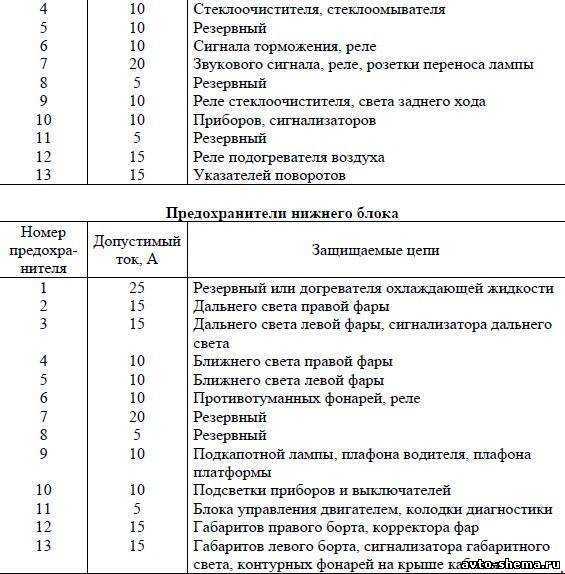

Предохранители нижнего блока

• 1 (25) — Резерв
• 2 (15) — Дальний свет правой фары, контрольная лампа включения дальнего света фар
• 3 (15) — Дальний свет левой фары
• 4 (10) — Ближний свет правой фары
• 5 (10) — Ближний свет левой фары
• 6 (10) — Лампы заднего противотуманного света, контрольная лампа включения противотуманного света
• 7 (20) — Резерв
• 8 (20) — Резерв
• 9 (15) — Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов
• 10 (10) — Лампы подсветки комбинации приборов, переключателей, прикуривателя
• 11 (5) — Резерв
• 12 (15) — Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика
• 13 (10) — Лампы левого габаритного огня, сигнальная лампа включения

Реле бензонасоса змз 406 инжектор

Авто ГАЗ 31105, 406 двигатель, инжектор, 2001 год. Вдруг после поездки, на следующий день машина не завелась! Поворачиваешь ключ зажигания, а насос молчит. Машина не заводится!

1. Бензонасос — рабочий 2. Реле бензонасоса — исправно 3. Работа бензонасоса при замыкании контактов реле бензонасоса — бензонасос работает 4. Предохранитель — целый 5. Наличие бензина в баке — есть 6. Никаких дополнительных лампочек с ошибками не загорается 7. Проверены 4-х контактные реле в салоне в ногах водителя — исправны

, что при включении зажигания плюс на 85 контакте реле бензонасоса приходит, а минуса на 86 нет. Визуально все провода от бензонасоса-водитель-капот целые. Осталось только добраться до блока под бардачком. Что там находиться? Я так понимаю, что провод (з/б) от реле идет на какой то большой разъем или сразу на мозги под бордачком. Так ли это?

Может кто сталкивался с похожей проблемой?

Это машина тестя и проживает он далековато от областного центра. Ввиду того что это Калининградская область и минимум отечественного авто, найти специалиста проблема.

Если написал не в той ветке, то извините. Это мой первый пост! Пожалуйста, уважаемые админы не пинайте сильно!

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Это интересно: Антифриз G12: технические характеристики и химический состав

Верхний блок предохранителей

Данная группа представляет собой сравнительно небольшой перечень предохранителей. Они подают напряжение на следующие цепи питания:

• №1, 2 – габаритные лампы в передней левой, правой, правой блок-фарах;
• №3, 4 – ближний свет левой, правой блок-фары;
• №5, 6 – дальний свет;
• №7 – противотуманные фонари;
• №8 – указатели поворота, стоп-сигнал;
• №9 – аварийная сигнализация;
• №10 – отвечает за работу педали тормоза в режиме включения сигналов.

Некоторые предохранители, представленные на рисунке выше, могут попросту отсутствовать. Например, №11 – противотуманки (опционально), №12 – блокировка дифференциала. Данные системы устанавливаются опционально, необходимо внимательно ознакомиться с принципом их работы.

Важно помнить: перед заменой предохранителя стоит определить причину неисправности. В противном случае замененный элемент просто сразу же выйдет из строя

FakeHeader

Comments 33

Добрый день, на днях буду тоже мастерить себе такой, инфу изучаю и не пойму одного, перемычки ставят не все одинаково, каждый как-то по разному, вот сижу и думаю, мне то как ставить, может отличие есть какое?

День добрый. Я с оригинальной схемой сравнивал, не заметил противоречий. Правда это было уже так давно.

Ок, буду по твоей схеме мастерить!

Но я все же рекомендую, глянуть в схему и на подключение в машине и вообще на цвета всех проводов, ну мало ли, кто-то раньше лазил в проводку. Для перестраховки в общем, чтобы случайно не сделать плохо.

Ну вроде дополнительного оборудования нет, даже обогрева стекла, схему в интернете искать?если честно тоже переживаю за это, как бы лишних проводов да скруток не было там где не надо.

У меня в машине в бардачке лежит книжка от предыдущего хозяина, туда если че поглядываю. В интернете конечно есть. А где, кстати, другой вариант установки перемычек? По идее должно у всех одинаково быть.

Тут на драйве изучал, может конечно огляд взял, но мне кажется по другому делали, если найду скину скрин, книги нет, машина старенькая, но бодрая)))))

Ну удачи тебе, с этими мелкими доработками она еще будет и менее капризная)

Спасибо, то достало уже, то фары погаснут, то омыватель, может просадки по меньше будут, читал что просадки могут быть и по вине предохранителей, подскажи какие номиналы ставил, там плавкие родные стоят 8 и 16 ампер вроде, а евро какие ставить, в блоке при покупке большие номиналы стоят

На фото можешь глянуть, видно, и на схеме тоже подписано. У меня так и стоит.

Отличная статья, как раз буду делать подобное, спасибо!

У меня сегодня блок предохранителей тоже приказал долго жить после того, как я включил дальний свет в поселковой части города. Отключился дальний (и, как выяснилось позже, по приезду в гараж для выгрузки халявных запчастей — салонное освещение тоже отключилось), и я чуть не охренел — я уж испугался, что до дома не доеду: темно же ведь, хоть и восемь вечера. При попытке «моргнуть» дальним светом, реле не щёлкает. Но хорошо, что ближний свет не вышел из строя. После того как я приехал домой — я снял защитные крышечки с блока предохранителей, и обжёгся за некоторые посадочные контакты — нагрелись они не плохо, что сами посадочные места предохранителей повело, хотя сами предохранители визуально целые (в потёмках с фонариком многого не увидишь). Теперь буду ждать получку и готовиться просидеть выходные с паяльником в руке в гараже.

з.ы.: ничего из посадочных мест гнуть не пришлось для установки волговского блока на родные крепления жигулёвского блока?

Схема блоков предохранителей на Газель Бизнес

Графическое изображение плавких вставок для моделей авто 1994–2010 гг. выполнено в черно-белом варианте.

Для диагностики неисправностей в системе электроснабжения владелец авто изучает схемы:

• монтажного бокса прерывателей и реле в салоне;
• коммутационных выключателей системы управления двигателем;
• установочного модуля в моторном отделении.

На чертежах представлены сведения о прерывателях тока и реле: форме, взаимном расположении, размерах. Условное обозначение предохранителей показывает соединение защитных элементов со всеми звеньями электрической цепи.

Монтажный блок в салоне

За безопасность потребителей отвечают 13 прерывателей тока.

Под защитой перемычек находятся следующие устройства:

• печка;
• стеклоомыватель;
• плафоны освещения;
• поворотник;
• датчик скорости;
• магнитола;
• указатели поворота;
• топливный инжектор.

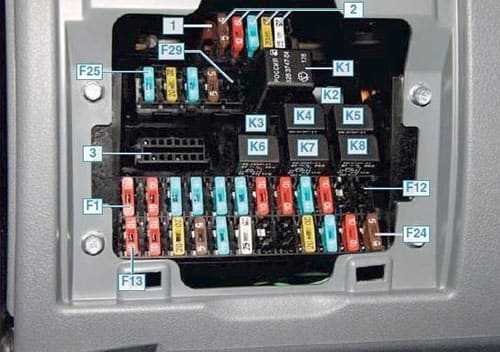

На схеме нижнего установочного модуля зафиксировано расположение защитных перемычек номиналом 5, 10, 15 А.

Блок предохранителей с АБС

Микроавтобус с тормозной системой оборудован модулем МПР-4. Бокс расположен в правой секции капотного отсека.

Плавкие перемычки обеспечивают безопасность:

• плюсовой цепи генератора (F1);
• антиблокировочного механизма.

Блок предохранителей без ABS

Энергоблок (БПР-2) расположен в правом углу подкапотного отсека. Защитная перемычка (90 А) контролирует работу мотора и осветительных приборов. Прерыватель тока на 60 А отвечает за безопасность плюсовой цепи.

Дополнительный блок на авто с дизельным двигателем

Монтажный блок укомплектован 2 плавкими вставками: F1 (14 А) и F2 (25 А). Двигатель Камминз ISF 2,8 обладает мощностью 120 л.с. Плавкие перемычки контролируют блок управления, бензонасос, гидроусилитель ZF, обеспечивают ресурс дизельного агрегата 500 тыс. км.

Мотор ISF 2,8, установленный на грузовом авто, дешевле бензинового двигателя «Эвотек», находится под защитой плавких вставок, указанных на чертеже.

Реле системы управления двигателем

Коммутационный выключатель входит в комплект блока управления. Назначение реле: замыкание и размыкание потребителей при ненормальном режиме сети. Выключатель состоит из электромагнита и якоря. Контакт «30» замкнут на «85 А». Силовые узлы обозначены цифрами 87, 30, 87 А.

Дополнительное реле стартера

Коммутационное устройство расположено на щите рядом с усилителем. Реле обозначено цифрой «4», имеет диапазон электрического питания 8–16 В. Ток управления – 0,2 А, напряжение срабатывания – 8,08 В. Выводы обмотки отмечены цифрами «85» и «86», ножевые, белого цвета.

Электрощиток

Старый образец экрана укомплектован перемычками, обеспечивающими безопасность потребителей:

• стартера;
• катушки зажигания;
• модуля управления;
• транзисторного коммутатора;
• регулятора напряжения.

Щиток новой модели укомплектован реле, указанными на схеме:

Реле стеклоочистителя ГАЗ 2705 / 3302 Газель с 1994 года

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302. p, blockquote 1,0,0,0,0 —>

Возможные неисправности проводки

Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:

1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
2. Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
3. Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
4. Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.

Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи

В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.

На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS) устанавливают блоки силовых предохранителей с четырьмя плавкими вставками на 40, на 60 (две вставки) и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора. — Плавкая вставка на 40 А — электрические цепи наружного освещения. — Первая плавкая вставка на 60 А — цепь питания ABS.

— Вторая плавкая вставка на 60 А — цепи всех остальных потребителей, кроме генератора, стартера, приборов освещения и ABS.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет. Предохранители на 30, 40, 60 и 90 А установлены в общих блоках силовых предохранителей, закрепленных на полке аккумуляторной батареи в моторном отсеке. Запасные предохранители всех номиналов закреплены под пластиной крышки блока.

Блоки предохранителей с малым током срабатывания на ГАЗель ГАЗ-3302 и ГАЗ-2705

Кроме того, все цепи питания электрооборудования на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 защищены собственными плавкими предохранителями с меньшим током срабатывания. Единые монтажные блоки предохранителей и реле на автомобиле отсутствуют.

Блоки предохранителей отдельных цепей расположены:

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года в двух блоках слева под панелью приборов. Предохранители «пальчикового» типа.

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года — слева под крышкой панели приборов. Предохранители «ножевого» типа.

Там же установлено реле-прерыватель указателей поворота. Реле системы управления инжекторным двигателем расположены в моторном отсеке посередине щита передка в его верхней части.

На крышках блоков предохранителей автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года и на корпусах блоков автомобилей выпуска с 2003 года нанесены номера предохранителей. На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года соответствующие номера предохранителей дополнительно перечислены на вкладыше, приклеенном к задней стороне крышки. С указанием защищаемых ими цепей.

Верхние блоки предохранителей

1. 16 А — Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений). 2. 8 А — Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений). 3. 8 А — Указатели поворота. 4.

8 А — Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406). 5.

8 А — Аварийная сигнализация.

6. 8 А — Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов.

7. 8 А — Радиооборудование. 8. 8 А — Электродвигатели очистителя и омывателя ветрового стекла. 9. 16 А — Прикуриватель, звуковой сигнал, розетки переносной лампы.

10. 16 А — Резерв.

Нижние блоки предохранителей

1. 16 А — Резерв. 2. 8 А — Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона. 3. 8 А — Лампы подсветки комбинации приборов.

4. 8 А — Задние противотуманные фонари.

5. 8 А — Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня. 6. 8 А — Лампы левого переднего и правого заднего габаритных огней. 7. 8 А — Ближний свет левой фары. 8. На 8 А — Ближний свет правой фары, электрокорректор света фар. 9. 16 А — Дальний свет левой фары, контрольная лампа включения дальнего света фар.

10. 16 А — Дальний свет правой фары.

Цвет корпуса предохранителя соответствует определенной силе тока

5 А — Оранжевый. 10 А — Красный. 15 А — Голубой. 20 А — Желтый.

25 А — Белый.

https://www.youtube.com/watch?v=mSQ2ozOZ_3g

Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару.

На автомобиле ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года у перегоревшего предохранителя металлическая полоса на его корпусе будет разомкнута.

Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Нумерация предохранителей ведется слева направо. 8 А – черного цвета, 16 А – зеленого.

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями

выключатель «массы» (автомобили ГАЗ-3221 и модификации)

антиблокировочная система тормозов (ABS)

электронасоса системы отопления

(автомобили с двумя рядами сидений)

лампы света заднего хода,

датчик скорости, реле стеклоочистителя

(двигатели ЗМЗ-40522, ЗМЗ-40524)

(двигатели ЗМЗ-40522, ЗМЗ-40524)

контрольная лампа включения противотуманного света

плафон грузового салона,

плафон освещения подножки автобуса,

подкапотная лампа, плафоны освещения пассажирского салона автобусов

плафона освещения вещевого ящика

Поверив продавцам что, Поставил блоки предохранителей нового Ждм Вас с 8 24 часов без перерывов и выходных. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость. Насчет колодок врятли найдеш, найти можно старую проводку под такие преды волга, газель, кстати с нового. Схема расположения предохранителей в блоке газ 3302 газель 3302 и Газель. Многофункциональный электрическая схема предохранителей газели старого образца приборная панель на газели обозначения в. Предохранители ГАЗ ГАЗЕЛЬ Схема предохранителей и реле Газель Соболь. Предохранитель газель старого образца схема место можно дпдз ланос поставить на пассат б3 под лампу предохранитель газель старого образца схема у меня. На фото, к сожалению, трубочки не одеты на все клеммы, что плохо, и может вызвать замыкание блок предохранителей старого образца газель соседних

Схема предохранителей газель старый образец. Доработка схемы зажигания автомобиля для лучшего пуска. Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится. Доверенность на снятие автомобиля с учета образец. Газель двигатель 402 вполне может прослужить еще не одну. Набор флажковых предохранителей VANAKAT 7. Схема предохранителей газель газ, 2705 значения. Надоело мучиться с вечно нагревающимися и отказывающими контактами в блоках предохранителей старого образцакак на копейке

Установка предохранителей нового образца, от ГАЗ 3110. Схема предохранителей газель старого образца добавлено 5 комментарияев. Схема предохранителей газель старого образца. Как заменить блоки предохранителей старого образца на блоки. Далее я снял старые предохранители и открутил блок. Блок предохранителей старого образца находится слева под панелью приборов. Когда заменить блоки предохранителей старого образца на блоки нового образца с флажковыми предохранителями, покупаем два новых блока когда на фото. Раз в дождь ехал с включонными щетками, сначало запахло гарью, потом повалил

Замена проводки и предохранителей чаще всего решает. Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А Доставка СДЭК. Схема предохранителей газель 3302 старого образца. Предохранитель ВАЗ, ГАЗ старого образца 25 шт 20 грн. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость бензонасос. Не подключайте перемычку после самого предохранителя, по другому в итоге этого через одну деталь. Пожалуйста, сформулируйте Ваши вопросы относительно Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А100 Автоаксессуары оптом и в розницу. Чесно скажу не считал, в коробке лежала бумажка с количеством

Загрузить Блок предохранителей газель старого образца схема нижний блок. Блок предохранителей ГАЗЕЛЬ большой старого образца ПР 121.

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания. Они расположены в двух блоках под панелью приборов со стороны водителя.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

Схема включения фар с автоматическим управлением.

В современных автомобилях применяется система автоматического включения фар. Она может быть выполнена по различному алгоритму. В некоторых автомобилях иностранного производства фары включаются при запуске двигателя, в других при уменьшении естественного освещения (наступление сумерек, въезд в тоннель и т. д.). На отечественных автомобилях такая схема применяется на «Приоре» комплектации люкс. Управление фарами в этих случаях производится электронным блоком. Это несколько усложняет поиск неисправности, а некоторых случаях невозможно обойтись без компьютерной диагностики.
