Раздел 6. электрическое освещение

Освещение зон повышенной опасности

Данный тип аварийного освещения необходимо предусматривать в тех случаях, когда  необходимо обеспечить возможность безопасного завершения потенциально опасного процесса. Например, если требуется выключить технологическое оборудование, содержащее вращающиеся детали и узлы. В подобных ситуациях внезапное пропадание напряжения в сети рабочего освещения может создать опасность для людей. Светильники аварийного освещения в таких помещениях должны обеспечивать уровень освещенности не менее 10% от нормируемой освещенности (но не менее 15 лк) в нормальных условиях при равномерности освещенности не менее 1/10. При этом полное включение аварийных светильников должно происходить в течение не более 0,5 секунд после выключения осветительных приборов рабочего освещения.

К данному классу помещений можно отнести электрощитовые помещения и серверные.

Освещение путей эвакуации

     Для освещения путей эвакуации (коридоров, проходов, лестничных маршей) кроме светильников рабочего освещения необходимо установить определенное количество светильников аварийного освещения. Эти светильники подключают к сети аварийного освещения, не зависящей от сети рабочего освещения. Светильники аварийного освещения на путях эвакуации в случае прекращения функционирования рабочего освещения должны нормально работать не менее 1 часа. Для некоторых зданий это время может быть увеличено.

    Горизонтальная освещенность на уровне пола по центральной линии коридоров и проходов шириной менее 2 метров не должна быть меньше 1 лк. А полоса вдоль центральной линии коридора шириной 50% от его ширины  должна иметь освещенность не менее 0,5 лк. Допустимая неравномерность освещенности (Емин/Емакс)=1/40.

    При размещении аварийных светильников особое внимание необходимо уделять освещению: мест, в которых присутствуют перепады уровня пола (ступеньки), поворотов коридоров и при пересечении их с другими коридорами и проходами, участков коридоров перед эвакуационными выходами и пунктами медицинской помощи. Кроме того аварийные светильники должны быть установлены в местах размещения планов эвакуации, средств пожаротушения и экстренной связи

    Проектирование освещения выполняется задолго до выбора мест размещения планов эвакуации и средств пожаротушения. Поэтому в процессе проектирования необходимо согласовать эти места с заинтересованными сторонами.

Как защитить сети наружного освещения?

При проектировании сетей наружного освещения со светодиодными светильниками у нас могут возникнуть проблемы с защитой данных сетей от токов короткого замыкания, при этом защитный аппарат не должен срабатывать при пусковых токах светодиодных светильников.

У меня на блоге имеется статья, где я рассказываю, что пусковые токи светодиодных светильников можно не учитывать. Но, это больше относится к проектированию внутреннего освещения, т.к. там в основном происходит раздельное включение освещения по помещениям и мощности групп освещения обычно не превышают 2-х кВт.

С наружным освещением не так все просто. Я имею ввиду протяженные группы освещения. Например, освещение дорог. С освещением прилегающих территорий у меня проблем никогда не было, а освещение дорог мне еще не приходилось проектировать. Но, я представляю, что это такое =)

Какие сложности при выборе защитных аппаратов в сетях наружного освещения?

1. Длина линии очень большая. Следовательно, чтобы повысить ток КЗ, приходится завышать сечение линии. Очень сильно завышать сечение – нерационально.
2. Используются светодиодные светильники, которые имеют большие пусковые токи, хоть и длительность их небольшая, но как показывает практика, могут срабатывать автоматические выключатели при включении линии.
3. Проектировщик закладывает в проект одни светильники, а могут купить совсем другие и пусковые токи могут быть другие.
4. Большое количество светильников, включаемых одновременно.
5. Мощность светодиодных светильников порядка 100-150 Вт.

Есть такое правило, что номинальный ток защитного аппарата должен выбираться по расчетному току, при этом линия не должна отключаться при пусковых токах.

Чтобы автомат не сработал при пусковых токах приходится завышать номинальный ток (ток расцепителя) автомата либо вместо характеристики «С» применять «D».

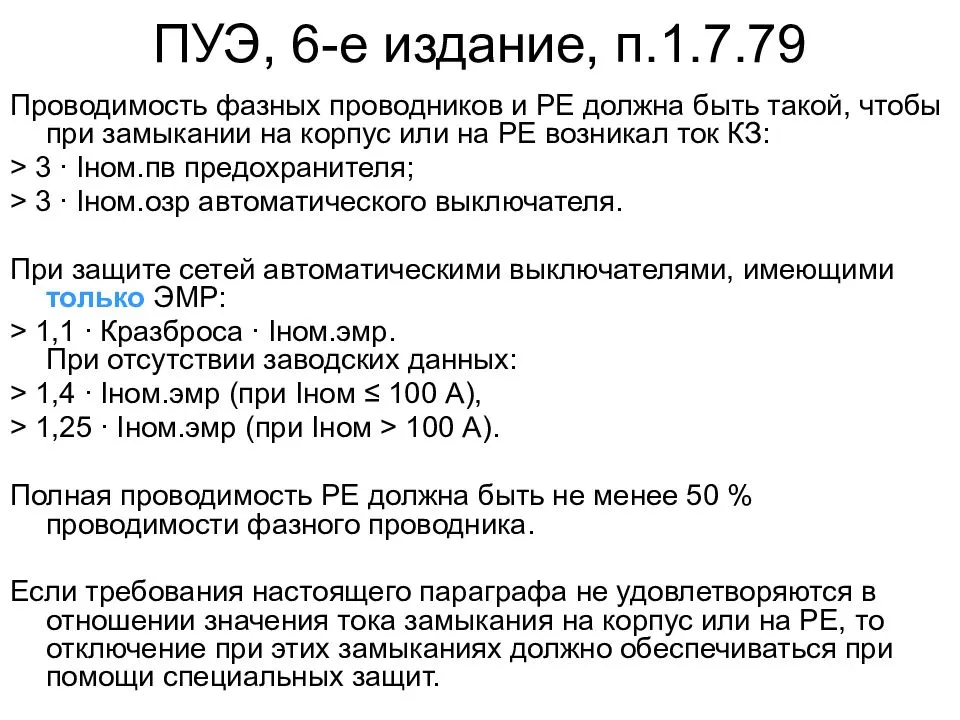

При этом не стоит забывать про токи КЗ. Защитный аппарат должен отключить ток КЗ в конце линии за время не более 5 сек.

Токи короткого замыкания очень быстро посчитать с помощью моей программы.

У нас может возникнуть такая ситуация, что выбрав автомат по условию пусковых токов, он не защитит линию при КЗ.

Как быть в такой ситуации? На днях ко мне в гости заезжал производитель электротехнических изделий, о котором я уже писал ранее, и рассказал, что в одной из проектных организаций их изделия применяют для защиты сетей наружного освещения. Поэтому по горячим следам и решил написать эту статью =)

Выбираем защитный аппарат, который не срабатывает при пусковых токах. Можно взять даже с характеристикой «D».

При этом мне сказали, что они используют однофазные автоматы в трехфазной линии. Я с этим не согласен и считаю, что это нарушение нормативных документов. Может в наружном освещении это допускается?

ТКП 45-4.04-326-2018 (Системы электрооборудования жилых и общественных зданий:

7.1.2 Однофазные групповые линии следует выполнять трехпроводными, двухфазные — четырехпроводными, трехфазные — пятипроводными с отдельными нулевыми рабочими (N) и нулевыми защитными (РЕ) проводниками. При этом в двух- и трехфазных групповых линиях запрещается использовать предохранители и однополюсные автоматические выключатели.

СП 256.1325800.2016 (Электроустановки жилых и общественных зданий. Правила проектирования и монтажа):

10.1 Групповые линии освещения могут быть одно- , двух- и трехфазными в зависимости от их протяженности и числа присоединенных светильников. При этом в двух- и трехфазных групповых линиях запрещается применение предохранителей и однополюсных автоматических выключателей.

Для защиты линии от КЗ можно применить такое изделие, как УНЗ либо другой аналог. Я о нем уже рассказывал.

Защита сети наружного освещения

УНЗ связываем с независимым расцепителем и задача решена. Может быть даже получится управлять контактором, нужно разбираться…

Хотелось бы все это разобрать на конкретном примере, поэтому если вы сейчас проектируете что-то подобное, то с удовольствием помогу вам подобрать автомат для вашей линии наружного освещения.

Источник

Светильники

    Светильники для аварийного освещения должны удовлетворять требованиям СП 52.13330.2011, ГОСТ Р МЭК 60598-1-2011 и ГОСТ Р МЭК 60598-2-22-99. Индекс цветопередачи источников света должен быть не менее 40. Используют люминесцентные и светодиодные светильники. Допускается использовать светильники с лампами накаливания, если использование иных источников света не представляется возможным. Разрядные лампы высокого давления допускается использовать при условии, что будет обеспечено их быстрое включение из горячего состояния.

     Светильники аварийного освещения могут включаться либо при аварийном выключении рабочего освещения, либо быть включены постоянно вместе с рабочим освещением. На осветительные приборы, подключенные к сети аварийного освещения, наносят опознавательный знак в виде буквы «А» красного цвета.

    С 1 января 2015 года введен в действие ГОСТ Р 50571.5.56-2013 «Выбор и монтаж электрооборудования. Системы обеспечения безопасности». В соответствии с пунктом 560.9.2 данного нормативного документа к одной цепи, защищенной устройством защиты от сверхтока (например, автоматическим выключателем) могут быть подключены не более 20 светильников аварийного освещения. Суммарная нагрузка этих светильников не должна превышать 60% от номинальной для используемого устройства защиты.

Резервное освещение

    Резервное освещение предусматривают в тех случаях, когда нарушения в сети питания рабочего освещения не должны препятствовать продолжению работы технологического оборудования (при непрерывных технологических процессах, в частности это касается водоснабжения, канализации, вентиляции). Либо в ситуациях, если могут произойти такие нарушения в работе оборудования, которые создадут опасность для людей, например взрывы, пожар, отравление.

    Освещенность помещений при работе резервного освещения принимают на уровне не менее 30% от нормируемой освещенности для данного типа помещения.

Область применения. Определения

6.1.1. Настоящий раздел Правил распространяется на установки электрического освещения зданий, помещений и сооружений наружного освещения городов, поселков и сельских населенных пунктов, территорий предприятий и учреждений, на установки оздоровительного ультрафиолетового облучения длительного действия, установки световой рекламы, световые знаки и иллюминационные установки.

6.1.2. Электрическое освещение специальных установок (жилых и общественных зданий, зрелищных предприятий, клубных учреждений, спортивных сооружений, взрывоопасных и пожароопасных зон) кроме требований настоящего раздела должно удовлетворять также требованиям соответствующих глав разд. 7.

6.1.3. Питающая осветительная сеть — сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

6.1.4. Распределительная сеть — сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов, щитков и пунктов питания наружного освещения.

6.1.5. Групповая сеть — сеть от щитков до светильников, штепсельных розеток и других электроприемников.

6.1.6. Пункт питания наружного освещения — электрическое распределительное устройство для присоединения групповой сети наружного освещения к источнику питания.

6.1.7. Фаза ночного режима — фаза питающей или распределительной сети наружного освещения, не отключаемая в ночные часы.

6.1.8. Каскадная система управления наружным освещением — система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения.

Область применения. Определения

6.1.1. Настоящий раздел Правил распространяется на установки электрического освещения зданий, помещений и сооружений наружного освещения городов, поселков и сельских населенных пунктов, территорий предприятий и учреждений, на установки оздоровительного ультрафиолетового облучения длительного действия, установки световой рекламы, световые знаки и иллюминационные установки.

6.1.2. Электрическое освещение специальных установок (жилых и общественных зданий, зрелищных предприятий, клубных учреждений, спортивных сооружений, взрывоопасных и пожароопасных зон) кроме требований настоящего раздела должно удовлетворять также требованиям соответствующих глав разд. 7.

6.1.3. Питающая осветительная сеть — сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

6.1.4. Распределительная сеть — сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов, щитков и пунктов питания наружного освещения.

6.1.5. Групповая сеть — сеть от щитков до светильников, штепсельных розеток и других электроприемников.

6.1.6. Пункт питания наружного освещения — электрическое распределительное устройство для присоединения групповой сети наружного освещения к источнику питания.

6.1.7. Фаза ночного режима — фаза питающей или распределительной сети наружного освещения, не отключаемая в ночные часы.

6.1.8. Каскадная система управления наружным освещением — система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения.

6.1.9. Провода зарядки светильника — провода, прокладываемые внутри светильника от установленных в нем контактных зажимов или штепсельных разъемов для присоединения к сети (для светильника, не имеющего внутри контактных зажимов или штепсельного разъема, — провода или кабели от места присоединения светильника к сети) до установленных в светильнике аппаратов и ламповых патронов.

Аварийное освещение медицинских помещений

    По отношению к помещениям медицинского назначения существуют дополнительные требования к аварийному освещению, установленные в ГОСТ Р 50571.28-2006. В обязательном порядке хотя бы один светильник, подключенный к сети аварийного освещения, должен быть установлен в помещении для экстренных процедур и в помещениях группы 1 (классификация медицинских помещений по ГОСТ Р 50571.28-2006).

    В помещениях группы 2 не менее 50% светильников необходимо подключать к сети аварийного освещения. Необходимо в этих помещениях также предусмотреть возможность переключения на аварийное электроснабжение медицинского оборудования.

    В п. 4.6 СП 31-110-2003 даны рекомендации по установке светильников дежурного освещения в медицинских учреждениях. Так же следует учитывать требования СП 158.13330.

Резервные источники питания

    В качестве резервных источников питания систем безопасности (включая аварийное освещение) могут быть использованы: аккумуляторные батареи, гальванические элементы, генераторные установки, отдельные линии электрической сети, не зависимые от сети, используемой в штатном режиме.

    Требования к резервным источникам питания приведены в Главе 556.5 ГОСТ Р 50571.29-2009.

    Требования к аккумуляторам, входящим в состав светильников аварийного освещения, содержатся в ГОСТ Р МЭК 60598-2-22-99. Как правило, применяют герметичные никель-кадмиевые аккумуляторы и свинцово-кислотные с регулируемым клапаном.

    В статье система аварийного освещения описана кратко в тезисной форме. Для более полного понимания представленного материала необходимо внимательно изучить все упомянутые нормативные документы, особенно в отношении способов прокладки кабельных линий по помещениям зданий.

Виктор Чернов

20 июля  2014 г.

К ОГЛАВЛЕНИЮ (Все статьи сайта

Цепи автомобилей выпуска до 2003 года, защищаемые плавкими предохранителями

Электрические цепи, защищаемые плавкими предохранителями

Верхний блок предохранителей

№ предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Электродвигатель отопителя, электронасос системы отопителя*

Электродвигатель дополнительного отопителя*

Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ,

таймер управления подогревателем – отопителем**,

свет заднего хода,

сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, – 4063)

Аварийная световая сигнализация

светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**

Дистанционный выключатель аккумуляторной батареи, радиооборудование

Электродвигатели очистителя и омывателя ветрового стекла

Звуковой сигнал, прикуриватель, розетка переносной лампы

Нижний блок предохранителей

№ предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Светильник (светильники**) освещения кабины,

плафон грузового салона (ГАЗ -2705, -27057)

Освещение приборов, подогреватель – отопитель

Задний противотуманный свет

Габаритный свет (правый передний, левый задний фонари),

сигнализатор габаритного света, фонари освещения номерного знака

Габаритный свет (правый передний, левый задний фонари)

Ближний свет ( левая фара), электрокорректор фар

Ближний свет ( правая фара), сигнализатор дальнего света

Дальний свет ( левая фара)

Дальний свет ( правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Защитные меры безопасности

6.1.37. Защитное заземление установок электрического освещения должно выполняться согласно требованиям гл. 1.7, а также дополнительным требованиям, приведенным в пп. 6.1.38 — 6.1.47, 6.4.9 и гл. 7.1, 7.2, 7.3, 7.4.

6.1.38. Защитное заземление металлических корпусов светильников общего освещения с лампами накаливания и с лампами люминесцентными, ДРЛ, ДРИ, ДРИЗ, натриевыми со встроенными внутрь светильника пускорегулирующими аппаратами следует осуществлять:

1. В сетях с заземленной нейтралью — присоединением к заземляющему винту корпуса светильника РЕ проводника.

Заземление корпуса светильника ответвлением от нулевого рабочего провода внутри светильника запрещается.

2. В сетях с изолированной нейтралью, а также в сетях, переключаемых на питание от аккумуляторной батареи, — присоединением к заземляющему винту корпуса светильника защитного проводника.

При вводе в светильник проводов, не имеющих механической защиты, защитный проводник должен быть гибким.

6.1.39. Защитное заземление корпусов светильников общего освещения с лампами ДРЛ, ДРИ, ДРИЗ, ДНаТ и люминесцентными с вынесенными пускорегулирующими аппаратами следует осуществлять при помощи перемычки между заземляющим винтом заземленного пускорегулирующего аппарата и заземляющим винтом светильника.

6.1.40. Металлические отражатели светильников с корпусами из изолирующих материалов заземлять не требуется.

6.1.41. Защитное заземление металлических корпусов светильников местного освещения на напряжение выше 50 В должно удовлетворять следующим требованиям:

1. Если защитные проводники присоединяются не к корпусу светильника, а к металлической конструкции, на которой светильник установлен, то между этой конструкцией, кронштейном и корпусом светильника должно быть надежное электрическое соединение.

2. Если между кронштейном и корпусом светильника нет надежного электрического соединения, то оно должно быть осуществлено при помощи специально предназначенного для этой цели защитного проводника.

6.1.42. Защитное заземление металлических корпусов светильников общего освещения с любыми источниками света в помещениях как без повышенной опасности, так и с повышенной опасностью и особо опасных, во вновь строящихся и реконструируемых жилых и общественных зданиях, а также в административно-конторских, бытовых, проектно-конструкторских, лабораторных и т.п. помещениях промышленных предприятий (приближающихся по своему характеру к помещениям общественных зданий) следует осуществлять в соответствии с требованиями гл. 7.1.

6.1.43. В помещениях без повышенной опасности производственных, жилых и общественных зданий при напряжении выше 50 В должны применяться переносные светильники класса I по ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности».

Групповые линии, питающие штепсельные розетки, должны выполняться в соответствии с требованиями гл. 7.1, при этом в сетях с изолированной нейтралью защитный проводник следует подключать к заземлителю.

6.1.44. Защитные проводники в сетях с заземленной нейтралью в групповых линиях, питающих светильники общего освещения и штепсельные розетки (пп. 6.1.42, 6.1.43), нулевой рабочий и нулевой защитный проводники не допускается подключать под общий контактный зажим.

6.1.45. При выполнении защитного заземления осветительных приборов наружного освещения должно выполняться также подключение железобетонных и металлических опор, а также тросов к заземлителю в сетях с изолированной нейтралью и к РЕ (PEN) проводнику в сетях с заземленной нейтралью.

6.1.46. При установке осветительных приборов наружного освещения на железобетонных и металлических опорах электрифицированного городского транспорта в сетях с изолированной нейтралью осветительные приборы и опоры заземлять не допускается, в сетях с заземленной нейтралью осветительные приборы и опоры должны быть подсоединены к pen проводнику линии.

6.1.47. При питании наружного освещения воздушными линиями должна выполняться защита от атмосферных перенапряжений в соответствии с гл. 2.4.

6.1.48. При выполнении схем питания светильников и штепсельных розеток следует выполнять требования по установке УЗО, изложенные в гл. 7.1 и 7.2.

6.1.49. Для установок наружного освещения: освещения фасадов зданий, монументов и т.п., наружной световой рекламы и указателей в сетях TN-S или TN-C-S рекомендуется установка УЗО с током срабатывания до 30 мА, при этом фоновое значение токов утечки должно быть, по крайней мере, в 3 раза меньше уставки срабатывания УЗО по дифференциальному току.

Критерии выбора фотореле

При выборе фотореле надо учитывать несколько факторов:

• Климатические условия эксплуатации;
• Необходимые опции прибора;
• Условия эксплуатации объекта, на котором устанавливается реле;
• Свои финансовые возможности и другие нюансы.

В северных районах где сезонный перепад температур имеет большой интервал от +30 до –40 ̊С, рекомендуется ставить приборы внутри отапливаемого сооружения с выносным светочувствительным элементом. Это значительно продлевает срок службы и способствует стабильной  работе.

В прибрежных, портовых городах с влажным климатом используются приборы с выносным датчиком или встроенным в корпус, но с высокой степенью влагозащиты IР65.

На частных загородных домах, где проживающие находятся не постоянно, чаще в  выходные и праздничные дни для экономии электроэнергии рационально использовать реле с таймером или программным управлением. Тогда можно будет установить временной интервал работы прибора в течении суток, когда в доме появляются люди.

Классические схемы подключения фотореле

Рассмотрим несколько вариантов схем и особенности подключения фотореле, в большинстве случаев на корпусе изделия отображается схема его подключения

Обратите внимание, что фаза обозначается буквой «L» провод всегда с изоляцией красного цвета, нейтральный провод синего цвета обозначается буквой «N» и заземление с желто-зеленой изоляцией «РЕ»

Пример размещения схемы подключения на корпусе фотореле ФР-601

Это самая простая схема без дополнительных опций, обратите внимание, что лампы в цепи подключаются параллельно, в этом варианте при перегорании одной остальные будут работать. Схема подключения ФР с датчиком движения

Схема подключения ФР с датчиком движения

Датчики движения можно устанавливать в цепи после фотореле или до него сразу после РЩ или распределительной коробки. Это зависит от выгодных условий расположения на отдельно взятых объектах.

Стрелками показано, что не имеет значения, в какой последовательности подключаются элементы. Не зависимо от очередности установки светильник не загорится, пока не замкнутся контакты всех трех устройств. Один вариант из условий срабатывания системы, при наступлении темноты сработает фотореле, интервал времени  установленного на таймере рабочий, контакты замкнуты. Для полного срабатывания  освещения должны появиться движущие объекты, только тогда все элементы коммутации будут замкнуты, ток пройдет на лампы освещения. Обратите внимания, что все приборы подключаются в разрыв фазного провода, требования ПУЭ  п.1.1.29. и п.1.1.30. Такая схема редко используется на практике, таймер обычно производители делают в одном корпусе с реле.

Такие схемы позволяют использовать маломощные фотореле в цепях с большими токами, где в качестве приборов освещения используются прожектора с лампами большой мощности.

Фотореле при срабатывании включает электромагнитную катушку пускателя, магнит втягивает сердечник, на верхней части которого находится группа мощных контактов, в результате нижние и подвижные верхние  контакты цепи замыкаются.

Схемы подключения с выносными фотоэлементами

Надо учитывать, что реле с выносным датчиком освещения имеют ограничения по длине провода от датчика до реле, это зависит от модели изделия 1 – 150м.

Отличие реле включения фар на «Волге»

В схеме применяется универсальные электромагнитное реле отдельно для ближнего и дальнего света, кроме автомобиля Газ 3110 в схеме которого применяется реле особой конструкции, переключающее свет фар. Электромагнитное реле состоит из одного или двух неподвижных контактов, подвижного контакта закреплённого на якоре электромагнитной катушки и электромагнита. При подаче напряжение на выводы катушки в ней создаётся электромагнитное поле намагничивающее сердечник к которому притягивается якорь замыкая контакты.

Реле включения фар Газ 3110 так же как и универсальное реле имеет электромагнит, но к его якорю крепится не только подвижный контакт, а ещё и рычаг переключающего устройства. При переключении света фар на реле кратковременно подаётся питание, якорь электромагнитного реле притягивается замыкая дополнительные контакты дальнего света и приводя в действие переключательный механизм. После отпускания рычага переключения фар рвётся цепь на катушку электромагнита реле якорь отходит размыкая дополнительные контакты, а переключающее устройство замыкает контакты ближнего или дальнего света фар.
