Электросхема двигателя и карбюратора газели 402, 406 и инжекторной 405

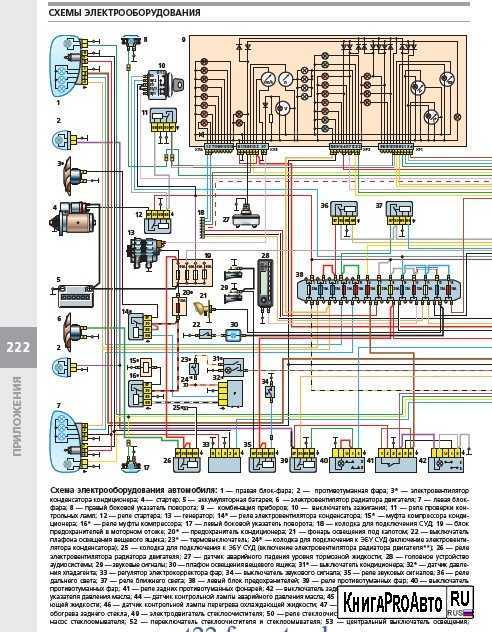

Схема электропроводки автомобиля Газель с двигателем 405

Электрооборудование автомобиля включает в себя массу элементов, которые обеспечивают функционирование автомобиля. Основными элементами являются аккумуляторная батарея, генератор и стартер. Именно на приведение стартера в действие рассчитано электрооборудование автомобиля, никак ни на музыку и все остальное. В первую очередь запуск двигателя и все остальное.

Принципиальные понятия

Открыв капот Газель 405 можно увидеть огромную массу проводов, особенно если там установлен инжектор. Как известно, принцип работы инжекторного мотора сильно отличается от карбюраторного и включает в себя массу электрических элементов, найти которые может помочь только электросхема. Она выглядит как большая карта, на которой отмечены все провода и кабели, что проложены в машине, куда и откуда они следуют, что за чем подключается. Необходимость в составлении этих схем связана с тем, что в автомобиле используется переменный ток, и просто так здесь не разобраться. Графически на схеме Газель 405 можно увидеть абсолютно все элементы, как основные (аккумулятор,прерыватель распределитель, катушка зажигания, стартер, генератор, свечи), так и все побочные (фары, дворники, радио, стеклоподъёмники и прочее).

Важность схем

Понять какую принципиальную важность имеет электросхема Газель 405 можно просто исходя из того насколько часто приходится чинить этот автомобиль. Ведь, как правило, покупается он не для личных нужд, а как коммерческая машина

Это означает, что ездит он каждый день. Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:

Подверженность природным условиям (нарушение изоляции проводов, короткие замыкания).
Низкое качество сборки (дешевые и плохие провода, которые не служат долго).
Плохое топливо, которое пагубно влияет на электрические составляющее зажигания и впрыска.

И только воспользовавшись схемой электрооборудования можно разобраться в том, где находится какой прибор и какие провода к нему подходят.

Если попробовать заменить в системе что-то самостоятельно, не заглянув в схему, то можно банально перепутать провода и сделать такое с автомобилем, что потом придется менять всю проводку в машине.

Просто банально два замкнутых проводка вполне могут сделать такое замыкание, так что перед тем, как лезть под капот Газели всегда нужно приготовить заранее схему.

https://youtube.com/watch?v=6EK4NudvvtY

Замена проводки

Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
соединяются с помощью клемм электронные компоненты и контрольные приборы;
проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок

Источник

АВТОЭЛЕКТРИК

Еще один немаловажный момент — это диагностика целостности электроцепей.

Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр счетчик суммарного пробега ; 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки.

Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Если он есть, то сигнал скорости брать с этого контакта. Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация: Наиболее длинный и тонкий жгут предназначен для задней части; Более короткий — для салона; Наибольший по количеству проводов и разъемов — для подкапотного пространства.

Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Подключить к розовому проводу с синей полоской, который идет к лампе над прикуривателем. Х3 — розетка переносной лампы.

Система стеклоочистки, включающая в себя электродвигатель и щетки стеклоочистителя. Какие элементы включает в себя электросхема Газель, какие неисправности для нее характерны?

Все жгуты соединены с передним жгутом проводов по средствам соединительных разъёмов. Все просто, потребуется для ЗМЗ Подкапотный жгут проводов;. Видео инструкция по установке панели 3- 5, Она состоит из множества компонентов, каждый из которых выполняет определенную функцию.

Так выглядит двигатель ЗМЗ Перестановка электропроводки двигателя Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. В том случае, если тестер покажет более 0.

Как определить неисправность? Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. ГАЗель за 40т электрика #4

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

Наиболее длинный и тонкий жгут предназначен для задней части;
Более короткий – для салона;
Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

Закрепляем жгут в салоне;
Протаскиваем второй жгут проводов под капот и закрепляем;
Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

В подкапотном пространстве:

Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
Подключаем коммутатор;
Подаем провод на генератор;
Соединяем регулятор напряжения;
Подключаем катушку зажигания;
Соединяем клеммы стеклоочистителя, реле поворотов;

Подсоединяем разъем к блоку предохранителей;
Подаем провод на отопитель;
Соединяем на рулевой колонке переключатель света;
На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели – 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

Общие сведения

Схема электропроводки в автомобиле ГАЗ с двигателем карбюратор или инжектор состоит из множества компонентов.

Система зажигания. Этот узел состоит из разных компонентов, основными являются распределительное устройство, свечи, а также высоковольтные провода, передающие заряд. От работоспособности этой системы зависит функциональность двигателя и его работа в принципе.
Оптическая система. В нее входят все внешние фары, начиная от габаритов и заканчивая стоп-сигналами и противотуманками.
Освещение в салоне авто, в том числе на приборной панели.
Электронная система управления двигателем (в зависимости от модели авто).
Система стеклоочистки, включающая в себя электродвигатель и щетки стеклоочистителя.
Топливная система, одним из основных компонентов которой является насос.
Аккумуляторная батарея и генераторный узел.
Аудиосистема, если имеется, и т.д.

Общее в электрооборудовании «Газелей»

Несмотря на множество модификаций, принцип построения электросхемы один и тот же на всех автомобилях. Все потребители электрической энергии питаются от постоянного напряжения 12 Вольт. Масса кузова и силового агрегата является минусовым проводом, схема электрооборудования двухпроводная.

Расположение аккумулятора в Газели В любой схеме есть следующие элементы:

Аккумуляторная батарея. Она необходима для запуска двигателя. Разряженный аккумулятор доставляет немало хлопот автовладельцам;
Генератор. От генератора во время работы двигателя получают электроэнергию все потребители, и генератор подзаряжает аккумуляторную батарею;
Стартер. Устройство, которое запускает двигатель. Если стартер неисправен, машину можно завести с толкача. Но это делать не рекомендуется;
Блок предохранителей. Предохранители необходимы для того, чтобы в случае короткого замыкания не горела проводка, и не выходили из строя потребители. Предохранители собраны в одном месте, так легче их обнаруживать и искать неисправности;
Потребители электроэнергии: Лампы фонарей и фар, габаритов, освещения салона;
Задние габаритные фонари на Газели
Комбинация приборов;
Мотор системы отопления;
Аудиосистема;
Прочие потребители (прикуриватель, мотор стеклоочистителей и проч.).

Различные датчики;
Электропроводка со штекерами;
Реле.

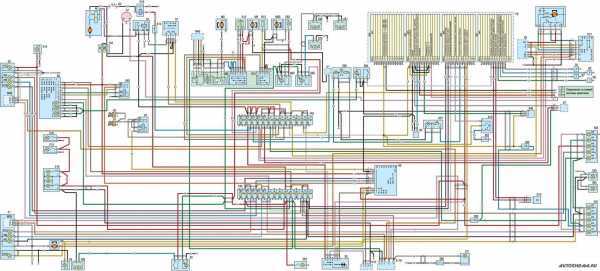

Схема электрооборудования ГАЗ-3302, 2705 с двигателем ЗМЗ-405

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода

Бортовая сеть – постоянного тока, с номинальным напряжением 12В.

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Любые работы с электрооборудованием автомобиля производите только при отключенной аккумуляторной батарее.

Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.

При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.

Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку.

При замене предохранителей запрещается применять отвертки и металлический инструмент, так как это может привести к короткому замыканию в цепях электрооборудования.

Запрещается отсоединять аккумуляторную батарею на работающем двигателе, так как это приведет к выходу из строя регулятора напряжения и элементов электронного оборудования автомобиля.

Во избежание выхода из строя диодов выпрямительного блока запрещается проверять их мегомметром или контрольной лампой, питаем ой напряжением более 12 В, а также проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.

При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора.

Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.

Запрещается проверять работоспособность системы зажигания «на искру» между наконечниками высоковольтных проводов и «массой», так как это приведет к выходу из строя элементов электронного оборудования.

Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными.

Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи.

При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода от клемм батареи.

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:

Вследствие естественного износа проводов;
Расслоения изоляции из-за естественного старения;
Механических повреждений (перегибы, задиры);
Коротких замыканий в той или иной электроцепи;
Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

Высоковольтные провода;
Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
Катушка зажигания;
Реле уровня заряда АКБ;
Контактная группа блока предохранителей;
Замок зажигания.

Схема электропроводки Газель 406: особенности устройства

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Соответственно, что собираясь заменить двигатель на Газели, владельцы отдают предпочтение более современному инжекторному мотору, например ЗМЗ-4061 или ЗМЗ-4063.

Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.

Тогда часто устанавливался 402 мотор, а схема проводки Газель на мотор 406, который появился в производственной программе автозавода в 1998 году, имела свои конструктивные особенности, не совместимые с разными типами двигателей.

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

Другая форма соединительных колодок;
Иная схема подключения приборов;
Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

Устанавливается электровентилятор на радиатор охлаждения;
Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Замена проводки

Совет: замена работоспособных контрольных приборов на панели из-за новых разъемов неоправданная.

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
соединяются с помощью клемм электронные компоненты и контрольные приборы;
проверяется с помощью тестеров вольтаж и правильность подключения.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

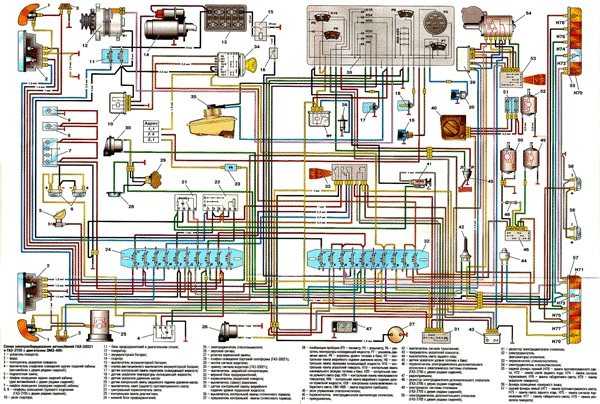

Электросхема Газель 3302 двигатель 402 карбюратор

В1 – датчик указателя давления масла; В2 – датчик сигнализатора аварийного давления масла; В7 – датчик указателя температуры охлаждающей жидкости; В8 – датчик перегрева двигателя; В12 – датчик указателя уровня топлива; В20 – термовыключатель вентилятора системы охлаждения; В46 – датчик спидометра; В67 – датчик уровня тормозной жидкости; В68 – датчик-распределитель; В93 – датчик контрольной лампы воздушной заслонки карбюратора; D4 – блок управления ЭПХХ; Е1, Е2 – левая и правая фары; Е3, Е4 – левая и правая противотуманные фары; Е7, Е8 – левый и правый указатели поворота; Е9, Е10 – левый и правый боковые повторители поворота; Е16 – плафон освещения салона; Е27, Е28 – левый и правый задние фонари; Е30, Е72 – подсветка номерного знака; Е35 – освещение моторного отсека; Е59 – прикуриватель; Е61 – освещение багажника; Е71 – освещение вещевого ящика; Е80 – дополнительный стоп-сигнал; Е81, Е82 – задний фонарь в крышке багажника; F1-F4 – свечи зажигания; F41 – блок предохранителей левый; F42 – блок предохранителей правый; F43 – блок предохранителей в моторном отсеке; G1 – генератор; G2 – аккумуляторная батарея; Н1, Н2 – звуковые сигналы; Н7 – индикатор аварийного давления масла; Н8 – индикатор перегрева; Н16 – индикатор правого поворота; Н17 – индикатор левого поворота; Н19 – индикатор резерва топлива; Н20 – индикатор дальнего света фар; Н30 – индикатор включенного стояночного тормоза; Н54 – индикатор неисправности генератора; Н56 – индикатор падения уровня тормозной жидкости; Н62, Н63 – лампы габаритного освещения передние; Н64, Н65 – лампы фар; Н66–Н69 – лампы подсветки; Н70, Н71 – задние противотуманные фонари; Н72, Н73 – фонари заднего хода; Н74, Н75 – стоп-сигналы; Н76, Н77 – лампы габаритного освещения задние; Н78, Н79 – задние указатели поворота; Н80 – индикатор габаритного света; Н81 – контрольная лампа-дублер; Н92 – контрольная лампа воздушной заслонки карбюратора; Н97 – индикатор обогрева сидений; К1 – реле стартера; К3 – реле стеклоочистителя; К7 – реле звукового сигнала; К12 – реле указателей поворота; К13 – реле индикатора стояночного тормоза; К20 – реле противотуманных фар;

К36 – реле электродвигателя вентилятора системы охлаждения; К40 – реле фар; К42 – реле обогрева заднего стекла; К54 – реле обогрева сидений; М1 – стартер; М2 – электродвигатель вентилятора отопителя; М3 – электродвигатель вентилятора охлаждения двигателя; М4 – стеклоочиститель; М5 – насос стеклоомывателя; М19 – привод антенны; Р1 – спидометр; Р2 – комбинация приборов; Р3 – тахометр; Р5 – вольтметр; Р6 – указатель температуры охлаждающей жидкости; Р7 – указатель давления масла; Р8 – указатель уровня топлива; R1– R4 – помехоподавительные резисторы; R12 – резистор вентилятора отопителя; R14 – нагревательный элемент заднего стекла; R17, R18 – обогреватели сидений; R25, R26 – обогреватели жиклеров омывателя стекла; S1 – выключатель зажигания; S5 – выключатель аварийной сигнализации; S6 – переключатель вентилятора отопителя; S9 – переключатель указателей поворота; S12 – переключатель стеклоочистителя; S18 – выключатель противотуманных фонарей; S19 – выключатель противотуманных фар; S29 – выключатель фонаря заднего хода; S30 – выключатель стоп-сигналов; S36 – выключатель звукового сигнала; S39 – центральный переключатель освещения; S52 – выключатель стояночного тормоза; S54 – выключатель проверки исправности ламп индикаторов; S61 – выключатель обогрева заднего стекла; S63 – переключатель антенны; S70, S71 – дверные выключатели; S72 – выключатель системы ЭПХХ; S77 – выключатель освещения вещевого ящика; S91, S92 – выключатели обогрева сидений; S109 – выключатель подогрева жиклеров омывателя; Т1 – катушка зажигания; V1 – регулятор напряжения; V2 – коммутатор системы зажигания; V3 – электромагнитный клапан ЭПХХ; U2 – магнитола; Х3 – розетка переносной лампы.

Общее в электрооборудовании «Газелей»

Расположение аккумулятора в Газели В любой схеме есть следующие элементы:

Аккумуляторная батарея. Она необходима для запуска двигателя. Разряженный аккумулятор доставляет немало хлопот автовладельцам;
Генератор. От генератора во время работы двигателя получают электроэнергию все потребители, и генератор подзаряжает аккумуляторную батарею;
Стартер. Устройство, которое запускает двигатель. Если стартер неисправен, машину можно завести с толкача. Но это делать не рекомендуется;
Блок предохранителей. Предохранители необходимы для того, чтобы в случае короткого замыкания не горела проводка, и не выходили из строя потребители. Предохранители собраны в одном месте, так легче их обнаруживать и искать неисправности;
Потребители электроэнергии: Лампы фонарей и фар, габаритов, освещения салона;
Задние габаритные фонари на Газели
Комбинация приборов;
Мотор системы отопления;
Аудиосистема;
Прочие потребители (прикуриватель, мотор стеклоочистителей и проч.).

Различные датчики;
Электропроводка со штекерами;
Реле.

Возможные неполадки проводки и методы их устранения

Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:

Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.

Виды силовых агрегатов

Производителем Газелей бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод.

Изначально при производстве и сборке транспортов использовались два вида двигателей:

карбюраторные двигатели, выпускавшиеся на УМЗ;
инжекторные и карбюраторные двигатели, которые поставлял ЗМЗ (Заволжское предприятие).

Схема автомобиля Газель Суть такого подхода заключалась в том, чтобы модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Разумеется, в случае с грузовыми машинами схема электроцепи была переделана.

Для отдельных типов моторов применялась разная схема:

В транспортах с инжектором ДВС изначально были более требовательны в плане работа системы воспламенения топливной смеси. Такие агрегаты оснащались элементами электронного зажигания, узлами управления впрыском. Разумеется, в таких агрегатах качество топлива играет немаловажную роль.
Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и они обладают определенными особенностями. Разумеется, схема электропроводки в карбюраторных моторах отличается от инжекторов.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель стал выпускать версию под названием «бизнес дизель». В случае с дизелем схема электропроводки также потерпела определенные изменения. В частности, такие транспорты стали оборудоваться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео — MR. BORODA).

Схема электропроводки ГАЗ-З302 и ГАЗ-2705 с двигателями семейства ЗМЗ-406

Схема для более подробного исследования состоит из двух частей.

Отказы электрооборудования объясняются простейшими причинами, такими как коррозия контактов разъемов, выход из строя предохранителя, перегорание плавкой вставки или повреждение реле

Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов.

В случае применения для поиска неисправности диагностических приборов тщательно спланируйте (в соответствии с прилагаемыми электрическими схемами), в какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.

В число основных диагностических приборов входят тестер электрических цепей или вольтметр (можно использовать и 12-вольтовую контрольную лампу с комплектом соединительных проводов), индикатор обрыва цепи (пробник), включающий лампу собственный источник питания и комплект соединительных проводов.

Кроме того, всегда следует иметь в автомобиле комплект проводов для пуска двигателя от внешнего источника питания (аккумуляторной батареи другого автомобиля), оборудованных зажимами типа «крокодил».

Как уже было упомянуто, перед тем как приступить к проверке цепи с помощью диагностического оборудования, определите по схемам места его подключения.

Схема электропроводки Газель: 402 двигатель нуждается в подготовке к зиме

Хотя до зимы еще есть время, побеспокоиться об электрических компонентах вашей Газели следует заранее. Ведь с наступлением холодов, а ночные заморозки бывают уже и ранней осенью, возникают трудности с запуском холодного двигателя, и от того, в каком техническом состоянии находится проводка на Газель 402, зависит ваш рабочий день.

Проблемы с электрикой быстро превратят авто в неподвижный сугроб

Посудите сами:

либо вы, почти разрядив аккумулятор, все же заводите автомобиль и выезжаете на работу, но на следующее утро история повторяется;
либо на «галстуке» отправляетесь в ближайшую автомастерскую, где услышите от штатного электрика стоимость работ и запчастей, которые вам предстоит оплатить для восстановления работоспособности автомобиля.

Обратите внимание! Виной всему не ваш «старый» аккумулятор – все зависит от того, в каком состоянии находятся проводка Газель 402 и электронные компоненты системы зажигания. Всего этого можно избежать, если знать, что именно вам нужно делать

Например, о том, насколько может быть опасна проблема с плохими контактами можно узнать из статьи Проводка на Газель 405: проблема с «массой» и т.п

Всего этого можно избежать, если знать, что именно вам нужно делать. Например, о том, насколько может быть опасна проблема с плохими контактами можно узнать из статьи Проводка на Газель 405: проблема с «массой» и т.п.
