Предохранители ваз 21043, карбюратор

Описание предохранителей на автомобиле ВАЗ 2107

Где находится блок предохранителей: в автомобилях семейства ВАЗ 2107 БП установлен в моторном отсеке с правой стороны, по линии переднего пассажирского сиденья. Модули упакованы в пластиковый корпус, сверху накрыты крышкой для предотвращения проникновения влаги, пыли, образования конденсата.

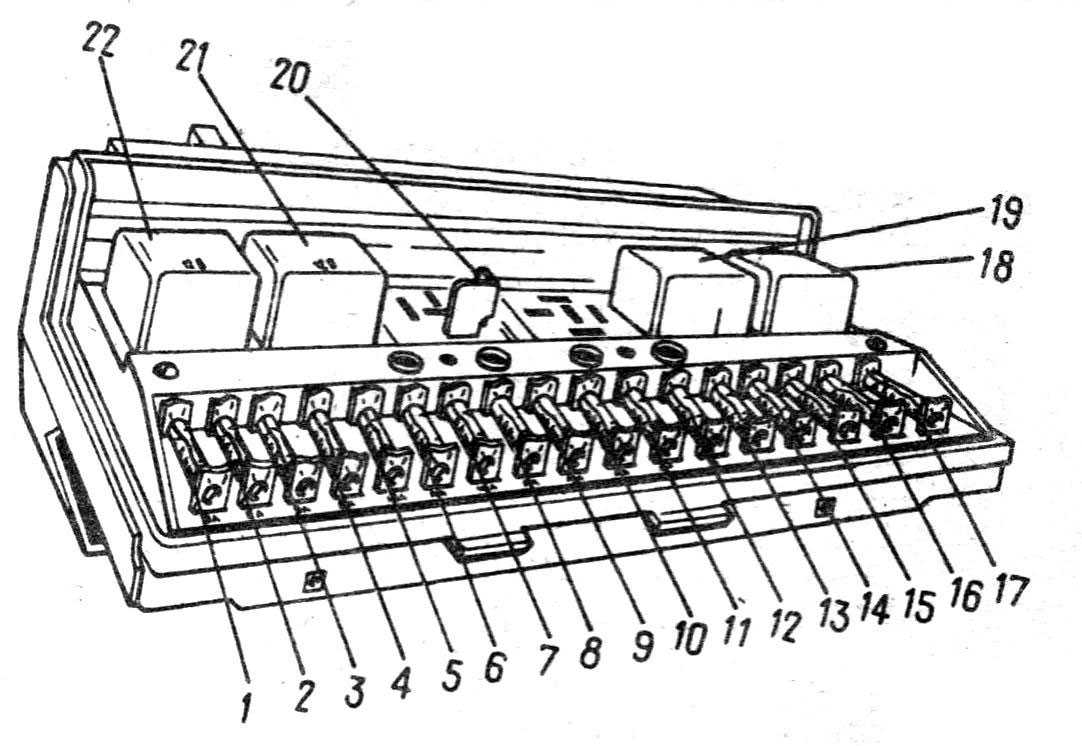

Блок старого образца

До начала 90-х годов серийные модели ВАЗ 2107 оснащались трубчатыми предохранителями с плавким элементом. Вследствие модернизации производства на пятерки устанавливали новый блок. Среди автомобилистов его называют «евроблок».

В БП старого образца установлена распиновка: 17 предохранителей, 6 реле магнитного типа для коммутации тока. Расположение плавильных элементов рядное, один над другим.

Случаи воспламенения не зафиксированы, но нагревы до критической температуры вполне допустимы. Ввиду того, что конструкция несовершенна, водителям часто приходится «следить» за плавильными элементами, подгибать концевики, менять модули.

К центральному питанию автомобиля ВАЗ 2107 БП подключается при помощи контактных разъемов. Во избежание некорректного соединения, провода с клеммами обозначены разным цветом. Тыльная часть БП «утоплена» в салон, в корпус вещевого ящика. Через отверстия которого подключается контактная плата.

Схема расположения

Наименование / ампераж	Обозначения / за что отвечает
F1 (8-10А)	Фонари заднего хода, силовой агрегат печного отопителя (печки), обогрева заднего стекла
F2 (8-10А)	Омыватель лобового стекла, дворники лобового стекла
F3/4 (8-10А)	Зарезервировано. Можно подключить подогрев сидений
F5 (16-20А)	Обогрев заднего стекла, контактное реле на стартер
F6 (8-10А)	Отвечает за прикуриватель, штатную розетку для подключения дополнительно освещения
F7 (16-20А)	Звуковой сигнал, электрический двигатель (вентилятор) системы охлаждения
F8 (8-10А)	Поворотники, аварийная сигнализация, контакты центрального замка
F9 (8-10А)	Противотуманные фары, реле генератора (на моделях инжекторного типа), бензонасос (топливный насос). Для карбюраторного типа дроссельная заслонка
F10 (8-10А)	Приборная панель, индикатор заряда аккумулятора, поворотники, датчик топлива, индикатор активации стояночного тормоза, датчик уровня жидкости в тормозной системе
F11 (8-10А)	Сигнальные огни стоп сигнала, освещение салона, выходы на стеклоподъемники (электропривод)
F12 (8-10А)	Левая сторона дальнего света, реле омывателя левой фары
F13 (8А-10А)	Правая сторона дальнего света, омыватель правой фары
F14 (8-10А)	Габариты левый и правый, подсветка номерного знака
F15 (8А/10А)	Габариты задние (левый и правый), подсветка приборной панели, подсветка прикуривателя, подсветка вещевого ящика
F16 (8-10А)	Правосторонняя лампа ближнего света, левый стеклоочиститель
F17 (8А/10А)	Левосторонняя лампа ближнего света

Цена за БП в сборе от 2200 рублей, поштучно каждый из плавильных элементов нового типа от 100 рублей. Цилиндрической формы отыскать модули все сложнее и сложнее. На вторичном рынке, разборках авто возможно имеется что-то в остатках.

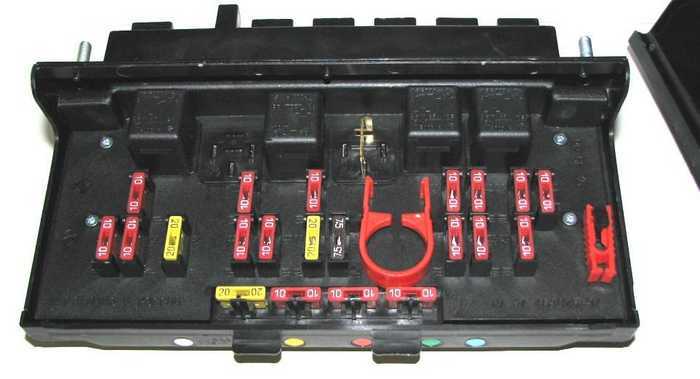

Блок нового образца

Главное преимущество евроблока в том, что конструкция обеспечивает максимальный контакт с плавильными элементами. Эффективность такой схемы очевидна.

Вместо цилиндрических модулей используются современные ножевые. Они установлены в два ряда. Демонтаж, замена осуществляются специальным пластиковым пинцетом. При отсутствии последнего, можно использовать отвертку с плоским наконечником, пластиковую лопатку, карту.

Нижняя часть корпуса выполнена из черного пластика. Как заверяет производитель – ударопрочного. Верхняя – прозрачная.

Идентифицировать неисправный предохранитель можно очень быстро. Достаточно открыть крышку и посмотреть на плавильный элемент. Черное пятно по центру — первый признак неисправности. Замена – дело техники.

Дополнительно в нижней части корпуса установлены четыре резервные модули для замены в пути.

Устройство и классификация предохранителей

На сегодняшний день существует несколько видов предохранителей для авто, которые различаются своей конструкцией, принципом работы и назначением. Существуют также узкоспециализированные модификации защитных реле, которые предназначены для спецтехники и большегрузных автомобилей.

Цилиндрические модификации

Автомобильные защитные реле цилиндрической формы использовались в конце прошлого века и устанавливались на автомобили от отечественных производителей.

Изначально такие предохранители изготавливались одного цвета, однако в последующем в зависимости от показателя номинального тока их стали маркировать различными цветами.

Недостатком такого типа автомобильных предохранителей является возможность получить удар током и ожог пальцев при установке и демонтаже защитных цилиндрических вставок. Реле не стандартизированы, поэтому автовладельцам при выборе приходилось изучать все технические характеристики и только тогда выбирать предохранитель для своего автомобиля.

Ножевые защитные планки

Ножевые планки имеют ряд преимуществ в сравнении с цилиндрическими модификациями. В первую очередь, это полная защита от поражения током и ожогов при их замене. Они имеют специальную изолированную часть, которая выполняется из прочного цветного пластика.

Корпус защитных планок выполнялся с прозрачной вставкой, что позволяло с легкостью определить сгоревший предохранитель и выполнить его замену. В общей сложности предлагалось три типоразмера ножевых автомобильных предохранителей:

Мини — с посадочным размером 16 мм.
Стандарт — 19 мм.
Макси — 34 мм.

Благодаря доступной стоимости и удобству использования ножевые предохранители для автомобилей пользовались популярностью на рынке. Они до сих пор с успехом устанавливаются на автомобили от отечественных и иностранных производителей. К их преимуществам можно отнести доступную стоимость, полную безопасность использования, возможность с легкостью подобрать защитное реле под определенный номинальный ток электроцепи в автомобиле.

Термические разновидности

На современных автомобилях, где требуется максимально возможная защита электроцепи транспортного средства, используют специальные термические предохранители, которые включают одновременно тепловую и электромагнитную защиту.

Конструкция такого реле напоминает автоматический выключатель, используемый в бытовой электросети. При замыканиях и перегрузках срабатывает тепловая и электромагнитная защита, что позволяет одновременно предупредить выход из строя различных электроблоков и не допустить возгорания проводки.

К преимуществам термических разновидностей относят:

Максимально возможная защита электроблоков и цепи проводки.
Полная безопасность использования.
Реле выполняется многоразовым, что позволяет использовать его повторно.

Термические автомобильные предохранители имеют высокую стоимость, однако благодаря своей специальной конструкции такие приспособления являются многоразовыми. На изолированном пластиковом корпусе реле имеются данные по его номинальной мощности, что существенно упрощает выбор.

Показатели порога срабатывания

Одной из характеристик автомобильных предохранителей является их порог срабатывания, то есть величина напряжения в сети, при котором наблюдается оплавление токопроводящей жилки и размыкание цепи проводки в автомобиле.

Расплавление такой защитной жилы происходит из-за воздействия высоких температур при повышенном напряжении в цепи. Соответственно, при изготовлении предохранителей используются различные по своим показателям плавкости жилки. Это позволяет выполнять реле для цепей с определенными показателями напряжения.

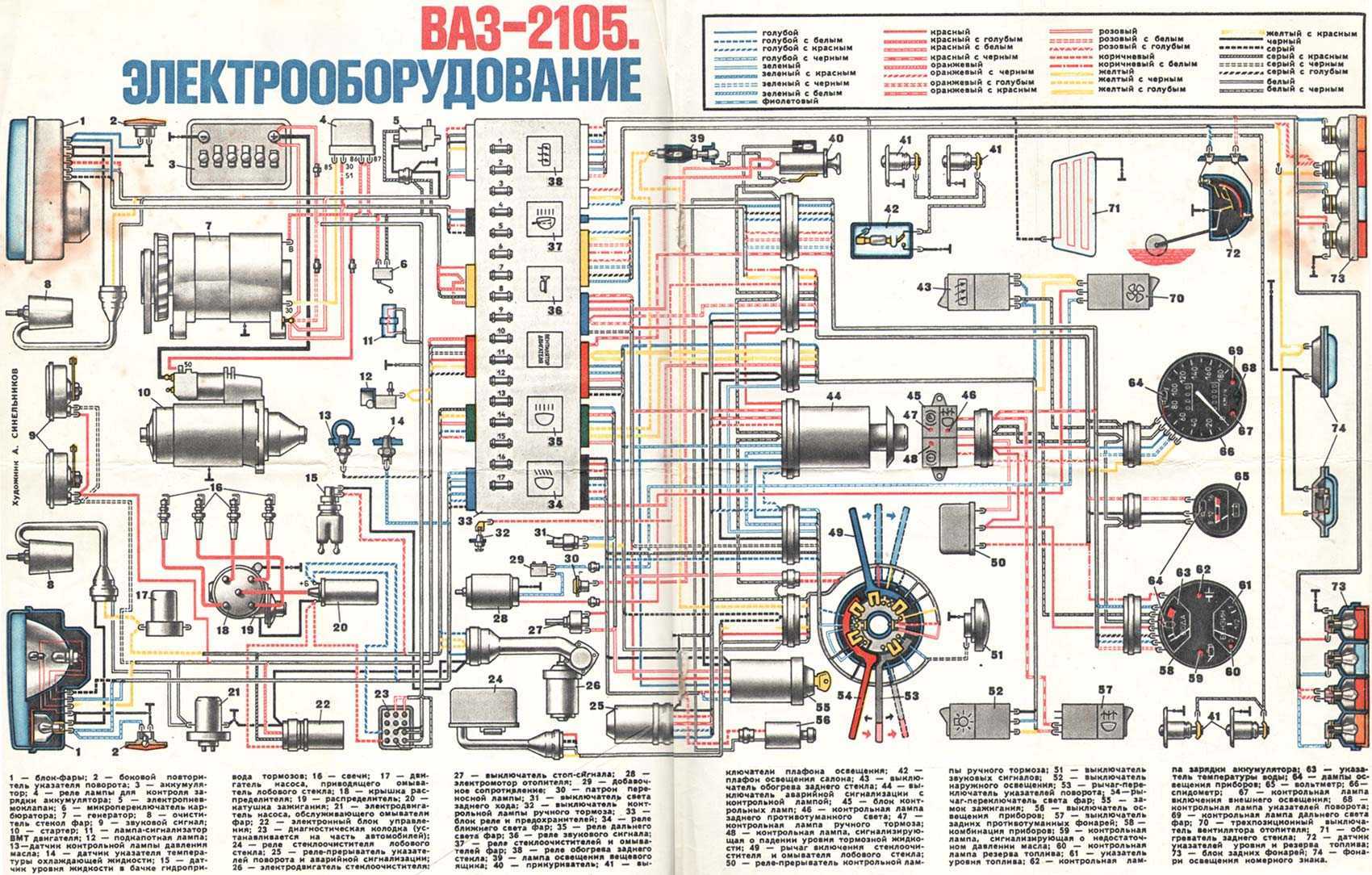

Принципиальная электрическая схема

Принципиальная электрическая схема блока реле и предохранителей, увеличенная:

Электрическая схема блока реле и предохранителей ВАЗ 2107

Данная схема полезна в случае, когда отказ цепей электропитания автомобиля не связан с неисправностью предохранителей и реле, а заключается в перегорании дорожек или обугливании контактных зон в блоке предохранителей и реле. Для ремонта блока требуется высокая квалификация. Иногда расходы по ремонту не оправданы. Рациональнее произвести агрегатную замену блока (целиком) хотя цена достаточно высока (около 2500 р).

Хотя приведена для автомобиля с контактным зажиганием, но она практически идентична инжекторному варианту.

Замена блока предохранителей ВАЗ 2107 на новый

Последовательность замены блока предохранителей ВАЗ 2107:

Снять клемму (или обе) аккумуляторной батареи.
Демонтировать фильтр воздушный.
Отключить жгут в нижней части блока предохранителей.
Снять крышку перчаточного отсека.
Отключить второй жгут от блока предохранителей.
Демонтировать два болта крепления блока.
Установить новый блок предохранителей.
Подключить электропроводку к новому блоку.
Смонтировать конструкцию в обратной последовательности.
Подключить клеммы аккумуляторной батареи (сначала положительную, затем отрицательную).

Блок реле и предохранителей является сердцем электрооборудования автомобиля. От его исправной работы зависит работоспособность всех электрических систем машины.

Замена предохранителя печки своими руками

Понять, что система отопления салона ВАЗ-2107 не работает, довольно просто. Для этого всего лишь необходимо завести машину и повернуть переключатель салонного отопителя. Если не появились звуки, характерные для работающего вентилятора печки, значит, необходимо искать причину неполадки и устранять её. Если отопительная система не функционирует ни на одном режиме, тогда чаще всего причина в сгоревшем предохранителе печки.

Сгорание защитного устройства — это самая частая поломка, которая устраняется заменой вышедшего из строя изделия. Заменить его очень просто. ВАЗ-2107 оборудован флажковыми предохранителями нового образца.

Схема блока предохранителей нового образца, установленного на автомобиле ВАЗ-2107

Блок защитных приспособлений расположен под капотом с правой стороны по ходу движения машины, и находится на перегородке между моторным отсеком и салоном. Чтобы добраться до блока, надо открыть капот. Обзору откроется пластиковая крышка блока, на которой находятся обозначения и названия деталей. За систему отопления отвечает изделие с маркировкой F7 в системе реле R1. Если вышел из строя этот элемент, параллельно не будут работать прикуриватель и подсветка бардачка.

Для замены необходимо приобрести новый флажковый предохранитель на тридцать ампер

При покупке изделия обязательно обращайте внимание на его нагрузку. Не устанавливайте изделия с увеличенным номинальным значением

Это может быть чревато серьёзными последствиями, вплоть до возгорания машины.

Для начала надо демонтировать сгоревший элемент с помощью пинцета, который находится в блоке. Дальше новая деталь устанавливается на штатное посадочное место, для фиксации контактов незначительно надо нажать на изделие.

На этом можно считать работу завершённой. Если защитный элемент вышел из строя через длительную его эксплуатацию, то дальше отопитель автомобиля будет работать без проблем.

Однако часто случаются ситуации, когда сразу же после замены детали происходит повторное её перегорание. Дело в том, что предохранитель установлен на автомобиль с целью защиты электрических цепей машины от перегрева и перегорания при больших нагрузках. Повторно вышедший из строя элемент может свидетельствовать о более серьёзных неполадках в электрической цепи отопления машины.

Замена реле

Замена реле включения обогрева заднего стекла, очистителей фар, ближнего и дальнего света фарРеле 113.3747-10 или взаимозаменяемые с ними новые реле 90.3747 (с пластмассовой крышкой) служат для включения обогрева заднего стекла, ближнего и дальнего света фар.

Они размещены в монтажном блоке.

На автомобилях, оборудованных очистителем фар, дополнительно установлено реле 904.3747.

Место расположения реле обозначено символами на внутренней стороне крышки блока.

Для замены снимаем реле съемником.

Замена реле зажигания и реле аварийной сигнализации и указателей поворота

Снимаем щиток приборов. Оба реле установлены в салоне на передней панели за щитком приборов.

Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

Головкой «на 10» отворачиваем гайку крепления реле.

Реле, подлежащее замене, отсоединяем от колодки.

Новое реле крепим на место, подложив под гайку провод «массы».

Замена реле включения стартера

Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.

Реле стартера установлено в моторном отсеке на правом брызговике.

Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.

Замена реле очистителя ветрового стекла

Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы.

Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами. Общий вид реле с колодкой

Технические данные для проверки реле очистки ветрового стекла

— Сопротивление обмотки реле, Ом 66±2

— Сопротивление обмотки прерывателя, Ом 23±1

— Число включений очистителя в минуту 9—17*.

После включения очистителя щетки могут сделать до четырех непрерывных двойных ходов, пока биметаллическая пластина не нагреется до рабочей температуры

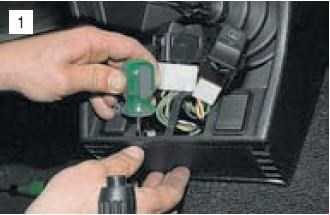

Поддев отверткой, снимаем левую обивку боковины.

Для ее последующей установки потребуются две новые кнопки крепления.

Крестообразной отверткой отворачиваем два самореза крепления реле.

Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар.

К нему можно подобраться снизу приборной панели.

Важно не ошибиться с соединительной колодкой

Колодка реле с четырьмя выводами (щиток приборов для наглядности снят)

Предохранители (F)

В ВАЗ 21074 используются вставки на номинальный ток 8 и 16 ампер. Кроме F5 и F7, все остальные рассчитаны на ток 8А.

Цепи управления обогревателем заднего стекла, ламп в фонарях заднего хода, вентилятора печки.
Электрооборудование очистителя и омывателя лобового стекла, передних наружных осветительных приборов;
Запасной;
Запасной;
Силовая часть обогревателя заднего стекла;
Разъемы прикуривателя и подключения переносной лампы;
Цепи звукового сигнала, вентилятора охлаждения радиатора системы охлаждения;
Цепи сигнализации поворотов при включении в режиме аварийки;
Защита регулятора напряжения в цепях генератора;
Аналогично F8, но при работе в штатном режиме указателей поворотов. Контрольные приборы на панели, сигнализация уровня топлива в баке, давления масла в двигателе, включения ручника и уровня жидкости в расширительном бачке тормозной системы;
Цепи ламп стопов и плафона освещения в салоне;
Освещение в правом переднем фонаре;
Освещение в левом переднем фонаре, сигнализация включенного состояния дальнего света;
Левая лампа передних габаритов, задних габаритов с правой стороны, освещение номера, освещения моторного отсека;
Правая лампа передних габаритов, задних габаритов с левой стороны, освещение приборной панели;
Ближний свет фар (правая сторона);
Ближний свет фар (левая сторона);

Следует помнить, что зачастую неисправности автомобиля, связанные с его электрооборудованием, устраняются путем банальной замены плавкой вставки. Поэтому настоятельно рекомендуется иметь под рукой запасные плавкие вставки используемых номиналов. Эта рекомендация справедлива для всех без исключения автомобилей.

Жгуты проводов передней панели, моторного отсека и задний жгут “семерки” соединяются через блок предохранителей ВАЗ 2107. Кроме соединения веток электропроводки, он выполняет важную функцию защиты от перегрузки и короткого замыкания. Давайте разберемся, что представляет собой блок предохранителей, где он расположен и за что отвечает каждый из его элементов.

Предохранитель цепи противотуманного света

Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника. Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника.

Вынимаем из панели корпус предохранителя,…

…отворачиваем его крышку и заменяем перегревший предохранитель.

Реле зажигания и реле аварийной сигнализации и указателей поворота

Оба реле установлены в салоне на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

Головкой «на 10» отворачиваем гайку крепления реле. Реле, подлежащее замене, отсоединяем от колодки. Новое реле крепим на место, подложив под гайку провод «массы».

При проверке следует быть осторожным, так как постоянно подключены к бортовой сети цепи звукового сигнала, лампы торможения, розетка для переносной лампы, освещение в салоне, цепи аварийной сигнализации и освещения.

Схема и расположение предохранителей ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104 : В Ладе

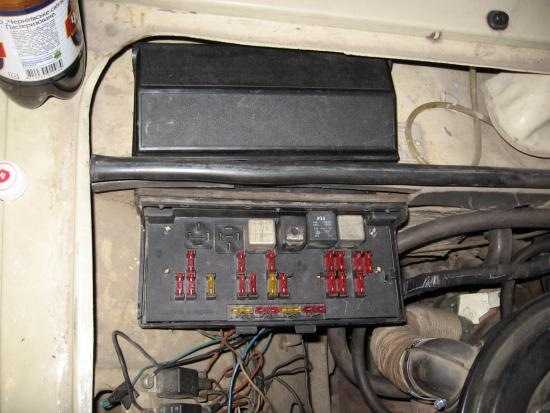

Блок предохранителей на ВАЗ-2107 расположен под капотом с пассажирской стороны на перегородке отсека двигателя с салоном. На крышке нанесена схема реле и предохранителей с нумерацией, как на фото:

Непосредственно сам блок выглядит следующим образом:

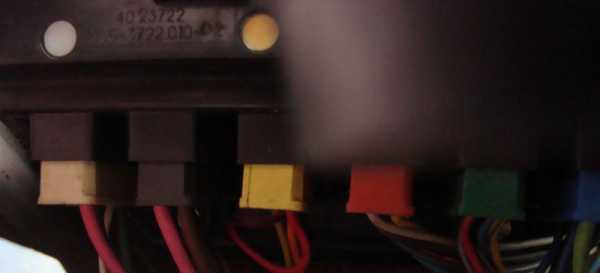

Снизу в моторном отсеке к нему подключены шесть разъемов, каждый из них имеет свое цветовое обозначение:

Так же публикуем информацию о том, какое реле и какой предохранитель за какую цепь отвечают:

Реле:

R1. — Реле включения обогрева заднего стекла.R2. — Реле включения дальнего света фар.R3. — Реле включения ближнего света фар.F1 — F17. — Предохранители автомобиля ВАЗ 2107.1. — Место установки реле включения очистителей и омывателей фар.2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.5. — Запасные предохранители.6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107

Предохранители:

F1 (10А)

электродвигатель отопителя
лампы света заднего хода
сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)

электродвигатель стеклоочистителя
электродвигатель очистителей фар
электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)

прикуриватель
часы

F7 (20А)

звуковые сигналы
реле сигналов
реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)

выключатель аварийной сигнализации с контрольной лампой
реле-прерыватель указателей поворота и аварийной сигнализации
лампа контроля указателей поворота (в режиме аварийной сигнализации)
указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)

лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

указатели поворота (в режиме указания поворота)
тахометр, вольтметр
реле-прерыватель и сигнализатор указателей поворота
система управления электропневмоклапаном
указатель и сигнализатор резерва топлива
указатель температуры охлаждающей жидкости
лампа контроля включения стояночного тормоза
лампа контроля аварийного состояния рабочей тормозной системы
лампа контроля заряда аккумуляторной батареи
лампа контроля закрытия воздушной заслонки карбюратора
реле электровентилятора (обмотка)
термовыключатель электровентилятора
обмотка возбуждения генератора

F11 (10А)

плафон освещения салона
лампы сигналов торможения
лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)

лампа дальнего света (правая фара)
реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

лампа дальнего света (левая фара)
лампа контроля включения дальнего света

F14 (10А)

лампа габаритного освещения (левая блок-фара)
лампа габаритного освещения (правый фонарь)
лампа фонарей освещения номерного знака
подкапотная лампа
лампа контроля включения наружного освещения

F15 (20А)

лампа габаритного освещения (правая блок-фара)
лампа габаритного освещения (левый фонарь)
лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)

ближний свет фар (правая блок-фара)
реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)

ближний свет фар (левая блок-фара)

Схема соединений внутри блока предохранителей ВАЗ-2107 и ВАЗ-2105

Dessar194 › Блог › Схема и расположение блока предохранителей на ВАЗ-2107, 2105 и 2104

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали — вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

Ранее автомобили ВАЗ-2107 комплектовались блоками предохранителей старого образца, с трубчатыми предохранителями. Вот фото:

Схема у этих двух типов блоков абсолютно идентична, приводим ниже схематическое изображение соединений внутри блока:

Нумерация предохранителей на блоках старого образца по порядку, с лева на право, на блоках нового образца хорошо видна вот на этом фото:

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:

Реле:R1. — Реле включения обогрева заднего стекла.R2. — Реле включения дальнего света фар.R3. — Реле включения ближнего света фар.F1 — F17. — Предохранители автомобиля ВАЗ 2107.1. — Место установки реле включения очистителей и омывателей фар.2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.5. — Запасные предохранители.6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107Предохранители:F1 (10А)электродвигатель отопителялампы света заднего ходасигнализатор и реле включения (обмотка реле) обогрева заднего стеклаF2 (10А)электродвигатель стеклоочистителяэлектродвигатель очистителей фарэлектродвигатели насосов омывателей ветрового стекла и фарF3(10А) резервныйF4(10А) резервныйF5(20А) элемент обогрева заднего стекла и реле его включения (контакты)F6 (10А)прикуривательчасыF7 (20А)звуковые сигналыреле сигналовреле (контакты) и электродвигатель вентилятора охлаждения радиатораF8 (10А)выключатель аварийной сигнализации с контрольной лампойреле-прерыватель указателей поворота и аварийной сигнализациилампа контроля указателей поворота (в режиме аварийной сигнализации)указатели поворота (в режиме аварийной сигнализации)F9 (7,5А)лампы задних противотуманных фонарей и их сигнализаторF10 (10А)указатели поворота (в режиме указания поворота)тахометр, вольтметрреле-прерыватель и сигнализатор указателей поворотасистема управления электропневмоклапаномуказатель и сигнализатор резерва топливауказатель температуры охлаждающей жидкостилампа контроля включения стояночного тормозалампа контроля аварийного состояния рабочей тормозной системылампа контроля заряда аккумуляторной батареилампа контроля закрытия воздушной заслонки карбюраторареле электровентилятора (обмотка)термовыключатель электровентилятораобмотка возбуждения генератораF11 (10А)плафон освещения салоналампы сигналов торможениялампа контроля непристегнутого ремня безопасности водителя (если имеется)F12 (7,5А)лампа дальнего света (правая фара)реле стеклоочистителей и омывателей фар (обмотка реле)F13 (10А)лампа дальнего света (левая фара)лампа контроля включения дальнего светаF14 (10А)лампа габаритного освещения (левая блок-фара)лампа габаритного освещения (правый фонарь)лампа фонарей освещения номерного знакаподкапотная лампалампа контроля включения наружного освещенияF15 (20А)лампа габаритного освещения (правая блок-фара)лампа габаритного освещения (левый фонарь)лампы освещения прикуривателя, приборов, бардачка, часовF16 (10А)ближний свет фар (правая блок-фара)реле стеклоочистителей и омывателей фар (обмотка реле)F17 (7,5А)ближний свет фар (левая блок-фара)

Реле стартера

Рассмотрены схемы Лада ВАЗ 2104 2105 1-го поколения 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска. Придется заменить трапецию привода, если она полностью изношена.

Монтажный блок в салоне Взаимозаменяемость нового и старого блоков на разных машинах является условной. Мелкие изменения в электросхемах автомобилей могут потребовать незначительной доработки блоков автоэлектриком или самостоятельным образом. Это относится к коммутации цепей стартера, вентилятора радиатора, противотуманных фар и очистителей стекол. Дополнительные плавкие предохранители очистителей фар номиналом 2А защищают обмотку электродвигателей

Для надёжной работы электрооборудования важно использовать предохранители с параметрами, указанными в технической документации

Привод бензонасоса

Механический бензонасос ВАЗ 2107 приводится в действие толкателем и эксцентриком. Среди водителей принято называть толкатель штоком, хотя шток — это другая деталь топливного насоса. Эксцентрик расположен на промежуточном валу, который работает от газораспределительного механизма.

Привод бензонасоса включает (см. рисунок):

1 — толкатель;
2 — теплоизоляционную проставку;
4 — регулировочную прокладку;
5 — уплотнительную прокладку;
валик (кулачок).

Устройство и принцип действия

Работа привода механического бензонасоса основана не том, что:

вал масляного насоса приходит в движение через цепь от ГРМ;
кулачок (или эксцентрик) начинает циклично надавливать на толкатель;
толкатель передаёт усилие на рычаг и бензонасос начинает качать топливо.

Неисправности привода

Неполадки с приводом механического бензонасоса ведут к перебоям в работе системы подачи топлива. Неисправности привода чаще всего связаны с деформацией или чрезмерным износом толкателя или кулачка.

Гнёт шток бензонасоса

Толкатель бензонасоса часто изготовлен из недостаточно прочного металла. Нередки случаи, когда уже после 2–3 тысяч км пробега такой толкатель гнёт и плющит постоянное воздействие кулачка. Длина толкателя должна составлять 82,5 мм. Если толкатель вашего бензонасоса не соответствует этому размеру и расплющен со стороны кулачка, его нужно заменить.

Блок предохранителей и реле

Главный блок с предохранителями и реле находится под капотом и может быть выполнен в 2-х вариантах (старого и нового образца). Актуальная схема будет нанесена на крышку блока.

Описание

1
2
3	8/10А Резервный
4	8/10А Резервный
5	16/20А Элемент обогрева заднего стекла и реле включения обогрева
6	8/10А Прикуриватель Штепсельная розетка для переносной лампы Часы
7
8
9	8/10А Регулятор напряжения генератора
9	8/7,5А Лампы задних противотуманных фонарей и их сигнализатор
10
11
12
13
14
15
16
17	8/10А Ближний свет фар (левая блок-фара)
18	Запасной
19	Запасной
20	Запасной
21	Запасной

К1	Реле включения обогрева заднего стекла (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К2	Реле очистителя и омывателя фар (904.3747 / 2105 -3747210-08, 2107 -3747210-02)
К3	Реле включения звуковых сигналов (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К4	Реле включения электро вентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К5	Реле включения дальнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К6	Реле включения ближнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)

Для этого мощность потребителя следует разделить на величину напряжения бортовой сети пятерки 12 и подобрать элемент, ток срабатывания которого максимально приближен к полученному числу в идеале, превышающий его на 20 25.

Зачем нужно реле стартера ВАЗ 2107

Включение тягового реле стартера на всех моделях “классики”, кроме ВАЗ 2107, осуществлялось непосредственно через замок зажигания. Проблема в том, что при его включении через контакты на замке зажигания проходит ток более 15А, что со временем приводит к их окислению, нагреву и выходу из строя. Чтобы снизить ток, проходящий через замок зажигания при включении стартера, конструкторы “семерки” предусмотрели дополнительный элемент — реле стартера ВАЗ 2107. Небольшой ток, необходимый для его срабатывания, не наносит вреда контактам замка зажигания, а само реле более надежно коммутирует питание тягового реле стартера. Нередко владельцы более старых моделей “классики”, устав регулярно менять контактную группу замка зажигания, самостоятельно устанавливают дополнительное реле, позволяющее увеличить срок службы контактов, отвечающих за включение стартера.

Где находится реле стартера на ВАЗ 2107

Конструкторы предусмотрели установку реле стартера на ВАЗ 2107 в правой стороне подкапотного пространства. Оно крепится непосредственно к правому крылу, для чего на крыле установлена шпилька, на которую накручивается гайка крепления реле.

Проще всего его найти, проследив, куда идут провода от тягового реле стартера.

Предохранители на ВАЗ 2107: где находятся, замена

В отличие от ВАЗ 2106, «семерка» имеет схожую конструкцию блока предохранителей с ВАЗ 2104, 2105. Всего 17 штук трубчатого типа, с плавильным элементом. Дополнительно в блок предохранителей (далее — БП) установлено три реле — коммутатора.

В процессе длительной эксплуатации, механического повреждения, короткого замыкания в цепи предохранители выходят из строя. Чтобы восстановить работоспособность технического средства замените предохранители (далее — модули) новыми.

Сделать это вовсе не сложно, задача не требует наличия специальных навыков, умений. Установка новых модулей отнимет 5 — 7 минут свободного времени, замена монтажного блока – 15 минут.

Почему ломается втягивающее реле?

Основные части реле: корпус, контакты, якорь, магнит с обмотками, возвратная пружина. При поступлении электрического тока во втягивающую обмотку магнита возникает электрическое поле. Оно притягивает якорь, который переезжает в сердечник. Последний, задействовав рычаг, перемещает шестерню бендикса вперед, заставляя ее войти в контакт с зубцами маховика.

Далее сердечник, доезжая до конца, замыкает контакты, через которые ток начинает поступать на удерживающую обмотку магнита. Включается привод, который раскручивает вал стартера, передающий через шестерню бендикса усилие на маховик, чем его и раскручивает. Как только двигатель заработал, ток на реле идти перестает, магнит отключается, а возвратная пружина отводит в первоначальное положение вал с шестерней.

Какие неисправности могут быть в процессе эксплуатации тягового реле на автомобилях ВАЗ-2106 и 2107?

Стук. Он может возникать, если АКБ не имеет заряда, произошло окисление клемм, соединение неисправно или удерживающая обмотка магнита не соединяется с «массой» в результате ее повреждения.
Отсутствие реакции со стороны втягивающего реле и стартера в целом после включения зажигания. Как и в первом случае, проблема в состоянии аккумулятора. Например, утрачено соединение удерживающей обмотки с «массой», оборвался контакт между дополнительным и втягивающим реле или перегорела плата замка зажигания.
Некорректная работа якоря, когда после включения реле он не вращается. И тут чаще всего «виновата» АКБ. Это может произойти, если окислились контакты стартера или перегорела обмотка якоря, из-за чего произошло отделение провода, и сам якорь заклинило.
