ОСНОВНЫЕ ПРИЧИНЫ ПЕРЕГОРАНИЯ ПРЕДОХРАНИТЕЛЕЙ
Частое перегорание защитных устройств в автомобиле не может считаться нормой, поскольку свидетельствует об имеющихся неисправностях. К числу наиболее распространенных проблем относятся следующие:
- повреждение определенного электроузла либо участка проводки, в результате которого ток подается по более короткому пути с меньшим сопротивлением. Из школьного курса физики многие помнят, что в таких условиях сила тока повышается. Если защита срабатывает и плавится, электроника авто остается цела, если же не плавится, страдает уже техника;
- скачок напряжения, образующийся в результате повышения токовой нагрузки – это часто происходит, к примеру, при блокировке электромотора, приводящего в движение определенный механизм;
- несоответствие установленного предохранителя текущему напряжению в электрической сети авто, к примеру, если на место устройства в 5 А устанавливается модель, рассчитанная на 2 А;
- слабый контакт предохранителя с колодкой – в этом случае оплавляется и колодка, и корпус предохранителя. Если такие случаи возникают часто, необходимо задуматься о качестве приобретаемых предохранителей – скорее всего оно является крайне низким. Имеет смысл приобрести новый комплект, и заменить все предохранители в блоке, в противном случае может потребоваться замена всего блока целиком;
-
изношенность предохранителя, когда в его плавкой части образуются участки с меньшим сечением.
Конечно, конструкция плавкого «защитника» изначально рассчитана на его однократное срабатывание, но, если постоянно сгорает предохранитель, защищающий одну и ту же группу приборов – это является серьезным поводом для проведения проверки. Достаточно часто наблюдается следующая ситуация – вновь установленный предохранитель практически сразу перегорает. В этом случае автовладельцу необходимо выяснить, какой именно из электроприборов вызывает такую проблему.
В такой ситуации необязательно гнать авто на сервис, можно установить причину самостоятельно. Для этого следует поэтапно отключать все электроприборы, которые защищает «проблемный» предохранитель. Каждое отключение прибора не следует сопровождать извлечением устройства, поскольку он может перегореть. Проверять следует более простым способом – концом отвертки с изолированной ручкой необходимо коснуться клемм крепления, если наблюдается искрение, отключение потребителей следует продолжать до тех пор, пока оно не прекратится – отключенный в этот момент прибор и является причиной частой замены предохранителя.
Основные причины
На плечи каждого предохранителя возлагается ответственность за стабильную работу определённых электроцепей. Если легкоплавкий элемент расплавился, то произошла какая-то неисправность. Иногда такие ситуации единичные, то есть после замены предохранителя проблема больше не повторяется. Но зачастую это превращается в тенденцию.
Специалисты выделяют несколько основных причин, почему в машине горят защитные предохранители. Если разобраться в причине и найти источник неприятностей, удастся вернуть машину к нормальному режиму работы.
- плохое соединение. Не исключено, что при установке или в процессе эксплуатации по неровным дорогам нарушилось качество контакта между предохранителем и колодкой. Порой всё дело в качестве самих изделий, которые не способны гарантировать плотное соединение. В этой ситуации лучшим решением будет покупка более качественных элементов защиты;
- износ. Бытует довольно распространённое мнение, что при первом же превышении нагрузки на предохранитель он сразу же выходит из строя. Это не совсем соответствует действительности. Когда ситуация критическая и нагрузка действительно огромная, плавкий элемент сразу разрушается, чтобы оборвать цепь. Но когда нагрузка лишь немного превышает норму, плавкая составляющая выходит из строя постепенно. Сечение уменьшается, и в результате через несколько сеансов нагрузки окончательно перегорает. Поскольку предохранители являются расходным материалом, им свойственно выходить из строя без наличия серьёзных проблем в самом автомобиле;
- неправильный выбор по номиналу. У каждого предохранителя есть своё значение номинала. Это сила тока, которую он способен через себя пропустить. Если устанавливается элемент с неправильным значением, он не выдерживает воздействующую на него нагрузку, и быстро выходит из строя;
- резкие скачки напряжения. Если в электроцепи, за которую отвечает предохранитель, возникает резкий скачок, элемент плавится и выходит из строя;
- нарушения в пути следования тока. Каждый предохранитель рассчитан на определённую нагрузку и устанавливается на соответствующую его номиналу электрическую цепь. Если сократить длину цепи, снизится сопротивление, и предохранитель будет пропускать через себя ток с большим значением. На современных авто электроника не рассчитана на перегрузки. Потому в их электроцепи ставят специальные чувствительные защитные элементы. При критических нагрузках они плавятся и разрывают цепь, тем самым защищая оборудование от поломок.
Когда в машине выходят из строя устройства и узлы, зависимые от электричества, перед их ремонтом или заменой рекомендуется сначала проверить состояние предохранителей. Они могли просто перегореть, из-за чего системы перестали работать. Банальная замена элемент позволит восстановить работоспособность.
Проблема в системе обогрева
Если перегорает предохранитель вентилятора печки ВАЗ-2107, то искать причины следует сначала в самом двигателе. Крыльчатка часто засоряется пылью, кусочками сухих листьев. Ревизия вращающихся элементов не помешает.
Проверяют контакты подвода напряжения. Они должны быть заизолированы и надежно закреплены. Двигатель не может работать, если внутрь попала влага. Между вращающимися элементами имеется зазор, в котором не должно быть посторонних включений. Хотя он и герметичен, при некоторых условиях туда может попадать влага.
Перегорать предохранитель может из-за неисправной цепи управления. Стоит проверить реле двигателя печки, подключения к нему, целостность дорожек на монтажной плате. При подозрениях на неисправность следует заменить элемент, стоимость его невысока по сравнению с ценой двигателя.
Как определить сгоревший предохранитель
Предназначение автомобильных предохранителей заключается в защите электрических цепей автомобиля от чрезмерного тока, который может возникнуть в случае короткого замыкания. Если вы столкнулись с тем, что обесточены электрические автомобильные системы, вам сначала нужно выполнить проверку предохранителей. Как определить сгоревший предохранитель мы сегодня объясним.
На машинах пользуются предохранителями нескольких видов. Самым большим распространением пользуются ножевые или плоские штекерные предохранители. Чтобы определить ток, на работу с которым рассчитан предохранитель, пользуются цветовой маркировкой.
Предохранители на машине могут находиться в нескольких местах, например под панелью с приборами или под капотом. Хотя мест где они установлены, может быть намного больше, все определяется конкретным вариантом и маркой машины.
Как определить сгоревший предохранитель
Есть 2 основных способа используя которые можно проверить автомобильные предохранители. Первый заключается в их извлечении и визуальной проверке, что не столь надежно. Он подразумевает использование тестера. Проверяя предохранитель тестером надо его установить на проверку целостности цепи.
Затем надо прикоснуться щупами прибора к выводам предохранителя. На целом предохранителе, стрелка прибора отклонится, на цифровом значение будет стремиться к нулю, что сигнализирует о нулевом сопротивлении.
Второй способ, как определить сгоревший предохранитель — является более удобным, чем первый, и при его использовании не надо извлекать предохранители из гнезд. Чтобы их проверить вам понадобиться пробник. Включите неработающую цепь.
Затем по очереди прикасайтесь пробником одного и другого вывода предохранителя. При наличии напряжения на одном выводе и отсутствии на другом, предохранитель является неисправным.
Вы должны произвести замену неисправного предохранителя аналогичным, рассчитанным на ток той же величины. Не пользуйтесь «жучками», так как при этом может выйти из строя электрооборудование машины. Даже предохранители заводского производства бывает некачественные и не сгорают во время короткого замыкания, а просто плавятся.
Чтобы их проверить надо уничтожить один предохранитель, намотав его на выводы провода, затем коснувшись аккумуляторных клемм. Качественный предохранитель сразу сгорит, и такими предохранителями можно пользоваться на авто.
Чтобы обеспечить защиту новым предохранителем вашего автомобиля при коротком замыкании, вам надо выяснить причину его появления. Для этого надо проверить проводку, на наличие повреждений изоляции
С особым вниманием надо подходить к осмотру мест, где имеется соприкосновение проводов с корпусом
Во время движения машины может произойти повторение замыкания, поэтому необходимо понять, обнаружить и своевременно устранить причину короткого замыкания.
Как определить сгоревший предохранитель мы объяснили, ищите!
sochi-avto-remont.ru
Действия водителя при перегорании предохранителей
Начинающих автомобилистов закономерно интересует, что им нужно делать в ситуациях, когда перегорает автомобильный предохранитель.
Запомните, что стоимость этих элементов значительно ниже, чем цена оборудования, которое они защищают. Это фактически копеечные расходники. Их можно приобрести целым набором и всегда держать под рукой, если возникнут проблемы, старый девайс перегорит и потребуется замена.
Не стоит переживать, если предохранители перегорают. Это абсолютно нормальная ситуация для любой машины, вне зависимости от марки, модели, года выпуска и пр. То есть подобное случается как на старых авто, так и на новеньких дорогих иномарках. Ни одна электроцепь не имеет 100% защиту от скачков тока и напряжения.
Но совсем иначе нужно реагировать, когда перегорание становится регулярным, постоянно повторяется даже после замены компонентов. В подобной ситуации следует продиагностировать автомобиль и проверить, что не так в электросистеме. Причём настоятельно рекомендуется приступать к диагностике в кротчайшие сроки после обнаружения первых симптомов.
Если вы поставили новый предохранитель, и он сгорел практически сразу, то задача автовладельца заключается в идентификации источника проблем. Чтобы добиться желаемого результата, следует провести ряд мероприятий:
- используя техническую документацию для своего автотранспортного средства, проверьте, какие приборы и оборудование подключены к проблемному предохранителю. В этих инструкциях обязательно указано, какой предохранитель за что отвечает;
- теперь нужно включить все системы и оборудование, за которое отвечает перегорающий постоянно защитный элемент;
- возьмите отвёртку, на которой ручка обязательно должна быть изолированной. Металлической частью прикоснитесь к клеммам, на которых крепится предохранитель в блоке или вне его;
- если возникает искра в момент контакта, имеется какая-то неисправность в электроцепи;
- отключите какой-нибудь один из включённых ранее потребителей, после чего повторите манипуляции с отвёрткой;
- когда после отключения очередного прибора искра пропадёт, это позволит вам определить виновника. Именно из-за него перегорает ваш предохранитель.
Поскольку вам удалось обнаружить источник неприятностей, выполняется соответствующий ремонт или замена узла. Дальнейшие работы напрямую зависят от того, с чем именно неполадки. Если есть возможность, проблему можно устранить своими силами. При серьёзных неисправностях, опыта в устранении которых у вас лет, лучше обратиться к специалистам.
Когда провокатор перегорания предохранителей устранён, можно наконец-то ставить новый защитный элемент и продолжать эксплуатацию своего транспортного средства.
Расчет его номинала при установке дополнительного оборудования
При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:
P=U*I, где
- Р – мощность лампы,
- U – напряжение бортовой сети (12 Вольт),
- I – ток в цепи.
Из формулы следует:
I = P/U = 60/12 = 5 Ампер.
То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.
Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.
I = U/R = 12/0,4 = 30 Ампер
Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.
Видео — выбор качественных автомобильных предохранителей, их проверка на целостность, расчет номинала:
Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.
Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.
Как узнать сгоревший предохранитель в машине
Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

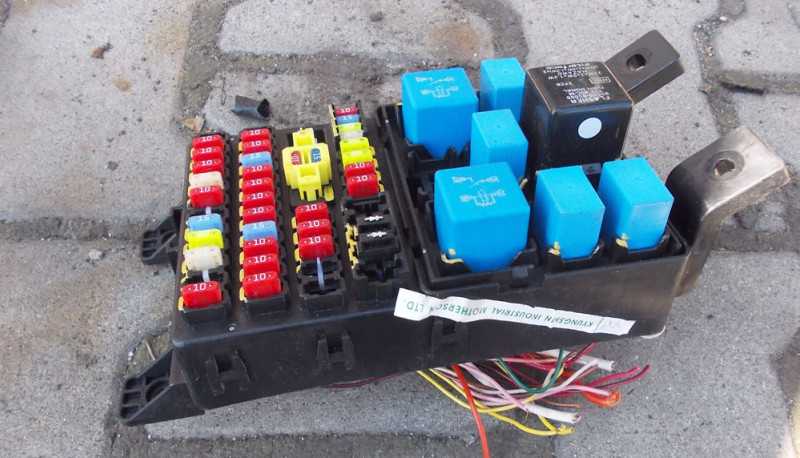

Где находятся предохранители?
Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.
Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.
1) К1 – реле очистителей фар;
2) К2 – реле указателей поворота и аварийной сигнализации;
3) К3 – реле очистителя ветрового стекла;
4) К4 – реле контроля исправности ламп;
5) К5 – реле стеклоподъёмников;
6) К6 – реле звуковых сигналов;
7) К7 – реле обогрева заднего стекла;
К8 – реле дальнего света фар;
9) К9 – реле ближнего света фар;
10)F1-F20 – плавкие предохранители.
Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.
Описание предохранителей и реле на ЭБУ
Порядок предохранителей с верху в низ:
1 – предохранитель на топливный насос (15А)
2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А)
3 — предохранитель на электронный блок управления, модуль зажигания (7.5А)
Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.
Порядок реле с верху в низ:
1 – Реле включения топливного насоса
2 – реле включения электровентилятора радиатора охлаждения
Какой предохранитель сгорел?
В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?
Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.
Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.
Как проверить предохранитель?
Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

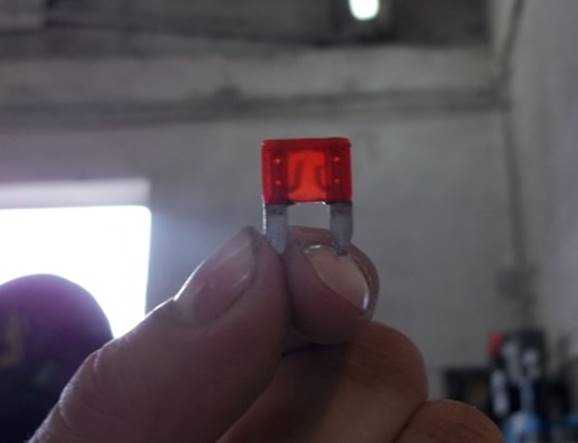

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)
Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.
Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.
С развитием технологий электронная часть автомобиля становится все более современной. Все больше в ней появляется новых элементов, а по сему, она становится сложнее. Кроме того, в электронике каждый из элементов неразрывно связан с остальными, поэтому выход из строя одного из них способен провоцировать неполадки сразу и в других компонентах электрической цепи. Во избежание подобного развития ситуации в автомобилях производители начали устанавливать предохранители. Именно они защищают электронную цепь от короткого замыкания, посредством разрыва цепи и отключения тока в ней. В рамках данного материала попробуем описать существующие методы проверки предохранителей.
Проверка целостности и ремонт предохранителей
Чтобы сориентироваться, что делать с вышедшим из строя предохранителем, нужно сначала проверить его целостность.
Проверка целостности предохранителя
Теперь, собственно, переходим к вопросу: «Как проверить тепловой предохранитель?». Это можно сделать несколькими способами. Выбор способа зависит от типа предохранителя, но, конечно, самый надежный — мультиметром.
|
Снимаем напряжение с электроустановки |
Самым первым шагом перед любыми работами в электроустановках является снятие напряжения. Для этого отключите прибор из розетки, либо выключите автоматический выключатель или другой коммутационный прибор, который снимет напряжение с вашего прибора. |
|
Осмотр ножевого предохранителя |
Начнем с самого простого — визуального осмотра. Если это предохранитель на небольшой номинальный ток, например, 3А в стеклянном корпусе, то вы можете визуально проверить целостность проводника. Иногда вы можете ничего не увидеть, так как стекло сильно закопчено. Это конечно достаточно веский, но не точный довод в пользу неработоспособности коммутационного аппарата. |
|
Осмотр плавкой вставки предохранителя |
Если речь идет о предохранителях с плавкими вставками, то осмотреть его визуально значительно сложнее. Для этого придётся выкрутить оконцовку предохранителя, и осмотреть непосредственно плавкую вставку. Зато здесь уже не может быть никаких сомнений. |
|
Прозвонка предохранителя флюком |
Если визуально предохранитель осмотреть сложно из-за его расположения или невозможности его изъять, то тогда его можно «прозвонить». Как мы уже определились, предохранитель — это просто проводник. Если он целый, то и предохранитель не нуждается в замене и наоборот. |
|

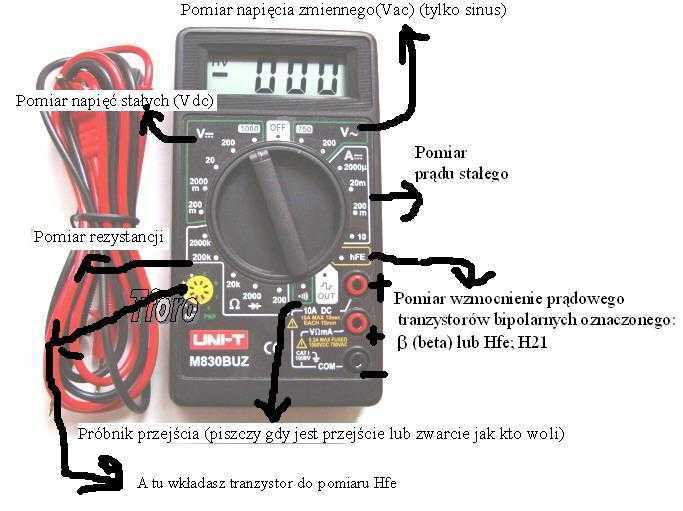

Режим прозвонки на мультиметре |
Поэтому если взять мультиметр, выставить его на измерение сопротивления или режим прозвонки, и прикоснуться концами к контактам предохранителя, он должен показать значение, очень близкое к нулю. Если же предохранитель перегорел, то мультиметр покажет большие цифры. |
Ремонт предохранителей
Вот мы и определились, что наш предохранитель перегорел. Теперь нам необходимо его заменить. Но иногда ситуация складывается так, что заменить сгоревший предохранитель нечем, а прибор нужен прямо сейчас. В этом случае, можно попытаться его отремонтировать.
Конечно, в прямом смысле этого слова ремонт не совсем приемлем в данном случае. Ведь перегоревший проводник не соединишь
Значит, нам необходимо проложить новый проводник своими руками.
Но тут важно определиться с его параметрами. Ведь как бы то ни было, это предохранитель, и он должен защищать нашу цепь
А вдруг предыдущий предохранитель сгорел не просто так, а из-за короткого замыкания?
Кстати, предохранители просто так не горят. Причиной тому могут быть несколько событий.
- Первый вариант — это уже озвученное короткое замыкание.
- Второй вариант, это частое протекание через него токов, очень близких к номинальным. В этом случае проводник часто сильно нагревается, из-за чего могут измениться его свойства. Хотя в нормальных предохранителях такого не должно происходить.
- И вариант номер три — это падение напряжения. В этом случае ток возрастает, и, если падение достаточно продолжительное, это может привести к перегоранию предохранителя.
Но вернемся к нашему ремонту. Для того чтобы отремонтировать предохранитель, мы должны заменить перегоревший проводник новым нужного сечения. Сделать это достаточно просто, если у вас под рукой есть таблица как на фото ниже.
Таблица выбора диаметра провода для «жучка» предохранителя
В этой таблице вы сможете найти требуемый вам проводник, исходя из номинального тока вашего предохранителя. Его вы можете посмотреть либо на корпусе предохранителя, либо в паспорте прибора. Более сложный вариант — это расчет по мощности защищаемой цепи.
Ремонт трубчатого предохранителя
Итак, проводник найден, но как его установить? В случае с трубчатыми предохранителями со съёмной плавкой вставкой более-менее все понятно. Но как быть со стеклянными предохранителями. Здесь придётся проявить смекалку. Для ремонта такого устройства вам потребуется дрель, которой вы просверлите отверстия в оконцовках предохранителя. В это отверстие вставляете наш проводник и запаиваете отверстие. Вуаля, у вас предохранитель не хуже, чем заводской.
Установка «жучка» поверх предохранителя
Ну и еще один способ, который наша инструкция не рекомендует, но он применяется – это просто установка «жучка». Когда проволокой требуемого диаметра вы просто обматываете предохранитель поверх его корпуса с обязательным хорошим контактом на его оконцовке.
Как выполнить проверку автомобильного предохранителя?
При перегрузке цепи в машине с большой вероятностью может произойти разрыв этой самой цепи, что приведет к выходу из строя предохранителей. При этом далеко не всегда потеря работоспособности электрического прибора будет свидетельствовать о проблемах с предохранителем. Нередко причиной неполадки могут выступать и абсолютно другие причины
Чтобы точно убедиться в источнике проблемы, важно своевременно провести диагностику элемента в блоке предохранителей, который непосредственно и отвечает за функционирование данного прибора. Сделать это довольно быстро и легко можно с помощью инструкции к транспортному средству
Там производитель указывает места установки предохранителей в блоке, отвечающих за конкретные электрические приборы.
Как визуально распознать проблему?
Многие автомобилисты считают, что наиболее приемлемым и быстрым способом обнаружения неисправностей в электронике является визуальный осмотр. Для выполнения такой диагностики понадобится вытащить из блока предохранитель, а затем просмотреть его на наличие обрывов на свету. Если в элементе есть разрывы проволоки или имеются обгорелые следы, скорее всего обрыв цепи и выход из строя оборудования произошли по вине предохранителя. В основном, таким образом выявляют нарушения с предохранителя стеклянного или пластмассового вида.
Проверка предохранителя мультиметром: как сделать?
Еще одним хорошим методом определения нарушений с предохранителями является проверка с помощью мультиметра. С его использованием проверить предохранитель машины можно двумя способами:
- Проверка заряда АКБ;
- Проверка катушки зажигания.
Этот способ прост и за несколько минут позволяет автомобилисту с точностью определить неполадку. Однако подобным способом удается определить далеко не все проблемы в цепях. При неисправностях в дверном замке или звуковом сигнале делать диагностику лучше посредством сопротивления.
Более детально о том, как проверить предохранители в автомобиле будет изложено в данном видеоролике:
ВЫБИРАТЬ ПРЕДОХРАНИТЕЛЬ СЛЕДУЕТ ПРАВИЛЬНО
Поскольку предохранитель выполняет очень важную функцию – страхует дорогостоящую электронику автомобиля от выхода из строя, выбирать такого «защитника» следует крайне скрупулезно
Пользуясь тем, что при покупке одного-двух «копеечных» защитных устройств, основная часть автовладельцев не обращают внимание на их качество, недобросовестные продавцы или производители пытаются реализовать товар, не соответствующий никаким стандартам качества
Конечно, на вид определить качественный товар от «мусора» очень сложно. Для проверки можно использовать следующий метод. Необходимо подключить один из купленных предохранителей накоротко к аккумулятору. О качественном изделии будет свидетельствовать его быстрое перегорание. Если же он начинает греться и оплавляться, использовать его в автомобиле крайне рискованно – при перегрузке электрическая цепь не будет размыкаться, что может обернуться как выходом из стоя электроники, так и пожаром.
К столь же печальным последствиям может привести и другая крайность, к которой часто прибегают владельцы автомобилей – использование жучков. Конструкции таких устройств могут быть самыми разнообразными – от проволоки, намотанной на концы сгоревшего устройства, до монеты, вставленной в качестве его замены. Такие «самоделки» пропускают ток любой величины, поскольку перегореть не могут, что и приводит к печальным последствиям, особенно для автомобилей иностранного производства.
