Визуальный осмотр предохранителя
Считается, что самый верный способ проверить предохранитель – это визуально его осмотреть на наличие обрыва. Для этого предохранитель вытаскивается из блока, а после просматривается на свет. Если проволока внутри разорвана или на нем имеются обгорелые следы, значит, обрыв цепи произошел из-за предохранителя.
Данный способ применим для стеклянных или прозрачных пластмассовых предохранителей, коих большинство. При этом метод имеет существенный минус – он основывается исключительно на проверке человеком и не имеет подтверждения прибором. Визуальный осмотр иногда оказывается ошибочным, и лучше пользоваться тестером для определения целостности предохранителя.
Как проверить предохранитель в машине
Если произошла перегрузка цепи в автомобиле, один или несколько предохранителей прерывают цепь и выходят из строя. Однако если электрический прибор перестал работать, далеко не факт, что проблема в предохранителе. В таком случае верным решением будет диагностика элемента в блоке предохранителей, который отвечает за конкретный электрический прибор.
Определить какой именно предохранитель вышел из строя легко с помощью инструкции к автомобилю. В ней имеется «карта», в которой отображено, на каких местах установлены в блоке предохранителей элементы, отвечающие за тот или иной электрический прибор. По этой карте определяется местоположение предохранителя, из-за которого могла быть обесточена цепь электрического прибора, и далее необходимо провести его диагностику. В современных автомобилях карта располагается непосредственно на крышке блока предохранителей.
Основные причины
Какой держак для сварочного аппарата лучше выбрать
На плечи каждого предохранителя возлагается ответственность за стабильную работу определённых электроцепей. Если легкоплавкий элемент расплавился, то произошла какая-то неисправность. Иногда такие ситуации единичные, то есть после замены предохранителя проблема больше не повторяется. Но зачастую это превращается в тенденцию.
Специалисты выделяют несколько основных причин, почему в машине горят защитные предохранители. Если разобраться в причине и найти источник неприятностей, удастся вернуть машину к нормальному режиму работы.
- плохое соединение. Не исключено, что при установке или в процессе эксплуатации по неровным дорогам нарушилось качество контакта между предохранителем и колодкой. Порой всё дело в качестве самих изделий, которые не способны гарантировать плотное соединение. В этой ситуации лучшим решением будет покупка более качественных элементов защиты;
- износ. Бытует довольно распространённое мнение, что при первом же превышении нагрузки на предохранитель он сразу же выходит из строя. Это не совсем соответствует действительности. Когда ситуация критическая и нагрузка действительно огромная, плавкий элемент сразу разрушается, чтобы оборвать цепь. Но когда нагрузка лишь немного превышает норму, плавкая составляющая выходит из строя постепенно. Сечение уменьшается, и в результате через несколько сеансов нагрузки окончательно перегорает. Поскольку предохранители являются расходным материалом, им свойственно выходить из строя без наличия серьёзных проблем в самом автомобиле;
- неправильный выбор по номиналу. У каждого предохранителя есть своё значение номинала. Это сила тока, которую он способен через себя пропустить. Если устанавливается элемент с неправильным значением, он не выдерживает воздействующую на него нагрузку, и быстро выходит из строя;
- резкие скачки напряжения. Если в электроцепи, за которую отвечает предохранитель, возникает резкий скачок, элемент плавится и выходит из строя;
- нарушения в пути следования тока. Каждый предохранитель рассчитан на определённую нагрузку и устанавливается на соответствующую его номиналу электрическую цепь. Если сократить длину цепи, снизится сопротивление, и предохранитель будет пропускать через себя ток с большим значением. На современных авто электроника не рассчитана на перегрузки. Потому в их электроцепи ставят специальные чувствительные защитные элементы. При критических нагрузках они плавятся и разрывают цепь, тем самым защищая оборудование от поломок.
Когда в машине выходят из строя устройства и узлы, зависимые от электричества, перед их ремонтом или заменой рекомендуется сначала проверить состояние предохранителей. Они могли просто перегореть, из-за чего системы перестали работать. Банальная замена элемент позволит восстановить работоспособность.
Как определить сгоревший предохранитель
Предназначение автомобильных предохранителей заключается в защите электрических цепей автомобиля от чрезмерного тока, который может возникнуть в случае короткого замыкания. Если вы столкнулись с тем, что обесточены электрические автомобильные системы, вам сначала нужно выполнить проверку предохранителей. Как определить сгоревший предохранитель мы сегодня объясним.
На машинах пользуются предохранителями нескольких видов. Самым большим распространением пользуются ножевые или плоские штекерные предохранители. Чтобы определить ток, на работу с которым рассчитан предохранитель, пользуются цветовой маркировкой.

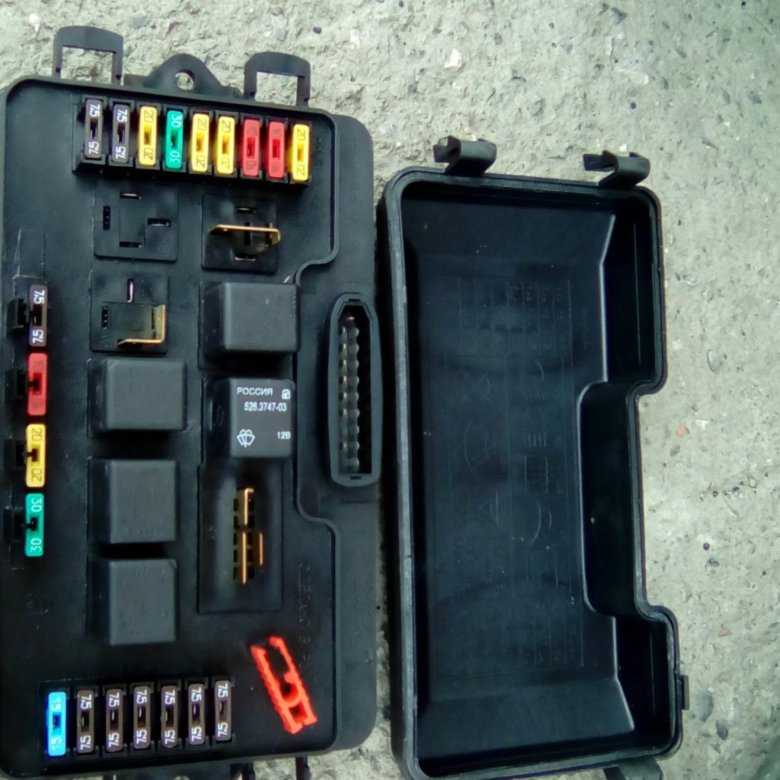

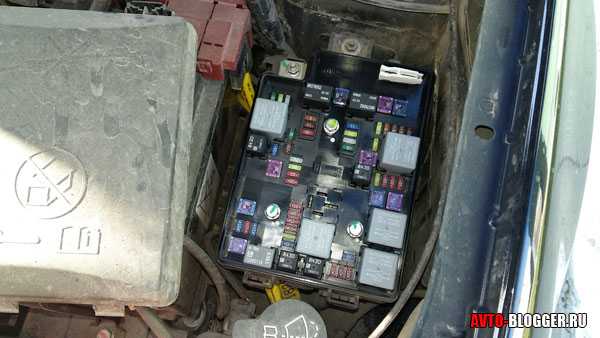

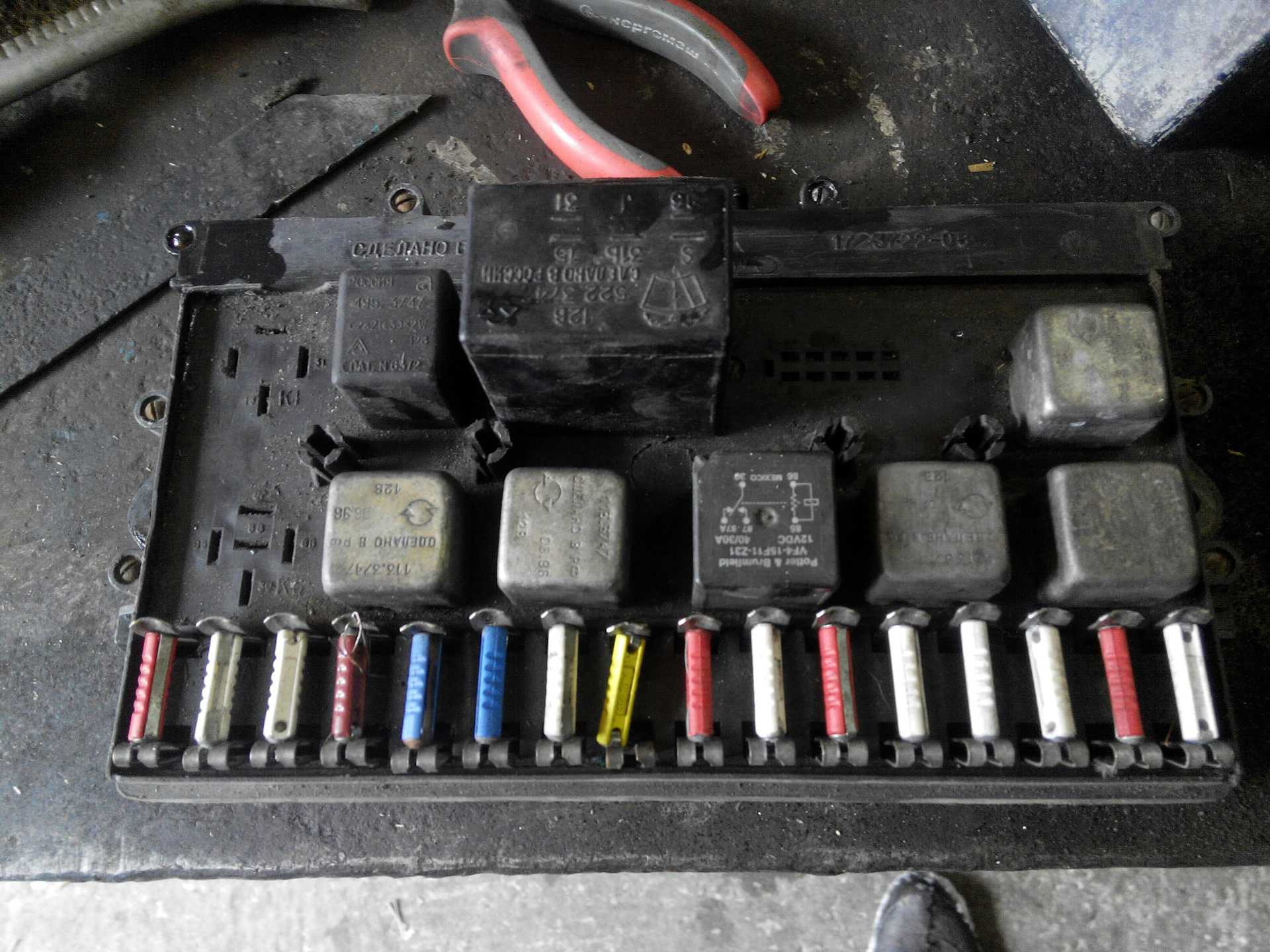

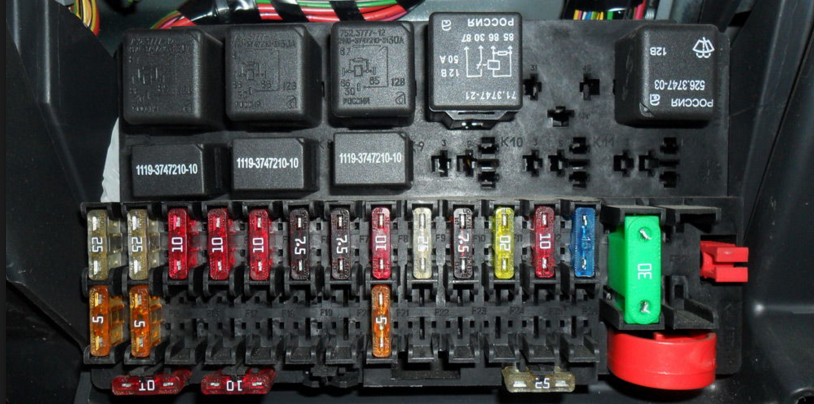

Предохранители на машине могут находиться в нескольких местах, например под панелью с приборами или под капотом. Хотя мест где они установлены, может быть намного больше, все определяется конкретным вариантом и маркой машины.
Как определить сгоревший предохранитель
Есть 2 основных способа используя которые можно проверить автомобильные предохранители. Первый заключается в их извлечении и визуальной проверке, что не столь надежно. Он подразумевает использование тестера. Проверяя предохранитель тестером надо его установить на проверку целостности цепи.
Затем надо прикоснуться щупами прибора к выводам предохранителя. На целом предохранителе, стрелка прибора отклонится, на цифровом значение будет стремиться к нулю, что сигнализирует о нулевом сопротивлении.
Второй способ, как определить сгоревший предохранитель — является более удобным, чем первый, и при его использовании не надо извлекать предохранители из гнезд. Чтобы их проверить вам понадобиться пробник. Включите неработающую цепь.
Затем по очереди прикасайтесь пробником одного и другого вывода предохранителя. При наличии напряжения на одном выводе и отсутствии на другом, предохранитель является неисправным.
Вы должны произвести замену неисправного предохранителя аналогичным, рассчитанным на ток той же величины. Не пользуйтесь «жучками», так как при этом может выйти из строя электрооборудование машины. Даже предохранители заводского производства бывает некачественные и не сгорают во время короткого замыкания, а просто плавятся.
Чтобы их проверить надо уничтожить один предохранитель, намотав его на выводы провода, затем коснувшись аккумуляторных клемм. Качественный предохранитель сразу сгорит, и такими предохранителями можно пользоваться на авто.
Чтобы обеспечить защиту новым предохранителем вашего автомобиля при коротком замыкании, вам надо выяснить причину его появления. Для этого надо проверить проводку, на наличие повреждений изоляции
С особым вниманием надо подходить к осмотру мест, где имеется соприкосновение проводов с корпусом
Во время движения машины может произойти повторение замыкания, поэтому необходимо понять, обнаружить и своевременно устранить причину короткого замыкания.
Как определить сгоревший предохранитель мы объяснили, ищите!
Почему сгорает предохранитель: основные причины
Страховщики, занимающиеся сбором статистических данных, выяснили, что около 90% от общего количества возгораний объясняются техническими неполадками бортовой проводки с использованием предохранителей низкого качества.
Существует несколько причин, почему горят предохранители в машине:
произошло короткое замыкание как результат чрезмерной нагрузки;
короткое замыкание в проводке, в результате нарушения изоляционного слоя и замыкания в корпусе;
повышенный уровень напряжения в бортовой сети;
используется неверный номинал;
неудовлетворительное соединение с контактами колодки;
износ физико-химического характера.
Короткое замыкание в электрической цепи
Данная причина, почему мог сгореть предохранитель, является самой распространенной. Возникает ситуация, когда сопротивление стремительно падает, а величина тока возрастает в несколько раз. Как правило, это возникает в следующих ситуациях:
нарушение изоляционного слоя в некоторых местах проводки как результат чрезмерного нагрева;
на незащищенные участки под напряжением попала влага;
узлы имеют механические повреждения;
подключена неверная нагрузка.
Превышен допустимый предел силы тока
Когда сила тока повышается и переступает допустимый лимит, то от короткого замыкания ее отличают природа возникновения и продолжительность воздействия. Если перегорел предохранитель, то это может случиться по следующим причинам:
подключается нагрузка, превышающая в несколько раз допустимое значение;
потребитель работает в сложных условиях (при вытаскивании машины из грязи электролебедкой).
Недостаточный уровень соединения с колодкой
Еще одна не менее распространенная причина, почему может сгореть предохранитель. Ненадежный контакт может привести к образованию искр в данном месте, перегреву материала или легкоплавкой вставки. На практике происходит эксплуатация деталей низкого качества, где толщина ножек меньше установленной нормы или группа контактов утратила пружинистые свойства.
Износ детали
Данный процесс зачастую объясняется возникновением окислительных процессов и атмосферным воздействием. Постепенно появляется коррозия, которая негативным образом влияет на металл. В результате контакты начинают нарушаться, что приведет к прерыванию электроснабжения потребителей.
Нарушается подача тока в цепи
Расчет тока в цепи осуществляется заранее, не превышая установленных величин при работающем оборудовании. Однако неисправности контактов механического характера, нарушения изоляционного слоя могут изменить конечную величину нагрузки, а также оказывают влияние на распределение тока. При появлении данных нарушений, сила тока начинает возрастать.
Выбор неправильного или дешевого предохранителя
Иногда неопытные водители по ошибке приобретают неподходящие предохранители, номинал которых меньше нужного. В таком случае даже при работающем напряжении протекающий ток значительно увеличивает предельное значение используемых деталей. В результате вставка в скором времени перегорит.
Проверка сгоревших элементов
Автомобилистам следует разобраться в том, как нужно проверять предохранители в машине. Перегрузка в электросети не всегда приводит к выходу из строя самих предохранителей. Их легче всего проверить, потому обычно диагностику начинают именно отсюда.
Когда электроприбор перестаёт функционировать, далеко не факт, что виной всему защитный элемент. Тут наиболее правильным и рациональным решением будет проверка состояния устройства, отвечающего за неисправный прибор в машине.

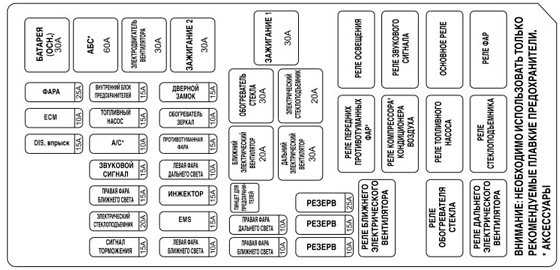

Очень полезным инструментом в процессе диагностики станет карта предохранителей. На всех современных авто она располагается непосредственно на крышке предохранительного блока.
Существует несколько основных методов проверки:
- визуальный;
- способ замены;
- мультиметром.
Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.
Визуальная проверка
Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента.
Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть. Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ.
Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов. Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене.
Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство.
Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов. В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.
Проверка мультиметром
Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра. Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель.
С помощью такого устройства выполняется проверка 2 методами:
- по напряжению;
- по сопротивлению.
Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:
- включить измерительный прибор в режиме проверки напряжения;
- включить электроцепь машины, где имеются проблемы;
- проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
- если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.
Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.
Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод.
Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.
- мультиметр переключается в режим измерения Ом. Это единицы сопротивления;
- выводы измерительного прибора соединяются с выводами предохранителя;
- если на экране ноль, элемент вышел из строя и нуждается в замене.
И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.
Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.
Что может вызвать перегорание предохранителя?
Предохранитель защищает цепь от более высокого тока, чем может выдержать цепь. Если перегорел предохранитель, это означает, что где-то есть короткое замыкание. Оно может быть между двумя проводами или проводом питания и землёй (кузовом автомобиля).
Предохранитель также может перегореть, если оборудование потребляет более высокий ток, чем на который оно рассчитано. Например, если электродвигатель стеклоочистителя или вентилятора заблокирован при включении, он потребляет более высокий ток и, возможно, перегорит предохранитель.
То же самое может произойти, если замкнута обмотка внутри двигателя. Есть несколько распространенных проблем, которые вызывают перегорание предохранителей во многих автомобилях:
- Наиболее распространенным является случай, когда металлический предмет (например, монета) падает внутрь гнезда прикуривателя.
- Жгут проводов, который входит в крышку багажника, перетирается в месте, где он изгибается, замыкает и срабатывает предохранитель, связанный с задними фонарями или стоп-сигналами.
- Неправильная лампа, установленная в одной из фар или задних фонарей, также может привести к срабатыванию предохранителя.
- Повреждение жгута проводов прицепа.
- Жгут проводов, подключенный к какому-либо оборудованию внутри моторного отсека, протирается и замыкает предохранитель. Например, в некоторых более старых автомобилях Mercedes-Benz это была довольно распространенная проблема, когда изоляция на жгуте проводов двигателя трескалась, закорачивая провода.
Предыдущая запись Впускной коллектор — как это работает, какие бывают неисправности
Следующая запись Генератор — как он работает, проблемы, симптомы, проверка
Физический осмотр
НА данный момент, все предохранители делаются с прозрачным пластиковым корпусом, то есть «нить» которая располагается внутри – видна не вооруженным глазом. Если предохранитель перегорел, просто вытаскиваем его из разъема и проверяем, это «визуальный метод»!
Почему он сложный и не всегда применяется — да потому что предохранителей в современных авто, десятки (может доходить до 30 — 40), причем — чем круче авто, тем их больше. И выяснить какой сгорел, визуально нереально!
Они установлены в гнезда и видно только заднюю часть. Тут нужно сочетать схему (первый метод) и физический осмотр. Но есть гораздо более быстрый и достаточно легкий метод проверки, используем мультиметр если он есть.

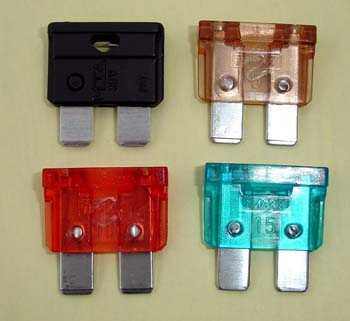

Автомобильные предохранители и их классификация

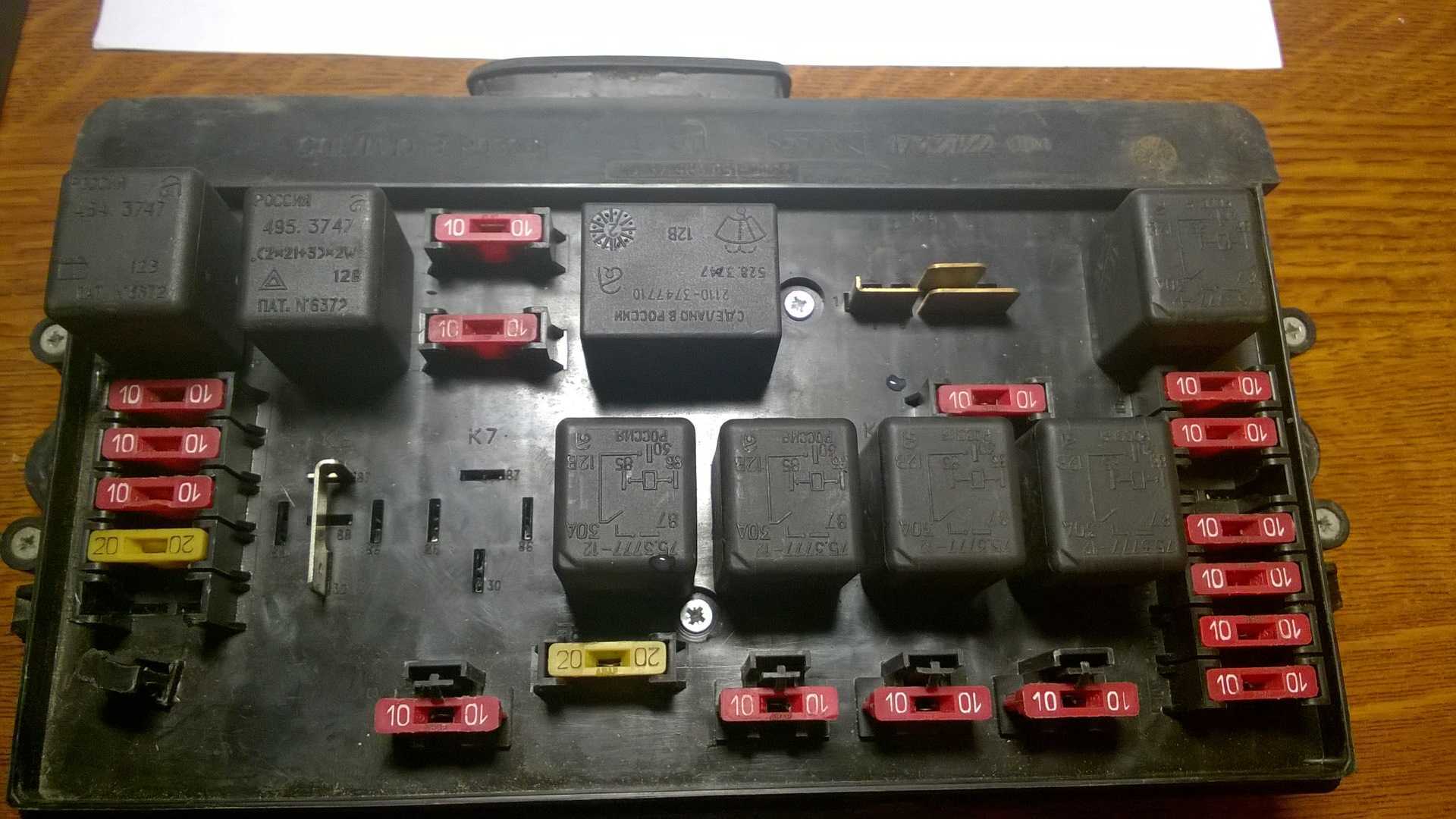

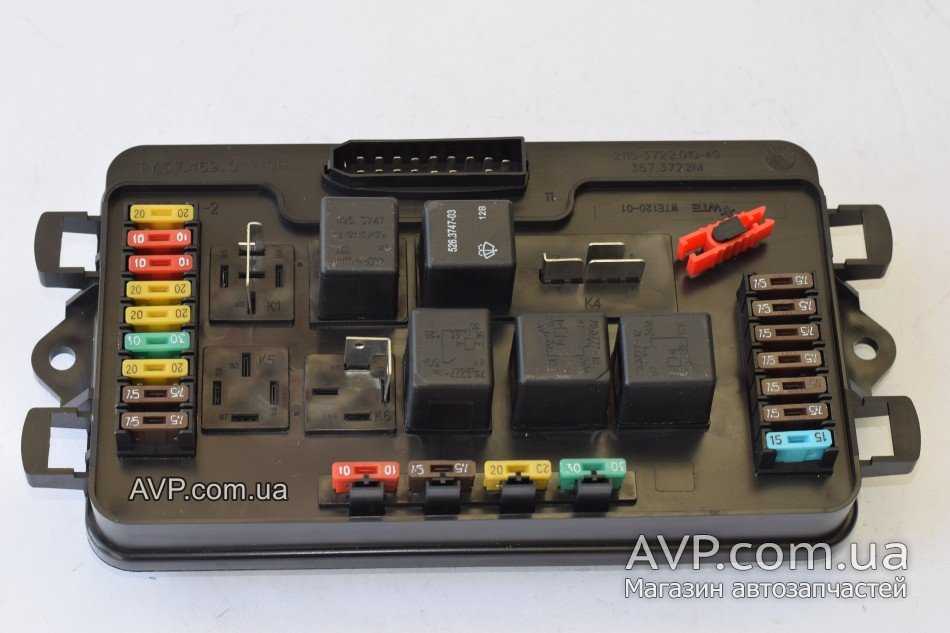

На автомобиле предохранители, в большинстве своем, располагаются в блоках. Чаще всего на машине два или больше блока предохранителей. Один из них находится под капотом или в районе багажного отделения. Он называется основным и включает в себя наибольшее количество предохранителей. Другой блок располагается под передней панелью в салоне, но у всех автомобилей в разных местах. Также предохранители могут отдельно располагаться по всей машине – по 1, 2 или 3 штуки.
Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания.
Выбирая автомобильный предохранитель, следует обратить внимание на размер:
Помимо размера, при покупке предохранителя следует знать его номинальный ток. Чаще всего в автомобилях устанавливаются элементы, которые обладают номинальным током от 5 до 30 А. Проще всего определить ток предохранителя по его цвету, и ниже представлена таблица, в которой указано, как между собой связан цвет и номинальный ток предохранителя.
Важная информация при проверке
Для начала диагностики требуется соблюдение условий:
- Автомобиль должен быть заглушен, а зажигание выключено;
- Автомобиль должен быть укомплектован исправным аккумулятором с подсоединенными к нему клеммами.
Не стоит перемыкать контакты двух предохранителей, а также пытаться выполнить временной ремонт, используя, проволоку. Это может привести к замыканию и полному выходу из строя одного из узлов автомобиля. Необходимо устанавливать защитные компоненты с номиналом ампер, не превышающим требуемое значение.
Принцип работы
Предохранители работают в двух режимах:
- В штатном режиме;
- В аварийном режиме.
Первый режим предполагает нормальные условия. При нормальном функционировании сети и конкретного прибора температура вставки имеет установившееся значение. Вся теплота, выделяемая устройством, отдается в окружающую среду. Помимо этого, нагреваются также контакты и другие части прибора. Температура нагревания не должна превышать нормальных значений штатной работы.
Второй режим — резкий скачок силы тока в сети. Чтобы время плавления вставки электропредохранителя сократилось, сам элемент изготавливается в виде пластинки с особыми вырезами, которые уменьшают его сечение на некоторых участках корпуса. На узких участках концентрируется большая теплота, чем на широких.
Вам это будет интересно Установка амперметра
Плоские предохранители
При возрастании силы тока в случае замыкания выделение теплоты превышает допустимый уровень и теплоотводом обычно пренебрегают. Элемент предохранителя плавится и перегорает и сила тока не может возрасти больше допустимого значения.
Важно! В процессе плавления возникает так называемая электрическая дуга, которая в современных элементах гасится в ограниченном патроне электропредохранителя
Элемент на плате
Стоит помнить перед работой
Нужно помнить — что предохранители стоят в электрической цепи, поэтому нужно соблюдать меры предосторожности:
- Автомобиль должен быть «заглушен»
- Зажигание нужно выключить
- Аккумулятор должен быть установлен и клеммы должны быть накинуты, иначе не будет «питание» электрической цепи
- Не перемыкайте контакты одного предохранителя с другим, мультиметром.
Что хочется добавить в заключении, ребята – два первых метода доступны всем, то есть банально вытащить и посмотреть, а вот третий с тестером … купите его, реально полезная вещь в автомобиле, если решили постигать его сами, просто не заменим!
Сейчас смотрим подробное, но полезное видео.
Надеюсь вам помог, искренне ваш АВТОБЛОГГЕР.
(11 голосов, средний: 4,64 из 5)
Похожие новости
Как проверить генератор на машине, не снимая. Мультиметром и без.
Обгонная муфта генератора. Что это такое и для чего нужна. Важны.
Что такое OBD2 и причем тут ELM327? Как ими пользоваться в машин.
Частые ошибки и их последствия
Основные ошибки при установке и замене автомобильных предохранителей в цепи:
Нельзя увеличивать номинал предохранителя, не произведя расчет необходимого сечения проводников в цепи. Если провода не выдержат большие токи, они могут перегреться, что приведет к короткому замыканию и возгоранию.
Необходимо заменять предохранитель на исправный такого же типа. Если установить другого типа, могут перегреваться контактные зоны гнезда предохранителя, что также может привести к воспламенению.
Ни в коем случае нельзя устанавливать «жучок». Если предохранитель «вылетел», значит, в цепи уже есть проблемы, возможно, короткое замыкание. Жучок с большой вероятностью приведет к оплавлению проводки. Лучше временно взять исправный предохранитель такого же номинала из второстепенной цепи в блоке предохранителей, например, от печки, обогревателя заднего стекла, противотуманок и т.д. Наборы предохранителей можно купить на ближайшей АЗС.
Некоторые автолюбители при увеличении частоты перегорания определенного предохранителя увеличивают (иногда в два раза) его номинал. Это может привести к отказу блока, который он обслуживает. В такой ситуации необходимо разобраться с причиной, а не следствием.
С помощью подручных средств
Прозвонка проводов мультиметром не является единственно возможным вариантом их тестирования на целостность или обрыв. Убедиться в исправности любого линейного проводника можно и без помощи этого универсального прибора.
Для проведения такой проверки потребуются:
- обычная батарейка питания (лучше всего квадратная на 4,5 Вольта);
- электрическая лампочка на 3,5 Вольта, посредством которой проверяется (контролируется) исследуемый линейный участок провода;
- пара соединительных проводов и коннектор захватывающего типа (так называемый «крокодил»).
После подготовки всех необходимых элементов на их основе собирается простейшая измерительная цепочка, состоящая из контрольной лампочки, батарейки и проверяемого проводника. При правильно собранной схеме и в случае исправности тестируемого участка контрольная лампочка будет загораться. Отсутствие свечения при всех исправных элементах схемы свидетельствует об обрыве в самом проводнике.
При испытаниях указанным способом используется тот же принцип, что и при проверке с помощью мультиметра, включенного в режим прозвонки.
Разновидности автомобильных предохранителей

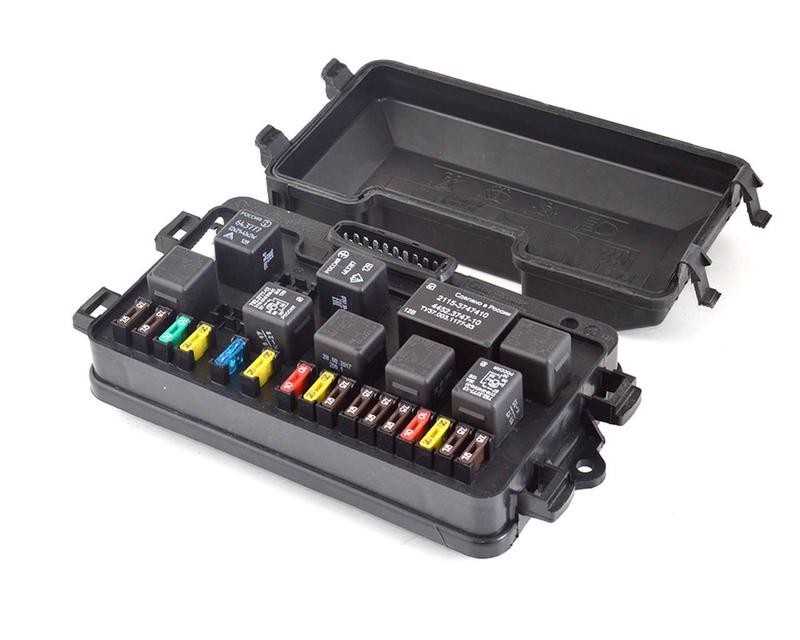

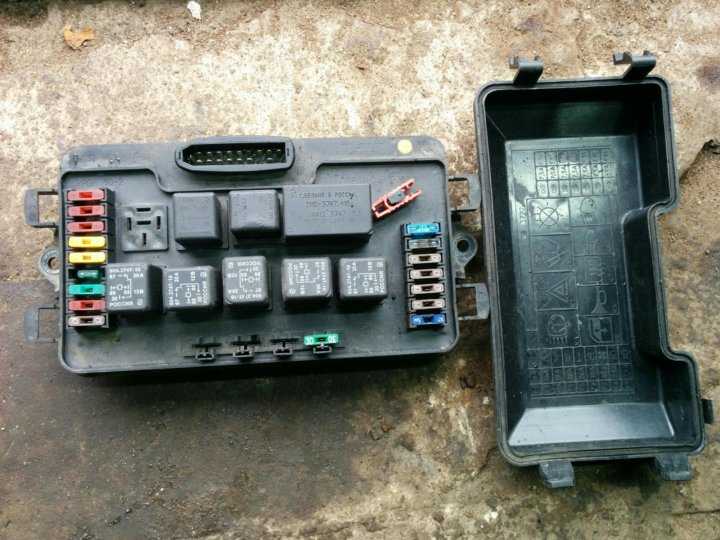

Как правило, в машинах предохранители располагаются в специальных блоках. В основном на транспортном средстве таких устройств установлено от двух и более единиц. Располагается один из них под капотом в районе багажника. Этот элемент является основным и состоит из наибольшего числа предохранителей. Что же касается другого блока для предохранителей, то в зависимости от марки автомобиля его местоположение может разниться. У некоторых моделей он может располагаться под передней панелью в автомобильном салоне. Классифицировать автомобильные аккумуляторы принято по двум критериям: номинальному току и размеру. Из этого следует, что предохранители могут быть:
Однако помимо размеров, перед приобретением того или иного вида предохранителя крайне важно обратить внимание и на его номинальный ток. В большинстве своем в автомобилях устанавливаются компоненты со значением этого параметра в пределах 5-30 А
Что это такое
Предохранитель — это специальное устройство, выполняющее функцию защиты прибора-потребителя электроэнергии от возникающих перегрузок и коротких замыканий в сети. Устройство состоит из корпуса изоляции, плавких вставок и выводов, с помощью которых вставки крепятся к электроцепи. Для того чтобы эта вставка охлаждалась и гасила ток, в некоторые виды предохранителей добавляют песок кварца
Когда происходит скачок тока в предохранителе, в первую очередь плавится его зауженная плоской вставки.Важно! Если вставка расплавится полностью, то цепь будет разомкнута. Основано это на том, что устройство подключается к сети последовательно
