Установка парктроника своими руками

Как происходит установка переднего парктроника

Установка переднего парктроника своими руками — процедура, требующая внимательности и аккуратности. Водителю нужно сделать в бампере небольшие отверстия, чтобы вставить в них сенсоры. Работа выполняется при снятом бампере, поскольку внутри оболочки лежит электропроводка.

Кабели, с вою очередь, должны быть проложены через моторный отсек. Они не должны никак соприкасаться с радиатором охлаждения и выхлопным коллектором. Лучше всего, если водитель разместит кабели в рукав и прикрепит их к жгуту электропроводки.

Установив датчики, автолюбитель должен еще раз проверить правильность монтажа и прокладки кабелей. Если некоторые детали были подключены неправильно, то на дисплее загорятся элементы, указывающие на местоположение неполадок.

Дисплей

Информационный дисплей размещается в машине после установки датчиков. Табло представляет собой либо ЖК-экран, либо блок с индикаторами.

Инструкция по установке монитора:

 Для начала нужно выбрать место на приборной панели. Ничего не должно перекрывать шоферу обзор.

 После этого стоит подумать над маршрутом прокладки кабеля к контроллеру.

 Перед установкой табло следует очистить поверхность от загрязнений.

 Удалить с устройства защитную пленку и установить на приборную панель.

 Присоединить коммутационный кабель.

Проводку к монитору протягивают под стойкой и запускают по потолку к багажному отделению.

Монтаж датчиков

Чаще всего управляющий блок устанавливают в багажник. Процесс монтажа начинают с задней части авто. Как уже говорилось, бампер требуется снять и помыть от грязи и пыли. Современные иномарки уже оснащены разметкой для прикрепления датчиков. Более старые машины ее не имеют, поэтому разметка наносится самостоятельно.

Сделав разметку, водитель должен просверлить отверстия и немного расширить их фрезой. Датчики вставляются в дырочки, а проводку закрепляют при помощи хомутов. Главное проследить, чтобы датчики расположились под углом 90° к земле.

Подключение

Существует несколько вариантов подключения переднего парктроника: с кнопкой, включением передачи, либо с нажатием на тормозную педаль. Самым простым методом является первый. Способ считается наиболее эффективным. Для реализации потребуется кнопка, которую устанавливают в удобном месте внутри салона.

Питание берется оттуда же, откуда берет питание, например, видеорегистратор. Когда двигатель запускается, питание начинает поступать. Когда мотор заглушается, то система выключается. Принцип работы простой, но не идеальный. Согласно правилам, система должна запускаться автоматом, если машина движется со скоростью 20 км/ч или меньше.

Как установить и подключить устройство?

Как можно правильно произвести монтаж устройства в бампер авто, как отрегулировать и как осуществляется покраска в нужный цвет — об этом мы расскажем далее:

Для начала необходимо правильно подготовить место для монтажа прибора. Электронный блок управления гаджетом монтируется в багажном отделении, вам необходимо правильно выбрать само место установки. Можно вмонтировать девайс под пластиковой обшивкой багажника либо в свободном пространстве под крылом

Это не важно, главное, чтобы на блок управления не воздействовала влага и другие внешние факторы.
Теперь можно приступить к подготовке самого бампера и в первую очередь его необходимо тщательно вымыть. После этого, учитывая количество регуляторов, которые идут в комплекте к девайсу, следует правильно разметить этот элемент кузова

Как правило, современные гаджеты оснащаются четырьмя датчикам, в соответствии с этим количеством можно правильно разметить бампер. Как правило, крайние два регулятора разносятся на боковые, радиусные части бампера. То расстояние, которое осталось, можно разделить на соответствующее количество частей, в зависимости от числа регуляторов, которые идут в комплекте.
Что касается непосредственно разметки, то ее можно сделать с помощью фломастера или маркера. Чтобы не испортить цвет кузова, маркер в дальнейшем смывается с помощью спирта. Также следует отметить, что разметка делается в соответствии с определенными параметрами гаджета, то есть необходимо учитывать показатели работы устройства, отмеченные в инструкции. В большинстве случаев уровень высоты от земли составляет полметра.
Используя фрезу, необходимо высверлить соответствующие отверстия в бампере, после чего вмонтировать в них регуляторы. В большинстве случаев регуляторы без проблем устанавливаются в посадочные места, но для большей уверенности в том, что они не выпадут, их можно посадить на клей.
Перед тем, как красить регуляторы в нужный цвет, их надо подключить к блоку управления, а также к монитору. Для этого используется схема, идущая  в комплекте. Далее, нужно красить выводы датчиков, чтобы они были в тон бампера. В принципе, выводы можно и не красить, все зависит от ваших предпочтений.
Завершающим этапом будет диагностика и тестирование рабочего состояния гаджета, при этом тестирование должно производиться с препятствиями.

Установка датчика в бампер

В целом процесс монтажа гаджета не особо сложный, в принципе, при желании с этой процедурой сможет справиться любой. Если у вас есть сомнения по этому поводу, то лучше один раз заплатить и довериться специалистам, зато быть уверенным в работоспособности устройства.

“Рено”

Монтаж выполняется согласно инструкции. От проема номера первый сенсор необходимо установить на расстоянии 3 сантиметров, а второй – на 37. Здесь главное точность. От края машины для разных моделей рекомендуется отступать 20-30 сантиметров. Далее сверлят отверстия в бампере и снимают задний фонарь. Датчики в отверстия ставят согласно буквам: R – правый, L – левый. Затем все провода собираются, связываются в пучок и просовываются под усилитель бампера. При помощи проволоки жгут просовывают далее между бампером и фонарем.

Что касается подключения, то к зеленому проводу подсоединяют положительный контакт на блоке управления, а отрицательный — к массе. Остается только протянуть провода по салону, а дальше действовать аналогично инструкциям, описанным выше. Как видно, установка парктроника на «Рено» — это несложный процесс, с которым справится каждый.

Характерные поломки

Многие парктроники подключаются так, что при включении задней передачи активизируются датчики и камеры, выводящие картинку на экран внутри салона. Их подключают к обычной мультимедийной системе. То есть даже кнопка для включения парктроника не нужна.

Но иногда видео не показывает, либо выдаются непонятные сигналы, с парктроником происходит какая-то вакханалия. Все понятно, с ним что-то не то. А что?

Есть несколько характерных неисправностей. В некоторых случаях нужен легкий простой ремонт, а порой требуется замена элементов.

Рассмотрим несколько распространенных ситуаций.

1. Постоянно работает сигнал опасности. Здесь речь идет о замыкании в системе или наличии блокировки датчика каким-то предметом. К примеру, к нему прилип кусочек грязи, налип листочек или снег. Даже если на датчик попадает вода, он начинает выдавать неправильную информацию и заставляет паниковать водителя. Для начала проверьте устройство на наличие посторонних предметов. Если их нет, придется заняться проводкой. Как проверить ее целостность? Возьмите мультиметр и замерьте параметры. Чаще всего именно из-за проводки возникают все неполадки.
2. Не сигнализирует о препятствиях, хотя они есть. Тут сломался датчик или сразу несколько парковочных устройств. Проверка проводится просто — по очереди закройте рукой каждый датчик и прислушайтесь, на каком именно отсутствует реакция. Вот с ним и решайте проблемы, меняя полностью или проводя ремонт.
3. Чрезмерная реакция на незначительные препятствия. Вы паркуетесь на траве, где ничего не мешает, а парктроник орет. Почему? Вероятно, у него выставлена повышенная чувствительность, потому для устройства даже травинка является объектом опасности. Чувствительность можно настроить, потому здесь ничего сложного нет.
4. Механические повреждения. Их не сложно проверить визуально. Но проблема подобных неполадок в том, что в большинстве случаев приходится менять датчики. Ремонтом тут не обойтись.

Если ваш парктроник начал капризничать, обязательно первым делом проверьте проводку. Она порой обрывается, нарушается целостность изолирующей оболочки, отходят контакты. А то так некоторые уже покупают новые датчики, хотя по факту нужно было просто чуть сильнее прикрутить крепеж проводки отверткой. Не тратьте лишних денег и не делайте поспешных выводов, пока не проверите все потенциальные неисправности.

Самой неприятной поломкой является выход из строя блока управления вашего парктроника. Менять его дороже всего. Но будем надеяться, что подобного не произойдет.

Делитесь своими впечатлениями относительно материала, рассказывайте свои истории, связанные с парктроником или задавайте вопросы.

Что мы можем?

То, что парктроник необходим, несомненно.

Но тогда возникает логичный вопрос: как же грамотно установить его?

И что лучше для этого выбрать: монтировать парктроник собственными руками или же обратиться в автомобильный сервис?

Автопроизводители не советуют самостоятельно осуществлять установку такого рода приспособлений.

Причина в том, что разные модели парктроника располагают отдельными особенностями.

И знать о них может только специалист данной области.

Указанное выше замечание оправдано только тогда, когда начинаешь процесс монтажа, не располагая даже малейшими знаниями.

Поэтому, стоит подробно рассмотреть данный вопрос и объяснить основные моменты, связанные с собственноручным монтажом парктроника.

Процесс установки парктроника

Как должен быть подключен

После покупки не спешите бежать к автомобилю и пытаться установить устройство, не прочитав внимательно инструкцию по установке. Только изучив все детали можно вплотную приступать к установке.

Для начала требуется установка электронного блока управления, по-простому ЭБУ. Большинство автолюбителей устанавливают его в багажнике автомобиля, но тут выбор за вами. Далее нужно подобрать место на бампере, куда будут установлены датчики. Причем устанавливать датчики можно как на переднем, так и на заднем бампере. Возьмем для примера четыре датчика, и сделаем разметку. Предварительно бампер нужно снять с автомобиля и подготовить к установке – ничего сложного, его нужно просто тщательно вымыть и высушить. Саму разметку предпочтительнее делать маркером, она потом просто смывается с помощью спиртового раствора. В первую очередь, нужно отметить места для самых крайних датчиков, которые будут находиться на радиусных частях бампера. Далее расстояние между двумя пометками, где будут стоять крайние датчики, нужно разделить на три части. В этом промежутке будут установлены оставшиеся два датчика. Если датчиков больше, то участок между крайними разметками делится на равные отрезки по количеству датчиков. В прилагаемой к устройству инструкции должны быть прописаны параметры расположения датчиков, но в большинстве своем, высота размещения каждого датчика – 50 сантиметров над уровнем земли

Принципиально важно, чтобы все отверстия для датчиков сверлились перпендикулярно по отношению к поверхности заднего или переднего бампера. Потому как, соблюдая это правило, установленные на бампер датчики не будут «косить», а будут смотреть на мир строго горизонтально. Фреза

Фреза

• Далее вам понадобится фреза, чтобы просверлить отверстия в бампере, куда и будут установлены датчики парктроника.
• Потом с внешней стороны устанавливаются датчики, при этом их провода должны идти вовнутрь. С обратной стороны они крепятся специальными стопорными кольцами. Не забудьте пометить датчики латинскими буквами, при этом соблюдайте их установку слева направо. Для надежности крепления датчика стоит подстраховаться и посадить их на клей или силикон.

Сверлим отверстия

Все провода датчиков следует собрать в жгут, который следует соединить со жгутом штатных проводов, для удобства их собирают и закрепляют изоляционной лентой. Если установка датчиков проводится на бампере, то провода пропускаются вовнутрь багажника. Далее бампер крепится обратно на место.

Как провести провод в салоне

После этого, руководствуясь схемой подключения датчиков, которая, как правило, идентична ко всем устройствам, подключите их к электронному блоку управления, а после этого к монитору. Дисплей лучше крепить в самой удобной для водителя позиции. Закрепить дисплей можно при помощи двухстороннего скотча, который должен быть на опорной части монитора.

Прежде чем выезжать по своему каждодневному маршруту, следует протестировать парктроник и его парковочный радар на предмет того, как и на какие препятствия и объекты реагирует установленное устройство, и на что он срабатывает ложно.

Тянем провода и подключаем

Схема установки парктроника

Подсоединяем, как показано

Отверстие для установки датчика

Монтаж дисплея

Установка парктроника будет показана на автомобиле Рено Логан, но суть установки парктроника для всех других моделей автомобилей конечно по умолчанию одинакова.

Прежде необходимо подготовить место для установки. Сам блок парктроника устанавливается, как правило, в задней части автомобиля. Например на «шубе» крыла при помощи монтажного скотча. То есть вам необходимо будет извлечь все из багажника, снять обивку внутри. Что относительно датчиков, то здесь необходимо разметить бампер. При этом лучше всего это сделать после мойки машины, то есть на чистом бампере. Разметку под центры датчиков необходимо сделать так, чтобы установленные сонары парктроника охватывали максимальную площадь задка автомобиля при движении назад. Не стоит их устанавливать в линейку близко друг к другу. В этом случае получится, что будут дублироваться показания соседних датчиков. Разнесите крайние датчики на радиусные части заднего бампера, а между ними равномерно установите оставшиеся датчики. Высота устанавливаемых сонаров должна быть порядка 0,5 м от поверхности земли. Оси датчиков должны быть параллельны поверхности земли. Маркировку лучше производить маркером с мягким пером. Оно не царапает ЛКП, соответственно предварительно намеченные места установки датчиков парктроника смогут быть откорректированы без неприятных последствий. Маркер стирается спиртом или водой.

  В некоторых случаях на бампере уже могут быть характерные площадки под датчики парктроника, но их не будет, так как они опционально не предусмотрены. Если такие площадки есть, то можно будет поставить датчики именно туда.

Итак, сверлим отверстия в бампере. В наборах парктроника уже прилагается фреза, в размер под устанавливаемые датчики парктроника.

Фреза для сверловки отверстий под датчики парктроника. (обычно это порядка 20-22 мм)

Будьте аккуратны, чтобы предотвратить растрескивание пластика или чтобы не перегреть его трением фрезы. Для сверления отверстий лучше всего использовать легкую дрель, при этом сверлить на низких оборотах.

 Сверлим отверстие под установку датчика парктроника

 Теперь проводим провода до места установки блока. Если вам будет проще просунуть провод из багажника, чем в багажник, то так и сделайте. Потом примотайте при помощи изоленты штекер датчика к проводу и вытяните колодку датчика обратно, в багажный отсек.

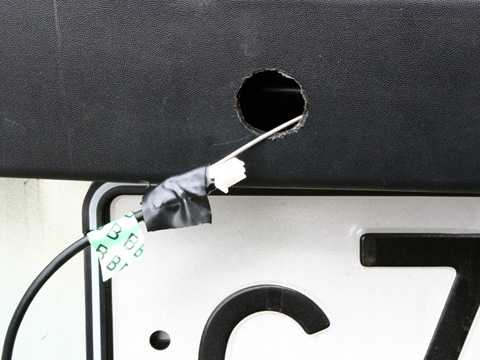

Протягивание проводов датчика парктроника

Иногда на проводе имеется дополнительный штекер, который можно отсоеденить и пропустить сам провод из багажника, а после соединить с датчиком. После этого можете установить датчик на свое место.

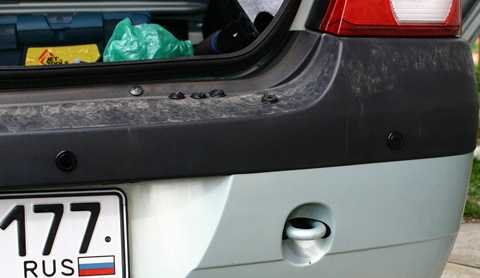

Установка датчиков парктроника. Просто вставляем в бампер до упора.

Каждый датчик имеет стопорное кольцо или фиксаторы в виде цанги. Такие элементы фиксируют его на месте. Если это кольцо, то при пропуске провода и при установке датчика, кольцо должно быть надето на провод с другой стороны бампера. Не забывайте об этом. Далее это кольцо фиксируется с другой стороны бампера на датчике, тем самым закрепив его.

Стопорное кольцо надето на провод датчика. На сегодняшний момент редкий вариант исполнения.

Такую операцию проделайте со всеми имеющимися датчиками, как правило 4 шт. Провода протяните в отверстие заднего фонаря или через любое подходящее отверстие. Желательно не сверлить лишних отверстий в кузове.

Протягивание проводов от датчиков до основного блока парктроника.

В нашем случае задняя блок фара уже снята. Именно с нее и возьмем питание. Разбираем один из задних фонарей. Питание лампы заднего хода, будет также параллельно питать и сам парктроник, при движении автомобиля назад. То есть включили заднюю передачу и сразу включился парктроник. Провод можно просто припаять к токопроводящей дорожке фонаря. Красный «+» и черный «-«. Можно также подключиться к штекеру, который идет на фонарь.

В итоге все разъемы от датчиков в багажнике подключите к основному блоку. Обычно на проводах датчиков и на основном блоке имеется маркировка (A, B, C, D), в итоге, каждый датчик подключается в предназначенный для него штекер.

Место установки основного блока парктроника с уже подключенными штекерами.

Шлейф от блока пойдет через весь салон. Вначале выбираем где поставить дисплей, а потом тянем от него провод в багажник. Информационного табло, устанавливаемого в зоне видимости водителем, на панели приборов. Как правило, где-то рядом с одним из зеркал заднего вида, чтобы контролировать одновременно вид сзади визуально по прибору и в зеркале. Вот собственно и все основные рекомендации по установке парктроника своими руками.

Собираема все обратно, перед этим проверив работу парктроника.

Для тех же кто не особо любит читать, мы можем предложить видео. В нем примерно тоже самое, только все рассказывается и показывается.

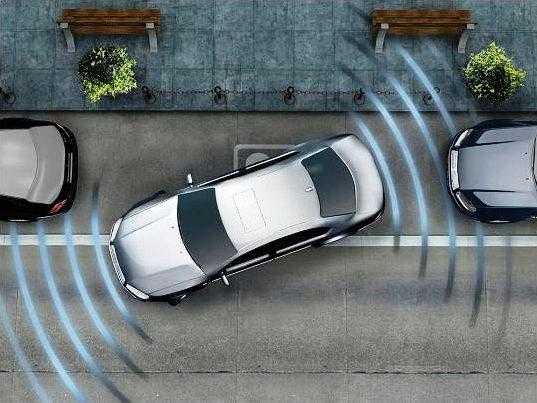

Как это работает?

Прежде чем устанавливать парковочные системы на свой автомобиль, следует знать и понимать то, как работают эти устройства. Итак, электронный блок посылает на сенсоры специальный сигнал. Датчики излучают ультразвуковую волну на 120 градусов. Если волна встретит на своем пути препятствие, она будет отражена. Датчик сможет уловить ее и затем передаст информацию об этом на блок.

Управляющий блок считает время, нужное сенсорам на генерацию волны и принятие, а затем считает расстояние до препятствия на пути. Затем вся информация передается на оповещательные приборы. Запускается устройство автоматически – когда водитель включает соответствующую передачу и начинает движение, в работу включаются все датчики. В случае с задним парктроником и задней передачей активируются задние датчики и два передних по краям. Когда водитель тормозит, задействуются все датчики на переднем бампере. Система работает автоматически.

Подключаем блок питания

Следующим ответственным этапом, во время установки парктроника своими руками, является подключение питания блока управления и датчиков.

Для того, чтобы пропустить провода внутрь автомобиля, необходимо, сняв заднюю обшивку в багажнике, найти резиновую заглушку поближе к задней фаре, и, просверлив в ней отверстие, пропустить через неё провода.

Если таковой не обнаружено, тогда вам пригодится набор свёрл по металлу, для того чтобы высверлить отверстие для проводов от датчиков к блоку управления.

Начинайте работать сверлом малого диаметра, постепенно дойдя до максимального – 16 мм. Провода при этом необходимо обмотать изолентой, а в месте прохождения их через корпус автомобиля, поставить защитную резинку, чтобы исключить повреждение изоляции проводов.

Подсоединив датчики к блоку управления согласно буквенной или цифровой индексации, подключаем питание блока управления к питанию заднего фонаря.

Цветовая маркировка провода, идущего на массу у автомобиля и парктроника, одинаковая – чёрная. Другой провод — это плюс.

Для проверки правильности подключения необходимо подсоединить к блоку управления индикаторную панель и включить передачу заднего хода. У вас должен загореться фонарь заднего хода и включиться индикатор парктроника. Это будет свидетельством того, что вы всё сделали правильно.

Установка парктроника по другой методике

Установку парктроника своими руками можно провести и иначе. Рассмотрим на примере не слишком дорогого парктроника BEA 300, цена которого не превышает 6000 российских рублей. Кстати, этот парктроник как будто специально создан, для того чтобы его самостоятельно устанавливать. В дополнение к нему идут накладки под датчики, которые, если честно, не нужны.

Установка датчиков парктроника такого типа подразумевала их монтаж в бампер. Это было указано в инструкции. И установка должна проводиться без всяких дополнительных элементов.

Монтаж датчиков парктроника осуществляется в бампер

Вооружаемся необходимыми инструментами, в комплект которых обязательно должны включаться фрезы на 20 мм для резки отверстий в пластике бампера. Кстати, оригинальная фреза очень дорогая и цена на неё может достигать аж целых 1000 рублей. Поэтому можно воспользоваться и аналогом. Хорошая фреза не должна в процессе работы водиться в сторону, и срез обязан получаться ровным.

Бампер следует обязательно снять. Рекомендуется снять пластиковые накладки внутри багажника, а затем отогнуть мягкую обивку. Делается это для того, чтобы получить доступ к болтам крепления бампера.

Извлекается накладка бампера. После этого из багажника откручивается два болта на «10».

Приступаем к откручиванию саморезов брызговиков. Используем для этой цели ключ-звёздочку на «6». Не стоит забывать и о том, что несколько саморезов фиксируют бампер снизу.

Снятие переднего бампера

После того как все саморезы будут найдены и откручены, можно приступить к снятию бампера. Если возникнут проблемы и бампер станет упорствовать, можно капнуть немного WD-40 в места посадки фиксаторов. После этого бампер точно отделится, а грубая сила здесь не помощник, ведь можно бамперу навредить.

Теперь следует поставить бампер краской вверх и начать делать разметку. На места вероятной установки датчиков можно наклеить малярный скотч и отмерить необходимые расстояния. Сверху обычно оставляют около 50 мм. Расстояние между первым и последним датчиком составляет 60 см, а между каждым из датчиков — 25 см.

Осевая линия бампера должна проходить как раз через центральный датчик.

Понятно, что снятый бампер представляет собой довольно неустойчивую конструкцию. И это вынуждает прислонять его к двери гаража или другого строения, предварительно подложив под углы кусочки резины.

Бампер с отверстиями под парктроник

Теперь тщательно проверяем всю разметку и центры будущих отверстий колем шилом и начинаем сверлить, желательно со стороны краски. Дабы пластик не плавился под действием фрезы, можно наливать на него воду. И сверлить придётся с напарником. Один будет сверлить, а другой лить воду. Отверстия должны получиться на 18 мм, хотя можно и больше, но тогда датчик будет входить с зазором.

Просверлённый бампер кладём на тряпку и прокладываем проводку. Тщательно очищаем и просушиваем поверхность, после чего места под приклейку обрабатываем жидкостью из пузырька. После этого клеим датчики и площадки под стяжки.

Устанавливаем бампер на место, протянув предварительно жгут проводов в специально заготовленное для этого отверстие. Начинаем монтаж блока управления. И подключаем к нему электрическую цепь автомобиля.

Пищалку желательно установить поближе к ушам водителя, а питание подключить к лампе заднего хода. Что касается проводов от пищалки, то их можно протягивать под накладками порогов и вывести излучатель в левую стойку. Там же можно приклеить стандартным способом под скобой ремней безопасности.

Видео о том, как самостоятельно установить парктроник:

Проверяем работу системы, и если всё действует, значит, пора автомобиль заводить. Едем к препятствиям и проверяем пищалку. Всё работает.

Вот так. И ничего сложного. Немного терпения и всё получится!

Как проверить датчик парктроника? Проведение диагностики

Перед тем как проверить датчик парктроника, надо определиться с методом диагностики. Существует несколько вариантов проверки устройства, один из них реализуется с помощью мультиметра. Можно подойти вплотную к сенсорному контроллеру, установленному на бампере. Если прибор рабочий, то при приближении препятствия оно издаст щелчок. Его можно не услышать, но если выполнить запись на диктофон, то щелчок будет слышен хорошо.

Перед выполнением диагностики датчика парктроника надо отпустить рычаг стояночного тормоза авто, включить зажигание и перевести ручку КПП в положение задней скорости.

Некоторые устройства позволяют реализовать следующий вид диагностики:

1. Производится включение зажигания и перевод рычага трансмиссии в нейтральное положение.
2. Отпускается рычаг стояночного тормоза.
3. Выполняется запуск силового агрегата.
4. Владелец авто проходит пальцами по контроллерам, расположенным в переднем либо заднем бампере. Если устройства работоспособны, они могут издавать вибрацию. Но надо помнить, что не все типы приборов реагируют на такие прикосновения.

Если вместо традиционных контроллеров на бампере установлена металлизированная лента, то ее состояние можно оценить визуально. Появление сбоев в работе может произойти в результате физического повреждения устройства. Выполняется визуальная диагностика ленты на предмет наличия дефектов. К неисправностям могут привести трещины, а также глубокие царапины на элементе. Если лента целая, проблему следует искать в других компонентах системы.

Визуально можно определить неполадки в функционировании микропроцессорного устройства. Плата блока подлежит диагностике на предмет наличия перегоревших компонентов. Прибор разбирается, с него демонтируется крышка, затем выполняется визуальная проверка всех составляющих элементов схемы

Надо уделить внимание диагностике конденсаторных устройств, при длительной эксплуатации они могут раздуваться. Причина может заключаться в негативном воздействии пыли и грязи на элементы, поэтому плату рекомендуется очистить и просушить

Канал Corvus Gold показал наглядно эффективные способы диагностики парковочных радаров для авто.

Проверка датчика парктроника тестером

Диагностика мультиметром займет больше времени, но результаты от ее проведения будут более точными:

1. Перед выполнением проверки надо произвести отключение всех ультразвуковых контроллеров от электроцепи автомобиля.
2. После отключения проводки выполняется демонтаж датчиков.
3. Взяв контроллер в руки, на элементе можно увидеть контактные составляющий. К одному из контактов выполняется подключение щупа мультиметра.
4. Прибор для диагностики настраивается в режим замера величины сопротивления, при этом надо выставить порог, составляющий 2 тысячи Ом. Затем щуп тестера подключается к контактным элементам контроллера.
5. Считываются показания, которые выводятся на дисплей диагностического прибора. Контроллер функционирует без перебоев, если полученное сопротивление не соответствует нулевому значению или не стремится к бесконечности. В остальных случаях требуется ремонт либо замена устройств.

Метод диагностики с использованием тестера позволяет определить проблемы в функционировании контроллеров и электроцепи, к которой они подключены. Для этого выполняется проверка проводников, по которым датчик подключен к микропроцессорному модулю. Производится диагностика целостности электроцепей. Поврежденные провода подлежат замене либо перепайке, место спайки рекомендуется обмотать изолентой или установить термоусадочную трубку.

Канал СТО ГаражокЬ рассказал об особенностях выполнения диагностики парковочных систем с использованием мультиметров.

В каком случае нужно снимать датчик парктроника

Сенсор и блок управления соединяются через водозащищённый разъём, который находится под бампером. В это место забрасывается грязь, камни и вода. Со временем изоляция разрушается, а датчик выходит из строя. Нужно его снять и установить на его место новый.

Отсоединение проводов

Чтобы демонтировать датчик парктроника, первым делом нужно отсоединить провода. Только после этого его легко можно снять с посадочного места.

Если сенсор находится на внешней стороне — провода без проблем вытаскиваются через разъём. В противном случае придётся снимать бампер. Есть исключение, о котором поговорим дальше.

Местонахождение сенсора зависит от марки автомобиля. Например: во всех машинах компании Citroën они располагаются с внешней стороны.

Исключение! Если в комплекте с новым парктроником идут все необходимые провода — смело обрезайте нерабочий сенсор. Новый можно провести второй линией. Так вы сэкономите время, потому что бампер снимать не придётся.

Вариант, который предполагает замену проводов, имеет один существенный минус — это большие затраты времени, если нужно менять больше одного элемента. Время работы увеличится, потому что придётся определять «фишки» сенсора на блоке управления.

Демонтаж

Демонтаж бампера — главная сложность при снятии сенсора, который крепится защёлками. Ключевые шаги, которые нужно совершить, чтобы его достать:

1. Удалить стопорное кольцо, которое находится снаружи.
2. Отжать защёлки в виде пружин.
3. Толкнуть парктроник внутрь.

Чтобы установить новый датчик парктроника — выполняйте перечисленные действия в обратном порядке.

Как уже говорилось выше, если парковочный датчик выталкивается наружу — снимать бампер ненужно. Достаточно чем-нибудь тонким (например, визиткой) поддеть корпус датчика, чтобы достать его из посадочного места. Защёлок там не будет, потому что при такой конструкции используют втулку из пластика или эластичные упоры, которые надёжно фиксируют устройство.

Мастера в СТО часто закрепляют жгут хомутами к корпусу. Если датчик неродной, и он менялся на СТО или в автосервисе — лучше не рисковать и снять бампер. В противном случае можно оборвать провода и добавить себе работы.

Замените сломанный датчик парктроника, особенно если вы неопытный водитель. Эта мелочь может стоить вам денег, а главное — нервов. Не пожалейте времени!

Здравствуйте счастливые обладатели Citroen C5 X7. Полгода назад я писал, что с помощью Люксии я нашел какой датчик не исправен, им оказался задний левый наружный .

И конечно же сразу заказал на BR39 за 833 руб. В итоге, конечно дело было не в нем, а в оборванном проводе. Но все по порядку. И так, чтобы снять датчик нужно сначала снять бампер, а для этого:- откручиваем винты крепления брызговика

— откручиваем два самореза крепящих бампер снизу, один из которых держит брызговик (все винты я обвел красными кружками)

— откручиваем саморез крепления подкрылка и винт, который зажимает проушины бампера

— вытаскиваем левый карман в багажнике. Откручиваем пластмассовый барашек крепления фары и вытаскиваем ее. Там же откручиваем винт крепления бампера

— откручиваем еще два винта снаружи

— отводим бампер в сторону и на зад.

И вот он, тот самый датчик. Который легко снимается.

Если надо снять весь бампер, откручиваем тоже самое и с правой стороны. Только сначала нужно отсоединить разъем датчиков парктроника. Он находится под правым крылом.

Но при тщательном осмотре оказалось, что оборвался провод датчика, который сразу запаял

Все поставил на место и вот оно чудо, система заработала! Новый датчик я проверил- рабочий. Будет как запасной. Я долго искал, что, как делать. Оказывается все просто. Удачи на дорогах!

2 Камера заднего вида как эффективная опция беспроводного парктроника

В настоящее время парктроник с камерой заднего вида является самым современным и эффективным типом парковочного радара. Помимо специальных датчиков в передней и задней части автомобиля крепится специальная камера, данные с которой выводятся на экран, установленный внутри автомобиля. Беспроводной парктроник с камерой позволяет более четко видеть то, что происходит возле автомобиля, при этом такой парктроник обладает большей чувствительностью, а у водителя не возникает “мертвых зон”.

Главным отличием подобного парктроника от простых моделей бюджетного типа с необходимостью подключения проводов является удобный способ оповещения (как правило, их сразу несколько), легкость при монтаже, так как передача сигнала происходит посредством радиоволн, а значит, нет необходимости постоянной проверки соединений и контактов. При этом, чтобы установить беспроводной парктроник на автомобиль своими руками, необходимо лишь правильно закрепить датчики на переднем и заднем бампере. Для этого вам потребуется страндартный набор инструментов, линейка, малярный скотч и немного терпения. Датчики монтируются на определенном расстоянии друг от друга. Если речь идет о четырех датчиках на каждый бампер, то необходимое расстояние 20-25 сантиметров между ними. После разметки с помощью специальной фрезы, которая обычно идет в комплекте вместе с датчиками, вырезаются отверстия, в которые вставляются датчики и закрепляются с помощью специального крепления. Вам не придется изолировать провода и тянуть их через обшивку салона, достаточно будет подключить необходимые разъемы к контактам задней фары и настройть блок управления беспроводными датчиками.
