Обогрев заднего стекла своими руками видео

Предохранитель

Если у вас не работает обогрев заднего стекла, ВАЗ-2110 стоит проверить на предмет наличия сгоревшего предохранителя. В монтажном блоке проверьте элементы в разъеме F8 (обычно они идут на 20 ампер). Если предохранитель имеет такой вид, как на фото ниже, его требуется заменить.

На будущее опытные автовладельцы советуют возить с собой в бардачке запасной комплект. Ведь если сгорит предохранитель на бензонасос (особенно в пути), то и вовсе машину нельзя будет запустить.

Какова причина данного явления? Чаще всего такое происходит из-за короткого замыкания. В один момент напряжение бортовой сети увеличилось свыше нормы. Чтобы предотвратить оплавление контактов, система попросту отключается путем разрыва соединяющих элементов. В данном случае это питание +12 В и токопроводящие элементы на заднем стекле.

Почему одновременно отказывает обогрев, печка и дворники?

Отдельно выделяются ситуации, когда не работает печка, дворники, обогрев заднего стекла. Иногда вместе с этими системами перестает работать и омыватель.

Способы устранения дефекта:

• для быстрого решения проблемы достаточно заменить предохранитель;
• осматривая неисправный блок, легко заметить сгоревшие дорожки, которые также можно припаять.

Что делать в случае обрыва нитей, как определить дефект

Если перестал работать обогрев заднего стекла, нужно осмотреть устройство, чтобы понять, какова причина неполадки. Чаще всего основная проблема заключается в нарушении целостности нитей – пропадает контакт, необходимый для прохождения тока и нагревания.

Определяем место повреждения:

1. Когда стекло запотевает, нужно включить подогрев, что позволит легко выявить неработающие элементы. Примечательно, что работоспособность остальных составляющих не нарушается, поскольку используется параллельная конструкция.
2. Очистив поверхность, приступаем к осмотру. Если имеется существенный разрыв, дефект легко обнаружить.
3. В случае незаметного повреждения используется лупа или мультиметр.

Диагностика с помощью мультиметра начинается с подключения зажима к корпусу. Тогда, используя второй кончик, можно начать процесс поиска поврежденного участка.

Чтобы найти обрыв, нужно определить сопротивление, проверяя нити в центральной части. Здесь должны быть показатели не более 2–3 Ом. Если обнаруживается сопротивление в 6 Ом, значит, имеется дефект. Определив нить, нужно тщательно проверить ее, измеряя показатели каждые 1–2 см.

Тонкости ремонта системы обогрева

Обрыв нитей – наиболее распространенная неполадка. Часто владельцы авто задумываются, почему перестал работать обогрев заднего стекла. Проблема заключается в нитях – они достаточно хрупкие, легко повреждаются во время активного трения. Для удаления загрязнений лучше использовать мягкую тряпочку и специальные средства. Если приходится работать скребком, нужно делать это аккуратно.

Как устранить неполадку:

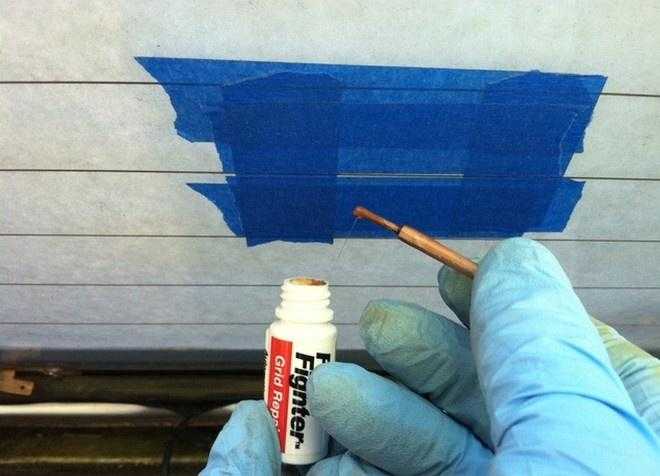

1. Используя комплекс, включающий шприц и токопроводящую пасту, легко восстановить целостность участка. Достаточно нанести тонкую линию состава на поврежденное место. Высыхание происходит в течение нескольких минут, иногда нужно ждать сутки – все зависит от продукта. Включать и проверять работоспособность системы нужно после полного высыхания.
2. Выбор токопроводящего клея – более доступное решение. Клей должен наноситься в два слоя. А между ними желательно проложить медную проволоку диаметром 0,3 мм.
3. Нанесение массы из краски и стружки цветных металлов. Процедура выполняется при включенном обогреве. Во время покрытия поврежденного участка может возникать шипение, которое вскоре проходит. Время высыхания – 30 минут. Эксплуатацию желательно начинать через час.

Внимание:

Еще одним методом восстановления является пайка. Это способ самый надежный, и если повреждение небольшое, спайка проводится быстро, без проволоки.

Проведение работ при более серьезных дефектах:

• используется проволока сечением 0,17 мм 2 ;
• ее длина должна быть немного больше поврежденного участка;
• края нужно залудить;
• рабочую поверхность обезжириваем;
• нить покрываем хлористо-цинковым флюсом;
• завершив подготовку, приступаем к работе, прижимая и впаивая проволоку в края нитей;
• используется мощность 12 Вт;
• закончив, нужно проверить место спайки, очистить поверхность от остатков флюса;
• обработанный участок покрывают термоустойчивым клеевым составом.

Может ли система кондиционирования работать на обогрев?

Исправно работающая система кондиционирования поддерживает комфорт в машине в жаркое время. Однако и зимой кондиционер нужно включать. Во время работы устройства производится смазка движущихся элементов. Запуская кондиционер в холодный период, можно добиться и быстрого отпотевания окон.

Задумываясь, как работает кондиционер на обогрев, стоит отметить, что зимой, когда воздух на улице холодный, система не может запуститься. Но при нажатии кнопки обогрева зеркал или лобового стекла система активируется, и будет исполнять роль отопителя.

Как это работает:

1. В летний период, когда происходит испарение фреона в конденсаторе, температурные показатели на выходе составляют 10–12 градусов.
2. При запуске зимой показатели остаются неизменными, и этого хватает для отпотевания, оттаивания.

Не работает обогрев заднего стекла

Хорошая обзорность в автомобиле — залог безопасности, поэтому так важно следить за чистотой стекол и работоспособностью приборов, влияющих на видимость водителя (стеклоочиститель, омыватель, обогрев стекол и т.д.). В дождливую погоду стекла могут запотевать, а в зимнее время даже покрыться коркой льда

Как же быть при таких погодных условиях?

Для просматривания дорожной ситуации в зеркало заднего вида, а также для обеспечения должной видимости в момент движения задним ходом, инженеры придумали «средство» решающее проблемы обзорности в непогоду — заднее стекло с нитями (элементами), которые обогревают поверхность стекла.

В случае когда не работает обогрев заднего стекла, ухудшается видимость, стекло запотевает и покрывается каплями дождя. Зимой, после обильных снегопадов, при такой поломке иногда даже приходиться смириться с «нулевой» видимостью дорожной обстановки в задней части автомобиля. В таких «запущенных» случаях может спасти лишь хорошая печка и небольшой вентилятор на задней полке.

Ремонт обогрева заднего стекла

Для устранения неисправности обогрева заднего стекла следует начать с определения причины выхода его из строя. В случае, если отдельные нити элемента обогрева не нагреваются, где-то произошел обрыв нитей.

Ремонт в этой ситуации заключается в восстановлении электрической цепи. Для этого можно попробовать восстановить цепь обогрева при помощи специального токопроводящего клея, либо запаять место разъединения. В месте приклеивания стекло будет нагреваться сильнее из-за большего сопротивления на этом участке цепи, что может привести к тому, что стекло лопнет.

Мы рекомендуем не заниматься этими «вещами» ради экономии, а просто заменить заднее стекло с элементом обогрева. Поверьте, вы потратите гораздо больше времени и средств, намучаетесь с пайкой, и в конце концов, все равно придете к выводу — купить новое стекло.

Вариант 2 — ни одна нить (полоска) обогрева не нагревается

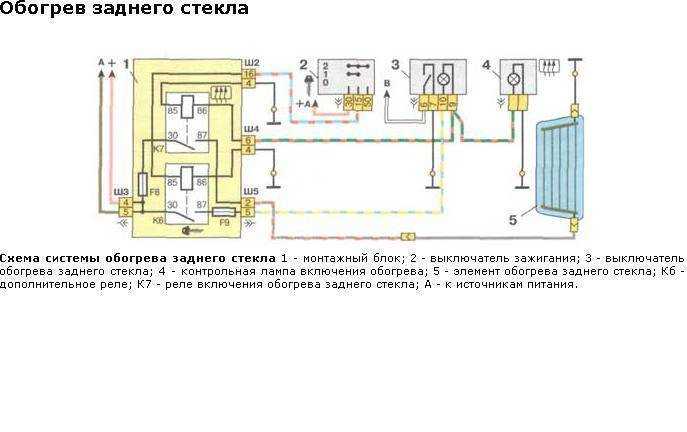

Схема подключения обогрева заднего стекла ВАЗ 2106

• неисправны кнопка (выключатель), реле, предохранитель обогрева заднего стекла
• повреждены провода
• окислены или плохо соединены наконечники
• отсоединился контакт от элемента обогрева стекла.

Неисправные выключатель, реле, предохранитель, провода замените на новые. Зачистите, обожмите клеммы. В случае отпайки клеммы от элемента обогрева замените стекло с элементом обогрева.

В зависимости от региона вашего проживания, цены на стекла могут быть разными. В Москве и Московской области заводское заднее стекло «БОР» с электрообогревом для ВАЗ 2101-2107 (кроме универсалов 2102, 2104) стоит в районе 1200-1300 руб. На автомобиль ВАЗ 2104 устанавливается меньшее по размеру заднее стекло, поэтому цена на него чуть ниже и составляет около 1000 рублей.

Способы ремонта нитей нагревательного элемента

Существует несколько способов восстановления работоспособности греющей нити в домашних условиях.

С помощью токопроводящих паст и клеев

Наиболее простой и эффективный, это с помощью специальных ремонтных комплектов, например DONE DEAL DD6590, предназначенный для ремонта нитей и контактов обогревателя заднего стекла как любителями, так и профессионалами. Способ хорош тем, что не требует наличия инструментов и материалов. Достаточно нанести по прилагаемой инструкции на место разрыва нити из шприца немного токопроводящей пасты, дождаться пока паста затвердеет и ремонт закончен. Но стоит такой набор более $15.

Второй способ аналогичен предыдущему. Но вместо фирменного набора применяют покупные токопроводящие клеи, например, «Элеконт», московского производителя. Клей наносится на место разрыва нити с перекрытием целой части нити по сантиметру с каждой стороны. Для получения аккуратного вида используется трафарет из изоленты или скотча. Для надежности клей наносится два раза. Между слоями токопроводящего клея желательно проложить отрезок залуженной медной проволочки диаметром 0,3-0,5 мм.

Бытует мнение, что токопроводящую пасту или клей для ремонта нитей нагревателя стекла можно изготовить самостоятельно, замешав краску или клей с опилками латуни в пропорции один к одному. Полученный состав через трафарет тонким слоем наносится на место обрыва нити в несколько слоев. Но надежность этой технологии не подтверждена практикой.

Гальваническим осаждением меди

Еще один способ – гальваническое осаждение меди. Метод ремонта нити нагревателя кажется привлекательным. Но из личной практики могу сказать, что надежность подобных покрытий в домашних условиях получается низкой. Так что я не решился воспользоваться этой технологией.

С помощью пайки мягким припоем

Широкое распространение получил механический способ восстановления целостности нитей обогревателя заднего стекла, методом пайки мягким припоем. Надежность этого способа проверена мною при ремонте нагревательных нитей заднего стекла в собственном автомобиле. Приведенная ниже пошаговая инструкция, написанная на основании моего опыта, позволит Вам без трудностей самостоятельно отремонтировать нить обогревателя всего за несколько минут практически без финансовых затрат.

По совету теоретиков из Интернета я допустил большую ошибку, попытался зачистить нить с помощью наждачной бумаги. В результате вместо разрыва нити шириной 1 мм получился разрыв величиной более 1 см. Лента нитки очень тонкая, всего с пару десятков микрон и стирается, даже самой мелкозернистой наждачной бумагой мгновенно. Нити нагревателя и так ничем не покрыты, и достаточно место пайки обезжирить с помощью лоскута, смоченного в спирте или ацетоне.

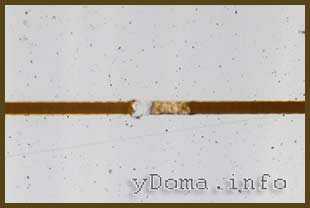

Если ширина разрыва нити менее 1 мм, то можно обойтись и без пайки дополнительного проводника. В моем случае ширина просвета была большой, и пришлось предварительно приготовить отрезок медной проволочки для перемычки. По одной нитке нагревателя протекает ток около 1 А. Исходя из этого, выбираем по таблице сечения проводов провод сечением 0,17 мм2, что соответствует диаметру 0,45 мм. Длина медной перемычки должна быть равна ширине обрыва нити плюс 2 см. Перед пайкой, перемычку нужно обязательно залудить толстым слоем оловянно-свинцового припоя ПОС-61. Нитку нагревателя лудить не нужно.

Для того, чтобы припой надежно пристал к нитке нагревателя, перед припайкой перемычки нужно нитку в зоне пайки с помощью кисточки смазать тонким слоем .

Далее перемычка прижимается к нагревательной нитке и прогревается в течение одной секунды паяльником мощностью 12 Вт. Рука отводится в сторону. Перемычка должна держаться на нитке. Пробовать ее подергать для проверки качества пайки недопустимо, отвалится, и еще оторвет кусок нитки нагревателя. К сожалению, проверено опытным путем. В результате экспериментов перемычку в конечном итоге мне пришлось паять длиной 5 см.

После припайки одного конца перемычки, плотно к нитке прижимается второй и тоже прогревается паяльником. После окончания пайки, с целью удаления остатков кислотного флюса, стекло тщательно промывается водой.

В довершение для надежности, хотя это и не обязательно, я припаянную перемычку покрыл сверху прозрачным суперклеем «Момент» на основе цианакрилатов, термостойкость которого составляет около 70 °С. Более этой температуры обогреватель не нагревается.

В результате время ремонта обрыва нити своими руками с учетом всех подготовительных работ составило не более десяти минут. Отремонтированные нити служат уже более трех лет.

Обогрев заднего стекла Лада Приора

Cхема системы обогрева заднего стекла приведена на рис. 1.

Нагревательный элемент заднего стекла включается с помощью реле К2, установленного в монтажном блоке.

Для предотвращения разряда аккумуляторной батареи нагревательным элементом, оставленным включенным при неработающем двигателе, обогрев можно включить только при включенном зажигании.

Для этого питание к выключателю 3 подается через дополнительное реле (реле зажигания) К4, срабатывающее при включении зажигания, и предохранитель F11.

Питание к нагревательному элементу подается через предохранитель F2 в монтажном блоке, расположенном в салоне автомобиля.

Если при включении обогрева стекло двери задка не обогревается, проверьте предохранитель F2 и F11 в монтажном блоке, предохранитель F2 в основном блоке предохранителей, провода и их соединения, выключатель и реле К2.

Если все предохранители, реле и цепь питания нагревательного элемента исправны, проверьте исправность токопроводящих полос.

Проверку проводят при работающем двигателе и включенном электрообогреве заднего стекла.

Поочередно измерьте вольтметром напряжение на всех полосах, подсоединив один вывод вольтметра к «массе» кузова, а другой последовательно к токопроводящим полосам.

Если напряжение, измеренное вольтметром в начале и конце полос, одинаково и примерно равно напряжению аккумуляторной батареи, проверьте надежность контакта «массового» провода нагревательного элемента с кузовом автомобиля.

Напряжение на полосе должно уменьшаться по мере удаления места подсоединения вольтметра от шины положительной полярности элемента.

Напряжение необходимо измерять, по крайней мере в двух местах на одинаковом расстоянии от оси симметрии, чтобы исключить вероятность пропуска поврежденного участка.

При обнаружении несоответствия показаний на одной из полос перемещайте контакт провода вольтметра вдоль этой полосы до тех пор, пока напряжение не станет равным нулю.

Резкое снижение напряжения указывает на разрыв полосы в этом месте. Пометьте на наружной поверхности стекла мелком или стеклографом место разрыва для последующего ремонта поврежденного участка.

Для ремонта нагревательного элемента можно использовать один из имеющихся в продаже специальных наборов, в состав которых входит серебро.

Несмотря на то, что наборы изготовлены разными производителями, их состав примерно одинаков, все наборы снабжены инструкцией по применению.

Ниже приведен типовой порядок работы с этими наборами

1. Удалите участок полосы длиной 6 мм с каждой стороны поврежденного места.

2. Протрите поврежденное место чистой тканью, смоченной в спирте.

3. Наклейте на стекло в месте повреждения полосы ремонтную липкую ленту или два отрезка обычной липкой ленты сверху и снизу ремонтируемого участка, причем расстояние между отрезками липкой ленты должно соответствовать ширине токопроводящей полосы на стекле.

4. Тщательно перемешайте отвердитель с основным составом серебристого цвета.

Если отвердитель загустел, поместите упаковку с ним в горячую воду и дождитесь, когда отвердитель станет жидким.

5. Нанесите деревянной лопаткой композицию на ремонтируемый участок и снимите липкую ленту.

6. Установите нагреватель на расстоянии 25 мм от поврежденного места и нагревайте композицию в течение 1–2 мин. Минимальная температура нагрева 149°С.

В некоторых наборах состав не надо нагревать: он полимеризуется при комнатной температуре.

7. Если после сушки полоса обесцветится, нанесите на нее щеткой тонирующий йодный состав — цвет полосы восстановится. После того как йодный состав подсохнет в течение 30 с, вытрите чистой тканью без ворса его излишки.

Во время полимеризации ремонтной композиции, продолжающейся 24 ч, исключите всякое механическое воздействие на отремонтированный участок полосы.

8. Включите и проверьте работу нагревательного элемента заднего стекла.

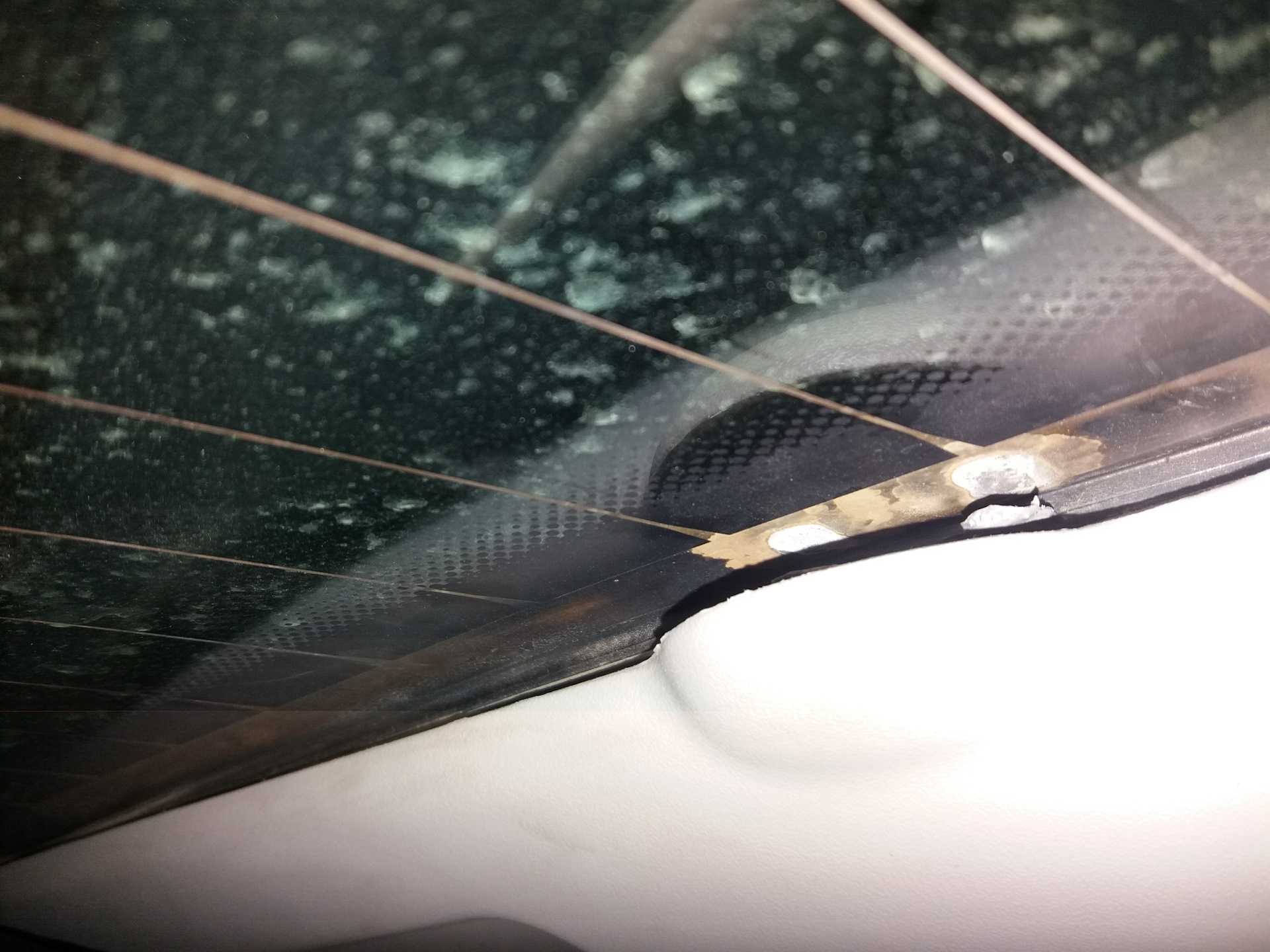

Если провод оторвался от шины, припаяйте его припоем, содержащим 3% серебра и канифольную пасту в качестве флюса, в следующем порядке:

1. Очистите место пайки на шине и жилу провода.

2. Кисточкой нанесите на соединяемые места провода и шины немного канифольной пасты.

3. Нанесите тонкий слой припоя на жилу провода.

4. Припаяйте провод к шине, избегая перегрева соединяемых деталей.

Причины поломки подогрева стекол

Одной из самых распространенных причин поломки системы обогревания стекол является установка тонировки. Существует 2 ситуации, при которых могут выйти из строя нити проведения тока:

• если наклеить или разгладить тонировку неаккуратно. Вы рискуете повредить один или несколько токопроводящих элементов;
• если снимать пленку и соскабливать клей острыми предметами. Этого делать ни в коем случае нельзя, иначе повредите еще и стекло.

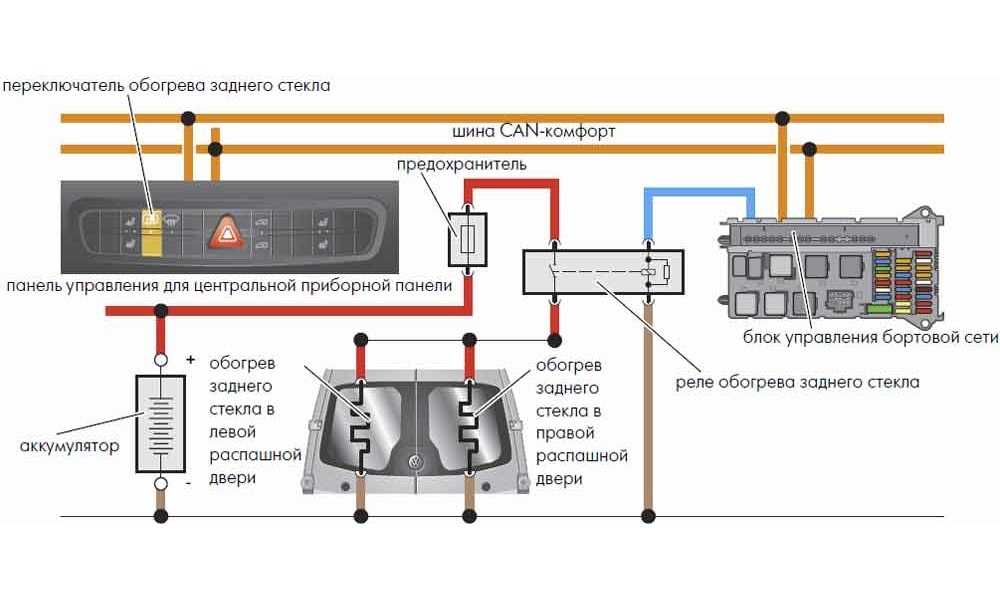

Для быстрого нахождения достаточно знать строение системы подогрева, и где находятся обогревающие нити.

Многие автолюбители не знают, как быть, если они хотят установить тонировочную пленку на окно с обогревом. Теоретически сделать это можно даже самостоятельно, однако существует ряд особенностей.

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф

сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Неисправности обогревателя заднего стекла

На работоспособность обогревателя заднего стекла не обращают внимания, пока стекло не запотеет или не покроется инеем. После включения обогревателя вдруг обнаруживается, что через несколько минут стекло не стало прозрачным или видимость появилась только через часть стекла. В зависимости от внешнего проявления, даже без измерительных приборов, сразу можно сделать предположение о причине отказа.

Следует учесть, что обогреватель заднего стекла и зеркал заднего вида автомобиля возможно включить только при установке ключа зажигания в положение ON. В некоторых моделях автомобилей включение обогревателя возможно только при запущенном двигателе. Это сделано для исключения сильного разряда аккумулятора, так как обогреватель заднего стекла, в зависимости от модели автомобиля, потребляет ток от 10 А до 25 А. Для сравнения, одна автомобильная фара потребляет ток величиной всего 5 А.

Обогреватель не включается

Если индикатор на кнопке включения обогрева заднего стекла после нажатия на нее не светится, то вероятнее всего перегорел предохранитель или неисправна сама клавиша. Если индикатор светится, но, ни одна нить не греет, то причиной неисправности может быть реле или разъемы подключения обогревателя к электропроводке. В этом случае по документации на конкретную модель автомобиля необходимо определить место нахождения этих деталей и отказавшую заменить. Оперативно найти место установки реле не всегда представляется возможным, но есть способ проверить его исправность косвенным путем, о чем рассказано будет ниже.

Стекло медленно отпотевает

Иногда встречается случай, когда после включения обогревателя стекло отпотевает за время, значительно превышающее несколько минут. В таком случае, если на улице не очень большой мороз, причина может крыться в плохом контакте одного из разъемов электрической схемы. В результате сопротивление контакта увеличивается, ток ограничивается, и как следствие снижается мощность, выделяющаяся на нитях нагревателя стекла. Для проверки такой неисправности необходимо вольтметром постоянного тока (мультиметром или стрелочным тестером, включенных в режим измерения постоянного напряжения) измерять величину напряжения на входных клеммах обогревателя и аккумулятора. Напряжения не должны отличаться более чем на один вольт.

На стекле остаются горизонтальные полосы запотелости

И наконец, самый распространенный случай неисправности системы подогрева заднего стекла автомобиля, обрыв одной или нескольких нитей обогревателя нанесенных непосредственно на стекло. Этот вид неисправности сразу виден по горизонтальной полосе оставшейся запотелости на стекле после включения обогревателя.

Токопроводящие дорожки на заднем стекле обладают малой механической прочностью и при воздействии на них легко разрушаются. Поэтому запрещается удалять иней и наледь со стекла с помощью скребка. Допускается только протирка мягкой тканью. Также необходимо следить, чтобы при перевозке длинногабаритных вещей они не упирались в заднее стекло. Как правило, отдельные нити нагревателя перестают работать в результате их случайного механического разрушения. В зоне поврежденной нити после включения обогрева остаются полосы запотелости или инея.

При ремонте квартиры я перевозил в своем автомобиле напольные плинтуса и не заметил, как один из них уперся в заднее стекло. Через время, когда понадобилось отогреть заднее стекло, увидел результат своей невнимательности. Две полоски нагревателя, проходящие через середину стекла не грели, что существенно ухудшало обзор дороги. При визуальном осмотре на неработающих полосках было обнаружено по одному просвету шириной около 1 мм, как на фотографии. Встал вопрос о необходимости ремонта обогревателя заднего стекла.

Органы управления

Что делать, если не работает обогрев заднего стекла, а диагностика показала, что все элементы системы исправны? Возможно, причиной этому может быть именно кнопка включения. В момент включения обогрева на кнопке загорается световой сигнализатор, который указывает на работу системы. Итак, тумблер в положении «включено», сигнализатор горит, а прогрева не происходит. Это свидетельствует о том, что рабочие контакты тумблера подгорели или же износились со временем, поэтому и не осуществляется подача энергии на обогрев. При данной поломке нужно заменить кнопку, поскольку отремонтировать поврежденную практически невозможно.

Ремонт обогрева своими руками

Самой распространенной причиной не работающего обогрева является повреждение тонких токопроводящих нитей. Современные технологии позволяют восстановить участки обрыва этих нитей своими руками без привлечения специалистов.

Поиск места обрыва нити

Сначала нужно найти поврежденные области нитей. Процесс не займет длительного времени, так как обрывы отлично заметны невооруженным глазом. Крайне редко встречаются незначительные повреждения, которые трудно увидеть, в этом случае нужно использовать вольтметр.

Нить имеет сопротивление в 10 Ом, на каждом участке задано свое напряжение. На первом — напряжение равняется двенадцать вольт, на третьем – уже шесть, а на пятом – ноль. Для поиска обрыва измеряют напряжение по центру каждого элемента. Если есть повреждение, мультиметр выдаст 12 или 0 вольт, отсюда ясно, что обрыв с левой или правой стороны нити.

Устранение неисправностей обогревателя с помощью раствора меди

Для работы понадобится:

• серная кислота;
• медный прут, диаметром до 10 мм;
• медный купорос;
• полоса ткани 50х30 см;
• скотч;
• ножницы;
• средство для очистки стекол.

Серная кислота

Медный прут

Медный купорос

Ремонтировать повреждение токопроводящей нити нужно так:

На первом этапе важно подготовить поверхность с повреждением к восстановительным работам. Для этого используем смоченную в спирте ветошь и протираем ею стекло

Когда грязь полностью удалена, обезжириваем поверхность.
Наклеиваем скотч по обе стороны токопроводящей нити в точке обрыва. Липкую ленту крепим так, чтобы ширина между полосками соответствовала нагревательной нити.
Медный прут с одного конца обматывается тканью. Так называемую кисточку закрепляем с помощью ниток.
Готовится медный раствор. Половина стакана воды тщательно смешивается с двумя чайными ложками медного купороса. В полученную жидкость добавляется немного сильно концентрированной серной кислоты или же электролита из автомобильных аккумуляторов.
Клеммы от устройства обогрева подключаются к массе. Провод от «плюсовой» клеммы аккумулятора соединяется с ранее изготовленной кисточкой из металлического прута.
Получившимся электродом, пропитанным в растворе, тщательно натираются участки оборванных нитей. Концы серьезных обрывов предварительно обрабатываются с помощью электропаяльника. Им же устанавливается связующая перемычка из тончайшего провода. В результате незначительно поврежденные участки затягиваются медью.

Устранение неисправностей обогревателя с помощью токопроводящего клея

Токопроводящий клей – это специализированная паста, в состав которой включен мелкодисперсный порошок палладия, а также никеля золота или серебра. Благодаря перечисленным элементам данное вещество отлично проводит ток и отличается хорошими соединяющими свойствами. Процесс восстановления нитей обогрева кормового стекла с помощью токопроводящего клея происходит быстрее и эффективнее.

Чтобы приступить к восстановлению нитей, выполняем такие же процедуры по очистке поверхности стекла и оклеиванию поврежденного участка скотчем. Для приготовления токопроводящего клея в ремонтных комплектах предусмотрено два вещества, которые следует тщательно смешать в отдельной таре. О том, как приготовить состав и в дальнейшем использовать его по назначению, написано в инструкции на упаковке.

Рекомендуем: Признаки неисправности блока управления акпп. Полезная информация

Нанесение клея происходит с помощью кисточки или ватной палочки, величина слоя не должна превышать 2 мм. Среднее время застывания токопроводящего состава – 30 минут. Спустя 24 часа удаляем излишки вещества, это делается с помощью ножа или любого острого предмета.

При удалении излишек токопроводящего клея следует действовать предельно аккуратно, иначе поверхность обогревающего устройства снова будет повреждена.

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F3 (10 А) — дальний свет, правая фара. F4 (10 А) — дальний свет, левая фара. Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F6 (7.5 А) — ближний свет, левая фара. F7 (7.5 А) — ближний свет, правая фара. При замене ламп будьте внимательны, на ближний и дальний свет стоят отдельные лампы, поэтому их можно легко перепутать. Лампы в фарах повышенной мощности лучше не устанавливать, могут оплавиться отражатели, а нужного эффекта не будет. Большинство проблем с ближним светом фар, которые не устраняются обычными способами, могут быть связаны с модулем управления света (МУС). Реле ближнего света есть только в автомобилях, оборудованных датчиком света, оно расположено на месте реле К1, на большинстве автомобилей этого реле в монтажном блоке нет, цепь ближнего света идёт через блок МУС. Бывает, что в блоке выгорают дорожки, при проблемах лучше заменить его на новый. Если при некорректной работе ближнего света самопроизвольно включаются «дворники», дело скорее всего в блоке управления стеклоочистителем, расположен по центру торпеды, самый верхний блок, рядом с магнитолой, добраться лучше всего из бардачка, либо руками через снятые накладки консоли у ног.

F8 (10 А) — тревожный сигнал. Если не работает сигнал тревоги, проверьте также реле К9.

F9 (25 А) — вентилятор печки.

Если у вас не работает печка ни в одном режиме, дело может быть в регуляторе скоростей работы печки или в двигателе. Проверьте двигатель печки, подав на него напрямую напряжение 12 В. Если не работает, снимите его, откройте крышку и проверьте состояние щёток. Если печка не работает только на первых режимах, а на последнем работает, скорее всего нужно заменить сопротивление отопителя, находится под капотом на улитке вентилятора.

Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.

Если в автомобиле есть кондиционер, может сгореть термопредохранитель, находится около добавочного сопротивления, предохранитель вентилятора в комплектации с кондиционером находится под капотом в блоке силовых предохранителей.

F10 (7.5 А) — приборная панель, свет в салоне, стоп-сигналы.

Если у вас перестали работать стрелки приборов и датчики на панели, скорее всего дело в разъёме, который подходит к ней. Проверьте, не выпал ли он и осмотрите его контакты. Дело также может быть в выгорании дорожек на плате панели. В этом случае нужно разбирать панель и осматривать её. Разбирается просто, откручивая саморезы сверху под накладкой, снизу у крышки предохранителей и сбоку.
