Какими двигателями оснащают
Автомобили Renault Megan 2 комплектуется несколькими модификациями моторов. Они имеют рабочий объём 1400 см 3, 1600 см 3, 2000 см 3, развивают мощность от 72 до 98 л.с. Блок цилиндров моторов отлит из чугуна, головка блока цилиндров из алюминиевого сплава. В ней установлены два распредвала, которые приводятся во вращение зубчатым ремнём. Особенностью этих силовых агрегатов является тот факт, что требуется периодическая замена ремня ГРМ Рено Меган 2 через определённый пробег автомобиля.
Это бензиновый, рядный мотор с рабочим объёмом 1400 см 3. На выходе можно получить мощность в 72 л.с. Диаметр цилиндра в нём равен 79,5 мм, ход поршня равен 70 мм, рабочая смесь сжимается до 10 единиц. В головке установлены два распредвала, а это значит, что на каждый цилиндр приходится 4 клапана, по два на впускном и выпускном каналах. Привод механизма ГРМ осуществляется зубчатым ремнём.
Этот мотор имеет больший рабочий объём, который равен 1600 см 3, это позволило увеличить мощность двигателя до 83 л.с. Диаметр цилиндра стал меньше, его величина равна 76,5 мм, но ход поршня увеличился, он теперь имеет величину 80,5 мм в головке блока цилиндров также два распредвала и по 4 клапана на каждый цилиндр( 4 цилиндра в ряд, 16 клапанов). Привод клапанного механизма также осуществляется зубчатым ремнём. Степень сжатие рабочей смеси в цилиндрах равна 10.
Рабочий объём этого мотора уже около 2 тыс. см 3, что позволяет получить мощность примерно 98,5 л.с. диаметр цилиндра, ход поршня увеличены, равны 82,7 мм и 93 мм соответственно. На каждый цилиндр приходится по 4 клапана, которые приводят в движения два распредвала. Тепловой зазор клапанного механизма на всех моторах регулируется с помощью гидрокомпенсаторов. Система питания двигателей инжекторная.
Классификация ГРМ
Нижнеклапанные двигатели
Газораспределительный механизм двигателя внутреннего сгорания прошел долгий путь от 1900-х годов до наших дней.
Нижнеклапанные двигатели с распредвалом в блоке цилиндров, использовались повсеместно, вплоть до середины двадцатого века. Схема и устройство впускных и выпускных клапанов, расположенных в ряд тарелками вверх, обеспечивала простоту изготовления и малошумность двигателя. Основным минусом подобной конструкции был сложный путь топливно-воздушной смеси, неоптимальный режим наполнения цилиндров, и, как следствие, меньшая мощность силового агрегата.
Смешанное расположение клапанов
Попытки повысить мощностные характеристики ДВС привели к созданию двигателя со смешанным расположением клапанов. Впускные находились в головке блока цилиндров, а выпускные – в блоке, как у обычного «нижнеклапанника».
Распределительный вал один, так же расположенный в блоке цилиндров. Клапана, отвечающие за впуск топливно-воздушной смеси управлялись посредством штанг – толкателей, через которые передавалось усилие с распредвала, выхлопные – с помощью привычного коромысла.
Верхнеклапанные двигатели
Газораспределительный механизм, клапаны впускной и выхлопной системы которого находятся в головке блока цилиндров, а распредвал – в самом блоке, был сконструирован Дэвидом Бьюиком в самом начале двадцатого столетия. Управление клапанами осуществлялось посредством штанг – толкателей, воздействовавших на коромысла.
Подобная компоновочная схема обладает высокой надежностью, за счет передачи вращения от коленчатого вала к распределительному, с помощью шестерни. Зубчатый ремень, изношенный в процессе эксплуатации, может оборваться, нанеся серьезные повреждения клапанному механизму ГРМ, изношенная же передаточная шестерня лишь немного сдвинет фазы газораспределения, что опытный водитель заметит по изменениям в работе двигателя.
Минусом является некоторая инерционность подобной конструкции, что накладывает ограничения на обороты двигателя, а, следовательно, на крутящий момент и степень форсирования. Использование более чем двух клапанов на цилиндр приводит к усложнению газораспределительного механизма и увеличению габаритных размеров двигателя. Четырехклапанные двигатели такой компоновки используются в грузовых автомобилях КамАЗ, дизельных тепловозных двигателях.
Газораспределительный механизм автомобиля «Волга» двадцать первой модели был устроен именно по верхнеклапанной схеме.
- Двигатели, в которых распредвал и клапаны газораспределительного механизма располагаются в головке блока цилиндров, обозначаются аббревиатурой SOHC. Принцип действия и устройство механизма управления клапанами ГРМ отличается большим разнообразием. Существует схема открытия клапанов при помощи коромысел, рычагов и толкателей. Наибольшее распространение подобное устройство двигателей получило в период с середины 60-х до конца 80-х годов двадцатого столетия. В данный момент такие двигатели устанавливаются на недорогие легковые автомобили.
- Двигатели, газораспределительный механизм которых включает в себя два распредвала, обозначается аббревиатурой DOHC. При использовании двух клапанов на цилиндр, каждый распределительный вал открывает свой ряд клапанов. Такое устройство ГРМ позволяет уменьшить инерцию коленчатого вала, и тем самым значительно увеличивает обороты и мощность ДВС. Принцип работы двигателя, использующего четыре и более клапана на цилиндр, ничем не отличается от вышеописанного. Подобные силовые агрегаты демонстрируют большую, чем у двухклапанных аналогов, мощность и устанавливаются на большинство современных автомобилей.
В двигателях с подобным типом газораспределительного механизма важную роль играет устройство привода распредвалов. В качестве передаточного элемента используется цепь, находящаяся в герметично закрытом объеме, и омывающаяся маслом, или зубчатый ремень, находящийся на внешней стороне двигателя. Поломка привода ГРМ зачастую приводит к печальным последствиям. Оборвавшийся ремень, износившийся в процессе эксплуатации, вызывает мгновенную остановку распределительного вала, вследствие чего некоторые клапаны остаются в открытом состоянии. Удар поршня по выступающей тарелке наносит серьезные повреждения головке блока цилиндров. В особо тяжелых случаях ремонт невозможен и требуется замена данного элемента двигателя.
В чем причина неисправности
Чаще всего неисправность с ремнем ГРМ на Рено Меган 2 возникает из-за запоздалой замены. Однако, возникают ситуации обрыва и нового аксессуара. Данные поломки возникают довольно редко, однако не могут быть исключены, так как в ГРМ периодически попадают сторонние предметы, причиняющие обрыв ремня на дизельном Renault 1.5.
Рено Меган 2 не предусматривает возможность проверки ремня, ведь в течение всего периода эксплуатации он должен оставаться целым. Визуально его целостность не определяется. Просто осуществляется замена ремня ГРМ.
Поломка ремня может вызвать разную степень сложности, возникшей проблемы и определяется типом ДВС. Чаще всего на Рено Меган 2 можно встретить следующие проблемы, которые обуславливаются обрывом ременной передачи – деформация клапанной системы, разрушение распредвала на двигателе 1.5.
Замена ремня ГРМ на Рено Меган 2 достаточно недешевое мероприятие, к тому же требует значительного времени. Устанавливать следует только комплектующие которые подходят по кодировке Renault. Это гарантирует долгий период эксплуатации вашему Renault Megane 2.
Установка ремня ГРМ на Рено Меган
Чтобы ремень встал идеально с первого раза, на нем предусмотрены соответствующие метки. Если их нет, то нужно нанести. Для этого на старом ремне отмечаем все места, где его зубья совпадают с метками на шкивах. Оттягиваем или демонтируем натяжной ролик и снимаем ремень. Прикладываем два ремня и перерисовываем их на новый. Если ремень сильно растянут — ориентируемся по количеству зубцов между метками.
Проще всего начать устанавливать новый ремень ГРМ с распредвалов — они более доступны. После этого опускаемся к обводному ролику и коленвалу, соблюдая совпадение меток. В последнюю очередь натягиваем ремень ГРМ на натяжной ролик. Если не получится (новый ремень может быть слишком жестким) — снимаем натяжитель и устанавливаем вместе с ремнем.
Когда ремень установлен, закручиваем болт коленчатого вала. При этом внимательно следим, чтобы маховик не прокручивался — иначе сила зажатия будет недостаточной. Все три части корпуса ГРМ желательно хорошо обезжирить — так вы убережетесь от рисков попадания пыли и мелкого мусора в механизм. Устанавливаем их на место, после чего ставим клиновидный ремень дополнительных агрегатов.
Для очистки совести проверьте, насколько плавно крутится коленчатый вал и не возникает ли посторонних звуков. Не забудьте перед этим снять фиксатор, который установлен в отверстие возле щупа и закрутить заглушку.
Снимаем фиксаторы с распределительных валов и устанавливаем новые заглушки. Ставим на место верхнюю опору двигателя, крепим корпус воздухозаборника, датчик и патрубок. Осталось только установить подкрылок, колесо, бампер (если снимали) и работа сделана.
Как видим, ничего особо сложного в замене ремня ГРМ на Рено Меган 2 поколения нет. Единственное что требуется — разумный подход. Если где-то не доглядеть, последующий ремонт может вылиться во внушительную сумму.
Замена ремня ГРМ
Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня
После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.
Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.
Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.
Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.
Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.
Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.
Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.
После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.
После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.
Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.
Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2
После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.
голоса
Рейтинг статьи
Самостоятельная замена ремня ГРМ
Автомобиль Рено Меган 2 может комплектоваться двигателями разных размеров и типов. На рынке в большинстве случаев можно найти бензиновые объемом 1,4, 1,6, 2,0 литра и дизель – 1,5 литра. Конструкция очень уязвима, так как обрыв ремня ГРМ приводит к выходу двигателя из строя. Но этого можно избежать, если регулярно следить за состоянием.
На это влияет не только количество пройденных километров, но и множество других факторов. Для самостоятельной замены ремня ГРМ на Рено Меган 2 (если двигатель 1,6 литра) необходимо иметь соответствующие инструменты, приспособление для крепления межосевого распределителя и достаточный опыт. Кроме того, следует соблюдать определенную технологию разборки и сборки. Все работы проводятся на эстакаде или смотровой яме. Для работы нужен новый ремень ГРМ и ролики.
Процесс замены начинается со снятия правого колеса. Затем снимается пластиковая защита, откручивается датчик впуска воздуха и отсоединяется патрубок.
Так как заглушки на распредвале сохранить практически невозможно, их необходимо проколоть и вынуть. Поэтому, когда вы меняете ремень ГРМ на Renault Megane 2, вы также должны купить новые заглушки распредвала.
Для замены ГРМ нужно снять верхнюю опору двигателя, которая находится вверху справа
Осторожно отжать ролик, разобрать РВГ на приводе вспомогательных агрегатов и снять крышки корпуса
Замена ремня ГРМ Рено Меган на дизельном двигателе 1.5 K9K
Сегодня мы рассмотрим процесс замены ремня ГРМ на автомобиле Рено Меган на примере двигателя K9K 732. Другие модификации двигателей имеют небольшие изменения в процессе, однако, они не столь существенные.
Ремень ГРМ нужно менять каждые 60 тыс. км пробега. Помимо этого, его нужно проверять время от времени (раз в 15 тыс. км). Если же вы заметили на нем трещины, различные деформации, расслоения, следы масла, сладки, тогда ремень подлежит замене. Если вы увидели на ремне следы масла, следует срочно ликвидировать причину замасливания (причиной тому могут быть неисправности сальников коленвала и распредвала). Износ ремня ГРМ, срез его зубьев или обрыв могут привести к повреждению двигателя и последующему недешевому ремонту.
Выполнять удобней всего на подъемнике, чтобы была возможность поддомкрачивания мотора.
Порядок работы следующий:
Сначала необходимо вынуть пистоны таким образом: одну отвертку надо вставить в шлиц и вращать против часовой стрелки. Когда центральная часть приподнимется немного, второй отверткой потоньше поддеть и вытянуть вверх, теперь пистон можно свободно вытянуть.
Дальше надо снять правое колесо переднюю часть подкрылка. Пистоны, которые крепят подкрылок, демонтируем следующим образом: взять подходящий по размеру саморез, вкрутить его в отверстие (в центре пистона) и вытянуть его, взявшись при помощи пассатижей за шляпку самореза.
Далее просим друга оказать помощь. Для того, чтобы ослабить болт шкива коленвала, друг должен залезть в салон автомобиля, включить 5-ю передачу и нажать на педаль тормоза до упора, а Вам, желательно надеть на ключ кусок трубы для увеличения рычага и отвернуть этот болт.
Перед началом снятия защиты двигателя необходимо слить антифриз за счет снятия хомута, а затем и самого шланга, подставив предварительно широкую емкость.
Дальше надо снять ремень вспомогательных агрегатов. Если ослабить натяжку ролика с помощью ключа не получается, тогда надо потянуть вниз за нижнюю ветвь ремня, заклинить отклонившийся ролик подходящей деревяшкой, а затем снять сам ремень.
Подставив что-нибудь подходящее под поддон, подпираем двигатель.
Далее следует открутить верхние опоры двигателя и вынуть их.
Чтобы снять пластиковый кожух ремня газораспределительного механизма (состоит из верхней и нижней части), нужно отстегнуть защелки и выкрутить 1 пластмассовый штифт, прижимающий середину кожуха. Чтобы сделать это, надо совместить этот штифт с отверстие в лонжероне за счет поднимания и опускания двигателя.
После этого следует открутить алюминиевую опору. Крепится она 5 болтами.
Далее как можно выше поднять двигатель вверх, отогнуть ремень ГРМ и вынуть его. На этом этапе придется повозиться.
Ставит необходимые метки ГРМ на распредвале за счет совмещения отверстий в самом шкиве и головке. Здесь нужно вставить какой-нибудь стальной стержень, который подходит по диаметру, например сверло.
Далее пометить, как стоит при этом шкив коленвала и шкив ТНВД. Для этого отлично подойдет маркер. Необходимо помнить, что если до снятия ремня у Вас метки были уже сбиты, то придется делать по правилам мануала — вворачивать стопор коленвала, а если не сбились, то по вышеприведенному методу.
Шпонка на коленвале смотрит на строго вертикально вверх (на 12 часов). На всякий случай можно маркером сделать метку напротив нее.
Между метками расположено ровно 19 впадин
В конце ослабляем натяжку ролика ГРМ и снимаем ремень. Ниже представлен чертеж стопора коленчатого вала K9K.
Далее, проверив метки ГРМ, устанавливаем новый ремень и натягиваем ролик (подробнее можно посмотреть в мануале). Затем аккуратно провернуть коленчатый вал и сверить метки.
Сборка происходит в обратной последовательности.
Обязательно нужно выпустить воздух из системы через винтовые пробки в патрубках, после заправки антифриза.
- 2 отвертки плоские
- саморез
- стальной стержень (можно сверло)
- набор ключей и головок
http://renault-drive.ru/base/renault-megane-2/dvigatel-kpp/zamena-remnja-grm-i-pompy-na-dizelnom-dvigatele-1-5-k9k.htmlhttp://modtop.ru/zamena-remnya-grm-reno-stsenik-2-dizelhttp://portalmashin.ru/scenic/renscen-repair/zamena-remnya-grm-reno-stsenik-1-i-2-i-manual-po-vystavleniyu-metok.htmlhttp://ac-diagnostic.ru/publ/zamena_remnja_grm_scenic_megane_fotootchet_zamena_remnja_grm_scenic_ja0d_dvigatel_k4j_analogichnyj_k4m/1-1-0-4http://avtofixit.com/%D0%B7%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D1%80%D0%B5%D0%BC%D0%BD%D1%8F-%D0%B3%D1%80%D0%BC-%D1%80%D0%B5%D0%BD%D0%BE-%D0%BC%D0%B5%D0%B3%D0%B0%D0%BD-%D0%BD%D0%B0-%D0%B4%D0%B8%D0%B7%D0%B5%D0%BB%D1%8C%D0%BD/
голоса
Рейтинг статьи
Теперь, когда инструментом мы запаслись, начнем

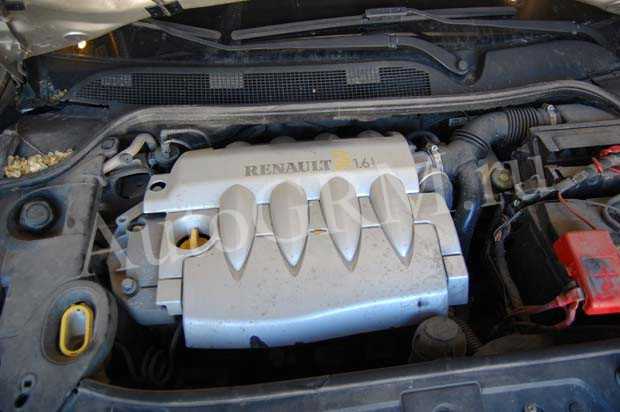

Как мы и обещали двигатель объемом 1,6 литра 16 клапанов.
Вывешиваем правое переднее колесо и снимаем его, сразу снимаем защиту двигателя и через дощечку слегка поддомкрачиваем его. Сверху снимаем декоративный щиток.

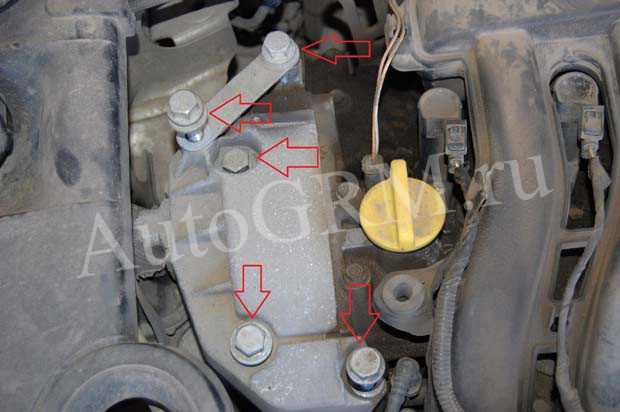

Откручиваем пять болтов на 16 крепления подушки двигателя к ГБЦ. Они разной длинны, запоминаем кто где.
Три болта на 16 крепления опоры к лонжерону.
Снимаем подушку двигателя. Будет очень мешать трубка кондиционера, ее можно слегка отвести рукой, только не сломайте.
Под крылом снимаем пластиковую защиту арок. Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ. Одну гайку откручиваем из-под крыла через техническое отверстие.

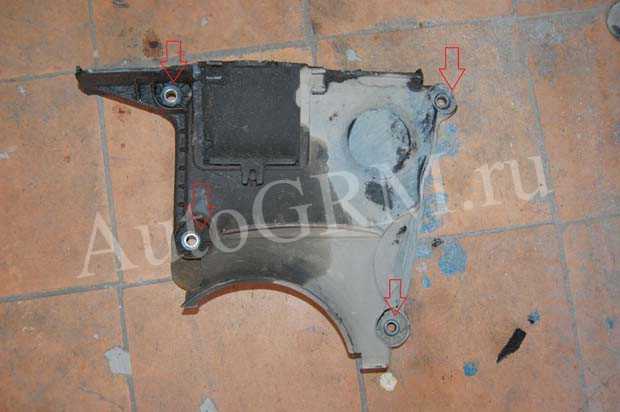

Для наглядности на снятой крышке.
Одна гайка выкрутилась со шпилькой. На каждой шпильке стоит ограничительная втулка, когда снимите крышку не потеряйте.
Откручиваем четыре винта усилителя. У нас один из винтов провернулся в подрамнике, пришлось просто отогнуть ее.

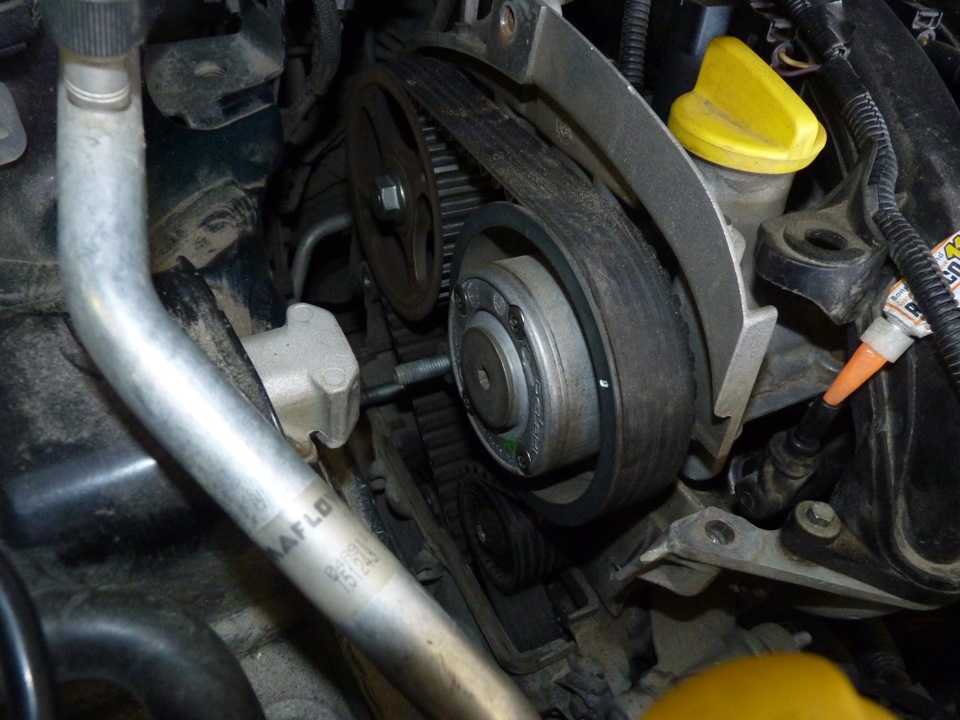

Ключом на 16 за шестигранный выступ на натяжном ролике сервисного ремня, проворачиваем ролик по часовой стрелки и когда ремень ослабнет, снимаем его.
Выставляем верхнею мертвую точку. За болт коленвала проворачиваем коленвал по часовой стрелке до того как метки на распредвалах будут смотреть вверх. Метка на правом распредвале должна немного не доходить до выемки ГБЦ.
Выкручиваем заглушку на блоке цилиндров. Для наглядности показано на фото снятого двигателя.
Вворачиваем туда изготовленный фиксатор коленчатого вала. Поворачиваем коленвал по часовой стрелки до упора в фиксатор.
Под капотом снимаем приемный патрубок.
И дроссельный узел целиком открутив четыре винта на 10.
Отверткой прокалываем заглушки распределительных валов и выковыриваем их.
Положение пазов должно быть горизонтальным и они должны быть нижи продольной оси распредвалов.
Вставляем в пазы фиксатор распредвалов. Если все выставлено правильно, то он зайдет без особых усилий.
Стопорим коленвал с помощью пятой передачи и отвертки в тормозном диске. Что бы исключить чрезмерное усилие на валы сначала включаем пятую, потом руками проворачиваем тормозной диск по часовой стрелки до упора и вставляем плоскую отвертку в первое же отверстие диска ниже суппорта. После чего откручиваем болт коленвала. Снимаем шкив.
Откручиваем четыре болта на 10 нижней крышки ремня ГРМ и снимаем ее. Для наглядности показана снятая крышка.

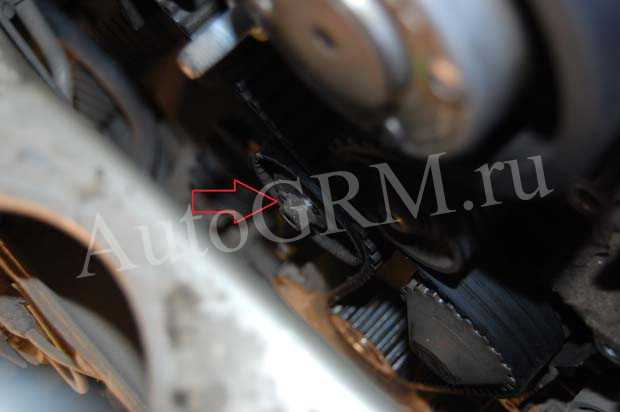

Откручиваем гайку натяжного ролика и снимаем его вместе с ремнем ГРМ.
Сливаем антифриз. Откручиваем обводной ролик, через технологическое отверстие из-под крыла, для этого понадобится звездочка и помпу (семь болтов на 10 и один на 13). Под обводным роликом есть шайба, ее не теряем.
На новую помпу и прокладку наносим тонкий слой герметика и, отчистив места соприкосновения на блоке цилиндров, ставим ее на место. Равномерно обтягивая болты по кругу.
Комплект ГРМ (оригинал).
Перед установкой еще раз все проверяем. Все фиксаторы на месте, коленвал упирается в свой фиксатор и паз на нем смотрит вверх и немного влево.
Если все так приступаем к установке нового ремня ГРМ. Здесь мы немного отойдем от инструкции для собственного удобства. Сначала ставим натяжной ролик так что бы выступ с обратной стороны попал в паз на помпе (смотри фото выше). Гайку не затягиваем. Затем одеваем ремень на звездочки распределительных валов внатяжку и фиксируем его пластиковыми хомутами. Не забываем про направление вращения.
Надеваем его на натяжной ролик, звездочку коленвала и помпу. Ставим на место обводной ролик, не забываем про шайбу, его затягиваем.
С помощью зеркала и шестигранника на 5 проворачиваем натяжной ролик до совпадения меток на нем. Направление, по которому нужно проворачивать ролик, нанесено стрелкой на нем.
Затягиваем гайку натяжного ролика. Ставим нижнею пластиковую крышку ремня ГРМ и шкив коленвала. Так же как мы откручивали болт коленвала, так и закручиваем. Только отвертка теперь выше суппорта. Вынимаем фиксаторы. Проворачиваем коленвал четыре оборота, ставим фиксатор коленчатого вала, упираем в него коленвал и проверяем, заходит ли фиксатор распредвалов в пазы и не сбились ли метки на натяжном ролике. Если все гуд, собираем все что сняли в порядке обратном снятию.
Не забываем снять фиксаторы и ввернуть на место заглушку блока цилиндров и запрессовать новые заглушки распредвалов. Заливаем антифриз и заводим машину. Можно забыть о данной процедуре еще на 115 000 км. Не забываем периодически контролировать состояние ремня и его натяжение хотя бы раз в 20 000.
Установка ремня
1.Проверяем, что установочный штифт (4) правильно установлен в коленчатый вал.
2.Проверим, что выемки в задней части распределительных валов совмещены по горизонтали (3).
3.Убедимся, что установочная планка (5) установлена правильно.

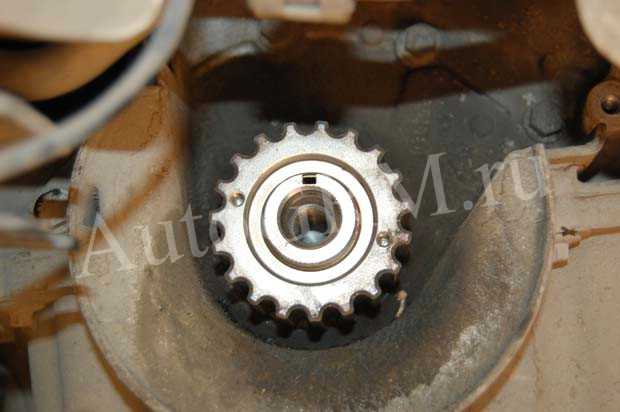

4.Снимаем звездочку коленчатого вала. Удаляем смазку со звездочки. Удаляем смазку с хвостовика коленчатого вала.
5.Удостоверимся, что шпоночная канавка коленчатого вала (13) расположена посередине между выступами на передней части картера двигателя (14) и (15).
7.Устанавливаем фиксатор звездочек распределительных валов (16).
8.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.
9.Откручиваем гайки звездочек распределительных валов (18) и (19).
10.Снимаем фиксатор (16) и звездочки распределительных валов.
11.Удаляем смазку с посадочных мест распределительных валов и звездочек.
12.Ставим на место звездочки распределительных валов. Затягиваем гайки (18) и (19) от руки.
13.Устанавливаем новый ролик натяжителя (11).
14.Затягиваем гайку ролика натяжителя (10) от руки.
15.Устанавливаем ремень привода ГРМ вместе с новым направляющим роликом.
16.Затягиваем гайку направляющего ролика (12). Момент затяжки: 50 Н·м.
17.Поворачиваем ролик натяжителя по часовой стрелке до момента совмещения установочных меток ролика натяжителя (20) и (21). Используем ключ-шестигранник на 6 мм (22).
18.Временно затягиваем гайку ролика натяжителя (10). Момент затяжки: 7 Н·м.
19.Устанавливаем фиксатор звездочек распределительных валов (16).
20.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.
21.Временно затягиваем гайки звездочек распределительных валов (18) и (19). Момент затяжки: 30 Н·м.
22.Снимаем фиксатор звездочек распределительных валов (16).
23.Помечаем звездочки распределительных валов и головку блока цилиндров краской или мелом, как указано на рисунке (23).
24.Снимаем установочный штифт коленчатого вала (2) и установочную планку (5).
25.Проворачиваем коленчатый вал на два оборота по часовой стрелке в положение установки (23).
26.Вставляем установочный штифт в коленчатый вал через отверстие в блоке цилиндров (2).
27.Немного проворачиваем коленчатый вал по часовой стрелке. Удостоверяемся, что установочный штифт (4) правильно установлен в коленчатый вал.
28.Убеждаемся, что метки (23) установочного положения совмещены.
29.Надеваем установочную планку на заднюю часть распределительных валов (5).
30.Убеждаемся, что метки (20) и (21) ролика натяжителя совмещены. В противном случае повторите процедуру натяжения.
31.Затягиваем гайку ролика натяжителя (10). Момент затяжки: 28 Н·м.
32.Устанавливаем фиксатор звездочек распределительных валов (16).
33.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.
34.Откручиваем гайки звездочек распределительных валов (18) и (19).
35. Устанавливаем новые гайки звездочек распределительных валов (18) и (19). Момент затяжки: 30 Н·м.
36.Снимаем установочную планку (5).
37.Затягиваем гайки звездочек распределительных валов (18) и (19). Момент затяжки: 86±6°.
38.Снимаем штифт коленчатого вала (2) и фиксатор звездочек распределительных валов (16).
39.Проворачиваем коленчатый вал на два оборота по часовой стрелке в положение установки (23).
40.Вставляем установочный штифт в коленчатый вал через отверстие в блоке цилиндров (2).
41.Немного проворачиваем коленчатый вал по часовой стрелке. Проверяем, что установочный штифт правильно установлен в коленчатый вал (4)
-
Замена лампочек подсветки печки ланос
-
Установка фаркопа ауди а8
-
Установка apple tv в bmw
-
Установка сигнализации pandora dx 90b
- Снять бампер мерседес cls
Видео состояния ремня ГРМ с пробегом (120 000 км)
Поскольку свечи зажигания необходимо менять при регламентных работах, то эти операции лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.
Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека.
Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.
Если подвижный указатель смещен относительно неподвижного:
— по часовой стрелке — ремень перетянут.
Потянув вверх, снимаем крышку лючка.
Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов.
Внимание! Не повредите поверхность зубьев, необходимых для работы датчика положения коленчатого вала (они значительно крупнее). Снимаем верхнюю (см
выше) и нижнюю крышки привода ГРМ
Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.
Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.
Внимание! Начиная с этого этапа работы могут быть произведены двумя способами. Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата
Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях
Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата. Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях.
Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.
Аналогично извлекаем другую заглушку.
Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление (см. эскиз).
В качестве установочного пальца можно использовать болт с резьбой М10 и длиной около 100 мм.
При этом коленчатый вал невозможно будет провернуть по часовой стрелке.
При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик.

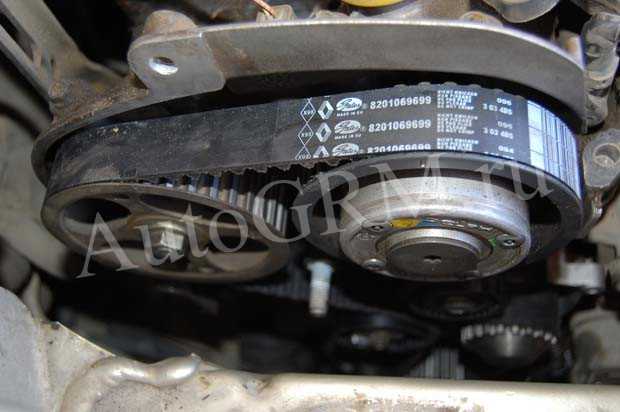

При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).
Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.
Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.
Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.
Второй способ замены ремня ГРМ 16- клапанного двигателя Лада Ларгус
За болт с шайбами или втулкой, который ввернут в торец коленчатого вала, так же, как и в первом способе, поворачиваем коленчатый вал двигателя и, соответственно, распределительные валы до положения, показанного на фото ниже.
Более не поворачиваем коленчатый вал. Переходим к нанесению метки на маховике.
Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.
Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.
Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.
Если опираться на строгую последовательность технического обслуживания, то замена ремня ГРМ Лады Ларгус производится каждые 60 000 км. Хотя этот срок может носить и временной характер — 6 лет, даже несмотря на его состояние.
Общие данные
Завод рекомендует производить замену ремня для привода распределительных валов каждые 115 тыс. км. Конструкция двигателя такова, что при обрыве ремня клапана встречаются с поршнями, поэтому замену ремня лучше производить заранее, на 65-70 тыс. км. Во время эксплуатации машины рекомендуется проводить контроль ремня через примерно двадцать тыс. км. Такие простые рекомендации помогут избежать длительного и затратного ремонта двигателя.
Основной сложностью при замене ремня становится отсутствие меток на деталях, по которым можно установить правильное положение элементов газораспределительного механизма. Основные типы двигателей на «Меганах 2», встречающиеся на российском рынке:
- бензиновые 1400 кубиков (98 сил), 1600 (113 и 116 сил) и 2000 (150 сил);
- дизельный 1500 (86 сил).
https://youtube.com/watch?v=-mjM6_fDSHc
Замена ремня грм на Рено Меган 2 своими руками
Силовой агрегат любого транспортного средства предусматривает наличие газораспределительного механизма. Привод подобной системы может быть ременной, от шестерни или цепного типа. На Рено Меган 2 установлена ременная передача ГРМ. Однако многие автолюбители не имеют представления, как выполняется замена либо установка ремней. В статье как раз повествуется о порядке самостоятельной замены этой комплектующей на Рено Меган 2 с дизельным или бензиновым ДВС. Кроме этого Вы получите ответы на вопросы о периодичности замены, причинах возникновения неисправности, а также возможных последствиях.
