Как проверить стартер от аккумулятора?
Большинство автовладельцев проверяют работоспособность стартера именно таким образом, поскольку этот способ позволяет полностью проверить устройство. А когда элемент агрегатирован с коленчатым валом силовой установки, его исправность можно определить лишь по издаваемым характерным щелчкам. Именно при помощи аккумуляторной батареи проверяется работоспособность стартера так, как он должен функционировать, когда установлен на транспортном средстве. То есть, этот метод позволяет оценить, насколько элемент выдвигает шестерню и прокручивает мотор.

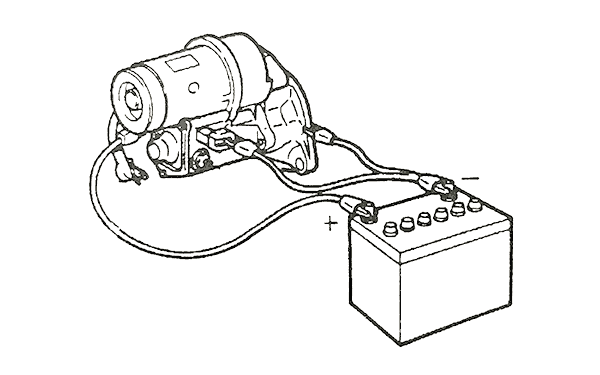

Для проведения этого тестирования минусовую клемму источника питания соединяют с корпусом устройство, а плюсовую – с клеммой втягивающего реле и контакта пускателя. Мотор исправно работающего агрегата должен начать прокручивать шестерню, а его бендикс должен прийти в движение, что характеризуется его выносом. Единственным минусом этого способа является то, что стартер необходимо снять с автомобиля для проведения корректного тестирования.
Почему автомобиль не заводится?
Причин, побуждающих мотор не включается, на самом деле существует достаточное множество. Склонимся к перечислению наиболее распространенных факторов, касающихся именно Лада Калина, с которыми будут в состоянии «справиться» владельцы.
- Неисправен иммобилайзер. Когда не включается мотор посредством ключа зажигания специалисты рекомендуют прибегнуть к проверке данного узла. Определить это можно визуальным способом. В такой ситуации с началом работы устройства с присутствием перебоев раздается характерный звук или имеющиеся здесь лампы переходят в режим постоянного свечения.
Для самостоятельного искоренения обозначенной проблемы сначала потребуется детально изучить особенности работы ламп, где заложена расшифровка режимов их функционирования.
Здесь владельцу необходимо просчитать:
- спустя сколько секунд лампы начнут загораться;
- какое количество вспышек произойдет;
- какого характера звук воспроизводит зуммер.
Заимев потребную информацию, необходимо просмотреть инструкцию и определить характер возникшей проблемы с целью ее последующего устранения.
2. не крутит стартер в автомобиле Лада Калина. Это второй этап проверки, к которому следует прибегнуть в случае, если иммобилайзер исправен. Первичным фактором, вызывающим отсутствие функционала стартера, то есть не заводится не крутит стартер, является разряженный аккумулятор. Об этом будет свидетельствовать отсутствие свечения ламп на приборной панели. Если батарея разряжена не полностью, то лампы будут светиться, однако стартер не сможет провернуть маховик из-за недостатка электропитания. Для окончательного определения слабого заряда включаем фары (дальний свет) и наблюдаем интенсивность светового потока. При слабом свечении констатируем разряд и необходимость подзарядки АКБ.
3. Утечка тока в проводке стартера LADA Kalina. Чтобы проверить коммутацию и уровень поступающего питания к стартерному узлу потребуется воспользоваться вольтметром. Провод красного цвета соединяем с плюсовым выводом стартера, а черный коммутируем с «массой» авто. Смотрим на экран тестера. Если напряжение равно 12 Вольтам, то констатируем исправность проводки и корректность подключения. Когда экран не высвечивает значение измеряемого параметра, то склоняемся к визуальной проверке целостности проводки и ее замене (иногда — очистке участков окисления). Также нелишней будет проверка исправности предохранителя.
4. Некачественное топливо. При использовании топлива с недостаточными качественными кондициями свечи систематически «заливает», в результате чего двигатель «отказывается» нормально функционировать. Особо отчетливо недочет проявляет себя в морозную погоду, поскольку образовавшийся конденсат «забивает» фильтрующий топливный компонент. Во избежание подобной неприятной ситуации специалисты рекомендуют зимой добавлять в топливо очищенный спирт. Наиболее эффективной мерой будет приобретение топлива только у проверенных заправочных станций, которые заботятся о свей репутации и не склонны реализовывать некондиционное топливо.
Если случайно произошел факт заправки некачественным топливом, то его в скорой мере необходимо слить, после чего следует заменить фильтр и очистить форсунки на специальном стенде.
5. Неисправность электронного модуля управления мотором (или ЭБУ). К проверке исправности обозначенного блока необходимо прибегать, когда вышеуказанные причины, если не заводится не крутит стартер, не фигурируют в конкретном автомобиле. По своему конструктивному устройству модуль является достаточно надежным устройством, к тому же он защищен от воздействия наружных атмосферных факторов. Иногда владельцы собственноручно провоцируют выход из строя ЭБУ, к примеру, пролив на его поверхность какую-нибудь жидкость. Также источником неисправности модуля могут стать утечки из радиатора системы отопления салона, поскольку этот узел не обладает надежностью и к тому же расположен в непосредственной близости от ЭБУ.
6. Если блок все-таки пришел в негодность, то отремонтировать его не удастся. Замена будет весьма дорогостоящей процедурой, поскольку цена на новое электронное устройство весьма немалая. К тому же за услугу, оказанную сервисным центром, придется заплатить нешуточную сумму. Избежать указанной неприятной ситуации можно, если с достаточной периодичностью проверять целостность радиатора и обращаться с чувствительным к влаге электронным модулем достаточно аккуратно.
Почему стартер не реагирует на поворот ключа зажигания
После включения зажигания питание с АКБ подается на бортовые электросистемы и ЭБУ (если он имеется). При наличии иммобилайзера (штатного или установленной охранной системы) это происходит только после распознавания метки. При повороте ключа в положение запуска или нажатии пусковой кнопки замыкаются контакты втягивающего реле в результате чего питание подается непосредственно на стартер. Одновременно обгонная муфта стартера (бендикс) входит в зацепление с венцом маховика, приводя его в движение и обеспечивая пуск двигателя. Зачастую коммутация осуществляется через дополнительное управляющее реле стартера, снимающее нагрузку с замка.
Схема включения зажигания
Если на любом из перечисленных этапов возникает проблема – авто не заводится: поворачиваешь ключ зажигания – стартер молчит. Как правило, причины такого поведения кроются в:
- контактной группе замка зажигания;
- сигнализации и иммобилайзере;
- управляющем реле;
- проводке от управляющего реле до стартера;
- втягивающем реле стартера.
Подробнее о том, почему стартер не работает от ключа зажигания, можно узнать из таблицы.
Стартер не работает от ключа зажигания: причины
| Проблема | Причина неисправности |
|---|---|
| Неисправен мотор стартера | Электромотор выходит из строя из-за перегрева, замыканий обмоток, износа щеточного узла, а также заклинивания редуктора. |
| Неисправна цепь от замка зажигания до втягивающего реле стартера | Обрыв проводки или замыкание. Часто происходит после ремонта, установки доп оборудования или в результате механического износа при длительной эксплуатации. |
| Повреждение замка зажигания (деформация личинки) | Деформация из-за перегрева, в свою очередь, возникающего из-за плохого контакта. Также возможна поломка из-за ошибочного использования неподходящего ключа. |
| Электрическая неисправность контактной группы замка зажигания | Образовавшийся на контактах слой окислов препятствует протеканию тока. Также контакты могут отходить из-за деформации поворотной втулки, на которой закреплены ответные части. |
| Блокировка запуска установленной сигнализацией | Скачок напряжения в бортовой сети или потеря питания (отсоединение клеммы или разрядки), выход из строя транзистора или микрореле, отвечающего за включение линии запуска в базовом блоке охранной системы. |
| Неисправность/раскодирование иммобилайзера | Перепады напряжений и резкая пропажа питания (разрядился аккумулятор или снята клемма), программный сбой, выход из строя микроэлементов. Если иммобилайзер не распознают метку – стартер не крутит после поворота ключа зажигания, а на панели индикаторов обычно горит или мигает символ иммобилайзера – изображение машины с ключом или замком. |
| Выход из строя втягивающего реле | Перегорание или замыкание обмотки в результате перегрева из-за протекания повышенного тока или пребывания под нагрузкой в течение продолжительного периода. Корнем всех проблем обычно является окисление внутренних и внешних контактов втягивающего реле. |
| Неисправен концевик положения селектора АКПП, педали тормоза на АКПП или сцепления – на МКПП | Датчики выходят из строя из-за механического износа, также их провода и клеммы могут окисляться или перетираться. Из-за этого ЭБУ не позволяет запустить стартер. |
| Поломка реле стартера | Если реле управления стартером заклинило или замкнуло – оно не может подать питание на управляющий вывод втягивающего реле. |
| Плохой контакт “+” от АКБ на стартере | Клемма силового контакта окисляется под действием влаги и нагрева. Гайка, которая удерживает ее на шпильке стартера, может открутиться под действием вибраций. |
| Плохой контакт массы на клемме АКБ, кузове авто или моторе | Вследствие окисления контакт массового провода ухудшается, то же самое происходит при откручивании его гайки под действием вибрации. При этом проходящего тока может хватать для включения бортовой сети и ЭБУ, но недостаточно для привода в действие электромотора стартера. |
Как прозвонить якорь стартера мультиметром
Диагностика и проверка стартера
Если вы оказались на трассе далеко от сервиса, вы должны знать, как снять стартер и диагностировать неполадки своими руками. Провести диагностику можно визуально и при помощи мультиметра. Визуальный осмотр даст определить вам сколы, трещины – их необходимо устранить. Далее вам необходимо проверить якорь стартера.
Как прозвонить якорь стартера мультиметром расскажем вам в этой статье. Если вы не имеете возможность прозвонить сами, мы поможем вам проверить якорь стартера мультиметром.
Ремонт стартера начинается с разборки якоря электродвигателя. Причинами неисправности могут быть:
- Потеря контактов на клеммах.
- Износ и поломка щеток.
- Высокие температуры для пластин коллектора.
- Плохая изоляция.
- Замыкание между пластинами.
- Межвитковое замыкание.
- Заклинивание якоря в рыле.
Первые признаки неисправности стартера:
- характерный звук гула;
- вибрация при работе стартера;
- появление искр;
- сильное нагревание корпуса и появление неприятного запаха жженой пластмассы;
- изменение вращения якоря.
Проблемы
Самая распространенная проблема – короткое замыкание. Решение проблемы – визуальная диагностика выходов инки и проводки. Затем необходимо прочистить контакты и произвести диагностику мультиметром. Испорченный участок заклеить клеем.
Как диагностировать проблему и отремонтировать стартер
Если визуально вы не смогли определить место, где пробита проводка, можно замкнуть проволокой в месте соединения всех ламелей и подать напряжение. В месте, где выгорает – пробой
Также надо обратить внимание на состояние ламелей. Если они повреждены и возможен ремонт, то надо произвести восстановление ламелей. Обмотка ротора стартера проверяется также лампочкой
Прикладываем к пластине коллектора стартер лампы и смотрим, загорается лампочка или нет. Если загорается, необходима замена обмотки или полная замена ротора. Если не загорается, проверяем сопротивление омметром. Сопротивление должно быть маленькое, примерно 10 кОм
Обмотка ротора стартера проверяется также лампочкой. Прикладываем к пластине коллектора стартер лампы и смотрим, загорается лампочка или нет. Если загорается, необходима замена обмотки или полная замена ротора. Если не загорается, проверяем сопротивление омметром. Сопротивление должно быть маленькое, примерно 10 кОм.
При межвитковом замыкании определить его поможет прибор для проверки якоря стартера. Решением проблемы будет исправление и выравнивание всех проводов и чистки их от мусора.
Если вышеперечисленные методы не помогли, вам поможет перемотка якоря.
Ремонт якоря своими руками начните с удаления короткого замыкания, обязательно очищаем место короткого замыкания и проверяем, не появляется ли оно вновь.
При распайке коллекторных выводов производим снятие ротора и хорошо зачищаем поверхности с помощью бормашины, запаиваем их и проверяем на межвитковое замыкание.
Чтобы определить сгоревший якорь необходимо воспользоваться аккумулятором.
Частота диагностики стартера
В зависимости от нагрузок на стартер будет зависеть его износ, соответственно чем больше нагрузка, тем чаще нужна диагностика стартера. Не забывайте вовремя диагностировать и ремонтировать неполадки автомобиля.
Теперь вы пошагово знаете, как проверить в домашних условиях стартер. Заказать диагностику и ремонт стартера автомобиля вы можете в нашей компании Modnikov. Удачи вам на дорогах!
Демонтаж стартера и диагностика неисправностей
Демонтаж стартера производят в следующей последовательности:
- Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
- Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
- Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

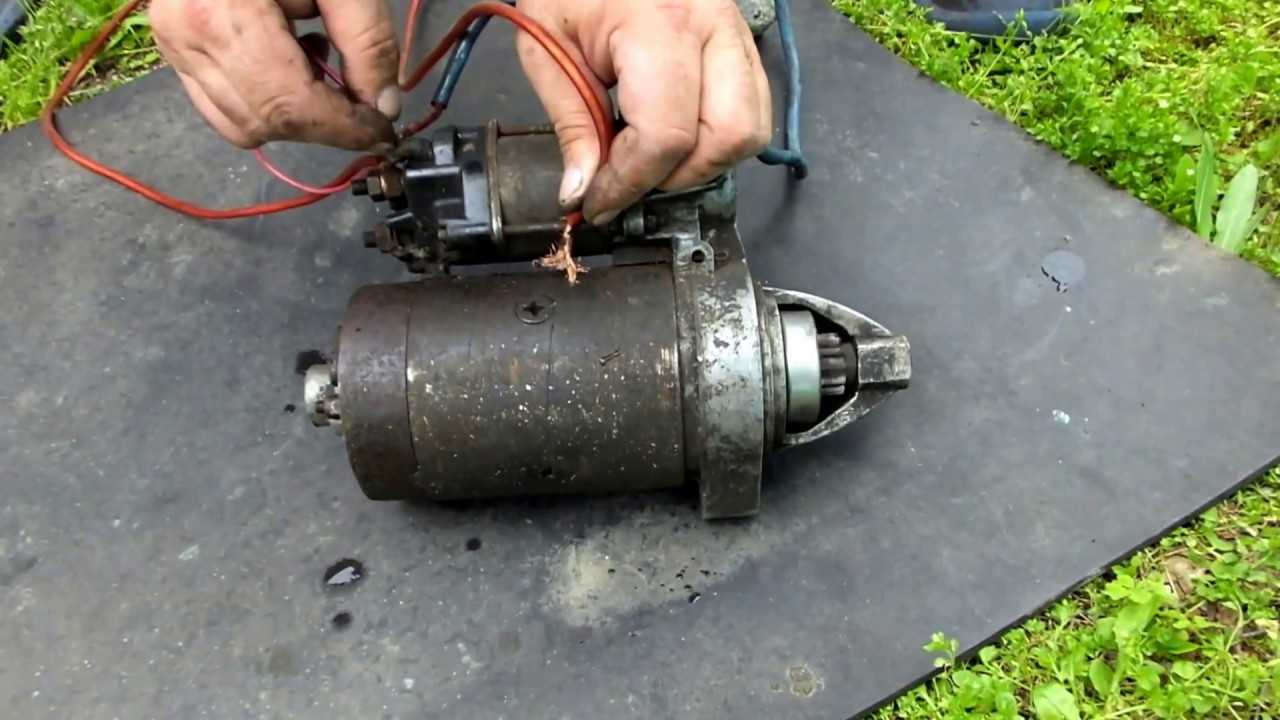

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм, плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.
Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.
Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.
Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.
Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.
Если вилка стартера иногда залипает, ее необходимо менять.
Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.
Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.
Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.
С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.
Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.
На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.
После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.
После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.
Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.
Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:
- не производить непрерывный старт двигателя длительностью более 15 секунд;
- при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
- следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.
Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.
Видео — ремонт втягивающего реле стартера когда подгорают пятаки:
Почему авто может не завестись
Когда повернут ключ зажигания, раздается характерный щелчок, но не крутит стартер, то причины нужно поискать в системе электропитания. Во-первых, нужно проверить, плотно ли сидят клеммы на аккумуляторной батарее.
Возможно, из-за плохого контакта они окислились. Если с клеммами все в порядке, нужно проверить заряд аккумулятора. Для этого необязательно иметь прибор для определения уровня зарядки. Достаточно попробовать включить фары. Если они быстро гаснут, значит заряд отсутствует.
Другой причиной того, что машина не заводится, может быть повреждение втягивающего реле стартера «Калина». Если знать, где находится это реле, то не будет проблем с тем, как снять и проверить его работоспособность. Стартер в «Лада Калина» находится слева внизу от воздушного фильтра. Поэтому, чтобы проверить работу втягивающего реле, нужно сначала освободить доступ к нему, сняв крышку воздушного фильтра.
Чтобы проверить тяговое реле, нужно сделать следующее:
- При выключенном зажигании отсоединить от него провод питания.
- Затем вывод обмоток реле соединить с наконечником провода, идущего от «плюса» аккумулятора.
- Если при таком соединении «напрямую» коленвал не провернется, значит нужно менять реле стартера или сам стартер.
Если нужно покупать новый стартер на «Калину», некоторые советуют выбрать бошевский. Но не факт, что он подойдет к вашему варианту автомобиля (двигатель, КПП). Поэтому лучшим вариантом будет «родной» ладовский стартер.

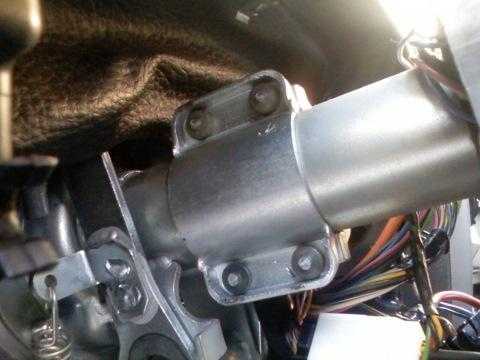

Некоторая информация об устройстве замка зажигания
На автомобилях Лада Приора применяются замки противоугонного типа с блокировкой очередного включения стартера, связью ключа со штатной противоугонной системой. Устройство располагается прямо под рулем специальным образом (четыре винта с отрывными шляпками, препятствующими выкручиванию) закреплено на рулевой колонке.
Запуск двигателя происходит при помощи ключа, который вставляется в личинку замка.
Устройство запитывается от аккумуляторной батареи, а за обеспечение надлежащей защиты электрической цепи отвечает специальное реле с маркировкой «К4». Блокировка стартера достигается за счет запорного стержня, который задвинут, и препятствует извлечению ключа во всех его положениях за исключением нулевой ступени (положение «0»). При одном положении ключа задействуются одни электрические цепи. При другом состоянии иные. К примеру, на первой отметке активизируется некоторое бортовое оборудование (стеклоочистители, стеклоподъемники, индикаторы приборной панели и другие) а при последующем повороте ключа в замке зажигания активируется дополнительная цепь питания, происходит старт двигателя.
Алгоритм проверки стартера на двигателе
Итак, какова самостоятельная диагностика, чтобы стартер неожиданно не отказал в самое неподходящее время:
- Включенное зажигание не вызывает вращения стартера. Возможно, что рычаг селектора не стоит на «парковке» или «нейтрали».
- Проверить, целы ли провода, надежно ли они прикреплены к клеммам на стартере. Выяснить, насколько заряжена аккумуляторная батарея.
- При включенном зажигании стартер не крутится, но при этом «щелкает» тяговое реле, даже если батарея полностью заряжена. Это признаки того, что неисправны контакты на стартере или реле. Отсутствие щелчков сигнализирует о поломке тягового реле или обрыве в нем электрической цепи.
- При медленном вращении двигателя стартером следует замерить напряжение на аккумуляторе мультиметром, возможно, что оно меньше 12 В.
Использование мультиметра для проверки стартера
Более тщательный контроль этого узла предполагает:
- Красный провод мультиметра подсоединяется к плюсу втягивающего реле, а черный – на массу автомашины. Если реле исправное, то при включении ключа зажигания на дисплее прибора высветятся 12 В и будут слышны щелчки.

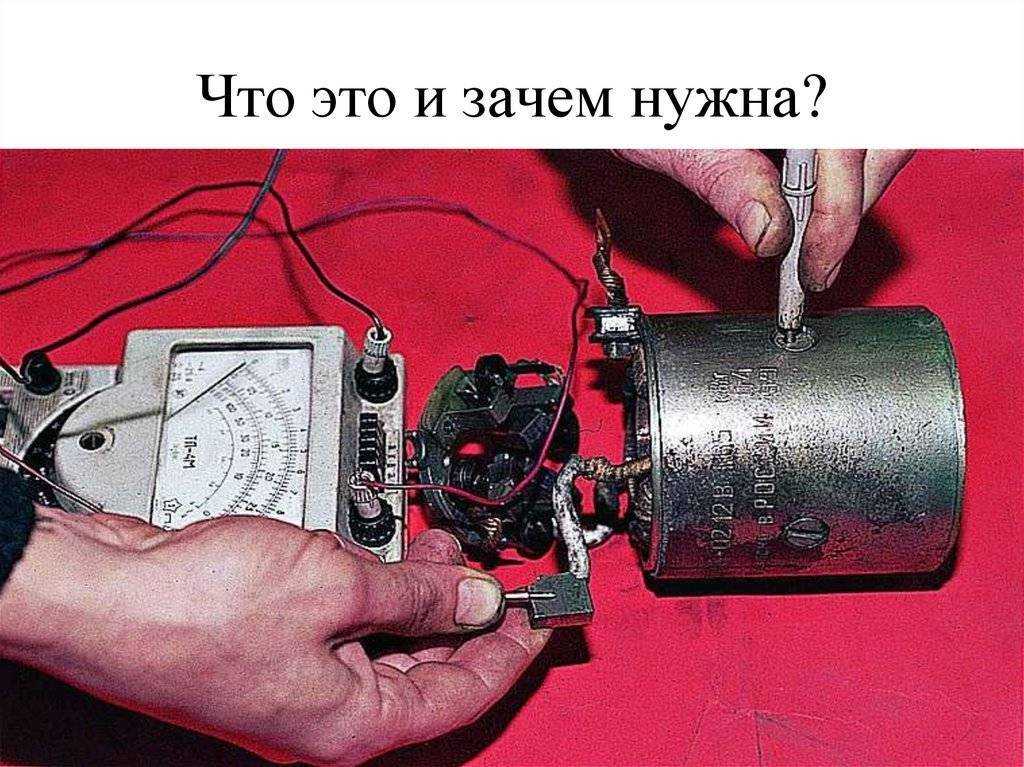

- Целостность щеток можно проверить лампочкой 12 В, если соединить ее напрямую с держателем и массой щеток. В случае загорания лампочки – щетки не в порядке и требуют замены.
- Исправность обмотки якоря можно прозвонить мультиметром, чтобы измерить величину сопротивления «корпус-обмотка». Для этого прибор переводится в режим омметра, и проверяемый участок цепи подсоединяется к его выходным клеммам. При исправной обмотке величина ее сопротивления будет нулевой.
О том, как пользоваться мультиметром, рассказывается в многочисленных видео в интернете.
НЕ ЗАВОДИТСЯ КАЛИНА, НЕ КРУТИТ СТАРТЕР
Возможная неисправностьДиагностикаСпособы устраненияАккумулятор разряженНапряжение на клеммах аккумулятора при выключенных потребителях менее 12В. При попытке завести автомобиль из-под капота раздается треск.Зарядить аккумулятор или заменить на новыйОкисление клемм аккумулятора или клемм проводов, не плотная их посадкаПри попытке запустить двигатель напряжение в бортовой сети падает на много больше, чем на выводах аккумуляторной батареи. При этом под капотом может раздаваться треск.Зачистить контакты, смазать их техническим вазелином и подтянуть клеммыДвигатель или навесные агрегаты заклинилоПроверить вращение коленвала, насоса охлаждающей жидкости и шкива генератора.Отремонтировать двигатель, генератор, помпуСтартер неисправен, повреждены шестерня привода стартера, или зубья венца маховикаОсмотреть стартер после снятия.Отремонтировать или заменить стартерНеисправна цепь включения стартера, реле стартера, повреждены провода, либо не замыкаются контакты выключателя зажиганияПри повороте ключа в положение «II» тяговое реле стартера не срабатывает (щелчок под капотом не слышен). Проверить подачу +12В на управляющий контакт тягового реле.Заменить реле стартера, провода, замок зажиганияНеисправно тяговое реле стартера, замыкание или обрыв во втягивающей обмотке, заедание якоря релеПри повороте ключа в положение «II» тяговое реле не срабатывает (нет щелчка под капотом), но +12В подается на управляющий контакт тягового реле. Снять реле и проверить его работу.Заменить тяговое релеОкислены контакты или провода тягового реле, плохой контакт «масса»При включении стартера слышен щелчок под капотом, но якорь стартера не вращается. Проверить омметром сопротивление цепи «АКБ-Стартер», а также провод «массы». Если цепь исправна, снять стартер и проверить работу тягового реле, подав на него +12В от АКБПодтянуть клеммы, очистить контакты, заменить тяговое релеОбрыв или замыкание в удерживающей обмотке тягового релеПри попытке завести двигатель под капотом раздается треск. Напряжение на АКБ в пределах нормы. Проверяем тяговое реле омметром или по его чрезмерному нагреву.Заменить тяговое реле
Обгорание коллектора стартера, зависание щеток или их сильный износ
Обрыв или замыкание в обмотке якоря стартера
Якорь стартера вращается медленно, либо вообще не вращается. Проверить тяговое реле, подавая напряжение к контактному болту стартера напрямую от АКБЗаменить стартер или якорьПробуксовывание муфты свободного ходаПри включении стартера якорь вращается, маховик неподвиженЗаменить муфту или стартер
