Снятие и проверка стартера: рассмотрим в общих чертах

Реле стартера приора где находится фото

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

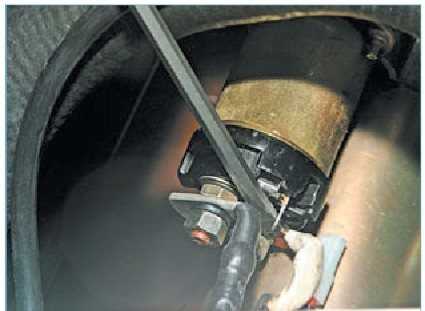

Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

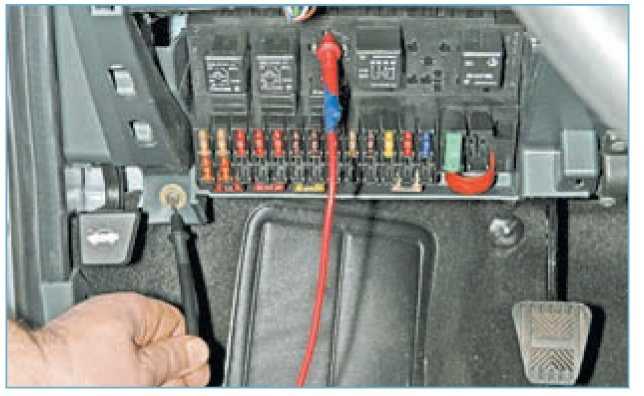

…в салоне автомобиля вынимаем из монтажного блока реле и предохранителей реле стартера. Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. Для этого можно использовать соседнее реле обогрева заднего стекла. Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле стартера. Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

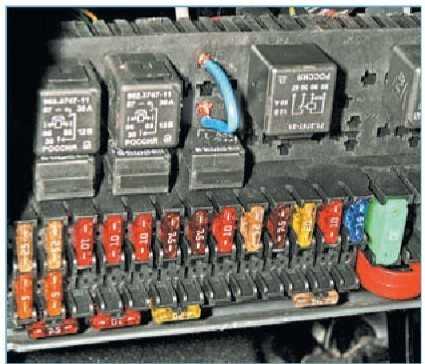

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87». Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится — силовая цепь исправна, если нет — то тестером поверяем…

…подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II». При этом второй («минусовый») щуп тестера можно подсоединить к головке винта крепления панели приборов. В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится — проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна — необходимо заменить контактную группу замка зажигания. В том случае, если силовая цепь включения стартера исправна — проверяем цепь управления реле стартера. Для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп подсоединяем к «массе». При включенном зажигании проверяем…

…подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера. Затем вставляем щупы тестера в гнезда реле «85» и «86» и проверяем…

…есть ли «масса» в гнезде «85» реле… …соединенного с выводом «50» контроллера. В противном случае проверяем целостность цепей управления реле стартера: от главного реле системы управления и вывода «50» контроллера — соответственно к гнездам «86» и «85» реле стартера.

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

АКБ должен быть хорошо заряжен;
Контакты «массы» надежны и хорошо закреплены;
Провод от клеммы втягивающего реле цел и имеет хороший контакт;
Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
Контактная группа замка зажигания исправно функционирует.

На эти неисправности стоит обратить внимание, когда ключ повернут в замке зажигания, но не срабатывает втягивающее, не вращается якорь. Если произошел обрыв обмотки тягового реле
, а так же замыкание между витками или замкнуло на массу. О проблемах стартера по электрической части будит говорить также при медленном прокручивании маховика

О проблемах стартера по электрической части будит говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, что износились или же подвисли щетки.

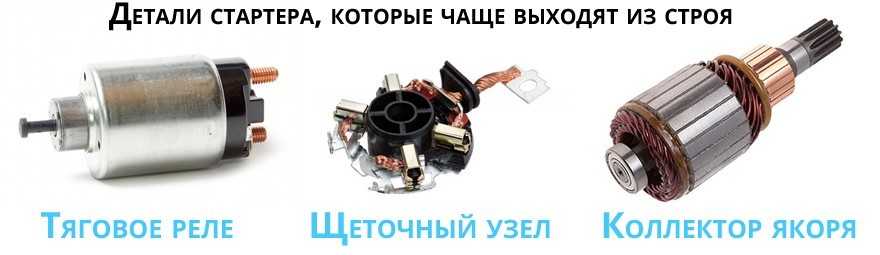

Так как типичные неисправности стартера это:

Неплотно прилегающие к коллектору щетки;
Тяговое реле выходит из строя;
Изнашивается коллектор якоря.

Демонтаж без ямы

Все работы в этом случае проводятся сверху, под капотом. Этот способ подойдёт в ситуациях, когда электрическое устройство отказало внезапно, на дороге, поблизости нет гаража или эстакады. Обязательно использование домкрата. Что нужно сделать:

обеспечить доступ ко всем болтам крепления, включая и нижний — как правило, используется длинный вороток с головкой;
снимать проводку с втягивающего реле на ощупь.

При недостаточном опыте и отсутствии технических навыков, операцию по снятию стартера желательно доверять квалифицированным специалистам на СТО. В автосервисе не только демонтируют устройство, но и грамотно проверяет его.

Кто поможет в проблемах со стартером?

Конечно, если вы мастер на все руки, то вы сами можете провести диагностику стартера и сделать замену щеток. Что же делать, если вы оказались вдалеке от дома, например, на участке дороге из Жуковского в Москву, остановились в дороге в районе Люберец, а ваш автомобиль не хочет заводиться нормально. Нет под рукой щеток и нужного инструмента. Не хотите в суетливой Москве создавать себе проблемы, заезжайте по дороге в автомастерскую «Start-Motors», что находится по адресу улица Юбилейная, д. 29 и посмотрите, что же там такое со стартером.

Быструю и точную диагностику стартера выполнят профессиональные мастера в автомастерской. Они не будут спешить и снимать стартер с машины. Отсоединив провода от клеммы, его можно напрямую подключить на «плюс» аккумулятора. Двигатель заработал – проблема в реле включения. Молчит двигатель – вся беда в щетках.

Снятие и установка стартера

Я думаю ни для кого не секрет, какую роль играет стартер, в системе электрооборудования автомобиля, и как плохо когда машина не заводиться в нужный момент. Хотя ремонт стартера и является не простой задачей, и для ремонта необходимы навыки и наличие оборудования, в большинстве случаев неисправности стартера устранимы. Так же одной из причин снятия стартера, есть снятие коробки передач с автомобиля.

Далее мы перечислим некоторые причины, при которых снимают стартер с автомобиля.
1. Не вращается якорь, при этом тяговое реле не срабатывает.
2. Якорь вращается чрезмерно медленно, либо не вращается вообще, при этом срабатывает тяговое реле.
3. Многократное срабатывание и отключение тягового реле.
4. Вращается якорь, при этом не вращается маховик.
5. При вращении якоря от стартера идёт необычный шум.

Замена

Для снятия стартера ВАЗ 2110 необходима яма (желательно), ключ на 10, ключ на 13, ключ на 15, и ключ на 8. Желательно, что бы двигатель был остывшим. Снимаем минусовую клемму аккумулятора, снимаем защиту, если она есть и ключами на 8 и 10 снимаем жестяной кожух защиты КПП. Снимаем фишку силового провода с стартера, достаточно ее потянуть на себя. Ключом на 13 откручиваем силовой провод на втягивающее реле, провода желательно убрать в сторону, что бы ни мешали при демонтаже. Ключом на 15 откручиваем две гайки крепления стартера к корпусу КПП. Снимаем.

После снятия необходимо проверить состояние втулок в корпусе КПП на износ, вал якоря должен заходить без люфта и заклинивания. При данных дефектах необходимо произвести замену втулок.

Как снять стартер, инструменты и особенности работы

На чтение 4 мин.

Автомобиль устанавливается на смотровую яму и после этого можно приступать к демонтажу узла. Для того чтобы приступить к работе необходимо прежде всего отсоединить минусовую клему идущую от аккумулятора, для этого надо открыть капот

Электрооборудование автомобиля является одной из важнейших частей всей рабочей системы, но иногда и его детали могут приходить в негодность. Стартер является основной деталью в комплексе электропривода, который приводит в действие двигатель автомобиля. Чтобы выявить неисправность в этом агрегате необходимо его снять и перебрать некоторые моменты. В большинстве автомобилей эта деталь снимается несложно, главное, точно знать последовательность процесса как снять стартер. Поскольку деталь располагается глубоко под капотом для этой работы может понадобиться смотровая яма, но на некоторых машинах устройство можно снять и сверху. Но если нет возможности воспользоваться смотровой ямой можно обойтись и без нее просто процесс займет немного больше времени.

Этапы работы

Снять воздушный фильтр, если он есть. Для того чтобы его снять необходимо открутить два болта на которых он держится, откручиваются они ключом на 8 мм;
Перед тем как снимать воздушный фильтр необходимо отключить подсоединенный к нему датчик ДМРВ, после чего аккуратно снять гофру впуска воздушного потока, она выполняется из тонкого металла;
Отсоединить колодку, оснащенную проводами непосредственно от корпуса стартера

Это надо делать осторожно чтобы не повредить провода;
Снять тот привод, который подходит к болту контактного типа, расположенного на тяговом реле. Для этой работы необходим рожковый ключ на 13 мм, сам привод имеет красный цвет поэтому его ни с чем не спутаешь;
Снять непосредственно стартер, который необходимо открутить специальным ключом

Этот инструмент представляется собой трещотку, которая имеет характерное удлинение. Такой трещоткой можно легко снять верхние и нижние гайки устройства. Поскольку у разных автомобилей гайки могут иметь самое различное сечение необходимо обеспечить трещотку набором насадок от 11 до 16 мм;
Аккуратно снять стартер после того, как гайки будут откручены удобнее всего в яме.

После этих несложных манипуляций агрегат можно подвергнуть ремонту или замене по усмотрению автовладельца. Чтобы установить узел обратно на его место в автомобиле надо проделать все приведенные операции в строгой обратной последовательности

Также стоит заметить, что в процессе снятия этой детали надо обратить свое внимание на крепление провода массы, который подсоединяется к двигателю, необходимо оценить его состояние. Часто нарушение контакта именно в этом месте может привести к поломке

Чтобы предотвратить такую ситуацию необходимо отсоединить провод и произвести его зачистку соответствующим образом. После этого надо подтянуть гайку первого типа на шпильке, при этом не забыть почистить саму шпильку.

Частые причины неисправности

Прежде чем искать ответ на вопрос как снять стартер, нужно привести некоторые причины неисправности этого узла в электроприводе автомобиля:

К неисправности этого узла может привести износ шлицов шестерней привода втягивающего реле;
Короткое замыкание внутри непосредственного втягивающего реле;
Короткое замыкание в обмотке якоря электродвигателя агрегата;
Короткое замыкание в обмотке статора электродвигателя детали;
Износ графитовых щеток электродвигателя узла.

Износ направляющих втулок или подшипника якоря электродвигателя стартера, которые приводят к перекосу якоря и тем к замыканию обмотки статора и якоря между собой. В целом надо сказать, что стартер представляет собой довольно простую конструкцию в сравнении с другими узлами автомобиля. Но поскольку на этот узел приходится слишком большая нагрузка, обеспеченная постоянным перемещением кривошипно — поршневой группой и неустанным вращением маховика.

Замена стартера является одной из несложных работ в ремонте автомобиля и она под силу даже неопытному автовладельцу.

https://youtube.com/watch?v=m7NyDjin1eI%2520

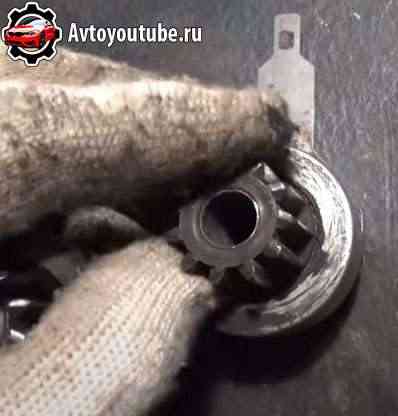

Тестируем бендикс

Если вы подписчики моего сайта, то уже знаете из , что бендикс может вращаться только в одну сторону. При попытке провернуть его в другую сторону, он заклинит. Благодаря этой особенности, можно проверить бендикс на снятом стартере.

Снимаем его с вала якоря, освобождаем от вилки втягивающего реле. Одной рукой держим за нижнее основание и пытаемся провернуть шестерню в одну сторону. Если она свободно вращается в обе стороны, то он неисправный и его нужно заменить. Хотя есть умельцы, которые восстанавливают его работоспособность.

Если этот тест прошел успешно и бендикс крутиться только в одну сторону, то осматриваем его. Его шестерня должна быть целой, каждый из её зубьев не должен иметь следов повреждения или деформации. Если есть, то деталь под замену.

Видео, как проверить бендикс в гаражных условиях:

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

2. Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

Стартер не крутит втягивающее, но щелкает
Как проверить втягивающее реле стартера?
Почему машина не заводится, но стартер крутит?

Стартер Toyota 1ZZ

Стартер 1ZZ предназначен для создания требуемого момента вращения коленчатого вала силового агрегата, способствующего запуску двигателя при достижении необходимого числа оборотов. При этом происходит набор установленной степени сжатия в цилиндрах, необходимой для воспламенения воздушно-топливной смеси.

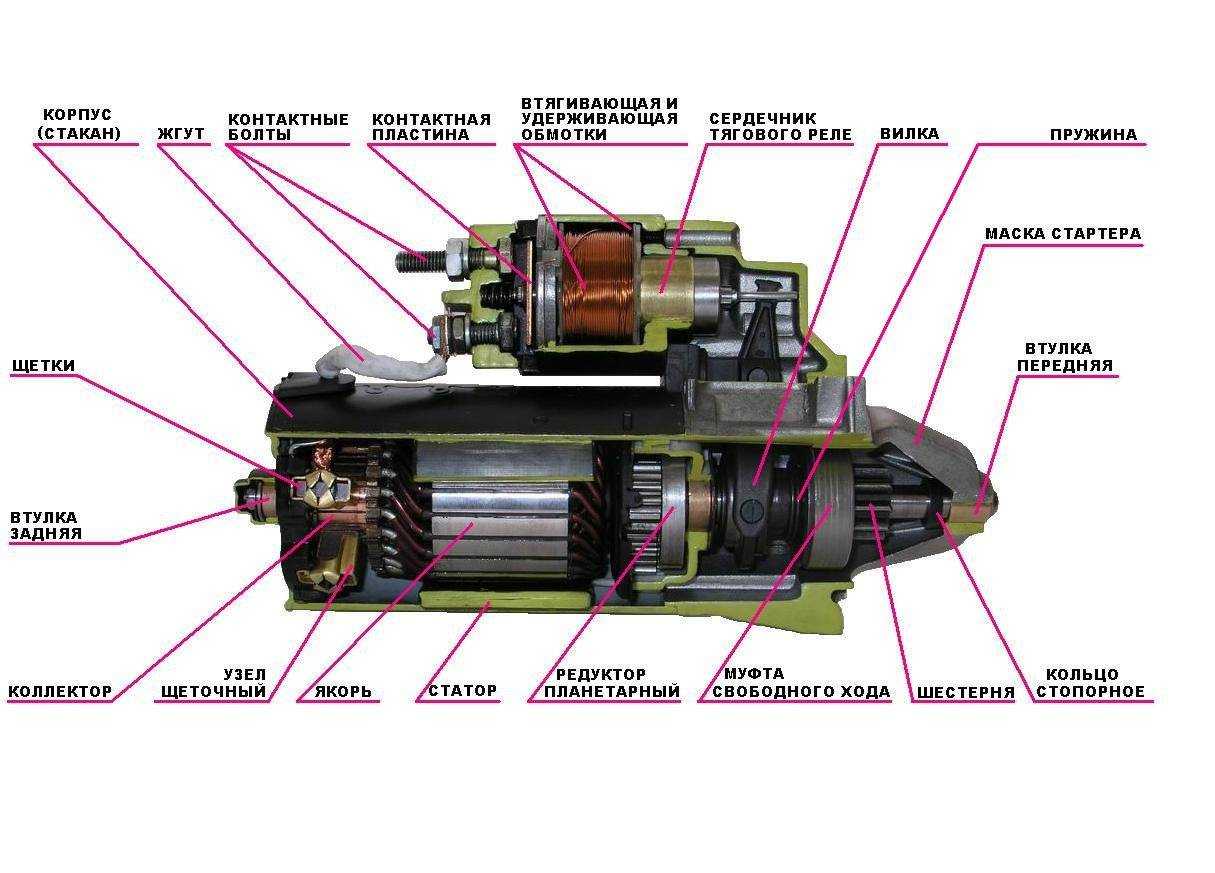

Конструкция устройства включает в себя электрическую и механическую часть. В случае выхода из строя отдельных элементов, будут наблюдаться проблемы с пуском мотора. Для устранения неполадок потребуется снять стартер с двигателя Тойота 1ZZ, и установить причину неисправности. В данном материале, представлено подробное описание по устранению различных поломок электростартера 1ZZ, а также инструкция по его снятию с силового агрегата.

Как снять

Итак, начнем с того, какими методами можно без усилий снять эту деталь. Как известно, сотрудники автосервисов знают, как это сделать, и выполняют такую процедуру чуть ли не играя. А что это значит? Просто то, что выполнить такую процедуру может каждый, кто захочет этому научиться, и необходимо освоить приемы, а также иметь немного терпения.

В принципе, специалисты рекомендуют новичкам снимать эту деталь с чьей-то помощью. Необязательно, чтобы это был человек опытный. Ассистент поможет в сложных ситуациях, когда нужно поддержать или подать какой-то инструмент. Хотя и новичок сможет самостоятельно демонтировать стартер, но процедура снятия немного затянется. Как правило, на это уходит от 40 до 60 минут.

Известно, что процедура демонтажа электростартера с разных марок авто отличается друг от друга. Но если знать общий процесс снятия, то демонтаж на какой угодно модели автомобиля никаких трудностей не вызовет. Под рукой всегда должны быть нужные инструменты, что значительно облегчит и ускорит процесс.

Первое, что следует сделать — это отключить клеммы аккумулятора, а затем снять защиту двигателя. Тщательно рассматриваем мотор, чтобы найти крепления стартера. Посмотрите на схему ниже. Так обычно эта деталь на всех автомашинах и крепится.

Как видим, электростартер находится справа от мотора. Цифрами отмечены болты, которыми стартер крепится к двигателю. Именно их и нужно будет открутить. Новичкам в таком случае необходимо помнить, что электростартер крепится с помощью болтов, а гаек и шпилек. Часто, когда они начинают откручивать эти детали, шпильки откручиваются вместе с гайками. Паниковать не следует, так как подобное явление проблем не вызовет.

После того, как крепления были сняты, водителю надо будет залезть под автомобиль. Рекомендуется заранее поставить машину на смотровую яму или же, если вы находитесь далеко от гаража, воспользоваться обычным домкратом. Им мы поднимем ту часть автомобиля, где расположен стартер. Обязательно подставляем под машины упоры, так как только на подъемник надеяться нельзя. Автомобиль может легко с него соскочить.

Итак, мы под машиной. Теперь нам нужно открутить гайки, которыми крепятся провода, идущие от аккумуляторной батареи. Проводов на стартере бывает несколько, но нам надо открутить всего две гайки: одну, которая фиксирует провод «плюс», что идет от батареи, и другую, с проводом, ответственным за управление втягивающим реле. Посмотрите на фото ниже:

Обратите внимание и на третью гайку, которая меньше по размеру. Ее также необходимо будет открутить

Теперь можно вылезать наверх.

Следует знать, что в процессе откручивания шпилек стартера, что крепят его к двигателю, не нужно их все снимать. Верхний болт следует оставить, чтобы электростартер не упал, залезть под автомобиль, провести вышеописанные приемы, а после уже этот самый болт и открутить полностью. Вот и все. Стартер выйдет без труда.

Хотя и в таком случае новичку сделать это будет немного сложновато. Дело в том, что если снимать открученный стартер со стороны аккумулятора, то сделать это будет практически невозможно. Проводка, размещенная в этом месте, будет мешать. Поэтому следует снимать электростартер со стороны воздушного фильтра. Обязательно перед снятием следует убедиться в том, что двигатель полностью остыл, а не то можно сильно обжечь себе руки. Все стартер снят с автомобиля.

На видео показан принцип работы автомобильного стартера:

Проверка и ремонт стартера автомобиля

Реле

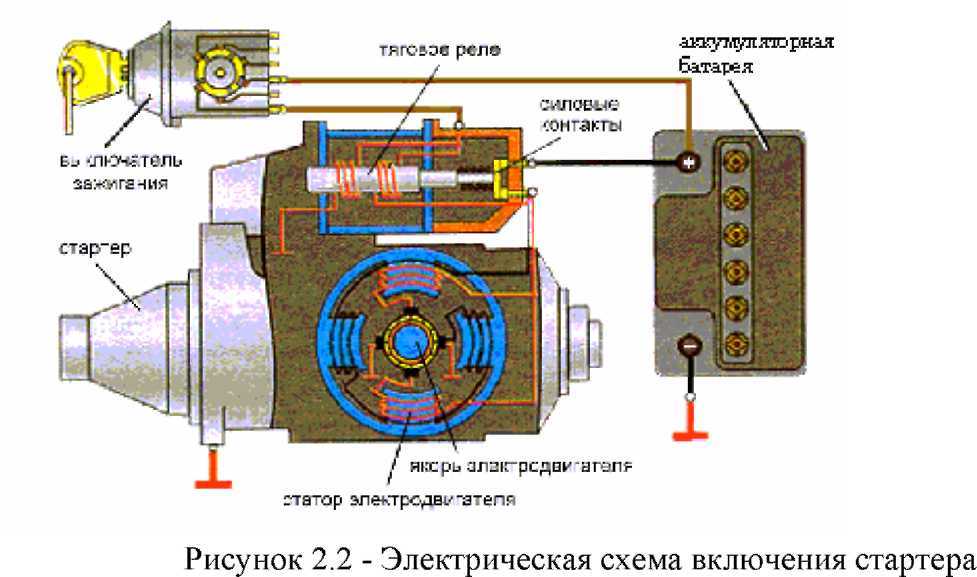

Втягивающее реле стартера, имеет простую схему. Если подать на корпус минус, а на клемму обмотки плюс, то оно должно сработать. Свидетельством тому будет громкий щелчок. При этом бендикс стартера, должен переместиться вперед. Но это еще не все. Омметр, подключенный к контактам втягивающего стартера, покажет, что они замкнулись. Если одно из условий не выполнилось, можно считать, что повезло. Устранение неисправности, в этом случае, сводится к выкручиванию трех винтов. Это позволит снять неисправное втягивающее реле стартера и установить новое. Несмотря на то, что двигатель автомобиля теперь заводится, разборку нужно продолжить — ремонт стартера предполагает полную проверку всех узлов.

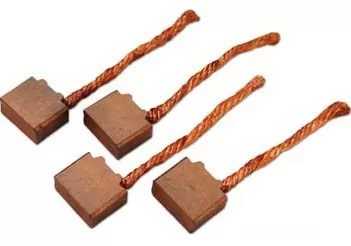

Щетки

Для начала необходимо вооружиться отверткой и снять заднюю крышку, что даст возможность заменить щетки стартера. Сделать это специалисты рекомендуют в любом случае, независимо от их состояния. Иначе снятие стартера через некоторое время придется повторить. Этот аргумент, как правило, отбивает желание экономить у самого последнего скряги. Щетки стартера находятся в задней части электродвигателя. Схема их подключения выполнена таким образом, что выход из строя одной, вызывает отказ всего устройства. Чтобы снять щетки стартера нужно открутить их клеммы и освободить от прижимающих сверху пружин. Это даст возможность вытащить угольные элементы.

Щетки стартера

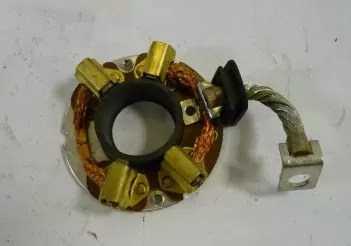

Щеточный узел

Статор

На следующем этапе оценивается состояние статора. Омметром нужно проверь его на пробой. Показания прибора должны быть не менее 10 кОм. В противном случае, его необходимо заменить новым. Здесь сразу нужно отметить следующее: в последнее время все чаще встречается, так называемый, редукторный стартер. Он обладает рядом несомненных преимуществ. По сравнению с классическим, имеет гораздо меньшие размеры и большую пусковую скорость, благодаря чему, автомобиль легче заводится. Особенностью его конструкции являются постоянные магниты, вместо обмоток статора. Сама по себе эта схема достаточно надежна, но временами хромает качество изготовления. Иногда магниты отрываются, и произвести ремонт стартера своими руками в этом случае невозможно. Более того, последствия настолько катастрофические, что за их устранение возьмутся не в каждом сервисе. Чаще всего проблему решает новый редукторный стартер.
