Замена прокладки гбц своими руками

Причины износа уплотнителя крышки клапанного механизма

Практически каждый уплотнитель от именитого производителя выполняется из качественной резины. Однако замену прокладки клапанной крышки рано или поздно приходится выполнять каждому водителю независимо от того, насколько дорогостоящая прокладка установлена в двигателе. Всё дело в том, что этот материал хоть и рассчитан на значительные температурные воздействия, всё равно со временем рассыхается и трескается. А если автомобиль эксплуатируется в условиях сурового климата, материал может износиться раньше положенного срока. К прочим причинам стоит отнести:

Естественный износ — резина под воздействием высоких температур со временем разрушается
Растяжение – также в неблагоприятных условиях резина растягивается, следовательно, существенно ухудшается герметизация крышки, начинается просачиваться масло
Пробой прокладки – чаще всего наблюдается в момент перегрева силового агрегата
Воздействие давления – высокое давление в системе выдавливает уплотнитель из своего посадочного места

Все эти факторы, так или иначе, воздействуют на состояние резинотехнического изделия

Поэтому, важно следить за состоянием уплотнителей в системе автомобиля и своевременно реагировать на их износ и повреждения

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

специальный динамометрический ключ с индикатором;
штангенциркуль или небольшая линейка;
набор головок и гаечных ключей;
головка Torx;
мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Что это за прокладка

Любой двигатель, который построен на внутреннем сгорании, имеет определенные детали, которые встречаются во всех случаях. Сейчас нас интересуют головки блока цилиндров и сам блок цилиндров.

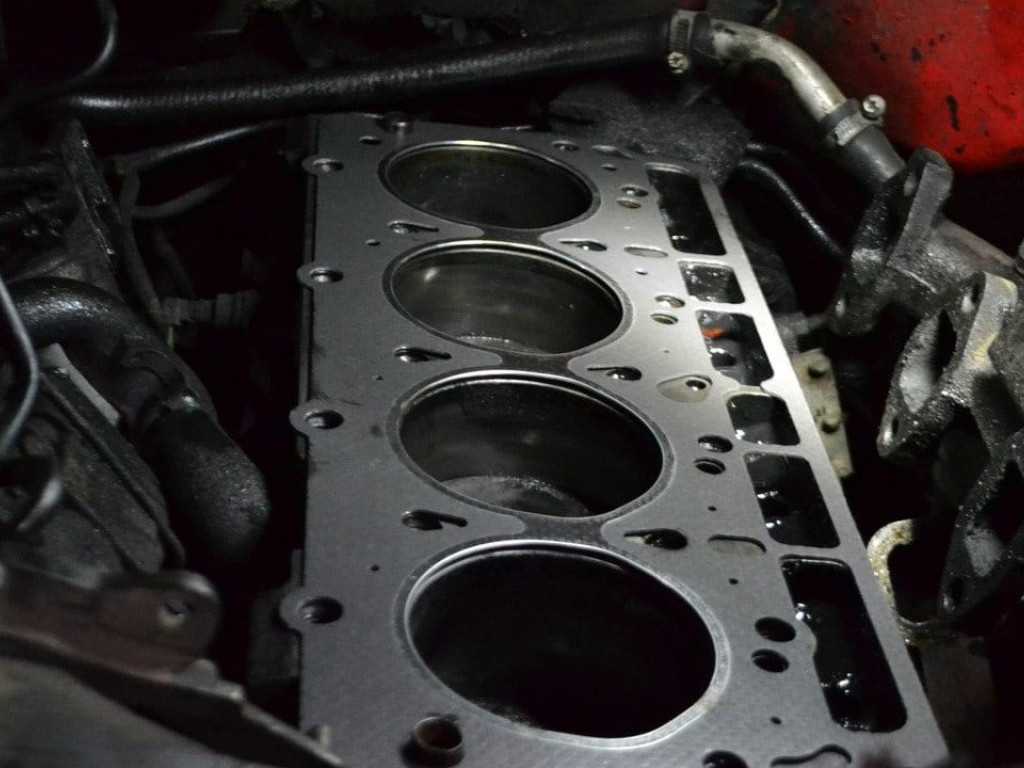

Между ними есть одна важная деталь, прокладка, которая отвечает за герметизацию. Ее вы можете увидеть на фото прокладки головки блока цилиндров. За что она отвечает?

Скорее всего вы знаете, что основное действие происходит именно в камере сгорания, в которую попадает топливо.

Размеры прокладки зависят от вашего двигателя, а точнее, количества и размеров блоков цилиндра, которые идут последовательно.

Сама прокладка не представляет из себя ничего особенного, ведь делается, традиционно, из листа тонкого металла. Именно поэтому, если вы будете искать место, где купить прокладку для головки блока цилиндров, можно просто пойти в ближайший магазин автомобильных товаров и выбрать или заказать нужный вам вариант.

На счет доступности и простоты покупки – все зависит от того, какой двигатель стоит в вашем автомобиле, ведь многие крупные концерны выпускают разные модели с одним и тем же двигателем, которые имеет некоторые модификации.

Такая практика делает процесс замены огромного количества деталей, в том числе и прокладки головки блок цилиндра, более простыми для конечных пользователей, то есть нас с вами.

Почему проявляются протечки?

Силовой агрегат современных автомобилей относится к дорогим агрегатам, его стоимость, совсем немного уступает цене кузова авто. Поэтому он потребует внимательного к себе отношения, своевременного выполнения всех видов обслуживания. Только таким образом можно обеспечить длительный период его эксплуатации. Когда замечено появление проблем у силового агрегата, а протечки масла в области головки блока цилиндров в полной мере относятся к ним, следует самостоятельно или с помощью специалистов выявить причину, а затем её устранить.

Утечку масла можно зафиксировать в таких местах:

Попадание смазки в камеру сгорания цилиндра двигателя;
Смешивание масла с охлаждающей жидкостью;
Вытекание на внешнюю сторону блока цилиндров.

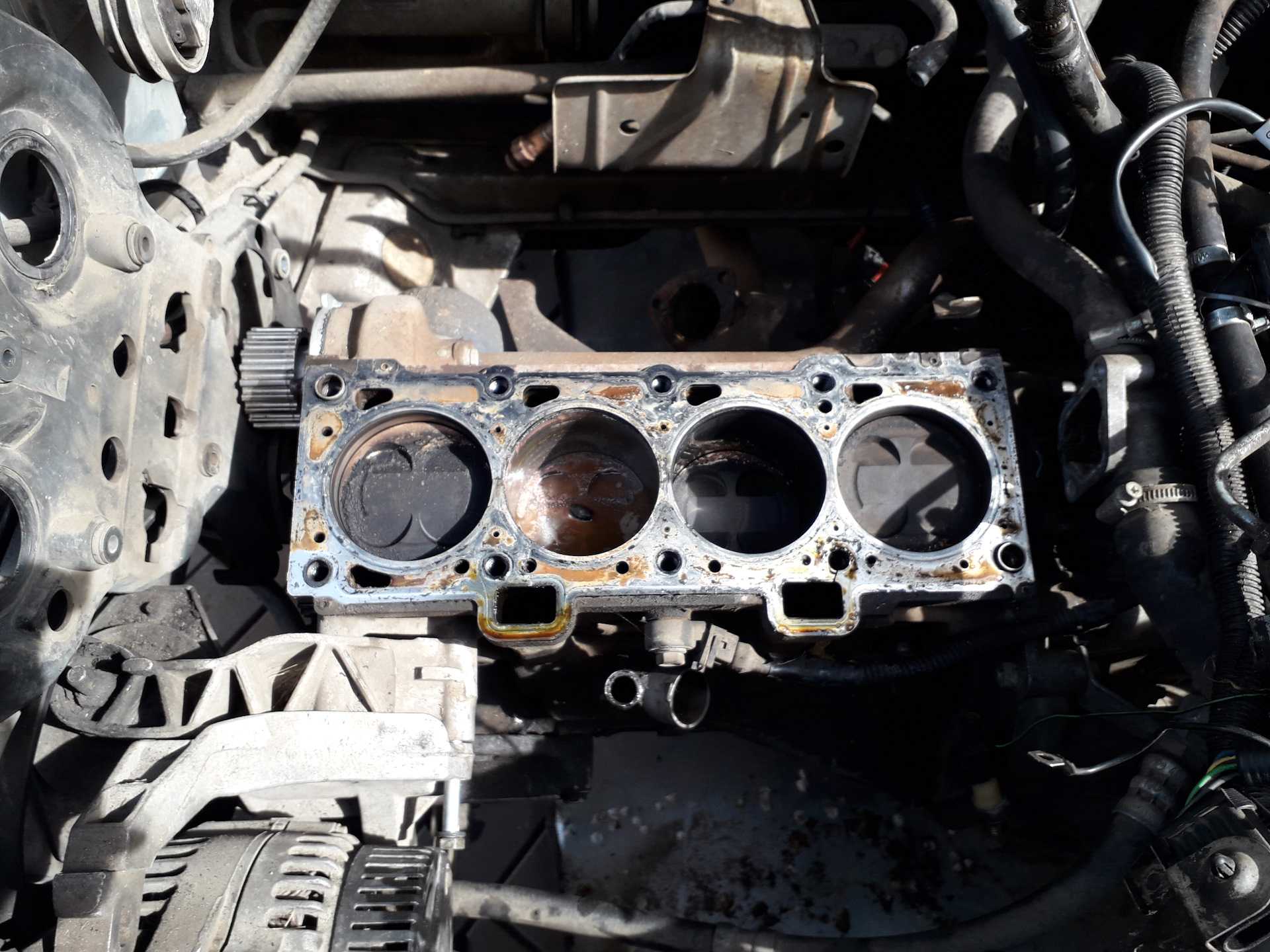

Основной причиной появления таких проблем, практически всегда бывает прогорание прокладки ГБЦ, но изредка случаются и повреждения головки блока.

В корпусе двигателя и головке блока имеется разветвлённая сеть каналов для подачи смазки и подвода охлаждающей жидкости. Этим обеспечивается смазывание механизмов, и отвод тепла от сгорания топливной смеси. Соединение блока и головки обеспечивается прокладкой блока цилиндров. Брак при её изготовлении или неправильная установка могут стать причиной появления протечек масла.

В зависимости от того в каком месте происходит повреждение или прогорание прокладки, будет наблюдаться утечка моторного масла. Самым «безобидным» случаем будет тот момент, когда обнаружатся следы протечек на внешних сторонах корпуса двигателя. Как уже отмечалось ранее, продолжить движение дальше можно, когда имеется возможность доливать в мотор смазку. Если вы с машиной находились далеко от места своего проживания, то таким образом добраться домой можно.

Ответственные водители ежедневно перед выездом проводят краткий осмотр технического состояния автомобиля. Осматривают все на предмет наличия протечек, проверяют уровень моторного масла и охлаждающей жидкости. Проверяют давление воздуха в шинах и работу системы освещения и сигнализации. Но имеются и такие, которые не заглядывают под капот автомобиля от одного обслуживания до следующего. В таком случае на грязном двигателе будет сложно определить место и причину такой проблемы до тех пор, пока он не будет очищен от грязи и масляных подтёков.

Попадание моторного масла в камеру сгорания или в систему охлаждения двигателя, проблема серьёзная, которая может привести к значительным затратам по её устранению. Двигатель следует остановить, а домой добраться с помощью буксировщика или эвакуатора. Это несколько затратное дело, но позволит избежать дальнейшего продвижения неисправности.

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:

Динамометрический ключ

динамометрический ключ;
набор ключей;
набор торцовых головок;
«Torx»;
отвертка.

Торцовая головка

Этапы

Для тех, кто не в курсе, как , опишем весь процесс пошагово

Также расскажем, почему важно соблюдать очередность затяжки болтов

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

Обесточиваем систему, отсоединив минусовую .
Выставляем поршень 1-го цилиндра в ВМТ.
Сливаем ОЖ.
Снижаем давление в системе.
Отсоединяем приемный патрубок глушителя от коллектора.
Убираем крышку ГБЦ.
Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
Открутив и ослабив гайки, отодвигаем кронштейн в бок.
Отсоединяем шланги охлаждающей системы.
Отсоедините тягу привода дроссельной заслонки.
Отсоединяем провода от масляного датчика в картере силового агрегата.
Отсоединяем другие провода и колодки.
Демонтируем крышку и ремень.
Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
Открутив болты и гайку, снимаем крышку, которая расположена сзади.
Снимаем оставшиеся шланги, колодки и провода.
Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
Полностью выкручиваем все болты.
Вынимать нужно с шайбами.
Демонтируем головку.
Теперь можно снять прокладку ГБЦ.
Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
Почистите поверхности, которые будут соприкасаться с прокладкой.
Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
Также соблюдайте момент. Он индивидуален для каждой модели авто.
Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
На этом замена завершена.

Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Когда следует менять прокладку

Иногда водитель в силу различных причин забывает проверять состояние прокладок, деталей, узлов и механизмов своего автомобиля. Тогда авто начинает подавать сигналы владельцу о том, что в системе произошел некий сбой или нарушение. О том, что прокладка износилась, можно понять по следующим прямым и косвенным признакам:

Вырос уровень расхода масла
В подкапотном пространстве появились масляные пятна
Замечены интенсивные утечки смазывающего материала на ДВС

В целом, замена прокладки клапанной крышки целесообразна и уместна в случае, если были обнаружены признаки нарушения герметичности составных частей двигателя, а также каждый раз, когда проводятся работы по снятию и установке головки блока цилиндров.

А если учесть стоимость новой прокладки, то выполнять плановое обслуживание двигателя под силу практически каждому владельцу автомобиля. Простые действия помогут держать главный силовой агрегат машины в полной чистоте, что только поспособствует продлению срока службы его составных частей.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

Открываем капот и снимаем минусовую клемму с аккумулятора.
Снимаем минусовую клемму.
Откручиваем пластиковую декоративную накладку.
Пластиковая накладка отмечена стрелочкой.
Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.
Послабляем хомут и снимаем шланг справа.

Снимаем два шланга слева.
С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.
Отключаем колодку проводов от датчика положения распредвала.
Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.
Проверяем состояние и натяжение приводного ремня.
Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.
Откручиваем болты крепления крышки ключом на 10.
Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.
Снимаем крышку головки блока цилиндров.
Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.
Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.
Очищаем привалочную плоскость на головке блока и обезжириваем её.
Чистим поверхность головки блока от масла и старого герметика.
Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.
Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

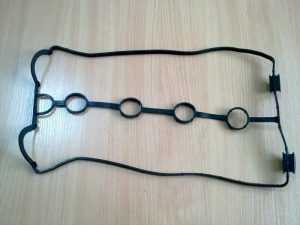

Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.
Наносим немного герметика, как показано на рисунке.
Надеваем на болты новые уплотнительные кольца.
Устанавливаем новые уплотнительные кольца.
Устанавливаем крышку на место, устанавливаем болты.
Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

Набор ключей и отвёрток.
Плоскогубцы.
Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Какую выбрать прокладку для клапанной крышки?

К выбору герметизирующего материала следует отнестись со всей серьёзностью. Последствий несвоевременной замены изношенного резинового материала не так много, но в некоторых случаях они могут приобретать серьёзный характер. Даже незначительная потеря моторного масла может стать причиной повышенного износа деталей двигателя. Через образовавшиеся щели внутрь узла может проникать грязь, пыль и прочие включения. А в дождливый период незащищенные элементы двигателя становятся уязвимыми перед водой.

Рекомендованы к монтажу следующие аналоги оригинальных резинотехнических изделий:

Наименование	Производитель	Стоимость
Glaser	Испания	570 рублей
Goetze	Германия	990 рублей
Ajusa	Испания	1200 рублей
Trialli	Италия	1800 рублей

Что касается оригинала, то такое изделие, например, для автомобилей ВАЗ имеет артикул 2108-1003270. Цена на оригинальную прокладку составляет около 500 рублей. Основное её преимущество – она идеально вписывается в посадочное место, поэтому от водителя не требуется никаких доработок. В случае с аналогом вполне вероятно придется подгонять резиновый материал под соответствующие размеры.

Инструкция по замене прокладки ГБЦ

В данной инструкции максимально расписаны детали, которые можно демонтировать для работы с прокладкой ГБЦ, однако не во всех моделях обязательно снимать те или иные детали, если они не мешают работе. Поэтому некоторые шаги можно пропускать.

Для начала необходимо обесточить автомобиль — снять минусовые клеммы с аккумулятора. При необходимости стоит слить антифриз и снизить давление в питании автомобиля.
Снимается крышка ГБЦ. При необходимости вместе с ней отсоединяются ресивер, дроссельный узел, впускной и выпускной коллекторы.
Колодки жгутов проводов отсоединяются от всех датчиков (массового расхода воздуха, масла, положения дроссельной заслонки, температуры и т.д.).
Хомут, удерживающий воздухоподводящий патрубок на дроссельном узле ослабляется, и снимается вместе с воздушным фильтром.
Жгут проводов вытягивается из-под ресивера.
Откручиваются крепежи передней крышки привода распределительного вала, сначала снимается она, а затем ремень ГРМ. Необходимо обязательно зафиксировать зубастый шкиф от прокручивания.
Извлекаются натяжной ролик и дистанционная шайба.
Снимается зубчатый шкиф с распредвала.
Демонтируется задняя крышка привода распределительного вала — откручиваются гайки крышки, а затем остальные крепежи.
Откручиваются винты, ослабляя хомуты. С выпускного патрубка последовательно отсоединяются все шланги: подводящий патрубок радиатора, подводящие шланги дроссельного узла и отопителя, отсоедините термостат вместе со шлангом.
Откручиваются крепежные гайки. От топливных трубок отсоединяются шланги слива и подачи топлива.
Постепенно ослабляются 10 болтов крепления головки блока, снимаются вместе с шайбами.
Демонтируется ГБЦ вместе с заветной прокладкой. Прокладка отделяется от ГБЦ.
Вся соприкасающаяся с прокладкой поверхность тщательно очищается от загрязнений, пыли, металлический стружек, пролитого масла и т.п.
Новая чистая прокладка устанавливается с учетом центрирующих втулок на ГБЦ. При этом отверстие для прохода масла в прокладке должно находиться между 3 и 4 цилиндрами.
Перед монтажом ГБЦ необходимо удостовериться, что на первом цилиндре закрыты оба клапана.
После установки ГБЦ и закручивания 10 болтов крепления, все оставшиеся детали монтируются в обратном порядке.
Ремонт закончен!

Внимание!
Всякая работа с собственной машиной, да и не только, требует повышенной концентрации, внимательности. И нужно быть аккуратным, так как в разных марках автомобилей технологии крепежа и стыковки, используемые производителем, могут иметь существенные различия

Те не менее, последовательность действий при ремонте двигателя остаётся типичной для всех машин.

Также вы можете посмотреть несколько видео о замене прокладки головки блока цилиндров:

Замена прокладки на ВАЗ:

Замена прокладки на Volkswagen Passat B3:

Замена прокладки на Honda Civic:

Если уверенности в собственных силах нет, и вы опасаетесь сделать только хуже, то наилучшим решением будет отогнать машину в сервисный центр. Ведь, несмотря на то, что операция по смене прокладки не отличается сложностью, но ее некачественная установка. Неправильная сборка ГБЦ с недостаточным усилием, способно привести к возникновению на поверхностной части прокладки масла или охлаждающей жидкости. Если подобное произойдёт, то непременно будет наблюдаться протечка налитой в двигательный блок жидкости. Что приведёт к необходимости повторно разбирать ГБЦ, вновь заменять прокладку и совершать обратные действия.

В сервисном же центре все работы будут выполнять квалифицированные специалисты, это гарантирует качество и скорость. Обычно в сервисных центрах подобные работы не отличаются завышенными ценами.

Что важно знать о давлении картерных газов?

Меняя прокладку клапанной крышки, часто вы лишь на короткое время устраняете последствия неисправности. Куда важнее определить причины утечки смазки, так как ни образцовая геометрия привалочных плоскостей, ни качественная прокладка и следование инструкциям не уберегут от течи масла, если внутри двигателя повышенное давление картерных газов. Картерная смесь состоит из несгоревшей топливовоздушной смеси, проникающей в картер через поршневые кольца, и масляной взвеси. Работа системы вентилирования отработавших газов направлена на подачу гремучей смеси обратно во впускной тракт.

Видео: Проверка картерных газов

Составляющие системы ВКГ:

клапан PCV. Необходим для регулирования количества отработавших газов, поступающих в задроссельное пространство;
маслоотделитель. Чтобы не загрязнять впускной тракт маслянистыми отложениями, газы проходят через маслоуловитель. Он может быть циклического или лабиринтного типа, с установленным дополнительным сетчатым элементом или без него. Чаще всего в забитом состоянии встречаются системы со сменным бумажным фильтрующим элементом;
подающие патрубки и вентиляционные шланги.

Повышенное давление газов внутри двигателя возникает в 2 случаях:

неисправность системе ВКГ. Чаще всего прохождению газов препятствует забитый маслоотделитель, реже встречается поломка клапана PCV;

В морозное время года забиться может даже исправная система вентиляции картерных газов. Причина в эмульсии, которая накапливается внутри шлангов и патрубков, подходящих к впускному тракту. Из-за многочисленных циклов нагрева и остывания внутри трубок конденсируется влага, которая при смешивании с парами масла превращается в эмульсию. Накопление массы молочного цвета уменьшает проходное сечение вентиляционных шлангов и приводит к повышенному давлению внутри двигателя.

избыточный объем картерных газов. Возникает при критическом износе цилиндропоршневой группы. Несгоревшей ТПВС и выхлопных газов настолько много, что даже исправная система ВКГ не в состоянии перенаправить весь объем во впускной тракт.

Когда менять прокладку ГБЦ

Прокладка между блоком и головкой блока цилиндров не имеет срока годности. Это не масло или деталь, которую надо менять через определенный срок. Если никаких подтеков нет, объем масла не уменьшается, объем тосола, антифриза или воды, в зависимости что залито в охлаждающую систему, не уменьшается, тогда лучше не тревожить и не разбирать ДВС просто для замены прокладки.

Но, если появились такие признаки, как:

видимые потеки в местах соединения ГБЦ и БЦ;
если изменился цвет масла (некоторые масла становятся белые, как молоко, при смешивании с охлаждающей жидкостью);
необычный рабочий такт мотора с подозрительным цветом выхлопных газов (охлаждающая жидкость попадает в цилиндры);
в бачке с тосолом, антифризом или водой появились масляные пятна.

При появлении таких признаков лучше прекратить дальнейшую эксплуатацию, так как это может привести к более дорогому ремонту, чем просто поменять прокладку ГБЦ.

Признаки и причины неисправности

Дать 100% гарантии того, что элемент вышел из строя, можно лишь при условии демонтажа и визуального осмотра. Обычно износ уплотнителя между БЦ и ГБЦ проявляется в виде симптомов, потенциально сообщающих о более серьезных неисправностях.

На практике замену выполняют на многих машинах. Преимущественно на авто, которые прошли солидный срок эксплуатации. Приведу несколько примеров:

ВАЗ 2106;
ВАЗ 2107;
Ниссан Максима;
Опель Зафира;
Шевроле Нива;
ВАЗ 2110;
2114;
ВАЗ 2112;
Дэу Нексия;
Рено Логан;
Ховер М4;
Пежо 406;
Рено 19;
БМВ е39;
УАЗ Хантер и пр.

Причем износ и пробой прокладки одинаково характерен для двигателей на 8 клапанов и на 16 клапанов. Принципиальной разницы в плане поведения прокладок БЦ между ними нет.

При этом стоимость новой детали может существенно отличаться в зависимости от марки, модели автомобиля и конкретного установленного двигателя.

Выделяют несколько причин, из-за которых требуется менять уплотнитель:

в системе охлаждения оказалось масло;
в масляную систему проникла жидкость охлаждения;
антифриз попал внутрь камеры сгорания;
в систему охлаждения поступают выхлопные газы.

Это все то, кто может происходить именно при нарушении герметичности между двумя основными конструктивными элементами двигателя.

Симптоматика при этом бывает следующая:

Замена прокладки головки блока цилиндров (гбц) Нексии

1. Установи автомобиль строго горизонтально и зафиксируйте ручным тормозом и подпорами под заднее и переднее колесо. 2. Отсоедини АКБ (аккумулятор), открутив массу с клеммы минус или полностью сняв аккум с нексии. 3. Полностью слей охлаждающую жидкость. Внизу радиатора открутив сливную пробку. (слиться должно не меньше 5 литров) 4. Установи первый цилиндр в положение ВМТ (верхней мёртвой точки). 5. Далее сними ремень ГРМ (газораспределительный механизм) и открути шкивы распредвала 6. Сними заднюю крышку ГРМ. 7. Отсоедини фланец приемной трубы от выпускного коллектора. 8. Далее можно снять клапанную крышку ( см. Замена прокладки клапанной крышки Нексии) 9. Отсоедини всё от дроссельного узла – шланги охлаждающей жидкости и жгуты проводов от датчиков на дросселе (датчик холостого хода и датчик положения дроссельной заслонки), затем сними трос с дроселя, который управляет её положением 10. Снять шланги с рециркуляции картерных газов (ЕГР), в нексии на двигателях F16D3 (16 клапанных 1.6) стоит датчик клапана ЕГР, необходимо отцепить жгут от этого датчика. 11. Далее отсоедините жгуты от всех датчиков вокруг двигателя, а также питание форсунок на топливной рампе. 12. Отсоедини от рампы шланги подвода и слива бензина, а также все штуцеры и патрубки от двигателя. 13. Также отсоедини шланг с радиатора, который идёт на термостат. 14. Выкрути 10 болтов крепления ГБЦ (головки блока цилиндров в последовательности), показанной на фото, в три этапа: 1-й – отверните болты на 1/4 оборота; 2-й – отверните болты еще на 3/4 оборота; 3-й – окончательно выверните болты.

Последовательность выкручивания болтов.

Осторожно подними головку блока цилиндров. Она тяжелая, поэтому поднимать её лучше вдвоем

16. После того как поднимешь ГБЦ, увидишь состояние прокладки. Удали её. 17. Очисти всё что можешь, но без механического воздействия. Поверхности должны быть без масла, а также абсолютно чистыми и сухими.

18. Установи новую прокладку отцентровав всё строго по отверстиям. 19. Теперь поставь обратно ГБЦ с учетом – прокладка должна быть новая, повторное использование не допускается. – болты крепления (10 штук) тоже нужны новые, и повторное использование не допускается, так как они деформируются при затяжке. Закручивайте болты крепления ГБЦ в 4 этапа: 1 этап – затяните болты моментом 20 Н·м (2,0 кгс·м) 2, 3, 4 этапы – доворачивайте болты каждый раз на угол 65°.

20. Установи и собери всё в обратной последовательности. Залей жидкости и отрегулируй ремень правильно ремень ГРМ.

Используя рекомендации в этой статье, вы не допустите ошибок при замене прокладки гбц на нексии (ланосе, шевроле лачетти).

Классификация

Существует три вида уплотнителей, классифицирующийся по материалу изготовления. Это безасбестовые, асбестовые и металлические прокладки. Рассмотрим теперь каждый из видов отдельно.

Безасбестовые

Отличаются такие уплотнители низкой усадкой

К тому же безасбестовый материал обладает высокой восстанавливаемостью, что важно для специфических условий использования

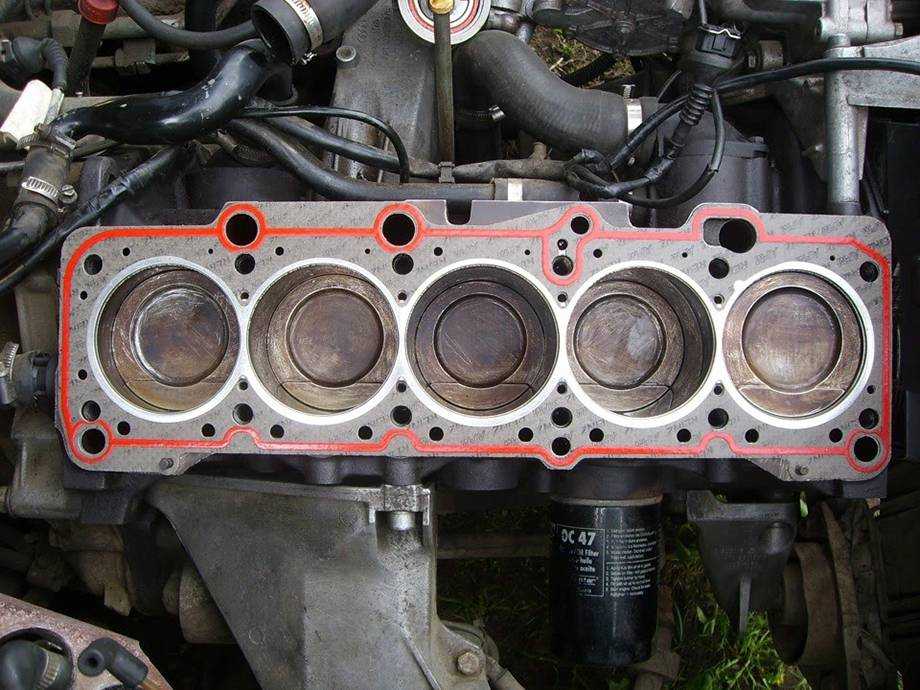

Безасбестовая прокладка

Асбестовые

Изделие имеет много общего с безасбестовыми прокладками в плане характеристик. Асбестовые уплотнители обладают высокой эластичностью, термостойкостью и упругостью. Такие прокладки часто используют при замене.

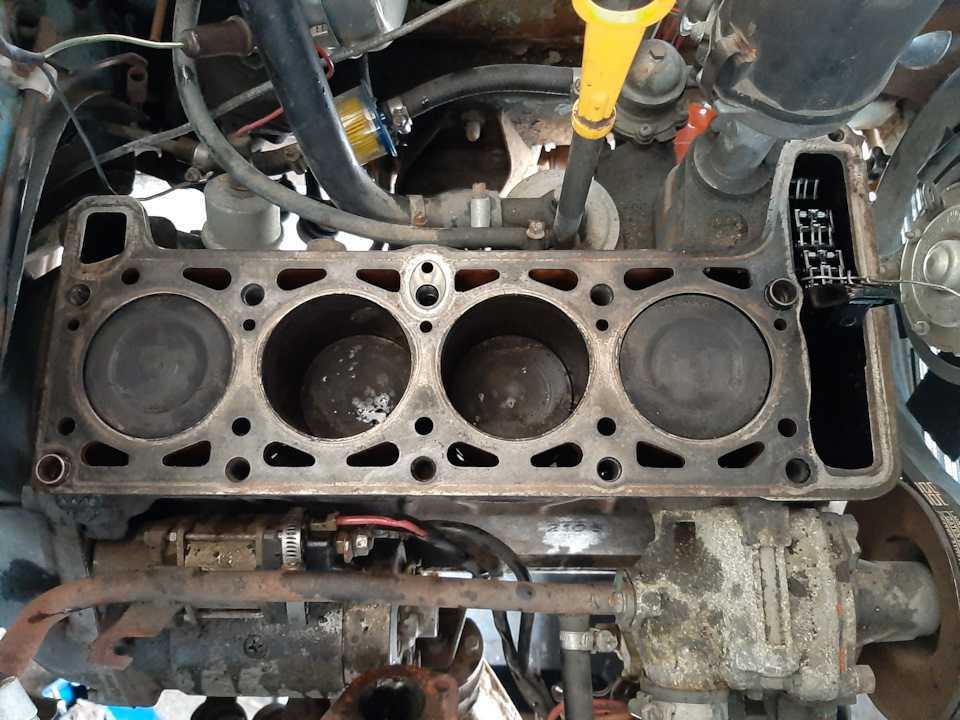

Асбестовая прокладка

Металлические

Наиболее эффективным и качественным видом прокладок ГБЦ считаются металлические уплотнители. При их использовании давление распределяется равномерно по всей плоскости стыка блока и ГБЦ.

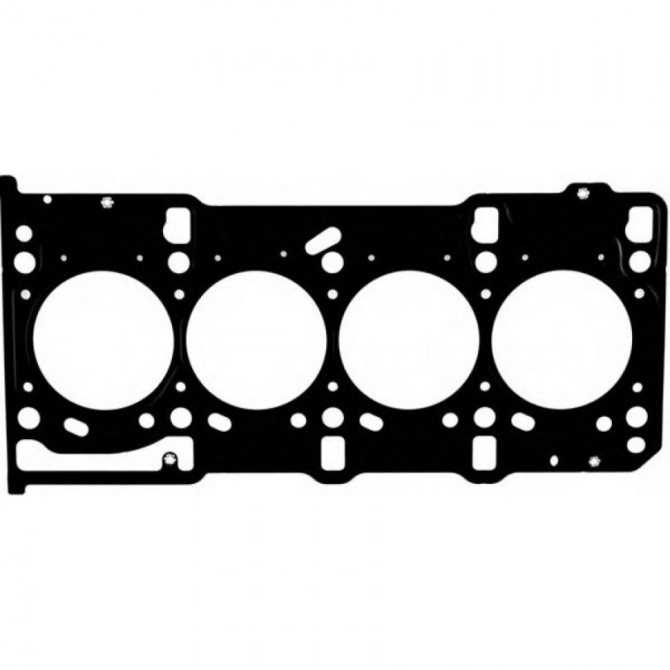

Металлическая прокладка ГБЦ

Диагностика неисправности

Все приведённые выше симптомы лишь косвенные улики. Чтобы подтвердить диагноз, проводят последовательную диагностику по инструкции.

Запустить двигатель автомобиля. Визуально осмотреть, нет ли дыма из щелей между головкой и блоком цилиндров. Одновременно послушать, не доносятся ли из этого места шипящие, свистящие или звенящие звуки.
Осмотреть маслозаливную горловину на следы эмульсии (рыжеватые пузыри), а поверхности радиатора и расширительного бачка охлаждения — на маслянистые отложения.
Проверить, не идёт ли белый дым из глушителя. При его наличии велика вероятность прогара уплотнителя, особенно если дым имеет приторный, со сладковатым запахом. Параллельно с этим нужно измерить уровень антифриза в радиаторе — в случае такой неисправности, он падает.
Открутить крышку радиатора или бачка. Проверить, не бурлит ли антифриз. Для этого надеть на горловину воздушный шарик (презерватив). Хорошо, плотно закрепить его скотчем, чтобы не пропускал воздух. Запустить мотор, дать ему поработать 3-4 минуты на средних и высоких оборотах. Если шарик наполнится выхлопными газами — прокладка точно пробита. Можно определить даже насколько — по интенсивности наполнения.
Запустить ДВС. Конец сапуна расширительного бачка (имеется на грузовых машинах и некоторых легковых) опустить в 0,5-литровую бутылку с водой. Пузыри воздуха, выходящие из трубки — укажут на прогар уплотнителя ГБЦ.

Мотористы также замеряют компрессию силового агрегата. Когда пробивает уплотнительную манжету, горючая смесь одного цилиндра может смешаться с отработанными газами другого. Двигатель в таком случае обычно стреляет, но точно определить это можно замером величины давления. Если он покажет существенную разницу, можно не сомневаться.

В каких случаях нужна замена

Конкретно замена прокладки ГБЦ гарантийного срока не имеет. Ресурс детали зависит от множества факторов — состояние двигателя, модели изделия, манеры езды. Поэтому прогар выявляется по симптомам, которые выскакивают в ходе ТО или периодических проверок.

Определяют износ манжеты по таким признакам:

перегрев мотора — увеличение температуры возникает неожиданно и резко, так как газы прорываются в систему охлаждения;
падение уровня ОЖ в расширительном бачке — сопровождается белым дымом из глушителя, что указывает на попадание антифриза в цилиндры, ведь порванная прокладка больше не закрывает промежуток между камерой сгорания и каналом рубашки охлаждения;
эмульсия, пена на масляном щупе — самое неприятное, так как в смазку попадает тосол, а образовавшуюся эмульсию потом бывает трудно выгнать из системы;
увеличение давления в патрубках системы охлаждения — это можно проверить рукой, шланги становятся чересчур твёрдыми;
потёки масла — следы автола можно заметить на стыке ГБЦ с блоком, что намекнёт на разрыв уплотнителя;
бурление антифриза — из-за прорыва резко поднимается температура антифриза;
нестабильная работа отопителя — прорывающиеся выхлопные газы нарушают работу теплообменника, снижая эффективность печки;
белый дым из подкапотного отсека.

С пробитой манжетой головки блока ездить можно, но крайне нежелательно. А лучше всего — быстро доехать до автосервиса или гаража для ремонта. Дело в том, что последствия неполадки могут оказаться самыми плачевными. Например, может возникнуть гидроудар, если через повреждённое место прокладки будет подаваться большой объём хладагента. Он накопится в камере сгорания. Поршень, выполняя поступательное-возвратное движение, столкнётся с несжимаемой жидкостью. Капремонт в данном случае считается удачным стечением обстоятельств, так как случается и хуже. Это когда шатун пробивает стенку блока цилиндров. Тут уже мотор надо выбрасывать, так как ещё ломается картер, коленвал, загибает шатуны и повреждает поршня.

Да и зачем рисковать, если на прокладку ГБЦ цена низкая. Стоимость проведения капитального ремонта двигателя куда выше. В среднем на СТО за услугу замены уплотнителя просят не больше 8 тыс. рублей. А если осуществить работу самостоятельно, платить надо будет только за новую манжету — всего 100-1500 рублей. Такой разброс стоимости вызван типами запчастей, которых бывает несколько.

Предназначение прокладки под клапанную крышку

По состоянию крышки клапанов и самого уплотнителя многие автомобильные специалисты делают предварительные заключения об общем состоянии силового агрегата. Однако стоит понимать, что степень износа мотора не всегда является красноречивым показателем, ведь прокладка клапанной крышки может начать протекать и на относительно новом двигателе. Многие владельцы отечественных автомобилей, в особенности машин с большим пробегом, спокойно воспринимают факт протекания уплотнителя. Действительно, на некоторых марках авто борьба с протеканием масла превращается в настоящую рутину.

Многие водители предпочитают периодически доливать масло, нежели один раз решить проблему, путем замены резинотехнического изделия. Также стоит сказать, что проблемы с уплотнителем приводят не только к увеличенному расходу моторного масла, но и способствуют загрязнению наружной части силового агрегата, что вынуждает еще тратиться на регулярную мойку двигателя.
