Лайфхак: печка лады весты - разбираемся в системе и неисправностях

Какой воздушный фильтр ставить?

Интервалы замены

каждые 20 тысяч км.

Для LADA (BA3) X-RAY(1.6 16V) компания FILTRON рекомендует следующие воздушные фильтры: AP 135/7. Подробные характеристики этих фильтров вы можете посмотреть в нашем каталоге. Воздушный фильтр выполняет полную очистку воздуха, который попадает в двигатель, это очень важная функция в любом автомобиле в том числе и в LADA (BA3) X-RAY(1.6 16V)

Воздух, который проходит через фильтр попадает прямиков в камеру сгорания, поэтому очень важно, чтобы он был чистым. Фильтры компании FILTRON AP 135/7 позволяют очистить воздух более чем на 99%. Так как воздух который проходит через фильтр может быть раскален, и частицы пыли могут быть горячими, воздушные фильтры обладают противопожарными свойствами, таким образом, думаем, что у Вас не осталось вопросов о том, какой воздушный фильтр ставить в LADA (BA3) X-RAY(1.6 16V)

Так как воздух который проходит через фильтр может быть раскален, и частицы пыли могут быть горячими, воздушные фильтры обладают противопожарными свойствами, таким образом, думаем, что у Вас не осталось вопросов о том, какой воздушный фильтр ставить в LADA (BA3) X-RAY(1.6 16V).

Типичные неисправности печки

Наиболее распространенными проблемами с печкой на Лада Веста являются следующие:

фактическая температура не соответствует заданной – низкий уровень антифриза (тосола), засорение патрубков радиатора или образование воздушной пробки, из-за чего дует холодным воздухом;
в процессе работы появляется вибрация – ослабленное крепление электрического моторчика;
недостаточный воздушный поток из дефлекторов – засорение каналов, воздуховодов;
отопитель неактивен при его активации на приборной панели – выход из строя предохранителя (№14) монтажного блока.

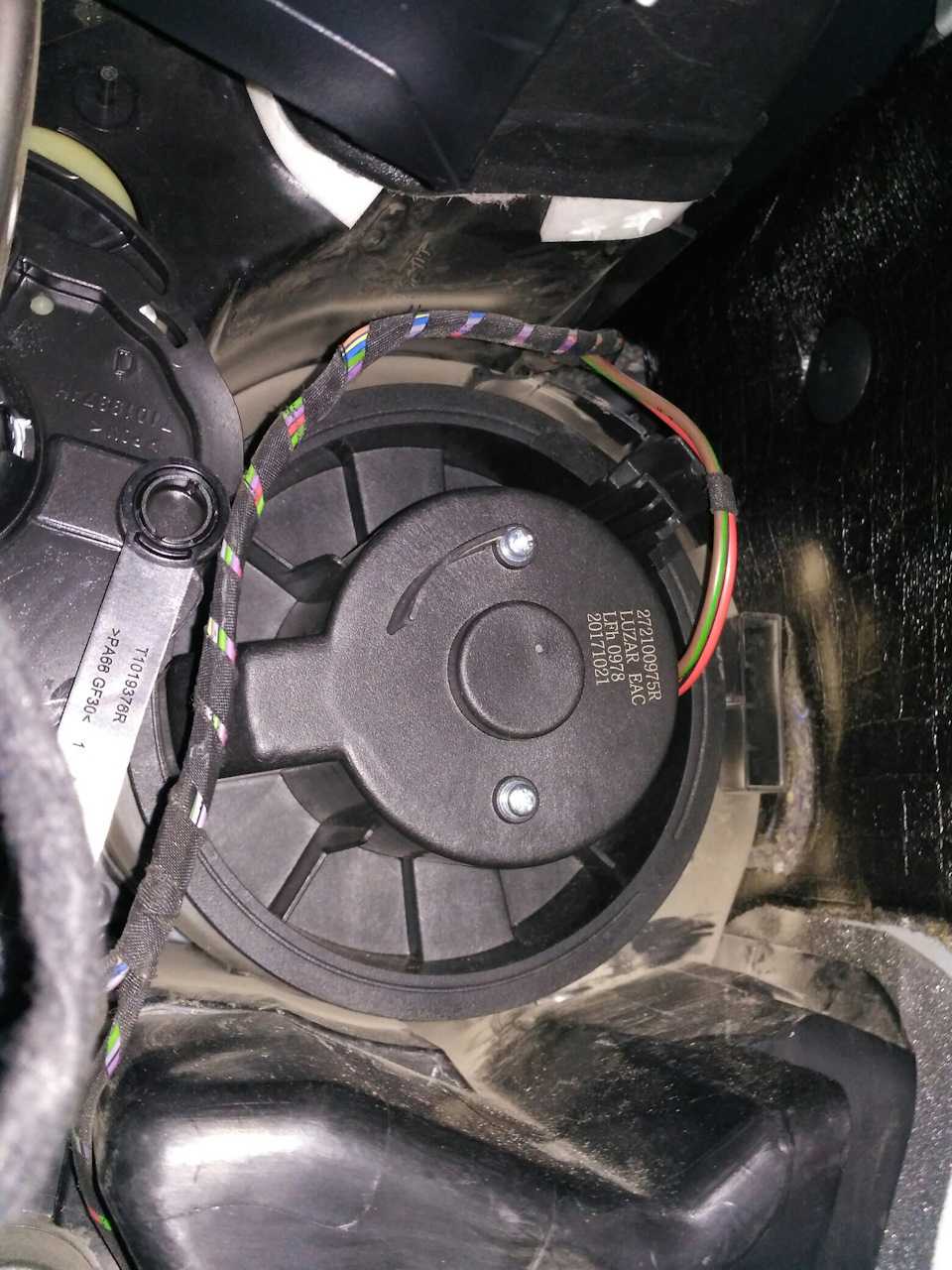

Проверка вентилятора печки

В ходе циркуляции воздушного потока частички пыли оседают на поверхности крыльчатки, вследствие чего она начинает шуметь, появляются сторонние звуки.

Чтобы очистить лопасти вентилятора от мусора необходимо обеспечить доступ к агрегату.

Отщелкиваем вещевой ящик.
Извлекаем фильтрующий элемент.

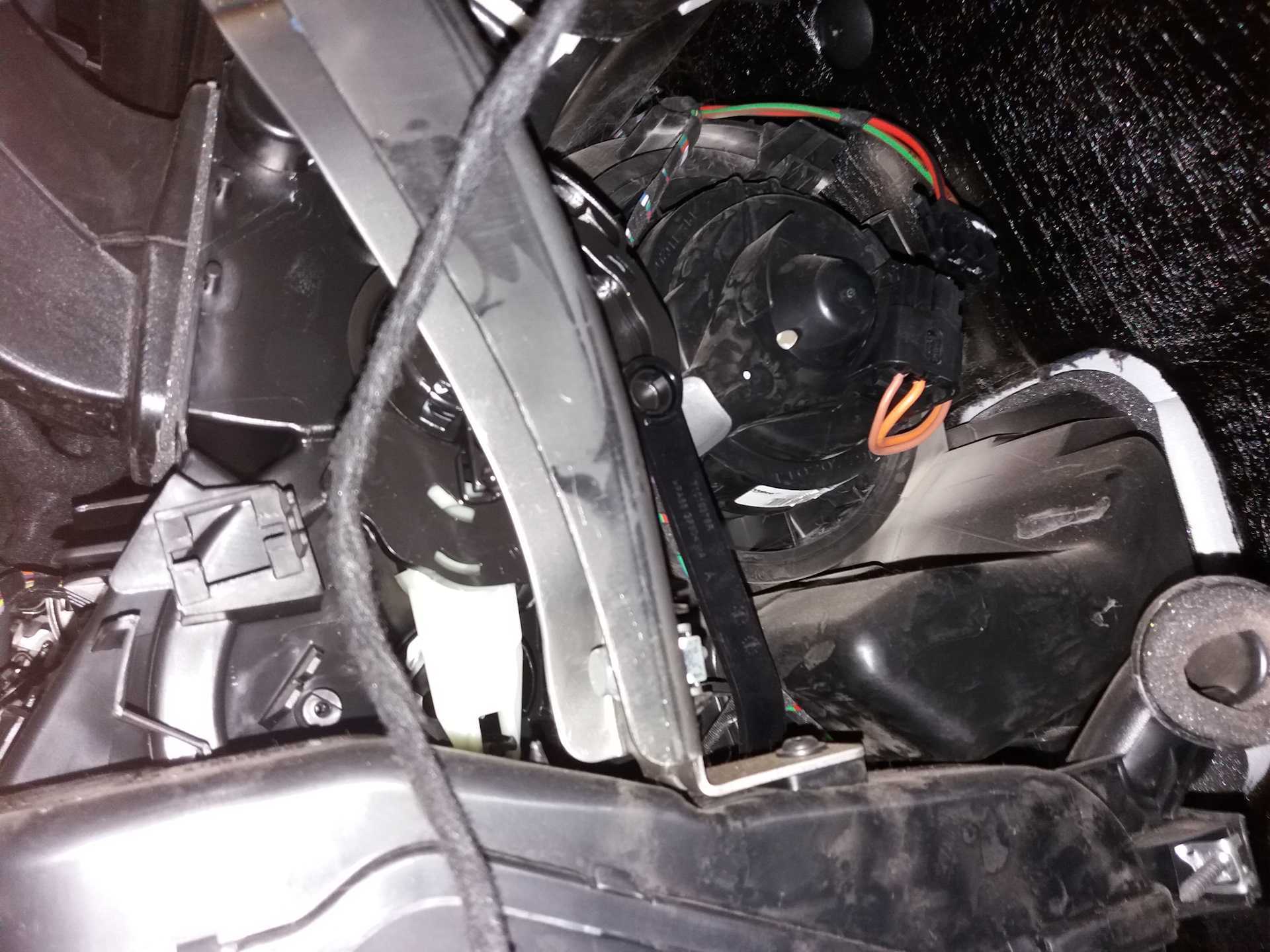

Справа расположен печной механизм. Прижимаем пластиковые зажимы, проворачиваем крыльчатку против часовой стрелки.
Извлекаем моторчик.
Протираем привод ветошью.
Устанавливаем детали в обратной последовательности.

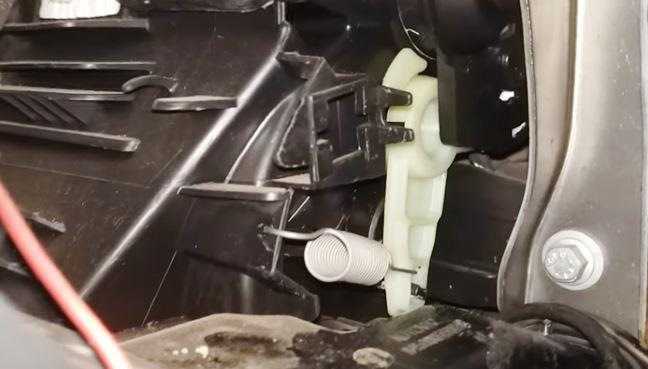

Проверка заслонок печки

На участке между дефлекторами и вентилятором установлены заслонки. В ходе эксплуатации они выходят из строя, деформируются, повреждаются. Своими силами проверить исправность заслонки достаточно просто: нужно активировать печку на максимальной скорости. Если плохо дует, значит засорен воздухопровод. Меняйте положения заслонки. Если слышен скрип или шум, то смажьте подвижные части силиконовой смазкой.

Управление печкой и кондиционером

Панель управления климатической системой с ручным управлением и кондиционером

1 – Поворотный регулятор распределения потоков воздуха (допустима установка регулятора в промежуточные положения от указанных на панели управления). 2 – Кнопка включения режима кондиционирования со световым индикатором. 3 – Поворотный регулятор скорости потоков воздуха. 4 – Кнопка включения обогрева заднего стекла и зеркал заднего вида (в зависимости от комплектации автомобиля) со световым индикатором. 5 – Поворотный регулятор температуры потоков воздуха. 6 – Поворотный рычаг включения режима рециркуляции воздуха (режим изоляции салона от наружного воздуха).

Панель управления климатической системой с автоматическим управлением (как на Lada Vesta)

Левый регулятор (№18) — управление температурой подаваемого воздуха; Правый (№19) — регулирование воздушного потока; Кнопки (№21, 22, 23 и 15) — установка направления потоков воздуха.

Этапы замены фильтрующего элемента Лада Х-Рей

По сравнению с большинством других автомобилей, замена салонного фильтра в Лада Х-Рей проводится относительно просто. Относительно, потому что, располагается фильтр не в самом удобном для замены месте. Просто – потому что особой подготовки для этой операции не требуется. Все, что вам понадобится, это непосредственно сам новый фильтрующий элемент.

Оспаривать пользу салонника, особенно если говорить об угольных, бессмысленно. Поэтому неудивительно, что самостоятельная установка фильтров на автомобили, стала распространенным явлением. Это рутинная и довольно простая процедура периодического ТО, в ней нет ничего сложного

Замена салонного фильтра по регламенту предусмотрена каждые 15 000 км, то есть каждое плановое ТО. Однако в зависимости от условий эксплуатации автомобиля, срок замены можно сократить до 8-10 т.км. пробега. Чем чаще менять фильтр в салоне, тем чище будет воздух и лучше работать кондиционер, либо отопитель.

Где находится

Как и у большинства других автомобилей, салонный фильтр у Лада Х-Рей располагается в салоне с пассажирской стороны. Корпус фильтра располагается под приборной панелью, поэтому чтобы достать его, придется немного повозится. В автосервисе за замену с вас возьмут около 700 рублей, согласитесь не мало, для 15 минутной процедуры.

Салонный фильтр делает поездку комфортной, поэтому если установлена заглушка, рекомендуется ее снять и установить очистительный элемент. В салоне будет скапливаться намного меньше пыли. Если использовать угольную фильтрацию, то качество воздуха внутри автомобиля станет еще заметно лучше.

Снятие и установка нового фильтрующего элемента

Для начала нужно оговориться, что можно воспользоваться официальной инструкцией по замене со снятием бардачка. Но в этом нет никакого смысла, кроме потери времени. Данный же способ менее удобный, зато очень быстрый.

Замена салонного фильтра Лада Х-Рей является рутинной и довольно простой процедурой периодического ТО. В ней нет ничего сложного, поэтому произвести замену своими руками весьма просто. Для удобства выполнения операции можно сдвинуть сидение переднего пассажира до упора назад.

Заглушку фильтра можно увидеть за центральной консолью, если смотреть со стороны «бардачка», и для извлечения фильтра достаточно:

Добираемся до места установки (Рис.1).

Рис.1 Место установки Доступ к заглушке фильтра открыт. Чтобы ее снять необходимо сжать выступы, которые изображены на фото. Усилие для этого необходимо небольшое, они легко поддаются. После этого крышку тянем просто на себя (Рис.2).

Рис.2 Сжимаем выступы Тянем фильтр за нижнюю часть, движением вверх, чтобы верхняя часть фильтра вышла из зацепления. Сам фильтрующий элемент по размеру больше, чем отверстие, куда он должен вставляться. Поэтому он вытаскивается по принципу гармошки (Рис.3).

ПРОВЕРКА ЭФФЕКТИВНОСТИ ОБОГРЕВА

Запускаем двигатель и прогреваем его до рабочей температуры. Проверяем, что подводящий и отводящий патрубки радиатора печки нагреты и имеют приблизительно одинаковую температуру. Если патрубки имеют разную температуру, то возможно:

низкий уровень охлаждающей жидкости в расширительном бачке (какой антифриз лучше)
в системе охлаждения двигателя появилась воздушная пробка (выпустить воздух можно через специальный клапан)
засорен радиатор отопителя (заменить)

Устанавливаем регулятор температуры на блоке управления печкой до упора в красную зону. Убеждаемся, что температура воздуха, выходящего из дефлекторов панели, начинает повышаться. Если дует холодным, значит:

неисправен привод заслонок (заслонка не открывается,
препятствуя прохождению воздуха через радиатор печки)
неисправен блок управления отопителем (как снять)

Статьи о тюнинге Lada Xray

Отключаем автоматическое включение заднего дворника на Lada XRAY

Установка дополнительной подсветки багажника на Lada XRAY

Установка дополнительного уплотнителя в моторный отсек Lada XRAY

Распорка передних стоек автомобиля: назначение, установка и отзывы

Замена салонного фильтра на Lada Vesta и XRAY

11 январь 2016 Лада.Онлайн 56 095

Завод-изготовитель рекомендует менять воздушный фильтр салона на Весте и XRAY каждые 15 000 км пробега или раз в год, в зависимости от того, что наступит раньше. При эксплуатации автомобиля в суровых условиях (сильная загазованность, пыль и т.д.) производить замену салонного фильтра следует в 2-3 раза чаще.

На Весте и XRAY фильтр салона (каталожный номер 272773016R) находится в корпусе блока отопления, кондиционирования и вентиляции. Чтобы получить доступ к нему не нужно снимать жабо (ветровую накладку), как на других автомобилях Лада.

Инструкция для Lada Vesta

Порядок действий

(по желанию) снять крышку бардачка (можно не снимать, если нащупать фиксаторы облицовки тоннеля (из п2) рукой, засунув руку за щиток со стороны двигателя);
снять облицовку тоннеля со стороны переднего пассажира, вывернув винт, отщелкнув фиксаторы сверху.

Заглянуть под панель. Снять крышку салонного фильтра (№2), сжав фиксаторы (№3).

Чтобы извлечь фильтрующий элемент из корпуса печки следует потянуть его за нижний край вниз (отверстие в корпусе меньше, чем размеры салонного фильтра). Очистить посадочное место от пыли и мусора (например, засохшие листики). Установка фильтра салона производится в обратной последовательности, соблюдая маркировку, указывающая на направление воздуха.

Процесс замены также показан на видео:

Инструкция для Lada XRAY

Снимать облицовку тоннеля и крышку бардачка не нужно.

Порядок действий

Снять крышку 2, рисунок 11-1, фильтрующего элемента сжав фиксаторы 3 и потянув за них.
Взяться за нижний край фильтрующего элемента 2, рисунок 11-2,, потянуть за него и не значительным движением вниз извлечь фильтрующий элемент из корпуса 1 блока системы отопления, кондиционирования и вентиляции.

Более удобное расположение фильтра делает его замену быстрей и проще, чем раньше. Напомним, чтобы продлить срок службы этого фильтра рекомендуется установить на воздухозаборник сетку-фильтр.

СХЕМА КЛИМАТИЧЕСКОЙ УСТАНОВКИ ЛАДА ВЕСТА/XRAY

Климатическая установка Лада Веста/XRAY: 1, 2, 5 — трубопроводы системы кондиционирования; 3 — ремень привода компрессора кондиционера; 4, 15 — шланги системы охлаждения двигателя; 6 — двигатель; 7 — фильтр климатической установки; 8 — электровентилятор климатической установки; 9 — испаритель кондиционера; 10 — корпус климатической установки; 11 — радиатор системы отопления; 12 — подводящий шланг радиатора печки; 13 — отводящий шланг радиатора печки; 14 — компрессор кондиционера; 16 — вентилятор системы охлаждения двигателя; 17 — радиатор системы охлаждения; 18 — конденсатор кондиционера.

Замена радиатора печки ваз 21129 лада веста

Подготовка рабочего места, необходимый инструмент:

ветошь;
отвертка с крестообразным наконечником;
фонарик для увеличения зоны видимости;
новый радиатор.

Как снять радиатор. Последовательность действий при замене:

Глушим двигатель, выключаем зажигание, выжимаем стояночный тормоз.
Открываем капот, снимаем клемму с аккумуляторной батареи.
Стачиваем тосол с системы. Пробка находится в нижней точке радиатора (ключ на 17).
Демонтируем декоративную накладку на панели приборов.
Снимаем верхнюю декоративную накладку над вещевым ящиком. Извлекаем его.
Демонтируем металлическую стойку торпеды со стороны водителя.
Убираем воздушный патрубок.
Вскрываем крышку печки.
Извлекаем нагреватель.
Устанавливаем новый радиатор отопителя.
Собираем конструкцию в обратной последовательности.

Для того, чтобы произвести замену радиатора печки своими руками:

Необходимо обесточить автомобиль, освободить систему охлаждения от тосола;
Снять пластиковую накладку панели приборов;
Снять верхнюю панель в бардачке, вынуть бардачок;
Узел находится в блоке отопителя со стороны водителя, нужно освободить к нему доступ – демонтировать металлическую стойку каркаса торпедо, убрать воздушный патрубок обогрева ног водителя;
Отсоединить патрубки (будьте готовы к течи антифриза);
Открыть отверткой-торкс крышку устройства печки;
Изъять нагреватель/охладитель из корпуса отопителя;
Монтировать новую запчасть;
Собрать конструкцию в обратном порядке.

Лада Веста ездит по дорогам России. Пассажирам должно быть тепло и комфортно. Новая печка Автоваза (с охлаждающим вещевым ящиком для напитков, обогревом ног водителя) справляется со своей работой на «отлично». Но любое устройство рано или поздно выходит из строя. Если вовремя диагностировать и устранять неисправности, прибор будет долго согревать вам ноги и душу.

Обзор цен производителей

Наименование / Каталожный артикул	Цена (Руб.)
Оригинальный
Pilenga FA-P0443 от Renault	От 800
Качественные аналоги
Невский фильтр NF6433	От 350
NF6433C (угольный фильтр)	От 400
ТСН Цитрон	—/—
SibТЭК	—/—
BIG Filter, GB9978	От 450
Ekofil, EKO0441	—/—
LADA Vesta/X RAY 272773016R (Веста 1.8)	—/—
Mann CU22011	—/—
Patron 5454211	—/—

*цены указаны состоянием на 30.01.2019 года.

Замена салонного фильтра LADA XRAY в Санкт-Петербурге

Многие автомобилисты пренебрегают правилом замены воздушного фильтра (далее — ВФ) в установленные сроки, вследствие чего повышается расход горючего, снижается мощность.

Инженеры АвтоВАЗа рекомендуют заменять очистительный элемент (далее — Элемент) каждые 45000 км – каждое третье ТО. Если владелец наезжает менее указанного пробега, то в качестве альтернативного варианта считают два года с момента установки очистителя.

Процесс самостоятельной замены Элемента вовсе не сложный, но требует внимательности со стороны ремонтника. Нарушение регламента недопустимо. В случае возникновения затруднений в ходе профилактики обратитесь за помощью к мастерам СТО.

Фильтр воздушный на Лада Икс Рей: цена, артикулы, оригиналы, аналоги

Характеристики воздушного фильтра на Лада Икс Рей:

Скрипят амортизаторы на машине что делать

Площадь 0.865м²;
Вес 210 грамм;
Размеры: 286 х 151 х 34 мм;
Наполнитель: бумага с гигроскопическим волокном. Угольная пропитка опционально, в зависимости от модификации и характеристик очистителя.

Артикул	Цена в рублях	Артикул	Цена
PILENGA BMFA2180	От 150	LADA 165460509R (оригинал)	От 150
BIG FILTER GB962	От 150	SIBТЭК AF27030	От 150
НЕВСКИЙ ФИЛЬТР (NF5590C)	От 150	TSN (911736)	От 250 — 350
RENAULT (165460509R)	От 250 — 350	MANN (C27030)	От 250 — 350
GOODWILL (AG459)	От 250 — 350	C27270	От 250 — 350
*цены указаны состоянием на май 2022 года

Цены на

Техническое обслуживание LADA XRAY

Наименование работ	Цены
Замена моторного масла	от 480 рублей
Контрольный осмотр	бесплатно
Замена свечей зажигания	от 390 рублей
Замена цепи ГРМ	от 4900 рублей
Замена ремня ГРМ	от 3400 рублей
Воздушный фильтр — замена	от 240 рублей
Салонный фильтр — замена	от 240 рублей
Замена свечей накала	от 590 рублей
Аппаратная замена масла в АКПП	от 1900 рублей
Замена топливного фильтра	от 100 рублей
ТО 1 (10000 км — 20000 км)	от 590 рублей
ТО 2 (20000 км — 40000 км)	от 900 рублей
ТО 3 (40000 км — 60000 км)	от 1250 рублей
ТО 4 (60000 км — 80000 км)	от 3300 рублей
ТО 5 (80000 км — 100000 км)	от 2450 рублей

Диагностика LADA XRAY

Наименование работ	Стоимость
Контрольный осмотр	бесплатно
Диагностика ABS	от 800 рублей
Диагностика Check Engine	850 рублей
Диагностика автомобиля на дилерском оборудовании	от 1500 рублей
Диагностика АКПП	от 1500 рублей
Диагностика системы курсовой устойчивости (ESP)	850 рублей
Диагностика электрооборудования	от 800 рублей
Компьютерная диагностика двигателя	от 800 рублей

Кузовной ремонт LADA XRAY

Наименование работ	Стоимость
Кузовной ремонт крыла переднего	бесплатно
Кузовной ремонт крыла заднего	2450 руб.
Кузовной ремонт бампера	1100 руб.
Кузовной ремонт капота	1450 руб.
Кузовной ремонт крышки багажника	1450 руб.
Кузовной ремонт двери	900 руб.
Кузовной ремонт порога	1450 руб.
Кузовной ремонт крыши	1450 руб.

Признаки засорения очистительного элемента

Нестабильная работа силового агрегата на холостых оборотах;
Затрудненный пуск мотора;
Снижение мощности;
Пассивная динамика разгона;
Педаль акселератора малоинформативная;
Увеличенный расход горючего;
Прострелы в выхлопной трубе, как косвенный признак обогащения, обеднения горючей смеси.

Перечень не исчерпывающий, может дополнятся другими признаками. При выявлении обратитесь в СТО с целью проведения комплексной диагностики технического средства с применением цифрового оборудования.

Самостоятельное непрофессиональное вмешательство в ремонт не гарантирует полноценную функциональность механизма.

Салонный фильтр Лада Х-РЕЙ

Салонный фильтр Лада Х-РЕЙ бывает обычный и угольный. Салонный фильтр Лада Х-РЕЙ представляет собой дополнительное оборудование автомобиля. Качество производства имеет приоритетное значение. Салонные фильтры Лада Х-РЕЙ бывают корпусные и картриджные по конструкции. Односекционные и двухсекционные (устанавливаются парой рядом). Есть для автомобилей с автоматическим кондиционером.

По форме они обычно прямоугольные с гофрированной или в виде пластин вставкой в середине. Находится фильтр салона обычно либо в районе бардачка, либо в подкапотном пространстве. Салонный фильтр Lada XRAY – это часть принудительной системы вентиляции автомобиля.

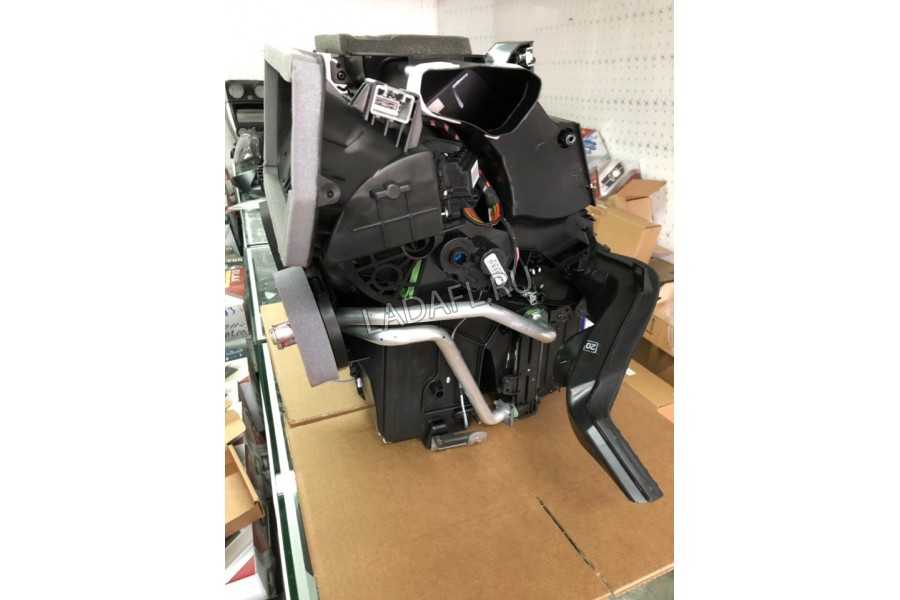

Как работает печка на Лада Веста. Устройство

Радиатор отопителя посредством резиновых патрубков соединен с магистралью системы. Тепло, излучаемое ДВС, передается системе отопления.
Радиатор системы отопления распределяет тепло по салону машины электровентилятором.

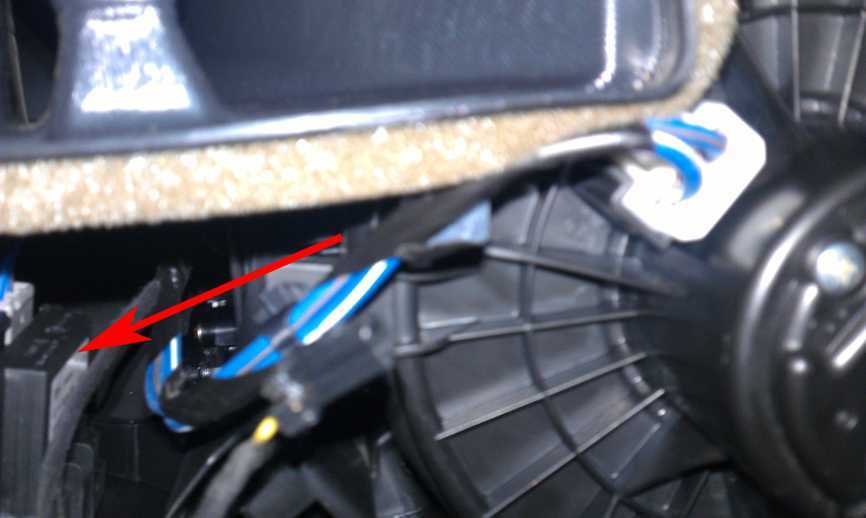

Предустановленный резистор в режиме онлайн регулирует темп вращения вентилятора.
Воздушный поток проходит циркуляцию, очистку сеткой, салонным фильтром (см. схему).
С помощью установленных заслонок водитель и пассажиры регулируют поток воздуха, поступающий к ним.
Моторедуктор вращает заслонку, основываясь на показаниях регулятора, датчиков отопителя.

Проверка заслонок печки

Фильтр салона Весты размещен над лопастями узла. Работа фильтрующего элемента заключается в сборе пыли, мусора, попадающих с улицы. Не исключено проникновение этих частиц внутрь вентилирующего устройства. Листья или камушки начинают вращаться внутри крыльчатки – вентилятор шумит.

Чтобы его почистить, нужно сделать доступ к нему свободным;
Для этого снимаем бардачок, вынимаем фильтрующий элемент;
Теперь, с правой стороны корпуса печи находим механизм. Зажимаем лепесток, расположенный вверху, поворачиваем крыльчатку против часовой стрелки, вынимаем моторчик;
Чистим мотор салфетками, ватными палочками. Одна из причин медленно работающего механизма – плотный слой пыли на стенках;
Устанавливаем агрегат на место, собираем пластик салона .

Как вы уже знаете, воздух в салон Лады Весты нагнетается электровентилятором через воздуховоды. Можно было бы гнать воздух напрямую, не используя воздушных патрубков. Однако, тогда невозможным бы стало регулировать скорости, направления воздушных потоков. Для упорядоченного движения воздушных масс используется заслонка распределения потоков воздуха, которая стоит между вентилятором и выходом из воздуховода. Последних на торпедо несколько, соответственно и заслонок столько же.

Как и любой механизм, заслонки, которые распределяют воздух, дают сбой. Чтобы его обнаружить, осуществим проверку на предельной мощности отопительного устройства Лады. Именно так, неисправность легче всего дает о себе знать.

При большой разнице температур или влажности внутри кабины на стеклах образуется налет из капель воды. Это очень опасное состояние – водитель не видит дорогу. Одна из основных функций печки – быстро убрать запотевание. Для этого сразу несколько сопел воздуховодов направлены на лобовое, а также боковые стекла Лады Весты. В люкс версии используется еще и обогрев зеркал.

Исправный прибор быстро восстанавливает обычное состояние окон. Достигается это путем подачи горячего воздуха на поверхность. По сему, если стекла Весты не отпотевают, причина этому неисправный радиатор.

Проверку обогревателя стоит делать перед началом зимнего сезона, а также зимой несколько раз. Тогда неприятности не застанут вас врасплох. Для этого требуется проверить работу во всех режимах и оценить:

Нагревается ли воздух, как быстро;
Изменяется ли поток воздушных масс с переменой команды;
Есть ли посторонние шумы;
В целом, довольны ли вы работой отопителя.

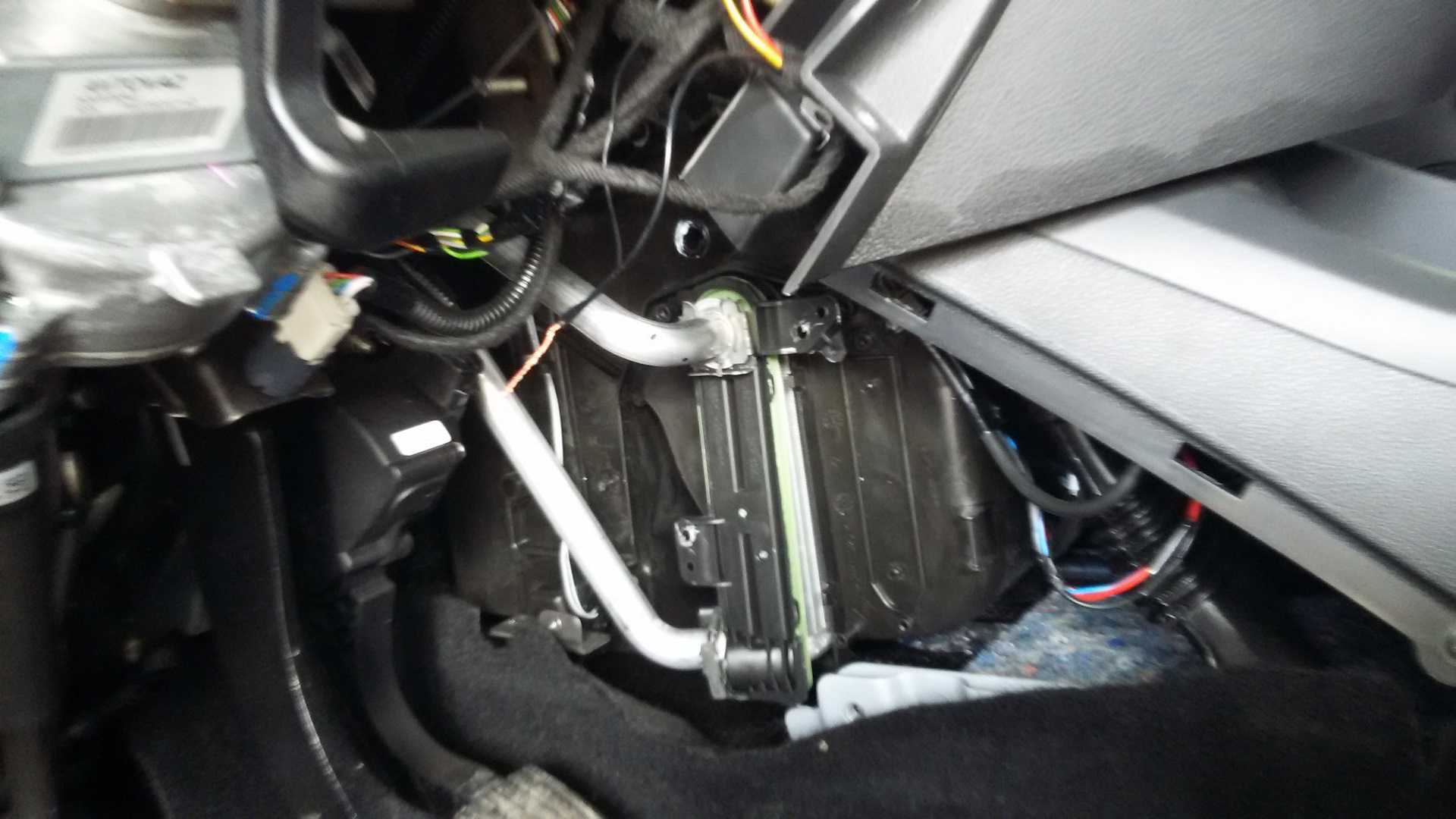

Подробная инструкция по замене радиатора печки Lada Xray

Для замены этого элемента нам потребуется:

Отключить минусовую клемму аккумулятора,
Слить тосол,
Снять накладку (каркас) торпедо,
Приготовить инструмент: отвертки, Torx и др.

Снять воздуховод обдува ног водителя (№1), вывернув два винта (№4).
Снять стойку (№2) вывернув: два болта (№5) и две гайки (№3).

Радиатор печки Lada Xray соединяется с подающей и отводящей трубкой с помощью фланцевого соединения через уплотнительное кольцо.

Соединение фиксируется пружинной скобой. Чтобы снять скобу следует оттянуть язычок стопора скобы (№3) и одновременно сдвинуть ее. Затем отсоединить трубки из патрубков радиатора отопителя.

Снимаем крышку (№2), вывернув два винта (№1). Извлечь радиатор печки (№3) из корпуса блока вентиляции.

Установка радиатора Lada Xray осуществляется в обратной последовательности.

Важно! При установке трубок нужно использовать новые уплотнительные кольца. Залить охлаждающую жидкость в систему охлаждения двигателя

Залить охлаждающую жидкость в систему охлаждения двигателя.

Также советуем ознакомиться

Lada Xray тест драйв на бездорожье

Lada Xray: неисправности электронной педали газа

Процесс замены радиатора печки на Lada Xray назвать легким и простым нельзя, поэтому перед началом работ убедитесь, что проблема именно в нем.

Возможно отопитель плохо дует из-за грязного воздушного фильтра или наличия воздушной пробки в системе.

Заметили, что печка автомобиля дует холодным воздухом и не греет, как раньше? Одна из причин этой неисправности — радиатор системы обогрева салона. На Весте и XRAY он находится в корпусе блока вентиляции отопления и кондиционирования с левой стороны (со стороны водителя). Рассмотрим инструкцию по замене радиатора печки в деталях.

Потребуется: отключить минусовую клемму аккумулятора, слить тосол, снять накладку (каркас) торпедо, приготовить инструмент, отвертки, Torx и др.

Порядок действий:

снять воздуховод обдува ног водителя (№1), вывернув два винта (№4).
снять стойку (№2) вывернув: два болта (№5) и две гайки (№3).

Радиатор печки Весты и XRAY соединяется с подающей и отводящей трубкой с помощью фланцевого соединения через уплотнительное кольцо. Соединение фиксируется пружинной скобой. Чтобы снять скобу следует оттянуть язычок стопора скобы (№3) и одновременно сдвинуть ее. Затем отсоединить трубки из патрубков радиатора отопителя.

Снимаем крышку (№2), вывернув два винта (№1). Извлечь радиатор печки (№3) из корпуса блока вентиляции.

Установка радиатора осуществляется в обратной последовательности. При установке трубок нужно использовать новые уплотнительные кольца. Залить охлаждающую жидкость в систему охлаждения двигателя.

Процесс замены радиатора печки на Весте или XRAY назвать легким нельзя, поэтому перед началом работ убедитесь, что проблема именно в нем. Возможно отопитель плохо дует из-за грязного воздушного фильтра или наличия воздушной пробки в системе.

А Вы знаете более простой способ замены радиатора, например, без снятия накладки торпедо?

Системы отопления, вентиляции и кондиционирования салонов Lada XRAY и Vesta во многом похожи, но есть и отличия. Продажи кроссовера начались в феврале, поэтому оценить эффективность печки в полной мере не удавалось. Сейчас, с наступлением морозов можно найти реальные отзывы владельцев. Выясняем, как греет печка.

Самостоятельная замена радиатора отопителя на лада веста и икс рей

Какой воздушный фильтр ставить?
