Принцип работы масляного насоса

Масляный насос: описание,виды,ремонт,замена,устройство,принцип работы.

Назначение и виды автомобильных маслонасосов

Назначение масляного насоса состоит в том, чтобы создавать необходимое давление в системе смазывания двигателя. Масло под действием высокого давления по специальным каналам поступает ко всем трущимся частям мотора, интенсивно снижает их трение друг о друга, тем самым предотвращая досрочный износ.

Масляный насос автомобиля ВАЗ, регулируемый, с редукционным клапаном

Типы масляных насосов

На автомобилях ВАЗ в разное время применялись различные типы насосов. Перечислим их:

  • насосы нерегулируемые. В их конструкции отсутствует редукционный клапан, так что давление в смазывающей системе всегда остаётся постоянным;
  • насосы регулируемые. Они оборудованы редукционным клапаном, так что давление в смазывающей системе автомобиля может меняться в зависимости от оборотов мотора;
  • насосы роторные. Главный элемент такой конструкции — ротор с небольшими металлическими лопастями, который и перекачивает масло. В регулируемых насосах этого типа помимо ротора всегда имеется статор с пружиной. Это устройство обеспечивает постоянное давление в системе смазывания независимо от скорости вращения коленвала;
  • насосы шестеренные. В насосах такого типа ротор с лопастями отсутствует. Его функцию выполняет пара шестерёнок с длинными зубьями. Эти зубья играют роль лопастей при перекачке масла.

Достоинства регулируемых роторных маслонасосов

Практически на всех современных автомобилях ВАЗ (начиная с ВАЗ 2114 и выше), устанавливаются регулируемые масляные насосы роторного типа.

Основные элементы конструкции регулируемого роторного маслонасоса ВАЗ

Вот основные достоинства этих устройств:

  • при использовании регулируемого маслонасоса мощность двигателя увеличивается на 30%. Это происходит за счёт снижения коэффициента мощности, отбираемой у мотора сторонними устройствами;
  • с регулируемым маслонасосом масло приходится менять реже, так как скорость оборотов коленвала снижается, а значит, снижается и их количество;
  • регулируемый маслонасос практически не вспенивает масло. Проблема, актуальная для нерегулируемых шестеренных насосов, была успешно решена в насосах роторных.

Неисправности системы смазки двигателя

  • Потеки на поддоне. Потёки возникают в результате нарушения герметичности картера. Для устранения неисправности необходимо заменить прокладку. При замене поверхность прокладки обрабатывают герметиком;
  • Падение давления жидкости. Отклонение показателя от нормы может быть спровоцировано износом шестерен насоса. Для ремонта необходимо установить новые шестерни или заменить узел полностью;
  • Отсутствие давления. Возникает в результате выхода из строя насоса или нарушения герметичности его впускного тракта. Для устранения поломки необходимо заменить узел новым или герметизировать впускной тракт;

Двухступенчатые масляные насосы

Конструкцию двухступенчатого масляного насоса рассмотрим на примере агрегата роторного типа от автоконцерна VAG.

  1. Первая ступень работы определяется конструкторами, исходя из необходимого двигателю объема масла на всех режимах работы. Из полости нагнетания масло направляется в каналы двигателя и к подвижному ротору в месте его упора в регулировочную пластину. В таком режиме объем полости всасывания и, как следствие, количество прокачиваемого масла небольшое.
  2. Вторая ступень. При повышении оборотов двигателя возникает потребность в большем количестве смазки. Давление на подвижный ротор ослабевает. Теперь регулировочная пружина доворачивает статор на несколько градусов, изменяя положение ведомого ротора. Таким образом увеличивается объем полости всасывания и количество прокачиваемой смазки.

В двигателях FSI Audi объемом 2,8 и 3,2 литра переход с первой на вторую ступень происходит на оборотах коленвала свыше 4600. Благодаря двухступенчатым помпам конструкторам удалось на 1/3 снизить расход топлива.

Фланец промежуточного вала из бронзы для змз -406, -405, -409.

Тема статьи – фланец промежуточного вала, он же – шайба осевой фиксации промвала. Для начала, чтобы понять, зачем вообще так глобально лезть в газораспределительный механизм (грм), я рекомендую ознакомиться со статьёй про бронзовые полукольца распредвалов. Вернемся к промежуточному валу. Его функция достаточно понятна – привод масляного насоса. На старых валах в торце имелось отверстие, для смазки. На новых, встречал изделия, где его нет.  В итоге имеем, так называемое, «сухое трение»

А при этом случае очень важно подобрать материалы для пары трения

Фланец промежуточного вала, завод

Каталожный номер детали 406.1006262. Материал – сталь. Заводская конструкция по задумке, особых нареканий не вызывает. Фланец должен быть подкален и отшлифован. «Но в действительности — все не так, как на самом деле )))». Данный фланец «не всегда» закален и «не всегда» отшлифован

И еще одно важное обстоятельство, о чем я поведал выше. Это отсутствие смазки в данной паре трения

А если быть еще более точным, в тройке трения: промежуточный вал – фланец – блок-шестерня. Попадать маслу в данный узел просто неоткуда. Напомню одну вещь из теории механики. Коэффициент трения сталь-сталь, при наличии смазки, и ее отсутствии, отличается в пять-шесть раз. И если мы уже всерьез взялись за доработку механизма грм, то следует или сделать напыление, или поменять стальное упорное кольцо промежуточного вала, на бронзовое.

Фланец промежуточного вала, конструкция Медведева (Родос-М)

Как было сказано выше, второе название данной запчасти – шайба осевой фиксации промвала. Конструкция, принадлежащая его перу, по форме, не совсем шайба. А скорее, вспомнив любимый мультик про капитана Врунгеля – совсем не шайба. На самом деле, форма не важна, это немножко для юмора. Что по моему скромному мнению здесь не так по конструкции. Те же самые вопросы, которые относились и к полукольцам распредвалов.

  • Покрытие тефлоном с одной стороны.
  • Изготовление вырубкой, как следствие деформация запчасти.
  • Ценообразование. И себестоимость детали (и как следствие конечная цена), оказались достаточно большими. Прежде всего, по причине технологии изготовления.

Фланец промежуточного вала, «Французский вариант»

Фланец моей конструкции сделан из той же бронзы, из которой сделаны полукольца распредвалов. Как и в случае с полукольцами ни марку материала, ни технологический цикл раскрывать не буду. В сравнении с заводской конструкцией, чуть изменен внутренний диаметр. Когда конструировал деталь, первично допустил одну ошибку. Когда менял грм на очень многих двигателях, замечал что, узел имеет осевое перемещение более 1мм. И я хотел это исправить фланцем «ремонтной толщины». Совершенно забыв о «хвосте» промвала, где сидят шестерни привода масляного насоса. Спасибо Родосу-М, за то, что не дал сделать лишнюю работу. Если поставить фланец промвала более толстый, шестерни выдут из расчетного зацепления и будут быстро выходить из строя.

Результат. Что мы получаем в итоге кроме снижения трения? Данным фланцем перекрывается сквозное отверстие под кольцевым вкладышем передней опоры промежуточного вала. Вследствие  уменьшения утечек из системы смазки двигателя происходит увеличение давления в верхней части двигателя на 0,25…0,30 кГс/см2. А вот это уже можно «потрогать ручками», то есть манометром. Максимальное увеличение давления, которое было зафиксировано, около 1 кг. За такие результаты и гидрокомпенсаторы и распредвалы с бугелями, скажут «БОЛЬШОЕ СПАСИБО».

Установка

Данный фланец я делаю по толщине на 0,05 мм толще, нежели по заводскому чертежу. При установке надо добиться, чтобы затянутая болтиками, промежуточная блок-шестерня вращалась от руки. Если есть осевое перемещение то, скорее всего, улыбается замена промежуточного вала, из-за его износа или брака. Если есть закус – это просто замечательно. Чуть приотпускаем болтики, делаем несколько оборотов и видим на фланце места, которые надо подработать. На бронзе это прекрасно видно. «Чуточку» сняли шлифовальным диском и прикинули еще раз. Времени занимает не более 20 минут. Наносим на фланец хороший герметик и прижимаем болтиками.

Данными фланцами планируется комплектация наборов грм «платиновая серия», которую изготавливает Медведев И.А. (Родос-М).

Данная статья рецензирована и дополнена И.А.Медведевым (Родос-М).

Причины неисправности масляного насоса

Причину по которой маслонасос вышел из строя может определить диагностика. Есть как минимум 8 основных неисправностей масляного насоса. К ним относится:

  • Забитая сеточка маслоприемника. Она находится на входе в насос, и в ее функции входит грубое фильтрование моторного масла. Как и масляный фильтр системы, она постепенно забивается мелким мусором и шлаком (часто такой шлак образовывается в следствии промывки двигателя различными средствами).
  • Неисправность редукционного клапана масляного насоса. Обычно выходит из строя входящие в его конструкцию поршень и пружина.
  • Износ внутренней поверхности корпуса насоса, так называемого «зеркала». Возникает по естественным причинам в процессе эксплуатации мотора.
  • Износ рабочих поверхностей (лопастей, шлицов, осей) шестерен масляного насоса. Случается как со временем долгой эксплуатации, таки из-за редких замен (очень густого) масла.
  • Использование грязного или неподходящего моторного масла. Наличие мусора в масле может быть по разным причинам — неаккуратная установка насоса или фильтра, использование некачественной смазывающей жидкости.
  • Небрежная сборка насоса. В частности, допущено попадание различного мусора в масло или насос был неправильно собран.
  • Падение уровня масла в картере двигателя. В таких условиях насос работает с избыточной производительностью, из-за чего перегревается и может преждевременно выйти из строя.
  • Грязный масляный фильтр. Когда фильтр очень забит насосу приходится прилагать значительные усилия для прокачки масла. Это приводит к его износу и частичному или полному выходу из строя.

Вне зависимости от причины, вызвавшей частичный выход из строя масляного насоса, необходимо выполнить его детальную проверку и при необходимости сделать ремонт или полную замену.

Охлаждение масла

Для охлаждения масла используют жидкостно-масляные теплообменники и воздушно-масляные радиаторы. В теплообменниках масло охлаждается жидкостью системы охлаждения двигателя, тогда как в воздушно-масляных радиаторах — воздухом. Конструкции теплообменников могут быть самыми разными. Обычно применяют кожухообразные и пластинчатые теплообменники, устанавливая их в жидкостном тракте системы охлаждения. Масляные радиаторы по конструкции аналогичны радиаторам системы охлаждения. Наиболее широкое распространение получили трубчатые, трубчато-пластинчатые и трубчато-ленточные радиаторы. Для повышения теплоотдачи в трубки масляного радиатора иногда помещают вставки-завихрители.

Теплообменники по сравнению с радиаторами имеют следующие преимущества:

  • простота конструкции
  • компактность и небольшая масса, поскольку теплопроводность жидкости значительно больше теплопроводности воздуха
  • простота компоновки в моторном отделении
  • отсутствие необходимости в циркуляции воздуха
  • более стабильная температура масла, не зависящая от нагрузки двигателя и температуры окружающего воздуха
  • быстрый прогрев масла перед пуском в зимних условиях с помощью жидкостного предпускового подогревателя

Недостатком теплообменников, в которых масло охлаждается жидкостью системы охлаждения двигателя, является то обстоятельство, что его температура не может быть ниже температуры охлаждающей жидкости.

Назначение масляного насоса двигателя

Система смазки двигателя – ответственный участок работы. Чтобы моторное масло прошло по всем каналам и попало на все детали, необходимо создать давление, другими словами, качать масло по системе, а не ждать, что оно пойдет самотеком. Конструкторы давно решили этот вопрос, когда разработали масляный насос. Идея оказалась настолько удачной, что до сегодняшнего дня менялись только конструктивные решения самого насоса, но не его принцип работы.

Назначение масляного насоса – постоянная прокачка моторного масла по всей системе смазки двигателя. Если давление в масляной системе всегда стабильное, не приближается к минимальной или максимальной критической отметке, значит, масляный насос работает вполне нормально.

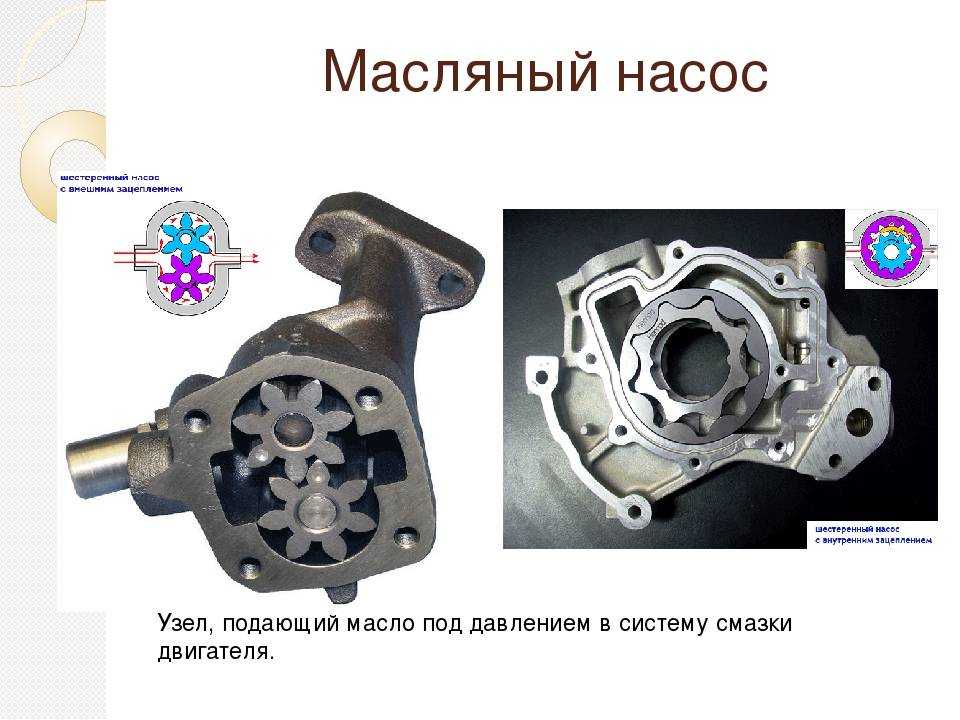

Типы, особенности конструкции масляного насоса

1. ведущая шестерня 2. корпус насоса 3. всасывающий канал 4. ведомая шестерня 5. ось 6. нагнетательный канал 7. разделительный сектор 8. ведомый ротор 9. ведущий ротор

Самым важным элементом в данной системе является масляный насос. Этот узел обеспечивает нагнетание масла в каналы, которое дальше поступает к узлам и механизмам. Поскольку часть составных элементов мотора смазываются принудительно, то смазочный материал должен подаваться под давлением. К тому же ряд элементов, нуждающихся в смазке путем разбрызгивания, расположены достаточно высокого относительно самого насоса (пример – распредвал, установленный в головке блока цилиндров), и масло еще нужно подать к нему по каналам, что невозможно без создания давления, которое обеспечивает движение смазки к высоко расположенным элементам.

На автомобилях используется несколько типов масляных насосов:

  1. Шестеренчатые;
  2. Роторные;

При этом каждый из типов включает несколько видов, отличающихся между собой конструкцией. Так шестеренчатые насосы бывают с внешним и внутренним зацеплением.

Видео: Система смазки двигателя

https://youtube.com/watch?v=UgrioKqBeqU

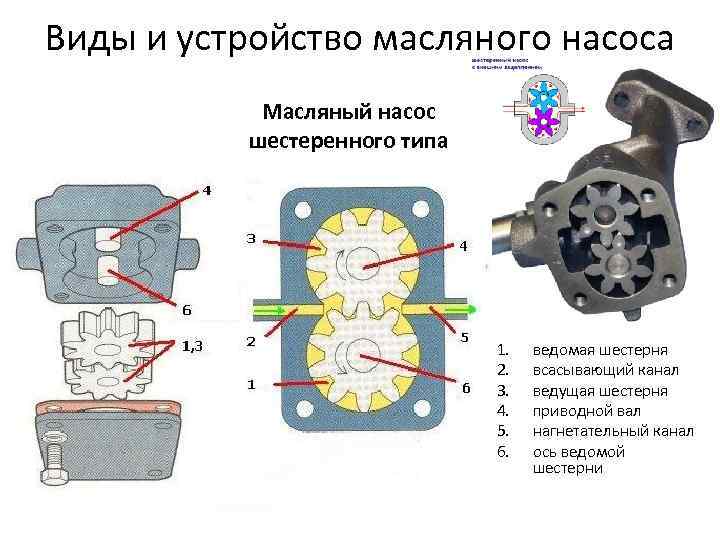

Шестеренчатый насос с внешним зацеплением

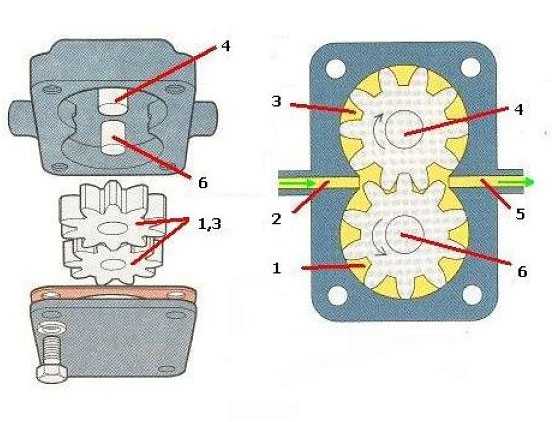

1. ведомая шестерня 2. всасывающий канал 3. ведущая шестерня 4. приводной вал 5. нагнетательный канал 6. ось ведомой шестерни

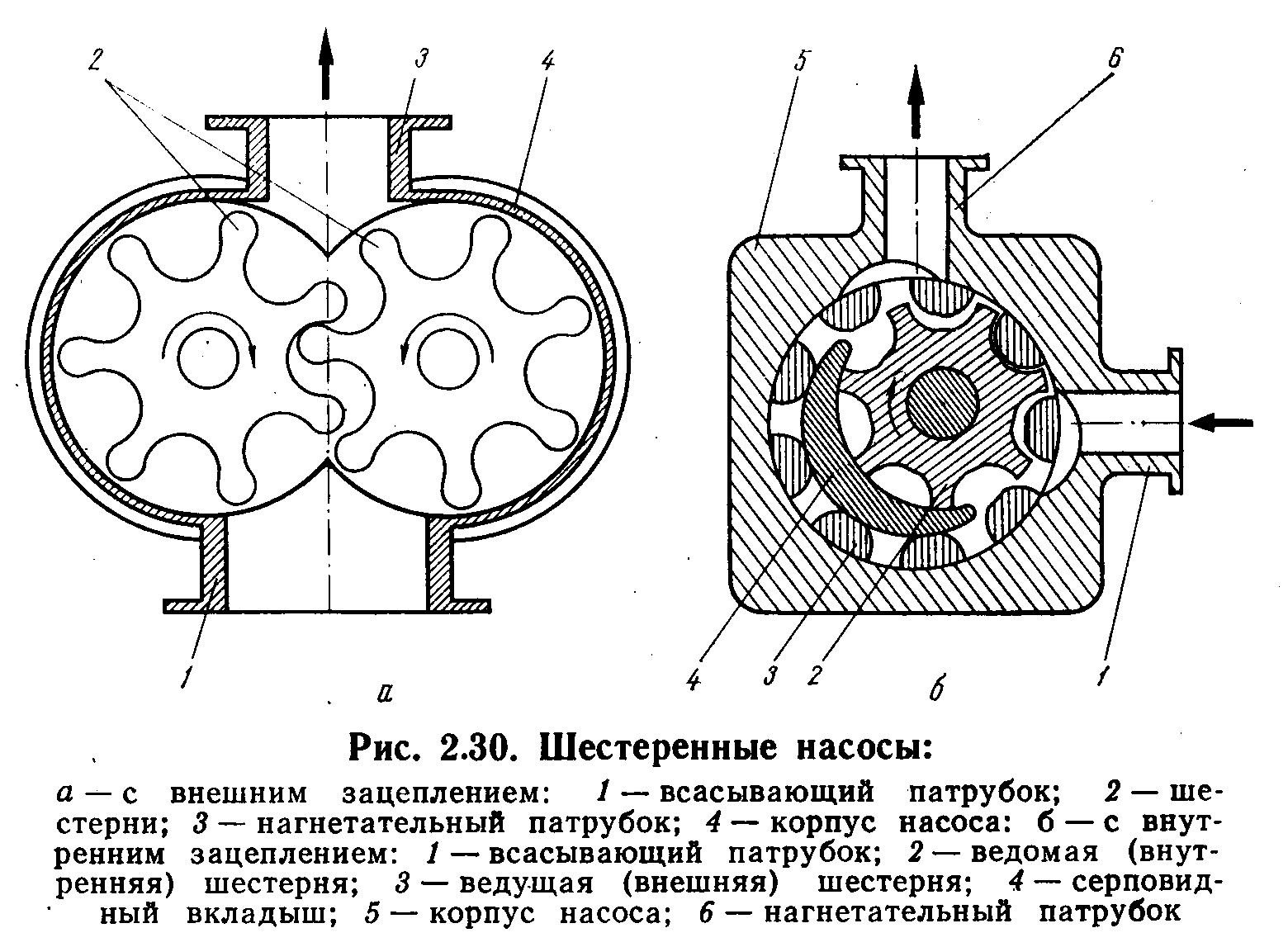

Насос с внешним зацеплением состоит из двух шестерен, установленных в корпусе. Взаимодействуют они между собой благодаря зацеплению зубьев, расположенных на внешней стороне. Одна из шестерен является ведущей и приводиться в движение она может от коленчатого или распределительного валов. Вторая шестерня является ведомой и вращается она за счет зацепления.

В корпусе имеются два канала – подающий и отводящий. Подающий соединен с маслозаборником второй конец которого опущен в поддон с маслом. Отводящий же канал соединен с магистралями, которые подают смазочный материал к трущимся поверхностям.

Работает такой насос по простому принципу: масло из подающего канала поступает в зону зацепления шестерен, захватывается зубьями и нагнетается в отводящий канал. Таким образом обеспечивается давление в системе.

Шестеренчатый насос внутреннего зацепления

Шестеренчатый насос с внутренним зацеплением имеет несколько иную конструкцию. В корпус насоса помещено тоже две шестерни, но одна находится внутри второй. Внутренняя шестерня является ведущей и зубья у нее расположены с внешней стороны. Ведомая же шестерня – внешняя и зубчатый сектор у нее сделан с внутренней стороны. Причем оси этих шестерен не совпадают, поэтому с одной стороны между ними образуется полость в виде серпа, в которую помещен серповидный разделительный сектор. Причем начало этой полости располагается возле подающего канала, а конец – у выпускного.

Работает этот насос так: при вращении масло из подающего канала благодаря образующемуся зазору в начале образования полости между шестернями попадает между зубьями ведомого элемента. Поскольку она получает вращение от ведущей шестеренки, масло перемещается в сторону выпускного канала внутри полости, а разделительный сектор отсекает лишнюю смазку и предотвращает перетекание его между зубьями.

За разделительным сектором объем полости уменьшается, поскольку она заканчивается и появляется зона начала зацепления шестерен. В этой зоне масло сжимается зубьями, но в этот момент масло проходит место расположения выпускного канала в которое оно уже под давлением выходит.

Ещё кое-что полезное для Вас:

  • Почему двигатель расходует масло («жор» масла)
  • Что такое компрессия двигателя и как ее измерять?
  • Почему греется двигатель: причины перегрева и к чему это может привести

Масляный фильтр

Для очистки масла (в основном от механических примесей) используются, как правило, два фильтра — грубой и тонкой очистки. Первый всегда полнопоточный. Он задерживает механические примеси, в основном продукты износа деталей двигателя. Фильтр тонкой очистки чаще всего неполнопоточный из-за большого сопротивления, которое он оказывает протеканию масла. Некоторые фильтры тонкой очистки кроме задержания механических примесей могут также за счет специальных пропиток фильтрующего элемента поглощать воду, свободные кислоты и щелочи. Засоренные в процессе эксплуатации двигателя масляные фильтры грубой очистки промывают или прочищают. Засоренные фильтры тонкой очистки заменяют новыми при каждой смене масла.

Фильтры грубой очистки масла аналогичны топливным фильтрам грубой очистки. Они могут быть сетчатыми, пластинчато-, ленточно- и проволочно-щелевыми. На тяжелых дизелях чаще всего используются ленточно-щелевые двухступенчатые фильтры.

В фильтрах тонкой очистки в качестве фильтрующего элемента применяют бумагу, картон, войлок, древесные опилки, пряжу и другие материалы со специальной пропиткой. Наиболее широко распространен картонный фильтр типа «многолучевая звезда». Ранее, когда использовались только минеральные моторные масла, в качестве фильтров тонкой очистки часто применялись реактивные масляные центрифуги, в которых механические примеси, загрязняющие масло, отделяются под действием центробежных сил.

Центробежные фильтры имеют значительные преимущества:

  • они обеспечивают высокую степень очистки масла при относительной простоте процесса
  • их фильтрующие свойства и пропускная способность почти не зависят от загрязнения ротора
  • отсутствует необходимость в замене элементов при обслуживании

В то же время практика использования центрифуг в смазочных системах, в которых применяются синтетические и полусинтетические масла, показала, что вместе с вредными примесями, загрязняющими масло, из него выводятся также некоторые полезные присадки.

Работа смазочной системы

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль.
Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов.
В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно.
При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр.
Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

  • неполнопроточного (параллельного) фильтра тонкой очистки масла;
  • смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор.
К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  •       Общее устройство автомобиля
  •       Автомобильный двигатель
  •       Трансмиссия автомобиля
  •       Рулевое управление
  •       Тормозная система
  •       Подвеска
  •       Колеса
  •       Кузов
  •       Электрооборудование автомобиля
  •       Основы теории автомобиля
  •       Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику
Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Назначение системы смазки двигателя

Любой двигатель внутреннего сгорания состоит из сотен деталей, большинство из которых (главным образом — детали КШМ и ГРМ) находится в постоянном движении друг относительно друга, а поэтому подвержены трению и износу.

Силы трения приводят к бесполезной затрате мощности двигателя, а в ряде случаев делают работу двигателя и вовсе невозможной — при трении детали нагреваются и расширяются, зазоры между ними уменьшаются и заполняются продуктами износа, и в результате происходит заклинивание.

Решает эти проблемы система смазки двигателя. Главное, что выполняет система смазки — заменяет «сухое» трение на «мокрое», в результате трение между трущимися деталями снижается на порядок, и двигатель может нормально работать.

Современная система смазки двигателя выполняет несколько функций:

  • — Снижение сил трения между деталями;
  • — Охлаждение деталей;
  • — Удаление из зазоров продуктов износа деталей и частиц нагара;

— Защита поверхностей деталей от коррозии;

— Функции управления.

Функции охлаждения и удаления продуктов износа обеспечиваются тем, что масло в современных двигателях циркулирует, находится в постоянном движении, при этом очищается и охлаждается.

Антикоррозийные свойства обеспечиваются масляной пленкой, которая постоянно покрывает детали, а также разнообразными присадками, которые содержатся в моторных маслах.

Система смазки двигателя содержит несколько основных компонентов:

-Масляный поддон картера;

-Масляный насос;

— Масляный фильтр;

— Масляный радиатор ;

— Датчики давления и температуры масла;

— Редукционные клапаны;

— Масляная магистраль и масляные каналы.

Принцип работы смазочной системы выстроен таким образом, чтобы обеспечить подачу масла ко всем трущимся деталям на всех режимах работы двигателя.

Масло хранится в поддоне картера, откуда при запуске двигателя насосом нагнетается в масляный фильтр, а от него под давлением через главную магистраль и каналы в блоке цилиндров поступает к наиболее трущимся и нагруженным деталям — коренным и шатунным подшипникам коленчатого вала, опорным подшипникам и кулачкам распределительного вала ГРМ.

Из переднего коренного подшипника коленвала масло поступает на привод ГРМ и в головку блока цилиндров, где образует масляную ванну — так осуществляется смазка коромысел, толкателей, клапанов и других деталей. Из ГБЦ масло по сливным каналам стекает в поддон картера.

Одновременно масло поступает в каналы в шатунах, и через специальные отверстия или форсунки разбрызгивается на стенки цилиндров и внутренние поверхности поршней — так обеспечивается снижение трения поршневых колец о стенки цилиндра, а также охлаждение поршней и цилиндров. Во многих двигателях такой схемы смазки не предусмотрено — в них смазка поршневых пальцев и цилиндров осуществляется масляным туманом.

По стенкам цилиндров масло стекает в картер, капли масла разбиваются движущимися деталями КШМ — так в картере образуется масляный туман. Вклад в образование тумана делает и масло, выдавливаемое из-под шатунных подшипников.

Масляный туман обеспечивает смазку шатунных пальцев, цилиндров, внутренних поверхностей поршней и других деталей.

В двигателях с турбонаддувом предусмотрена возможность подачи масла к валу турбокомпрессора, которая имея большую скорость вращения, без смазки быстро выйдет из строя.

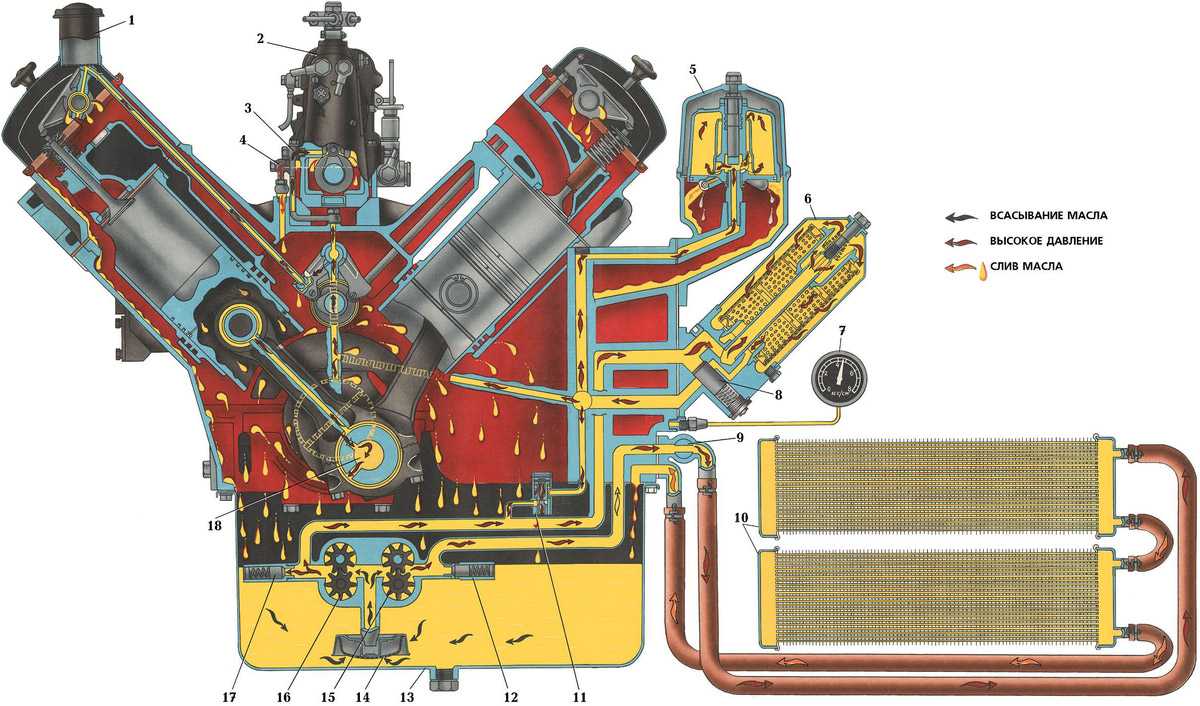

  • 1. Патрубок маслоналивной; 2. Насос топливный;
  • 3. Трубка маслоподводящая; 4. Трубка маслоотводящая;
  • 5. Фильтр центробежной очистки масла; 6. Фильтр масляный;
  • 7. Указатель давления масла;
  • 8. Клапан перепускной масляного фильтра; 9. Кран радиатора;
  • 10. Радиаторы; 11. Клапан дефференциальный;
  • 12. Клапан предохранительный радиаторной секции;
  • 13. Картер масляный; 14. Труба всасывающая с заборником;
  • 15. Секция радиаторная масляного насоса;
  • 16. Секция нагнетающая масляного насоса;
  • 17. Клапан редукционный нагнетающей секции;
  • 18. Полость дополнительной центробежной очистки масла

Устройство, принцип работы системы смазки

Система смазки двигателя содержит несколько основных компонентов:

— Масляный поддон картера; — Масляный насос; — Масляный фильтр; — Масляный радиатор (не во всех моторах); — Датчики давления и температуры масла; — Редукционные (перепускные) клапаны; — Масляная магистраль и масляные каналы.

Принцип работы смазочной системы выстроен таким образом, чтобы обеспечить подачу масла ко всем трущимся деталям на всех режимах работы двигателя. Масло хранится в поддоне картера, откуда при запуске двигателя насосом нагнетается в масляный фильтр, а от него под давлением через главную магистраль и каналы в блоке цилиндров поступает к наиболее трущимся и нагруженным деталям — коренным и шатунным подшипникам коленчатого вала, опорным подшипникам и кулачкам распределительного вала ГРМ.

Из переднего коренного подшипника коленвала масло поступает на привод ГРМ и в головку блока цилиндров, где образует масляную ванну — так осуществляется смазка коромысел, толкателей, клапанов и других деталей. Из ГБЦ масло по сливным каналам стекает в поддон картера.

Одновременно масло поступает в каналы в шатунах, и через специальные отверстия или форсунки разбрызгивается на стенки цилиндров и внутренние поверхности поршней — так обеспечивается снижение трения поршневых колец о стенки цилиндра, а также охлаждение поршней и цилиндров. Во многих двигателях такой схемы смазки не предусмотрено — в них смазка поршневых пальцев и цилиндров осуществляется масляным туманом.

По стенкам цилиндров масло стекает в картер, капли масла разбиваются движущимися деталями КШМ — так в картере образуется масляный туман. Вклад в образование тумана делает и масло, выдавливаемое из-под шатунных подшипников. Масляный туман обеспечивает смазку шатунных пальцев, цилиндров, внутренних поверхностей поршней и других деталей.

В двигателях с турбонаддувом предусмотрена возможность подачи масла к валу турбокомпрессора, которая имея большую скорость вращения, без смазки быстро выйдет из строя.

происходит смазка коренных и шатунных

подшипников коленчатого вала,

опор распределительного вала.

Масло, поступающее к трущимся поверхностям, уменьшает потери на трение и износ деталей, охлаждает трущиеся поверхности и очищает их от продуктов изнашивания.

Автомобильные двигатели имеют комбинированную сма­зочную систему, в которой масло к трущимся поверхностям одних деталей подается под давлением от насоса, а к другим -путем разбрызгивания и самотеком.

Под давлением смазываются наиболее нагруженные детали; коренные и шатунные шейки коленчатого вала, коренные шейки распределительного вала, подшипники коромысел, поршневые пальцы.

Разбрызгиванием смазываются такие детали, как клапанный механизм, зубчатые колеса газораспределения, «зеркало» цилиндров.

Самотеком смазываются штанги, толкатели, кулачки распределитель­ного вала и др.

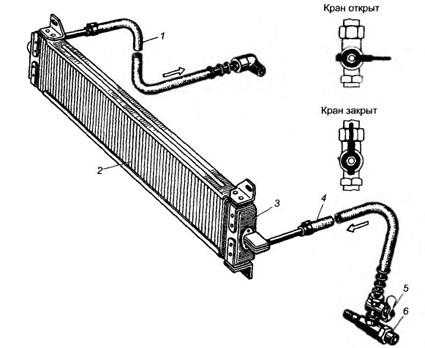

конструкции аналогичны трубчато-пластинчатым

радиаторам системы охлаждения

или выполнены из оребренных трубок.

При работе двигателя масло засасывается из поддона картера насосом через маслоприемник и подается в фильтр. Фильтр, через который прохо­дит все масло, поступающее в главную магистраль, называется последова­тельно включенным или полно поточным. Если проходит только часть мас­ла (10—15 %), фильтр называется не полно поточным.

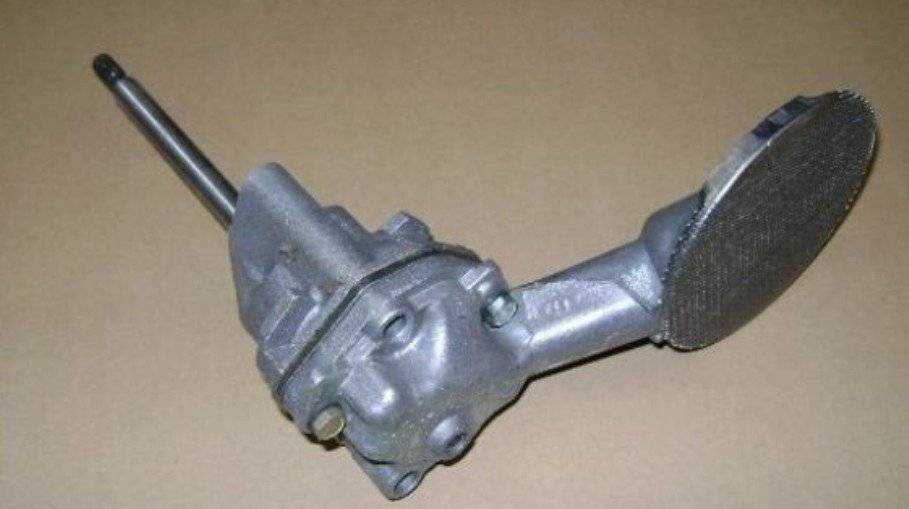

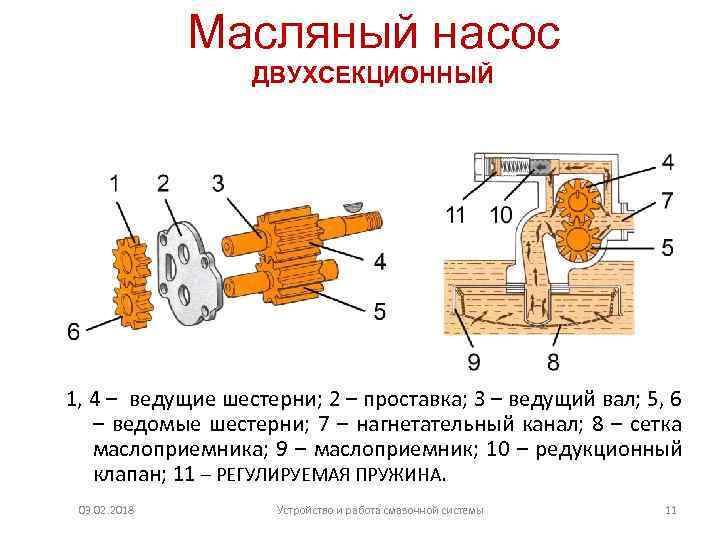

Конструкция масляного насоса с маслоприемником

В картере масло в виде тумана оседает на стенки цилиндров. У некоторых двигателей ь нижней головке шатуна имеется отверстие, через которое при его совпадении с каналом в шатунной шейке масло выбрасывается в наиболее нагруженную часть стенки цилиндра. Давление масла контролируется электрическим манометром, датчик которого установлен в главной масляной магистрали, а указатели — на щитке приборов. Давление масла в карбюраторных двигателях 0,05 — 0,4 МПа, в дизелях 0,1 — 0,6 МПа.

Для охлаждения масла некоторые двигатели снабжены радиатором. Охлажденное масло сливается в поддон картера.

от механических примесей (продуктов изнашивания трущихся деталей, нагара и т. п.).

Понравилась статья? Поделиться с друзьями:
Автобасс
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
