Снятие поддона двигателя на ваз 2107 и замена прокладки

Как снять поддон на ваз 2107

Поддон устанавливается внизу двигателя под блоком цилиндров и играет роль резервуара для моторного масла. Поддон изготавливается из тонколистового металла и представляет собой небольшую ванну. На дне находится сливное отверстие, чтобы была возможность быстрого слива отработанного моторного масла. Форма поддона может быть разной. Это зависит от особенностей конструкции автомобиля. К примеру, на полноприводных автомобилях редуктор переднего моста устанавливается прямо под поддоном. Их функционирование никак не должно препятствовать друг другу, поэтому поддон изготавливается таким образом, чтобы он не прикасался к редуктору.

Помимо основной функции, поддон выполняет еще и дополнительную работу.

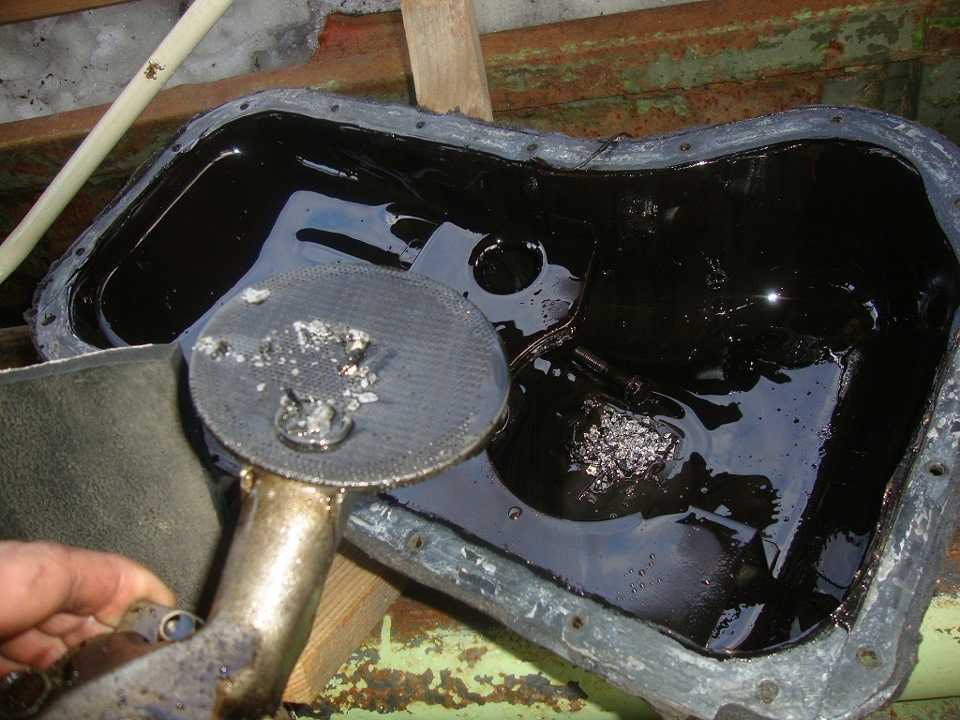

В процессе работы двигателя, трущиеся детали выделяют мелкие частицы металла, которые оседают на дне поддона, благодаря закрепленному там специальному магниту, и не препятствуют продуктивной работе двигателя.

Также, на дне поддона остается не задействованное в работе масло, которое потом засасывается масляным насосом в маслосборник и подается в рабочую часть двигателя, в то время как другая часть масла попадает в поддон.

Последней функцией поддона можно считать и контроль уровня масла. Это связано с тем, что масляный щуп производит замер масла именно в поддоне.

Защита поддона двигателя

Во время езды по плохим дорогам поддон рискует подвергнуться внешним воздействиям. К таковым относят различные камни на дороге и прочие твердые тела, запас прочности которых позволяет пробить тонкий металл поддона. Если в нем будет хотя бы одно отверстие, то масло начнет протекать и в конечном итоге двигателю потребуется очень дорогостоящий ремонт.

Все это заставило производителей автомобилей произвести специальное защитное приспособление поддона. Оно изготавливается из тонколистового металла и устанавливается под поддоном. Крепление выполняется к кузову автомобиля с помощью болтов. Принцип действия заключается в том, чтобы поглотить энергию удара какого-либо препятствия и не допустить повреждений поддона.

В процессе долголетней эксплуатации автомобилей и после приобретения необходимого опыта, к защите двигателя стали предъявляться следующие требования:

1. Жесткость. Деформация металлического листа должна быть только в том месте, где располагается поддон. Кроме того, у защиты должен быть обязательный уклон, который в случае столкновения автомобиля уведет двигатель не в салон, а под автомобиль.

3. Вес и габариты. Вес защиты не должен превышать 15 килограмм, иначе она будет создавать дополнительную нагрузку на переднюю часть автомобиля. Габариты, в свою очередь, должны позволять сохранить дорожный просвет автомобиля. Слишком большая и низкая защита будет «цеплять» почти все неровности дорожного покрытия.

Защита поддона устанавливается не на всех автомобилях, однако водители, сразу же, после покупки автомобиля устанавливают защиту самостоятельно. Для этого заводом предусмотрены специальные крепежные отверстия.

Виды защиты двигателя

В зависимости от материала изготовления защиты, выделяются несколько видов защиты поддона картера двигателя.

• Конструкционная сталь. Является самым отличным вариантом для любого автомобиля, что достигается наличием ребер жесткости. Кроме того, сталь, из которой изготавливается такая защита, имеет хорошую упругость, что позволяет ей принимать первоначальную форму после деформации.
• Алюминий. В отличие от стали, на алюминиевой защите не штампуют ребер жесткости, однако это не мешает ей составить достойную конкуренцию стали, вес которой значительно выше, чем у алюминия. Стоит алюминиевая защита достаточно дорого.
• Пластмасса. Обычно, изготавливается из карбона, кевлара, углепластика и т п. Имеет достаточно низкий вес, но значительно уступает в прочности, так как при ударах, обычно, крошится.

Это интересно: Причины, по которым машина глохнет при торможении и устранение проблем

Устранение внутренних утечек.

Если причиной больших внутренних утечек (угара) является затвердевание маслосъемных колпачков, то также рекомендуем вначале попробовать простой и недорогой способ – немецкую присадку Liqui Moly Oil Verlust Stop.

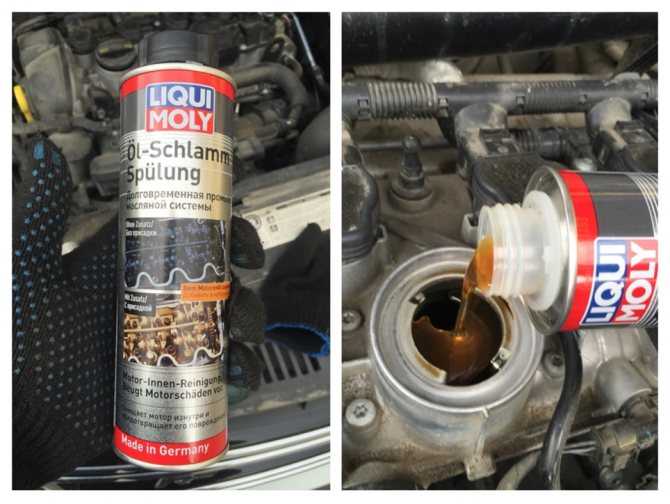

Важным моментом профилактики утечек масла является использование антифрикционных присадок, которые снижают трение и препятствуют износу двигателя. Антифрикционные присадки в двигателе продлевают его ресурс за счет сокращения износ колец, что позволит уменьшить расход масла в двигателе. Подробнее о различиях в антифрикционных присадках можно почитать здесь.

Составная часть профилактики износа заключается в использовании правильных и рекомендованных для данного типа техники смазочных материалов и регулярной промывки двигателя перед заменой смазочных средств, соблюдение рекомендованных интервалов замены. Подобрать необходимую промывку можно здесь.

Кроме того, необходимо помнить, что ускоренному расходу на угар способствует неправильная работа топливной системы. Например, если форсунки загрязнены, то они осуществляют неправильный распыл топлива в камеру сгорания, что напрямую коррелируется с величиной расхода (угара) масла.

В этом случае следует произвести очистку топливной системы, для чего также есть недорогое и простое решение – топливные присадки (в бак). Следует выбирать присадки известных уважаемых брендов, которые не только произведут очистку топливной системы, но и сделают это безопасно для всей топливной аппаратуры. Мы рекомендуем выбирать присадки в топливо немецкой компании Liqui Moly. Более подробную информацию можно почитать здесь.

ИТОГ

У каждого двигателя есть четко установленная норма потребления смазочных средств. Существует нормированный уровень расхода и расход масла больше нормы. Уровень потребления, не соответствующий установленным нормам, имеет место быть в связи с двумя факторами: внешними утечками и внутренними (угар). Если степень расхода масла небольшая и появилась сравнительно недавно, есть простые и недорогие способы устранения этой проблемы. Для этого, в первую очередь, используйте герметик масляной системы. Предотвратить не соответствующее нормам потребление вам помогут промывки масляной системы, антифрикционные присадки и присадки в топливо. Если расход выше оптимального, то от этого могут появиться иные причины увеличенного расхода масла, что, в свою очередь, приведет к большим тратам на ремонт двигателя.

Пошаговая замена

1. Заезжаем на эстакаду.

2. Откручиваем четыре болта крепежа защиты картера.

3. Откручиваем и снимаем брызговик двигателя. Закреплен он на нескольких болтах.

4. Откручиваем сливной болт. Заранее подготовьте посуду для отработанного масла.

Перед откручиваем пробки двигатель нужно прогреть.

5. Откручиваем девятнадцать болтов крепежа крышки картера.

6. После откручивания болтов крепления, крышку картера так просто не достать. Мешает балка.

7. Для того чтобы снять крышку нужно открутить две подушки двигателя. Первая подушка откручивается из под капота с левой стороны. Другая из под автомобиля, через отверстие в балке.

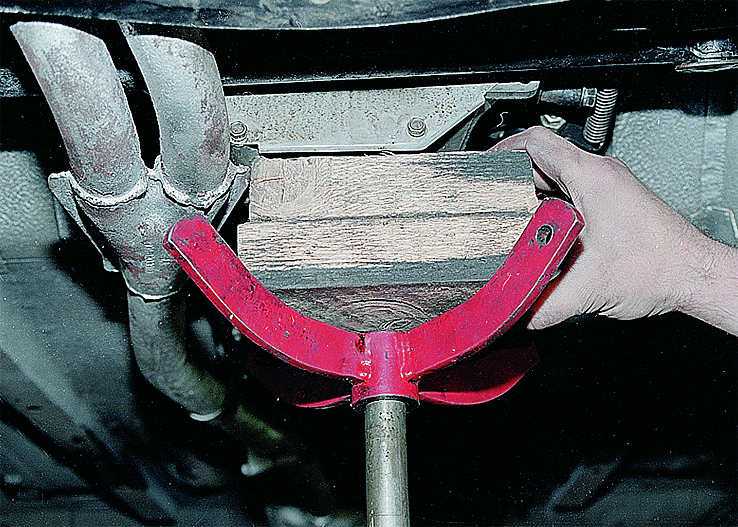

Далее поднимаем машину на 10-12 сантиметров, идем на яму и поставляем деревянный брусок под КПП. Опускаем машину и выходит что кузов опуститься, а мотор и КПП будут стоять на бруске

Обратите внимание, не нужно поднимать машину выше 10 сантиметров, если поднимите выше, то можете погнуть топливные трубки когда будете опускать

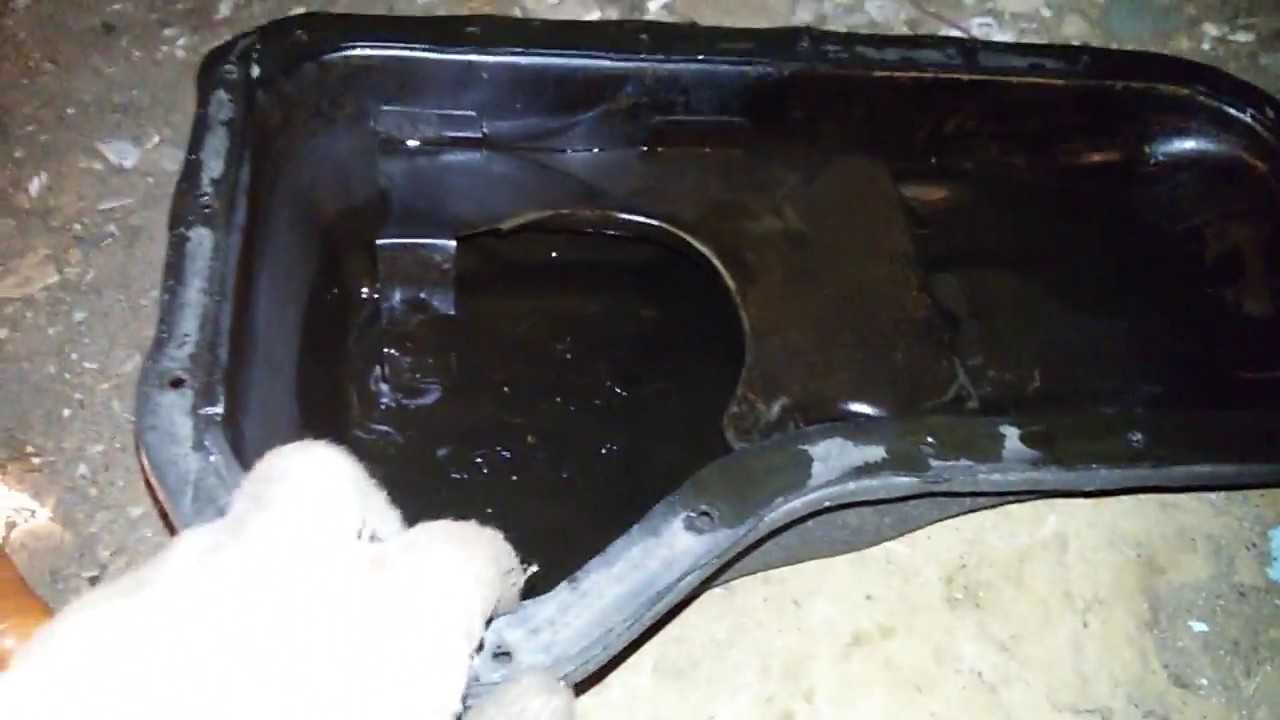

8. Снимаем крышку картера и старую прокладку, обычно она прикипает к блоку.

9. Устанавливаем новую прокладку на основу поддона, садим прокладку на герметик.

10. Промазываем верхнюю часть прокладки герметиком и устанавливаем крышку картера на место.

11. Закрепляем крышку картера на девятнадцать болтов.

12. Убираем подставку из под КПП и прикручиваем две подушки двигателя.

13. Закручиваем сливную пробку в крышке картера и заливаем новое масло до уровня.

14. Устанавливаем и закрепляем брызговик, а так же защиту крышки картера.

Если вам непонятен какой-то момент в работе, пишите в комментарии свои вопросы. Помогу и проконсультирую.

Этапы

Процедуры замены прокладки ГБЦ на ВАЗ 2106 состоит из следующих шагов:

1. Обесточить автомобиль, отсоединив минусовую клемму от АКБ.
2. Слить охлаждающую жидкость в приготовленную емкость.
3. Демонтировать воздухофильтр, крышку клапанов, привод регулирования воздушной заслонки.
4. На следующем этапе необходимо совместить установочные метки на распредвале и коленвале, чтобы не пришлось снова устанавливать фазы газораспределения при сборке.
5. Далее нужно демонтировать карбюратор и распределитель зажигания с высоковольтными проводами.
6. Открутив колпачковую гайку натяжителя, следует ослабить натяжение цепи ГРМ.
7. Ослабив крепление шестеренки, необходимо ее демонтировать. Снимаем звездочку распредвала

Цепь следует привязать проволокой, чтобы случайно не упала в мотор.

Далее нужно снять корпус подшипников вместе с распредвалом. Следующим шагом будет отсоединение выпускного коллектора от ГБЦ и всех патрубков. Ослабив хомуты нужно снять подводящий патрубок радиатора и перепускной шланг термостата. Далее нужно отвернуть болт крепления ГБЦ, находящийся рядом с распределителем зажигания. Затем необходимо выкрутить десять крепежных болтов головки блока цилиндров и демонтировать агрегат вместе с выкрученными болтами. Далее нужно снять старую прокладку. Перед установкой нового расходника необходимо тщательно очистить прилегающие поверхности от загрязнений и остатков старой прокладки. Обезжирив соприкасающиеся поверхности, нужно установить новый расходник.

Установка нового расходника Крепежные болты ГБЦ следует закручивать с помощью динамоключа с моментом затяжки, который прописан в инструкции по эксплуатации ВАЗ 2106. Далее производим сборку в обратном порядке. При этом контролируем совпадение меток и регулируем натяжение ремня. Также следует отрегулировать клапана. После окончательной сборки нужно проверить работу двигателя.

На этом замена прокладки на ВАЗ 2106 завершена.

Замена поддона картера и его прокладки на ВАЗ 2101-ВАЗ 2107

На сегодняшний день многим людям уже известна такая вещь как поддон картера, но далеко не все знают что же это на самом деле такое, когда его нужно менять и как его правильно заменить на автомобилях «классического» семейства — эти вопросы мы сегодня и разберём.

Для замены поддона и его прокладки, вам будет нужно заранее подготовить некоторые вещи: Во-первых обязательно запаситесь гаечными ключами, или же вместо них можно использовать удлинитель, карданные шарниры и накидные головки!

Где находится поддон картера и его прокладка?

Поддон располагается в самом низу двигателя автомобиля, к сожалению для того чтобы полностью увидеть поддон необходимо снять защиту картера, что и сделано на рисунке ниже:

Синей стрелкой указан прокладка, которая стоит между блоком цилиндров и картерным поддоном!

Когда нужно менять поддон картера и его прокладку?

Поддон подлежит замене при деформации, в связи с которой из самого поддона начало вытекать моторное масло которое в нём располагалось.

Прокладка поддона подлежит замене при сильном обжатии и при разорванности, как это понять спросите вы? Обычно при деформации прокладки, через неё начинает течь моторное масло, но течь так же лечится обычным подтягиванием болтов которые крепят поддон картера, но в том случае если подтягивание болтов не дало никаких результатов и течь не прекратилась, то в таком случае замените прокладку на новую.

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Снятие:

• Прежде чем начать работу, загоните свой автомобиль на смотровую яму.
• Затем снимите защиту картера с автомобиля. (Как снять защиту, см. в статье: «Замена защиты картера»)
• После чего полностью слейте моторное масло, из двигателя автомобиля. (Как слить масло, см. в статье: «Замена масла в двигателе»)
• Следом отверните с обоих крайних сторон по две гайки которые крепят правую и левую подушку подвески двигателя к поперечине.

Далее установите поверх моторного отсека «Травесу» она указана цифрой «1» на фото, и после чего начните затягивать гайку под цифрой «2» и тем самым поднимите двигатель у автомобиля.

Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

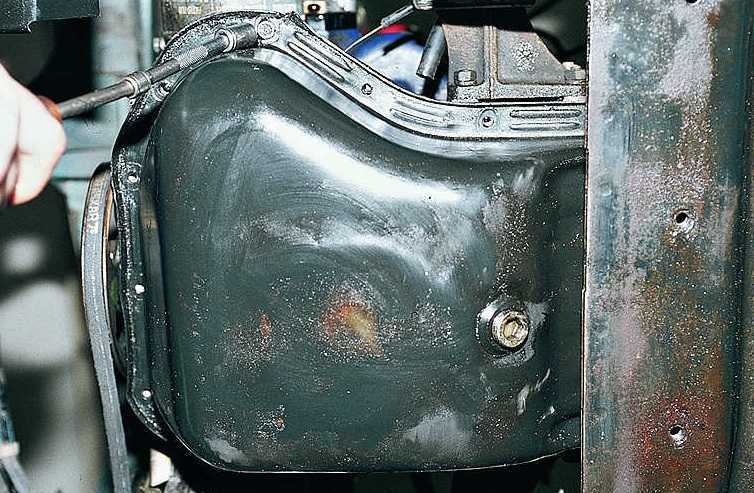

Теперь с помощью гаечного ключа или же удлинителя с шарниром и накидкой головкой, отверните «19» болтов за счёт которых поддон крепится к двигателю.

Примечание!

Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

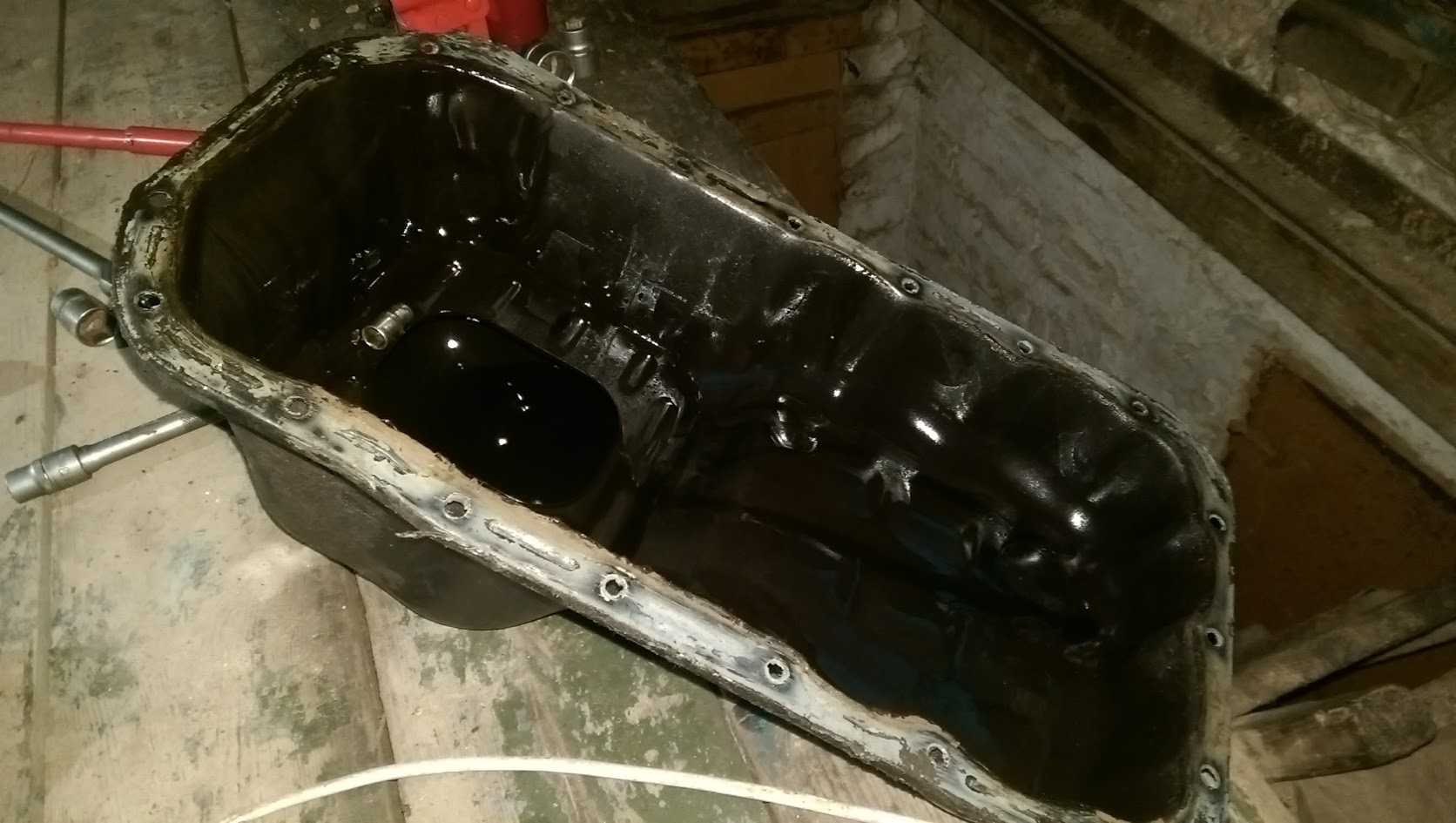

И в завершение, отвёрткой аккуратно отделите поддон картера от блока цилиндров и вследствие чего снимите его вместе с прокладкой.

Примечание!

В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Установка:

В начале чистой тряпочкой протрите при-валочную плоскость блока, а затем поддона картера.

Примечание!

Поверхности блока и поддона обезжиривать не нужно, при помощи таких средств как «Уайт-спирит» и.т.д. Потому что в дальнейшем, это позволит легко разобрать соединение!

• Далее смажьте обе стороны прокладки тонким слоем силиконового герметика, для того чтобы в будущем гарантированно устранить течь моторного масла через прокладку.
• И в завершение установите все снятые детали на своё место, в обратном порядке снятию.

Примечание!

Все деформированные детали замените на новые, а «19» болтов которые крепят поддон картера при установке закручивайте крест-накрест. При закрутки болтов, не прилагайте больших усилий потому что из-за этого может повредиться фланец картера и может деформироваться прокладка!

Дополнительный видео-ролик:

Более подробную инструкцию по снятию и замене прокладки и поддона, смотрите на видео-ролике который размещён чуть ниже:

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Замена поплавка в бензобаке ваз 2107, снятие и установка с фото

Замена диодного моста на ваз 2112, для чего нужен, как определить неисправность, причины поломки

Как снять головку на ваз 2109

Как заменить тросик открывания капота на ваз 2107

ВАЗ 2110 как поменять лягушку на автомобиле, диагностика и замена

Как заводить ваз с толкача

Как снять панель приборов на ваз 2114 для замены лампочек

Ваз система смазки двигателя

Инструкция по замене масляного насоса Ваз 2107

Масляный насос ВАЗ 2107 предназначен для создания давления в каналах смазки двигателя внутреннего сгорания. Благодаря ему масло поступает ко всем движущимся частям двигателя: коленвалу, распредвалу и прочим деталям. При неисправности насоса смазка подшипников скольжения и деталей ДВС прекратится и они быстро выйдут из строя. Поэтому при любых признаках неисправности следует незамедлительно заменить или отремонтировать масляный насос.

Где находится масляный насос ВАЗ 2107

Маслонасос “семерки” находится внутри двигателя и проверить его без снятия поддона картера невозможно. Чтобы добраться до насоса, необходимо демонтировать защиту картера и поддон. Для этого придется поставить автомобиль на яму или поднять автоподъемником.

Как работает масляный насос

На семерки установлен шестеренчатый маслонасос с наружным зацеплением. Привод масляного насоса ВАЗ 2107 осуществляется цепной передачей от коленвала. Эта же цепь вращает распредвал во время работы двигателя. В корпусе насоса находятся две шестерни, к которым по маслозаборному каналу поступает масло из картера.

Вращаясь, шестерни захватывают масло и нагнетают его в систему смазки. Производительность насоса зависит от температуры (вязкости масла) и оборотов двигателя. Для предотвращения чрезмерного давления в системе установлен редукционный клапан, который открывается при повышении давления и перепускает часть масла обратно в картер.

Причины и признаки неисправности маслонасоса

При возникновении любых проблем в работе масляного насоса в системе смазки падает давление. При этом начинает гореть сигнальная лампа на приборной панели. Обычно начинается это с того, что лампа горит на холостых оборотах.

Масляный насос ВАЗ 2107 (инжектор и карбюратор) может плохо работать по следующим причинам:

• засорение редукционного клапана или маслоприемника;
• износ или повреждение шестерен насоса;
• поломка привода.

Эти причины могут вызвать как уменьшение давления масла, так и полное отсутствие смазки двигателя. Поэтому необходимо выяснить причину неисправности и устранить ее.

Важно: контрольная лампа может гореть и при неисправности датчика давления. Поэтому перед разборкой двигателя и проверкой состояния маслонасоса необходимо измерить давление в системе смазки при помощи манометра

Что необходимо для замены масляного насоса ВАЗ 2107

Для замены маслонасоса понадобится:

• набор торцовых ключей;
• нож;
• домкрат;
• лебедка или прочный деревянный брусок;
• деревянная проставка;
• емкость для слива масла;
• новая уплотнительная прокладка маслонасоса;
• новая прокладка поддона;
• новый масляный насос.

Как поменять масляный насос ВАЗ 2107

Если проблема не в засорении редукционного клапана или сетки маслозаборника, насос необходимо отремонтировать или заменить новым. Замена масляного насоса ВАЗ 2107 выполняется следующим образом:

• установить машину на смотровую яму;
• очистить нижнюю часть двигателя, поддон и защиту картера от грязи;
• открутить болты крепления защиты картера (грязезащитного щитка) и демонтировать деталь;
• подставить емкость для масла под маслосливную пробку;
• выкрутить пробку и слить масло;
• открутить гайки, удерживающие нижние крепления передних опор мотора;
• подложив проставку, приподнять двигатель при помощи домкрата;
• вывести шпильки из опор поперечины;
• вывесить мотор на лебедке или на деревянном бруске, уложенным на передние крылья “семерки”;
• торцовым ключом на 10 открутить болты крепления поддона (19 штук);
• снять поддон и прокладку;
• очистить ножом поддон и прилегающую поверхность двигателя от остатков прокладки или герметика;
• ключом на 13 открутить пару болтов, крепящих масляный насос;
• снять маслонасос вместе с прокладкой;
• установить новый масляный насос вместе с новой уплотнительной прокладкой;
• затянуть болты крепления маслонасоса;
• установить крышку поддона вместе с новой прокладкой;
• равномерно затянуть 19 болтов, удерживающих крышку поддона;
• опустить двигатель и установить опоры двигателя на место;
• затянуть гайки крепления опор;
• установить защиту картера и затянуть болты крепления;
• залить новое масло.

ЭТО ИНТЕРЕСНО: Распиновка магнитолы киа рио

На этом замена масляного насоса ВАЗ 2107 закончена. Остается завести двигатель и проверить рабочее давление масла в системе.

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Слив отработанной жидкости

До начала процедуры слива следует подготовить инструменты, пустую тару, а также новые жидкости для последующего залива. Если установлена дополнительная защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2107:

-Поднимаем капот, под ним находим заливную горловину на двигателе и откручиваем пробку. Горловина для залива масла

-Теперь спускаемся под автомобиль, подставляем в место слива тару под отработку. Можно использовать обрезанную канистру или старое ведро.

-Откручиваем сливную пробку с помощью ключа шестигранника на 12.

-Сливная пробка не всегда расположена в самой нижней точке, поэтому в поддоне может оставаться порядка 100-200 миллилитров отработки. Для их удаления можно использовать резиновую грушу или шприц с надетым на него шлангом.

-Теперь нужно открутить старый масляный фильтр, который располагается с правой части двигателя под капотом

Для откручивания фильтрующего элемента желательно иметь специальный съемник. Ели его не оказалось в наличии, можно попробовать открутить фильтр подручными средствами. В этом случае можно использовать, например старый ремень генератора, обычный ремень, велосипедную цепь или простую отвертку. Откручивание масляного фильтра с помощью подручных средств.

Таким методом получится слить максимум отработавшего свой срок масла, после этого можно приступать к дальнейшим действиям. Главное не забыть, все что мы откручивали нужно поставить на место.

Как снять масляный поддон ВАЗ 2107

Перед тем, как приступать к снятию и замене поддона на автомобиле ВАЗ 2107, необходимо разобраться с его назначением, местом расположения и повреждениями, которые влекут за собой необходимость менять картер.

Находится поддон снизу автомобиля, и для того, чтобы его увидеть и получить доступ, понадобится снять защиту. Конструктивно устройство представляет собой стальное основание, напоминающее крышку. В этой емкости находится моторное масло, поэтому для обеспечения герметичности, между картером и блоком цилиндров находится прокладка.

Снятие поддона картера ВАЗ 2107 необходимо выполнять при появлении деформаций, что влечет к вытеканию моторного масла из двигателя. На корпусе крышки имеется самая нижняя точка, в которой располагается пробка для слива моторного масла. Перед тем, как демонтировать масляный картер, надо сначала слить моторное масло.

Течь масла может возникнуть не только при деформациях картера, но еще и при нарушении целостности прокладки. Для устранения течи надо подтянуть болты крепления, и если это не помогает устранить проблему, тогда понадобится прибегнуть к смене прокладки.

Теперь, когда возникает необходимость замены поддона на семерке, надо прибегнуть к таковым манипуляциям. Стоит отметить, что чаще требуется менять прокладку, а дефекты картера возникают только в случае отсутствия защиты на автомобиле. Снимать масляный поддон двигателя на автомобиле ВАЗ 2107 следует в такой последовательности:

При замене важно учитывать такие моменты, как пробка и прокладка. Пробка также имеет уплотнительный материал, который изнашивается, поэтому новый поддон должен поставляться с новой пробкой. Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее

Особенности замены прокладки рассмотрим далее

Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее. Особенности замены прокладки рассмотрим далее.

Установка

Поверхности блока и поддона обезжиривать не нужно, при помощи таких средств как «Уайт-спирит» и.т.д. Потому что в дальнейшем, это позволит легко разобрать соединение!

Все деформированные детали замените на новые, а «19» болтов которые крепят поддон картера при установке закручивайте крест-накрест. При закрутки болтов, не прилагайте больших усилий потому что из-за этого может повредиться фланец картера и может деформироваться прокладка!
