Принцип работы автоматического корректора фар, устройство прибора, установка и подробная схема подключения

Установка автоматического корректора фар

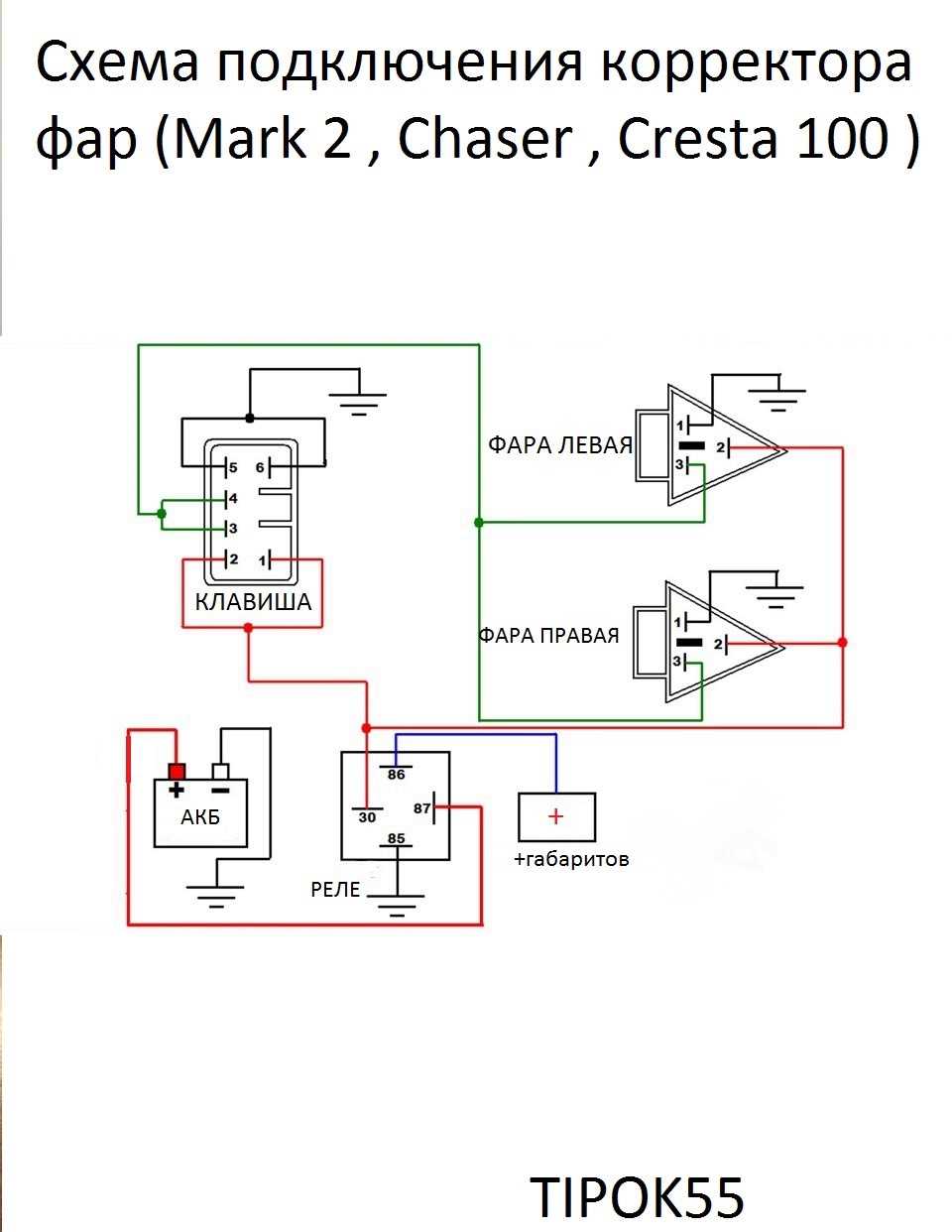

Основные правила установки, схему подключения рассмотрим на примере универсального автоматического корректора фар «Зенит». В комплект входят:

• электронный блок управления;
• 1 либо 2 датчика загрузки оси автомобиля.

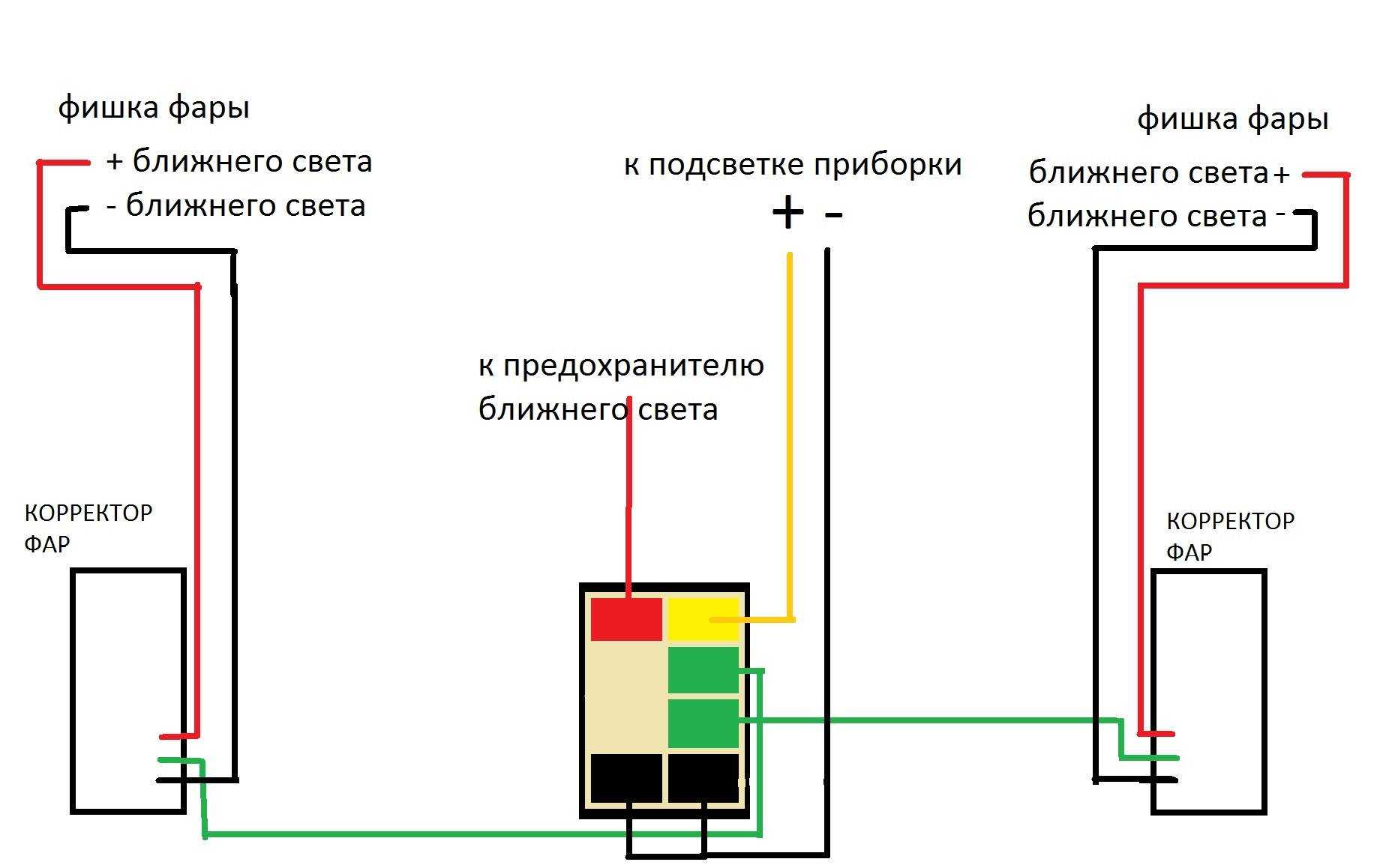

Если на вашем автомобиле не установлен электрокорректор, то 3-х контактные сервоприводы, переключатель на приборной панели, разъемы и приводку придется докупать отдельно. Главная задача при самостоятельной установке – правильно установить датчик загрузки оси автомобиля. Датчик нужно расположить таким образом, чтобы обеспечивался примерно равномерный ход штока по вертикальной оси.

В процессе начальной калибровки задается базовое положение кузова (полный бак, в багажнике только базовый набор самых необходимых вещей). Изменение положения штока относительно базового уровня будет приводить к автоматической корректировке светотеневой границы. Подробную инструкцию по установке вы можете посмотреть на сайте производителя.

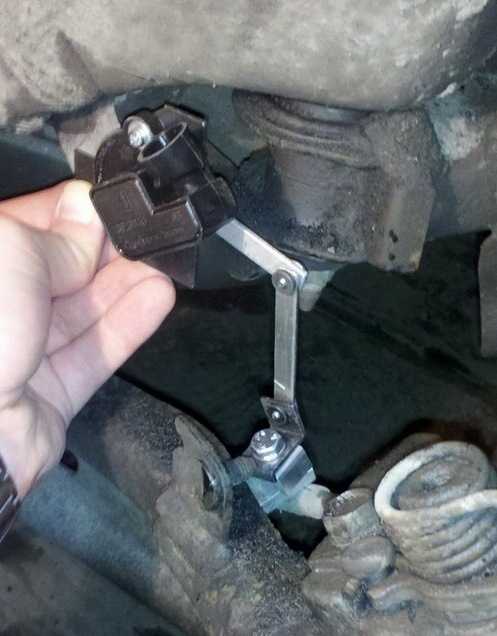

Пример установки датчиков.

Для примера сравните вид штатного автоматического корректора фар, которым владелец доукомплектовал автомобиль своими руками.

ПРОВЕРКА ПИТАНИЯ МУЛЬТИМЕТРОМ

Если ранее вы не сталкивались с диагностикой электроприборов, рекомендуем ознакомиться с инструкцией по использованию мультиметра. Первым делом необходимо проверить, приходит ли на разъем мотор-редуктора постоянный «+» и есть ли на нем «масса». Также в режиме измерения постоянного тока (DCV) плюсовым щупом подключитесь к сигнальному проводу, а минусовым к пину «массы».

Если «–» либо «+» в фишку не приходит, ту же операцию следует провести с разъемом, подключающимся к блоку управления в салоне машины. Если с фишки ЭБУ питание уходит, но к разъему так и не приходит, значит, дело в обрыве проводки. Если питание мотор-редуктора отсутствует и на разъеме, следует проверить «массу» и «+» самого блока управления. Ситуация, когда питание к блоку приходит, но ЭБУ никак не реагирует на смену положения переключателя, говорит о неисправности внутри блока управления корректором фар.

Не рекомендуется долгое время подавать напрямую напряжение АКБ на выводы мотор редуктора, чтобы проверить его работоспособность. Для корректной диагностики электропривода следует включить в схему подстроечный резистор номиналом 10 кОм.

Как заменить и отрегулировать фары автомобиля Газель

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт

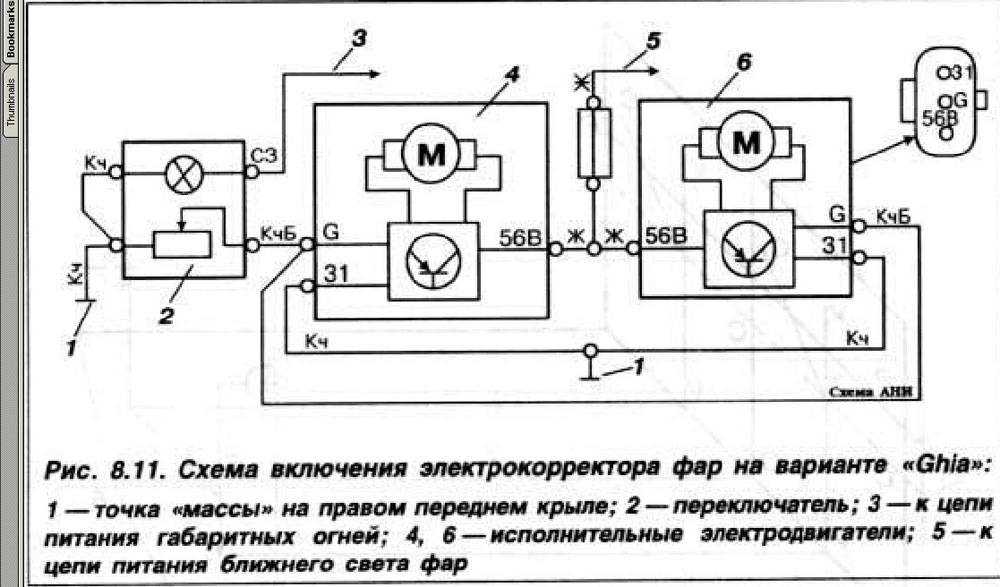

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена ламп, снятие фары

1. Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

2. Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего – дальнего света.

3. Выводим усики пружинного фиксатора из пазов

4. Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

5. Для замены лампы габаритного света вынимаем патрон

6. Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

7. Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

8. Отсоединяем колодку электропривода корректора фар.

9. Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

10. Ключом «на 10» отворачиваем два болта

11. Снимаем фару

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля. После сборки проверяем регулировку.

Замена электрокорректора фар и блока управления

1. Отсоединяем соединительную колодку от выводов корректора.

2. Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

3. Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

4. Для замены блока управления снимаем комбинацию приборов (см. Как снять и поставить комбинацию приборов автомобиля Газель).

Отсоединяем соединительную колодку от блока.

5. Потянув на себя, снимаем рукоятку управления блока.

6. Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

7. Общий вид блока управления с деталями крепления.

8. Устанавливаем снятые детали в обратной последовательности

Регулировка фар

Правильность регулировки фар проверяем по расположению световых границ на экране. Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Проверку и регулировку проводим на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7…2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 м между фарами и экраном.

Проверяем и при необходимости доводим до нормы давление в шинах.

Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.

Кузов при этом примет нужное положение относительно колес.

Мелом размечаем экран, как изображено на рисунке.

Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.

Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране

Аналогичным способом регулируем вторую фару.

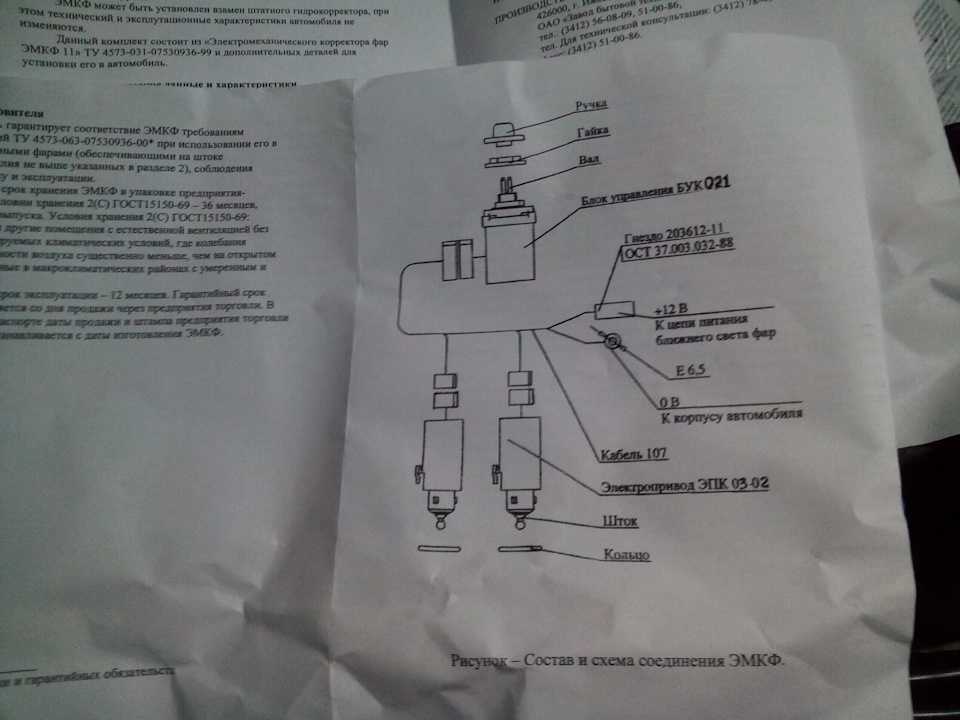

Подключение электрического корректора БУК02-01 на ВАЗ-2110

Монтаж автокорректора БУК02-01 на автомобиль ВАЗ-2110 (2111) производится без переделок в штатные места. При этом предварительно необходимо изменить длину и отрегулировать ход штока в зависимости от конкретной модели:

• ВАЗ-2110: ход 2,0 при длине 34,0.
• ВАЗ-2111: ход 3,63 при длине 34,0.

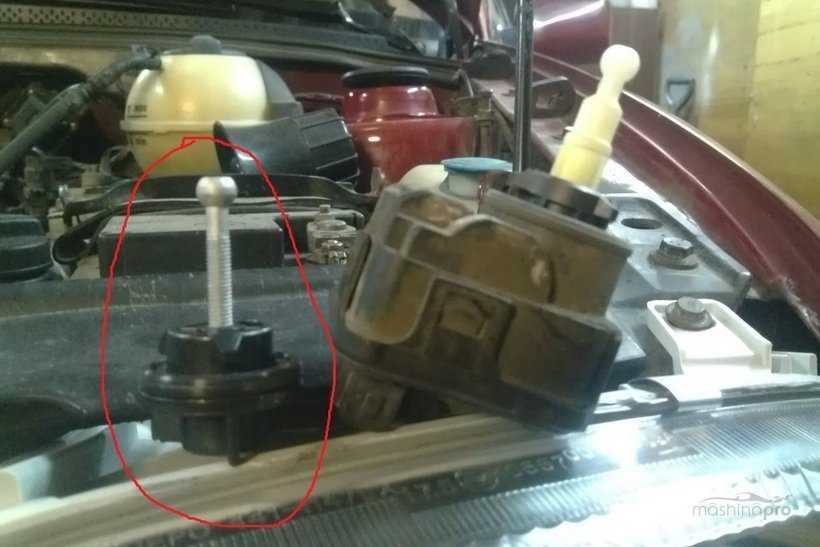

Ход штока БУК02-01 составляет 7,0 при вылете 38,8. Поэтому придётся отрезать шток и уменьшить его ход.

Чтобы срезать длину штока следует подключить питание к приводу, что шток выдвинулся на максимальный ход. Сначала отрезаем часть штока, затем стачиваем 9 мм напильником. После этого отпиленную часть обратно приклеиваем суперклеем.

Настройка электрокорректора фар производится в положении «0», что соответствует требованиям техосмотра. Каждое деление переключателя позволяет смещать ось светового потока на 0,06 м, при условии, что регулировочный стенд установлен на расстоянии 1,2 м от фар автомобиля.

Принцип работы

Назначение механизма — регулировка степени границы освещения при ближнем свете. При включенном дальнем режиме эту опцию использовать не обязательно, ведь прибор не способен точно обозначить линию света и тени. Фары должны создавать качественное освещение дороги, при этом не ослепляя водителей на «встречке».

Линия тени находится в зависимости от того, как расположен светоотражатель. Наклон необходимо регулировать, ведь он зависит от того, насколько загружен автомобиль и на какие его участки приходится наибольшее давление груза. Фары незагруженной машины излучают световой поток, который освещает участок дороги перед автомобилем. Если в результате загрузки угол наклона корректируется, меняется и направление светового потока. Использование корректировщика позволяет сохранить направление световых лучей после изменения угла наклона кузова автомобиля.

Все корректоры работают примерно по одному принципу. Различаются они только по типу настройки, которая может быть ручной или автоматической. Прибор первого типа оснащают регулятором, который находится в салоне машины. Водитель вращает его вручную, таким образом регулируя степень наклона отражателя. Во втором случае подстройка системы под угол наклона авто происходит автоматически.

Принудительная корректировка

При таком подходе управление световым потоком осуществляется вручную, для чего используется специальный переключатель в салоне автомобиля. Изменение его положения приводит к изменению положения осветительных приборов.

По типу используемого привода в таком устройстве существуют:

• электромеханический корректор фар;
• механический корректор фар;
• гидравлический;
• пневматический и др.

В качестве примера, как работает любое из упомянутых устройств, можно рассмотреть электрический корректор фар. Правильней будет его называть не электрический, а электромеханический. В его состав входят:

1. переключатель положения;
2. электрический моторедуктор, расположенный на каждой фаре;
3. соединительные провода.

Принцип, по которому работает подобное устройство, достаточно прост. При смене положения переключателя в салоне автомобиля, электрический сигнал (напряжение) подается на моторедуктор. Его шток, один конец которого располагается на отражателе фары, смещается. Такое перемещение штока приводит к тому, что меняется положение связанного с ним отражателя и в конечном итоге – световой поток.

Автоматическая коррекция светового потока

Когда на автомобиле установлен автоматический корректор фар, водителю ничего не требуется делать дополнительно, в данном случае за него работает автоматика. В ее состав входят:

• блок управления устройством;
• датчики дорожного просвета;
• исполнительные механизмы.

Как уже упоминалось, его работа может происходить в статическом и динамическом режиме. При статическом режиме автоматика контролирует клиренс автомобиля, и при его изменении, вследствие дополнительной загрузки машины, блок управления отправляет электрический сигнал на исполнительные механизмы для корректировки положения осветительных приборов.

Однако, такого режима работы, с началом применения ксеноновых ламп, оказалось недостаточно. Генерируемый ими световой поток настолько мощный, что даже его кратковременное воздействие способно ослепить водителей, движущихся навстречу. Поэтому для предотвращения подобного явления появился динамический корректор.

Его главное отличие – быстродействие. Работа такого корректора способна за доли секунды изменить направление светового потока. Это позволяет удерживать световой поток в заданных границах при ускорении автомобиля, его торможении, движении в поворотах и на неровной дороге. Благодаря этому при правильной регулировке даже яркие фары не ослепляют встречных водителей при совершении маневров.

Это интересно: Что нужно знать перед покупкой новых шин?

Корректор фар стал обязательным элементом конструкции автомобиля. Его использование повышает безопасность движения ночью, благодаря обеспечению постоянной освещенности дорожного полотна и уменьшению возможности ослепления других водителей.

Цена на корректоры фар большой выбор

Корректоры фар могут быть штатной системой, а могут устанавливаться и самостоятельно. Также водитель по желанию может заменить корректор на своем автомобиле на более совершенный. Сегодня торговые предприятия предлагают своим клиентам эти устройства от различных производителей различных классов.

Цены на корректоры фар колеблются, в зависимости от их типа, в очень широком диапазоне. Так, водитель ВАЗа может приобрести гидрокорректор по очень умеренной цене, – от 280 руб. до 450 руб. А электромеханический корректор обойдется уже в сумму 1 700 – 1 900 руб.

Корректор фар для GEELY CK можно приобрести, например в среднем, за 1 тыс. руб., в таком же диапазоне колеблются цены на это устройство для Lanos.

Главное, при покупке нельзя забывать, что для ксеноновых фар, независимо от модели автомобиля, обязательна установка автоматического корректора.

Видео – установка электрокорректора фар для автомобиля Opel Omega A с ксеноном:

Наличие данного устройства является крайне рекомендуемым, т.к. подобные приборы влияют на безопасность дорожного движения. Использование корректоров фар дает возможность в автоматическом режиме подстраивать угол положения фар под любой угол наклона автомобиля, когда у него перегружена задняя (что чаще всего) или же передняя часть.

Существует две большие группы корректоров фар, которые отличаются управлением:

• С ручным управлением;
• Автоматические корректоры.

Корректоры с ручным управлением устанавливались на старые автомобили, и сейчас можно найти немало машин, у которых в левой части приборной панели есть переключатель наклона фар . Однако сегодня ручные корректоры практически полностью вытеснены автоматическими, которые и удобнее, и обеспечивают лучшие характеристики. Кроме того, ручные корректоры просто опасно использовать на автомобилях с ксеноновыми фарами, в которых работает только автоматика.

Автоматические корректоры, в свою очередь, делятся на два класса:

• Квазистатические;
• Динамические.

Они отличаются временем реагирования на изменение наклона кузова автомобиля и характером этих изменений.

Квазистатические корректоры. Эти системы изменяют наклон фар при наклонах кузова, вызванных изменением нагрузки на заднюю или переднюю ось (вследствие погрузки багажа или из-за пассажиров на заднем сиденье, а также при разгоне и движении на больших скоростях — в этом случае кузов кренится из-за ветровых нагрузок). Квазистатические корректоры работают довольно медленно, но от них и не требуется быстрого изменения наклона фар (поэтому они и называются квазистатическими — «как бы статическими»).

Динамические корректоры. Эти системы быстро (в доли секунды) реагируют на изменение угла наклона кузова и корректируют наклон фар. Динамический корректор изменяет угол наклона фар не только при статической нагрузке на заднюю или переднюю ось, но и при динамических изменения угла наклона кузова при движении по неровной дороге, коротких и быстрых разгонах и торможениях и т.д. Этот тип корректоров используется на автомобилях с ксеноновыми фарами, причем сегодня эта система стала штатной (и обязательной) для таких машин.

Наконец, по приводу фар корректоры делятся на:

• Гидравлические;
• Электромеханические.

Гидрокорректоры широко использовались на отечественных автомобилях, однако сейчас их популярность снижается. В этом типе корректоров привод фар осуществляется с помощью небольших гидроцилиндров.

Электромеханические корректоры. Это современные системы, в которых используются сервоприводы фар, а управление приводами осуществляется с помощью электронного блока и датчиков положения кузова.

Что из себя представляет гидрокорректор фар

Управление светом осуществляется из салона посредством смены положения специального переключателя. Подобные устройства устанавливаются на классические модели ВАЗ 2105 -2107, переднеприводные 2108-2109, более современные 2110-2115. Конструктивно автокорректор, работающий на гидравлике, представляет собой ряд соединений, где главный цилиндр, управляемый регулировочным болтом из салона, связан с рабочим через трубку. Последний находится на фаре. Вся конструкция неразборная.

Гидрокорректор фар: полный комплект

Об автоматической корректировке

На отдельной категории автомобилей имеется и такой способ смещения светового пятна. Принципиальным отличием таких систем является тот факт, что этот процесс происходит без вмешательства водителя, им управляет автоматика. Это может произойти в двух режимах:

• Статический режим корректировки;
• Динамическое изменение потока света.
• В такой комплект входят:
• Электронный блок управления;
• Датчик для контроля дорожного просвета;
• Механизмы корректировки света фар.

В статическом режиме работы датчиками производится постоянный контроль над клиренсом машины. Как только ими будет зафиксировано его изменение, блоком управления будет сформирован и отправлен исполнительным механизмам электрический импульс, чтобы выполнить изменение направленности освещения.

Для машин, у которых установлены ксеноновые лампы в фарах, такой режим немного не подходит из-за мощного светового пучка от таких приборов. В связи с этим разработана и успешно применяется динамическая корректировка освещённости дорожного полотна. Этот принцип корректировки отличается высоким быстродействием, когда буквально за доли секунд происходит перенаправление света независимо от того, что происходит с машиной. Это может быть ускорение, торможение. Резкий поворот или другие аналогичные действия.

Сегодня появились новые виды датчиков дорожного просвета машины, они представляют собой ультразвуковой прибор. Его установка выполняется на шарнире в задней части машины, это позволило удешевить конструкцию и упростить её монтаж. Надеемся, что наш рассказ помог всем желающим узнать, как работает электрокорректор фар. Пользуйтесь этим прибором правильно, этим вы облегчите движение в тёмное время суток себе и другим водителям.

Описание корректора фар

Корректор фар представляет собой устройство, использующееся для обеспечения неизменным установленного положения оси фары. Благодаря правильной работе устройства положение оптической оси остается неизменным даже при изменении нагрузок либо условий передвижения транспортного средства.

В любом автомобиле предусмотрена возможность изменения светового потока из салона автомобиля (если не брать во внимание старые машины). Когда нагрузка на машину изменяется, то есть в салон садятся пассажиры или в багажник ложится груз, световой пучок будет смещен вверх

Соответственно, это может привести к ослеплению водителей встречных авто. Для предотвращения такой ситуации автовладелец всегда может изменить направление светового потока при помощи корректора.

Изменение светового потока оптики в зависимости от нагрузки

Виды и принцип работы

Принцип работы может быть разным в зависимости от разновидности устройства:

1. Ручной регулятор. Такой датчик корректора фар, как правило, ставится на более бюджетные модели машин. В данном случае работает корректор фар в результате управления им водителем. Для настройки светового потока используется специальное колесо, переключатель, установленный в салоне. Это колесико обладает цифровой либо графической разметкой, позволяющей обеспечить положение фонарей. В результате поворота регулятора на моторчик системы передается сигнал, в результате чего редуктор изменяет положение фары. Сам моторчик представляет собой червячный редуктор, благодаря которому осуществляется преобразование движения электродвигателя в поступательное движения штока. Последний непосредственно воздействует на оптику. Электромеханический корректор фар — это достаточно простой и полезный девайс, которому присущ один недостаток — часто наши соотечественники просто его не используют, таким образом доставляя неудобства другим автомобилистам.
2. Автоматический корректор фар — это более технологическое устройство, так как работает оно в автоматическом режиме, при этом водителю не нужно выполнять какие-либо действия. Сам процесс настройки оптики моторчиком происходит в результате получения сигналов от контроллеров. Использование такой системы допускается на все транспортные средства, в фары которых установлен ксенон либо галогенные лампочки. Причем в случае с ксеноном его использование — обязательно, поскольку световой поток, который излучают газоразрядные лампы, может серьезно повлиять на безопасность дорожного движения. Само устройство состоит из исполнительного механизма (моторчика), управляющего модуля, а также контроллеров, использующихся для измерения клиренса в разных точках кузова машины. Сам контроллер фиксируется на днище автомобиля, он взаимодействует с подвеской при помощи тяги. Когда ход подвески меняется, усилие передается на ротор посредством этой тяги, после чего последний поворачивается, в результате чего происходит изменение магнитного потока. Впоследствии значение изменения рассчитывается управляющим модулем в определенный угол поворота оптики, после чего импульс передается на исполнительное устройство. Управляющий модуль, рассчитывая угол поворота, основывается не только на угле наклона машины, но и на скорости ее передвижения (автор видео — Aleks B).

Правила установки корректора

Поскольку автоматический корректор фар – удовольствие не из дешёвых, всё больше автолюбителей осваивают собственноручное конструирование и установку такого устройства. Динамический регулятор изготовить в домашних условиях не получится, а вот электромеханический – другое дело. Любой разбирающийся в конструкции автомобиля водитель сможет это сделать.

Что нужно для установки

Если работавший до этого регулятор положения огней вышел из строя, его нужно извлечь из машины: это – прототип для изготовления или покупки новой детали.

• по 5 штук многожильных проводов сечением 0,35 мм кв. длиной 1,65 м и 2,55 м;
• 20 электрических клемм типа «мама»;
• 2 трубки ПВХ;
• 1 колодка с 5 контактами;
• 2 колодки с 11 контактами;
• 2 толстых кабеля для питания.

комплект деталей для установки.

Кроме того, для задуманного дела надо быть на «ты» с паяльником.

Пошаговая инструкция

Сама установка корректора положения фар проходит по такому алгоритму:

1. Перекрыть трубки возле аккумулятора, слить с них всю жидкость.
2. Демонтировать главный цилиндр. Обычно он откручивается отвёрткой по направлению против часовой стрелки.
3. Снять рычаг с блока управления корректора фар в салоне. Для этого можно применить свечной ключ.
4. Извлечь блок, трубопроводы и пробку из моторного щита автомобиля.
5. Отмерить и отрезать подходящую длину проводов, которые будут соединять блок корректора с моторедукторами.
6. Надёжно заизолировать проводку.
7. С одной её стороны нужно распаять клеммы, а затем аккуратно вставить их в колодку подключения.
8. Следующий шаг – протянуть проводку в отверстие моторного щита.
9. Точно так же стоит распаять клеммы на другом конце проводки, а после этого поместить их в отверстия для подключения моторедукторов. Колодки перед этим должны быть надёжно изолированы.
10. Подвести электропитание от 4 клемм типа «мама».
11. Через клемму, которая подводится к реле зажигания, нужно подключить массовый провод.
12. Установить моторедукторы в штатное отверстие, надёжно закрепить их посредством прокладок и жгутов.
13. Выставить на датчике корректора нулевое положение.

Этап установки регулятора.

После монтажа сразу же необходимо проверить работу нового автокорректора. Это делается просто: загрузить багажник, завести машину, включить фары. Если угол светового потока остаётся неизменным и с гружёным, и с пустым багажником, то всё работает хорошо.

Видео инструкции по установке корректора.

Замена и регулировка фар Megane 1, 2 и 3 и схема крепления

Система внешнего освещения автомобилей Рено Меган постепенно совершенствовалась с каждым новым выпуском этой модели. Если на Меган 1 производитель устанавливал лампы одного типа, то на последующих, рестайлинговых моделях второго и третьего поколения, уже им на замену пришел ксенон или улучшенный галоген. Соответственно незначительно менялась сама конфигурация и система подключения элементов наружного освещения к бортовой сети.

Демонтаж передних приборов освещения

1. Перед непосредственным извлечением фары, первоочередное, что нужно сделать – это провести демонтаж переднего бампера с автомобиля. Открываем капот и, используя плоскую отвертку, аккуратно поддеваем крепления, с помощью которых бампер присоединен к кузову Рено, и извлекаем их.
2. По бокам бампер крепиться к крыльям автомобиля с помощью саморезов, которые необходимо выкрутить, используя ключ на 7. Будьте предельно аккуратны – не обломайте ушки креплений, так как в противном случае их придется заменить.
3. Теперь аккуратно отсоединяем верхнюю часть бампера от кузова автомобиля. Последнее, что нам нужно сделать для извлечения бампера – вытащить заклепки со стороны днища автомобиля, которые поддерживают бампер снизу, не забыв при этом отсоединить противотуманки.
4. Настал черед самого прибора освещения. Откручиваем три болта (один сбоку и два сверху), используя головку на 10 с трещеткой, с помощью которых фара крепиться к корпусу автомобиля. В нижней части находится еще крепления – два болта, которые выкручиваются той же головкой на 10, но с использованием удлинителя.
5. Теперь, когда фара снята со всех креплений, подаем ее на себя плавным движением, дабы не разорвать провода питания электрического корректора. С помощью отвертки отсоединяем разъем питания, работа завершена. Теперь можно проводить как замену самой фары, так и ее освещающих элементов. Установка проводится в обратном порядке.

Корректировка направления пучка наружного освещения автомобиля

Регулировка направления света передних ламп автомобиля имеет очень большое значение при управлении Рено в темное время суток. Одной из основных проблем при вождении ночью является ослепление водителей, движущихся в встречном направлении. Причинами этого могут быть – перегруз автомобиля, неправильная регулировка фар или их физические повреждения.

При поломке элемента освещения необходима его замена. В случае если вы перевозите тяжелые грузы, из-за чего нагрузка на заднюю балку увеличивается, то автоматически смещается центр тяжести вашего Рено, поэтому, при включении ближнего света, верхний предел рассеивания поднимается, что приводит к ослеплению водителей встречных машин. Чтобы избежать подобного – в салоне автомобиля существует переключатель корректора, с помощью которого уменьшаем угол наклона.

Самый простой способ проведения регулировки направления пучка ближнего света Рено, который вы сможете провести самостоятельно у себя в гараже, не проводя никакой дополнительной разборки автомобиля, заключается в следующем:

• расположить автомобиль на горизонтальной площадке;
• в багажнике и салоне вашего автомобиля не должно быть никаких грузов;
• подъехать на расстояние в 5м от переднего края бампера к двери вашего гаража или забору;
• включить ближний свет фар, предварительно выставить переключатель корректора в положение «0»;
• с помощью регулятора, который расположен на задней части блока фары, выставляем правильное положение ваших приборов.

Довольно часто у владельцев Рено Меган возникают вопросы по поводу перестановки передних осветительных приборов с Меган 2 фаза 1 на Меган 2 фаза 2, рассмотрим этот вопрос более детально. Стоит отметить, что автомобиль, который выпускался в период времени с 2003 до 2006 года, был маркирован, как «Phase1», а на смену ему пришел Меган 2 «Phase2», который выходил с конвейера с 2006 по 2009 год.

Основными отличиями в системе внешнего освещения между фазой 1 и 2 являются:

Как работают такие устройства?

Корректоры предназначены для поддержания светового потока от головного освещения машины в неизменном положении независимо от степени его загрузки. Первоначальная настройка системы производится при незагруженном автомобиле, а в дальнейшем возможна его корректировка. Прибавление груза в багажнике или посадка пассажиров в салон приводят к тому, что задняя часть машины проседает, что приводит к направлению светового пятна вверх. Этим создаются помехи в виде ослепления водителей встречных машин, а также ухудшается освещённость дорожного полотна.

Чтобы исключить возможность появления такой ситуации, водитель имеет возможность для корректировки освещения дороги. Это делается при помощи кнопки управления на передней панели автомобиля и исполнительных механизмов, которые устанавливают в фарах.

Для примера рассмотрим принцип работы электромеханического корректора фар. В его состав входят такие устройства:

• Блок управления на передней панели;
• Редуктор с приводом от электродвигателя, устанавливаемый в каждую фару;
• Электрические провода для соединения блоков между собой.
• Изменение потока света происходит при переключении переключателя, который подаёт напряжение бортовой сети на электродвигатель редуктора. Его шток связан с отражателем и в зависимости от подаваемого питания, передвигает вверх или вниз. Это приводит к изменению направления пучка света.

Виды

Корректоры
разных видов устроены примерно одинаково. Они включают в себя:

• датчик просвета дороги;
• устройство управления;
• механическую часть
  — моторчик и редуктор.

Устройство ручного типа

Корректор
этого типа знаком многим водителям. Такие, как правило, ставят на бюджетные
автомобили. Активируется прибор вручную поворотом специального переключателя,
сделанного в виде небольшого колесика. Положение фар на нем обозначается с
помощью разметки (графика или цифры). Водитель производит корректировку, когда это
нужно, в зависимости от изменения центра тяжести машины и, соответственно, угла
его наклона. Он просто поворачивает колесико, и световой луч меняет
направление.

После
поворота колесика на червячный редуктор поступает команда. Редуктор
преобразовывает движение моторчика в поступательное движение кинематического
элемента, который и изменяет угол наклона светового элемента. Конструкция
довольно простая — сверху фара крепится на шарнирах. Снизу ее касается шток, который,
двигаясь вперед или назад, меняет угол наклона по вертикали.

Это
очень простое электромеханическое устройство, в чем и заключается его основной
плюс. Но у него есть один значительный недостаток — водители часто просто
забывают его использовать.

Автоматическое устройство

Здесь
водителю ничего не нужно делать, регулирование происходит в автоматическом
режиме, по показаниям датчиков. Устройства ставят на машины с галогеновыми
светоизлучающими устройствами или ксеноновыми. Ксенон светит ярко, поэтому
наличие корректировщика на нем — обязательное условие. С ксеноном без
корректора ездить просто небезопасно.

Для
измерения величины просвета применяют 2-3 бесконтактных датчика Холла. Прибор
включает в себя ротор, в который встроены магниты, и статор. Датчик прикреплен
ко дну кузова и посредством тяги совмещается с подвеской. Подвеска
«ходит», и сведения об этом поступают на ротор. Ротор поворачивается,
магнитный поток изменяется. Эти изменения улавливает датчик. Подключается блок
управления, который пересчитывает их в нужный угол поворота световых элементов.
Сигнал поступает на исполнительный механизм. Блок управления передает не только
степень наклона машины, но и скоростной режим.

Контроль неисправности

В процессе эксплуатации автомобилей, оснащенных автоматизированными корректорами фар, система управления положением находится задействованной при включении ближнего света. При этом датчики положения кузова работают постоянно. Если они потенциометрического типа, то происходит износ контактной зоны движка и резистивного напыления. Их ресурс составляет 10 – 15 лет эксплуатации. Электромеханические приводы также имеют ограниченный ресурс.

В большинстве автомобилей о неисправности системы коррекции светового потока фар можно судить по отсутствию характерного «жужжания» привода одной из фар при включении зажигания либо ближнего света. Наиболее полную информацию дает компьютерная диагностика. Ее необходимо производить, если есть подозрение на некорректность светового потока.

В качестве мер контроля работоспособности можно использовать отсоединение одного из рычагов датчиков положения. Для этого необходимо:

• механически отсоединить крепление рычага датчика положения;
• включить зажигание и ближний свет в темное время суток, установив автомобиль напротив стены.
• изменять положение рычага, соответственно движка датчика;
• следить за изменением светового потока фар.

Если коррекция фар отсутствует, следует проверить работоспособность датчиков и исполнительных механизмов. В некоторых случаях они идентичны для левой и правой сторон. Чтобы убедиться в их работоспособности, датчики и приводы можно поменять местами. Наиболее частая причина отказа – неисправность электропроводки. В таком случае для ремонта необходима полная схема электрооборудования автомобиля.

Видео — ремонт и проверка корректора фар VW Golf 5:

Как сделать автокорректор фар своими руками

Если динамический автокорректор своими руками изготовить практически нереально, то электромеханический корректор (ЭМКФ) вполне можно сделать самостоятельно. Такое устройство может заменить гидравлический корректор на всех моделях отечественных автомобилей, для которых это предусмотрено конструкцией головной оптики.

Типовая конструкция электромеханического корректора состоит из моторредукторов, установленных на каждой фаре, и блока управления. Соответствующие компоненты можно приобрести в свободной продаже. Плюс вам понадобится паяльник, провода, крепёжные элементы, клеммы, колодки, кембрик, поливинилхлоридная трубка или другой изолирующий материал.
