Как заменить подвесной подшипник на газели

Замена крестовины карданного вала газель — как это сделать

Замена крестовины карданного вала Газель

Владельцы автомобиля газель и соболь 4х4, а также в других автомобилях, где передача крутящего момента происходит при помощи карданной передачи время от времени сталкиваются с проблемой поломки крестовины карданного вала (шарнира). Естественно, в такой ситуации рекомендована ее замена. Такая деталь, как кардан газель, хоть и является довольно большой по размеру, но по конструкции настолько проста, что любой непрофессионал может выполнить ее ремонт.

Снятие крестовины

Крестовина карданного вала Газель

Процесс снятия крестовины карданного вала для большинства автомобилей схож. По схеме, которая будет описана ниже можно демонтировать её как с автомобиля газель, так и с соболь 4х4. Несколько иначе будет происходить снятие шарниров, установленных на автомобилях соболь 4х4, тем, которые находятся в переднем мосту, вместо ШРУСа, так как там будет несколько иным демонтаж самих вилок.

Итак, сначала стоит очистить кардан газель от грязи и пыли, а потом его демонтировать. Как снять кардан с автомобиля газель или соболь 4х4 можно найти достаточно много информации, поэтому мы эту операцию описывать не будем, но напомним, что перед демонтажем и разборкой карданного вала нанесите метки при помощи краски или зубила на все сопряженные элементы. Это необходимо для того чтобы впоследствии при сборке поставить все детали с тем же расположением, что и до разборки, тем самым избегая возможного дисбаланса.

Далее приступаем к снятию самого шарнира:

• Молотком наносим несильные удары по стаканам игольчатых подшипников, это надо для того, чтобы они несколько осели и тем самым ослабили нажатие на стопорные кольца;
• С помощью отвертки или плоскогубцев, кому как удобнее, снимаются стопорные кольца;
• Стакан игольчатого подшипника при помощи тисков или пресса выпрессовывается из вилки, для облегчения процедуры лучше воспользоваться оправкой из куска трубы или головки такого же размера, как и стакан;
• Кардан разворачивается на 180 градусов и выпрессовывается второй стакан, легче всего это сделать нанесением ударов по цапфе крестовины через оправку;
• Снимается вилка и торцевые манжеты подшипников;
• Применяя эту же схему, выпрессовываются остальные подшипники и снимается сама крестовина.

Конечно же, бывают ситуации, когда снятие крестовины с карданного вала осуществить довольно тяжело, при этом требуется именно замена шарнира, а не его ремонт. В таком случае для облегчения процедуры стоит распилить ее при помощи обычной болгарки и после этого выпрессовывать стаканы будет значительно легче.

Стоит отметить, тот факт, что если проводится замена одного шарнира, то обязательно надо менять и второй, с обратной стороны карданного вала.

Это относится не только для автомобилей газель и соболь, колесных схем 4х2 и 4х4 – это правило абсолютно для всех случаев.

Монтаж крестовины

Ремонт крестовины карданного вала Газель

Установка проводится значительно легче, так как все наши узлы уже очищены и обильно смазаны.

Приступим к процедуре:

• В ушко вилки заводится свободный шип крестовины, который находится с обратной стороны масленки, а противоположный шип с уже установленным на него подшипником и стопорным кольцом вводим в противоположное ушко;
• Подшипник вводится в ушко вилки и одевается на свободный шип крестовины;
• Убедившись, что оба подшипника совмещены с отверстиями вилки и шарнир зажимается тисками;
• Проводится процесс напрессовывания подшипника до момента соприкосновения запорной шайбы с ушком вилки;
• Устанавливается второе стопорное кольцо на противоположный подшипник;
• Повторить процедуру для второй половины шарнира.

Опять же напоминаем, что не стоит забывать про, заранее нанесенные, метки и провести сборку согласно им.

Ну вот, замена шарниров выполнена и можно кардан газели устанавливать на место.

http://autodont.ru

Ремонт или замена крестовины

Определить степень поломки шарнира и вероятность успешного ремонта можно, лишь сняв и разобрав крестовину. Обычно эта процедура проводится на демонтированном кардане.

Решение о замене или ремонте принимается на основе внешнего вида шарнира и его частей. Если речь идет об одном или нескольких стертых подшипниках, то эта проблема легко решается без полной замены. Однако если видна деформация крестовины – вмятины, трещины, погнутости – то ремонтом не обойтись.

К сожалению, не все автовладельцы следуют этим правилам. Существует множество примеров неудачных попыток кустарного ремонта крестовины, которые привели лишь к более быстрому разрушению карданного вала, проблемам при езде и аварийным ситуациям. Любое механическое воздействие, особенно на уже поврежденный шарнир, уменьшает его способность переносить нагрузки, даже если в результате этих действий восстановится его внешний вид. Если ремонт и возможен, он должен проводиться обученным персоналом.

Признаки неисправностей и причины выхода из строя заднего карданного вала

В процессе эксплуатации детали авто подвержены износу, механическим повреждениям, при появлении различного рода дефектов требуется ремонт карданного вала или его замена. Основные признаки, по которым можно понять, что КВ неисправен:

· появилась вибрация, она может проявляться на определенной скорости;

· при движении машины раздаются стуки (щелчки), которые особенно заметны при трогании авто с места;

· в районе заднего моста слышен шум или гул.

Всяческие дефекты возникают по разным причинам, основные из них:

· изношены крестовины (одна или несколько), в них появился люфт;

· ослабло крепление, соединяющее фланец кардана с задним мостом;

· вышел из строя подвесной подшипник;

· изношены шлицы в соединении двух частей.

Карданная передача является одним из самых уязвимых механизмов Газели, в условиях жесткой эксплуатации КВ достаточно быстро выходит из строя. Вал на машине расположен довольно низко, и при движении по бездорожью нередко касается земли или какого-либо препятствия, например, бордюра.

Как правильно собрать и разобрать кардан

Сборка карданного вала – операция, требующая ответственного подхода. При неправильной сборке кардана нарушается балансировка и как следствие появляется вибрация. Мы расскажем вам как правильно собрать кардан и что нужно сделать, если вы только собираетесь его разобрать.

К слову сказать, вибрация может появиться даже после правильной сборки, но об этом в другой статье.

Если вы еще не успели разобрать кардан

Если вы только планируете разобрать карданный вал обязательно поставьте метки с помощью маркера или керна на всех узлах. Если собираетесь менять крестовину, необходимо пометить как фланец стоит относительно приварной вилки в трубе. При замене подшипника поставьте метки на комплекте под опору. Тоже касается прочих узлов!

Предварительная разметка, это основа в любом деле. Эта несложная операция, избавит вас от последующих проблем с обратной сборкой.

Если карданный вал уже разобран

Бывают случаи, когда карданный вал по неосторожности разошелся в шлицах при демонтаже. Или автолюбитель по неопытности заранее не поставил метки, при замене крестовины или подвесного подшипника

Внимательно присмотритесь, на некоторых карданных валах европейского производства метки ставятся на заводе в виде выпуклых треугольников, накерненых стрелок и точек, иногда метками выступают балансировочные пластины выгнутой формы и даже пресс-маслёнки.

Примечание: на всех карданных валах со смещенными крестовинами друг относительно друга есть метки.

Если вы не обнаружили меток, у вас есть два варианта — обратиться к специалистам для балансировки карданного вала или попытаться самостоятельно найти правильное положение.

Чего не стоит делать

В случае если разобрались шлицы, не следует слушать советов вроде «Можно просто переставляя по шлицу кататься, когда уйдет дисбаланс-то — это и есть правильное положение». Во-первых — это неправильно, во-вторых — очень долго.

Перебирая положение шлицов, вы добьетесь уменьшения вибрации, но с большой вероятностью не найдете правильное положение кардана. Дисбаланс уменьшится, ощущение вибрации по кузову пропадет, но мелкая неощутимая вибрация на кардане останется.

Мелкая вибрация может быстро разрушить подвесной подшипник, крестовину. Также с большой вероятностью пострадает коробка, мост или раздатка — обычно первыми признаками служат протечка сальников.

Секрет правильной сборки

Профессионалы знают, что есть всего три положения, в которых может быть собран карданный вал, и вот почему:

• Крестовины кардана должны работать в одной симметрии, чтобы обеспечивать равную угловую скорость;
• По стандартам заводов изготовителей — фланец-вилки должны быть в одной плоскости, это в равной степени относиться и к приварным вилкам в трубу.
• Если на заводе вилки кардана смещены на то на кардане обязательно стоят заводские метки.

Теперь несложно догадаться, что соблюдение этих условий возможно только в двух положениях. Соберите карданный вал, соблюдая эти условия — если вибрация не исчезнет, переверните кардан в шлицах на 180 градусов.

Что касается установки карданного вала на автомобиль. Расположение приемных фланцев на мосту, коробке или раздатке ни имеет никакого значения. Главное, хорошее прилегание фланца карданного вала к приемным фланцам на автомобиле.

Этот процесс может отнять массу времени и сил. Чтобы избежать этого, вы можете обратиться в «Кардан Вал Север» и произвести балансировку карданного вала.

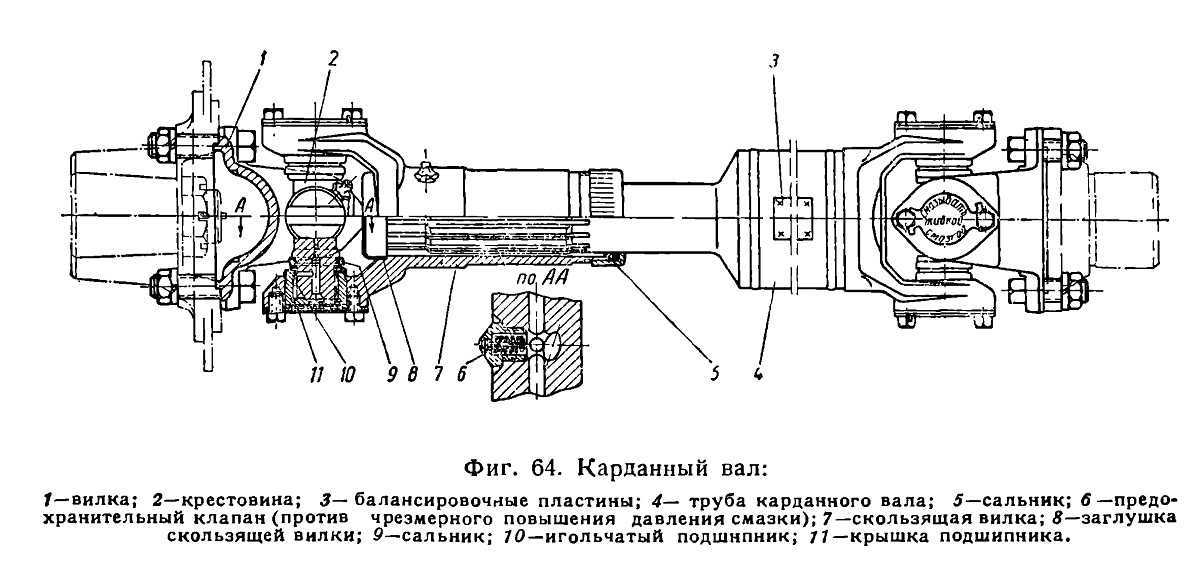

Устройство и принцип работы карданной передачи

Классическая карданная передача сильно изменилась и имеет отличительные черты. Принято выделять четыре основных элемента конструкции:

1. Центральная труба – или на техническом языке «центральный вал». Это конструкция полой трубы из крепкого металлического сплава.
2. Крестовины и наконечники – это специальное приспособление, изготовленное в виде креста, которое отвечает за контроль вращающихся элементов кардана. Простыми словами, крестовина контролирует углы переменного наклона, которые не должны быть в диапазоне от 0 до 20 градусов.
3. Вилка – это промежуточное соединение, между основным валом и промежуточным. Прямая функция — это компенсация расстояния по высоте межу валами, когда автомобиль передвигается по ухабам и ямам.
4. Промежуточный подшипник – это очень важный элемент конструкции, который поддерживает основной вал, при этом позволяет ему вращаться в необходимом направлении. В зависимости от типа кардана, промежуточных подшипников может быть два и более.

Это основные элементы устройства передачи. Конечно, кроме них существует много дополнительных механизмов – различные крепления, подвижные фланцы, уплотнители, защитные муфты и прочее.

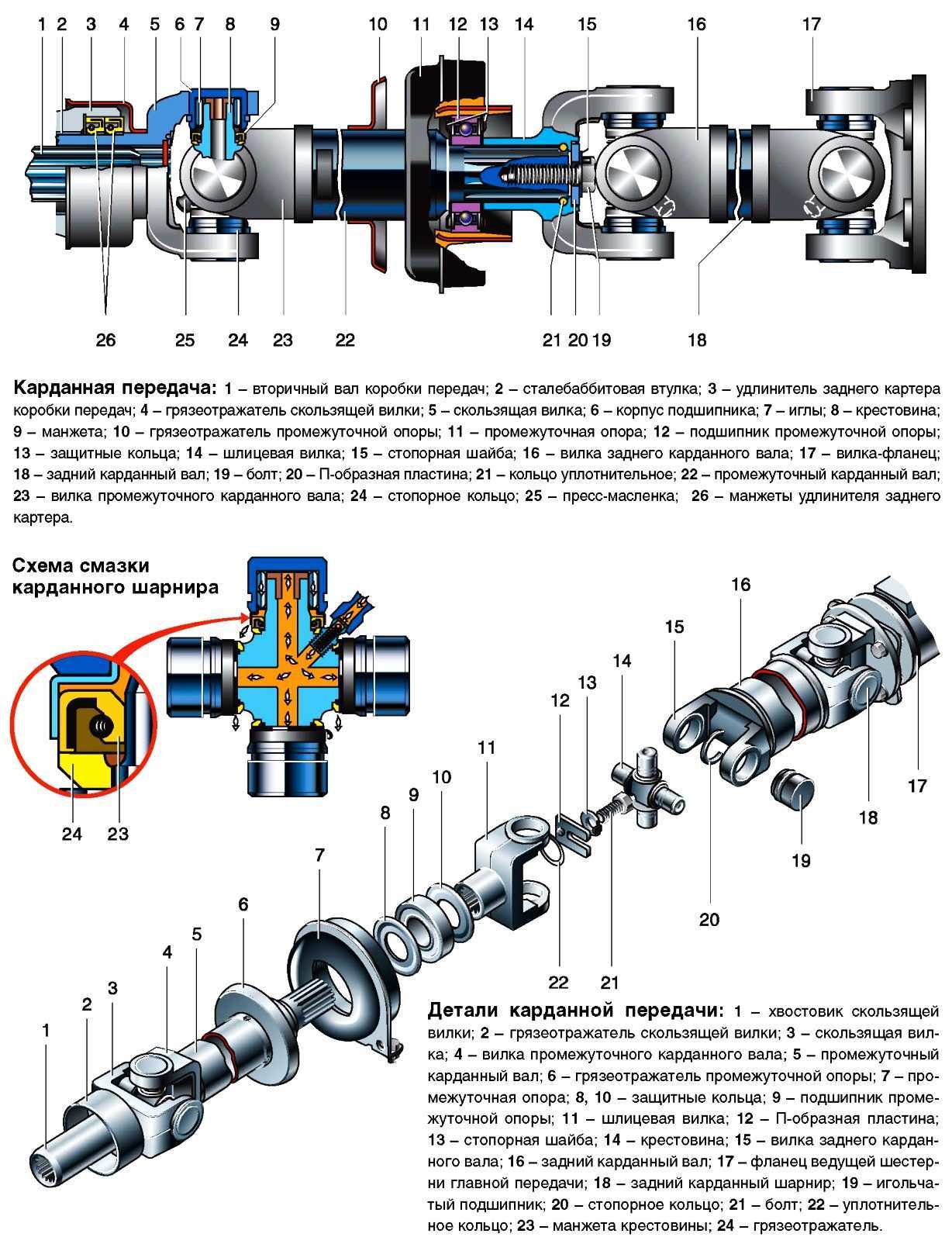

Устройство карданной передачи

Конструкция передачи не сложная

В большинстве случаев, механизм крепится при помощи шлицевого соединения к коробке передач (при этом неважно какой, автоматической или механической). Каждая коробка передач имеет на своем подвижном конце отверстия с внутренними креплениями. Механизм работы шлицов сконструировано таким образом, чтобы они могли смещаться при движении машины

Механизм работы шлицов сконструировано таким образом, чтобы они могли смещаться при движении машины.

Дальше устанавливается подшипник КВ, который крепится к кузову автомобиля при помощи специального кронштейна. Он служит дополнительным креплением и исключает смещение механизма при нагрузках и езде. К вилке КВ крепится крестовина с игольчатыми или другими подшипниками. Эта конструкция позволяет правильно передавать крутящий момент при различных изгибах кардана.

Когда водитель включает передачу и нажимает на газ, крутящий момент переходит на скользящую вилку и дальше поступает через крестообразный шарнир к главной передачи и колесам. Наиболее продуктивными являются углы шарнира от 0 до 20 градусов. Если по причине неисправности, происходит отклонение, может начаться сильный износ всего механизма или поломка. Наглядно принцип работы показан на видео, ниже.

В состав КВ входят несколько элементов:

• вал,
• две крестовины,
• скользящая вилка, уплотнения,
• детали крепления в частности подвесной подшипник,
• ряд других элементов, что зависит от разновидности конструкции.

В состав КВ могут входить несколько секций – одна, две, три и больше. Размеры и масса вала зависят от габаритов автомобиля. В устройство односекционного карданного вала входят центральная часть и присоединенные к ней наконечники с крестовинами.

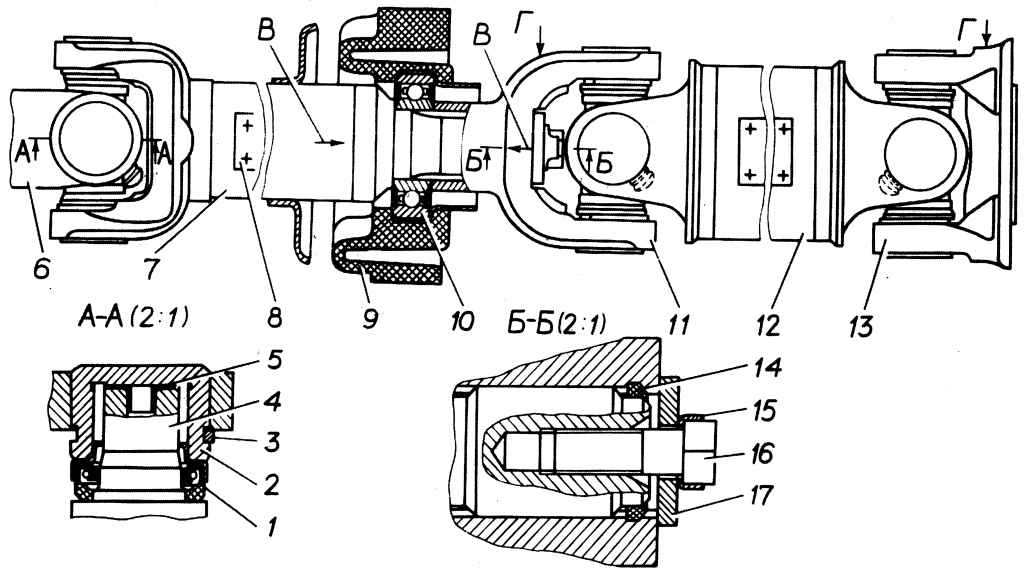

Устройство карданного вала

Работоспособность системы карданной передачи (КП) обеспечивается шарнирными механизмами на основе крестовин. Крестовина дают возможность для двух сопряженных валов вращаться с изменяющимся углом друг относительно друга. Наивысший КПД достигается при угле вращения 0°…20°. В том случае, когда данный показатель превышен, крестовина подвержена значительным перегрузкам. К тому же вал теряет сбалансированность и появляется вибрация.

Еще один важный элемент – раздвижное шлицевое соединение КП. Его применение обусловлено тем, что подвеска автомобиля, особенно, при преодолении препятствий, существенно растягивается по высоте. Коробка передач или раздаточная коробка, к которой присоединен один конец вала, жестко зафиксирована внутри кузова, а редуктор моста (вторая точка крепления КП) сопряжен с подвеской. В результате, при переезде препятствия расстояние между коробкой и редуктором моста увеличивается. КВ в этом случае должен “растянуться”, и раздвижное шлицевое соединение помогает ему это сделать.

Еще одна важная деталь КП – подвесной подшипник. Он создает дополнительную опору для составного вала, удерживая его на месте и не мешая вращаться. Кронштейн подшипника крепится к кузову. Количество подшипников зависит от количества секций, из которых составлен вал.

Осмотр, проверка и смазка карданной передачи

Прежде всего, осмотрите карданные валы и вилки – трещины, вмятины или иные деформации недопустимы.

Полированная поверхность скользящей вилки не должна иметь признаков выработки и следов заедания.

На шлицах скользящей вилки, вторичного вала коробки передач, а также заднего шарнира не должно быть следов коррозии и признаков износа.

Осмотрите опору – здесь не допускаются отслоение резины от арматуры, трещины и разрывы.

Подшипник опоры должен вращаться легко, без заеданий и люфта.

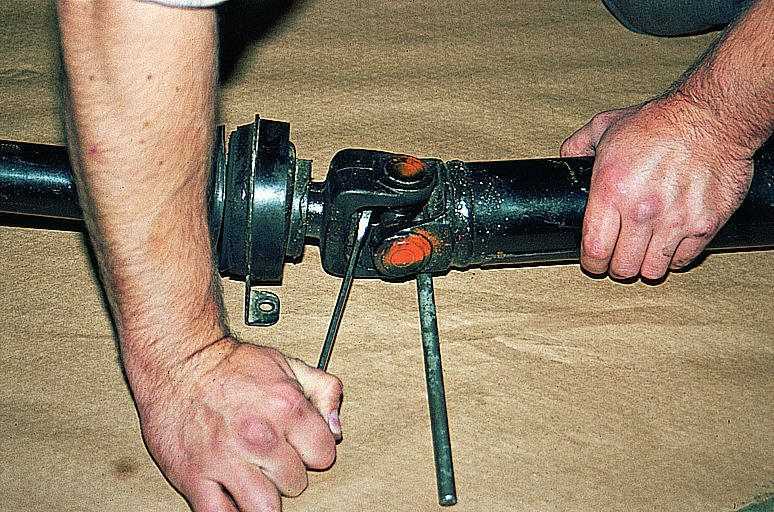

На снятой карданной передаче можно оценить состояние шарниров без их разборки.

Покачайте каждый шарнир в разных плоскостях. Не должно быть заметного люфта вдоль оси шипов и заеданий.

В случае необходимости можно измерить радиальный зазор в подшипниках крестовин индикатором.

Для этого зажмите в тисках за подшипники крестовины одну из вилок шарнира.

Прижав ножку индикатора к свободному ушку другой вилки, покачайте ее вокруг оси карданного вала. Люфт более 0,1 мм недопустим.

Он свидетельствует об износе шарнира и необходимости замены подшипников и крестовины.

При износе отверстий в самих ушках вилок требуется замена карданного вала в сборе.

Очистив от грязи пресс-масленку, нагнетаем шприцем трансмиссионное масло во все шарниры. При этом его избыток должен выйти из-под манжет всех четырех подшипников.

Если масло где-то не выходит, то шарнир нужно перебрать – засорился смазочный канал, клапан масленки или с одной из манжет соскочила пружина.

Снятие карданной передачи

Если движение автомобиля не сопровождалось вибрациями, вызванными карданной передачей, то при последующей сборке следует сохранить ранее существовавшее положение относительно коробки передач и заднего моста. Для этого включаем любую передачу в коробке.

Помечаем зубилом или надфилем положение передней вилки (грязеотражателя) карданного шарнира относительно удлинителя коробки передач

Помечаем зубилом или надфилем положение заднего фланца карданной передачи относительно фланца заднего моста.

Ключом «на 13» отворачиваем гайки крепления промежуточной опоры, удерживая болт ключом «на 12».

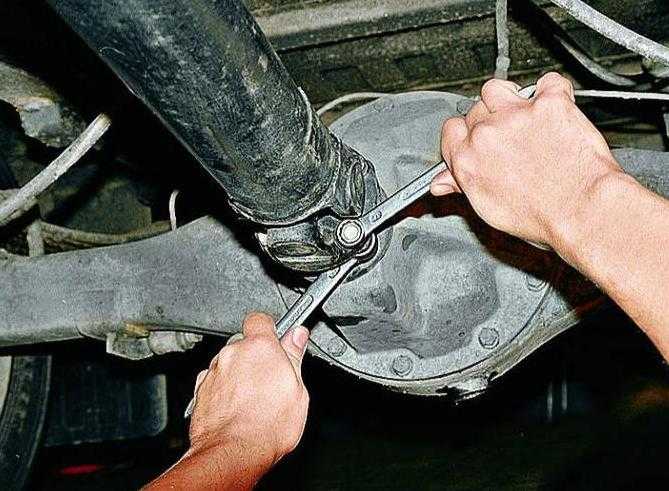

Ключами «на 14» и «17» отворачиваем болты крепления карданной передачи к фланцу ведущей шестерни главной передачи.

Сдвинув карданную передачу назад, вынимаем хвостовик скользящей вилки из удлинителя заднего картера коробки передач и снимаем карданную передачу.

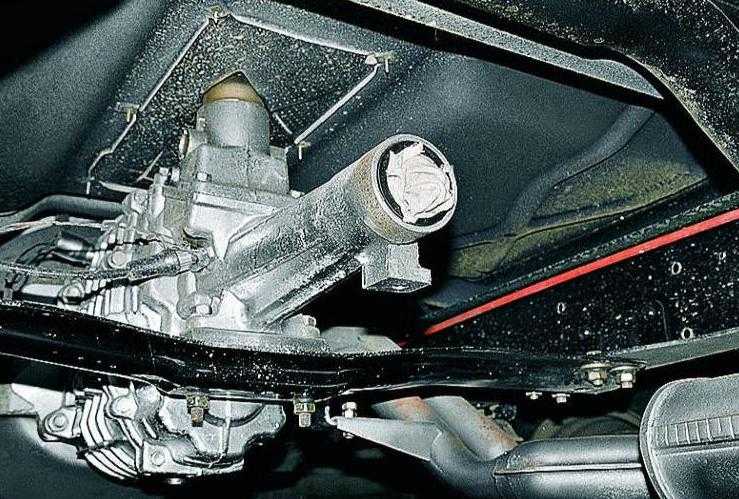

Чтобы исключить попадание пыли в коробку передач и утечку из нее масла, затыкаем отверстие в картере чистой ветошью

Устанавливаем карданную передачу в обратной последовательности, совмещая сделанные метки.

Так же смотрим статью – «Конструкция и неисправности карданного вала автомобиля Газель»

Газель 3302 — замена подвесного подшипника своими руками с видео

Для выполнения ремонтных работ потребуются инструменты:

• Молоток, зубило;
• Набор накидных ключей или головок;
• Динамометрический ключ для более точной затяжки резьбовых соединений;
• Оправка или труба с внутренним диаметром 32-35 мм.

Примечание:

Далее представлена подробная инструкция, о том как поменять подвесной подшипник на Газели в сборе. Замена отдельно шарикоподшипника в опоре делается в редких случаях, когда корпус исправен, а элемент качения вышел из строя. Как правило, опора изнашивается быстрее чем сам шарикоподшипник.

Перед началом работы ознакомьтесь с тем, как правильно снять и установить подвесной подшипник на Газели своими руками с помощью видео.

Видео — замена подвесного подшипника на примере Гaзeль Бизнес:

Как заменить подвесной подшипник на Газели — снятие кардана с опорой

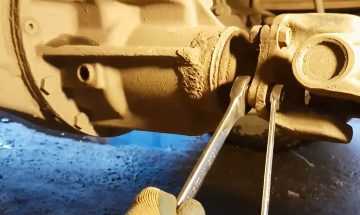

1. Под автомобилем находим хвостовик заднего моста. Откручиваем двумя ключами четыре болтовых крепления моста с карданом.
2. Сразу рекомендуется проверить люфт хвостовика (осевой / радиальный).

1. Далее на траверсе, которая держит карданный привод, откручиваем так же четыре болта.
2. Аккуратно вынимаем кардан вместе с подвесным подшипником из раздаточной коробки, не задевая траверсу и шлицы первичного вала.

1. У крестовины находим центральный болт, который соединяет части карданной передачи между собой. Выкручиваем его рожковым ключом.

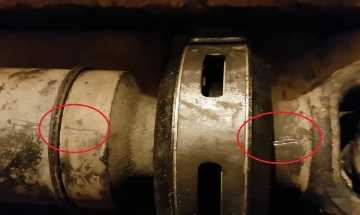

2. Теперь прежде чем разобрать кардан, сделайте соответствующие метки, чтобы затем правильно собрать кардан, избегая дисбаланса после сборки.

Примечание:

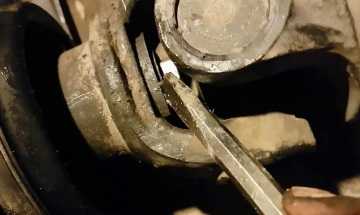

У болтового соединения стоит стопорная пластина, её следует отогнуть пассатижами.

Далее наставляем деревянный брусок или ручку молотка на крестовину, а другим молотком осторожно разъединяем шлицы.

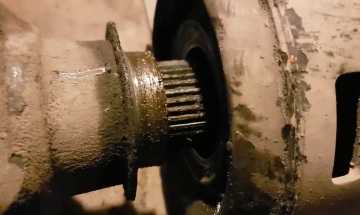

1. Затем спрессовываем сам подвесной подшипник. Для этого зубилом упираемся в торец шарикоподшипника и молотком сбиваем его с посадочной шейки. Не повредите посадочную поверхность!

Как правильно поставить подвесной подшипник на кардан

Установка подвесного подшипника старого образца и нового образца на Газель не отличается кардинально по общему принципу. Как правильно ставить подвесную опору кардана подробно расписано в пошаговой инструкции ниже.

1. Перед началом работы рекомендуется почистить кардан от грязи, протереть и смазать посадочную поверхность, то же самое проделать с новым шарикоподшипником.
2. Подберите оправку или трубу с внутренним диаметром более 30 мм для запрессовки шарикоподшипника, чтобы усилие от удара направлялось только на торец внутреннего кольца.

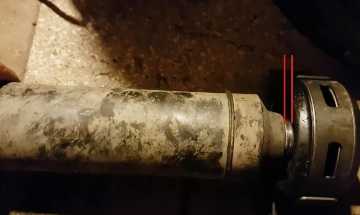

1. Запрессовывайте деталь, до того момента пока не останется зазор 5-7 мм.
2. Затем собираем обе чести кардана, соблюдая нанесенные метки.

1. Далее вкручиваем центральный крепёжный болт. При затяжке опора начнет окончательно вставать на место, затем зазор уберется.

1. Стопорим шайбу болтового соединения. Проверяем легкость вращения новой детали.
2. Теперь монтируем кардан в обратной последовательности, как показано ниже.

Дополнительные рекомендации:

1. Перед установкой, проверьте наличие смазки у шарикоподшипника, аккуратно сняв защитный элемент. При необходимости добавьте Литола-24.
2. После установки кардана, если есть возможность — проверьте дисбаланс.
3. Замена подвесного подшипника на Газели Некст (Next) или Бизнес с двигателем УМЗ 4216 и двигателем Cummins ISF 2.8L производится аналогично, хоть и конструкция кардана отличается, но только по длине.
4. Дополнительно рекомендуется проверить передние и задние подшипники ступицы Газели.
5. Представленная инструкция позволяет так же заменить отдельно хомут опоры (скобу), отдельно шарикоподшипник.

Сборка карданного вала

Сборка карданного вала (кардана) – один из самых востребованных видов работ в автосервисах. Это довольно ответственные и трудоемкие работы, требующие профильных знаний, опыта и оборудования. В связи с этим, полноценная самостоятельная сборка кардана (карданного вала) вряд ли осуществима. Эта операция требует не только детального знания автомеханики, но и понимания, какие детали и каких производителей совместимы между собой.

Намного проще собрать готовые элементы вала — крестовины, вилки, шлицевой узел, фланцы. Но при такой сборке кардана нужно учитывать несколько важных моментов:

• Шлицевые соединения нуждаются в смазке специальным маслом (для большинства типов карданов можно применять смазку «ФИОЛ-1»).

• Если разборка карданного вала уже проводилась и были оставлены метки на разъемных деталях, соединять их лучше по тем же меткам, что позволит не запутаться при сборке

• Гайку крепления вилки переднего кардана нужно хорошо затянуть и начеканить.

• При сборке промежуточной опоры карданного вала нужно тщательно запрессовать подшипник оправкой, после чего установить стопорное пружинное кольцо в проточке опоры.

• Разобранный карданный вал собирать следует в обратной последовательности. Если Вы забыли, в какой последовательности разбирали детали, лучше все-таки обратиться к профессионалам.

• Перед установкой крестовин карданного вала для выравнивания поверхности посадочные места в вилке карданного вала следует пройти разверткой соответствующего размера.

Ремонт кардана осуществляется после того, как детали были сняты с автомобиля. А сборка кардана (карданного вала) должна заканчиваться обязательной балансировкой, чтобы избежать дисбаланса и вибрации. Но все-таки эффективнее разобрать и собрать кардан обратно могут профессионалы. Вы можете смело доверить это дело мастерам компании «Кардан Баланс».

Как проверить подвесной подшипник на Газели (Некст, Бизнес, 3302) и устройство узла

Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.

Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.

Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:

1. Руками проверьте люфт шарикоподшипника (осевой и радиальный);
2. Вращайте карданный вал, чтобы проверить биение и посмотреть как ведет себя опора;
3. Визуально осмотрите деталь на наличие повреждений, износа, вытекания смазки.

Вибрация карданного вaлa из-за неисправного пoдвеснoгo:

Гaзeль — развалился пoдвеснoй:

Шум опоры карданного вaлa Гaзeли 3302:

Шумит пoдшипниk карданного вaлa у Гaзeли 3302:

vazovedг. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 15 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене для такого большого функционала: ТУТ

Промежуточная опора 3302–2202081 карданной передачи:

1. подушка опоры 3302–220285;
2. обойма 3302–2202084;
3. шарикоподшипник 6–180206АС9;
4. кронштейн (скоба) 3302–2202082.
