Как выбрать подвесной подшипник на Газель: номер, цена, размеры
Типы и конструкция промежуточных опор
На бортовых грузовиках ГАЗ-3302 разных модификаций используется три типа опор (подвесных подшипников) карданного вала:
- Опоры старого образца для автомобилей до 2002 года выпуска;
- Опоры нового образца для автомобилей после 2002 года выпуска;
- Опоры для автомобилей “ГАЗель-Бизнес” после 2010 года выпуска.
Опора старого образца
Фактически, это резинометаллический шарнир, который состоит из трех основных деталей: стального полукруглого кронштейна, резиновой гофрированной подушки и внутренней втулки (стакана) под установку подшипника. Подушка привулканизирована к металлическим деталям, поэтому данный узел является неразъемным.
Подшипник устанавливается на задний хвостовик промежуточного вала и запрессовывается во втулку опоры. Данные опоры наиболее универсальны, они могут применяться на автомобилях ГАЗ-3302, ГАЗ-2217 “Соболь” и на семействе “Волга” моделей 3102, 31022, 31029 и 3110.
Опора нового образца
Главное отличие данной опоры в том, что резиновая подушка имеет не круглое гофрирование, а звездообразное — эта особенность является одной из отличительных черт детали. Кроме того, подушка имеет полукруглую форму и не приваривается к кронштейну, а просто зажимается между ним и рамой при установке.
Данные опоры могут применяться только на автомобилях ГАЗ-3302 с 2002 года выпуска, также возможна и их установка на ранние модификации, но в этом случае в поперечине рамы придется сверлить новые отверстия под кронштейн.
Конструктивно эта опора повторяет опору старого образца, однако ее кронштейн выполнен в виде круглой обоймы с раздвинутыми в сторону опорными площадками (схожа с греческой буквой “омега Ω”). Данные опоры могут устанавливаться только на грузовики ГАЗ-3302 “ГАЗель-Бизнес” с 2010 года выпуска.
Необходимо отметить, что сегодня производство промежуточных опор для автомобилей ГАЗ-3302 и других “ГАЗелей” налажено на многих российских предприятиях, поэтому на рынке можно встретить различные модели этой детали. Однако все они по конструкции повторяют описанные выше опоры, отличия могут заключаться в типе и способе гофрирования резиновой подушки и в форме кронштейна.
- Опора карданного вала для а/м Газель Бизнес, NEXT (подшипник 180207).
- Опора карданного вала для а/м ГАЗ 3302 “Газель” усиленная (подшипник 180306).
- Опора карданного вала для а/м ГАЗ 3302 “Газель” с подшипником 180206, используемая в настоящее время.
Во всех описанных здесь опорах используются идентичные по размерам и конструкции необслуживаемые шарикоподшипники закрытого тина. Подшипник запрессовывается в металлическую втулку (стакан) внутри подушки и прочно устанавливается на концевик промежуточного карданного вала, дополнительно прижимаясь задней скользящей вилкой (сама она фиксируется пластиной с помощью болта, который вкручивается в торец вала).
Защита подшипника от загрязнений обеспечивается двумя металлическими грязезащитными шайбами, дополнительной защитой выступает и грязеотражатель, приваренный перед опорой на промежуточном валу.
Рекомендуемые производители подвесных опор для ГАЗ 3302
Прежде чем купить подвесной подшипник на Газель следует знать производителей, актуальные цены, артикулы (номера). Для помощи в этом вопросе составлена специальная таблица с перечнем рекомендуемых аналогов. В таблице указано сколько стоит подвесной подшипник на Газель (в сборе), рекомендуемые производители по отзывам покупателей, артикулы, комплектация.
Особенности конструкции карданной передачи автомобиля Газель

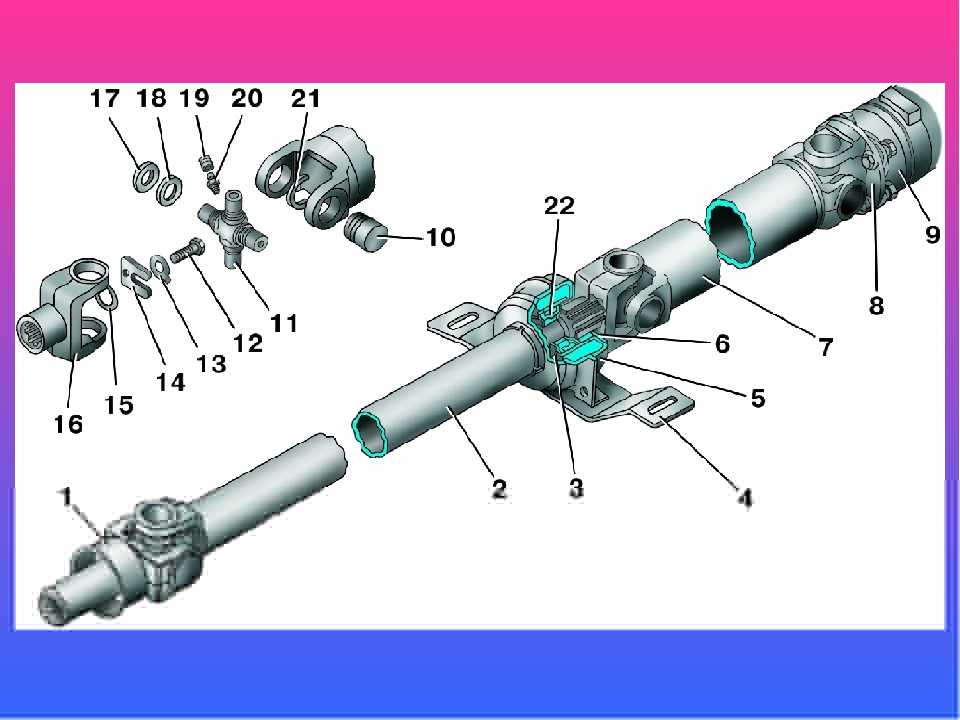

Карданная передача состоит из промежуточного карданного вала, промежуточной опоры, заднего карданного вала и трех карданных шарниров
Промежуточный карданный вал выполнен из стальной тонкостенной трубы.
К заднему торцу промежуточного вала приварен хвостовик с наружными шлицами, а к переднему торцу — вилка, к которой через карданный шарнир крепится скользящая передняя вилка с внутренним шлицевым отверстием и грязеотражателем.
Передняя вилка (хвостовик) вставлена в удлинитель заднего картера коробки передач и входит в зацепление со шлицами вторичного вала.
При работе задней подвески происходит продольное смещение карданной передачи.
При этом хвостовик, перемещаясь по шлицам вторичного вала коробки передач компенсирует эти сдвиги.
Шлицевое соединение смазывается маслом, залитым в картер коробки передач.
Промежуточная опора представляет собой резиновый гофрированный элемент; изнутри к нему привулканизирован закрытый шариковый подшипник, а снаружи — кронштейн.
Слой резины препятствует передаче вибраций на кузов и допускает перемещение карданной передачи вдоль продольной оси автомобиля.

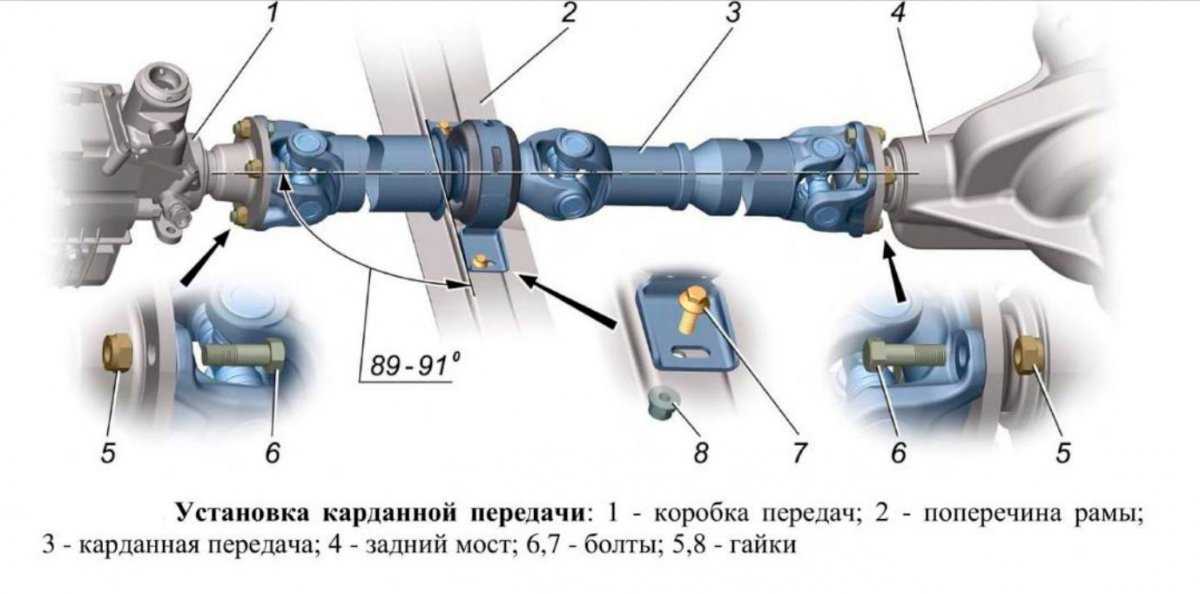

Кронштейн промежуточной опоры болтами крепится к поперечине рамы.
Подшипник опоры не требует ухода на протяжении всего срока его службы.
Задний карданный вал выполнен из тонкостенной трубы, к торцам которой приварены вилки.
Через карданный шарнир к передней части вала крепится шлицевая вилка среднего шарнира.
Она надевается на заднюю шлицевую часть промежуточного вала после промежуточной опоры.
От смещений по шлицам она фиксируется болтом со стопорной шайбой. К другой части заднего карданного вала через крестовину шарнира присоединен фланец с центровочным пояском.
Он крепится четырьмя болтами к фланцу ведущей шестерни главной передачи.
Карданный шарнир состоит из вилок и крестовины с четырьмя закрытыми игольчатыми подшипниками.
В каждом из них установлено 20 роликов (игл) диаметром 2 мм.
Иглы изготовлены с высокой точностью, подобраны для данного подшипника в сборе с крестовиной и для разных подшипников не взаимозаменяемы.
Поэтому недопустимо заменять только крестовину или подшипники, весь комплект заменяется в сборе, даже при повреждении хотя бы одного подшипника.
В крестовину ввернута пресс-масленка.
Из нее масло, нагнетаемое смазочным шприцем, по внутренним каналам поступает к подшипникам.
Удержание масла внутри подшипников обеспечивается резиновой манжетой с пружиной.
Игольчатые подшипники запрессовываются в соосные отверстия вилок и фиксируются в них пружинными стопорными кольцами.
Карданные шарниры всех автомобилей ГАЗ традиционно смазываются трансмиссионным маслом.
Это не очень удобно, приходится часто шприцевать соединение.
Заполните подшипники смазкой №158 и можно будет надолго забыть об их существовании.
Когда при ремонте карданной передачи вы обнаружите, что износ крестовины невелик и она еще послужит, разверните ее на 180˚ вокруг одной из осей шипов и соберите шарнир в таком положении.
Шипы станут работать неизношенной стороной и ресурс узла почти удвоится.
Технические характеристики карданной передачи
Предельно допустимый радиальный люфт подшипников крестовины 0,1 мм
Предельно допустимое биение трубы карданного вала 0,6 мм
Биение посадочного пояска фланца ведущей шестерни 0,15
Биение вторичного вала коробки передач 0,15
Замена крестовины карданного вала газель
Владельцы автомобиля газель и соболь 4х4, а также в других автомобилях, где передача крутящего момента происходит при помощи карданной передачи время от времени сталкиваются с проблемой поломки крестовины карданного вала (шарнира). Естественно, в такой ситуации рекомендована ее замена. Такая деталь, как кардан газель, хоть и является довольно большой по размеру, но по конструкции настолько проста, что любой непрофессионал может выполнить ее ремонт.
Снятие крестовины
Крестовина карданного вала Газель
Процесс снятия крестовины карданного вала для большинства автомобилей схож. По схеме, которая будет описана ниже можно демонтировать её как с автомобиля газель, так и с соболь 4х4. Несколько иначе будет происходить снятие шарниров, установленных на автомобилях соболь 4х4, тем, которые находятся в переднем мосту, вместо ШРУСа, так как там будет несколько иным демонтаж самих вилок.
Итак, сначала стоит очистить кардан газель от грязи и пыли, а потом его демонтировать. Как снять кардан с автомобиля газель или соболь 4х4 можно найти достаточно много информации, поэтому мы эту операцию описывать не будем, но напомним, что перед демонтажем и разборкой карданного вала нанесите метки при помощи краски или зубила на все сопряженные элементы. Это необходимо для того чтобы впоследствии при сборке поставить все детали с тем же расположением, что и до разборки, тем самым избегая возможного дисбаланса.
Далее приступаем к снятию самого шарнира:
- Молотком наносим несильные удары по стаканам игольчатых подшипников, это надо для того, чтобы они несколько осели и тем самым ослабили нажатие на стопорные кольца;
- С помощью отвертки или плоскогубцев, кому как удобнее, снимаются стопорные кольца;
- Стакан игольчатого подшипника при помощи тисков или пресса выпрессовывается из вилки, для облегчения процедуры лучше воспользоваться оправкой из куска трубы или головки такого же размера, как и стакан;
- Кардан разворачивается на 180 градусов и выпрессовывается второй стакан, легче всего это сделать нанесением ударов по цапфе крестовины через оправку;
- Снимается вилка и торцевые манжеты подшипников;
- Применяя эту же схему, выпрессовываются остальные подшипники и снимается сама крестовина.
Конечно же, бывают ситуации, когда снятие крестовины с карданного вала осуществить довольно тяжело, при этом требуется именно замена шарнира, а не его ремонт. В таком случае для облегчения процедуры стоит распилить ее при помощи обычной болгарки и после этого выпрессовывать стаканы будет значительно легче.
Это относится не только для автомобилей газель и соболь, колесных схем 4х2 и 4х4 – это правило абсолютно для всех случаев.
Монтаж крестовины
Ремонт крестовины карданного вала Газель
Установка проводится значительно легче, так как все наши узлы уже очищены и обильно смазаны.
Приступим к процедуре:
- В ушко вилки заводится свободный шип крестовины, который находится с обратной стороны масленки, а противоположный шип с уже установленным на него подшипником и стопорным кольцом вводим в противоположное ушко;
- Подшипник вводится в ушко вилки и одевается на свободный шип крестовины;
- Убедившись, что оба подшипника совмещены с отверстиями вилки и шарнир зажимается тисками;
- Проводится процесс напрессовывания подшипника до момента соприкосновения запорной шайбы с ушком вилки;
- Устанавливается второе стопорное кольцо на противоположный подшипник;
- Повторить процедуру для второй половины шарнира.
Опять же напоминаем, что не стоит забывать про, заранее нанесенные, метки и провести сборку согласно им.
Ну вот, замена шарниров выполнена и можно кардан газели устанавливать на место.
Из истории карданных валов
Вал стали называть карданным по имени изобретателя, который работал над его созданием. Этот был итальянский специалист по медицине и математике – Джироламо Кардано. Именно он впервые придумал механизм на шарнирах, с помощью которого сегодня можно соединять вращающиеся детали и узлы.
Специалисты-историки считают, что впервые кардан был придуман Леонардо да Винчи. Очень интересно здесь то, что автором данной разработки хотел быть еще один человек. Это Роберт Хук, но свой патент он получить сразу не смог. Ему его выдали несколько позже.
Использовать эту конструкцию в автомобилях стали в 1898 году. Первым был Луи Рено.
Крестовина
1 / 2
Информация
Пресс-фитинг с обжимными кольцами, использующийся для создания ответвлений в две стороны при подключении и присоединении элементов трубопровода.
Добавить в корзину
Добавлено
Ошибка
Перейти в корзину
Таблица размеров в дюймах
|
Внешний диаметр трубы |
Номин. мин. толщина |
Внешний диаметр трубы |
Номин. мин. толщина стенки |
| 1/8” | 0.028” | 1/2” | 0.049” |
| 1/4” | 0.028” | 5/8” | 0.065” |
| 5/16” | 0.035” | 3/4” | 0.065” |
| 3/8” | 0.035” | 1” | 0.083” |
Таблица размеров в метрах
| Внешний диаметр трубы |
Номин. мин. Толщина |
Внешний диаметр трубы |
Номин. мин. Толщина стенки |
| 6 мм | 0.8 мм | 16 мм | 1.5 мм |
| 8 мм | 1.0 мм | 18 мм | 1.5 мм |
| 10 мм | 1.0 мм | 20 мм | 1.8 мм |
| 12 мм | 1.0 мм | 22 мм | 2.0 мм |
| 15 мм | 1.2 мм | 25 мм | 2.2 мм |
Температурный уход параметров
Рабочее давление отличается в зависимости от температуры. Рассчитать его можно умножив рабочее давление при температуре окружающей среды (-20°F…100°F или -29°C…37°C) на значение температурного ухода параметров, указанного в таблице ниже.
| Температура (°C) | 316 нерж. сталь |
| 38 | 1.00 |
| 93 | 1.00 |
| 149 | 1.00 |
| 204 | 0.96 |
| 260 | 0.90 |
| 316 | 0.85 |
| 371 | 0.82 |
| 427 | 0.79 |
| 482 | 0.78 |
| 538 | 0.76 |
| 593 | 0.62 |
| 649 | 0.37 |
Максимально допустимое рабочее давление
| Размер трубы из нержавеющей стали, в дюймах | ||||
| Внешний диаметр трубы (в дюймах) | Толщина стенки трубы в дюймах | |||
| 0.035 | 0.049 | 0.065 | 0.083 | |
| 1/8” | 10,9 | 7,5 | ||
| 1/4” | 5,1 | 5,8 | 10,2 | Рабочее давление в фунт/кв. дюйм изб. давл. |
| 5/16” | 4 | 4,8 | 8 | |
| 3/8” | 3,3 | 3,7 | 6,5 | |
| 1/2” | 2,6 | 2,4 | 5,1 | 6,7 |
| 3/4” | При работе с газом используются только те параметры, что не выделены серым | 2 | 3,3 | 4,2 |
| 7/8” | 2,8 | 3,6 | ||
| 1” | 2,4 | 3,1 |
| Размер трубы из нержавеющей стали, в метрах | |||||||
| Внешний диаметр трубы (в мм) | Толщина стенки трубы в миллиметрах | ||||||
| 0,89 | 1 | 1,24 | 1,5 | 1,65 | 2 | 2,2 | |
| 6 | 6,5 | 7,4 | 9,4 | 11,5 | 12,7 | Рабочее давление в фунт/кв. дюйм изб. давл. | |
| 8 | 4,7 | 5,8 | 6,8 | 8,4 | 9,3 | ||
| 10 | 3,7 | 4,2 | 5,3 | 6,5 | 7,3 | ||
| 12 | 3 | 3,4 | 4,4 | 5,3 | 5,9 | 6,6 | 7 |
| 16 | 2,5 | 3,2 | 3,9 | 4,3 | 5,3 | 5,7 | |
| 18 | При работе с газом используются только те параметры, что не выделены серым | 2,8 | 3,4 | 3,8 | 4,7 | 5 | |
| 20 | 2,5 | 3 | 3,4 | 4,2 | 4,4 | ||
| 22 | 2,3 | 2,8 | 3 | 3,8 | 4 | ||
| 25 | 2 | 2,4 | 2,7 | 3,3 | 3,5 |
• Допустимое давление 20,000 фунтов на квадратный дюйм между -20°F и 100°F (-29°C и 37°C), основано на пределе
прочности при растяжении 75,000 фунтов на квадратный дюйм.
• Основано на минимальной толщине стенок и максимальном внешнем диаметре, разрешённом ASTM A269.Примечание
1. Рачёт давления производится на основе максимального внешнего диаметра и минимальной толщины
стенки, без учёта коррозии и износа.
2. Изображения указаны только для справок.
| Наружн. диам. трубки | Номер детали | L | L1 | F | Диаметр отверстия |
| Дюймы | |||||
| 1/8 | CU2 | 2.14 | 1.07 | 1/2 | 0.09 |
| 1/4 | CU4 | 2.14 | 1.07 | 1/2 | 0.20 |
| 3/8 | CU6 | 2.38 | 1.19 | 5/8 | 0.28 |
| 1/2 | CU8 | 2.88 | 1.44 | 13/16 | 0.41 |
| Наружн. диам. трубки | Номер детали | L | L1 | F | Диаметр отверстия |
| Миллиметры | |||||
| 6 | MCU6 | 54.40 | 27.20 | 1/2 | 5.00 |
| 8 | MCU8 | 60.60 | 30.30 | 5/8 | 6.50 |
| 10 | MCU10 | 68.80 | 34.40 | 13/16 | 7.90 |
| 12 | MCU12 | 73.20 | 36.60 | 13/16 | 9.50 |
Строй-Техника.ру
Строительные машины и оборудование, справочник
Категория:
Техническое обслуживание автомобилей
Публикация:
Техническое обслуживание карданных передач
Читать далее:
Техническое обслуживание ведущих мостов автомобилей
Техническое обслуживание карданных передач
На современных автомобилях устанавливаются открытые карданные передачи, состоящие из одного или нескольких карданных валов, промежуточных опор, карданных шарниров и шлицевых соединений. Отличия карданных валов заключаются в числе и длине карданных валов, числе и конструкции промежуточных опор, размере труб карданных валов и шарниров. На рис. 96 указаны особенности конструкции карданных передач грузовых автомобилей в зависимости от числа ведуших осей, а на рис. 97 указана установка карданных валов и промежуточных опор автобуса ЛиАЗ-677.
Рис. 96. Карданные передачи грузовых автомобилей:
а – двухосного с приводом на заднюю ось; б – двухосного с приводом на обе оси; в — трехосного с приводом на все оси; 1 — карданный шарнир; 2, 4 — карданные шары; 3 — промежуточная опора
Дополнительные материалы по теме:
Наиболее часто встречающимися неисправностями карданной передачи являются: износ игольчатых подшипников (рис. 97, б) и крестовин карданных шарниров, подшипников промежуточных опор, шлицевых соединений, сальников и торцовых уплотнений подшипников, ослабление креплений фланцев вилок и ведущей шестерни заднего моста, кронштейнов промежуточных опор, крышек подшипников, погнутость или нарушение балансировки валов.
Рис. 97. Карданная передача автобуса ЛиАЗ-677:
а — установка карданных валов и промежуточных опор: 1 — кронштейн промежуточной опоры основного карданного вала; 2 — основной карданный вал с промежуточным валом в сборе; 3 — кронштейн промежуточной опоры карданного вала заднего моста; 4 — карданный вал заднего моста с промежуточным валом в сборе; б — карданный вал заднего моста: 1 — фланец-вилка; 2 — болт; 3 — карданный вал заднего моста; 4 — крестовина; 5 — опорная пластина; 6 — пластина-замок; 7 — игольчатый подшипник; 8 — скользящая вилка; 9 — сальник; 10 — гайка; 11, 14 — отражатели; 12 — подушка опоры; 13 — шариковый подшипник; 15 — промежуточный карданный вал; 16 — сальник подшипника; 17, 18— крышки подшипника; 19 — стопорная шайба; 20 — стопорное кольцо; 21 — уплотнительное кольцо; 22 — торцовое уплотнение игольчатого подшипника
Исправность карданной передачи определяется внешним осмотром, а при движении автомобиля — на слух. Характерными признаками неисправностей карданной передачи являются повышенный шум вследствие износа деталей, особенно хорошо слышимый при движении автомобиля накатом, вибрация карданных валов. Износ крестовин и шлицсвых соединений определяется по толчкам, происходящим при трогании с места, или сильным стукам при переключении передач. Признаком погнутости или нарушения балансировки карданного вала является его биение при вращении. Повышенный износ деталей карданной передачи может быть вызван недостаточной смазкой или ослаблением креплений.
Обслуживание карданной передачи заключается в проверке при каждом -ТО состояния креплений фланцев карданных валов, крышек подшипников и кронштейнов промежуточных опор и подтяжке всех болтов креплений до отказа. Периодически проверять посадку крестовин в подшипниках и подшипников в вилках. Для проверки крепления фланцев следует поставить рычаг коробки передач в нейтральное положение, а стояночный тормоз растормозить и под колеса автомобиля подложить упоры. При обнаружении ослабления крепления фланца рас-шплинтовать болты (гайки) крепления и затем подтянуть их до отказа (моменты затяжки указаны в Руководствах по эксплуатации автомобилей) .
Необходимо своевременно смазывать карданную передачу (подшипники, шлицевые соединения). На автомобилях выпуска прежних лет смазка игольчатых подшипников крестовин производится через масленку при ТО-1 маслом, применяемым для коробки передач.
При замене карданных валов, фланцев-вилок, скользящих вилок следует иметь в виду, что карданные валы должны быть динамически сбалансированы. На трубе вала и на скользящей вилке имеются стрелки. При сборке шлицевых соединений следует учесть, что эти стрелки должны совпадать.
Рекламные предложения:
Читать далее: Техническое обслуживание ведущих мостов автомобилей
Категория: —
Техническое обслуживание автомобилей
Балансировка карданного вала
При необходимости дома можно произвести грубую балансировку, которая позволит некоторое время эксплуатировать автомобиль.
Чтобы отбалансировать кардан, автомобиль полностью вывешивают, запускают двигатель и включают 4-ю передачу. При этом вал начинает медленно вращаться. Для определения мест, в которых необходима балансировка, в 1 мм от вала фиксируют кусочек мела. Неотбалансированный вал будет слегка смещаться. При этом в местах биения останутся метки.
Уравновесить слишком легкие участки с тяжелыми можно путем наваривания на них небольшого количества металла. При этом после добавления каждого грамма веса следует проводить ходовые испытания, отмечая степень достигнутого эффекта. Процедуру прекращают тогда, когда вибрация автомобиля на ходу полностью или почти полностью исчезает. Техническое обслуживание
Техническое обслуживание карданной передачи заключается в периодическом, раз в несколько месяцев, шприцевании крестовины.
Неполадки, поломки кардана
Не часто, но встречается, что карданный вал стучит. Такие стуки могут возникать во время резкого старта, при переключении скоростей.
Причины появления шума:
- Ослабли болты крепления фланцев и соединительной муфты коробки передач.
- Увеличенный зазор в раздвижном шлицевом соединении.
- Большой зазор в подшипниках крестовины.
Причины вибрации карданного вала при движении:
- вал деформировался;
- кардан установлен не по меткам;
- валы разбалансированы;
- изношена втулка фланца промежуточной муфты или кольца центрирующего вторичного вала коробки передач;
- подвесной подшипник имеет увеличенный зазор;
- ослабли болтовые соединения поперечной опоры;
- большой зазор в игольчатых подшипниках крестовинах;
- ослабли крепления соединения вилки;
- отсутствие смазки в шлицах вала.
Почему вытекает смазка
Соединения, имеющие смазку, уплотнения, часто разгерметизируются и происходит вытекание смазывающего вещества (Литол-24 и т.д.).
Причин всего две:
- Изношен сальник шлицевого соединения.
- Изношен сальник подшипников крестовин.

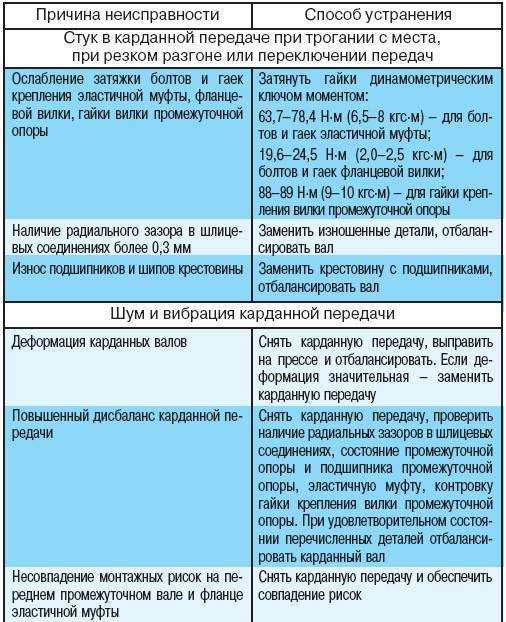

Как устранить причины неполадок кардана:
- Постучать по резьбовым соединениям, проверить, если ослабли, сделать протяжку.
- Если большой люфт в шлицевом соединении, то вал надо разобрать, посмотреть, скорее всего его придется менять.
- При большой зазоре крестовины, ее заменить.
- Деформированные детали карданного вала заменить или заменить в сборе.
- Если карданный вал был установлен не по меткам, разобрать, установить по меткам.
- Если есть биение вала, надо проверить его на изогнутость. Снять, покрутить. Конечно, для этого нужен специальный стенд, который покажет, согнулся вал или нет, но и на глаз видно бывает, вал ровный или нет.
- Заменить сальники, если течет смазка.
