Почему скрипит педаль сцепления на ВАЗ-2110
Специалисты отмечают, что педаль сцепления на ВАЗ-2110 не тугая, по сравнению с другими отечественными автомобилями. Это даже заметно в том случае, когда высыхает смазка на трущихся частях передачи выжимного усилия.
The following two tabs change content below.
Об эксперте:
Fan-avto
Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.
Причины
На схеме красными стрелками отмечены места, где может появляться скрип по причине отсутствия смазки.
Когда долго ездить на авто и не проводить его техосмотр, то это станет причиной того, что водитель будет чувствовать дискомфорт при движении, например, скрип при нажатии на педаль сцепления.
Обычно доработку и устранение такой неполадки проводят путем сверления большего диаметра отверстия на валу крепления педали к кронштейну кузова
Делать это можно и самому.
Перед работой важно найти подходящий по диаметру вал, который будет поставлен в гнездо.
После установки нового вала на него потребуется капать каждый день по 4-6 капель масла, пока он не приработается.
Масло будет попадать в зазор между втулкой и кронштейном, что предотвратить скрип педали при нажатии.
Другие возможные источники скрипа
Скрипеть может «бабышка» на втулке.
Держатель троса сцепления также может быть источником скрипа.

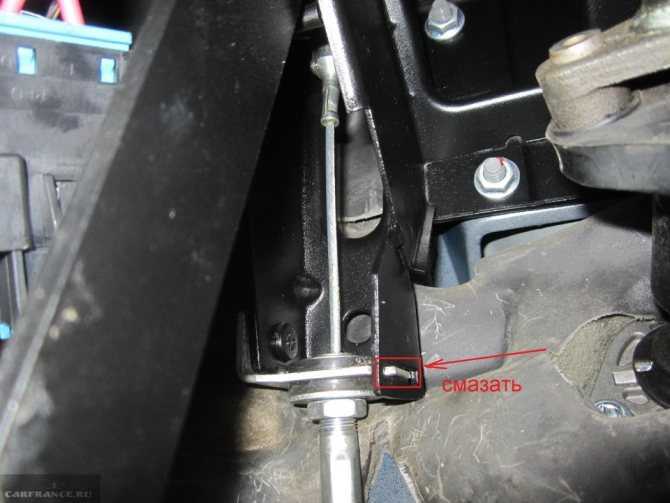

Палец крепления троса сцепления на педали.
Смазка пальца крепления педали тормоза.

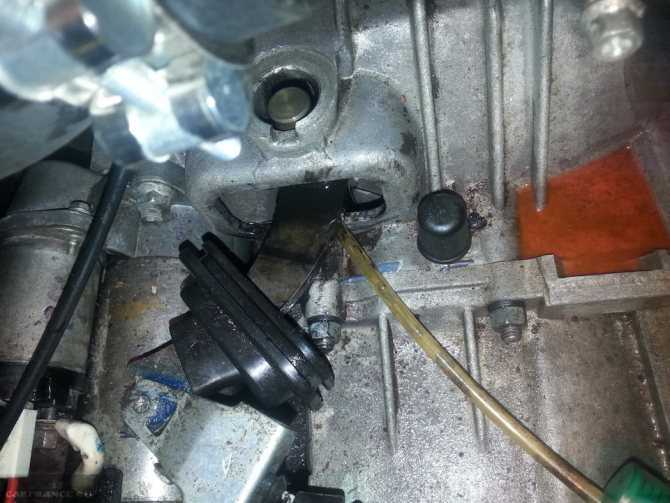

Смазка вала вилки сцепления через боковое отверстие.
Смазка оси вилки сцепления через отверстие в заглушке.
Диагностика других неисправностей и их симптомы
О неисправности в механизме свидетельствуют также посторонние шумы. Так повышенный уровень шума при выключении говорит об утечке смазки или износе подшипника выключения сцепления. Лучше его поменять.
Шум, возникающий когда отпускается педали сцепления, указывает на поломку или утерю упругости пружин демпфера, пружины вилки включения или поломке пластин, которые соединяют нажимной диск с кожухом.
Все перечисленные неисправности сцепления можно выявить с помощью несложной диагностики. Дальнейшая детальная проверка сцепления должна подсказать способы их устранения.
Telegram
Скрипит педаль сцепления на ВАЗ-2110
Автомобиль: ВАЗ-2110.Спрашивает: Дмитрий Аксёнов.Суть вопроса: стала скрипеть педаль сцепления на ВАЗ-2110, что делать?
Блинский, опять бяда! Стала скрипеть педаль сцепления на ВАЗ-2110. Сначала тихо скрипела, а теперь все сильнее. Осматривал там в педальном узле, пытался смазать, но не могу найти где. Что делать, если скрипит педаль всё сильнее?
Почему скрипит педаль сцепления на ВАЗ-2110
Специалисты отмечают, что педаль сцепления на ВАЗ-2110 не тугая, по сравнению с другими отечественными автомобилями. Это даже заметно в том случае, когда высыхает смазка на трущихся частях передачи выжимного усилия.
Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.
Причины
На схеме красными стрелками отмечены места, где может появляться скрип по причине отсутствия смазки.
Когда долго ездить на авто и не проводить его техосмотр, то это станет причиной того, что водитель будет чувствовать дискомфорт при движении, например, скрип при нажатии на педаль сцепления.
Обычно доработку и устранение такой неполадки проводят путем сверления большего диаметра отверстия на валу крепления педали к кронштейну кузова. Делать это можно и самому
Перед работой важно найти подходящий по диаметру вал, который будет поставлен в гнездо. После установки нового вала на него потребуется капать каждый день по 4-6 капель масла, пока он не приработается.
Масло будет попадать в зазор между втулкой и кронштейном, что предотвратить скрип педали при нажатии
Другие возможные источники скрипа
Скрипеть может «бабышка» на втулке.
Держатель троса сцепления также может быть источником скрипа.
Палец крепления троса сцепления на педали.
Смазка пальца крепления педали тормоза.
Смазка вала вилки сцепления через боковое отверстие.
Смазка оси вилки сцепления через отверстие в заглушке.
Выводы
После такого мероприятия педаль будет выжиматься легче. Для этого не потребуется проводить ремонт коробки. Такие доработки можно делать не только на ВАЗ 2110, но и на других авто новых моделей отечественного производства.
Почему щелкает педаль сцепления на Ладе Гранте
Нередко владельцы новой Лады Граны сетуют на щелканье узла сцепления. В большинстве случаев причина кроется в недостаточном количестве смазки тросика привода.
Самостоятельно смазать трос не сложно. Процедура смазывания описана выше, прочтите дополнительно в случае возникновения необходимости ремонта.

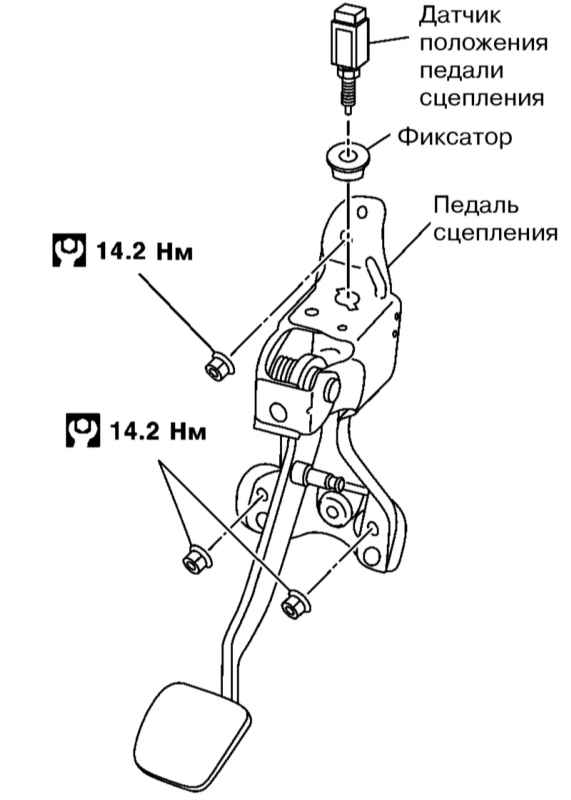

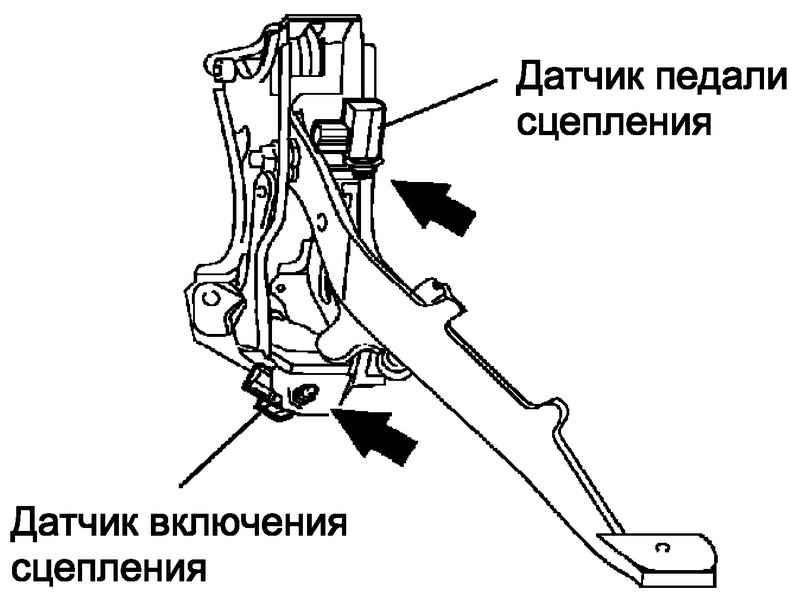

Иногда причина щелканья кроется в неисправном датчике (выключатель педали сцепления), расположенном с тыльной стороны. Для демонтажа с последующей заменой необходимо:
- Снять колодку с проводами, следующую от приборной панели.
- Выкрутить два саморезы, фиксирующие основу платы к педали, заменить деталь.
- Собрать в обратной последовательности.
Другие неисправности, такие как болтание педали, тугость хода, провал также связаны с растяжением троса, расслоением волокна, повреждением обмотки, изношенностью шарниров.

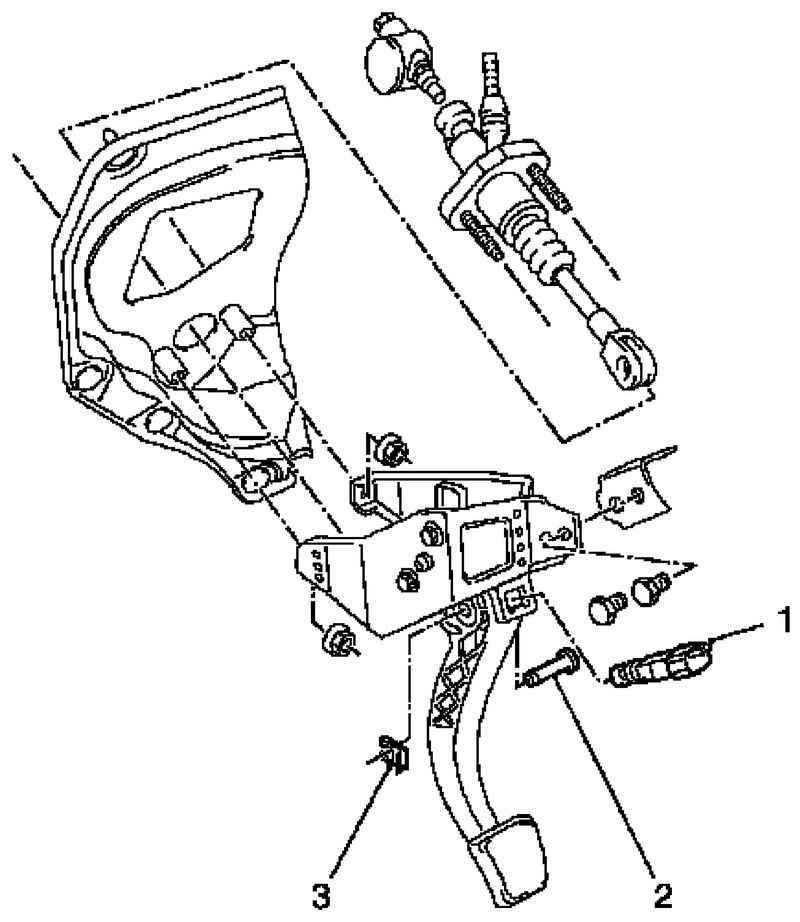

Механизм педали сцепления
Часто скрипы появляются в результате износа самого механизма крепления педали. Также шуметь может возвратный механизм. Эти проблемы возникают как в автомобилях с механическим приводом, так и с гидравлическим. Скрип в основном возникает при отпускании педали, когда часть деталей механизма освобождаются от нагрузки. В принципе, зная точно, как крепится педаль сцепления в конкретном автомобиле, несложно устранить неисправность. Скрипеть в педальном узле могут только механические сопряжения и возвратная пружина при нажатии. Проблема в большинстве машин одна — как добраться до блока педалей. В автомобилях с большим салоном сделать это немного проще, а попробуй развернуться в Калине или Дэу Матиз.
Скрипеть педаль сцепления может из-за износа механизма крепления педали

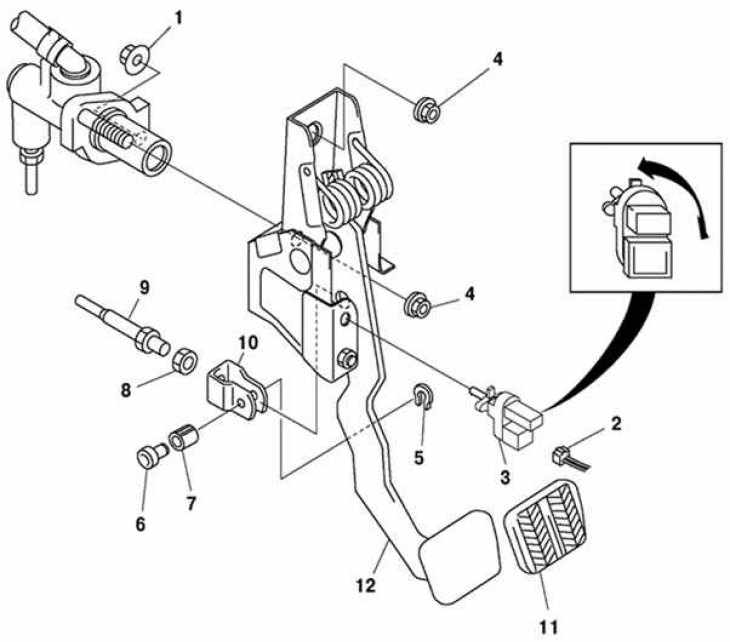

Как правило, педали во всех автомобилях подвешены на кронштейне и закреплены на оси, а легкий ход педали обеспечивают пластиковые втулки, через которые установлена педаль на оси. В принципе, втулки не смазываются, а только заменяются при сильном износе. Но скрипеть они могут независимо от срока службы. Для устранения скрипов лучше всего распрячь пружину и снять весь блок педалей. Заодно можно будет смазать и педаль тормоза. Проблема в том, что эта операция трудоемкая и занимает полдня времени. Вначале стоит попробовать прокапать втулки моторным маслом из шприца. Это сделать гораздо легче, чем смазывать блок педалей при полном демонтаже.
Причины скрипа
Причин почему скрипит педаль сцепления на Рено Логан может быть несколько:
- У сцепления износился тросик
- Загрязнился упор вилки
- Вышел из строя диск выжимной подшипник или износилась корзина
Первое что нужно сделать это понять откуда доносится звук. Если он слышан в районе педального узла то необходимо проверить у сцепления тросик, скорей всего он износился или порвался. Проблема с тросиком является самой распространённой и по этой причине педаль начинает туго выжимается и слышен неприятный скрип.
Если после замены шум остался и слышен в районе двигателя, то вполне возможно что на упор сцепления попала грязь, устранить ее можно обычной смазкой и очисткой, для этого:
- С вилки снимается тросик сцепления
- С основания вилки снимается резиновый пыльник
- В лево отводится вилка так чтобы между упором и ей появилось пространство
- Упор очищается и смазывается специальной смазкой для этого можно использовать ШРУС-24 или Литол
Сейчас читают: Замена сцепления Рено Логан 1,4и 1,6 своими руками: артикул и как отрегулировать | Новый Logan
Главное во время этой процедуры не смазать вал по которому перемещается выжимной подшипник, он должен находится в сухом состоянии.
Если после всех выполненных действий посторонний шум остался то проблема может быть в выжимном подшипнике, или из строя вышел выжимной диск с корзиной.
Как устранить скрип педали сцепления
Чтобы устранить неприятные звуки во время работы педали сцепления, в первую очередь необходимо выполнить регулировку зазора на вилке и нанести смазывающий состав на трущиеся поверхности деталей. Регулировку зазора проще всего выполнить, предварительно сняв воздушный фильтр автомобиля:
— отсоедините патрубок, перекрывающий подачу воздуха — отсоедините патрубок, подающий воздух на ресивер и датчик расхода воздуха — отсоедините сам фильтр, электрические жгуты и упоры.
Далее переходим непосредственно к регулировке зазора вилки. Информацию о необходимом зазоре вы можете узнать из инструкции/мануала к своему автомобилю, так как его значение разнится для каждой марки и модели машин.
1. Достаньте тросик сцепления, потянув его до упора по направлению движения автомобиля.
2. Установите необходимый зазор, путем закручивания специального пластикового барашка

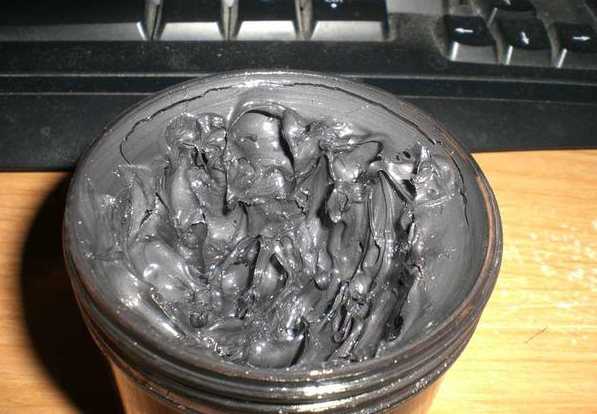

3. Обязательно смажьте детали с помощью специального средства, можно использовать универсальную WD-жидкость.
4. Снимите резиновую шайбу сцепления, достаньте из прорези край троса и тщательно очистите его поверхность от грязи.
5. Не забудьте обработать тросик и втулку смазкой. Также смажьте трос в районе гофры, для этого можно использовать медицинский шприц.
6. Втулки и вал также нуждаются в смазке, для проведения операции необходимо предварительно снять пыльник и приобрести специальную аэрозольную смесь на основе молибдена.
Таким образом, проблема скрипа педали сцепления может быть устранена самостоятельно, без обращения к специалистам СТО, что сэкономит не только ваш бюджет, но и время. * Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 (звонок по России бесплатный).
| Производитель | Номер детали* | Название детали |
| TOYOTA | PZ4550C0D090 | Смазка для шлицов сцепления EU/0,1Kg |
| GT OIL | 8809059407776 | Жидкость трансмиссионная GT Oil для АКПП и гидравлических сцеплений, 1L |
| GT OIL | 8809059407615 | Жидкость трансмиссионная GT Oil для АКПП, гидроусилителя руля и гидравлических сцеплений, 4L |
| HI-GEAR | HG5385R | Очиститель тормозов Hi-Gear, механизмы сцепления и электрооборудование, 0,41л |
| GT OIL | 8809059407646 | Жидкость трансмиссионная GT Oil для АКПП, гидроусилителя руля и гидравлических сцеплений, 20L |
* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 (звонок по России бесплатный).
| Производитель | Наименование | Номер детали | Применяемость* |
| VALEO | Комплект сцепления | DWK030 | CHEVROLET Aveo \ Lanos |
| VALEO | Комплект сцепления | DWK047 | CHEVROLET Aveo \ Lanos |
| VALEO | Комплект сцепления | 828053 | CHEVROLET Aveo \ Spark |
| VALEO | Комплект сцепления | DWK040 | CHEVROLET Aveo 2\ Rezzo |
| VALEO | Комплект сцепления | 826787 | CHEVROLET LACCETTI \ NUBIRA |
| VALEO | Комплект сцепления | 834056 | CHEVROLET LACCETTI \ NUBIRA |
| VALEO | Комплект сцепления | DWK027 | CHEVROLET Lanos |
| VALEO | Комплект сцепления | DWK037 | CHEVROLET Spark |
| VALEO | Комплект сцепления | 828053 | DAEWOO Matiz |
| VALEO | Комплект сцепления | DWK037 | DAEWOO Matiz |
| VALEO | Комплект сцепления | 826995 | HYUNDAI Accent |
| VALEO | Комплект сцепления | HDK204 | HYUNDAI Elantra \ Accent \ I20 |
| VALEO | Комплект сцепления | 826742 | HYUNDAI Getz 1,4 |
| VALEO | Комплект сцепления | HD90 | HYUNDAI H-100 |
| VALEO | Комплект сцепления | 826825 | HYUNDAI Santa Fe |
| VALEO | Комплект сцепления | 828005 | HYUNDAI Starex / Н1 |
| VALEO | Комплект сцепления | 826299 | HYUNDAI Соната Тагаз |
| VALEO | Комплект сцепления | 826995 | KIA Ceed 2007 — 2012 |
| VALEO | Комплект сцепления | 821115 | KIA Karens \ Sportage |
| VALEO | Комплект сцепления | MBK077 | Mitsubishi Pajero 3 \ Montero |
| VALEO | Комплект сцепления | 826426 | Mitsubishi L200 |
| VALEO | Комплект сцепления | 828600 | Mitsubishi Lancer 9 |
| VALEO | Комплект сцепления | DWK060 | Нет даных |
Возможные устройства
Различные способы управления выключением сцепления зависят от используемой схемы передачи усилия от педали к пружине ведущего диска, и могут включать:
- тросовый привод, который использует гибкий стальной трос, защищенный пластиковой или металлической оболочкой;
- гидравлический привод с вилкой, где усилие передается от штока педали к поршню главного цилиндра, затем давление жидкости передается на рабочий цилиндр, связанный с вилкой выключения;
- гидравлический привод с объединением выжимной муфты и рабочего гидроцилиндра.
Характер звуков, которые возникают при использовании педали сцепления, зависит от выбранной схемы привода. Хотя скрип может быть более распространенным и заметным в случае использования тросового привода, другие схемы также могут иметь эту проблему.
Скрип узла подвесной педали

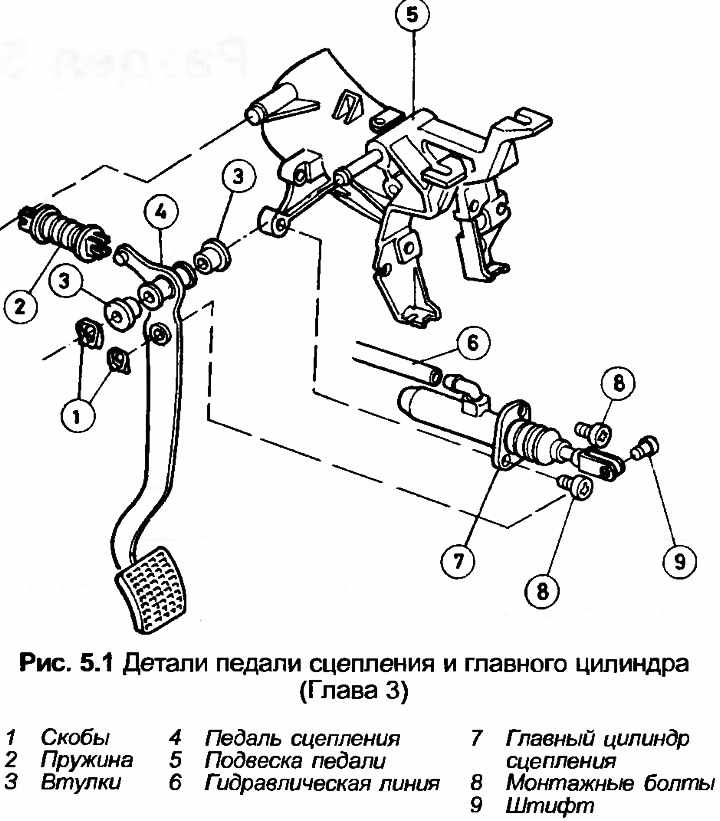

В верхней части педального узла есть вал, на котором подвешены педали через пластиковые втулки, изготовленные из материала, подобного капрону, чтобы работать бесшумно и не создавать трения. Однако, со временем эти втулки деградируют и могут стать причиной скрипа. Для решения этой проблемы можно заменить втулки, которые продаются в виде ремкомплектов, либо на время использовать смазку. Наиболее эффективна смазка на основе силикона, но при необходимости можно использовать любую, включая универсальный спрей типа WD40.
Скрип гибкого тросика
Тросы могут быть разделены на две категории: те, которые нуждаются в регулярной смазке, и те, которые имеют пластиковые вставки с низким коэффициентом трения и не требуют дополнительного масла, но должны быть заменены по истечении срока эксплуатации. Если у троса появился скрип, то его можно продолжить использовать, если нанести на него смазку. Трос может быть снят из оболочки и покрыт загущенным маслом типа «Литол» или другим подобным. Можно также использовать жидкие масла, которые вводятся постепенно в оболочку, не разбирая ее. Однако, если скрип троса продолжает присутствовать и сопровождается повышенным усилием на педали, то трос следует заменить, так как он может оборваться внезапно, что приведет к трудностям в управлении автомобилем.
Звуки от вилки
Рычаг вилки сцепления соединяет наконечник троса или гидроцилиндра с выжимным подшипником. Рычаг имеет опоры и расположен на кожухе сцепления. Скрип может возникать в трех точках контакта рычага: с приводом, муфтой выжимного подшипника и опорами кожуха, и все эти точки требуют смазки. Если вилка сильно изношена, то ее необходимо заменить вместе с пластиковыми втулками кожуха. Это часто делают при замене сцепления в целом.
Муфта выжимного подшипника
Если выжимной подшипник издает скрип, скрежет или вой, то это может быть связано не только с трением о вилку. Внутри самого подшипника может вырабатываться смазка, что приводит к катастрофическому износу. Трение подшипника о направляющую втулку зависит от состояния пластика выжимной муфты, по которой он перемещается к пружинным лепесткам корзины. Смазка не всегда предусматривается, так как условия работы подшипника не позволяют ей долго существовать, и она может стать причиной скрипа.
Если возникают такие проблемы, то подшипник следует заменить в комплекте с дисками.
Направляющая ведомого диска и подшипник маховика
Передняя часть ступицы сцепления перемещается по шлицам первичного вала коробки передач и опирается на подшипник коленвала, расположенный в центре маховика. Смазка в этом месте быстро изнашивается, что может привести к подклиниванию и скрипу. Восстановление смазки затруднительно и может потребовать снятия коробки передач. Решением проблемы является замена сцепления.
Звуки от корзины (ведущего диска с пружиной)
В кожухе ведущего диска, обычно, нет причин для появления скрипа. Однако, при износе лепестков или при использовании сложной и мощной пружины, возможны звуки. При этом, пружина теряет свои свойства и изнашивается в зоне лепестков, что может привести к деформации и потере четкости включения сцепления. В таком случае, комплект в сборе должен быть заменен.
Если проблемы с корзиной и ведущим диском не устраняются, то это может привести к повышенному износу поверхности маховика и локальным перегревам. Это опасно, так как массивная стальная деталь может покрыться трещинами и разрушиться от центробежных сил. Поэтому, сцепление необходимо заменить при первых признаках нарушений в его работе, и только в сборе, то есть диск, корзина, выжимная муфта, а иногда и вилка с опорами, а также подшипник в торце маховика.
Как устранить скрип педали сцепления калина?
Ситуация осложняется в том случае, если салон автомобиля небольшой, и чисто физически достаточно сложно подобраться к этому механизму. Сложнее всего ситуация обстоит с небольшими автомобилями, такими как lada калина или matiz.
Как устранить скрип педали сцепления калина:
- Можно конечно упростить задачу, и снять только втулки, заменив их. При замене втулок можно смазать детали машинным маслом. Многие автолюбители решают упростить себе задачу, и смазать машинным маслом пружину.
- Не советуем этого делать, так как остатки смазочной жидкости будут стекать, попадать в салон, пачкать ковролин и провоцировать возникновение сильного неприятного запаха. Можно воспользоваться раствором ВД-40, который состоит из керосина и машинного масла.
- Благодаря комбинированному составу растворитель разъедает всю пыль, которая находится на педали сцепления, убирает частички ржавчины, тем самым скрип исчезает.
- Однако из-за того, что ВД-40 практически не содержит смазочных веществ, масло, которое содержится в составе, быстро стекает, скрип может вернуться всего через 1-2 дня. Поэтому советуем воспользоваться специальной смазкой, которая не течет, хорошо держится на узлах автомобиля.
Почему может скрипеть сцепление
Скрип педали сцепления можно образно поделить на два типа:
- Так называемый легкий скрип. Такой скрип никак не влияет на педаль, и абсолютно никаким образом не влияет на ее работу. Скорее этот неприятный звук начинает раздражать водителя, создавая некомфортные условия для эксплуатации авто и вызывает огромное желание скорее покончить с этим. Очень часто он может возникать, когда температура воздуха на улице близится к нулю или ниже нуля (характерно для зимы). Как правило, в данных погодных условиях избавиться от него крайне сложно, так как он может появляться опять и опять. Он сам пропадает, когда автомобиль немного нагреется и сцепление со временем разработается и приходит в нормальное состояние.
- Жесткий или как его еще называют тяжелый скрип – это явный сигнал того, что надо провести диагностику системы, так как появление этого тяжелого звука подразумевает возникновение реальной угрозы поломки какой-нибудь из деталей, тесно связанных с данной педалью. Также можно заметить нестандартное поведение педали: она может туго ходить или работать с рывками. Это довольно серьезная проблема, которая требует неотложного ремонта, в противном случае он приведет к неисправности вилки или же к обрыву тросика.
Итак, давайте разбираться, почему скрипит педаль сцепления.
Одна их распространенных причин возникновения шума, исходящего от педали – это пластиковая втулка передачи. Втулка во время нажатия на педаль сцепления касается кронштейна, в результате происходит некоторое трение двух элементов, и от такого взаимодействия возникает неприятный звук.
Скрип педали сцепления также может возникнуть и в другой ситуации, к примеру, не присутствует смазочный материал в коробке на первичном валу. Звук в данном случае появляется в процессе работы педали, в месте, где расположен подшипник прижимной. В процессе работы вилка нажимает на данный подшипник, который в свою очередь взаимодействует с диском сцепления. От такого воздействия, несомненно, звук даст о себе знать и, как правило, резкое возникновение желания избавиться от него.
Скрип педали сцепления также может доноситься из моторного отсека. В данном случае также причина может быть в отсутствии на их поверхности смазочного материала.
В очень редких случаях скрип может происходить от нажимного пальца. В этом случае никакая диагностика и смазка не помогут, так как такой элемент не подлежит ремонту, а требует замены. Но не забудьте новую деталь хорошо смазать перед установкой.
Другие причины скрипа
Если в расчетах все идеально, а неприятный звук от вас не отстает, то нужно искать других виновников:
- Пластиковая втулка педали. Она может «притереться» к кронштейну и издавать скрипы. Тут все довольно просто, ищем место крепления, вероятно оно ослабло. Подтягиваем. Затем обязательно повторяем процедуру с тросиком
- Поводок наконечника. Вы заметите это еще на первом этапе. Если он скрипит, то надо поменять. Благо в продаже таких деталей полно, да и сам процесс замены не из трудных. Открутили старый — прикрутили новый. Затем снова замеры и регулировка по инструкции выше
- Потеря смазки первичного вала. Это уже проблема самой коробки. Тут решение понятно: смазка.
Если же вы провели все эти мероприятия по ремонту, но от неприятности так и не избавились, то лучшим советом будет визит в автосервис или к официальному дилеру. Расскажите мастеру о том, что вы самостоятельно пытались исправить, но результата не добились. Тогда он сразу будет искать в других местах и не потратит много времени на ремонт.
Обзор цен производителей
| Производитель | Цена (Руб.) | Ресурс (Тыс.км) |
| LADA 21901-1602210
оригинал |
От 634 | 100 |
| ASPCC260210 | От 465 | 75 – 80 |
| BRAND 219011602210 | От 300 | 75 – 80 |
| Поводок троса пластиковый
21901-1602266-00 |
От 150 | 40 |
| 21901-1602210-00
трос сцепления в сборе |
От 550 – 600 | 75 |
| 21901-1602210-00
трос сцепления в сборе |
–/– | 75 |
| ОАО «ПроСпорт» 26594516 | От 500 | 80 – 85 |
| ОАО «Вортекс» 5465465 | От 550 | 80 – 85 |
*цены актуальны состоянием на 29.10.2018 года.
Рекомендации по выбору деталей и комплектующих
Преобладающее большинство запчастей на Ладу Гранту – отечественного производства. Зарубежные аналоги не пользуются спросом ввиду дороговизны. В сравнении с «нашей» продукцией, импорт дороже на 10 – 15 %. Качество изготовления на одном и том же уровне.
При покупке запчастей и комплектующих всегда отдавайте предпочтение качественным, оригинальным деталям. Сверяйте соответствие каталожных артикулов с фактическими данными, указанными в инструкции по эксплуатации техническим средством.
При отсутствии опыта в обслуживании автомобиля, обращайтесь за квалифицированной помощью к специалистам СТО.
Виды привода сцепления
Независимо от того, какого типа привод, чем приводится вилка сцепления в действие, скрипеть может практически каждый узел или деталь. Все зависит от технического состояния и уровня ушатанности механизма привода. В большинстве современных машин используется однодисковое сухое сцепление. Сам механизм состоит из корзины сцепления, которая жестко зафиксирована к маховику коленчатого вала. Крутящий момент мотора передается через корзину на ведомый диск. Диск сцепления постоянно прижат к маховику мембранной пружиной или рычажно-пружинным механизмом. На прижимной механизм действует выжимной подшипник, который при передаче усилия на педаль выключает сцепление двигателя с ведомым диском и разъединяет тем самым мотор и коробку передач.
Основной источник надоедливого шума — это привод сцепления. Привод может быть механическим и гидравлическим. В основном. Есть еще электромагнитный привод, но он устанавливается крайне редко и только тогда, когда необходимо автоматизировать выключение сцепления. Чаще всего на автомобилях с ручным переключением передач. Устроены гидравлический и механический приводы по-разному, а скрипят одинаково. Усилие от педали передается на вилку сцепления при помощи троса или гидросистемы.
Видеоурок о принципе работы сцепления
Иногда в гидравлическом приводе устанавливают вакуумный усилитель. На недорогих автомобилях ВАЗ 2114, 2110, 2112, Дэу Нексия, Ланос, Шевроле Авео и Лачетти установлен механический тросовый механизм. Иногда для компенсации износа фрикционной накладки применяют компенсаторный механизм, который не требует регулировки. Такой механизм ставят на Ладу Гранта, Приору, Калину, Киа Рио, Хундай Акцент. И на автомобили классической компоновки: ВАЗ 2101-2107, а также на некоторые переднеприводные: Фольксваген Поло седан, Мицубиси Ланцер 9, Хонда Цивик 4Д, Рено Логан, Сандеро, Лада Ларгус, Мазда 6.
Причины и починка проваливающейся педали сцепления в ВАЗ-2110
Это довольно популярная модель отечественного концерна. Она отличается одновременно универсальностью, надежностью на дорогах разного типа и недорогой ценой. В технических характеристиках машины указано, что это пятиместный транспорт, с двигателем в передней части и с передним же приводом. В народном обиходе эта модель называется «десятой» или «десяткой». Сцепление здесь однодисковое, сухое с диафрагменной пружиной. Привод приводится в движение с помощью специального троса.
Чаще всего проблемы наблюдаются, если трос порван, тогда педаль не только может провалиться в пол, она полностью отказывается работать. Гораздо непонятнее, что означает такое явление, если тросик целый, а неисправность все-таки имеет место. В целом причин тут очень много, так как сцепление является одним из самых уязвимых мест автомобиля ВАЗ не только десятой модели, но и любой другой.
Виды привода сцепления
Независимо от того, какого типа привод, чем приводится вилка сцепления в действие, скрипеть может практически каждый узел или деталь. Все зависит от технического состояния и уровня ушатанности механизма привода. В большинстве современных машин используется однодисковое сухое сцепление. Сам механизм состоит из корзины сцепления, которая жестко зафиксирована к маховику коленчатого вала. Крутящий момент мотора передается через корзину на ведомый диск. Диск сцепления постоянно прижат к маховику мембранной пружиной или рычажно-пружинным механизмом. На прижимной механизм действует выжимной подшипник, который при передаче усилия на педаль выключает сцепление двигателя с ведомым диском и разъединяет тем самым мотор и коробку передач.
Основной источник надоедливого шума — это привод сцепления. Привод может быть механическим и гидравлическим. В основном. Есть еще электромагнитный привод, но он устанавливается крайне редко и только тогда, когда необходимо автоматизировать выключение сцепления. Чаще всего на автомобилях с ручным переключением передач. Устроены гидравлический и механический приводы по-разному, а скрипят одинаково. Усилие от педали передается на вилку сцепления при помощи троса или гидросистемы.
Видеоурок о принципе работы сцепления
Иногда в гидравлическом приводе устанавливают вакуумный усилитель. На недорогих автомобилях ВАЗ 2114, 2110, 2112, Дэу Нексия, Ланос, Шевроле Авео и Лачетти установлен механический тросовый механизм. Иногда для компенсации износа фрикционной накладки применяют компенсаторный механизм, который не требует регулировки. Такой механизм ставят на Ладу Гранта, Приору, Калину, Киа Рио, Хундай Акцент. И на автомобили классической компоновки: ВАЗ 2101-2107, а также на некоторые переднеприводные: Фольксваген Поло седан, Мицубиси Ланцер 9, Хонда Цивик 4Д, Рено Логан, Сандеро, Лада Ларгус, Мазда 6.
Вибрация педали сцепления при нажатии
Вибрация педали сцепления при легком нажатии может возникать не только при большом сроке эксплуатации авто, но и после того, как комплект сцепления либо его отдельные элементы были заменены на новые.
1. Вибрация появилась во время эксплуатации.
Вибрация педали сцепления при нажатии может быть вызвана:
- износом корзины;
- выходом из строя ведомого диска;
- нарушениями в работе выжимного подшипника;
- износом направляющего подшипника;
- выходом из строя вилки сцепления;
- биением маховика;
- повышенным люфтом коленчатого вала.
Остановимся на перечисленных причинах подробнее.
Неисправности корзины механизма могут заключаться в:
- повышенном биении (более 0,1 мм) – в этом случае корзина нуждается в замене;
- усталости лепестковой пружины;
- ослаблении крепления пластин «пятака», отсоединении их от самой корзины;
- сильном износе концевой части лепестков.
Неполадки ведомого диска заключаются в:
- износе или поломке пружин диска;
- ослаблении ступицы;
- снижении толщины накладок.
Неисправности выжимного подшипника заключаются в:
- сильной изношенности;
- поломке или утрате прижимных фиксаторов;
- заеданий на направляющих.
Поломка направляющей подшипника может быть вызвана:
трещиной на подшипнике.
Неисправности вилки механизма заключаются в:
- износе лапок;
- трещинах вилки;
- выходе пружины подшипника из фиксаторов.
Неполадки маховика заключаются в:
- биении более 0,1 мм;
- износе контактирующей с диском поверхности.
Неисправности коленчатого вала заключаются в:
осевом люфте вала более 0,15мм.
2. Вибрация после замены сцепления.
Вибрация педали сцепления при нажатии после замены сцепления или его частей свидетельствует об:
- использовании некачественных запчастей;
- непрофессиональной работе по их установке.
При появлении вибрации при нажатии на педаль необходимо незамедлительно обратиться в сервис для выявления причины и устранения неисправности, поскольку эксплуатация авто требованиям безопасности в этом случае не отвечает.
Для чего это нужно — разрывать передачу момента от двигателя
Все очень просто. В зависимости от условий движения на колеса подается различный крутящий момент. Его величину можно изменить с помощью КПП, выбирая нужную передачу. Однако, когда шестеренки в коробке находятся в зацеплении и крутятся, переключить передачу невозможно. Попытаться, конечно, можно, но итогом будет замена разрушенной КПП.
Чтобы избежать этого при любых режимах езды, а также в начале движения, в конструкции автомобиля применяется сцепление. В случае нажатия на него разрывается связь между КПП и двигателем, вследствие чего появляется возможность спокойно переключить передачу или тронуться с места.
