Кондиционер лада гранта (особенности и принцип работы)

Конденсатор (радиатор кондиционера) Лада Гранта

Конденсатор многопоточного типа расположен перед радиатором системы охлаждения двигателя в моторном отсеке. Он крепится с помощью кронштейнов к рамке радиатора. Соты конденсора изготовлены из плоских тонкостенных алюминиевых трубок с внутренними продольными перегородками для жесткости и наружными ребрами для улучшения теплоотдачи. Бачки алюминиевые, с фланцами для подсоединения к трубопроводам. По высоте бачки разделены на секции, поэтому, проходя через конденсор, поток хладагента несколько раз меняет направление. В конденсоре происходит конденсация паров сжатого компрессором хладагента и отвод выделяющегося при этом тепла в окружающий воздух. При включении кондиционера блок управления двигателем включает цепь питания электрического вентилятора радиатора, что улучшает теплообмен в конденсаторе и снижает давление в системе кондиционера.

Советы по уходу и эксплуатации за конденсатором кондиционера Лада Гранта

Не реже 1раза в год, лучше перед началом летней эксплуатации, промывайте ребра А и Б конденсора от грязи на их поверхности. Это улучшит теплообмен, снизит давление в системе и увеличит срок службы элементов системы.

Не применяйте для мойки конденсора моющие установки со струей воды под высоким давлением. Это может привести к повреждению В тонкостенных пластин оребрения. Даже при регулярной мойке необходимость замены конденсора возникает гораздо чаще, чем хотелось бы. Дело в том, что он первым принимает на себя поток противогололедных реагентов, грязи и камешков с дороги. А стенки трубок у него тоненькие… В большинстве случаев конденсор повреждается коррозией на третий-четвертый год эксплуатации. Если в результате коррозии нарушится герметичность конденсора, то ремонтировать его себе дороже. Даже если мастеру аргоновой сварки удастся залатать дыру, то вскоре возможно появление течи в другом месте. Кстати, давление в системе в жаркие дни может доходить до 25-28 бар. Кроме того, следует учитывать сложную структуру трубки конденсора: вдоль она разделена перегородками на каналы, поэтому велика вероятность, что после сварки часть каналов будет перекрыта. Соответственно упадет рассеиваемая мощность и ухудшится работа кондиционера, особенно в пробках и в жаркую погоду. После каждого эксперимента с латанием конденсора нужно будет оплатить снятие установку, сварку конденсора и заправку системы хладагентом. Так что лучше сразу установить новый конденсор.

Трубопроводы кондиционера

Трубопроводы соединяют все элементы системы кондиционирования в единый герметичный контур. Трубопроводы и фланцы их крепления изготовлены из алюминиевых сплавов. Оберегайте металлические участки трубопроводов от вмятин и перегибов. Любое сужение проходного сечения трубопровода приводит к снижению производительности системы. Для соединения подвижных элементов кондиционера трубопроводы на некоторых участках снабжены гибкими вставками (рис. ниже) из синтетических материалов.

Рис. Конструкция шланга гибкой вставки: 1 — наружная защитная оболочка; 2 — тканевый корд силового каркаса; 3 — пластиковый герметизирующий слой; 4 — внутренний маслостойкий слой В местах соединения трубопроводов установлены уплотнительные кольца круглого сечения из неопрена. Во время ремонта кондиционера при разъединении участков трубопроводов уплотнительные кольца подлежат обязательной замене. Резьбовые соединения трубопроводов затягивайте рекомендуемым моментом, Слабая или излишне сильная затяжка приводит к деформации уплотняемых поверхностей и утечке хладагента. Теперь вы обладаете основной информацией о элементах применяемых в системе кондиционирования автомобилем Лада Гранта и способах ухода за ними. Специализированная информация о способе заполнения кондиционера хладогентом, обнаружения утечек в системе будет рассмотрена в других статьях

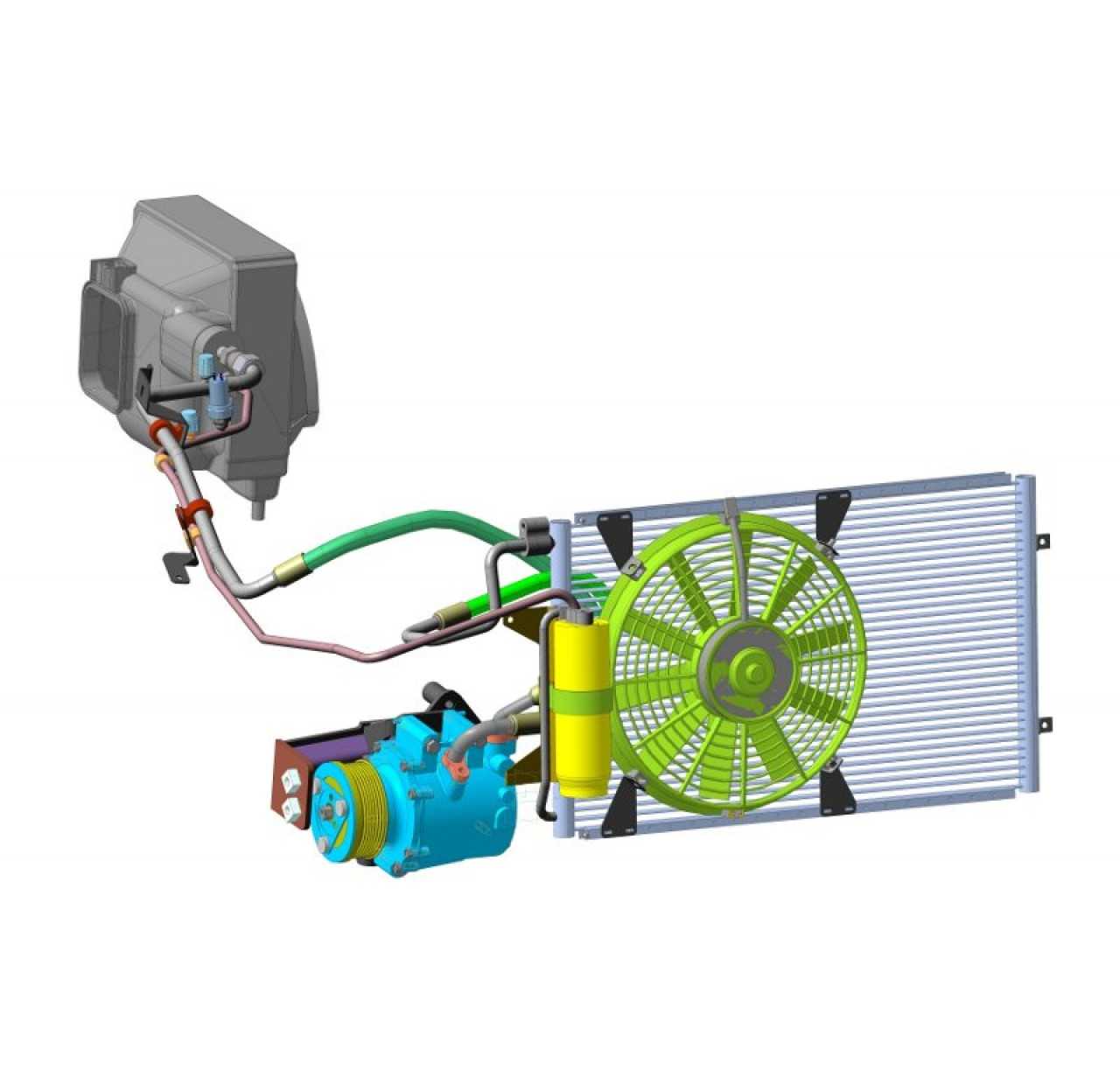

Назначение кондиционеров и их устройство

Автомашины, производимые АвтоВАЗом, комплектуются и отопительно-вентиляционными, и климатическими системами. Подобно большинству моделей указанного производителя, на Лада Гранта устанавливают однотипные климатические установки, не имеющие никаких принципиальных различий между собой. Ниже мы расскажем обо всех элементах кондиционера, предоставив краткие описания каждого из них. Итак, в их состав входят:

1 – конденсатор; 2 – трубопровод, соединяющий компрессор с испарителем; 3 – трубопровод, соединяющий конденсатор с испарителем; 4 – трубопровод, соединяющий компрессор с испарителем; 5 – терморегулирующий вентиль; 6 – испаритель; 7 – компрессор; 8 – трубопровод, соединяющий компрессор с конденсатором; 9 – датчик давления.

Конденсатор – это элемент, в котором пары хладагента (обычно это фреон) конденсируются, после чего происходит передача получаемого теплого воздушного потока в атмосферу;
Трубопроводы предназначаются для связывания в одно целое всех элементов системы, они снабжаются торцевыми соединениями с резьбой;
Терморегулирующие вентили представляют собой трубопроводные дроссели, их задача состоит в понижении уровня давления хладагента перед его испарением;
Испарителем называют теплообменник, предназначенный для испарения фреона и поглощения тепла;
Компрессор предназначен для сжатия рабочей среды и обеспечения движения фреона;
Ресивер-осушитель призван содействовать процессам по очистке и накоплению фреона, а также по удалению излишков влаги. Одновременно он является резервуаром по сбору поступающего из конденсатора хладагента;
Датчики давления устанавливаются на трубопроводах с повышенным уровнем давления. Их задача заключена в посылке сигнала к включению либо выключению компрессора при фиксировании любого отклонения от рабочих показателей давления;
Датчик, отслеживающий температуру в салоне, крепится на потолке. Как понятно из его названия, он представляет собой прибор, призванный контролировать и фиксировать температуру внутри салона автомашины;
Контроллер по автоматическому управлению тоже располагается внутри салона, он отвечает за управление всей установкой. К его задачам относится регулирование скорости, с которой вращается вентилятор, распределение воздуха, а также отслеживание и регулирование температуры внутри салона.

Помните о необходимости регулярного обслуживания кондиционера вашей машины. Отметим, что владельцу Гранты по силам самостоятельно определить большинство причин сбоев в его работе.

Заправка

Заправку кондиционеров нужно выполнять на специализированном оборудовании, где практически все за вас делает агрегат.

Перед заправкой у мастера убедитесь, что у него имеется разрешение на подобный вид деятельности. Также поинтересуйтесь, на каком оборудовании будет происходить процедура извлечения фреона (если вы проводите повторную заправку).

Процедура заправки выполняется в следующем порядке.

Извлечение старого фреона. В вашем случае, когда вы только установили кондиционер, данный этап пропускается.
Внутри системы создается вакуум. Это нужно для проверки герметичности вашего оборудование. Если имеются дефекты, залитый фреон попросту вытечет и вы зря потратите деньги на не дешевую заправку.
В систему добавляют добавки и специальное масло. С течением времени и по мере эксплуатации кондиционера, это масло исчезает. Так что при последующих заправках придется заливать как фреон, так и новое масло.
Наполняется контур фреоном.
Система тестируется.
Услуга специалистов оплачивается.

Когда следует проверять?

Принцип работы системы кондиционирования

Как известно, система кондиционирования представляет собой устройство, предназначенное для охлаждения воздушного потока в салоне. Когда кондер включается, фреон начинает сжимать расходный материал — газ фреон, впоследствии циркулирующий по системе. Затем фреон греется и поступает в испаритель, где он охлаждается и преобразовывается в жидкость. Как показывает практика, зачастую необходимость проверить автокондиционер в случае его неправильного обслуживания. Зачастую основной причиной, которая затрудняет работу кондиционера, является плохая герметичность системы, в результате приводящая к быстрой утечке газа.

В любой современной системе кондиционирования слабым местом считается испаритель, поскольку он больше всего подвержен воздействию пыли и грязи. При длительном воздействии внешних факторов на систему на устройстве могут появляться микротрещины и прочие повреждения, что в любом случае приводит к плохой работе системы. Если компрессор работает неправильно, это приведет к тому, что эффективность охлаждения салона в целом будет минимальной, при этом сам кондер будет функционировать более шумно. На самом элементе могут быть видны следы масла.

Еще одной причиной, по которой требуется диагностика кондиционера автомобиля, является неприятный запах. Диагностирование этой проблемы сводится к проверке уровня расходного материала в системе, обычно неприятный запах свидетельствует о необходимости очистки системы.

Компрессор климатической системы

Установка радиатора системы охлаждения двигателя

Устанавливаем радиатор двигателя в нижние крепления на подрамнике передней подвески.

Устанавливаем кронштейны 2 (рисунок 4), крепления радиатора на радиатор системы охлаждения.

Головкой на 10 устанавливаем и затягиваем болты 1 крепления кронштейна радиатора к кузову.

Момент затяжки болтов крепления кронштейнов радиатора 8 Нм (0,8 кгс.м).

Устанавливаем электровентилятор системы охлаждения двигателя.

Присоединяем шланги отвода и подвода жидкости.

Устанавливаем новые хомуты на шланги.

Если автомобиль с кондиционером, то устанавливаем конденсор на радиаторе двигателя.

Устанавливаем воздухоотражатель 1 (рисунок 2), и закрепляем фиксаторами к кузову автомобиля.

Закрепляем трубопровод гидроусилителя рулевого управления в держателе на электровентиляторе.

Присоединяем трубопровод кондиционера к держателю на электровентиляторе.

Если автомобиль с гидроусилителем то устанавливаем кронштейн 3, (рисунок 1), и закрепляем двумя винтами.

Устанавливаем бачок насоса гидроусилителя.

Заполняем систему охлаждения.

Устанавливаем защиту двигателя.

Подсоединяем минусовую клемму аккумулятора.

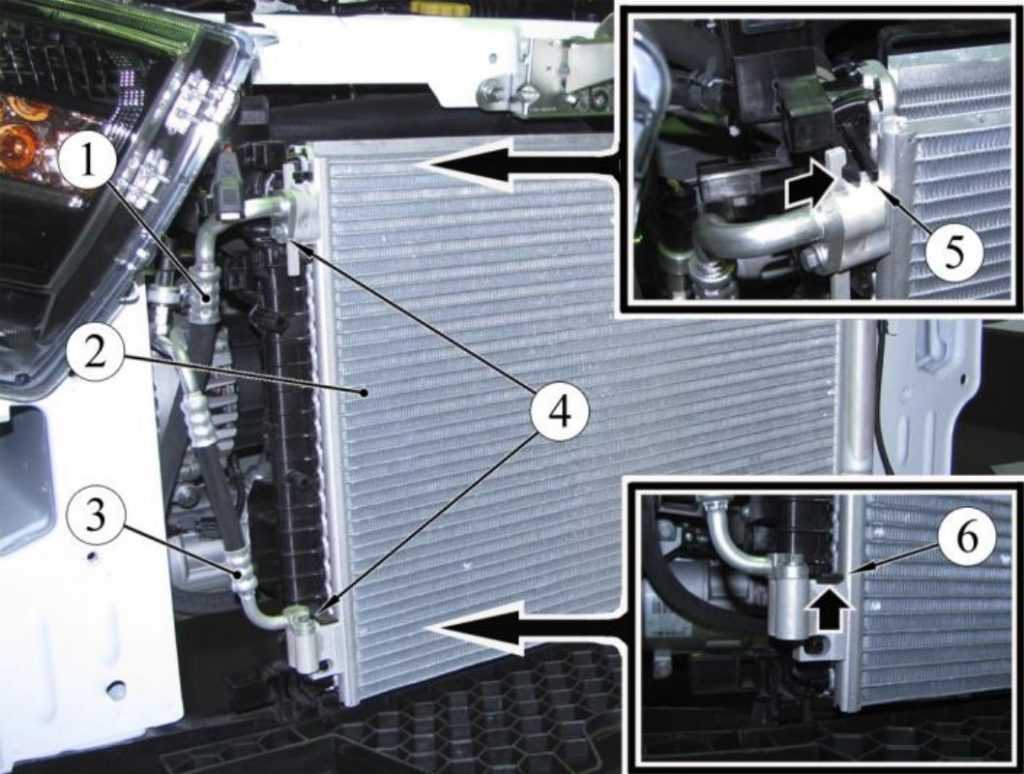

Конденсор (радиатор кондиционера) многопоточного типа установлен перед радиатором системы охлаждения двигателя

Конденсор крепится с помощью четырех кронштейнов к бачкам радиатора системы охлаждения

Соты конденсора представляют собой тонкостенные алюминиевые плоские трубки.

Бачки алюминиевые, с фланцами для подсоединения трубопроводов.

По высоте бачки разделены на секции, поэтому, проходя через конденсор, поток хладагента несколько раз меняет направление.

В конденсоре происходит конденсация паров сжатого компрессором хладагента и отвод выделяющего при этом тепла в окружающий воздух.

При включении кондиционера блок управления двигателем включает цепь питания электрического вентилятора радиатора охлаждения двигателя, что улучшает теплообмен в конденсоре и снижает давление в системе кондиционера.

Не реже одного раза в год, лучше перед началом летней эксплуатации, промывайте оребрение сот конденсора от налипшей грязи, пыли и противогололедных реагентов. Это улучшит теплообмен, снизит давление в системе и увеличит срок службы элементов системы.

Не применяйте для мойки конденсора моющие установки со струей воды под высоким давлением. Это может привести к повреждению тонкостенных пластин оребрения.

Даже при регулярной мойке необходимость замены конденсора возникает гораздо чаще, чем хотелось бы. Дело в том, что он первым принимает на себя поток противогололедных реагентов, грязи и камешков с дороги. А стенки трубок у него тоненькие.

В большинстве случаев конденсор повреждается коррозией на третий-четвертый год эксплуатации.

Если в результате коррозии нарушится герметичность конденсора, то ремонтировать его себе дороже.

Даже если мастеру аргоновой сварки удастся залатать дыру, то вскоре возможно появление течи в другом месте. Кстати, давление в системе в жаркие дни может доходить до 25-28 бар.

Кроме того, следует учитывать сложную структуру трубки конденсора: вдоль она разделена перегородками на каналы, поэтому велика вероятность, что после сварки часть каналов будет перекрыта. Соответственно упадет рассеиваемая мощность и ухудшится работа кондиционера, особенно в пробках и в жаркую погоду.

После каждого эксперимента с латанием конденсора нужно будет оплатить снятие-установку, сварку конденсора и заправку системы хладагентом. Так что лучше сразу установить новый конденсор.

Вместо дорогого оригинального вполне можно купить более дешевый конденсор от авторизованных производителей запасных частей.

Распространенные неисправности

Если система охлаждения работает исправно, то во время включения основного устройства раздается щелчок, в противном случае, она неисправна. Существует несколько признаков, которые дают возможность определить причину, почему не . Порой помогает чистка кондиционера. Для этого необходимо снять радиатор и почистить его и все патрубки. Можно не снимать радиатор, а прокачать всю систему.

Причины и способы устранения

Если при включении в муфте появляются посторонние звуки, и она греется, причина в подшипнике, который следует заменить. Порой щелчок слышен, но воздух в салоне не становится прохладным, это означает, что кондиционер работает в холостую, требуется диагностика опытного механика.

Если отсутствует щелчок после включения, возможны следующие причины:

утечка фреона, из-за которой блокируется система кондиционирования;
перегорела обмотка катушки;
неисправен датчик давления;
сгорел предохранитель муфты;
поломан датчик температуры испарителя;
обрыв с сети электропитания;
поломано реле;
блокируется управление мотором, из-за чего не включается компрессор.

Причиной выхода из строя компрессора может стать легкое и свободное вращение муфты, при котором слышны посторонние звуки. Внутреннюю часть компрессора не ремонтируют, а меняют агрегат новым в сборе.

Защитный механизм кондиционера так устроен, что при перегреве он отключается. Если это произошло во время движения, то нужно подождать, пока потоки воздуха снизят температуру и агрегат снова сможет включиться. Если при заведенном 8 клапаном моторе постоянно крутится вентилятор, специалисты советуют отключить датчик давления фреона. При этом вентилятор работает в нормальном режиме, а причиной непрерывной его работы на 8 кл моторе является поломанный датчик. Его меняют вместе с уплотнителем.

Места течи хладагента

Протекание хладагента – типичная причина плохой работы кондиционера

Важно следить за тем, в каком состоянии находятся трубопроводы. Проверяется трубка кондиционера с помощью мыльного раствора. Нанести раствор в подозрительных местах, если он начнет пениться, значит, в этом месте возможна течь

В этом случае необходима замена трубки кондиционера. Во время ремонта кондиционера обязательно нужно менять в местах соединений уплотнительные кольца

Нанести раствор в подозрительных местах, если он начнет пениться, значит, в этом месте возможна течь. В этом случае необходима замена трубки кондиционера. Во время ремонта кондиционера обязательно нужно менять в местах соединений уплотнительные кольца.

Видео «Особенности монтажа кондера на Гранту»

Основные нюансы, которые следует учесть при монтаже системы кондиционирования в автомобиль Лада Гранта, приведены на видео ниже (автор ролика — канал Автомобильная служба).

Подскажите пожалуйста, кто нибудь устанавливал в автомобиль обычный форточный кондиционер. Есть задумка установить samsung 5 в грузопассажирскую ГАЗЕЛЬ. Какой вариант предпочтительнее: инвертор на 220 или компрессор на 12?

100% компрессор на 12 вольт, т.к. преобразователь на 220 вольт жрет току немерянно

Не успеет сожрать, сгорит быстрее)))

Ну, зачем так категорично. Преобразователь нормально изготовленный будет жить и работать долго. Только меня радуют вопросы типа — хочу кормить преобразователь от АКБ Жигулей который потребляет ток 100 Ампер…

Просто есть опыт ремонта преобразователей, берут на 800 Вт, и чайник подключают на 1,5 КВт,а запас надо брать минимум 2 кратный иначе не жилец ))_)Видел макс на 2,5 КВт и то самодельный, кот в мешке))

Тут как говориться — сдуру можно и член сломать. Прям массовый психоз по поводу этих преобразователей основанный на неграмотности масс.2,5 кило это 100 ампер, просто интересно за сколько минут он разрядит в нуль АКБ 12 воль. Даже если взять АКБ 24 вольта, то и она долго не протянет

А если поставить 24-в генератор и пару 12 в АКБ соответственно?

Не вопрос — ставьте. Можно и батарею щелочных от автокара поставить, только на фига это нужно. Проще и дешевле и менее хлопотно поставить бензогенератор для получения электричества напругой в 220 вольт

прикольно)) самое интерсное получится, если посчитать экономику:

цена компрессора+установка компрессора+линия хладогента+заправка системыVSцена бензогенератора

к тому же генератор такая штука… как только он появляется, сразу находишь ему массу работы)))

А если тупо взять компрессор от машины с кондеем, поставить его на движок, трубки срастить с оконником?

Или крутить компресор э.л мотором и поставить всё в корпус оконника или всёже прогуглить 12v компресоры и конечно поставить мощьный гениратор.

просто тройные потери мощности. к чему?

да только что установка будет сьёмной «мобильной»)))

Я думаю что будут потери из-за большой длинны трубок. Компрессор под капотом а кондер возле грузового отсека.

Потерь не будет а на оборот фреон после сжатия лучше охолоди

прикольную тему затронули)))давно дурная мысль мозг сверлит, если взять самую маленькую сплитку, и маленький бензогенератор под неё,такой вопрос, убьётся ли сплитка от тряски(всё таки газель не мерс)и долго ли проживут соединительные трубки от блока до распылителя, или как он там…

посмотри

ну это оконный, а меня интересует сплитка, что бы без глобальных изменений, наружный блок на крышу под обтекатель, внутренний в салон под сиденье

да в принципе эта таже сплит система, только для авто, только вот цена у неё заоблачная…

А системку в немецкой семёрке смотрели ?

нет, а поподробнее…

спасибо, щас посмотрю

ну там про подвесной…у него цена выходит такая же если с японца, какого нить крузака все приблуды поснимать та же цена…и опять таки надо компрессор к движке мутить…а меня интересует не убъётся ли сплитка если её на крышу поставить, мне проще под будку мини бензо генератор присобачить для 220 на сплитку, чем к движке лезть и панель снимать…

Ресивер-осушитель кондиционера Лада Гранта

Ресивер изготовлен из алюминиевого сплава. Внутри корпуса находится фильтрующий элемент, заполненный гранулами осушителя (силикагеля). Проходящий через ресивер сжиженный хладагент очищается от возможных примесей, грязи и влаги. В случае ремонта или замены элементов системы кондиционирования, если она находилась в открытом состоянии (были сняты какие-либо узлы, разрушены трубопроводы и т.п.), ресивер-осушитель подлежит обязательной замене. Иначе после заправки системы хладагент не будет осушаться и внутри системы могут образоваться кислоты, которые разрушат изнутри детали кондиционера.

Признаки исправности и неисправности системы кондиционирования Лада Гранта

Если система исправна, то во время включения кондиционера раздается щелчок — это прижимной диск муфты под действием электромагнита входит в зацепление со шкивом привода, и начинает вращаться ротор компрессора.Но в процессе эксплуатации кондиционера могут возникнуть следующие неисправности компрессора.1. Если при выключенном кондиционере муфта во время вращения издает посторонние звуки, греется или появляется запах гари, то, вероятно, ее подшипник стал клинить -тормозить систему. 2. Если после включения кондиционера щелчка не слышно, то возможны следующие неполадки:— произошла утечка хладагента, и система управления блокирует включение компрессора;— вышел из строя датчик давления в системе;— неисправности в электрических цепях системы управления;— сгорела обмотка катушки электромагнита муфты;— блок управления двигателем по какой-либо причине (высокая температура охлаждающей жидкости двигателя, высокие обороты двигателя) заблокировал включение компрессора.3. Если муфта вращается легко и свободно, но при включении кондиционера отчетливо слышны посторонние шумы или даже на холостых оборотах глохнет двигатель, то, скорее всего, заклинило компрессор. Внутренняя насосная часть компрессора ремонту не подлежит. В этом случае компрессор придется заменить в сборе.4. Еще один вариант. Щелчок раздается, муфта легко вращает вал компрессора, а воздух в салоне не охлаждается. В этом случае компрессор работает вхолостую, ничего не перекачивая. Определить эту неисправность может только опытный специалист при наличии специального контрольно-диагностического оборудования. Наиболее точно определить причину неисправности можно после полной диагностики в специализированном сервисном центре по ремонту автомобильных кондиционеров. Скорее всего в вашей системе нет хладогента, но точно резюмировать неисправность, как мы уже сказали может лишь механик на специализированной станции. Далее будут рассмотрены компонеты системы кондиционирования.

Как заправить своими руками?

Для Лады Калина рекомендуется приобрести фреон R-134а. Для заправки пользуются специальным заправочном набором, имеющий два шланга и шариковый клапан.

Заправка климат-системы фреоном состоит из последовательности действий:

Машину нужно поставить на ручник и включить нейтралку.
Перед тем, как присоединить шланг заправочного комплекта к отверстию низкого давления, его нужно очистить от загрязнений.
Когда шланг будет присоединен, нужно завести двигатель.
Второй шланг следует присоединить к баллону с фреоном.
Во время заправки нужно нажимать педаль газа, чтобы хладагент равномерно распределился по системе кондиционирования. В салон должен пойти охлажденный воздух.
Когда заправка окончена, сняв шланг с отверстия низкого давления, нужно закрутить крышку.

Загрузка …

Особенности конструкции системы охлаждения двигателя LADA Granta

Система охлаждения двигателя ЛАДА Гранта жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком. Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 ‘С. Конструкция системы охлаждения всех двигателей, устанавливаемых на автомобили Лада Гранта, принципиально одинакова и описана на примере автомобиля с двигателем ВАЗ-21116.

Расположение элементов системы охлаждения ЛАДА Гранта:

Рис. 1. Расположение основных элементов системы охлаждения Лада Гранта: 1 — водяной насос (расположен под крышкой привода газораспределительного механизма); 2 — радиатор системы охлаждения {расположен под верхней поперечиной рамки радиатора); 3 — электровентилятор радиатора (расположен под верхней поперечиной рамки радиатора); 4 — термостат; 5 — датчик температуры охлаждающей жидкости; 6 — расширительный бачок

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения Лада Гранта, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. В термостате Лада Гранта установлены основной и дополнительный перепускной клапаны. При температуре охлаждающей жидкости до (85±2) °С термостат полно закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре выше 85 С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.Электровентилятор с пластмассовой крыльчаткой обеспечивает продувку радиатора воздухом небольших скоростях движения автомобиля в основном в городских условия или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора. Для повышения эффективности работы вентилятор установлен в кожухе 7 и прикреплен к нему в трех точках через резиновые подушки. Кожух в свою очередь прикреплен к радиатору 3 в четырех точках. Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика 5 (см. рис. 1), расположенного в гнезде термостата 4.

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками, двухходовой, с перегородкой в левом бачке. В внизу справа находится сливная пробка 6. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком.

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 1 с двумя клапанами внутри (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 110 кПа (1,1 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см*) и пропускает воздух в расширительный бачок.

Примечание

Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вырвать повреждение радиатора и шлангов. В систему охлаждения с помощью шлангов включен и радиатор отопителя салона

В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.

Замена радиатора кондиционера

При замене конденсора герметичность системы кондиционирования будет нарушена, а старый фреон придётся слить. Поэтому перед началом работ следует приобрести необходимый объём хладагента и оборудование для заправки.

Для замены радиатора потребуются:

ключи (гаечные, TORX, шестигранные);
станция со шлангами и манометрами;
вакуумный насос;
баллон с фреоном.

Порядок действий при замене радиатора кондиционера

На всех автомобилях радиатор кондиционера установлен по-разному. Однако в большинстве случаев процесс демонтажа схож, а отличия проявляются лишь в деталях. В наиболее общем виде алгоритм замены радиатора следующий:

Для обеспечения доступа к радиатору кондиционера демонтируйте защиту двигателя, передний бампер и фальшрадиаторную решётку.
Если в системе остался фреон, спустите его через ниппель на магистрали низкого давления. Будьте аккуратны, выходящий из системы фреон может вызвать обморожение пальцев.
Открутите трубки от радиатора и заклейте их скотчем. Нельзя допускать попадания грязи, пыли или влаги в магистрали.
Снимите конденсор с креплений, соединяющих его с кузовом или радиатором ДВС. Все резиновые прокладки в соединениях лучше заменить на новые.
Установите новый радиатор.
Далее следует вакуумировать систему кондиционера, подключив вакуумный насос к сервисному порту кондиционера через шланги, оборудованные манометром. Процесс откачки длится 10–20 минут.
Заправьте кондиционер необходимым количеством фреона.
Проверьте систему на наличие течей.

Как правильно выбрать салонный фильтр

Наиболее верный способ — обратиться за помощью к инструкции по эксплуатации вашим средством. В разделе расходные материалы ознакомиться с каталожным артикулом оригинального фильтра.

Конечно, производитель не может указать на исчерпывающий перечень допущенных изготовителей. Поэтому покупка расходного материала вне перечня под личную ответственность владельца техники.

В качестве альтернативного варианта получите консультацию у специалистов автомагазина на предмет совместимости выбранной вами модели с Лада Гранта.

Во избежание покупки подделки, мастера СТО настоятельно рекомендуют приобретать продукцию исключительно в сертифицированных точках, официальных представительствах, дилерских центрах. В меньшей степени пользуйтесь услугами сторонних поставщиков, реализовывающих запчасти по необоснованно низким ценам.

Перечень каталожных артикулов, поисковых индексов салонного фильтра:

Артикул / ОЕМ / индекс	Цена (руб.)
1118-8122010-08	от 150 — 200
1118-8122011-08	—/—
1118-8122012-08	—/—
1118-8122013-08	—/—
1118-8122114-08	—/—

В качестве зарубежных аналогов допускается применение: KNECHT, NIPPARTS, JAPANPARTS, ASHIKA, MEAT & DORIA, а также ряд других китайских изготовителей.

Выводы

Стоимость установки системы кондиционирования салона на Ладу Калину составляет около 20000 рублей, плюс к этому необходимо добавить стоимость деталей. Итого, получается, что все система обойдется владельцу 35-45 тыс. рублей. Конечно, это дороговато, но если хочется, чтобы в жару при поезде было прохладно, то экономить не стоит. Установку рекомендуется делать на автосервисе, но если есть возможность и желание, можно попробовать своими руками.

Довольно сложная процедура, но если есть знакомый механик, то в принципе можно и самим установить. Как минимум сэкономите на работе по сравнению с сервисом, да и детали сами выберите.

Поменять кондиционер в машине — задача не из простых. Но при внимательной работе все отлично получается. Я поставил не с первого раза, но зато сэкономил 1500-2000 рублей.

Источник

Подведем итоги

Замена радиатора Лада Ларгус – это действенная мера, поскольку позволяет гарантированно избавиться от утечки жидкости из потерявшего герметичность изделия. В продаже можно отыскать специальные герметики, позволяющие оперативно предотвратить течь радиатора LADA Largus. Такая мера пагубно повлияет на дальнейшую эффективность системы, поэтому к ней склоняться не рекомендуем. Не забывайте своевременно заменять антифриз, заливая только качественную жидкость. Это позволит обеспечить достойный ресурс замененному радиатору.

Радиатор Лада Ларгус представляет собой набор трубок из алюминия, которые покрыты пластинами с большим количество желобков, служащих для отведения излишней тепловой энергии. С боковой части конструкции имеются пластиковые накладки, которые соединяют ее воедино. Плюс к этому, в этих пластиковых накладках имеются отверстия для патрубков, которые соединяются с радиатором и поставляют в него охлаждающую жидкость.

Иногда случается так, что радиатор охлаждения разгерметизируется и в этом случае его необходимо заменить. Об этом мы и поговорим в этой статье.

Что потребуется для замены радиатора охлаждения Лады Ларгус?

Для замены радиатора охлаждения Лады Ларгус не нужен большой набор инструментов. Вам потребуется лишь 2 ключа: диаметром 7 и 10 миллиметров, плоская отвертка средних размеров (при использовании маленькой – может не хватить рычага, а большой будет неудобно работать), а также пассатижи.

Алгоритм замены радиатора Лада Ларгус

Установка нового радиатора охлаждения Лады Ларгус – это простая процедура, но состоящая из большого количества манипуляций. По этой причине, чтобы вы не запутались, мы решили представить вам процесс в виде пошаговой инструкции:

Шаг 1: слейте из системы всю охлаждающую жидкость

Шаг 2: демонтируйте передний бампер

Шаг 3: демонтируйте электрический вентилятор системы охлаждения в сборе

Шаг 4: ослабьте хомут шланга радиатора и снимите последний с патрубка

Шаг 5: открутите болт, который крепит радиатор к левому кронштейну, и демонтируйте этот кронштейн

Шаг 6: демонтируйте аналогичным образом правый кронштейн

Шаг 7: вытащите радиатор охлаждения Лады Ларгус из моторного отсека

Шаг 8: осмотрите подушки кронштейнов и сильно изношенные замените

Шаг 9: установите новый радиатор охлаждения двигателя Лады Ларгус и соберите конструкцию в обратной последовательности

Шаг 10: залейте в систему охлаждающую жидкость в количестве, которое указанно в сервисной книге на автомобиль

Кстати говоря, чтобы вам проще было выполнять эту работу и другие манипуляции под капотом, установите газовые упоры капота Лады Ларгус. Это удобное и практичное средство, которое стоит совсем недорого, но сильно облегчает жизнь.

голоса

Рейтинг статьи
