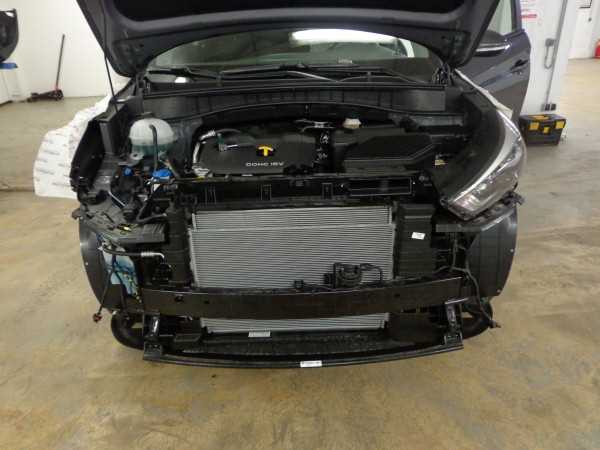

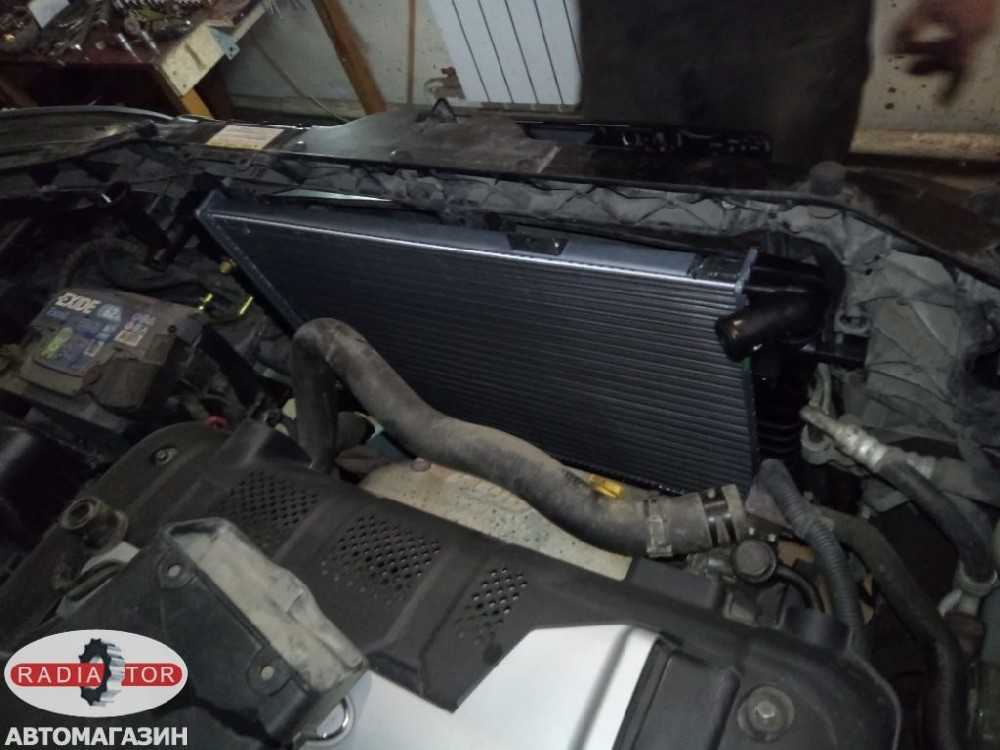

Как снять радиатор hyundai tucson

Конструкция и технические характеристики радиатора

На вазовской «девятке» установлена жидкостная, герметичная система охлаждения с принудительной циркуляцией. Охлаждение антифриза происходит в радиаторе, расположенном в передней части моторного отсека. Герметичность системы обеспечивается установкой 2 клапанов в крышке расширительного бачка. При подъеме давления выше 1.1 кг/см² выпускной клапан открывается и тем самым поддерживает значение параметра в пределах 1-1.1 кг/см². Это позволяет увеличить температуру кипения ОЖ до 110 °С.

Если давление в СО снизилось до 0.03-0.13 кг/см² ниже атмосферного на холодном двигателе, то открывается впускной клапан. При выравнивании параметров последний закрывается. Радиатор охлаждения ВАЗ-2109 представляет собой элемент СО состоящий из 2 вертикальных пластмассовых бачков, соединенных между собой по высоте 2 горизонтальными рядами алюминиевых трубок. Для увеличения площади теплосъема на них напрессованы охлаждающие пластины. Левый бачок разделен горизонтальной перегородкой для изменения направления движения потока.

Охлаждающая жидкость подается через патрубок, расположенный в верхней части радиатора, а отводится через нижний. В правом бачке установлен датчик-выключатель, который управляет вентилятором радиатора. При температуре жидкости около 100 °С включается электродвигатель, а при 95 °С — отключается. Радиатор устанавливается в рамку. На него закрепляется кожух с установленным вентилятором. Рамка радиатора ВАЗ-2109, в свою очередь, крепится к корпусным конструкциям автомобиля.

Опасность постоянной утечки охлаждающей жидкости

Наибольшая неприятность – перегрев двигателя из-за неспособности антифриза эффективно отводить тепло. Если течет радиатор охлаждения, головка блока цилиндров может изменить свою конфигурацию: при этом прокладка неминуемо выйдет из строя. В самом худшем случае мотор просто заклинит, что обернется его капитальным ремонтом. Недостаток охлаждающей жидкости в радиаторе опасен и для самого человека. Если водитель открывает капот при кипящем антифризе, возможен пробой какого либо элемента СО, в результате чего образуется настоящий гейзер из разогретой до высокой температуры жидкости. Если она попадет на кожу – ожога не избежать.

Холодная сварка

Такой способ устранения течи используется при большой течи и значительной трещине. Для ремонта применяют термостойкий клей-герметик. В его состав входи металлический порошок. В быту такое средство получило название холодной сваркой. Эти составляющие могут продаваться как готовыми к использованию, так и отдельными компонентами, которые сначала тщательно перемешивают, до получения однородной массы.

Неисправную деталь требуется обезжирить и слегка почистить шлифшкуркой, чтобы придать соответствующую шероховатость поверхности. Далее следует нанести металлогерметик. Состав схватывается через 3 минуты, а для окончательного затвердевания необходимо до нескольких суток.

Большое преимущество холодной сварки – температурный коэффициент расширения аналогичен металлу, поэтому заплатка, установленная на потекший радиатор, может находиться так несколько лет.

Как заменить радиатор охлаждения двигателя на ВАЗ 2108-ВАЗ 21099?

1) Сперва слейте из радиатора всю охлаждающую жидкость. (Как ее слить, см. в статье: «Замена охлаждающей жидкости»)

2) Далее если у вас инжекторный двигатель, то в таком случае снимите с него корпус воздушного фильтра. (Как снять корпус, см. в статье: «Замена корпуса воздушного фильтра»)

3) После чего с радиатора охлаждения двигателя, снимите вентилятор. (Как снять вентилятор, см. в статье «Замена вентилятора радиатора»)

4) Следом ослабьте при помощи отвертки, хомут подводящего шланга, он же толстый шланг (Указан синей стрелкой), и после ослабления хомута, перейдите к снятию пароотводящего шланга, он же тонкий шланг (Указан красной стрелкой), для этого: «Продолжение сразу же под картинкой»

Как найти трещину в цилиндре

Обходимся без бумаги — нужно гонять мотор и по очереди выкручивать свечи. В случае, если в цилиндре есть трещина, то как только вы выкрутите свечу и отключите этот цилиндр, сразу в систему прекратят поступать сжатый воздух или выхлопные газы.

Штуцер можно сделать из свечи, точнее из ее корпуса. Свечу нужно разобрать, вынуть керамический изолятор — его заменяем латунным штуцером со шланга компрессора. Окантовку корпуса свечи, в том месте, где вставлен штуцер, нужно обварить сваркой, желательно еще замазать силиконом для надежности. Если еще сомневаетесь в его надежности, придется вставить внутрь штуцера пластиковую трубку, смазанную силиконом. Ждем, когда силикон застынет и пользуемся.

Переходим к другой причине перегрева двигателя. Ею может стать вышедшей из строя термостат.

Ford Focus Sedan 115 лосей › Бортжурнал › Замена основного радиатора

Устал после каждой поездки подливать антифриз и следить за уровнем, при том что покупка новой жидкости выйдет в половину стоимости радиатора, а это уже не экономно.Взял японский Сакура. Выбирал по весу, чем больше тем думал больше алюминия.При получении закрались сомнения, уж слишком лёгкий, думал пустая коробка, открыл нет лежит.)) 6500 гр и не пахнет ни разу ! На весах оказалось 2 кг. Валео конечно был бы по массивней, но и цена в 2 раза дороже. По виду Сакура такой же как и оригинальный форд.

Хоть бы бумажку какую положили с пожеланиями ))

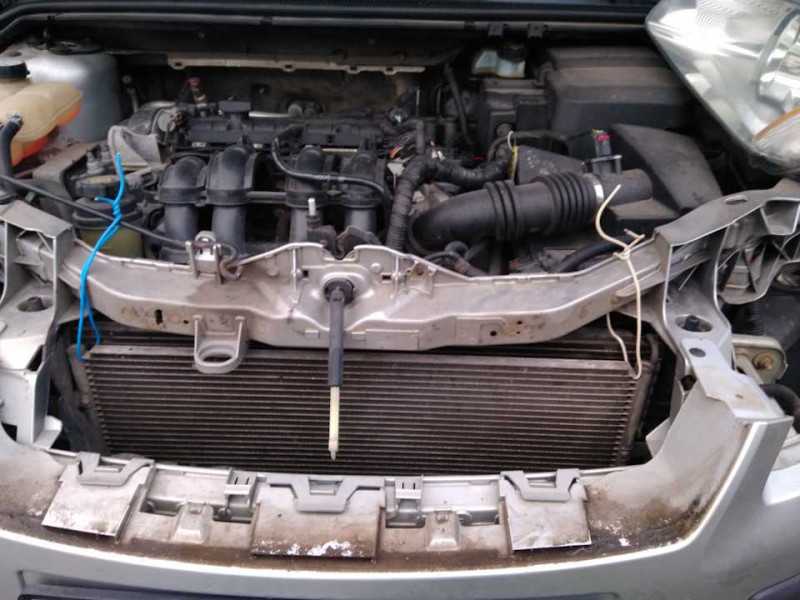

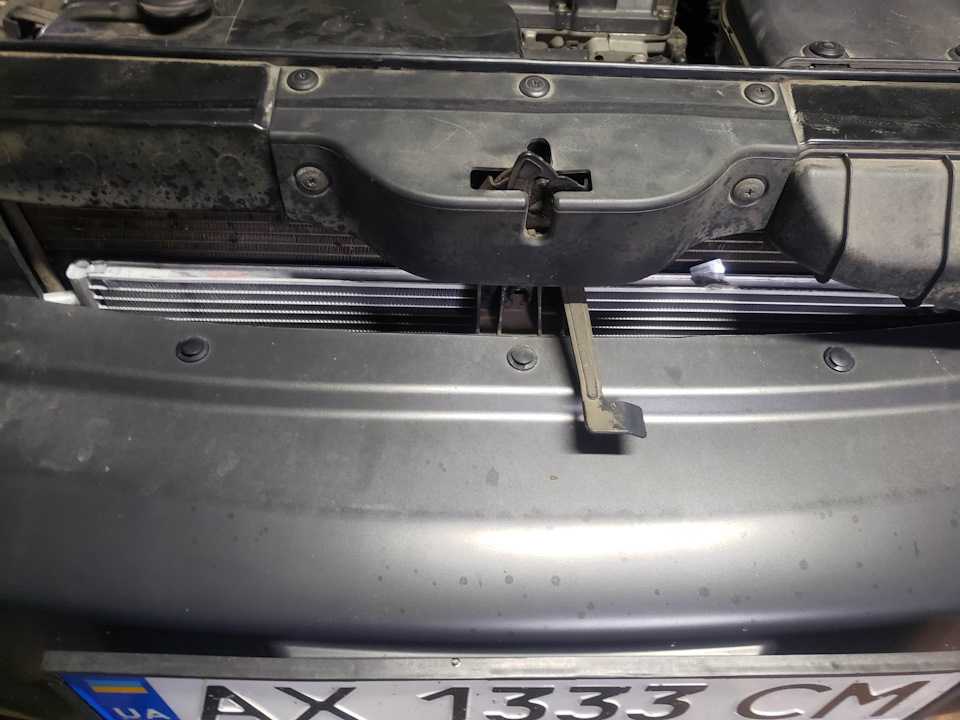

1) Снял переднюю решётку.Слил 3.5 литра. Подвязал радиатор кондиционера (осторожней с каналами и трубками, можно погнуть, отломать и остаться потом без кондиционера вообще ).

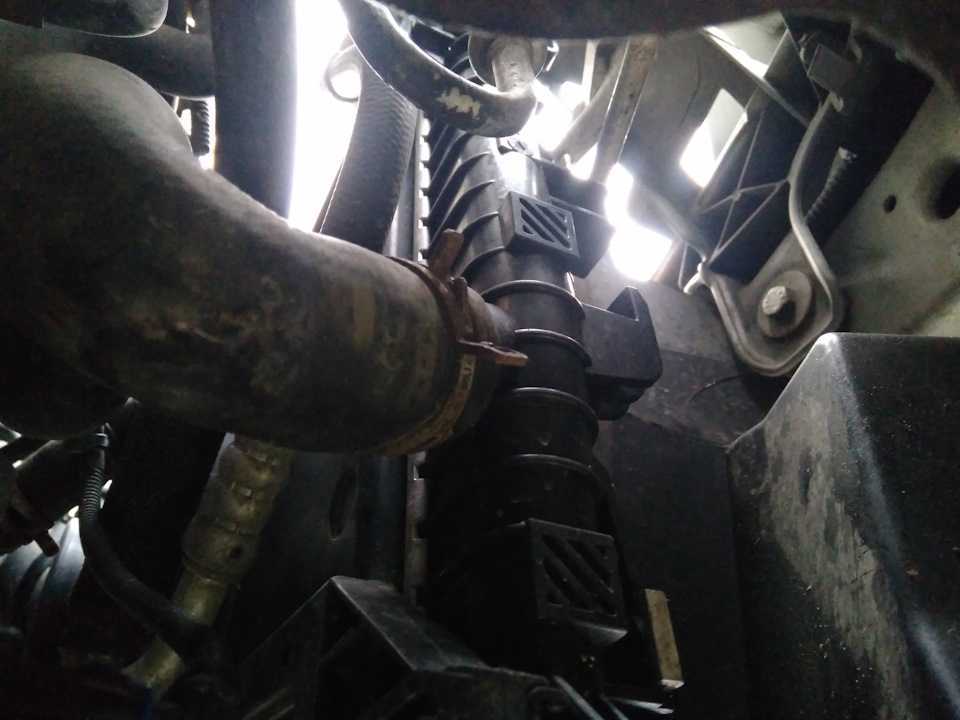

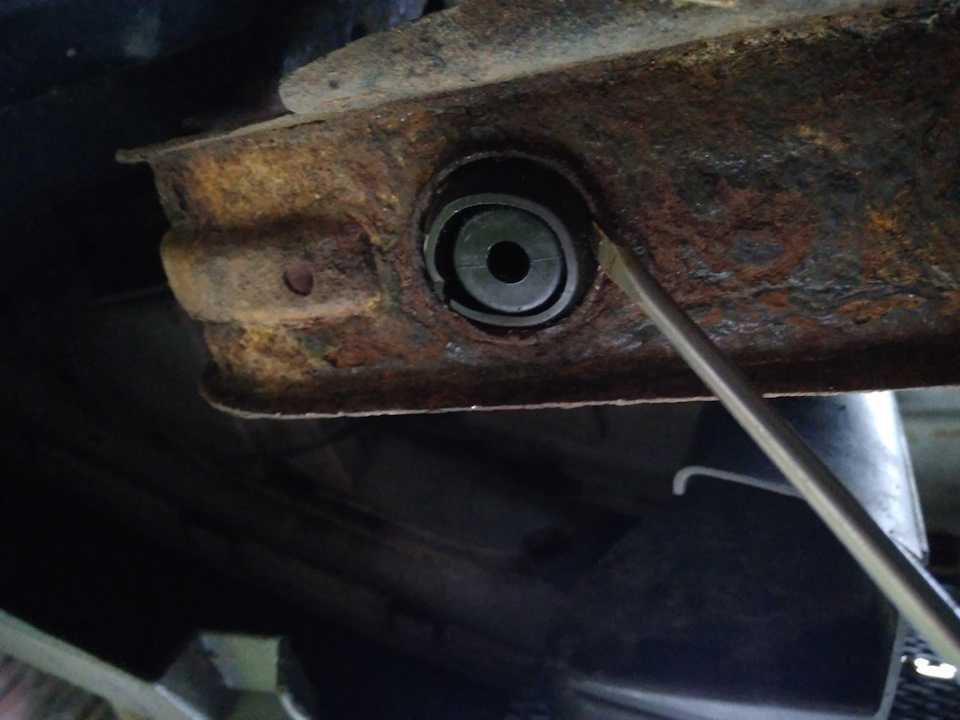

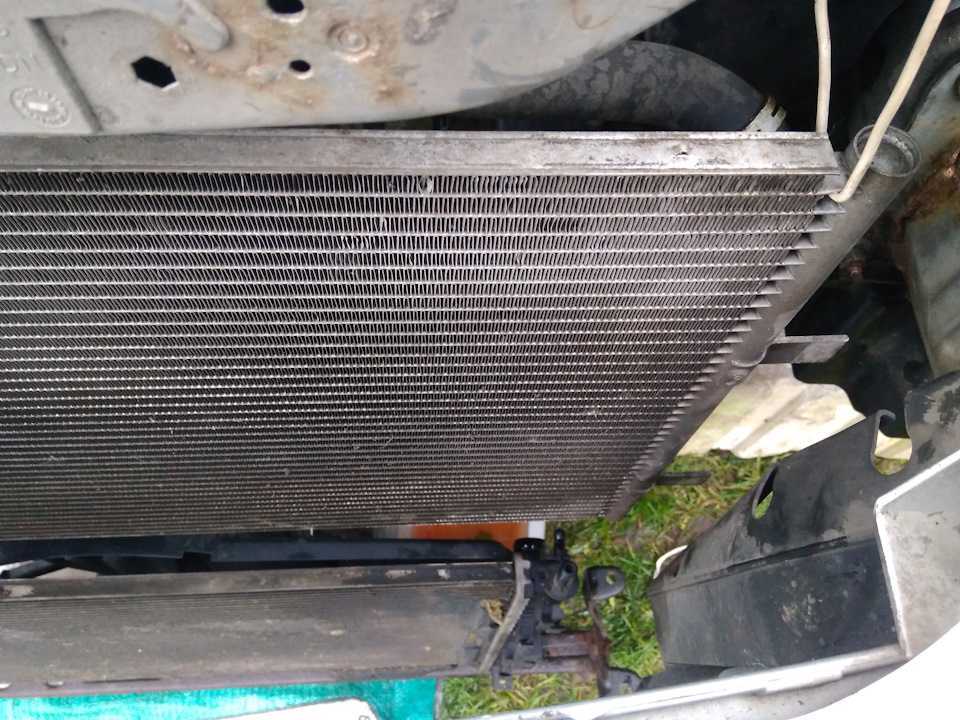

2) Стянул хомуты не спеша.3) Отвинтил балку панели радиатора-головка на 10.4) Радиатор висит на кондиционере и нужно из защёлок вытащить.справа защёлки выскочили а слева пришлось корячится как всегда убив ещё час.

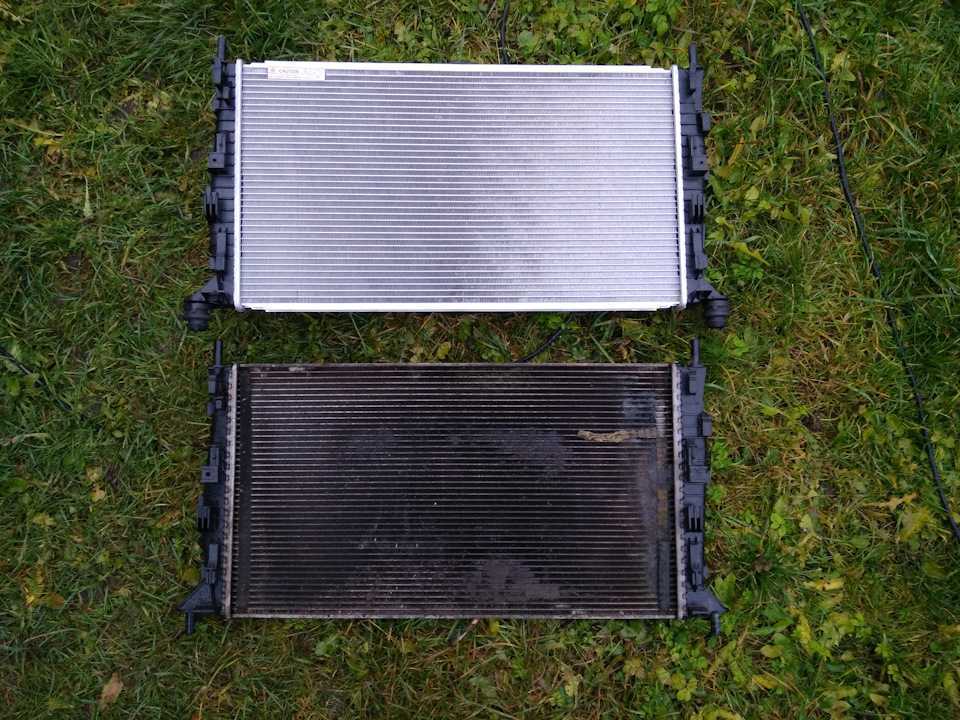

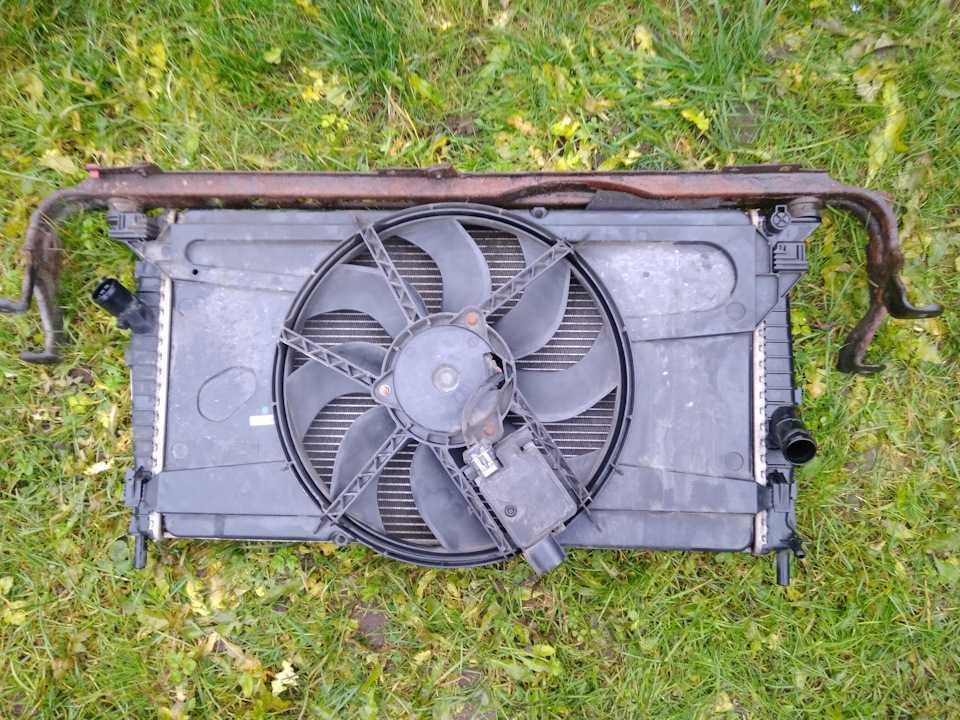

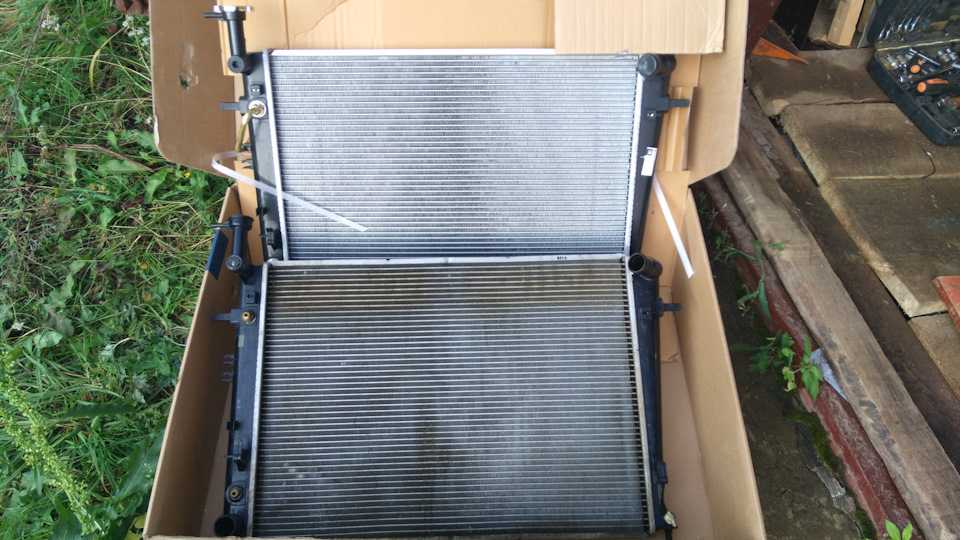

5) И вот наконец он родной на свободе, уходит на покой, как никак 10 лет оттарабанил .

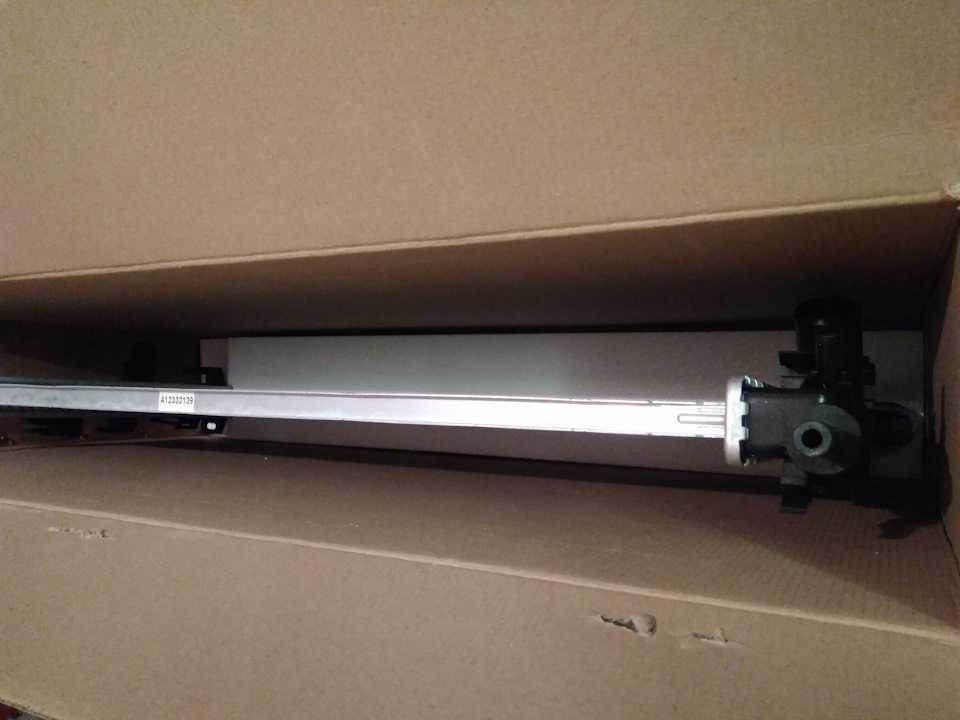

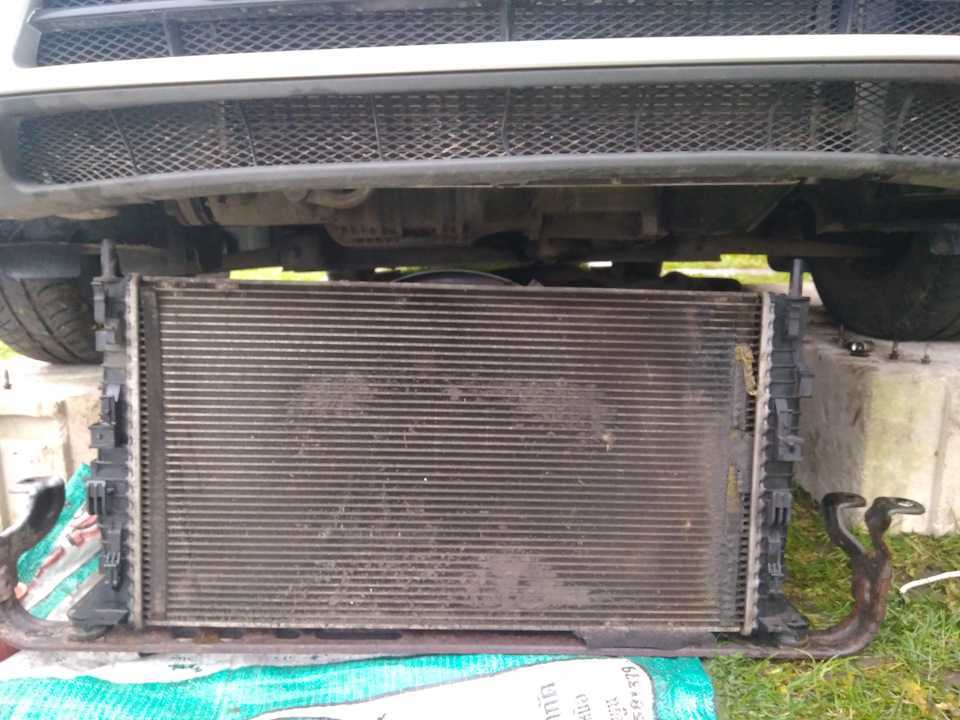

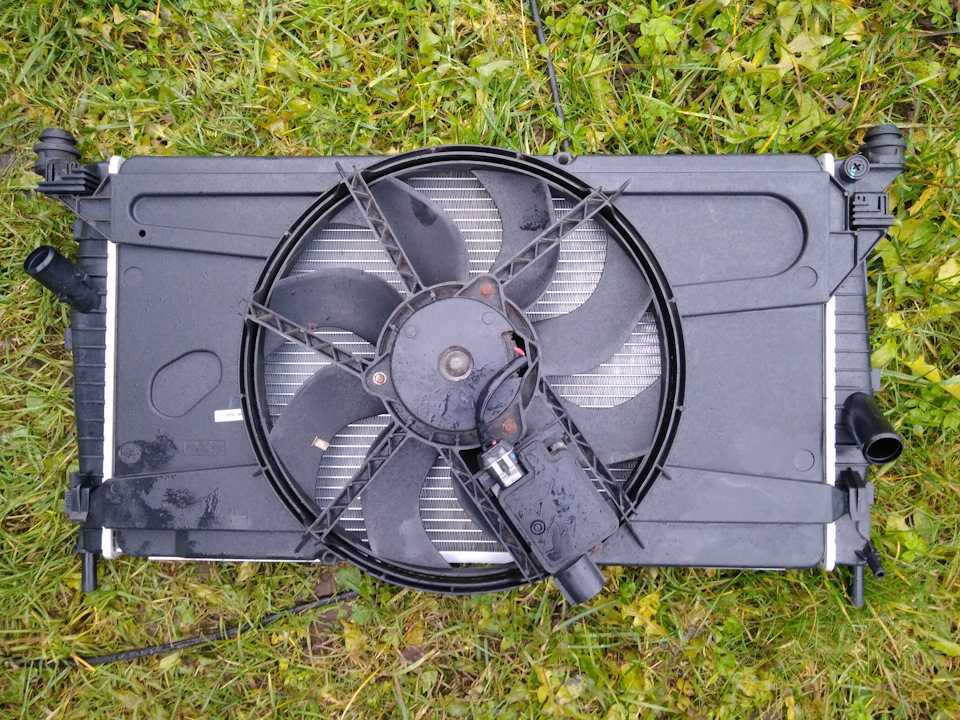

Отмыл кулер и подвесил новый радиатор на защёлки, опять же намаявшись с левыми.

Стянул хомуты с помощью шведок (Разводной трубный ключ Йоханссона «Железная рука» ), закручивая гайку на нём.

Положил на балку поролон, наживил болтами балку, силиконовым спреем смазал опорные резинки и плоскими отвёртками затолкал в круг балки и затянул болты.

Залил слитый антифриз 3.5 л + 1 л периодически запуская двигатель не закручивая до конца крышку + потом еще пол литра через 70 км. Вот и всё.P.S. Балку радиатора хотел пошкрябать и покрасить, но чисткой только дошкрябался до дыры ))) Всё таки постоянная влага сделала своё дело, сгнила.

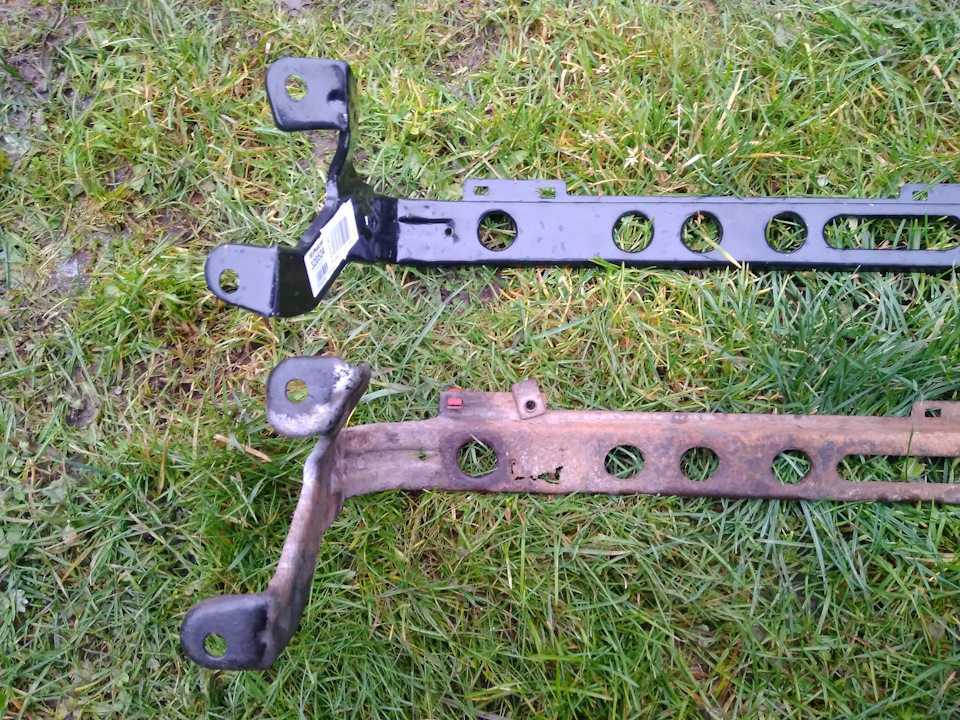

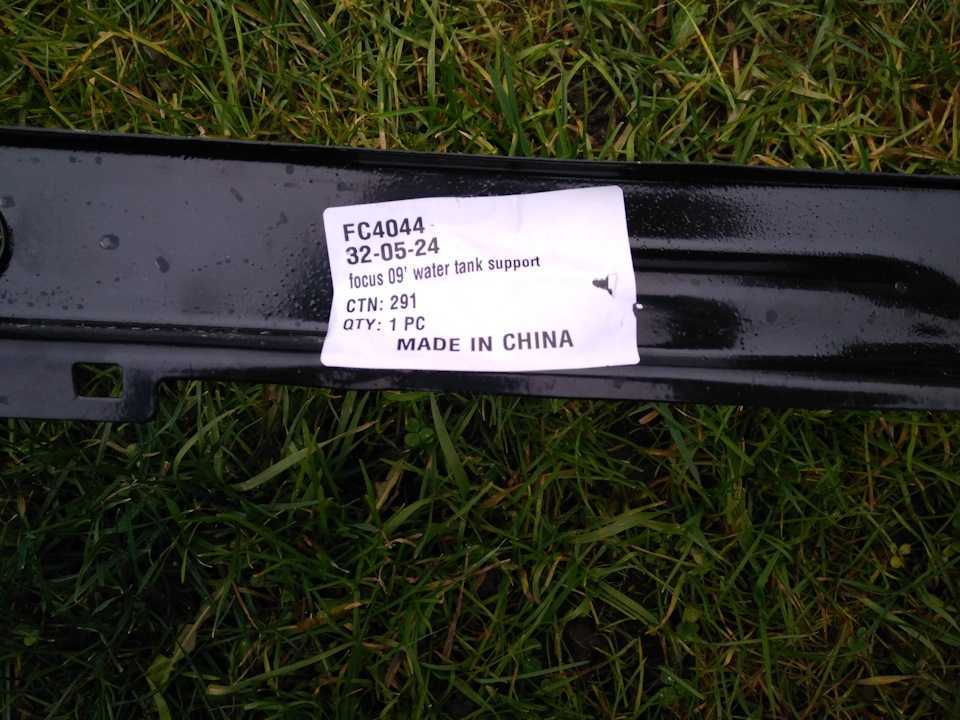

Заказал новую, выбрал «польскую» Polcar 320524 за 1000р. (Кстати оригинал Ford 1 435 962 -2100 р.) Получил через неделю и поехал ставить.Снял старую и тут закрались сомнения в надёжности сия изделия, надпись made in china большими буквами, металл тоньше в 2 раза, загнут не по технологии с прямыми углами…Польша оказалась Китаем.

Покрутив старую ржавую и новую, понял что старая с дырой пожалуй будет по прочнее ))) 900 гр против 1400 гр форд.

Ведь на ней по сути висят два радиатора + защита двигателя и еще удары которые она принимает, прямиком передаются на эту балку и можно ушатать 2 дорогих радиатора разом ! Поставил с матюгами обратно старую, новую вернул в магазин. Б.у детали как то не люблю ставить, чистить надо, красить, хотя в ту же 1000р оригинал продают.Оставлю до весны, под днищем зимой валяться желания больше нет, туда сюда эти грёбаные резинки заправлять.)

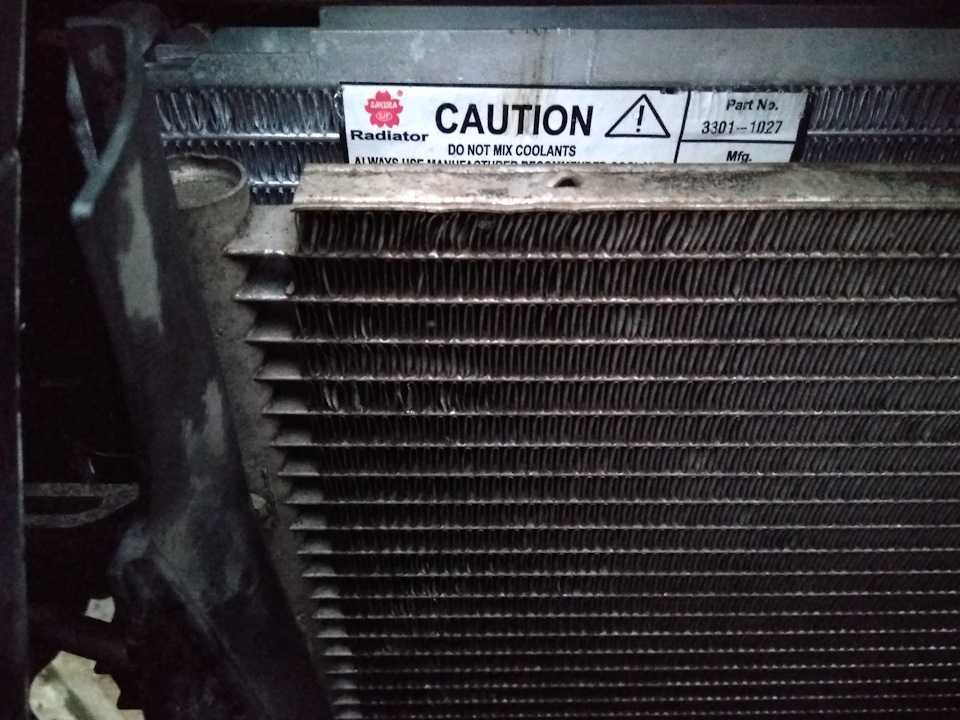

Радиатор двигателя Sakura 3301-1027 — 3383 р

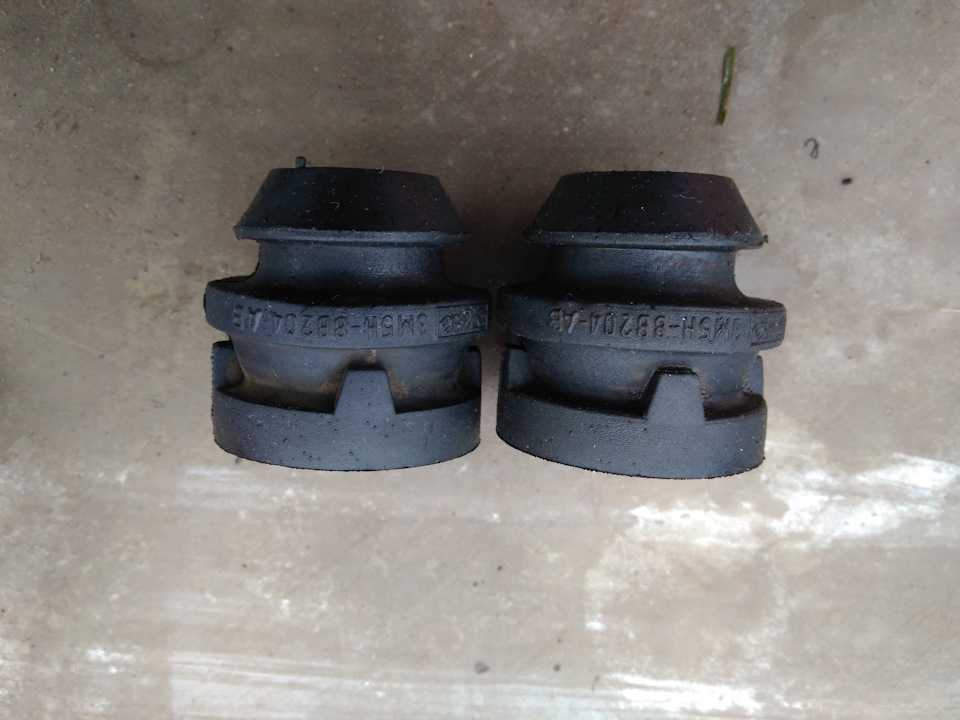

* Втулка крепления радиатора нижняя Ford 1 235 847

Если радиатор потек, опасно ли это?

В систему охлаждения автомобиля заправляется до 10 – 15 литров антифриза. Это небольшой объем, поэтому даже незначительная утечка охлаждающей жидкости уже через несколько километров приведет к повышению температуры с дальнейшим загоранием предупреждающего сигнала.

Популярные марки:

Fiat Doblo , Ford C-Max , Ford Explorer

Принимать меры по устранению проблем с радиатором охлаждения нужно, пока в системе еще остался антифриз. В противном случае перегрев приводит к значительному расширению металла деталей поршневой группы, в результате чего происходит заклинивание двигателя.

Просто добавь воды

Если утечка антифриза из системы охлаждения минимальна, а в машине ничего полезного для ремонта нет вообще, то можно доехать до автомобильной мастерской, просто восполняя утечку водой:

Чтобы двигатель не перегревался, важно поддерживать достаточный уровень охлаждающей жидкости.
При этом доливать ее лучше через расширительный бачок.
В горловину радиатора добавлять воду можно исключительно при холодном силовом агрегате.

При этом рекомендуется использовать дистиллят, в таком случае накипь внутри системы будет образовываться минимально. Но если такой роскоши тоже нет, то обычная вода тоже сгодится

Во время движения автомобиля важно контролировать уровень жидкости внутри системы радиатора

Порядок работы при снятии

Замена радиатора ВАЗ 2115, также, как и 2114, 2113, процесс довольно нетрудный, и не отнимет у Вас много времени. Начинать замену, нужно не посредственно с снятия старой детали. Перед началом данной процедуры, обязательно слейте охлаждающую жидкость. Сделать это можно, отвернув сливную гайку, расположенную в нижней части детали. Для ускорения процесса, открутите крышку расширительного бачка.

Снимать радиатор, желательно, вместе с электро-вентилятором. Таким образом, Вы облегчите себе работы по демонтажу. Сверху, на демонтируемом элементе, находится специальная прижимная пластина, которая крепится двумя болтами на 8. Их необходимо выкрутить.

Следующий шаг — снять подводящий и отводной патрубки. Для этого, ослабьте хомутики на местах соединений патрубков, с элементами системы охлаждения, с помощью крестовой отвертки. Аккуратно наклоните радиатор, в сторону двигателя, и снимите шланг с отверстия

Делать это нужно крайне осторожно, чтоб не повредить пластиковый штуцер. Теперь, можно извлечь и сам радиатор

Для этого, аккуратно наклоните его в сторону мотора, и поднимайте вверх. После того, как деталь будет на свободе, осмотрите ее, подлежит ли она ремонту. Если нет, то для замены, вентилятор необходимо также снять

Теперь, можно извлечь и сам радиатор. Для этого, аккуратно наклоните его в сторону мотора, и поднимайте вверх. После того, как деталь будет на свободе, осмотрите ее, подлежит ли она ремонту. Если нет, то для замены, вентилятор необходимо также снять.

Конструкция и технические характеристики радиатора

На вазовской «девятке» установлена жидкостная, герметичная система охлаждения с принудительной циркуляцией. Охлаждение антифриза происходит в радиаторе, расположенном в передней части моторного отсека. Герметичность системы обеспечивается установкой 2 клапанов в крышке расширительного бачка. При подъеме давления выше 1.1 кг/см² выпускной клапан открывается и тем самым поддерживает значение параметра в пределах 1-1.1 кг/см². Это позволяет увеличить температуру кипения ОЖ до 110 °С.

Если давление в СО снизилось до 0.03-0.13 кг/см² ниже атмосферного на холодном двигателе, то открывается впускной клапан. При выравнивании параметров последний закрывается. Радиатор охлаждения ВАЗ-2109 представляет собой элемент СО состоящий из 2 вертикальных пластмассовых бачков, соединенных между собой по высоте 2 горизонтальными рядами алюминиевых трубок. Для увеличения площади теплосъема на них напрессованы охлаждающие пластины. Левый бачок разделен горизонтальной перегородкой для изменения направления движения потока.

Охлаждающая жидкость подается через патрубок, расположенный в верхней части радиатора, а отводится через нижний. В правом бачке установлен датчик-выключатель, который управляет вентилятором радиатора. При температуре жидкости около 100 °С включается электродвигатель, а при 95 °С — отключается. Радиатор устанавливается в рамку. На него закрепляется кожух с установленным вентилятором. Рамка радиатора ВАЗ-2109, в свою очередь, крепится к корпусным конструкциям автомобиля.

Система охлаждения автомобилей ОКА ВАЗ-1111 – 1113

Система охлаждения в ОКЕ – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 110 кПа (1,1 кгс/см2). Впускной клапан открывается при понижении давления в системе относительно атмосферного на 3-13 кПа (0,03-0,13 кгс/см2) (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода ГРМ. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с “пожизненным” запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Система охлаждения: 1 – пробка расширительного бачка; 2 – расширительный бачок; 3 – пароотводящий шланг; 4 – подводящий шланг радиатора; 5 – радиатор двигателя; 6 – крыльчатка вентилятора; 7 – кожух радиатора; 8 – датчик включения электровентилятора; 9 – сливная пробка; 10 – зубчатый ремень привода ГРМ; 11 – насос охлаждающей жидкости; 12 – всасывающая труба насоса; 13 – подводящая труба отопителя; 14 – кран; 15-отводящая труба отопителя; 16 – радиатор отопителя; 17 – датчик температуры охлаждающей жидкости (в левом торце головки блока цилиндров); 18 – шланг отвода охлаждающей жидкости из рубашки охлаждения впускной трубы; 19 – отводящий шланг радиатора; 20 – выпускной патрубок головки блока; 21 – заправочный шланг; 22 – термостат; 23 – шланг всасывающей трубы насоса.

Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает радиатор отопителя и впускную трубу. При температуре 87±2°С клапан начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор двигателя. При температуре около 102°С основной клапан полностью открывается, а байпасный закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 8 мм.

Радиатор двигателя состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга.

Электровентилятор радиатора включается через реле 113.3747 датчиком-выключателем ТМ-108, ввернутым в правый бачок радиатора. Его контакты замыкаются при температуре 99±3°С, а размыкаются при 94±3°С. Реле расположено под панелью приборов слева. Его характеристики описаны в разделе “Электрооборудование”.

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводя-щего шланга от радиатора двигателя, в нижней – для заправочного шланга.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, подающий сигнал на указатель температуры приборной панели. Система отопления описана в главе “Система отопления и вентиляции”.

Причины замены устройства

Если в процессе эксплуатации возрастает температура охлаждающей жидкости и при этом уровень не снижается, то, скорее всего, возникли проблемы с радиатором. Поскольку трубки устройства алюминиевые, а диаметр их мал, ремонту они не подлежат. Сегодня автомагазины предлагают различные присадки, растворимые в ОЖ, и тампонирующие свищи. Однако следует помнить, что их применение является временной мерой. Во время поездки неисправность может возникнуть вновь и привести к тяжелым последствиям.

Чаще всего течи радиатора возникают из-за механического повреждения пластмассовых бачков и охлаждающих трубок во время аварий либо ремонтных работ в моторном отсеке. При таком дефекте проводить восстановление нецелесообразно. В этом случае рекомендуется выполнить замену радиатора охлаждения двигателя на исправный.

Чтобы убедиться в том, что прибор не герметичен, его погружают в ванну с водой, предварительно заглушив отверстия, и подают сжатый воздух. По наличию появившихся пузырьков судят о месте и степени повреждения. Во время эксплуатации автомобиля зимой и в дождливую погоду радиатор загрязняется, особенно в нижней части. При этом существенно ухудшается охлаждение жидкости, что неблагоприятно сказывается на работе двигателя. Имеющиеся в грязи агрессивные вещества вступают в реакцию с материалом трубок, в результате чего появляются свищи.

Использование некачественного антифриза может не только привести к выходу из строя радиатора, но и стать причиной поломки других элементов системы охлаждения. Не рекомендуется в качестве ОЖ использовать воду, т. к. на внутренних поверхностях рубашки блока цилиндров, водяной помпы и трубках радиатора появляется накипь. Она приводит к ухудшению теплосъема, что негативно влияет на работу двигателя.

Замена

Замена радиатора охлаждения в ваз 2109

Данная деталь подлежит замене в том случае, если обнаружилась течь. Но все же, для начала лучше провести его проверку, чтобы убедиться, откуда течь.

Проверка

Для проверки радиатора его нужно снять (как это сделать, будет описано ниже), заглушить все патрубки и опустить в ванну с водой. Работы нужно проводить в специально отведенном для этого месте (мастерской, гараже и т. д.). К ванне подводим воздух под давлением. Если появятся пузырьки в течение 30 секунд после поступления воздуха, значит в радиаторе есть дырка и ее даже можно найти, если наблюдать внимательно.

Через сколько менять антифриз?

Производители рекомендуют менять стандартные антифризы каждые 40-50 тысяч км. Дорогостоящие антифризы класса G-13 меняют после 100.000 км.

Цвет жидкости сам подскажет, когда нужно менять антифриз. Выгоревшие, тусклые, мутные цвета антифризов — следует менять. Систему охлаждения и отопления при замене антифриза — рекомендуется промыть. Цвет, тусклость антифриза определяем наглядно по расширительному баку. Сколько промывать систему, указывается на промывочной жидкости определенной марки.

Тары антифризов содержат разное число литров и являются разнообразными. Распространенные тары антифризов по литрам — 1 литр, 3.785 литра, 5 литров, 20 литров и выше.

Сколько литров антифриза используется в машине — описано в таблице заправочных объемов.

Основные неисправности

К основным неисправностям и первых 650 кубовых движков и мотора 11113 можно отнести повышенный шум и вибрацию. Повышенный шум проявляется при прогреве двигателя и обуславливается наличием балансирных валов. Шум считается нормальным, хотя и вызывает беспокойство автовладельцев.

Дополнительный шум могут вызывать повышенные клапанные зазоры. Устраняется регулировкой. Вибрация же имеет причину конструктивную и обусловлена работой всего 2-х поршней, которые имеют рабочий ход только за 2 оборота КВ, то есть в процессе работы 1 поршень проворачивает КВ на 360 о .

Прогар прокладки головки цилиндров. Он вызван неточностью изготовления прокладок на заводах и неправильной затяжкой головки блока, допускающий неполное обжатие прокладки. При ремонте не допускается повторное использование этого уплотняющего элемента

Требуется обязательная замена, при этом стоит обращать внимание на поверхность прокладки и в случае обнаружения задиров не стоит ее использовать

Сложности при запуске горячего 750 см 3 двигателя обусловлены диафрагмой топливного насоса и компоновкой моторного отсека. Повышенные рабочие температуры блока двигателя приводят к образованию топливных паров в полостях насоса, а агрегат не предназначен для перекачивания газообразной среды.

Потеря искры. Система искрообразования в цилиндрах выполнена по бесконтактной схеме с применением катушки зажигания. Расположение катушки допускает попадание воды при прохождении луж. Это вызывает отказ элемента, повышающего напряжение, и выражается в невозможности запустить двигатель.

Система охлаждения. Имеет те же проблемы, что и все двигатели ВАЗ. Низкое качество исполнение помпы приводит к ее отказу, что в свое время влечет перегрев двигателя. Тоже относится и к надежности термостата. При возникновении проблем требуется замена элементов.

Отказы электронных датчиков. Обусловлены некачественным исполнением электроники российскими производителями, а также низкой культурой сборки силовых агрегатов, допускающих неполную фиксацию датчиков на корпусе мотора.

Ремонт двигателя ОКА может быть выполнен в гаражных условиях при наличии опыта обслуживания и ремонта ДВС российского производства. За исключением специфических элемен6тов ремонт двигателя выполняется с применением комплектующих, используемых для ремонта двигателей ВАЗ 21083 и ВАЗ 21093.

Замена радиатора Ford Focus

Если после стоянки автомобиля под ним образуется на асфальте жидкость в районе капота, то это говорит о том, что скорее всего вытекает жидкость для системы охлаждения. Разумеется, прежде, необходимо удостовериться, что это именно охлаждающая жидкость, а не, скажем, масло или бензин.

Как правило, радиатор начинает течь либо вследствие удара, либо резкого торможения. Сам же радиатор изнашивается крайне длительный период времени. Завод-изготовитель рекомендует производить замену радиатора каждые 150 тыс. км.

Производить замену необходимо только на остывший двигатель. В противном случае, велика вероятность обжечься.

Замена изношенного радиатора занимает от 3 часов до полудня, в зависимости от уровня подготовки. Для данной процедуры понадобятся:

1. Набор головок.
2. Набор гаечных ключей.
3. Трещотка.
4. Пассатижи.
5. Набор отверток.
6. Домкрат.
7. Смотровая яма.
8. Напарник (желательно).

Преимущества холодной сварки

Чтобы устранить течь, достаточно отрезать (отломать) кусок герметика, тщательно размять его в руках до приобретения им состояния и вида однородной массы, а затем намазать непосредственно на повреждённый участок радиатора ВАЗ. Использовать автомобиль можно уже через 15 минут после высыхания, а полностью клей застывает спустя сутки после ремонта.

Основные преимущества рассматриваемого клея заключаются в его следующих особенностях:

• «Холодная сварка» имеет такой же коэффициент расширения, как и металл, что позволяет избежать комплексного ремонта после устранения течи с помощью рассматриваемого вещества.
• Срок службы заплатки, изготовленной из «холодной сварки» при правильном её нанесении может достигать нескольких лет.

Быстро и эффективно выявить место образования течи помогут флуоресцирующие добавки. Они смешиваются с любым антифризом, окрашивая его. Водителю остаётся лишь осмотреть места соединения патрубков (протечки чаще всего случаются именно здесь) и оперативно устранить выявленную неисправность для того чтобы без проблем добраться до места ремонта

Отправляясь в дальнее путешествие за рулём собственного автомобиля, крайне важно иметь при себе какой-нибудь герметик

Замена радиатора ВАЗ 2109 своими руками

Со временем все системы автомобиля выходят из строя. А радиатор системы охлаждения двигателя под воздействием внешних факторов (камни из под колес автомобилей или ветки торчащие из земли) выходит из строя не редко.

В этой статье Вы узнаете о том, как произвести замену радиатора ВАЗ 2109 и вообще всего семейства «Самар» своими руками.

— тосол или антифриз, ну или любая автомобильная охлаждающая жидкость

— высокотемпературный силиконовый герметик

Приступаем к самостоятельной замене радиатора ваз 2109

1. Скидываем «минусовую» клемму с аккумулятора и дожидаемся пока двигатель полностью остынет.

2. Снимаем защиту картера и снимаем крышку расширительного бочка.

3. Отвинчиваем сливную пробку на радиаторе (на радиаторах автомобилей ВАЗ 2109, 2108, 21099 она расположена в нижнем правом углу) и сливаем всю охлаждающую жидкость в заранее подготовленную пустую емкость (объем охлаждающие жидкости равен примерно 5 литрам так,что подбирайте соответствующую тару).

4. Далее необходимо отсоединить провода датчика включения вентилятора.

5. Если автомобиль с инжекторнмы двигателем, то для самостоятельной замены радиатора ваз 2109 дополнительно необходимо снять воздушный фильтр.

6. Отсоединяем все патрубки подходящие к радиатору.

7. Откручиваем крепления радиатора к кузову и извлекаем радиатор и корпуса вентилятора из моторного отсека машины вверх, с небольшим наклоном в сторону двигателя.

8. Откручиваем гайку и три болта крепления вентилятора к радиатору. Необходимо проверить состояние подушек радиатора находящихся на нижних креплениях. Если они порваны или потеряли упругость, то их необходимо заменить.

Как она работает

Принцип работы системы охлаждения (СО) следующий:

Привод насоса функционирует от ремня ГРМ;
Система имеет объем 7,8 литра, если принимать во внимание печку;
Температура контролируется датчиком, установленным в рубашке блока цилиндров. Показания температуры отображаются на приборной панели;
При работе мотора жидкость из рубашки переходит в радиатор (там отбирается тепло) или в термостат (работа по малому контуру, необходимая для прогрева двигателя);
Затем жидкость охлаждения с помощью насоса переходит в рубашку охлаждения двигателя (инжекторного);
За счет трубопроводов ОЖ циркулирует по системе;
В СО используется центробежный насос;
Радиатор применяется трубчато-пластинчатый, разборный, оснащенный пластиковым расширительным бачком;
Внутри радиатор имеет алюминиевые трубки и пластины охлаждения, но заливного отверстия нет;
Для заливки и доливки ОЖ используется расширительный бачок

Там же располагается датчик включения вентилятор;
Бачок оснащается заливным горлом, впускным и выпускным клапаном;
Чтобы слить ОЖ из системы, необходимо открутить сливные пробки на бачке, радиаторе и блоке цилиндров.

Если детально разобраться в компонентах системы охлаждения и их функциях, особенностях, вы сумеете без посторонней помощи провести ремонтные, профилактические работы, поменять радиатор или отдельные составляющие СО.

Варианты лопастей

Что заливать в систему охлаждения двигателя?

Для начала давайте вспомним, что залито в вашу систему охлаждения? Еще не так давно можно было довольно часто встретить автомобили с водой в системе охлаждения двигателя вместо антифриза. К счастью, в наши дни применение воды в качестве охлаждающей жидкости стало скорее исключением из правил. Обычно ее используют в аварийных ситуациях, когда что-то в систему залить нужно, а антифриза под рукой нет.

Если сравнивать характеристики воды и специальной охлаждающей жидкости (антифриза), то последняя имеет массу преимуществ – это и более высокая температура кипения, и низкая температура замерзания, и наличие в составе смягчающих и антикоррозионных присадок, предотвращающих образование накипи и ржавчины в системе охлаждения двигателя.

С этим вопросом мы определились – никакой воды в системе охлаждения двигателя! Но стоит иметь в виду, что долговечность работы системы во многом зависит и от качества охлаждающей жидкости. Не стоит покупать первую попавшуюся канистру с надписью «Антифриз» или «Тосол», отдавать предпочтение нужно только продукции надежных производителей, имеющих все необходимые сертификаты.

Большинство поддельных жидкостей содержат в своем составе агрессивные кислоты, которые со временем разъедают не только детали охлаждающей системы, но и приводят к появлению «раковин» даже в головке блока цилиндров двигателя! Поэтому экономить на антифризе мы вам не советуем.

Также одним из важных критериев качества охлаждающей жидкости является наличие в её составе специальных флуоресцентных добавок, которые помогают обнаруживать течи в системе охлаждения двигателя. Так как система должна быть герметичной, то течи в ней недопустимы.

Замена радиатора на ВАЗ-2114

Для выполнения работы необходимы следующие инструменты и материалы:

1. ключи и головки на 8 и на 10;
2. плоскогубцы;
3. отвертка;
4. герметик.

Последовательность замены

1. Работы выполняются, когда двигатель автомобиля остыл. Снимаем пробку с расширительного бачка, сливаем тосол.
2. Снимаем корпус воздушного фильтра.
3. Демонтируем радиатор вместе с охлаждающим вентилятором, что проще или сначала вентилятор, а затем сам радиатор, что несколько сложнее. Для этого снимаем разъем питания двигателя электровентилятора, снимаем хомуты и отсоединяем все патрубки, подходящий к радиатору.
4. Отворачиваем пластину, фиксирующую радиатор, наклоняем его в сторону двигателя и извлекаем с места установки.
5. Монтаж нового радиатора выполняется в обратном порядке. После установки на место, необходимо залить новый тосол в расширительный бачок, проверить работу двигателя и срабатывание системы охлаждения. Дождаться включения вентилятора охлаждения и проверить, не закипает ли тосол в бачке.

Обязательные условия – аккуратность и соблюдение инструкции. Система охлаждения двигателя – одна из основных и поэтому требует постоянного внимания и ухода, охлаждающую жидкость необходимо периодически заменять. Уход за системой охлаждения обеспечит долгую жизнь двигателя и удешевит эксплуатацию самого автомобиля.

Как заменить радиатор охлаждения на ВАЗ 2170-ВАЗ 2172?

1) Прежде чем приступить к работе, слейте из радиатора всю охлаждающую жидкость (Как слить жидкость, читайте «здесь») и переходите к снятию электро-вентилятора (Если его не снять, радиатор Вы просто не вытащите), для этого скиньте сперва минусовую клемму с АКБ ослабив для этого болт который её крепит, затем снимите корпус воздухофильтра потому что он мешаться очень сильно будет (Читайте «здесь», как это сделать), ну и можете приступать к снятию электро-вентилятора, в начале проводку разъедините между собой, проводка у электро-вентилятора идёт в боковой части в виде разъёма и колодки (см. фото 1), затем отверните (Удобней всего воротком пользоваться) два болта которые крепят электро-вентилятор за кожух слева и четыре гайки, две из которых располагаются на верху и две внизу (см. фото 2 и 3 ниже) и потом снимите электро-вентилятор, вытащив на верх его и отложите в сторонку.

2) Далее снимите звуковой сигнал, потому что он не даст снять радиатор (О том как это сделать, читайте в статье: «Замена сигнала на Ладе Приоре») и после чего ослабьте всех хомуты, которые все подводящие патрубки крепят к радиатору (см

фото 1 и 2, обратите своё внимание на фото 1, на нём стрелкой указан ещё один патрубок, поэтому не пропустите его) и отсоедините их, сразу же после чего выверните две гайки которые радиатор к кузову крепят (см. фото 3) и выньте затем держатель, который шланг удерживает от того, чтобы он не болтался из отверстия в поперечине моторного отсека (см. фото 4), ну и всё, можете смело после этого наклонять радиатор к двигателю автомобиля и вытаскивать его после чего из подкапотного пространства

фото 4), ну и всё, можете смело после этого наклонять радиатор к двигателю автомобиля и вытаскивать его после чего из подкапотного пространства.

Заново посмотрите на фото 1 выше, там стрелкой указан верхний шланг, в отличие от патрубков он крепится не червячным хомутом, а ленточным, ленточные хомуты не удобные и после первого откручивания шланг уже тяжело при помощи них закрепить, чтобы он точно так же жёстко держался, поэтому данный хомут (Если именно ленточный у Вас стоит), заменяйте червячным, он гораздо удобней и его можно затянуть при помощи гаечного ключа или же отвертки!

Перед установкой нового радиатора или повторно старого (Если Вы его запаяете), проверьте наличие двух подушек, на которых радиатор стоит (см. фото 1) они бывает ещё остаются в установочных штифтах, поэтому везде гляньте, порванные или потерявшие упругость подушки, замените на новые, а так же снять и проверить будет нужно резинометаллические втулки, при необходимости они тоже меняются на новые.

Если решили всё же старый радиатор ставить (Возможно Вы его просто снимали, для того, чтобы получить доступ к другим деталям), то перед его установкой, промойте его снаружи струёй воды и хорошенько просушите и кстати, перед тем как подсоединить патрубки к радиатору обратно, смажьте герметиком их, небольшим слоем, а иначе возможно патрубки протекать начнут, что доставит Вам очень много неудобств и проблем с постоянной покупкой ОЖ!

Изучите ролик который размещён ниже, на примере автомобиля ВАЗ 2111 в нём показывается то, как правильно нужно снимать радиатор с автомобиля.
