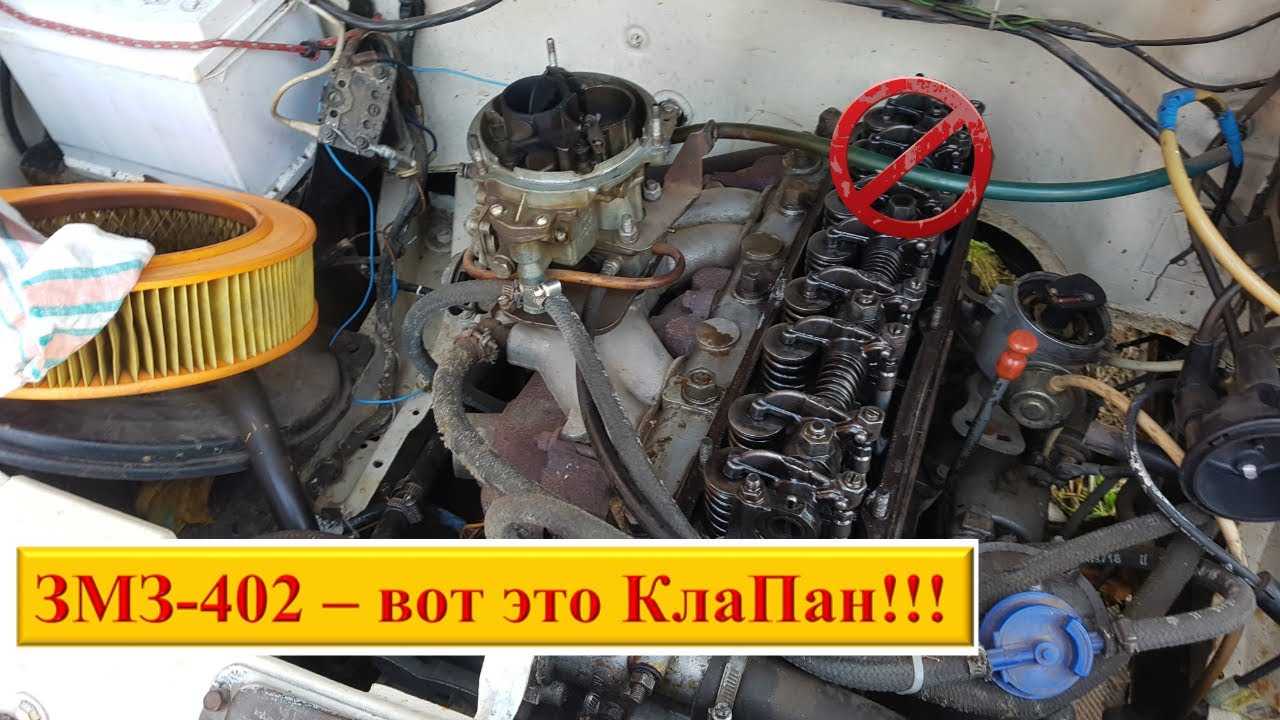

Как отрегулировать клапана на 402 двигателе в два этапа

Как отрегулировать клапана на 402 двигателе

Клапана представляют собой важную составляющую газораспределительного механизма. Регулировка клапанов – одна из базовых настроек двигателя, от которой зависит срок эксплуатации различных деталей ГРМ. В случае неправильной регулировки повышается расход топлива, а работа мотора становится более шумной.

Если движок плохо запускается на холодную, свечи заливает, а во время работы силового агрегата вы слышите своеобразный звон, необходимо регулировать зазоры клапанов. Сегодня мы поможем вам понять, как выполняется регулировка клапанов на 402 двигателе, которым оснащены многие автомобили Газель.

Для выполнения процедуры необходимо подготовить комплект щупов, ключ для храповика коленвала, а также прокладку крышки ГБЦ (отдельно о замене прокладки головки блока цилиндров мы уже писали).

Регулировка клапанов 402 двигателя должна осуществляться исключительно на холодном моторе. Последовательность регулировки по цилиндрам выглядит так: 1-2-4-3. На 1-м и 4-м цилиндрах оптимальный зазор клапанов выпуска равен 0,35-0,4 миллиметра, а для других цилиндров он должен составлять 0,4-0,45 миллиметра.

Подготовка к регулировке клапанов

Охладить мотор, подождав несколько часов после его последнего запуска.
Отключить клеммы от АКБ.
Снять воздушный фильтр (отсоединить крышку фильтра, снять элементы крепления, вентиляционный патрубок картера, а также шланг вакуумного регулятора трамблера).
Демонтировать корпус воздушного фильтра.
Отключить от карбюратора авто тяги дроссельной и воздушной заслонок.
Открутить крышку клапанов и вытащить её.

Регулировка клапанов на Газели с 402 двигателем

Взять ключ для храповика и провернуть коленвал в направлении часовой стрелки так, чтобы 1-й цилиндр достиг верхней мертвой точки такта сжатия. При этом третья метка на шкиве коленчатого вала должна совпасть с соответствующей меткой, присутствующей на передней крышке.
В данной позиции оба клапана должны быть закрыты.
Регулировка выпускного клапана. Сначала надо вставить щуп и определить зазор. Если он не соответствует 0,35-0,4 мм, надо открутить контргайку винта регулировки и установить требуемый зазор с помощью вращения того винта отверткой. Нужно, чтобы щуп проходил с некоторым усилием.
Затянуть контргайку. Если регулировка выпускного клапана на 402-м двигателе была выполнена правильно, больший щуп не сможет в него войти.
На впускном клапане должен присутствовать зазор в 0,4-0,45 миллиметра. Выполняем аналогичные действия.
С помощью ключа для храповика надо прокрутить коленчатый вал на 180 градусов и настроить 2-й цилиндр. Не забывайте о зазорах в 0,4-0,45 миллиметра.
Прокрутить коленвал на 180 градусов.
Регулировка цилиндра под номером 4. Выпускной клапан должен иметь зазор около 0,35-0,4 мм, а на впускном он должен составлять 0,4-0,45 мм.
Провернуть коленчатый вал на 180 градусов и приступить к настройке 3-его цилиндра. Правильные зазоры – 0,4-0,45 мм.
Проверка зазоров на каждом отрегулированном цилиндре. Исправление недочетов (в случае их выявления).
Протереть крышку ГБЦ, а также посадочное место.
Установка новой прокладки крышки и монтаж, а также крепление самой крышки. Прилагать значительные усилия не нужно, так как в противном случае может быть повреждена резьба крепления.
Установка воздушного фильтра.

Если вы отрегулировали клапана на Газели с 402 двигателем правильно, двигатель не должен издавать какие-либо непонятные звуки. Выполнение этой процедуры также позволяет заметно сократить потребление бензина.

Также хочется отметить, что во время регулировки клапанов 402 двигателя не стоит перетягивать их. Если клапан не дотянут, вы услышите только минимальный звон, а вот при чрезмерной затяжке, клапан прогорит, что в итоге выльется в поломку механизма привода. Кроме этого, может быть повреждена головка блока цилиндров.

Нюансы регулировки клапанов на автомобилях ГАЗ

— изношены кулачки распредвала;

— ось, на которой стоят коромысла, имеет выработку;

— носики коромысел неравномерно сработались;

— износились толкатели;

— сработались сухари пружин.

Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.

Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут упираться не в клапан, а в чашку клапанной пружины. Этот дефект можно устранить установкой новых сухарей.

Инстукция по замене масла в двигателе ЗМЗ 402

Двигатель ЗМЗ-402, давно снятый с производства, по-прежнему востребован среди российских водителей. Высокие показатели мощности и крутящего момента делают этот мотор подходящим даже для крупногабаритной ГАЗели. Данный двигатель нуждается в периодической коррекции зажигания и регулировке клапанов ЗМЗ 402, осуществляемой для поддержки стабильной работы автомобиля.

402 двигатель ЗМЗ :: SYL.ru

Многие автолюбители сталкивались с тем, что в двигателе начинался металлический звон. Так сразу и не возможно понять, откуда берется непонятный и пугающий звук. Но если это касается непосредственно моторов Заволжского моторного завода, то причина достаточно простая — пора провести регулировку клапанного механизма.

Суть операции

Двигатель ЗМЗ-402 заслужил неплохую славу и пользуется уважением многих водителей. Причиной этому является ремонтоспособность, которая может поспорить даже с большинством моторов семейства ВАЗ. При этом запаса мощности и крутящего момента хватает и для «Волги», и для «ГАЗели».

Несмотря на вышеописанные преимущества, ЗМЗ имеет не самые удачные технические характеристики. В связи с нижним расположением распределительного вала, наличием длинных тяг толкателей увеличивается нагрузка на механизм ГРМ

Если же еще принять во внимание то, что качество деталей оставляет желать лучшего, то временной интервал проведения регулировок будет не особо большой

Регулировка клапана 402 двигателя производится примерно каждые 15 000 км с учетом бережности в работе силового агрегата, отсутствии резких стартов и без максимальной нагрузки. При эксплуатации автомобиля на низкой скорости, а также при перевозке тяжелых грузов, период регулировки уменьшается до 10 000 км. При условии использовании бензина, который не соответствует головке блока цилиндров, клапаны регулируют через 5000-6000 км пробега, тем самым снижая вероятность их прогорания.

Необходимые инструменты

Для проведения регулировки вам понадобятся:

Длинная головка на 10 мм и ключ-трещотка.
Ключи на 8,10,11,12,13 и 14 мм.
Плоская и крестовая отвертки.
Свечной ключ.
Щуп универсальный.

Порядок регулировки клапанов 402 двигателя

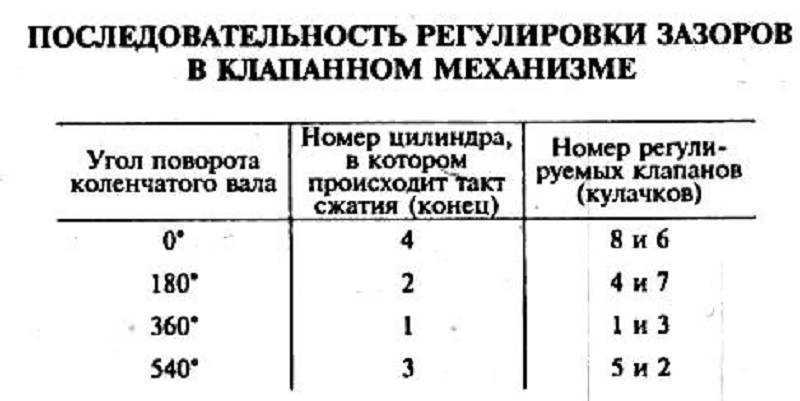

Порядок регулировки клапанов можно увидеть в таблице:

Тип клапана	№ цилиндра	I	II	III	IV
Впускной	1	5	4	7
Выпускной	2	3	6	8

Подробнее последовательность действий такова:

Отсоединение всех шлангов от клапанной крышки, снятие шланга опережения зажигания.
Откручивание 6 болтов, снятие клапанной крышки.
Выкручивание свечей.
Установка поршня цилиндра №1 в положение ВМТ. Производится совмещением третьей метки шкива коленчатого вала и прилива на двигателе (коленвал вращается при помощи стартера или вентилятора).
Снятие крышки трамблера, установка бегунка напротив контакта цилиндра №1.
Удерживая регулировочный винт, откручивается гайка, которая его фиксирует.
Измерение зазора. Если его показатели в норме – регулируется следующий клапан, если нет – регулируется этот.
Фиксация регулировочного винта гайкой.
Регулировка всех оставшихся клапанов в вышеописанном порядке.
Установка свечей и высоковольтных проводов.
Запуск двигателя, проверка подачи масла на коромысла. При отсутствии подачи масла необходимо ослабить гайку крепления оси коромысел.
Заглушка двигателя, установка клапанной крышки, подсоединение всех шлангов.
Запуск двигателя. Отсутствие всяческих звонов и цокота – признак правильной регулировки.

Нюансы при регулировке клапанов

В некоторых случаях все равно слышен стук, звон и прочие посторонние шумы, как бы не проводилась регулировка клапана. В 402 двигателе к этому могут приводить такие причины:

изношенность кулачков распределительного вала;
ось коромысел отработала свой ресурс;
неравномерная работа носиков коромысел;
изношенность толкателей;
выработка сухарей пружин.

Решения данных проблем следующие:

регулировка клапанов при помощи индикатора;
замена распределительного вала;
установка новых сухарей.

Вывод

Если вам необходимо совершить регулировку клапана, 402 двигатель не создаст серьезных проблем. При должной сноровке, данная операция пройдет успешно и без осложнений.

Процесс подготовки

Инструменты и расходные материалы, необходимые для проведения процедуры, включены в следующий перечень:

универсальные щупы для замеров;
комплект торцевых и накидных ключей;
набор гаечных ключей;
прокладка для клапанной крышки;
свечной ключ;
мощные плоские и крестовые отвёртки;
молоток;
чистая тряпка.

Прежде чем приступать к проведению работ по регулировке зазоров клапанов ЗМЗ-402, нужно ознакомиться с некоторыми нюансами операции

Важно помнить, что настройка клапанов может производиться только в условиях холодного двигателя. Состояние холодного двигателя подразумевает равенство внутренней температуры мотора и температуры внешней среды. Этап подготовки включает проведение следующих мероприятий:

Этап подготовки включает проведение следующих мероприятий:

Проверка щупом зазор двигателя

откручивание номерного знака с целью установки стартера (агрегат пусковой системы механизма);
извлечение свечей зажигания;
снятие крышки трамблёра (прерыватель-распределитель зажигания);
изолирование минусового заряда автомобильного аккумулятора.

Тип горючего также влияет на габариты тепловых зазоров. Головка блока цилиндров, которая предназначена для бензина № 92, но используется с горючим № 80, нуждается в увеличении зазоров до 0,4 мм. Использование газа и бензина № 76 для ГБЦ не рекомендуется, так как подобный случай может вызвать прогорание клапанов.

Когда нужна регулировка клапанов

Детали механизма газораспределения открываются поочерёдно и в нужный момент. Контролирует их распредвал, надавливая своими кулачками на коромысла при вращении. Между выступами вала и элементами предусмотрены тепловые зазоры клапанов. Они призваны компенсировать физическое расширение металлических компонентов от нагревания — во время работы двигатель сильно греется. По сути, отрегулировать клапана на 402 двигателе, значит, изменить этот самый тепловой промежуток в большую или меньшую сторону.

Периодичность регулировки прописана в руководстве к движку: делать это нужно каждые 10-15 тыс. км пробега. Такая короткая фаза между настройками объясняется конструктивной неудачностью мотора ЗМЗ-402. Распределительный вал здесь находится чересчур низко и периодически бряцает, а тяги толкателей слишком длинные. Кроме того, качество используемых деталей невысокое, что лишний раз увеличивает вибрационную нагрузку на ГРМ. Например, шестерня распредвала быстро отваливается, так как сделана из капрона. Правда, она защищена металлической втулкой, но эбонитовая шестерня, как на других моторах, смотрится куда надёжнее.

Притирка клапанов головки блока 406

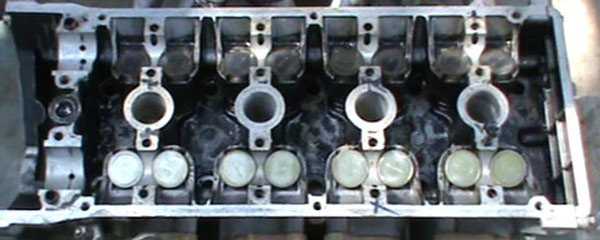

Фото. Головка блока 406

На фото видите головку блока 406 двигателя, она снята с двигателя и ждет свой очереди по притирки и замене клапанов. Но перед притиркой желательно снять все стаканчики с клапанов и положить их в такой последовательности, чтобы при постановки стаканчиков вы не перепутали их местами и каждый стаканчик вернулся на свое место. Принципе все стаканчики одинаковы, но все-таки если головка уже не новая и много поработала то желательно чтобы каждый стаканчик вернулся на свое место, так как каждый стаканчик давно притерся к своему месту. Но если случайно перепутаете стаканчики, ничего страшного не будет.

Фото. Головка блока 406 со съемником клапанов

На фото видите универсальный съемник клапанов, этим съемником можно рассухарить и снять клапана с любой головки, переставляя нажиматель съемника ближе или дальше в зависимости от места расположения клапана.

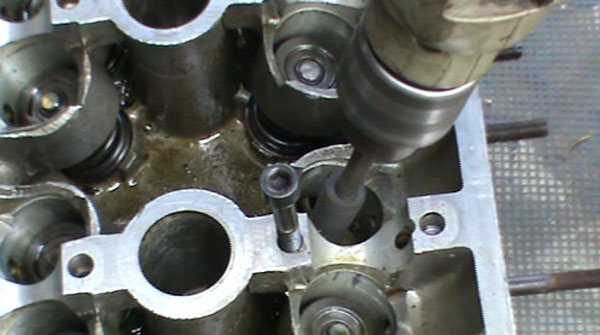

Фото. Рассухаривание клапана при помощи съемника

На фото видите как рассухарить клапан при помощи съемника клапанов, закручиваем болт в близкое место от клапана, цепляемся съемником за болт и нажимаем на тарелку клапана как можно сильней, пальцем откидываем в стороны сухарики. Но обязательно подложите любую железяку под клапан чтобы он в нее упирался.

Фото. Рассухаренный клапан с сухариками

После того как рассухарили клапан вытаскивайте пружины, и вытаскивайте клапан. Совет, не снимайте все клапана сразу, делайте по одному, рассухарили клапан притерли, поменяли сальник клапана, и засухарили клапан. Потом беритесь за следующий клапан.

Фото. Новый выпускной клапан с лева и рабочий с права

Сейчас буду притирать и сразу менять старые клапана на новые, хотя можно было просто притереть рабочие клапана (они еще в хорошем состоянии кроме одного).

Фото. Клапан с нанесенной притирочной пастой перед притиркой клапана

Притирать клапан будем так, намажьте на клапан притирочную пасту как на фото, пасту можно наносить на клапан как показано на фото при помощи шприца или любой палочкой, главное чтобы притирочная паста не попадала на шток клапана.

Фото. Притирка клапана при помощи дрели, с самодельной насадкой

Мне нравиться притирать клапана дрелью, так как увеличивается быстрота притирки. На фото самодельное приспособление для притирки клапанов, состоит оно из шпильки на 8мм. и кусочка плотного резинового шланга который плотно одевается на шпильку. Сделать это приспособление можно так, возьмите шпильку 8мм. оденьте посильней на нее кусочек плотного резинового шланга, и обрежьте шланг так чтобы он полностью налазил на шток клапана и почти упирался в шпильку, тогда при притирки клапана дрелью, шланг не будет болтать в стороны. Притираем клапан так, подложите под клапан железяку чтобы он не падал, натягивайте шланг на клапан, убирайте железяку из под клапана, включайте дрель и тяните клапан на себя но не сильно а так чтобы резиновая шланга не слетала с клапана, делайте такие движения дрелью во время притирки клапана, то притяните клапан то опустите, потрите клапан секунд 30. Затем сильно потяните дрель на себя и резиновая трубка сойдет с клапана.

Фото. Хорошо притертый клапан к седлу головки клапана

После притирки клапана нужно обязательно проверить, притерся клапан или нет, для этого после притирки протрите насухо седло клапана, и сам клапан. На фото видите хорошо притертый клапан и хорошо притертое седло клапана. Признаки хорошо притертого клапана такие, широкая серая полоса по кругу клапана, и широкая серая полоса в седле клапана

Но обратите внимание на второй выпускной клапан (он ниже притертого седла и меньше впускного), запомните если клапан имеет синеватый оттенок это признак того что он не держит и пропускает газы, из за этого двигатель троит и не тянет. Также этот клапан если вовремя не принять меры будет выгорать все сильней

Когда нужна регулировка клапанов

Как выполнить регулировку клапанов после разборки блока

Двигатель после и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Клапана двигателя 4216 для Газели

неисправности коленчатого вала;
проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
механическое повреждение блока цилиндров;
слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

Готовый к установке на Газель двигатель умз 4216

Зазоры регулируем на холодном (15-20°С) двигателе. Величины зазоров должны быть для выпускных клапанов первого и четвертого цилиндров (крайние клапаны) — 0,30-0,35 мм. Для всех остальных клапанов — 0,35-0,40 мм. Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров). Головкой или ключом «на 36» поворачиваем коленчатый вал за болт крепления шкива-демпфера по часовой стрелке (вид спереди)…

Если клапаны не закрылись (такт выпуска), поворачиваем коленчатый вал еще на один оборот. Набором щупов проверяем зазоры в приводе клапанов первого цилиндра.

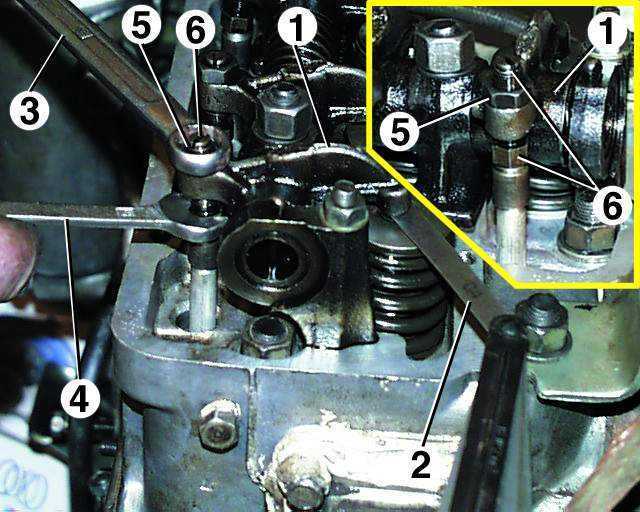

Ключом «на 14» отпускаем контргайку регулировочного винта и на один-два оборота отворачиваем регулировочный винт. Между стержнем клапана и коромыслом вставляем щуп. Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.

Выставив зазор, удерживаем регулировочный винт, затягиваем контргайку (при этом зазор несколько уменьшится) и вновь проверяем зазор. Регулируем зазоры обоих клапанов первого цилиндра.

Вместо отвертки регулировочный винт можно удерживать ключом «на 11».

Поворачивая коленчатый вал по часовой стрелке каждый раз на 180° (полоборота), регулируем зазоры в приводе клапанов остальных цилиндров согласно порядку их работы, т.е. 1-2-4-3 Устанавливаем крышку головки блока цилиндров с прокладкой.

Покажем как своими силами произвести регулировку клапанов в двигателе УМЗ 4216 с гидрокомпенсаторами на автомобиле Газель Бизнес. Отцепляем всё лишнее, снимаем клапанную крышку. Установили метку:

На данном двигатели клапана не освобождаются, они у нас всегда в зажатом положении. Как нам определить с какого цилиндра начать настройку. Для этого мы берём какую нибудь ровную планку. Ставим её между третьим и четвёртым клапаном и видим куда у нас идёт наклон. По этому наклону мы можем определить, зажат или не зажат клапан. Т.е. если у нас наклон идёт в сторону четвёртого клапана, это значит что четвёртый клапан у нас сейчас ослабленный, а «нажат» третий клапан. Это нам говорит о том, что настройки начинаются с первого цилиндра.

Значит настраиваем первый, второй клапан, затем четвёртый. Как происходит настройка клапанов, сначала срываем гайку:

Затем выкручиваем болт, до того момента как на него перестанет давить гидрокомпенсатор. Как только это происходит, мы делаем на выпускных клапан один полный оборот, на впускных клапанах полтора оборота. Хотя в методичках пишут, что на всех клапанах необходимо делать, два, два с половиной оборота. Но как показала практика, когда делаешь 2.5 оборота, особенно когда машина эксплуатируется на газу, сёдла клапанов начинают подгорать и в итоге гидрокомпенсатор не может компенсировать это нажатие, начинать прогорать клапан.

Видео регулировка клапанов на двигателе УМЗ 4216 с гидрокомпенсаторами в Газель Бизнес:

Резерв видео по регулировка клапанов в Газель Бизнес с двигателем УМЗ 4216:

По идеи регулировать клапана на двигателе с гидрокомпенсаторами не нужно. Но после такой регулировки двигатель работает значительно тише и мягче. Тем у кого стоит газ, это делать просто необходимо. После какого пробега рекомендуется регулировать клапана? Всё зависит от стиля езды, топлива. Кто то без особых проблем сможет проехать 70 тыс. км., а у других уже на 40 тысячах подгорает сёдла и клапан проваливается.

Замена карбюратора инжектором на моторе ЗМЗ-4063

С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:

датчик расхода воздуха;
электрический бензонасос;
другую проводку для двигателя;
впускной коллектор (ресивер) в сборе с заслонками;
воздушные патрубки;
датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
топливную рампу с форсунками и регулятором давления топлива;
блок управления двигателем;
переднюю малую крышку ДВС;
оба распределительных вала (отличаются профилем кулачков);
топливный фильтр;
корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
регулятор холостого хода.

Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:

двигатель получает солидную прибавку в мощности;
не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
можно установить ГБО практически любого поколения, кроме первого.

Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.

Видео по ремонту двигателя Газели ЗМЗ 406:

С самого начала выпуска «Газель» оснащалась лишь двигателем ЗМЗ 402, но с 1996 года на машину стали серийно устанавливать мотор ЗМЗ 406. ДВС оснащался электронной системой зажигания, но в отличие от «Волги», на которой уже был инжектор, на «Газели» решили оставить карбюратор.

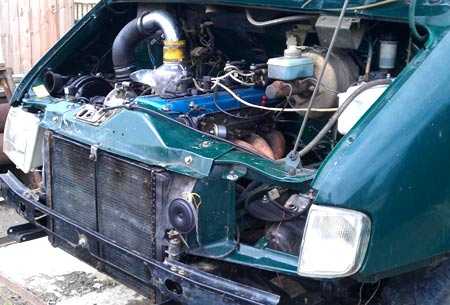

Установленный на Газель 406 двигатель

Сборка

Сборку я начал с замены танчика на новый от газели, вкрутив в него штуцер на 18:

В термостате напильником сточил дефекты литья, что на доли % улучшит циркуляцию ОЖ :

Также слегка «раздрючил» канал подачи масла из отвестия до опоры оси коромысел (видно на фото), там были небольшие заусенцы:

Далее приступил к замене поршневых колец. Перед этим аккуратно соскоблил нагар с поршня (он, оказывается, алюминиевый):

Далее меняем сальниковую набивку. Я купил дешёвую за 15 рублей, поменял только в нижнем держателе, так как коленчатый вал не снимал. Несмотря на всё на это эта 15 рублёвая набивка уже год держит синтетику ТНК 5в40 при периодической раскрутке движка до 5000 об\мин. Насколько я понимаю набивка течёт при больших биениях, при сильном износе шеек и вкладышей.

Следующим этапом является установка ГБЦ на шпильки я намотал фум-ленты, по причине того, что это тефлон (фторопласт), а он чрезвычайно химически стоек и достаточно термостоек. Вообще, на все шпильки/болты, склонные к закисанию я наматываю фум-ленту, в нагруженных местах она порвётся, а полости заполнит, отчего в них не образуется ржавчина. Сама же фум-лента никуда не денется:

Прокладку я поставил с треугольными окошками. С завода стояла такая же:

Также применил небольшое ноу-хау, написал на башке порядок затяжки гаек :

Форкамерный двигатель ЗМЗ 4022.10

В 1981 году Заволжский автозавод с целью повышения мощности силового агрегата создает новый экспериментальный двигатель, который получился переходным между ЗМЗ 24 и ЗМЗ 402. Мотор был задуман для новой «Волги» ГАЗ 3102, но он также устанавливался опытной партией и на «двадцать четвертые». В частности, в такси такие машины эксплуатировались.

Так выглядит новая Волга Газ 3102

Блок цилиндров ЗМЗ 4022.10 внешне почти не отличим от 402-ого двигателя, но был абсолютно другим внутри. Все отличия заключались в посадке цилиндров и в самих гильзах.

В отличие от легкосъемных гильз моторов 24 и 402, которые уплотнялись с блоком через медную прокладку, гильзы в блоке форкамерного двигателя фиксировались двумя резиновыми кольцами. Они «сидели» в посадочном месте так жестко, что их невозможно порой снять даже съемником. Кстати, такие блоки называли «кокильные».

Головка блока имела свою, особенную конструкцию. На каждый цилиндр была добавлена маленькая камера сгорания и один небольшой клапан. Принцип заключался в том, что горючая смесь сначала поджигается в этой камере (форкамере). Затем за счет «взрыва» происходит усиление воспламенения основной смеси, что способствует повышению мощности ДВС. Следует отметить, что паспортная мощность данного агрегата была заявлена 105 л.с. на 93-ем бензине, и мотор действительно был очень резвым и оборотистым.

Определить форкамерный двигатель на машине можно было сразу, открыв капот. Этот мотор выдавала алюминиевая клапанная крышка, которую невозможно спутать со штампованной стальной крышкой 24 и 402.

Соответственно, у ЗМЗ 4022.10 имелись свои детали, которые не взаимозаменяемы ни с какими другими:

Совмещенный впускной и выпускной коллектор;
Карбюратор;
Ось коромысел;
Головка блока цилиндров;
Форкамерные клапана;
Клапанная крышка;
Прокладка коллектора.

В этом списке нет блока цилиндров и гильз поршневой группы. Дело в том, что блок и гильзы нашли свое применение в двигателях ЗМЗ 402.

Установленный мотор ЗМЗ 402

Мотор ЗМЗ 4022 оказался не слишком удачной задумкой. Он был очень капризным в настройках топливной системы. Довольно часто двигатели отказывались запускаться, приходилось часами крутить стартер, чтобы оживить мотор. Запуск мог произойти неожиданно, и в чем дело, понять не мог никто. По этой причине через три года решили отказаться от таких моторов.

На складах ЗМЗ оставались кокильные блоки и поршневые группы от мотора ЗМЗ 4022.10, и эти детали пустили в серию. Поэтому периодически при ремонте «четыреста второго» двигателя обнаруживалось, что на моторе стоит подобный агрегат. Внешне такой мотор можно определить по характерной отливке блока, и то не сразу, только опытным глазом.

Те ДВС, которые преподносили сюрпризы с запуском, все-таки «оживляли», метод был элементарный – брали ГБЦ всю в сборе от ЗМЗ 402 и переставляли. Правда, это стало возможно только после того, как пошел в серию 402-ой двигатель.

К151Д

Для «Газели» с 406-ым двигателем был предусмотрен свой карбюратор, и он несколько отличался от «Волговского», который шел с 402-ым мотором. Маркировка у карбюраторов тоже была разная, у «Волги» – модель К151С, у «Газели» – К151Д. Внешне устройства совершенно одинаковые, разница лишь в начинке. В модели К151Д носики насоса-ускорителя впрыскивают топливо сразу в обе камеры карбюратора, на К151С – только в первую камеру. Еще у карбюраторов разные сечения жиклеров.

У карбюраторных ЗМЗ 406 на «Газели» отмечается одна проблема – довольно большой расход топлива Газели, особенно, когда автомобиль груженый, и едет на скорости выше 60 км/час. Проблема присутствует до сих пор, и каждый хозяин коммерческого автомобиля пытается решить ее по-своему.

402 маслосъемные колпачки, капелька теории

Когда я начал заниматься двигателями Патриотов, я думал что «старички» ЗМЗ-402, канули в лету. Оказалось, что их в нашей стране осталось очень большое количество и наш бережливый народ не спешит с ними расставаться. В силу того, что я очень давно делаю для 402 титановые тарелки клапанов, я решил найти хорошие, фирменные 402 маслосъемные колпачки.

Особенность данной запчасти состоит в том, что клапана имеют стебель диаметром 9мм. Сейчас это почти экзотика. На современных двигателях диаметры ножек клапанов 6мм, а на японских малолитражках я встречал и 5мм. Но как говаривал Остап Ибрагимович Бендер, заграница нам поможет. На данный двигатель прекрасно подходят МС колпачки со старых мерседесовских немецких дизелей, серии семейства OM356 / OM357. Производились данные двигатели в 60-70г. прошлого века )))

Снятие ГБЦ

Для снятия ГБЦ сперва снимаем ось коромысел, затем аккуратно откручиваем 10 гаек. У меня парочка гаек шла со скрипом, так что откручивать надо плавно

Важно! Чтобы не перекосить ГБЦ гайки надо откручивать в том же порядке, как и при затяжке, по-немногу

То есть сперва сдергиваем гайки с места. Затем последовательно откручиваем все гайки, откручивая их по трети оборота. Далее вся надежда на то, что колхоза при прошлой установке ГБЦ не было (типа прикипевшего солидола). Однако, даже при отсутствии прикипевшей прокладки скорее всего будет проблема с предпоследней шпилькой со стороны пассажира:

Как происходит регулировка клапанов на двигателе ЗМЗ 402 автомобиля «Волга»?

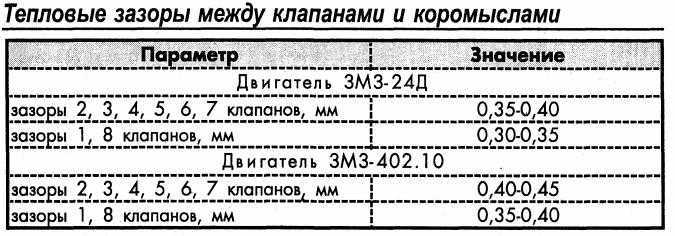

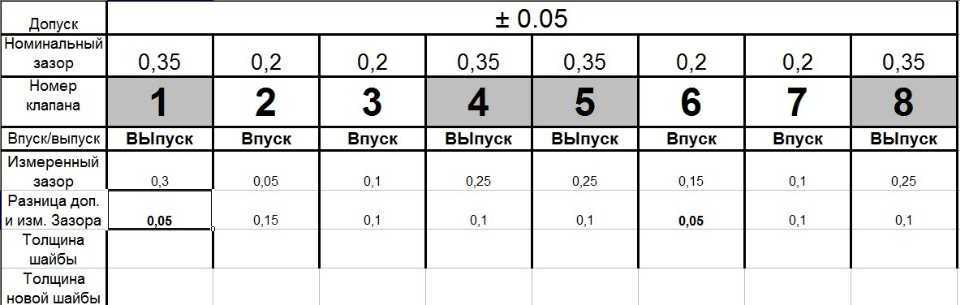

Величины тепловых зазоров между коромыслами и клапанными стержнями данной силовой установки указаны в таблице:

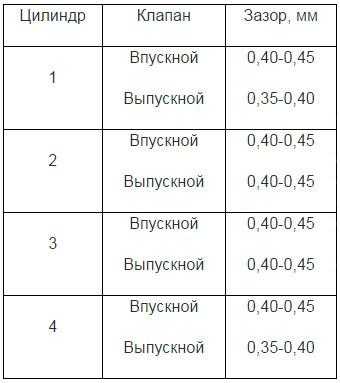

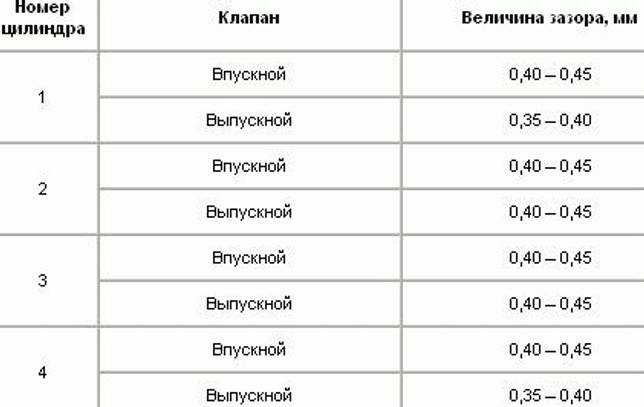

Цилиндр	Клапан	Зазор, мм
1	Впускной Выпускной	0,40-0,45 0,35-0,40
2	Впускной Выпускной	0,40-0,45 0,40-0,45
3	Впускной Выпускной	0,40-0,45 0,40-0,45
4	Впускной Выпускной	0,40-0,45 0,35-0,40

Цилиндр

Клапан

Зазор, мм

Впускной

Выпускной

0,40-0,45

0,35-0,40

Впускной

Выпускной

0,40-0,45

Впускной

Выпускной

0,40-0,45

Впускной

Выпускной

0,40-0,45

0,35-0,40

Теперь можно приступать к регулировочным работам, которые состоят из нескольких этапов. В первую очередь необходимо демонтировать корпус воздушного фильтра. Технологическая карта этого процесса состоит из следующих пунктов:

ослабить отверткой хомут крепления шланга для отвода газов и снять его;
разъединить 5 зажимов крышки корпуса фильтра и снять ее;
вынуть фильтрующий элемент;
ослабить отверткой хомут забора воздуха;
отогнуть отверткой стопорные шайбы и отвернуть 3 гайки при помощи ключа на 10;
демонтировать корпус.

Несколько следующих операций по регулировке клапанов на силовом агрегате серии ЗМЗ 402 также носят подготовительный характер:

отсоединить от датчика-распределителя зажигания шланг вакуумного регулятора;
отсоединить шланг отвода картерных газов;
на крышке газораспределительного механизма отвернуть 6 болтов при помощи торцевого ключа на 10 и снять ее;
удалить прокладку.

После выполнения всех вышеприведенных переходов следует приступить непосредственно к корректировке тепловых зазоров клапанов:

установить поршень 1-го цилиндра в положение ВМТ, для чего повернуть коленвал заводной ручкой так, чтобы третья метка на шкиве совпала с ребром-указателем на крышке распределительных шестерен, при этом бегунок распределителя должен находиться на уровне контакта 1-го цилиндра. В противном случае следует повернуть коленвал еще на 360°, оба клапана должны быть закрыты;
отпустить контргайку регулировочного винта клапанного механизма 1-го цилиндра ключом на 14 и отвернуть винт на 1-2 оборота. Вставить щуп соответствующего размера между коромыслом и клапанным стержнем и завернуть винт до момента, когда щуп с небольшим усилием будет двигаться в зазоре;
удерживая регулировочный винт, закрутить контргайку и снова проверить зазор. Таким же образом отрегулировать второй клапан 1-го цилиндра;
повернуть коленвал на 180° и выполнить регулировку клапанов 2-го цилиндра двигателя ЗМЗ 402 в том же порядке;
повернуть коленвал еще на 180° и откорректировать тепловые зазоры на 4-м цилиндре;
сделать оборот еще на 180° и установить нужный зазор между клапанным стержнем и коромыслом на 3-м цилиндре.

Важно! Правильное выполнение регулировочных работ заключается в соблюдении очередности цилиндров, а именно – 1-2-4-3. По окончании процедуры следует прогреть мотор и сделать пробную поездку, в случае неудовлетворительного результата корректировку зазоров повторить

Работа над ошибками

Собственно, причина вскрытия двигателя, это очередной успешный тюнинг – Портинг и ломатинг ГБЦ. По итогу повторной обработки ГБЦ поделюсь своими наблюдениями. Отложения минералки относительно просто отмываются средством для мытья посуды. Лак от синтетики удалить по простому не удалось, но я особо и не усердствовал. При разворачивании втулок нашёл технологию их идеального разворачивания в домашних условиях – сперва любым способом разворачивается одна втулка, там по-любому будет минимальный люфт. После этого зажимаем уголками две втулки, используя первую развёрнутую как кондуктор. В итоге развёртка идёт по идеальной траеткории с минимальными отклоненями. Далее, что касается нарезки сёдел – фаску лучше делать широкую 2 – 2,5 мм, дело в том, что если фаска будет узкой – расклепается не она, а клапан. В итоге получится вогнутая фаска, плохо работающая на холодную. Кроме того, фаска должны быть по внешнему краю клапана – это улучшит наполнение цилиндров. Более подробно читайте в статье про тюнинг ГБЦ. Также не следует пренебрегать регулировкой зазора клапанов, у меня впускные довольно сильно сточились. Я думаю, причина в недостаточном зазоре. У меня установлены стальные штанги, я высчитал требуемый зазор в 0,15. Сейчас же я впускные клапана заменил и теперь зазор со стальными штангами буду выставлять 0,1 мм. Ну и при снятии ГБЦ значительные сложности вызывает сдёргивание с направляющих. При данной сборке двигателя, я покрыл дальнюю направляющуюю теплопроводящей пастой. Кировочепецкие маслосъёмные колпачки показали себя отлично, поставил новые такие же. Одна из причин уменьшения зазора от коромысла до тарелки – это расклёпывание тарелки и углубление сухарей вглубь. Поэтому все тарелки клапанов сменил.

Порядок регулировки клапанов газ 2410 402 двигатель
