Поршень 95,5 (змз-409) евро-3 (4 шт.) группа а (zemes)

Lexmak.ru

Руководство по эксплуатации, техническому обслуживанию и ремонту. Двигателя ЗМЗ-40905.10 устанавливаемого на автомобиль УАЗ Патриот.

О книге : Руководство. Издание 2015 года.

Файл pdf. Размер 8.2 мб. Ссылка на скачивание

Двигатель ЗМЗ-40905.10 предназначен для установки в автомобили УАЗ экологического класса 4 с колесной формулой 4х4 и полной массой до 3500 кг. Двигатели могут эксплуатироваться на высоте до 4000 метров над уровнем моря и до 4650 метров при преодолении перевалов.

Двигатели выпускаются в следующих климатических исполнениях : – для эксплуатации в умеренном климате (исполнение У2 по ГОСТ 15150) при значениях температуры окружающего воздуха от минус 45 градусов до плюс 40 градусов Цельсия и относительной влажности воздуха до 100 % при температуре плюс 25 градусов; – для эксплуатации в тропическом климате (исполнение Т2 по ГОСТ 15150) при значениях температуры окружающего воздуха от минус 10 градусов до плюс 50 градусов Цельсия и относительной влажности воздуха до 100 % при температуре плюс градусов.

В настоящем Руководстве указаны технические характеристики двигателя ЗМЗ-40905.10, устанавливаемого на автомобили УАЗ экологического класса 4 (Евро 4), дано описание конструкции и принцип работы его основных систем и узлов, описаны приспособления, применяемые при ремонте и проверке работоспособности отдельных узлов, а также даны указания, необходимые для правильной и безопасной эксплуатации изделия и оценки его технического состояния.

Руководство рассчитано на инженерно-технических работников станций технического обслуживания, автотранспортных предприятий, а также может быть полезно владельцам автомобилей УАЗ с двигателями ЗМЗ-40905.10, студентам и лицам, изучающим конструкции бензиновых двигателей. Конструкция двигателя постоянно совершенствуется, поэтому отдельные узлы и детали вашего двигателя могут отличаться от описанных в настоящем Руководстве.

Маркировка двигателя в виде идентификационного номера (VIN) наносится в одну строчку на обработанную поверхность площадки блока цилиндров, находящейся с левой стороны над бобышками крепления передней опоры двигателя. В начале, конце и между составными частями идентификационного номера указан разделительный знак в виде звездочки.

Над идентификационным номером двигателя может быть указан номер блока цилиндров, нанесенный ударным способом или на самоклеющейся этикетке. На крышке клапанов расположена самоклеющаяся этикетка с указанием комплектации двигателя.

Блок цилиндров двигателя

(при обработке которого можно устранить все эти «косяки» в цилиндро-поршневой группе и привести хотя бы к нормативам General Motors, на которые с 1984 года ориентируются производители двигателей ВАЗ.)

Ввиду того, что заготовку блока цилиндров отливают из чугуна на ГАЗ, где проводят черновую обработку заготовки и термообработку (отбеливание) цилиндров, а на ЗМЗ производят дальнейшую обработку, смещая базу обработки, относительно базы обработки на ГАЗ, часто происходит, что слой отбеливания в передних частях цилиндров остается очень маленьким. Это приводит к задирам зеркала цилиндра, а иногда встречаются случаи вертикальных трещин, чаще всего во втором и третьем цилиндре.

Даже растачивать блок цилиндров на следующий ремонтный размер опасно, потому что можно пробить стенку отбеливания, которая составляет не более 1,2 мм – минус неизвестная величина ошибки базирования ЗМЗ относительно базирования ГАЗ.

При этом обработка цилиндров производится без базирования на коренные постели и во многих двигателях поршни цилиндра движутся под углом до 2* к коленчатому валу двигателя .
Плоскость поверхности блока цилиндров, прилегающая к головке блока цилиндров, тоже не параллельна оси вращения коленчатого вала двигателя.

С 2000г., совместно с фирмой «Механика», была разработана технология восстановления геометрии цилиндров и «возвращения» из размерности цилиндров в Группу «А» с расточкой цилиндров при базировании блока цилиндров от коренных постелей, гильзовкой блока цилиндров «сухими гильзами», планированием фрезеровкой плоскости блока цилиндра и дальнейшей расточкой и плосковершинным хонингованием цилиндров в напряженном состоянии с применением, устанавливаемой на обрабатываемый блок цилиндров, фальш головки.
При этом были применены тонкостенные гильзы из жаропрочного чугуна, материал которых был уплотнен винтовой прокаткой. Эти гильзы используются для установки в блоки цилиндров, производимых для автомобилей Опель Сенатор и производятся фирмами GOTZE и турецким производством Yenmark.
В фирме «Механика» не все понимают эту высшую математику, НО знающие и умеющие выполнять эту непростую работу люди там еще работают. Регулярно сам заезжаю на Вербную, 8Б и проверяю … работать ли Алексей Мянник, который посвящен во все это таинство.

Моменты затяжки двигателя 409

Момент затяжки болтов:

Усилие затягивания болтиков М8 покрышек распределительных валиков — 1,90 ÷ 2,30 кгс/м;
Болты М10х1,25 маховика с силой 7,20 ÷ 8,0 кгс/м;
Болты M8 корзины сцепления с напряженностью 2,0 ÷ 2,50 кгс/м;
Болтики сальникодержателя с резьбой М6 — 0,6 ÷ 0,9 кгс/м;
Болтик верхнего и среднего успокоителей цепей с параметрами М8х48 — 2,0 ÷ 2,5 кгс/м

Момент затяжки гаек двигателя змз 409:

Гаечки болтов шатунов с резьбой М10х1 — 6,80 ÷ 7,50 кгс/м
Контргайки выпускного коллектора с резьбой М8 — 1,9 ÷ 2,3 кгс/м
Гайка впускной трубы с резьбой М8х1 — 2,9 ÷ 3,6 кгс/м
Гаечки М8 ресивера — 2,2 ÷ 2,50 кгс/м

Источник

Описание конструкции ГБЦ

ГБЦ ЗМЗ 409 выполнена из сплава прочного алюминия. В головке устанавливаются клапаны для впуска и выпуска горючих газов. Каждый цилиндр обустроен четырьмя клапанами, по два для впуска топливной смеси и по два для выпуска отработанных газов. Для впускных клапанов, расположенных на правой стороне ГБЦ, предусмотрен общий распределительный вал.

Другой распределительный вал предназначен для выпускных клапанов, расположенных на левой стороне головки. Клапаны в работу приводятся гидротолкателями, исключающими проблему регулировки тепловых зазоров клапанов. Они автоматически регулируют зазор между стержнями клапанов и кулаками распредвалов. В рабочие отверстия клапанов, заранее устанавливаются втулки и сёдла клапанов.

В верхней части ГБЦ расположены опоры для установки распределительных валов. К опорам крепятся крышки, они не подлежат взаимной замене. Каждую из них нужно устанавливать только на своё место. Все крышки пронумерованы, за исключением первой, она общая для двух распределительных валов. Первая крышка обустроена упорными фланцами, предотвращающими осевое смещение распределительных валов.

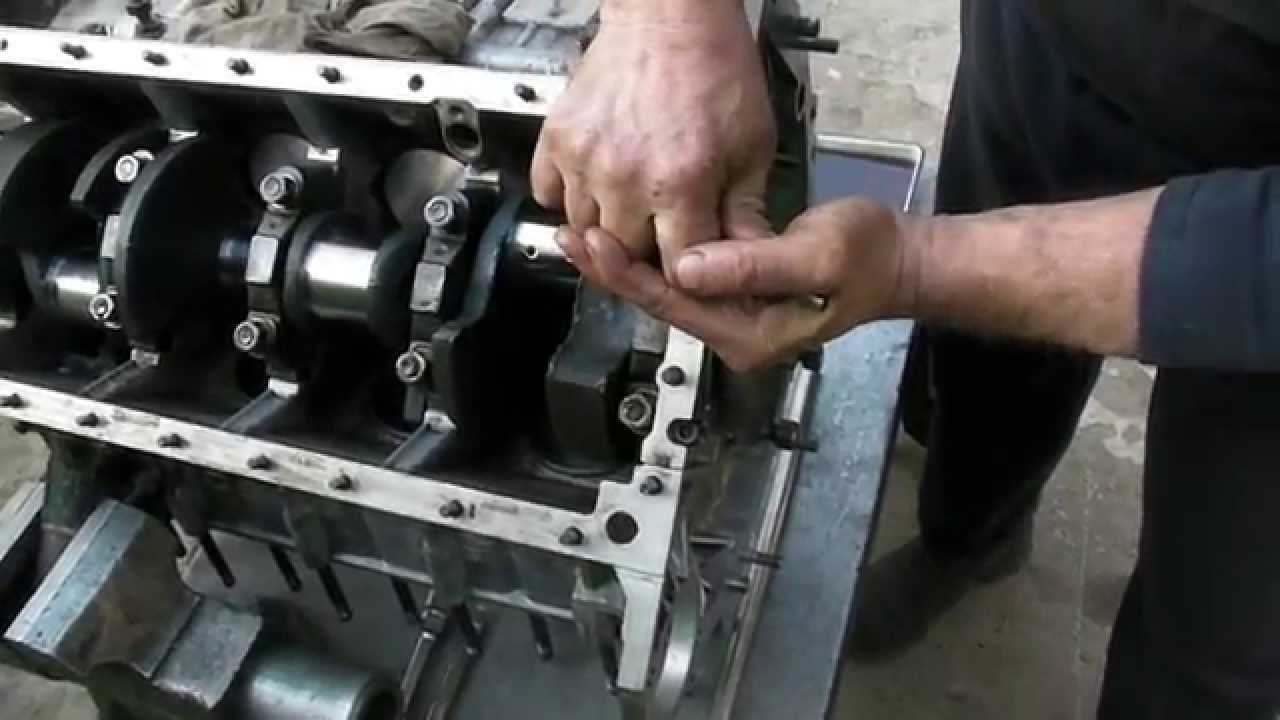

Переборка мотора УАЗ своими руками

Реанимировать двигатель, вернуть ему первоначальную резвость и послушность поможет смена непригодных запчастей или их реставрация. Все запчасти должны быть соответствующего размера. В магазинах представлен разнообразный выбор поршней, поршневых колец, седел клапанов впускных и выпускных, вставок шатунных подшипников коленчатого вала. Размер детали можно уточнить у продавцов-консультантов.

Переборка уазовского мотора

На износ двигателя значительно влияет ухудшение смазки трущихся поверхностей, которое зависит от увеличения или уменьшения зазоров. Для переборки мотора своими руками сначала необходимо его демонтировать. Это делается следующим образом:

слить антифриз и масло из поддона;
отделить воздухозаборный фильтр и отцепить от двигателя трубу глушителя;
отсоединить от движка трубки системы охлаждения, масляного радиатора и отопительных приборов;
снять радиатор системы охлаждения;
отделить от карбюратора тяги привода дроссельной заслонки и воздушной;
снять с мотора всю проводку;
открутить болты нижних и передних подушек опор.

Теперь снимает двигатель с УАЗ 3303. Для этого на шпильки головки блока устанавливается скоба, специально для этого предназначенная. Мотор нужно подтянуть домкратом и отделить от него коробку передач. Мотор можно снять, подняв его вверх.

Как поменять кольца самостоятельно?

Подготовительный этап

Перед основным фронтом работ обязательно следует провести этап подготовки, во время которого отсоединяется от цепи батарея аккумулятора, сливается остаток охлаждающей жидкости и в полном объеме — машинное масло. Обновление запчастей можно осуществить, как снимая двигатель, так и не трогая механизм. Определить способ ремонта можно путем проверки состояния гильз блока цилиндров. Если диагностика показала удовлетворительное состояние, то начать работы можно без демонтажа двигателя.

Последовательность действий следующая:

демонтировать головку блока цилиндров;
слить остатки моторного масла;
демонтировать защиту маховика;
демонтировать поддон картера;
демонтировать маслозаборник;
перевести положение поршня в нижнюю точку путем проворачивания коленвала;
демонтировать у шатуна крышку;
изъять поршень совместно с шатуном при помощи деревянной рейки.

Демонтированный поршень важно тщательно очистить от следов нагара, определить заводскую маркировку и приобрести запчасти, соответствующие данному типу поршня

Очистке важно уделить особое внимание, обрабатывая не только корпус, но и все отверстия. Далее поверхность, отверстия и канавки нужно тщательно обработать моторным маслом. Перед непосредственной установкой новых поршневых элементов рекомендуется предварительно установить деталь в цилиндр, чтобы определить зазор

Он не должен быть больше величины, указанной в рекомендациях от производителя. В случае выявления зазора меньше заявленного, можно самостоятельно подпилить торцы с помощью надфиля

Перед непосредственной установкой новых поршневых элементов рекомендуется предварительно установить деталь в цилиндр, чтобы определить зазор. Он не должен быть больше величины, указанной в рекомендациях от производителя. В случае выявления зазора меньше заявленного, можно самостоятельно подпилить торцы с помощью надфиля.

Основной этап

Монтаж начинается с маслосъемного элемента. Для правильного положения установки есть маркировка «ТОР», означающая верхнее положение детали. Замки следует устанавливать со смещением на 120 градусов. Такая система направлена на исключение сквозного проникновения раскаленных газов. Другой популярный тип установки «витком» не рекомендуется для эксплуатации, так как часто сопровождается образованием микротрещин.

Кольца следует устанавливать в обратной последовательности

Во время процесса замены деталей важно обильно смазывать каждый элемент моторным маслом

Инструменты, необходимые для проведения работ

Замена отработанных колец на новые нуждается в небольшом наборе стандартных инструментов:

рожковые и динамометрические ключи (набор);
обжим.

Кроме рабочих инструментов потребуется герметик с достаточной устойчивостью к моторному маслу.

Преимущество ремонта без демонтажа двигателя заключается в том, что главные детали мотора остаются на месте. Это приводит к отсутствию необходимости дальнейшей настройки и калибровки элементов.

Проверка мотора после установки деталей

Проверка правильности сбора конструкции заключается в элементарном пуске движка. После запуска автомобиля надо оставить механизму время для холостой работы. При устойчивой работе системы можно считать процесс завершенным. От аккуратности обкатки зависит дальнейшая нормальная эксплуатация автомобиля.

Продолжительность обкатки опытные мастера рекомендуют устанавливать в пределах двух-трех тысяч километров. Для успешности процесса есть ряд рекомендаций:

не нагружать мотор;
избегать максимальной нагрузки автотранспортного средства;
избегать долгих подъемов;
не превышать обороты;
обязательно прогревать автомобиль перед эксплуатацией.

Обкатка необходима для сглаживания микроскопических поверхностей, которые препятствуют плотному прилеганию колец.

Перед обкаткой нужно грамотно проверить первое включение мотора. Запуск выполнить согласно следующим правилам:

зарядить до максимума аккумуляторную батарею;
подобрать масло согласно требованиям конкретного автомобиля;
наблюдать за поведением индикатора контроля давления моторного масла. В случае работы индикатора свыше семи секунд необходимо прекратить работу мотора и найти иную причину неисправности;
довести мотор до температуры в 80-90 ℃ без увеличения оборотов;
выключить работающий двигатель, охладить до 50 ℃ и заново запустить;
дождаться достижения температуры в 90 ℃ и еще раз выключить двигатель. Провести подобную процедуру примерно десять циклов включения и выключения. После успешного пуска можно приступать к обкатке установленных запчастей.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

ШТАТНОЕ применение цепей ГРМ в двигателях ЗМЗ семейства 409 по нормам ЕВРО:

Это — лидер по надёжности, из всех ШТАТНО устанавливаемых цепей.

Втулочные цепи привода механизма газораспределения двигателя

применяются при относительно низких рабочих скоростях в условиях, где невозможно избежать загрязнения, пыли, влажности и иных воздействий окружающей среды. Такие цепи отличаются большей площадью шарнира по сравнению с роликовыми цепями, что достигается за счет большего диаметра валика и втулки при сохранении основных размеров цепи.Цепи приводные втулочные выпускаются по стандартам ГОСТ 13568-97, ISO 1395.

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено

1 — внутреннее звено; 2- наружное звено; 3 — соединительное звено; 4 — промежуточная пластина

Условное обозначение цепи ISO606 06В-2

Привод ГРМ УАЗ Патриот 409

Привод ГРМ Patriot цепной. Правда осуществляется передача крутящего момента от коленвала к распредвалу не напрямую, а через промежуточную звездочку. В итоге привод имеет две отдельных цепи, пару гидравлических натяжителей и несколько успокоителей. Довольно сложная и громоздкая система. Довольно частая поломка натяжителей может вызвать довольно неприятный звук работы двигателя. Схема ГРМ далее на изображении. Для увеличение достаточно кликнуть на картинку.

Характеристики двигателя УАЗ Патриот

Основная проблема данного двигателя с корой сталкиваются все владельцы УАЗ Патриот, это высокий расход топлива, который при подключенном полном приводе может превышать 20 литров. Любители российского внедорожника решают проблему установкой газового оборудования, тем более что места для размещения баллонов в багажнике Patriot предостаточно.

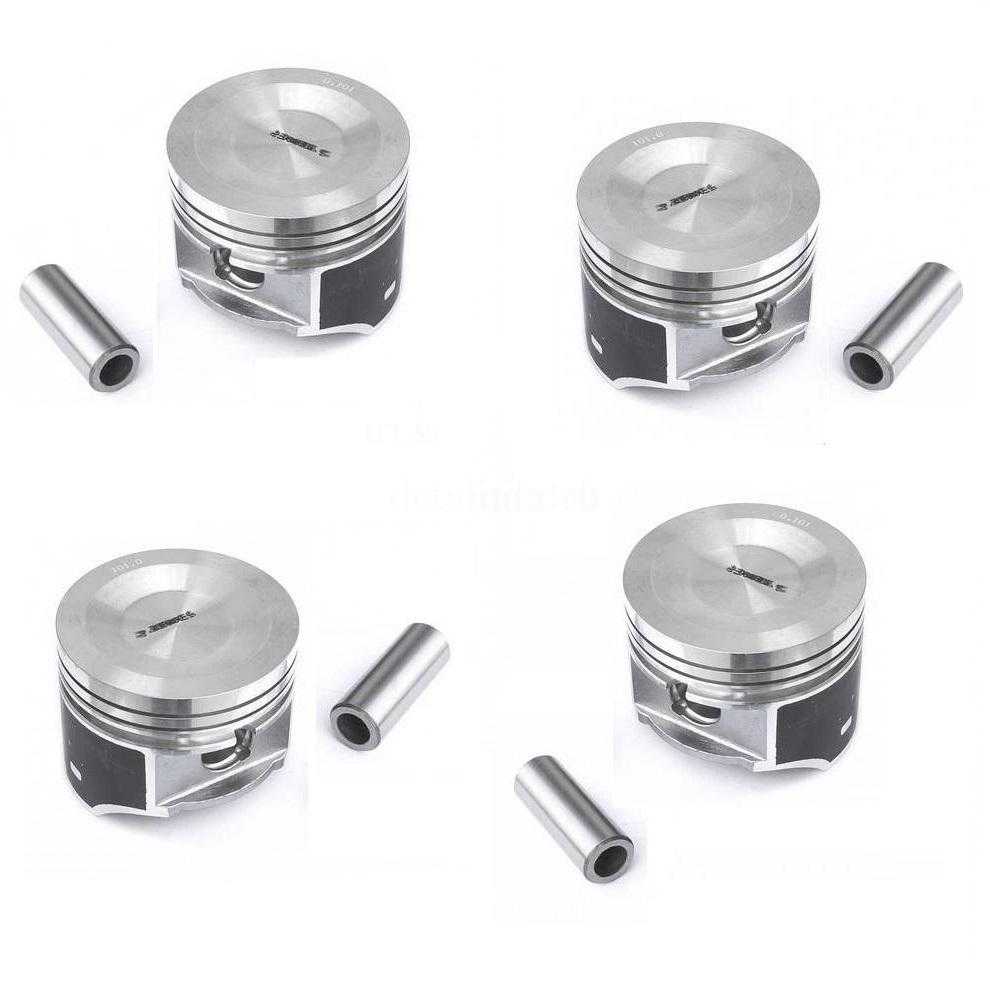

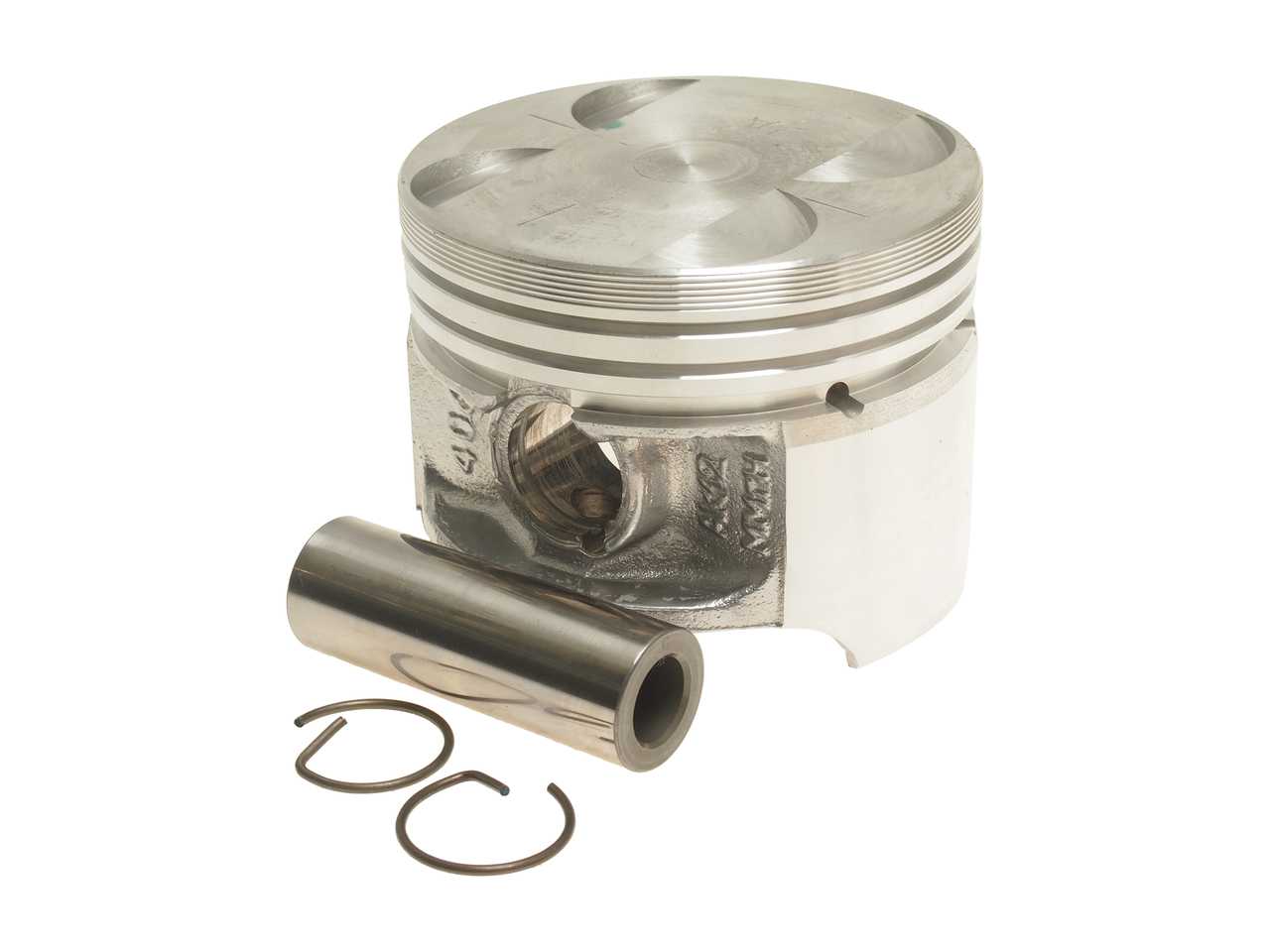

Поршня

Двигатель среднефорсированный, так же как и двигатели ВАЗ, Опель, СААБ, Мерседес.
Поэтому конструкция поршней, разработанных по лекалам «фордовских» дефорсированных двигателей, доставшейся ЗМЗ вместе с документацией на выпуск двигателей для ГАЗ-24 и особенно с дефектами формы юбки поршня, сданными на дизельно-Пермском, халатно-Воронежском и глупо-китайском производствах KENO в Нингбо их губит.

Поршня других производителей, Костромы или Бузулук, довольно редко встречаются и не приводят к лучшим результатам из-за увеличенного зазора в паре поршень-цилиндр.
По нормативам АвтоВАЗ зазор в паре поршень-цилиндр должен быть 0,04 мм. Правильность этого зазора легко проверить при получении блока с поршнями из расточки, если развесить вдоль одной стороны блока полоски бумаги, шириной в 20-25 мм, нарезанным из листов массовой печатной продукции (газет), т.к. толщина листа ровно 0,04 мм. Поршень при этом легко перемещаться от руки, но самостоятельно в цилиндре не перемещаться.

Увеличенный конструкторами ЗМЗ зазор в паре поршень-цилиндр до 0,06-0,07 мм, не держит масляного клина на стенке цилиндра и это приводит к значительным потерям на сухое трение между юбкой поршня и цилиндром. Так же увеличенный зазор оказывает негативное влияние на работу поршневых колец.

Получается, что цилиндр в блоке, даже под самый лучший в Мире поршень, придется делать своими руками.
На ЗМЗ есть неплохое собственное производство поршней, но его продукция используется только для производства бензиновых двигателей малых серий и дизельных двигателей и не поставляются в запасные части, Поэтому поршня надо искать в номенклатуре Костромского завода, Рос Итал или … .
Изготовление специальных кованные поршней – это дорого и, если разобраться, то на максимальную скорость автомобиля мало влияет.

Нет компрессии в двигателе: что делать

Двигатель автомобиля является сложным агрегатом, работоспособность которого напрямую зависит от исправной работы всех узлов. При этом в рамках эксплуатации ТС водитель может столкнуться с потерей мощности, затрудненным запуском мотора, а также с увеличением расхода топлива и моторного масла.

Как правило, достаточно частой проблемой, которая связана с износом двигателя и определенными поломками, является снижение компрессии. Низкая компрессия приводит к тому, что двигатель плохо заводится, пропадает тяга и мощность, отмечается перерасход горючего и смазки. Далее мы поговорим о том, почему пропадает компрессия в двигателе, а также что делать водителю, если компрессия в цилиндрах низкая.

Признаки износа поршневых колец

Появление черного (в ряде случаев синего) дыма из отверстия выхлопной трубы сигнализирует о появившейся неисправности поршневых держателей. Причина изменения цвета дыма заключается в попадании жидкостей внутрь полости камеры сгорания.

Износ опасен ухудшением регулировки давления. В результате автомобилю требуется увеличенный расход масла. Проверка автомобильной компрессии осуществляется с использованием особого прибора — компрессометра. Ряд проблем решается счищением нагара механическим путем с поверхности камеры сгорания. Если неисправность осталась, то полная замена изношенных ограничителей — единственный выход из ситуации.

Головка блока цилиндров

При разработке, доводке параметров и адаптации системы КМПСУД двигателя ЗМЗ-406 на испытательных стендах Департамента развития АвтоВАЗ в 1991-93гг. в конструкцию головки блока цилиндров были внесены значительные изменения, в частности были применены клапана, направляющие клапанов и сальники уплотнения штока клапана от самого перспективного двигателя ВАЗ-21083.

К седлам клапанов в головке блока цилиндров ЗМЗ-406 претензий нет, но остальное надо исправлять, как неисправимого учащегося, т.е. скомкать, обратно к мамке запихать и начать все заново.

Трудоемкость выполняемых работ составляет 12 пунктов и занимает в лучшем случае, при наличии специального инструмента, квалификации и терпения более 12 часов. Поэтому многие, столкнувшиеся с этой работой, для облегчения и грамотного выполнения, лучше сдать на комплексную обработку в фирму «Механика» или «Мотортехнология», где есть высокопроизводительное оборудование и квалифицированные кадры.

Для увеличения надежности полученного результата, можно предоставить свои комплектующие: клапана, направляющие, сальники уплотнения клапана, купленные в … ??? … спортсмены, катающиеся на «зубилах» всегда знают где взять самые надежные.

Основные пункты при доводке блока цилиндров :
— плоскость головки блока цилиндров необходимо править фрезеровкой или шлифованием при каждом снятии и даже новой, купленной в магазине, перед установкой на двигатель, с выравниванием плоскости по камерам сгорания,
— в направляющих втулках, особенно в выпускных, должны быть маслоудерживающие, кольцевые канавки,
— клапан и седло должны касаться друг друга с разностью угла в 30 минут, клапан — острее, седло — тупее, для приработки в процессе постоянного проворачивания клапана (для ресурса),
— седло клапана должно быть обработано по технологии АвтоВАЗ на ТРИ конуса,
— ширина фаски седла на которую садится клапан должна быть не шире 2,0 мм.
Для тех кто понимает, что в спорте не бывает мелочей, можно совместить впускные и выпускные окна головки блока цилиндров со впускным и выпускным коллекторами.

Гидротолкатели клапанов:
Вещь интересная и полезная. Но те «пустышки», которыми комплектуют серийные двигатели ЗМЗ-406, вместо действительно надежных гидротолкателей, не работают и тоже крадут мощность двигателя.

В 1997г. для двигателя ЗМЗ-406, по техническому заданию ЗМЗ, специалистами фирмы INA, был разработан гидротолкатель специальной конструкции, который оказался более дорогим, чем № …, применяемый на некоторых двигателях WV и Rover. Это изделие по причине цены было отвергнуто работниками ЗМЗ и заменено более дешевым, а потом еще более дешевым.

То что гидротолкатели проседают и не обеспечивают полного открытия клапанов на высоких оборотах вращения коленчатого вала, мало кому заметно. Чаще замечают, что эти «пустышки» стучат при прогреве двигателя и на ходу – это происходит из-за того, что в районе 3-го и 4-го цилиндров не хватает давления масла для надежной работы гидротолкателей.
Большинство спортсменов отказываются от гидротолкателей и переходят на «жесткие» толкатели с регулировкой зазора в клапанах, используя корпус гидротолкателя.

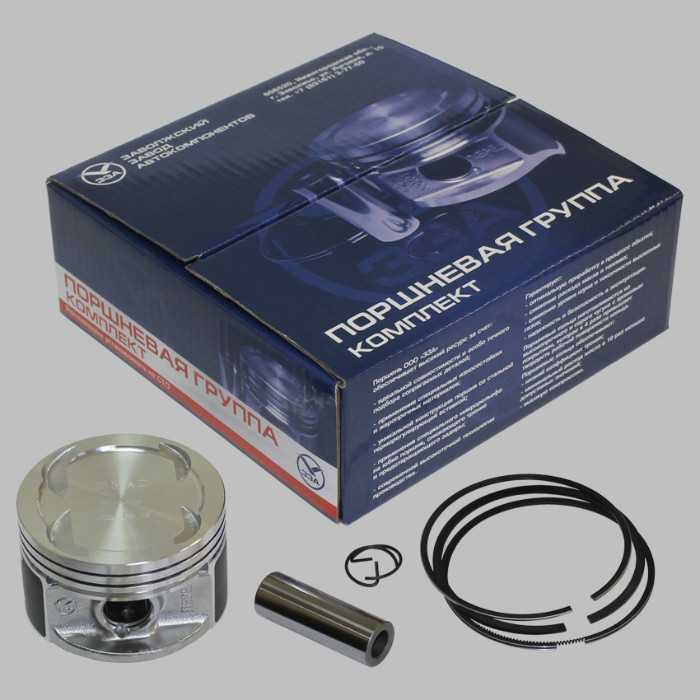

Назначение и функции поршневых колец ЗМЗ

Поршневые кольца ЗМЗ — металлические кольца поршней двигателей Заволжского моторного завода, обеспечивающие необходимую степень компрессии в камере сгорания, и предотвращающие оседание излишков масла на стенках цилиндра.

Ранние и актуальные модели силовых агрегатов ЗМЗ имеют традиционную конструкцию цилиндропоршневой группы (ЦПГ), в которой герметизация камеры сгорания обеспечивается специальными компонентами — поршневыми кольцами. Данные детали выполняют несколько функций:

Уплотнение камеры сгорания с целью создания необходимой компрессии и предотвращения прорыва газов в картер двигателя;
Устранение трения поршня о стенки цилиндра;
Распределение масла на стенках цилиндра в виде тонкой пленки и удаление излишков масла, попадающих на стенки цилиндра из картера двигателя и головки шатуна.

Поршневые кольца вносят существенный вклад в обеспечение нормальной работы двигателя, создавая условия для достижения номинальных мощностных характеристик, снижая угар масла, предотвращая снижение экологических показателей (не позволяя маслу попадать в камеру сгорания), и продлевая ресурс деталей ЦПГ. Со временем кольца изнашиваются, теряют упругость или разрушаются и требуют замены, либо их приходится менять при капитальном ремонте двигателя. Чтобы сделать грамотный ремонт, необходимо иметь основную информацию о типах колец для двигателей ЗМЗ, их конструкции и характеристиках.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Технические характеристики

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	94
Диаметр цилиндра, мм	95.5
Степень сжатия, атмосфер	9
Объем, см. куб.	2693
Рабочий объем ДВС, л	2.6
Мощность, л.с при 4400 об/мин	112-143
Крутящий момент, Нм при 3900 об/мин	210-230
Топливо	92
Экологические нормы	Евро 3
Расход топлива на 100 км (город), л	11.5
Расход масла на 1000 км, гр	до 100
Вес, кг	190
Виды масла	5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40
Объем масла, л	7
Замена масла проводится, км	7000
При замене заливать, л	6
Рабочая температура двигателя, град.

Ресурс двигателя, км

По данным завода
150

Фактически
250+

Мотор устанавливался на моделях УАЗ Барс, УАЗ Буханка, УАЗ Патриот, УАЗ Хантер, УАЗ Пикап, УАЗ Карго и УАЗ Симбир.

409 двигатель – четырехцилиндровый рядный мотор, управление которым осуществляется при помощи микропроцессоров. Работа цилиндров организовывается согласно схеме 1-3-4-2, вращение коленчатого вала производится в правую сторону.

ЗМЗ 409 двигатель имеет закрытую систему вентиляции принудительного действия, работа которой основывается на разрежении в выпускной системе. Аналогичной является система смазки – комбинированная, принудительная, с разбрызгиванием смазочного материала.

Система питания двигателя ЗМЗ 409 представляет собой впрыск топливной смеси в трубу. Система охлаждения двигателя принудительная, жидкостная и закрытая. Электрическая система – однопроводная.

Конструкция ДВС

Блок цилиндров силового агрегата изготовлен из серого чугуна. Между цилиндрами располагаются каналы, предназначенные для циркуляции охлаждающей жидкости.

Моноблочная конструкция двигателя ЗМЗ 409 полностью подготовлена под навесное оборудование и имеет все необходимые отверстия и смазочные каналы.

В нижней части узла располагаются опоры, предназначенные для закрепления коренных подшипников и установки коленчатого вала. Крышки подшипников не заменяются.

Головка блока цилиндров полностью литая, выполнена из алюминия и оснащена выпускными и впускными клапанами. На каждый из цилиндров приходится по четыре клапана.

С левой стороны располагаются выпускные клапаны, с правой, соответственно, впускные. Ручная регулировка зазоров цилиндров больше не требуется благодаря установленным гидротолкателям. В последних модификациях ДВС – к примеру, ЗМЗ 40905 – регулировка зазоров кулачков производится в автоматическом режиме.

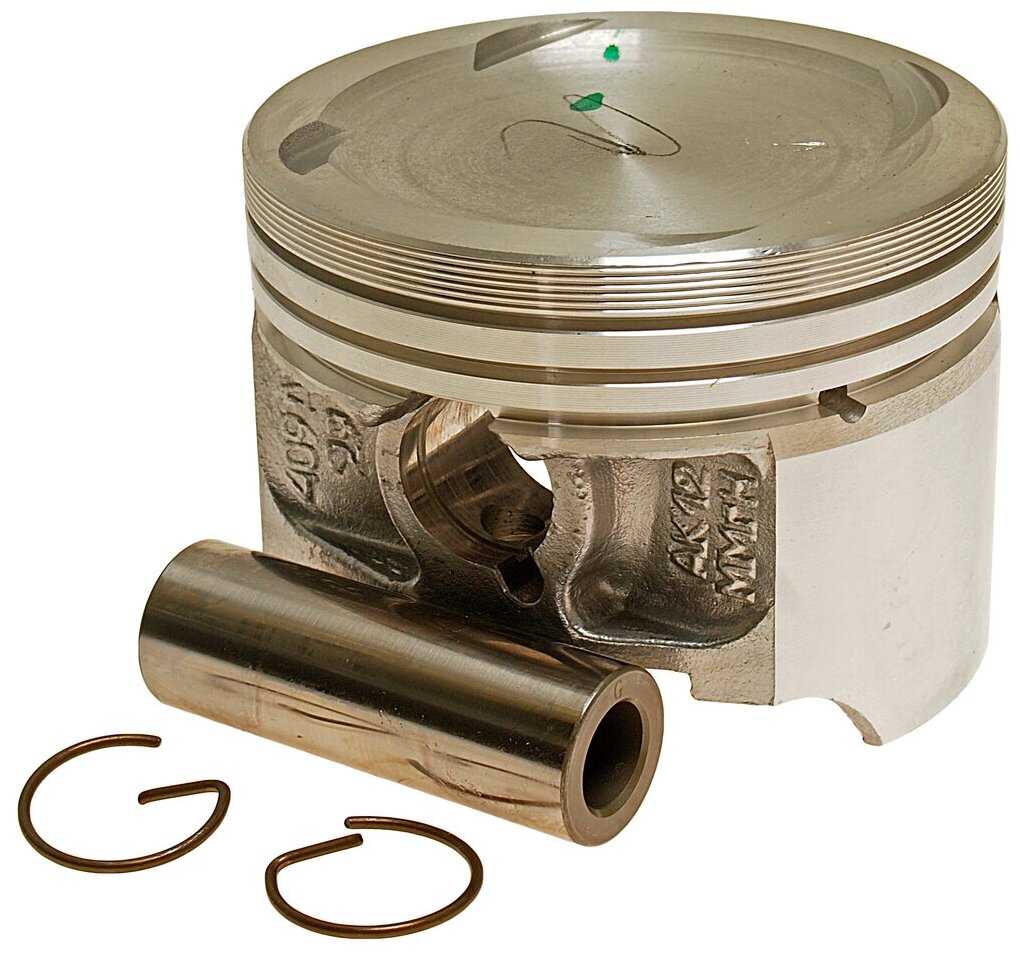

Поршни двигателя также изготовлены из алюминия и оснащены терморегулирующими вставками. На дне каждого поршня располагаются по четыре канавки, которые максимально предотвращают удары поршня о днище тарелок клапанов в случае неисправностей агрегата. На каждом из поршней располагаются по три поршневых кольца.

Согласно техническим характеристикам, на двигатель ЗМЗ 409 устанавливается одно малосъемное и два компрессионных кольца. Наружная поверхность компрессионного кольца покрыта слоем пористого хрома, нижнее кольцо покрывается словом олова.

Коленчатый вал изготовлен из чугуна высокой прочности. Оснащен несколькими противовесами, имеет пять опор. Хвостовик и носок коленвала оснащаются резиновыми уплотнениями. Расположенные по сторонам от третьего либо среднего подшипника шайбы предотвращают движение вала по осям. Так называемые упорные шайбы комплектуются из отдельных полушайб.

Система питания

Двигатель ЗМЗ 409 имеет систему питания на основе инжектора. Представляет собой систему впрыска топливной смеси в трубу посредством инжектора. Контроль над ним осуществляется при помощи ЭБУ либо контроллера. Система питания ЗМЗ 40901 включает в себя фильтры, электрический бензонасос, топливный бак, приводы и топливпривод для самого двигателя.
