Генератор дает перезаряд на аккумулятор, причины и способы их устранения

Последствия

Вот мы и добрались до корня нашей статьи. Не стоит пренебрегать загоревшимся индикатором проблемы, ведь последствия могут быть довольно печальными. Для тех, кто всерьёз думает, что ничего плохого в перезарядке нет, предлагаю небольшой список последствий: 1. Мы уже знаем, что перезаряд вызывает кипения электролита, а соответственно жидкость там бурлит, выплёскивается наружу и попадает на различные детали и агрегаты, вплоть до самых банальных патрубков и проводов. Хоть кислота и не концентрированная, она всё-таки способна разъесть со временем все, на что попадёт и даже метал кузова. 2. Окисление клемм. Появляется зелёный налёт. 3. При кипении, уровень жидкости падает, соответственно пластины нагреваются. Со временем, если не обращать внимания на это, пластины «осыпятся» и замкнут «банки» либо аккумулятор вовсе «умрёт». 4. При лишней зарядке, начинается процесс высвобождения газов, которые постепенно скапливаются, отчего может произойти взрыв и вся кислота разлетится.

На сегодняшний день только один тип батарей может похвастаться относительной безопасностью от перезарядки, это так называемые – необслуживаемые аккумуляторы. Они помещены в герметичном корпусе, в который вмонтирован специальный клапан, отводящий скопившиеся газы. Но, и в этом случае, со временем АКБ просто нужно заменить, ведь электролит в любом случае испаряется, даже через тот же клапан. 5. Большинство регуляторов и предохранителей в автомобиле не рассчитаны на повышение нагрузки свыше 17 В. 6. Если вышло из строя реле, в некоторых случаях можем наблюдать его нагревание, что косвенно может привести к пожару.

Как видим, пренебрежением элементарными правилами зарядки и простыми правилами эксплуатации автомобиля, может привести к достаточно печальным последствиям.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, создает многофазный переменный ток – три или четыре фазы в зависимости от мощности. Зачем такое усложнение, если в бортсети все равно используется только постоянный ток? Дело в том, что у многофазного генератора переменного тока выше КПД, а главное – ток снимается не щетками со вращающегося ротора, а с неподвижных обмоток статора. Соответственно нет и проблем с выгоранием коллектора (ток в нем гораздо меньше того, что выдает генератор), и сам коллектор проще – два кольца, а не набор изолированных ламелей.

Чтобы преобразовать многофазный переменный ток в постоянный, используется диодный мост. Как минимум он содержит несколько мощных диодов по удвоенному числу фаз – они и заняты выпрямлением тока. На некоторых генераторах есть и дополнительные диоды, обеспечивающие питанием реле-регулятор.

Само же реле-регулятор давно уже не реле: вместо электромеханического устройства для управления генераторами применяются электронные схемы, но название «реле-регулятор» за ним уже твердо устоялось. Они действуют одинаково – изменяя ток в обмотке ротора (и магнитное поле в сердечнике), они повышают или понижают напряжение на выходе генератора так, чтобы удержать его в заданных пределах от 13,7 В (старые маломощные генераторы) до 14,5 В (современные генераторы, рассчитанные на высокое энергопотребление бортсети и ускоренную зарядку аккумуляторов). Современные генераторы уже не являются самостоятельными узлами, а интегрированы с бортовыми контроллерами: в них ЭБУ управляет напряжением, поднимая его после запуска мотора для ускорения зарядки аккумулятора, а затем снижая до нормы.

Питание реле-регулятора осуществляется от внешней сети («Жигули», большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ВАЗы). Вторая схема считается менее надежной, зато имеет отличительную способность к самовозбуждению за счет остаточной намагниченности ротора – генератор, раскрученный до высоких оборотов, выдаёт достаточно тока, чтобы сработало реле-регулятор и вывело его на рабочий режим.

Выбор генератора для ВАЗ 2101

Производитель комплектовал ВАЗ 2101 генераторами модели Г-221. Максимальной силы тока 52 А было достаточно для работы всех штатных электроприборов. Однако установка автовладельцами дополнительного оборудования (мощной акустики, навигатора, дополнительных фар и т. п.) привела к тому, что Г-221 перестал справляться с повышенными нагрузками. Возникла необходимость замены генератора на более мощный.

Без особых проблем на ВАЗ 2101 можно установить следующие устройства:

1. Генератор от ВАЗ 2105 с максимальной силой тока 55 А. Мощности достаточно для работы обычной акустической системы и, например, дополнительной светодиодной ленты для освещения. Устанавливается на штатные крепления для генератора ВАЗ 2101. Отличия заключаются лишь в том, что реле регулятора встроено в корпус генератора, а на Г-221 оно расположено отдельно.
2. Генератор от ВАЗ 2106 с максимальной силой тока 55 А. Выдерживает небольшие перегрузки. Устанавливается на штатные крепления Г-221.
3. Генератор от ВАЗ 21074 с максимальной силой тока 73 А. Его мощности достаточно для работы любого дополнительного электрического оборудования. Устанавливается на штатные крепления ВАЗ 2101, но схема подключения немного отличается.
4. Генератор от ВАЗ 2121 «Нива» с максимальной силой тока 80 А. Самый мощный в ряду аналогов. Однако его установка на ВАЗ 2101 потребует значительных доработок.
5. Генераторы от иномарок. Оптимальный вариант — генераторы от «Фиат». Установка такого устройства на ВАЗ 2101 потребует заметных изменений конструкции крепления генератора и схемы его подключения без гарантий качественной работы.

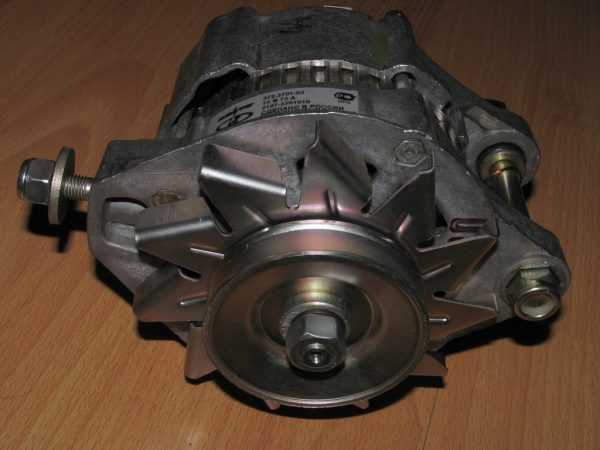

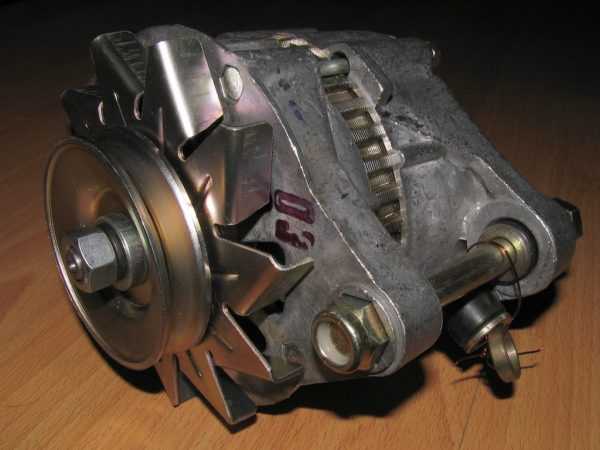

Фотогалерея: генераторы для ВАЗ 2101

Генератор от ВАЗ 2105 устанавливается на штатные крепления ВАЗ 2101

Генератор от ВАЗ 2106 выдерживает небольшие перегрузки и устанавливается на штатные крепления Г-221

Мощности генератора от ВАЗ 21074 достаточно для работы любого дополнительного электрического оборудования

Генератор от «Нивы» установить на ВАЗ 2101 довольно сложно

Что делать, если идет перезарядка аккумулятора автомобиля

Устранить неисправность можно самостоятельно или же обратиться в технический центр. Причину могут возникнуть возникать из-за перезарядки стационарным зарядником, перезарядом АКБ от генератора и так далее.

Перезарядка из-за ЗУ, может означать неправильно рассчитанное время процесса. Практически в 80 процентах случаев, проблема кроется именно в генераторе. Проводить диагностику этого элемента, необходимо в первую очередь.

Перезарядка стационарным зарядником

Самая очевидная причина может скрываться в зарядном устройстве. Старые зарядники имеют функцию самостоятельной настройки. Настроив неправильно зарядное, можно убить аккумуляторную батарею. Поэтому лучше покупать обновлённые модели ЗУ и выбирать качественные, от проверенных производителей, с хорошими отзывами.

У вас случался перезаряд аккумулятора?

Да было дело…К счастью нет!

Перезаряд аккумулятора на машине от генератора

Неисправностью может быть как сам генератор, так и реле. Неисправная работа реле генератора — это одна из самых популярных причин, почему идёт перезаряд. В таком случае реле даже может быть рабочим, что означает его неправильную настройку.

Из-за чрезмерного питания, напряжение в АКБ может достигать более 14 вольт. В конце концов, чтобы исправить такую неприятность, придётся полностью заменить реле. Реле генератора сломалось. Понять это можно, когда обороты автомобиля повышены, будет идти сильная перезарядка.
Теперь реле исчезло из цепи электроники и генератор самостоятельно подаёт напряжение прямо на аккумулятор. Ограничений по подаче напряжения отсутствуют, это вызовет очень мощный перезаряд, достигающий 25 вольт. Чтобы исправить ситуацию, нужно срочно заменить реле генератора.

Проблема в генераторе. Обычно наблюдается неисправность диод моста или якоря. Из-за этого некоторое количество электроэнергии обходит реле и напрямую идёт подача на аккумуляторную батарею. Чтобы устранить неисправность, скорее всего потребуется полная замена элемента.

Имея плохие контакты, реле определяет повышенную нагрузку электросети.

Из-за этого реле генератора начинает пропускать большее количество энергии, и поэтому возникает переполнение энергии. Профилактические мероприятия: на глаз осматривать внешнее состояние контактов, прозвонить с помощью специального инструмента — мультиметра.

Этот прибор может вам пригодиться.

Ремонт и устранение неисправностей

Починить реле генератора или генератор будет трудной задачей, без необходимого опыта, знаний и специальных инструментов отремонтировать его не получится. В таком случае лучше обратиться к специалисту.

Проблему с зарядным устройством, можно легко решить самому, либо приобрести новый, либо правильно настраивать старый.

Проблемы с механическими элементами решаются с помощью их замены. На устаревших генераторах требуется проточка кольца. Ремень привода зачастую меняется из-за его естественного процесса изнашивания. Обмотки, которые повреждены, либо заменяются у специалистов, либо покупаются новые, что разумнее и дешевле.

Проблемы с электроникой решаются только после диагностического подхода. Убирать создавшиеся неприятности, необходимо при помощи замены регулятора генератора или якоря.

Зарядное устройство для аккумулятора.

Диагностика реле-регулятора

Проверка реле-регулятора при перезаряде АКБ – процедура не сложная и выполнить ее можно самостоятельно, используя мультиметр.

Проверка сводится к замеру напряжения на клеммах аккумулятора при разных режимах работы силовой установки. То есть, просто подключаем щупы мультиметра к клеммам и замеряем вольтаж сначала на ХХ, затем на средних оборотах, а после – на высоких.

На холостом ходу нормальным считается напряжение 13,2-14,0 В, на средних оборотах – 13,6-14,2 В, на высоких – до 14,5 В.

Если значения превышают указанные, следует проверить и зачистить контакты цепи системы зарядки и снова повторить процедуру.

Если чистка не помогла — проверяем реле отдельно (снятое с авто), но для этого понадобится источник питания с регулируемым напряжением (можно использовать зарядное устройство для АКБ), а также обычная лампа 12 В.

Суть проверки такая: к корпусу подсоединяем «минусовой» провод от ЗУ, а к клемме регулятора подключаем «плюс». Лампа подключается к графитным щеткам (полярность не важна).

При проверке сначала устанавливаем на источнике напряжение в 12,7 В, при котором лампа должна загореться. Постепенно повышаем значение до 14,5 В. При достижении указанного значения исправный регулятор должен сработать, и лампа погаснет.

Если же она продолжает гореть при превышении 14,5 В, то узел неисправен и требует замены.

Ремонт реле-регулятора японского мотоцикла.

На многих японских мотоциклах стоят тиристорные реле-регуляторы и они иногда выходят из строя. Цена нового реле- регулятора, по сравнению с ценами на отечественные детали, многих может неприятно удивить. К тому же попытка установить реле от автомобиля не всегда заканчивается успехом. Но ничего сложного в схеме мотоциклетных реле-регуляторов нет и их можно отремонтировать своими силами. В этой статье будет показан ремонт реле мотоцикла фирмы Кавасаки, но по такому принципу можно отремонтировать и реле других японцев, так как принцип работы у всех почти одинаковый.

Выход из строя реле обнаруживается просто: при проверке проводка цела и генератор тоже (о генераторе и его неисправностях можно почитать здесь, а о глюках в проводке вот тут), а аккумулятор не заряжается. Реле регулятор японского мотоцикла многие считают не ремонтопригодным, но его можно вернуть к жизни.

Как правило, выходят из строя силовые тиристоры VS1-VS3. Неисправную деталь можно вычислить при помощи тестера. Для этого нужно по очереди «прозвонить» контакты А1-А3 относительно общего вывода на разъёме реле. При этом нужно подавать «-» тестера на общий вывод. Иногда пробивает какой-то один тиристор, но чаще приходится менять все. Аккуратно, чтобы не повредить расположенные под ним детали, удалите слой герметика, найдите выводы, показанные на рисунке общего вида (будьте внимательны: расположение деталей может быть и другим).

Затем нужно перекусить проволочные перемычки a. b. c. d. f (если меняете только один тиристор, то отсоединяйте, естественно, только его), после чего удаляйте неисправные детали . В качестве замены можно использовать следующие отечественные полупроводниковые приборы. При мощности генератора до 300Вт можно применить Т112-16-20. Если мощность не превышает 140Вт, подойдут и не столь мощные, но более распространённые КУ-202 ( лучше те, что с индексом «Н»). Возможны и другие варианты, но придётся уточнить расположение выводов и характеристики приборов.

Устанавливать их можно как в корпусе реле-регулятора, так и на отдельном радиаторе, но в том и другом случаях только через слюдяные прокладки. После монтажа тестером проверьте качество изоляции. Если детали исправны, наладка не потребуется. После сборки обязательно залейте полость прибора герметиком или эпоксидкой!

Этот способ ремонта подтверждён двухлетней эксплуатацией мотоциклов фирмы Kawasaki.

Проверка зарядки АКБ

Обычно такой вопрос возникает у автовладельцев при появлении значка “аккумулятора” на приборной панели. Нередки случаи, когда данная лампа загорается при перезаряде батареи (и такое бывает). Если лампа загорается в половину накала, значит идёт слабая зарядка. У некоторых этот индикатор может и не сработать на отсутствие зарядки, вводя Вас в заблуждение. Когда лампа загорается в связке с другими индикаторами, это вовсе не сигнализирует об отсутствии зарядки.

Как видите по индикатору определить причину неисправности сложно, все зависит от конкретной марки автомобиля и проблемы. Самый верный способ проверить – открыть капот и проверить зарядку.

Индикатор зарядки

Первое что надо сделать в случае отсутствия зарядки – убедиться в том что она действительно отсутствует. У “здорового” автомобиля напряжение бортовой сети колеблется от 13,5 В до 15 В. Если батарея еще не села совсем и Ваш автомобиль еще заводиться, то проще всего проверить зарядку с помощью Автосканера ELM327 (в статье подробно описан этот прибор), который покажет Вам реальную картину напряжения бортовой сети. Если такового под рукой нет, тогда Вам в помощь мультиметр (поставьте его в режим постоянного напряжения до 20В). Если любой из приборов показал меньше 12 В при запущенном ДВС автомобиля, то причина ясна – нет заряда АКБ.

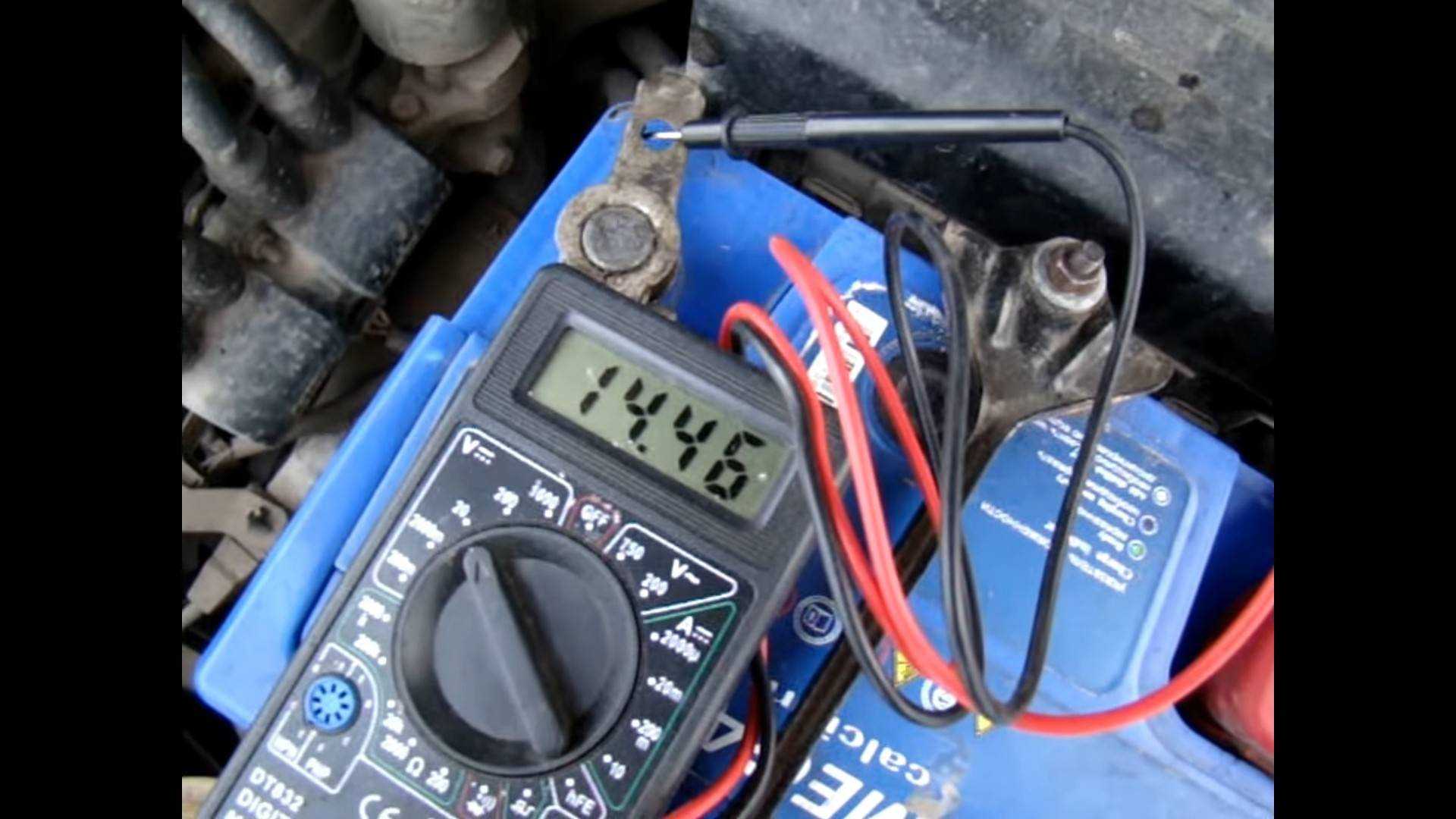

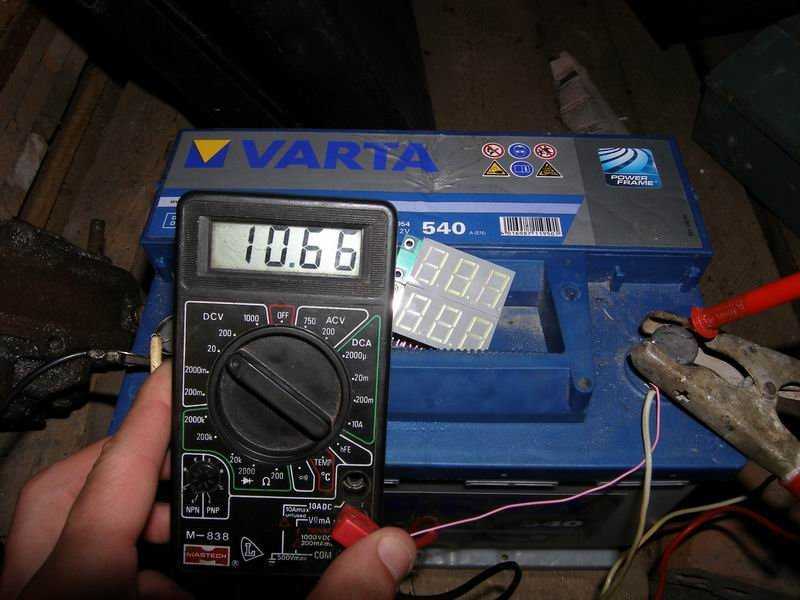

Проверка напряжения бортовой сети с помощью мультиметра

Если под рукой нет никакого тестера, тогда придется идти в ближайший автомагазин или прикупить дешевый индикатор на aliexpress, стоимость его порядка 200 рублей:

дешевый индикатор с aliexpress

Если и такого индикатора не удалось достать, тогда есть ещё пару способов проверить зарядку. 1) Запустите двигать, включите фары, затем на полную мощность включите мотор отопителя салона (печку). Если генератор не даёт заряд то свет фар потускнеет как только вы включите печку. Можно проводить тест в обратном порядке, то есть включить вначале печку, а затем фары. В данном случае обороты моторчика печки заметно просядут. При этом тест проводите не на холостых оборотах двигателя, держите обороты около 2-3х тыс. об. в минуту.

2) Есть еще один способ как проверить идет ли зарядка АКБ – при запущенном двигателе снять минусовую клемму с АКБ. Если зарядка с генератора не поступает, то Ваш автомобиль моментально заглохнет. Многие скажут что этот способ самый эффективный и проверенный, но я не могу его “рекламировать”, так как бывали случаи, что после такого безобидного теста приходилось уже точно нести генератор в ремонт. Проверять автомобиль таким способом или нет – решать Вам.

Такие способы диагностики конечно не дадут таких точных результатов как мультиметр, но в экстремальных ситуация выбор не всегда есть.

Генератор выдает слишком большой зарядный ток, почему?

Существует несколько неисправностей генератора автомобиля при которых он начинает вырабатывать (выдавать) слишком большой зарядный ток, что очень негативно сказывается на работе остального электрооборудования, питающегося за его счет.

На примере генератора 37.3701 автомобиля ВАЗ 2109 (2108, 21099) попробуем разобраться в признаках и причинах этой неисправности, а так же примем меры к ее самостоятельному устранения.

Признаки неисправности «генератор автомобиля выдает слишком большой зарядный ток»

После остановки двигателя слышно какое-то бурление внутри аккумуляторной батареи (АКБ)

Уровень электролита постоянно снижается

Под капотом и салоне появился неприятный запах «тухлого яйца»

Стрелка вольтметра все время уходит в красную зону

Приборы светятся пугающе ярко

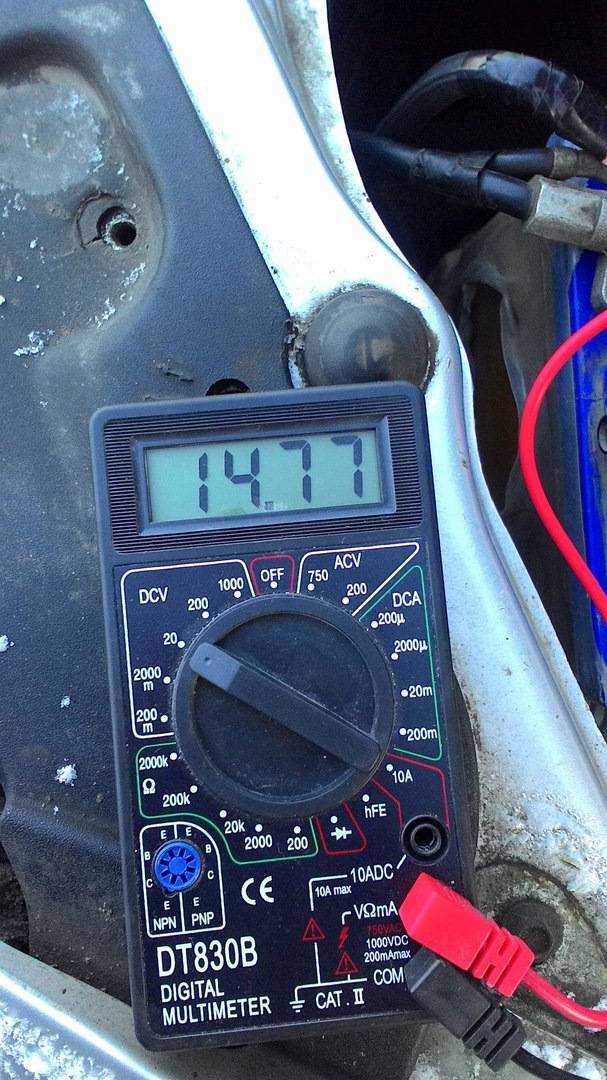

Измерение напряжения на выводах АКБ при работе двигателя на холостых показывает выше 14,6 В

Причины неисправности «генератор автомобиля выдает слишком большой зарядный ток»

Основная причина — вышел из строя регулятор напряжения генератора

Как это происходит? Чем выше вращение ротора генератора, тем больше напряжение вырабатываемого генератором тока. При достижения порога 13,6 – 14,6 В (для генератора 37.3701) в работу вступает регулятор напряжения. Выходной транзистор в нем запирается, и ток через обмотку возбуждения прерывается. Напряжение вырабатываемое генератором уменьшается. Когда оно падает ниже пороговых значений, транзистор отпирается. Такие циклы запирания-отпирания повторяются с большой частотой, поддерживая значение напряжения на выходе с регулятора в пределах 13,6 – 14,6 В.

В случае, если регулятор напряжения неисправен и автоматического снижения, вырабатываемого напряжения не происходит (оно превышает пороговые значения) генератор вырабатывает большой ток. Электролит в банках аккумулятора в таком случае закипает, наступают признаки перечисленные выше.

Причины отсутствия зарядки АКБ

Теперь мы знаем как проверить зарядку на автомобиле, следующим этапом будет поиск неисправности. Основные причины отсутствия зарядки:

• Слабый контакт клемм АКБ;
• Обрыв ремня генератора;
• Перегоревший предохранитель зарядки аккумулятора;
• Вышедшая из строя аккумуляторная батарея;
• Обрыв проводки или её короткое замыкание;
• Вышедший из строя генератор автомобиля.

Слабый контакт клемм и обрыв ремня генератора. Прежде всего надо открыть капот автомобиля и проверить состояние ремня генератора и клемм АКБ. Ремень должен находиться в натяжении, не болтаться

Обратите внимание на его состояние, если он ручейковый, то все ли ручейки целы. Клеммы АКБ должны быть прикручены, никакого окисла (белого и светло-зеленого налета) вокруг них не допускается

Так же следует проверить целостность контакта силовых проводов с самими клеммами, обычно это места их сгиба. Провода такого очень “не любят” и бывает что просто отламываются от клемм.

Перегоревший предохранитель зарядки аккумулятора. Не у всех автомобилей он конечно есть, но встречаются и такие. В автомобиле чаще всего есть два предохранительных блока, следует проверить каждый: один под капотом, другой под рулевой колонкой. Их местоположение зависит от марки авто. Вам следует открыть крышку предохранительного блока, на её обратной стороне указаны номера предохранителей и их предназначение. Если Вы нашли предохранитель отвечающий за зарядку в автомобиле, Вам следует проверить его целостность.

Вышедшая из строя аккумуляторная батарея. Эту причину определить проще всего. Так как если причина именно в АКБ, тогда зарядка у Вас будет, но заводиться автомобиль вновь после остановки двигателя не “захочет”. Обычно АКБ выходит из строя из-за отсутствия ухода за ней надлежащим образом или глубокого разряда. Можно попробовать реанимировать такую АКБ путём полного заряда и проверки плотности электолита, если конечно в ней не замкнули банки.

Зарядка АКБ

Обрыв проводки или её короткое замыкание. Обрыв проводки может случиться из-за плохой изоляции проводов или перетирания. В местах контактов проводка очень слабая и часто окисляется, а через какое то время происходит обрыв. Такое чаще всего наблюдается у автомобилей старше 20-ти лет. Первым делом проверьте целостность проводки на клеммах генератора.

Обрыв провода частенько сопровождается коротким замыканием. Как правило в местах короткого замыкания всегда есть оплавленные провода и пахнет палёным. Такую причину Вы обнаружите без особого труда, а вот устранить последствия этой беды уже бывает проблематично. Обычно при коротком замыкании все приборы автомобиля тухнут и он не подаёт признаков жизни. Если Вы обнаружили короткое замыкание, следует немедленно обесточить автомобиль сняв клемму аккумулятора

Делайте это осторожно. В случае КЗ клеммы автомобиля нагреваются и можно получить ожог

Как определить отсутствие зарядки АКБ из за обрыва? Проверить напряжение на генераторе при работающем моторе. Делать это следует между корпусом автомобиля и силовым проводом на генераторе (толстый, чаще всего красный провод). Если и там напряжение не соответствует положенному, не спешите расстраиваться, следующим этапом будет проверка подачи напряжения возбуждения на генератора.

Для этого Вам следует снять маленькую фишку с генератора. К нему обычно подходит два провода: один силовой по которому идёт ток заряда, другой – провод возбуждения генератора, идёт к контрольной лампе на приборной панели. Так вот, на маленьком проводе должна меняться полярность при включении зажигания. Что бы проверить напряжение на проводе возбуждения Вам понадобиться помощник. Если при включении зажигания полярность на проводе возбуждения не поменялась, ищите обрыв провода. Конечно, это редкий случай, но он имеет место быть.

Вышедший из строя генератор. Эта проблема самая распространённая. Причём чаще всего из строя выходит регулятор напряжения или щеточный узел. Обычно всё это совмещено в так называемой “таблетке“, к которой есть открытый доступ. Поменять её не составит труда, да и стоит она не так дорого. Для начала следует снять щеточный узел чтобы оценить его состояние. Сделать это чаще всего можно не снимая генератор, перед началом работ обязательно снимите минусовую клемму АКБ. Если щетки износились, то зарядки конечно не будет. Следующее что необходимо сделать, это проверить регулятор напряжения. Схему конкретно к Вашему генератору проще всего найти в интернете и по ней мультиметром проверить состояние регулятора.

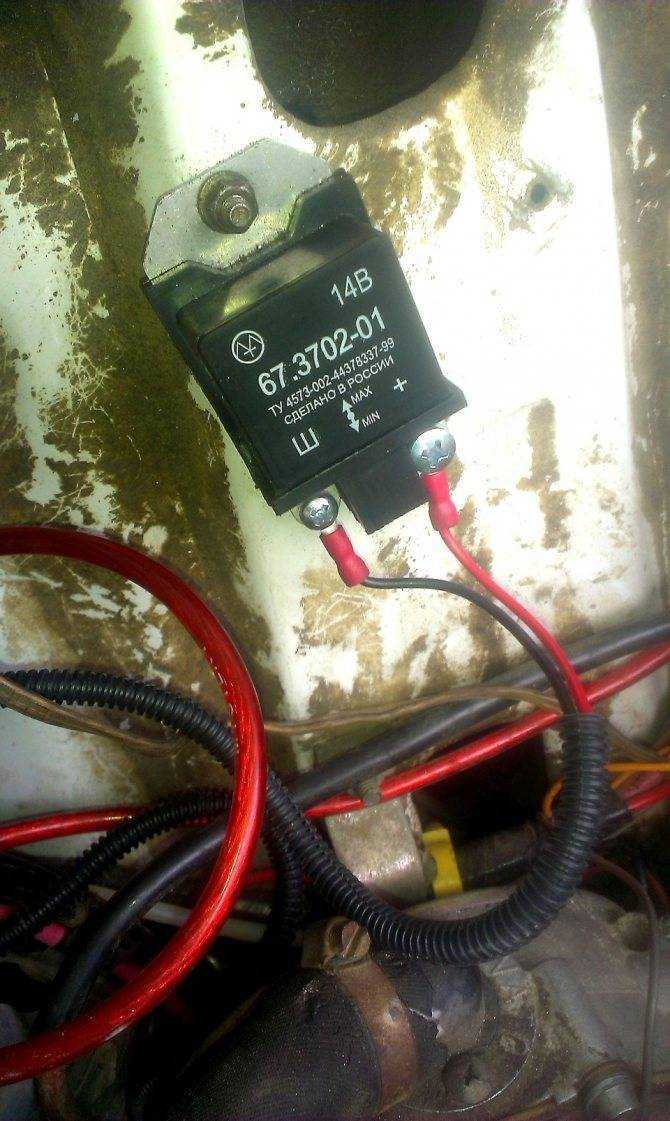

Регулятор напряжения

Если проблема не в таблетке, тогда придется снимать генератор с автомобиля и разбирать его.

Диагностика реле-регулятора

Проверка реле-регулятора при перезаряде АКБ – процедура не сложная и выполнить ее можно самостоятельно, используя мультиметр.

Проверка сводится к замеру напряжения на клеммах аккумулятора при разных режимах работы силовой установки. То есть, просто подключаем щупы мультиметра к клеммам и замеряем вольтаж сначала на ХХ, затем на средних оборотах, а после – на высоких.

На холостом ходу нормальным считается напряжение 13,2-14,0 В, на средних оборотах – 13,6-14,2 В, на высоких – до 14,5 В.

Если значения превышают указанные, следует проверить и зачистить контакты цепи системы зарядки и снова повторить процедуру.

Если чистка не помогла — проверяем реле отдельно (снятое с авто), но для этого понадобится источник питания с регулируемым напряжением (можно использовать зарядное устройство для АКБ), а также обычная лампа 12 В.

Суть проверки такая: к корпусу подсоединяем «минусовой» провод от ЗУ, а к клемме регулятора подключаем «плюс». Лампа подключается к графитным щеткам (полярность не важна).

При проверке сначала устанавливаем на источнике напряжение в 12,7 В, при котором лампа должна загореться. Постепенно повышаем значение до 14,5 В. При достижении указанного значения исправный регулятор должен сработать, и лампа погаснет.

Если же она продолжает гореть при превышении 14,5 В, то узел неисправен и требует замены.

Основные неисправности и способы их устранения

Выше уже сказано, чтобы генератор снова стал работоспособным, скорее всего, нужно поменять подшипник или же щеточный узел. Именно с проверки последнего и следует начинать ремонт генератора, так как подобраться к этому злу достаточно просто.

Для разборки устройства вам потребуются торцевые головки «на 7» и TORX E8, а также плоская отвертка. При работе с отдельными элементами могут потребоваться и другие инструменты, такие как паяльник, тестер и т.д.

На фото вы видите схему проверки длины щеток. Если длина «H» мене 2 мм, вам необходимо заменить их. Указанная выше схема поможет вам решить одну из самых частых проблем с генераторами Чери Амулет и Кимо.

Другая распространенная проблема – гул, который возникает из-за проблем с подшипником. Чаще всего разрушается деталь задней крышки, его замена и будет рассмотрена ниже

Осмотрите крышку. Если, когда подшипник вращается, вы замечаете нарушения, вроде люфта, перекатывания, заклинивания, деталь нужно заменять. Для этого извлеките старый подшипник и запрессуйте новый, используя оправку.

Проверка работоспособности

Есть несколько вариантов проверки. И когда речь идет о только что приобретенном реле, и о старом – в любом случае протестировать его очень легко:

• мультиметр подключают непосредственно к щеткам;
• далее на реле подают постоянное напряжение, сгодится в полевых условиях АКБ (масса – это минус, контакт В – плюс);
• если устройство зарядки работоспособно, то измерительный прибор покажет сколько вольт выдается (до 14,8);
• при отсутствии мультиметра его заменяют самой обычной лампочкой на 12 В, мощность которой, впрочем, не должна превышать 3 Ватт.

После того как вы убедитесь, что устройство полностью исправно, установите его на предназначенное место. Порядок действий здесь обратный описанному ранее демонтажу.

Завершив все манипуляции, проверьте, не забыли ли вы подключить к батарее минусовый провод.

Как защитить аккумулятор от перезаряда

Для заряда батареи вне автомобиля стоит пользоваться современными ЗУ с автоматической регулировкой напряжения. Функционал бюджетных устройств достаточно скромен, но его вполне достаточно, чтобы зарядить АКБ без каких-либо негативных последствий.

Наиболее простая и эффективная защита автомобильного аккумулятора от перезаряда генератором – использование бортового компьютера. В некоторых авто БК установлен с завода, если же нет встроенного, всегда можно приобрести внешний. Помимо состояния АКБ бортовой компьютер отображает массу другой полезной информации.

Естественно, никакое оборудование не спасет батарею от халатности ее владельца. Автомобиль требует внимания, это особенно касается отечественных моделей с пробегом. При появлении первых признаков перезаряда, (повышенная яркость освещения, окисление клемм, показания БК), следует немедленно принимать меры, иначе не избежать серьезного ремонта в последствии.

Схема подзарядки АКБ

Для общего понимания причин перезаряда сначала рассмотрим схему цепи зарядки аккумулятора. И хоть на разных авто она конструктивно отличается, но общий принцип построения одинаков.

Эта цепь в себя включает:

1. Генератор.
2. Выпрямительный блок (диодный мост).
3. Реле-регулятор.
4. Блок предохранителей.
5. Замок зажигания.
6. Контрольная лампа заряда.
7. АКБ.

Работает система подзарядки на примере ВАЗ 2106 и других автомобилей из серии «ВАЗ классика» следующим образом:

1. После запуска силовой установки, посредством ременной передачи коленчатый вал начинает вращать ротор генератора, в результате чего этот узел вырабатывает электроэнергию.
2. Поскольку автомобильные генераторы – переменного тока, то выработанная энергия поступает в выпрямительный блок, где переменный ток преобразуется в постоянный.
3. После выпрямительного блока электроэнергия поступает на реле-регулятор, в задачу которого входит подержание вольтажа в заданном диапазоне.
4. После регулятора электрическая энергия по цепи проходит через блок предохранителей, замок зажигания и контрольную лампу заряда, далее возвращается на вывод генератора, а уже с него подается на аккумулятор.

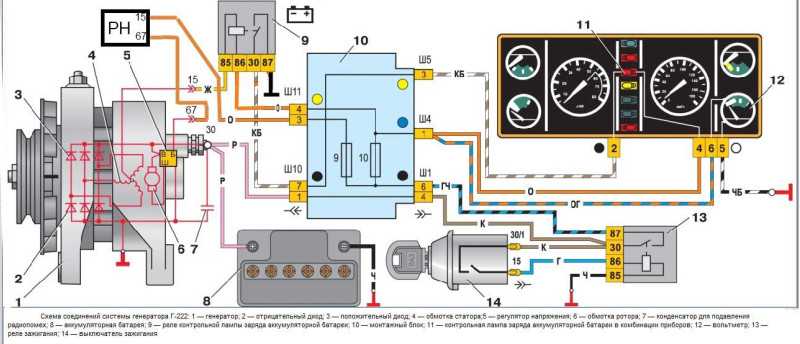

Подробная схема показана ниже.

Последствия перезаряда аккумулятора

Многие водители считают, что перезаряд батареи не так уж страшен или вообще ни на что не влияет. Это ошибочное мнение, и вот почему:

• стандартным следствием постоянного перезаряда является кипение электролита. В случае обслуживаемых устройств такое поведение жидкости чревато её выплескиванием на поверхность через дренажные отверстия в пробках (у необслуживаемых они тоже имеются). В результате электролит стекает по стенкам и попадает на другие узлы моторного отсека (патрубки, проводку, металлические элементы). А поскольку в составе электролита имеется кислота, она разъедает всё, что попадётся на пути. Подумайте сами, что может случиться с оголившейся электропроводкой;
• чем ещё опасен перезаряд аккумулятора, так это окислением клемм самого аккумулятора. Наверное, вы сами неоднократно наблюдали белесоватый или зелёный налет вокруг клемм. Во-первых, это ухудшает проводимость в месте контакта, а во-вторых, если такой порошкообразный налет, обладающий проводимостью, соединит отрицательную и положительную клемму, произойдёт короткое замыкание. И тогда вашей АКБ точно «крышка»;
• наконец, постоянное кипение электролита неизбежно приведёт к уменьшению его уровня. И если вовремя не предпринять меры, пластины оголятся и начнут осыпаться. Это тоже грозит внутренним коротким замыканием между банками и смертью аккумулятора;
• наконец, в необслуживаемых АКБ (и в обслуживаемых, если дренажные отверстия закупорены) из-за испарения электролита, которому некуда деваться, может произойти взрыв батареи, и тогда в кислоте окажется весь моторный отсек.

Словом, перезаряд батареи – не такая уж простая вещь, как кажется, поэтому на соответствующие сигналы бортового компьютера необходимо соответствующим образом реагировать, устраняя причины подачи на АКБ повышенного напряжения.

Что в итоге

С учетом приведенной выше информации становится понятно, что проблема перезаряда аккумулятора автомобиля может быть достаточно серьезной.  Особенно это актуально для автомобилей, оснащенных сложной современной электроникой.  Повышение напряжения в сети может привести к отказам или выходу из строя дорогостоящего электрооборудования, что ведет к серьезным затратам на последующую диагностику и ремонт.

Появление даже незначительных признаков перезаряда (окисление клемм,  фиксация повышения напряжения в сети приборами, испарение воды из банок по причине кипения АКБ) четко указывает на необходимость немедленной диагностики, локализации и устранения проблемы.

Бывает так, что комплексный ремонт генератора и замена аккумулятора на новый обходится заметно дешевле по сравнению с устранением последствий взрыва аккумулятора под капотом или заменой дорогостоящих элементов электрооснащения автомобиля.

Напоследок отметим, что периодически нужно делать ревизию контактов, обслуживать аккумулятор, а также уделять внимание генератору и его работоспособности. Такой подход позволяет свести к минимуму или полностью исключить целый ряд неисправностей, связанных с перезарядом автомобильного аккумулятора
